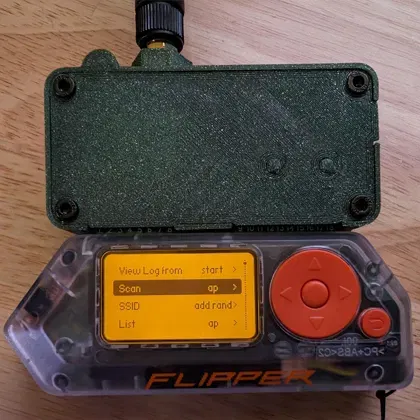

Vỏ case WiFi Dev Board Flipper Zero tối giản (Antenna + GPS + SD)

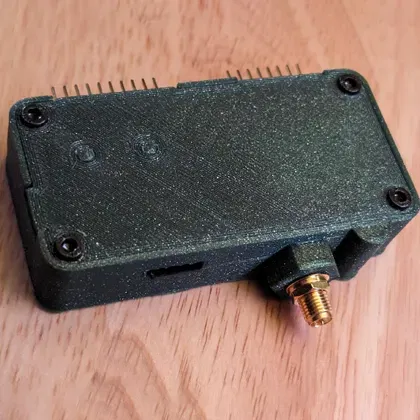

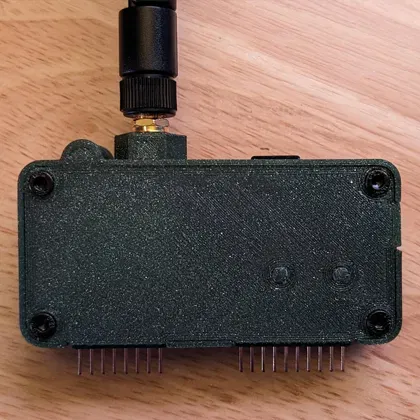

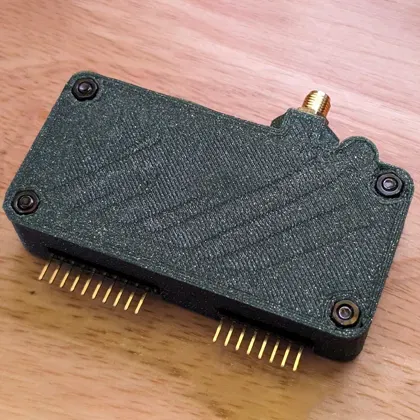

Một vỏ tối giản có thể in 3D cho Flipper Zero Wi-Fi Dev Board. Có hai phiên bản của vỏ này, một phiên bản XL lớn hơn và một phiên bản MD kích thước bình thường. Phiên bản XL có một khoang dưới lớn hơn cho các phụ kiện như mô-đun GPS. Phiên bản MD có một khoang dưới nhỏ hơn cho việc đi dây tối thiểu. Cả hai phiên bản đều có tùy chọn lắp đặt ăng-ten và/hoặc khe cắm thẻ Micro SD.

Các biến thể

XL (dày 17.75mm), khoang dưới 11mm, có khả năng GPS/thêm:

- XL > Đầy đủ tính năng > Lắp đặt ăng-ten > Khe cắm thẻ Micro SD (bởi justcallmekoko): XL_Full.stl | XL_Full.3mf

- XL > Chỉ lắp đặt ăng-ten: XL_Antenna_Only.stl | XL_Antenna_Only.3mf

- XL > Chỉ khe cắm thẻ Micro SD (bởi justcallmekoko): XL_SD_Only.stl | XL_SD_Only.3mf

- XL > Cơ bản > Không có lắp đặt ăng-ten hoặc khe cắm thẻ Micro SD: XL_Bare.stl | XL_Bare.3mf

Bình thường (dày 15mm), khoang dưới 8.25mm cho việc đi dây tối thiểu.

- MD > Đầy đủ tính năng > Lắp đặt ăng-ten > Khe cắm thẻ Micro SD (bởi justcallmekoko): MD_Full.stl | MD_Full.3mf

- MD > Chỉ lắp đặt ăng-ten: MD_Antenna_Only.stl | MD_Antenna_Only.3mf

- MD > Chỉ khe cắm thẻ Micro SD (bởi justcallmekoko): MD_SD_Only.stl | MD_SD_Only.3mf

- MD > Cơ bản > Không có lắp đặt ăng-ten hoặc khe cắm thẻ Micro SD: MD_Bare.stl | MD_Bare.3mf

Nắp/Nút

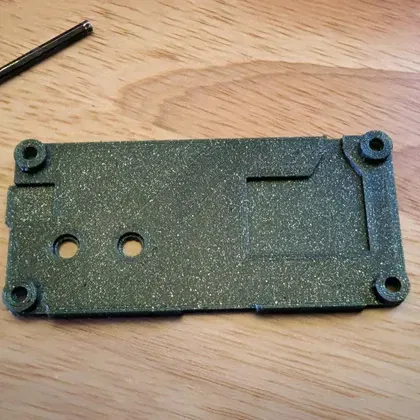

- XL/MD > Nắp Cover.stl | Cover.3mf

- XL/MD > Nút Buttons.stl | Buttons.3mf

Lắp ráp

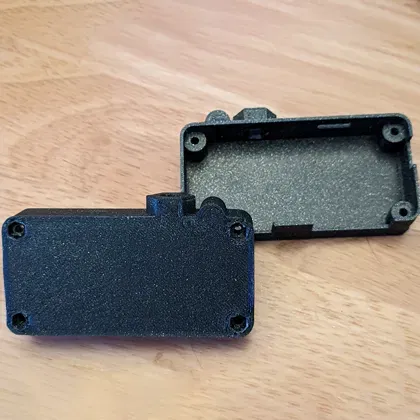

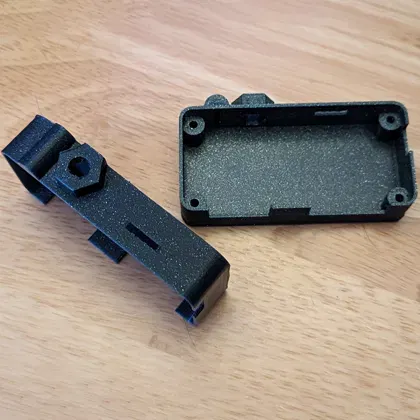

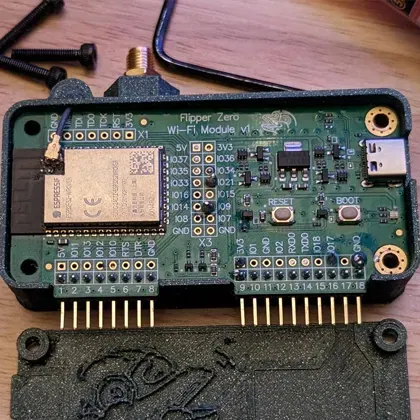

Vỏ được thiết kế để in thành ba phần, một phần trên, các nút cho phần trên, một phần dưới, và sau đó được vặn lại với nhau bằng 4 x ốc vít M3x16mm với 4 x đai ốc M3. Đặt các nút vào phần trên và lắp ngược lại để các nút không bị rơi ra.

Mẹo in ấn và lắp ráp

- Sử dụng giá đỡ khi in có thể giúp ích cho các lỗ hình lục giác.
- In các lớp đầu tiên chậm hơn cũng giúp với các lỗ hình lục giác.
- In tất cả các phần với 100% độ đầy.
- Khi in xong, cắt tỉa bằng dao cạo xung quanh các cạnh để mọi thứ vừa vặn.

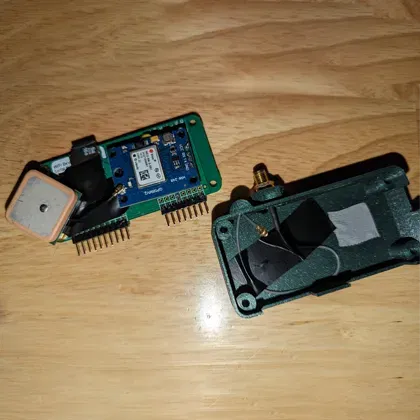

- Sử dụng băng dính hai mặt để giữ mô-đun GPS của bạn ở vị trí.
- Cắt tỉa các nút của bạn và đảm bảo chúng trượt mượt mà và giữ chặt khi được lắp vào.
- Cắt tỉa các lỗ hình lục giác và không ép các đầu ốc vít vào cho phẳng, chúng nên trượt vào một cách mượt mà.
- Cẩn thận không làm kẹp dây, sử dụng băng dính đen để giữ mọi thứ ở vị trí nếu cần.

Xem thêm các thiết kế trên GitHub của tôi tại đây: https://github.com/CodyTolene/3D-Printing

Chúc bạn vui vẻ!
