Ngàm giữ lưới lọc bụi 200mm cho quạt case PC

Một số tấm lưới lọc bụi cho quạt case PC có lớp từ tính để hít vào case thép. Chúng hoạt động tốt với case thép, nhưng một số vị trí trên case lại làm bằng nhựa nên không dùng được nam châm (trừ khi dán keo hoặc bắt vít). Vì muốn tháo lưới lọc ra vệ sinh cho tiện, mình đã thiết kế cái ngàm giữ này. Sau khi lắp xong, bạn có thể dễ dàng trượt lưới lọc ra vào từ một đầu mà không cần tháo rời bất cứ thứ gì.

Ngàm này được thiết kế để dùng với tấm lọc bụi: DEMCiflex 200mm Square Computer Dust Filter

Ngàm giữ này tương thích với quạt 200mm và các vị trí bắt ốc có khoảng cách lỗ là 170mm hoặc 154mm. Ví dụ như quạt: Noctua NF-A20 PWM

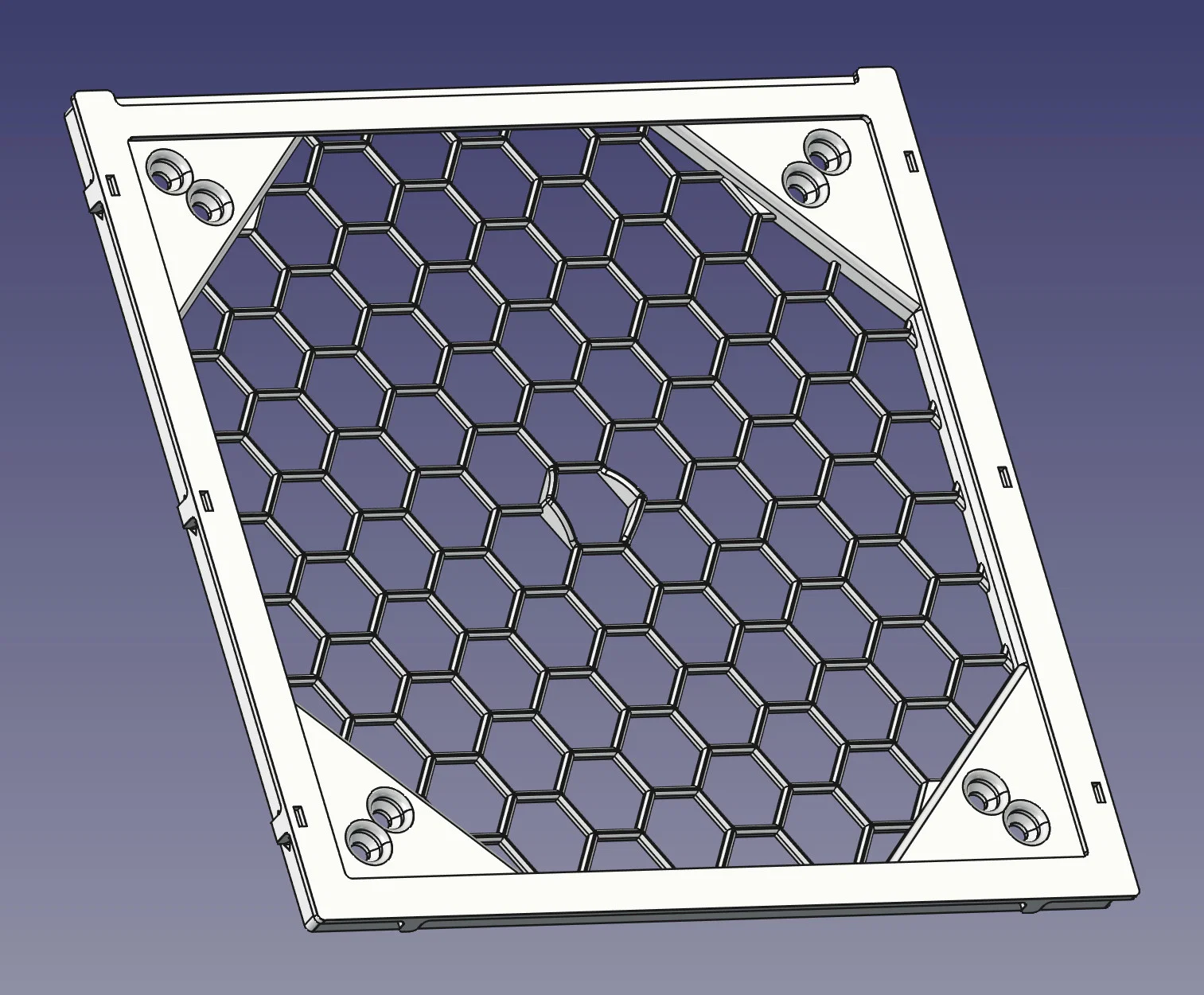

Lưu ý về thiết kế: Cả hai mảnh (đế và nắp) đều có thể in không cần support nếu máy in của bạn chịu được độ nghiêng 45º. Hai mảnh này sẽ khớp vào nhau. Nếu cần tháo ra mà tay không với tới, bạn có thể dùng một chiếc tua vít dẹp nhỏ chèn vào các lỗ hình chữ nhật ở mặt trước của nắp để cạy nhẹ các cạnh ra. Họa tiết tổ ong giúp phần đế cứng cáp hơn và ngăn không cho lưới lọc bị hút vào cánh quạt. Hai cái ngàm ở đáy nắp giúp cố định nắp vào đế, chứ không phải cơ chế khóa chính. Các lỗ tròn trên đế được thiết kế để lắp ốc máy #8-32 và giấu gọn đầu ốc (thường cao khoảng 2.6mm). Đầu ốc dài hơn có thể bị cạ vào khung lưới khi bạn trượt lưới vào hoặc ra. Các loại ốc khác cũng có thể dùng được.

Vì mình không có sẵn quạt 200mm hay lưới lọc 200mm nên chưa xác nhận được độ chính xác, mình thiết kế dựa trên thông số kỹ thuật từ nhà sản xuất. Thiết kế này được thực hiện theo yêu cầu của một người dùng.

Lưu ý khi in: Mình cung cấp sẵn file cho hai mức độ hở (khoảng cách giữa các mảnh in và lưới lọc): 0.2mm và 0.4mm. Nếu bạn thấy bản in 0.2mm quá khít thì hãy thử bản 0.4mm nhé. Mình thường in với infill 20% và độ dày tường 0.8mm cho cả hai bộ phận, các thông số khác có thể vẫn dùng được bình thường.
