Giá đỡ bộ lọc bụi lưới cho quạt case PC 120mm

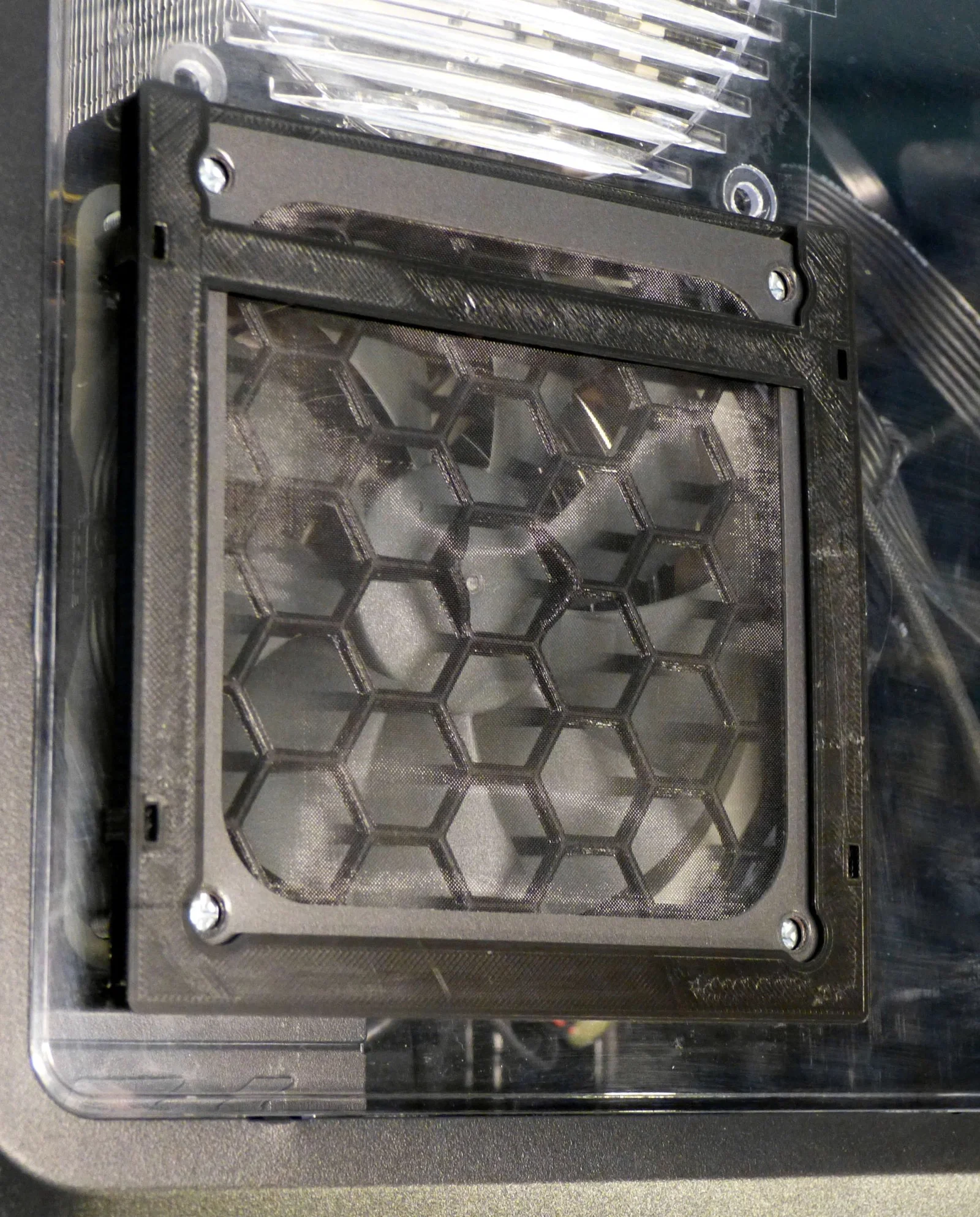

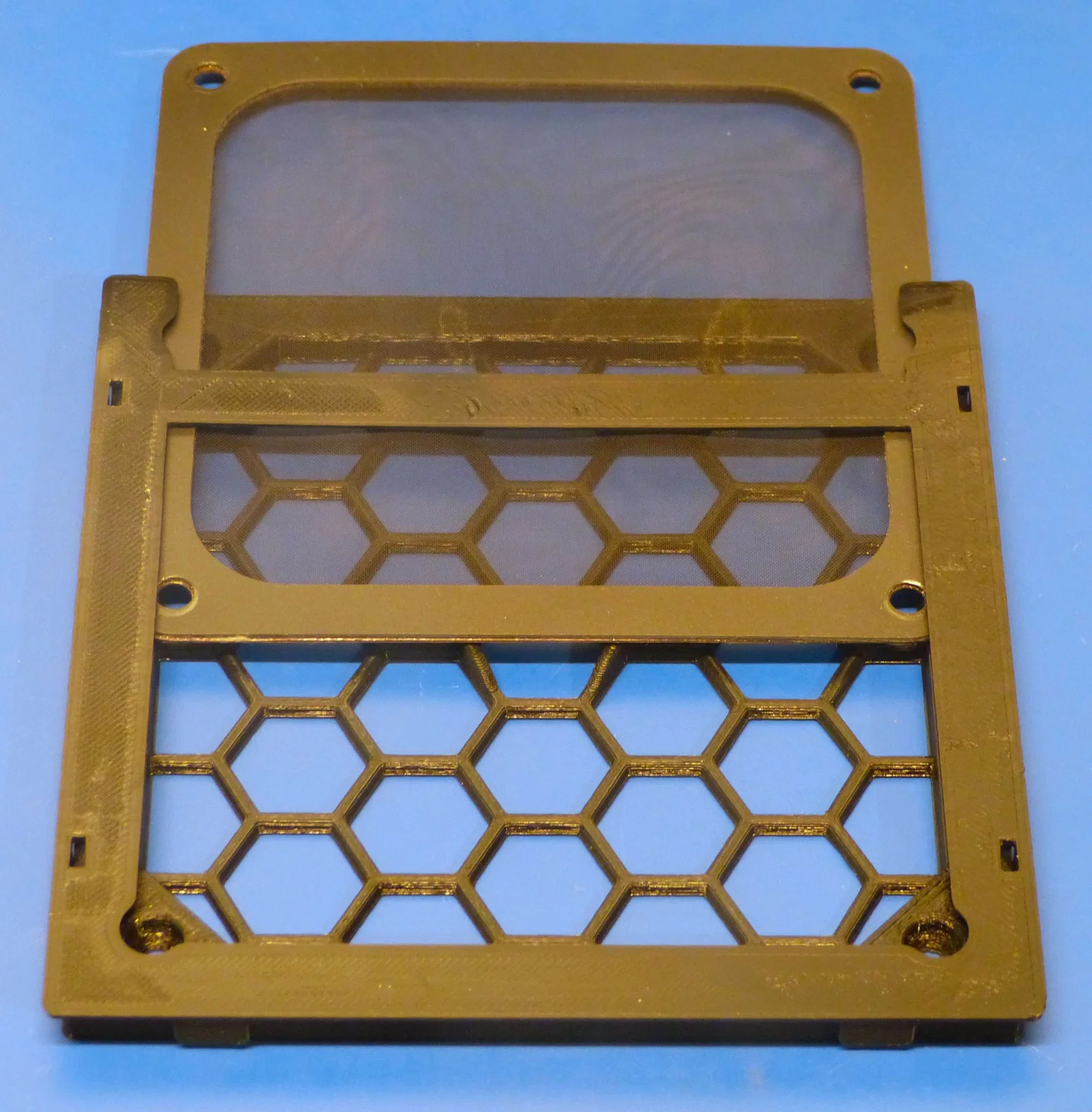

Gần đây tôi đã mua một số bộ lọc bụi lưới nylon cho quạt case PC có phần lưng từ tính để gắn vào case PC bằng thép. Chúng hoạt động tốt với thép nhưng một số vị trí trong case của tôi hoàn toàn bằng nhựa nên các vật từ tính sẽ không hoạt động (trừ khi tôi cố định bằng băng dính/keo hoặc vít). Tôi muốn dễ dàng tháo bộ lọc để vệ sinh nên tôi đã thiết kế giá đỡ này. Khi lắp ráp xong, bạn có thể trượt bộ lọc lưới vào và ra từ một đầu mà không cần tháo rời.

Ví dụ về bộ lọc lưới để sử dụng:

• Silverstone FF123
• Có một số nhà sản xuất/nhà cung cấp khác bán bộ lọc tương tự (có sẵn trên Amazon.com chẳng hạn)

Ghi chú thiết kế:

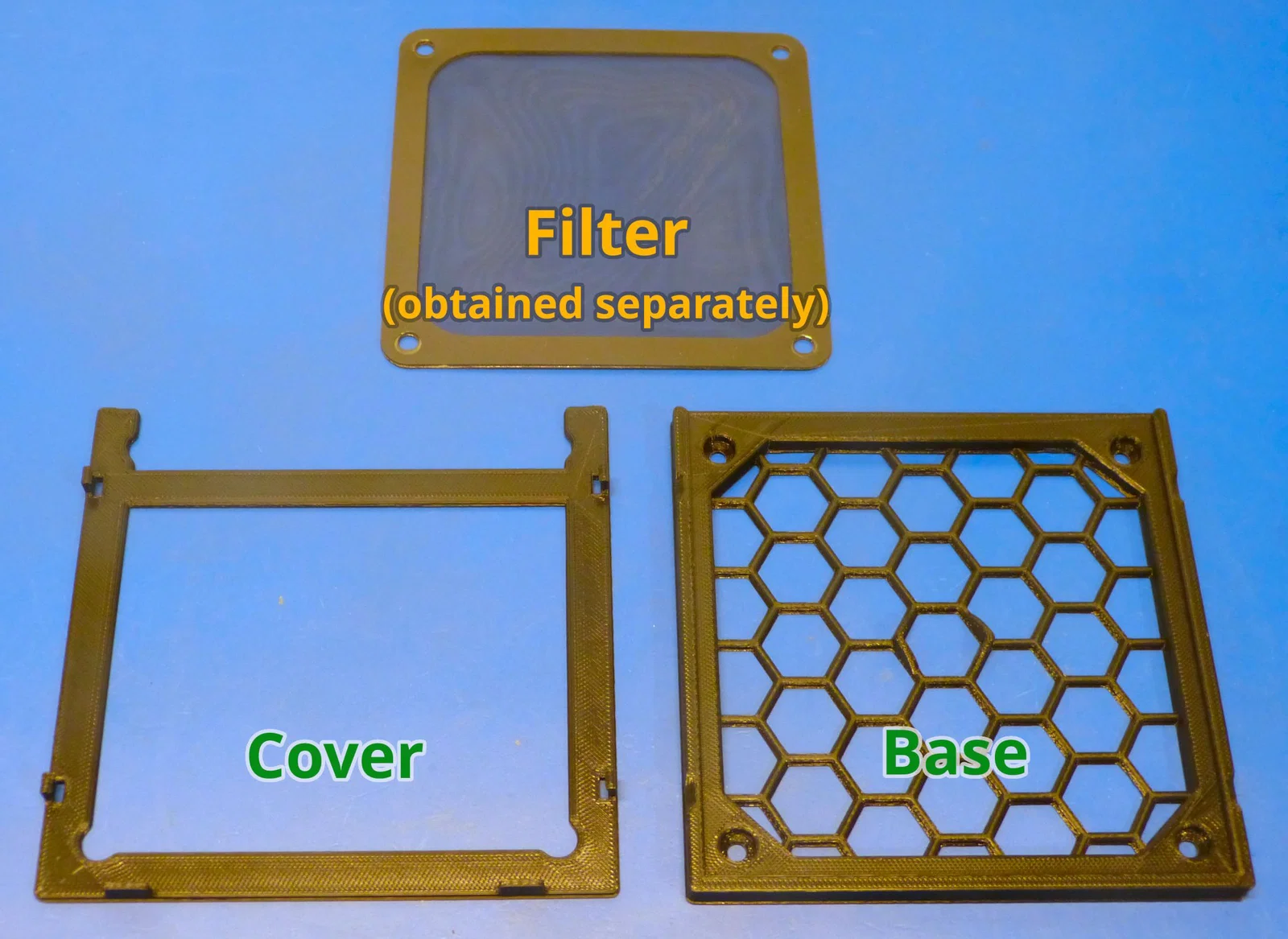

Cả hai phần, đế và nắp, nên có thể in mà không cần hỗ trợ nếu máy in của bạn có thể chịu được độ nghiêng 45º. Hai phần này khớp với nhau. Nếu cần, các phần có thể được tách ra bằng tay nhưng nếu bạn không có đủ không gian cho ngón tay thì hãy chèn một tua vít đầu phẳng nhỏ vào các lỗ hình chữ nhật (một lần một lỗ) ở phía trước nắp để nhẹ nhàng tách các bên ra. Mẫu tổ ong giúp đế có độ cứng cấu trúc và ngăn bộ lọc lưới bị hút vào quạt. Hai tab ở dưới cùng của nắp giúp căn chỉnh nắp với đế, chúng không phải là một phần của cơ chế khóa. Các lỗ tròn ở đế được thiết kế để chứa vít máy #8-32 và hoàn toàn bao bọc đầu vít (thường cao khoảng 2.6mm). Đầu vít dài hơn có thể cọ vào khung bộ lọc khi trượt bộ lọc vào hoặc ra. Các loại vít khác cũng có thể hoạt động tốt.

Ghi chú in ấn:
Tôi đã cung cấp các tệp cho hai khoảng cách khác nhau (giữa các mảnh in và bộ lọc): 0.2mm và 0.4mm. Trên máy in mà tôi phải sử dụng, với vòi phun 0.4mm và chiều cao lớp 0.2mm, bản in khoảng cách 0.2mm vừa khít với bộ lọc. Các bộ lọc lưới của tôi có kích thước 120.25mm x 120.25mm x 1.6mm. Các máy in/phần mềm cắt/cài đặt khác có thể ảnh hưởng đến khoảng cách theo cách khác nhau. Tôi đã in các bộ phận của mình với mật độ lấp đầy 20% và độ dày tường 0.8mm (cho cả hai bộ phận), các cài đặt khác cũng có thể hoạt động.
