Vỏ gắn âm tường cho cảm biến cửa Aqara T1 - Giá đỡ nam châm 8mm có thể tháo rời

Tui cực kỳ thích mẫu cảm biến cửa Aqara âm tường của @TheStockPot, tui đã thay thế hết tất cả các loại cảm biến gắn nổi xấu xí trong nhà bằng loại này luôn! Mặc dù vậy, tui vẫn đánh giá cao tính thẩm mỹ tối giản của bản remix giá đỡ nam châm 8mm từ @mcuelenaere_4446854. Không may là cái giá đỡ 8mm đầu tiên tui lắp vào khung cửa lại bị lỗi... Dù lắp vào thì vừa khít, nhưng cảm biến lại không kích hoạt được khi đóng cửa. Hóa ra là lúc lắp, tui ấn mạnh quá làm nam châm bị trượt lên trên trong khung cửa, khiến nó cách xa phần "đáy" của giá đỡ vài milimét. Vậy nên nó không đủ gần theo chiều dọc để kích hoạt cảm biến nữa.

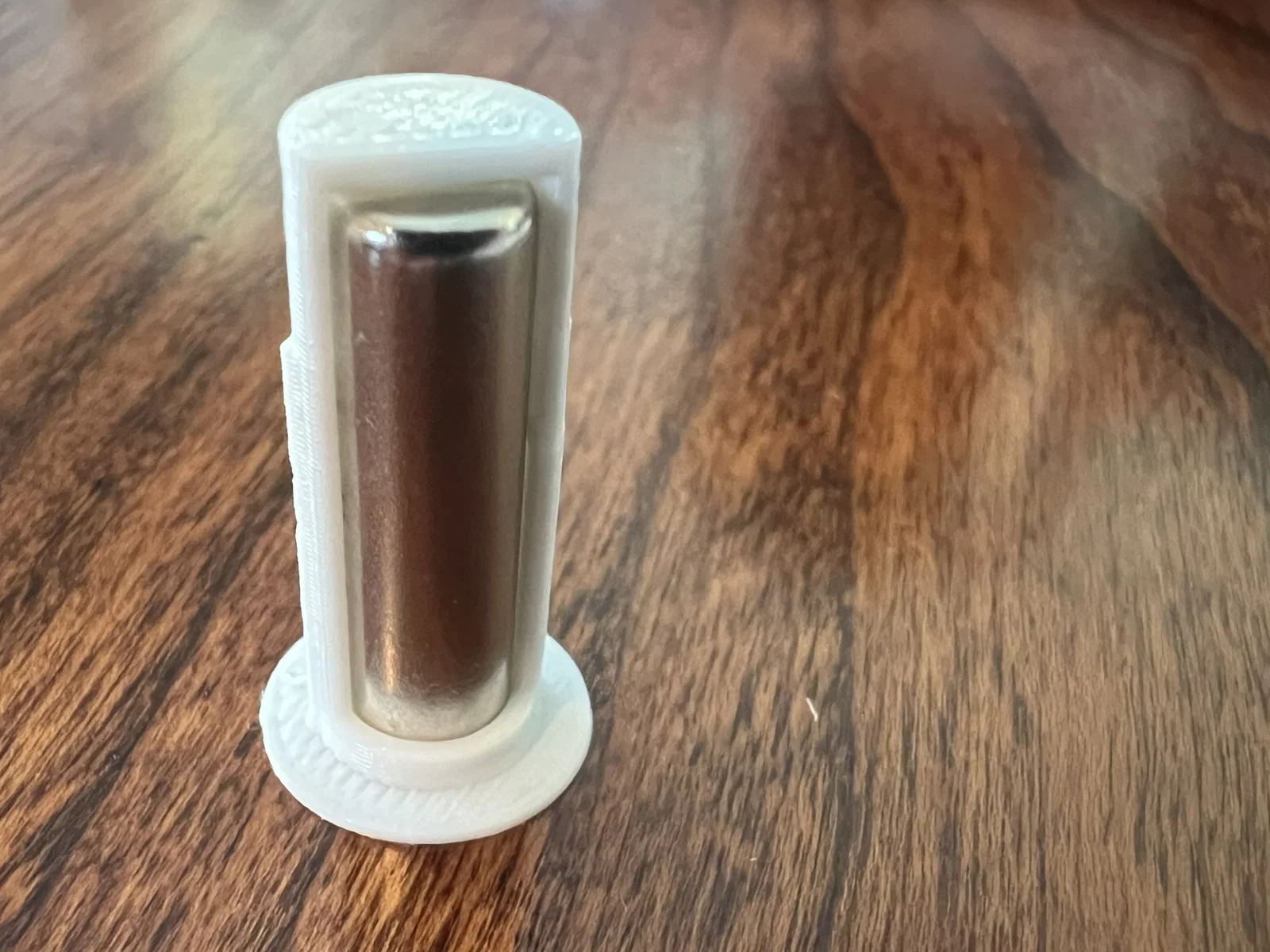

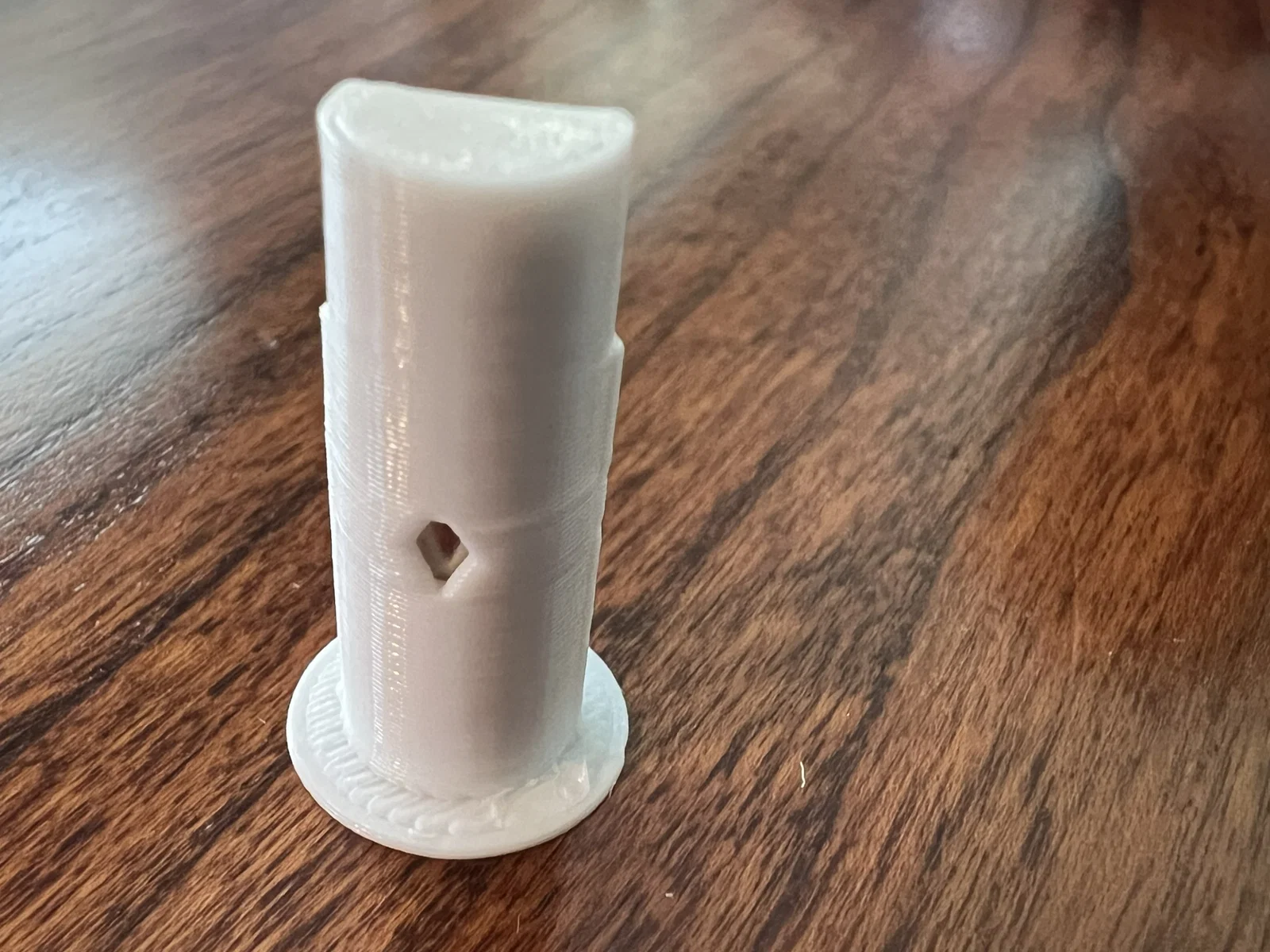

Mẫu này là giải pháp của tui: Một cái "thoi" (shuttle) mà nam châm Aqara có thể gắn chặt vào, giúp giữ nam châm cố định từ cả phía trên lẫn các cạnh bên. Một khi đã nằm trong lỗ 8mm (hoặc 5/16" nếu bạn ở Mỹ giống tui), nam châm sẽ không chạy đi đâu được và luôn nằm ở vị trí chuẩn xác để kích hoạt cảm biến. Thêm nữa, bạn vẫn có thể dùng dao trét bột để cạy cái thoi này ra và lấy nam châm lại qua cái lỗ phía sau.

Bạn xem thêm mẫu gốc để biết cách lắp đặt và các linh kiện cần thiết khác nha!

Hướng dẫn lắp đặt

• Khoan một cái lỗ 8mm (hoặc 5/16").

• Gắn nam châm cảm biến cửa Aqara vào cái thoi.

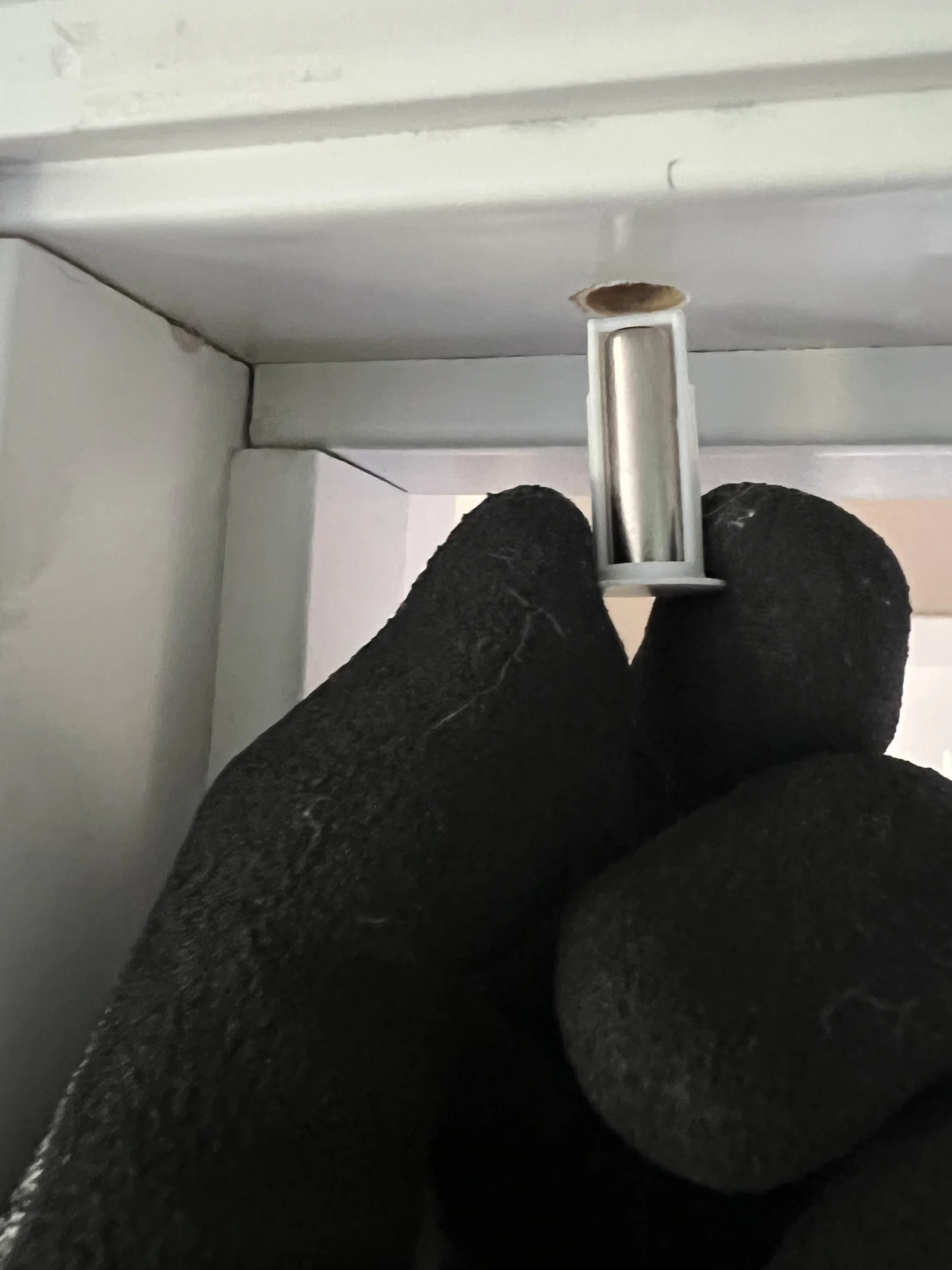

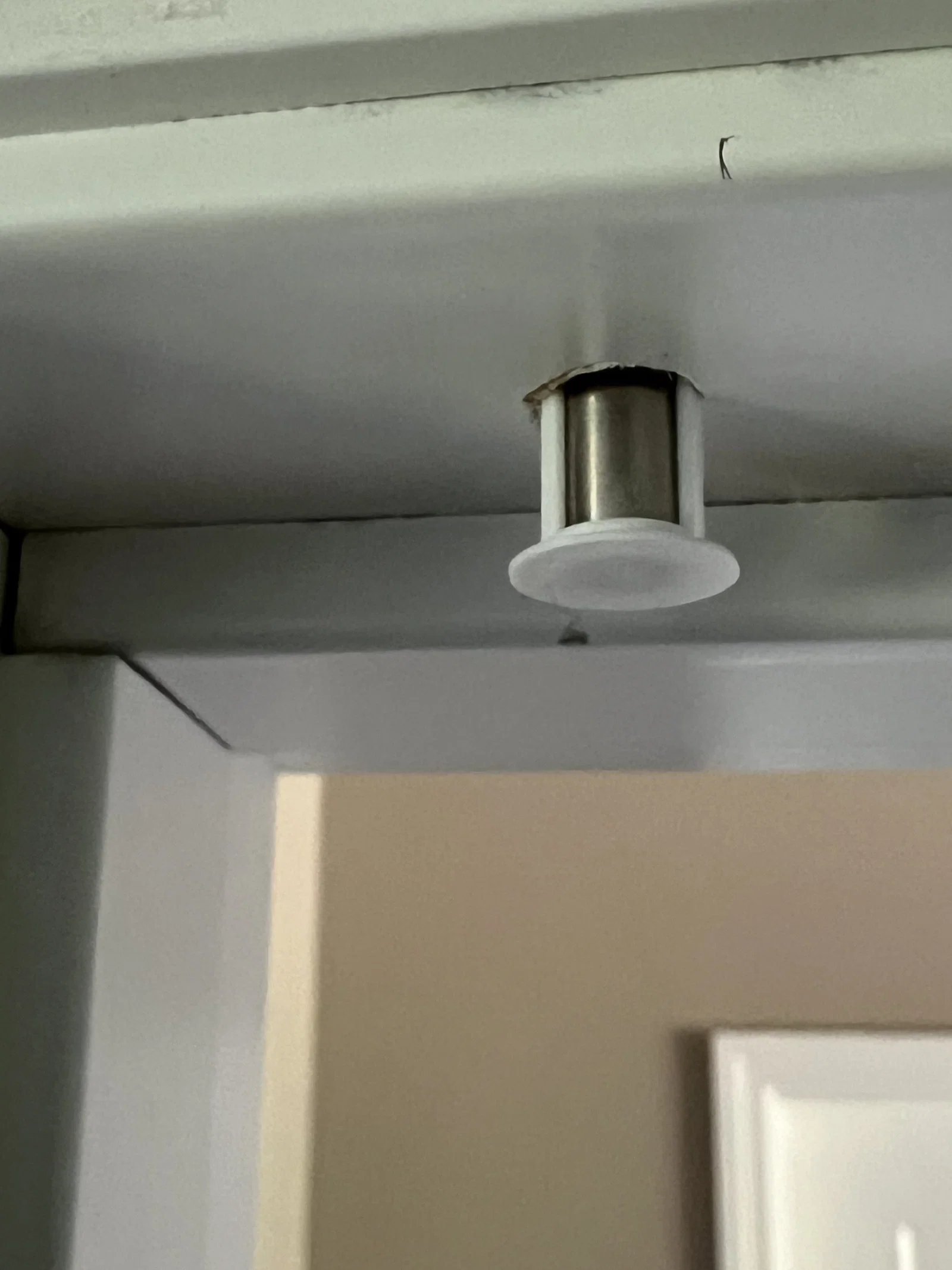

• Ấn thoi vào lỗ. Giống như bản 8mm gốc, các cánh ở bên hông sẽ tạo độ ma sát rất chắc chắn.

  • Tui thường quay phần miệng của thoi hướng ra ngoài khung cửa, để sau này dễ dàng chêm mũi dao trét bột vào khe hở mà lấy thoi ra khỏi khung.

Lưu ý khi in

• Không cần support - phần đỉnh sẽ bắc cầu (bridge) rất dễ với các đường thẳng.

• Không cần brim.

• Tui dùng nhựa PLA tiêu chuẩn là ổn.
