Vỏ âm (Recessed Housing) cho Aqara T1 1

5 hình

Dụng Cụ Tiện Ích

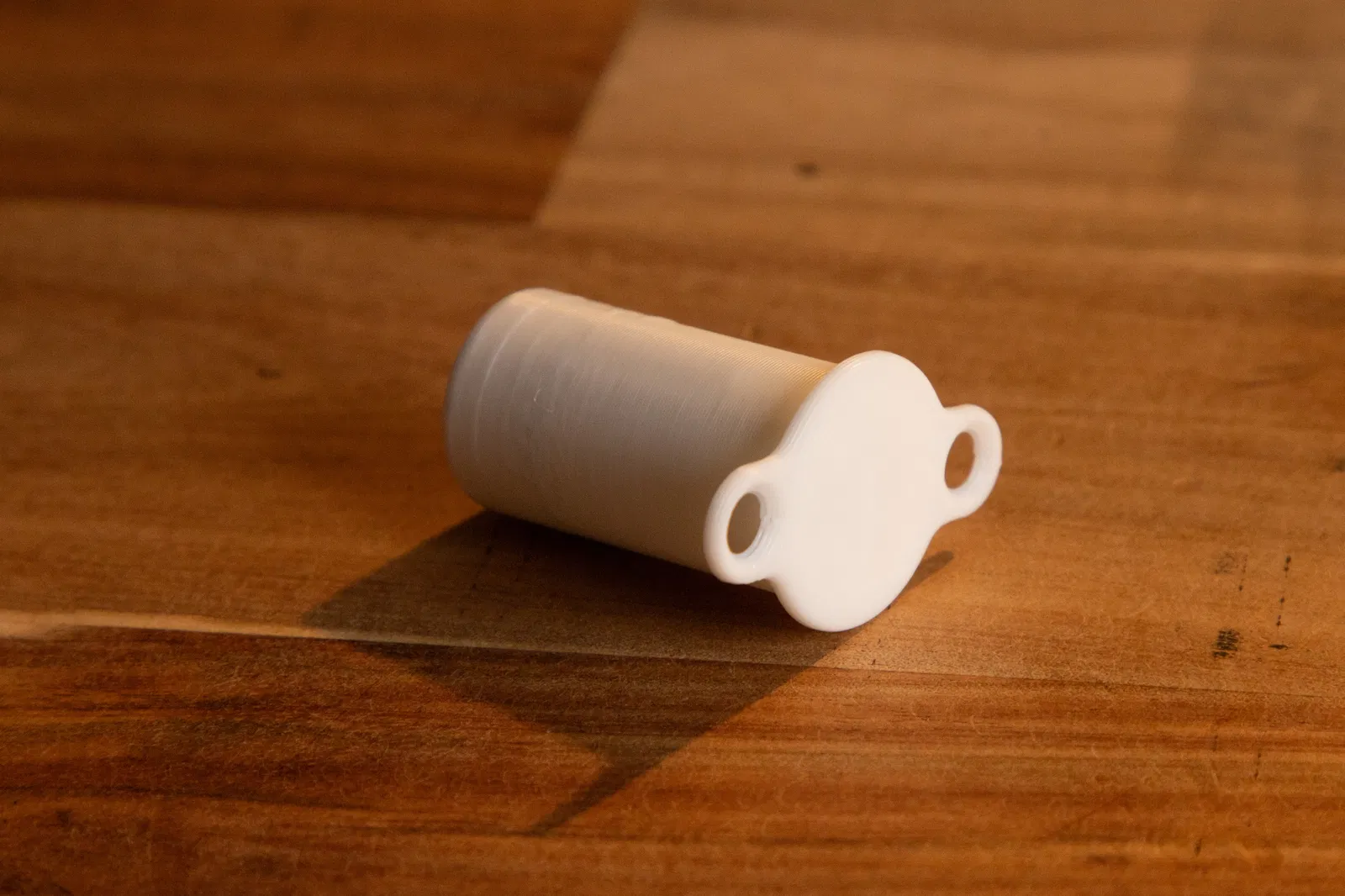

Vỏ âm (Recessed Housing) cho Aqara T1

Tác giả TheStockPot

Lượt tải
480
Lượt thích
139
Lượt coi
3.499
Bản remix
3

File 4 193,9 KB

  • Enclosure_1770616970.3mf3MF · 57 KB
  • Cap_1770616970.3mf3MF · 49,3 KB
  • Magnet_Mount_1770616971.3mf3MF · 59,8 KB

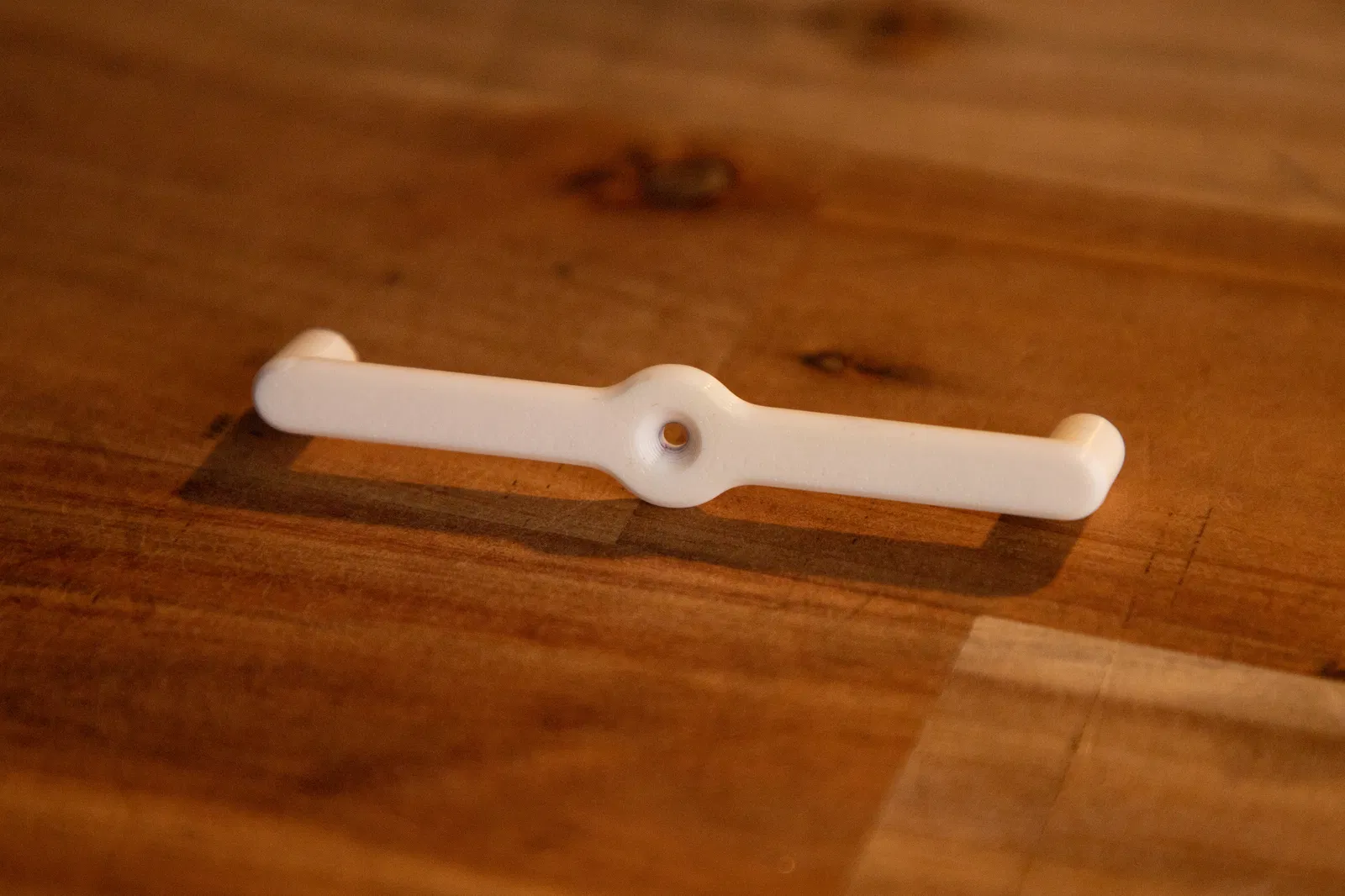

  • Centering_Tool_1770616972.3mf3MF · 27,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 3

Coi hết 3 bản remix

Thông tin

Mã mẫu
#215688
Ngày đăng

Mô tả

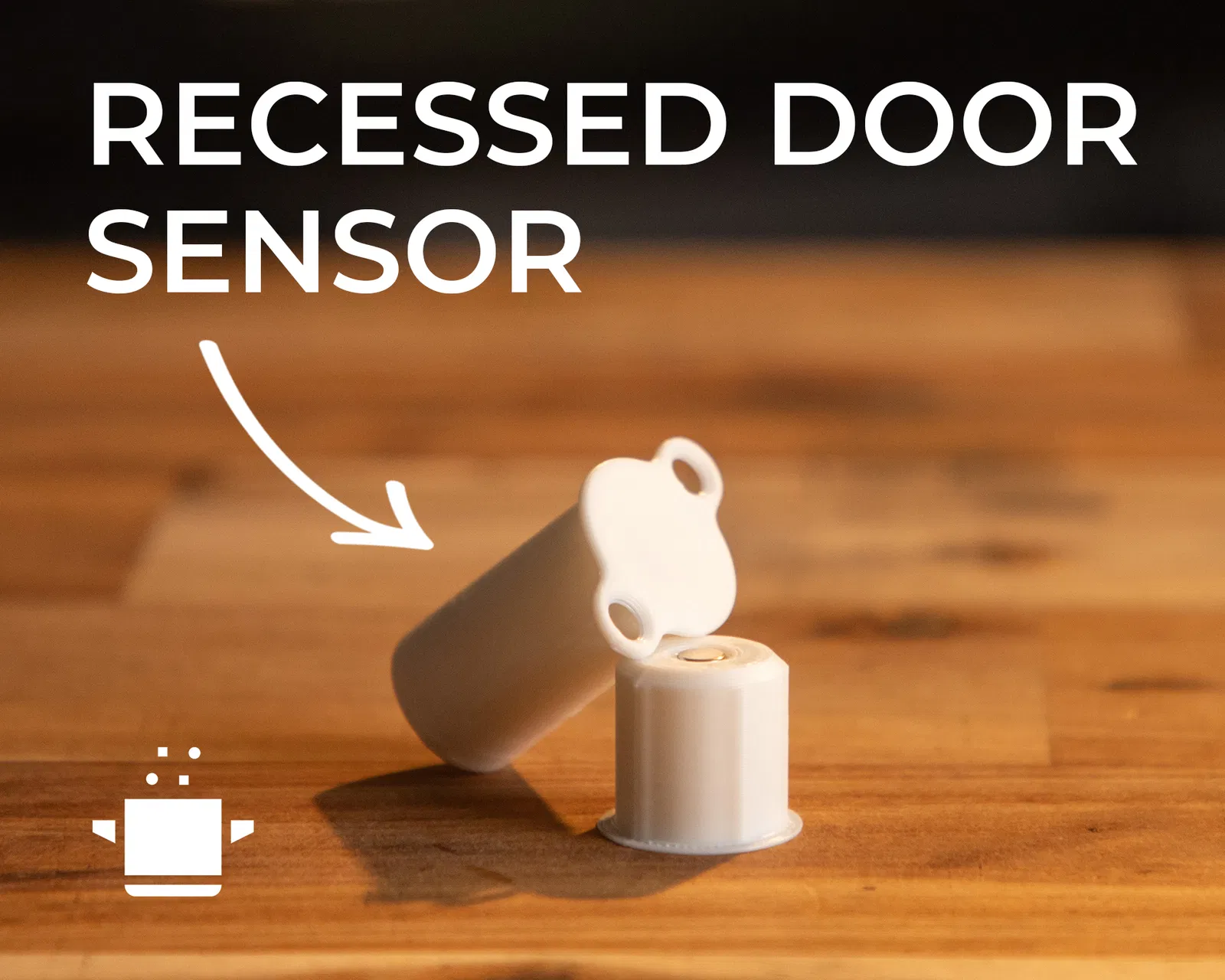

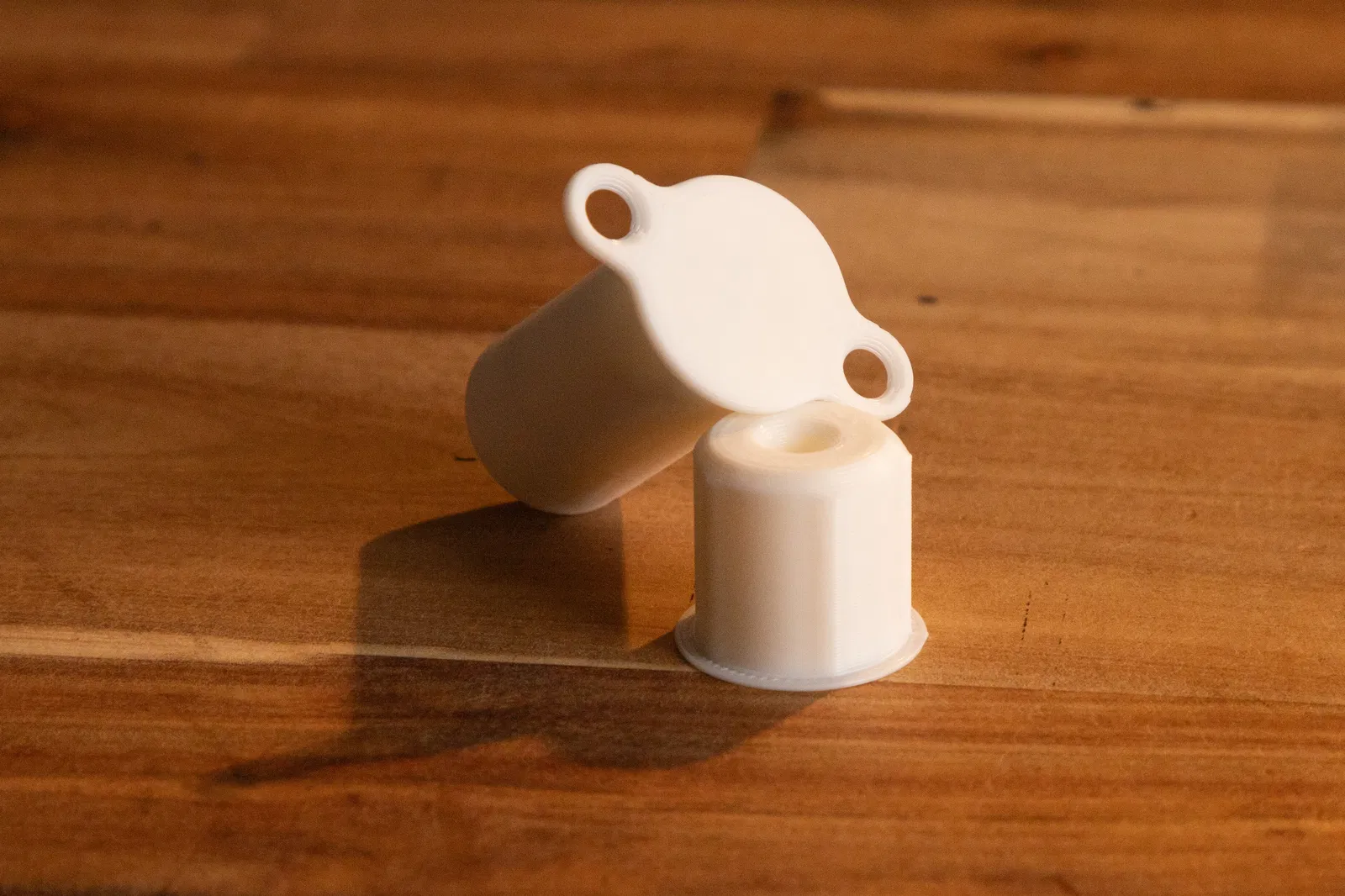

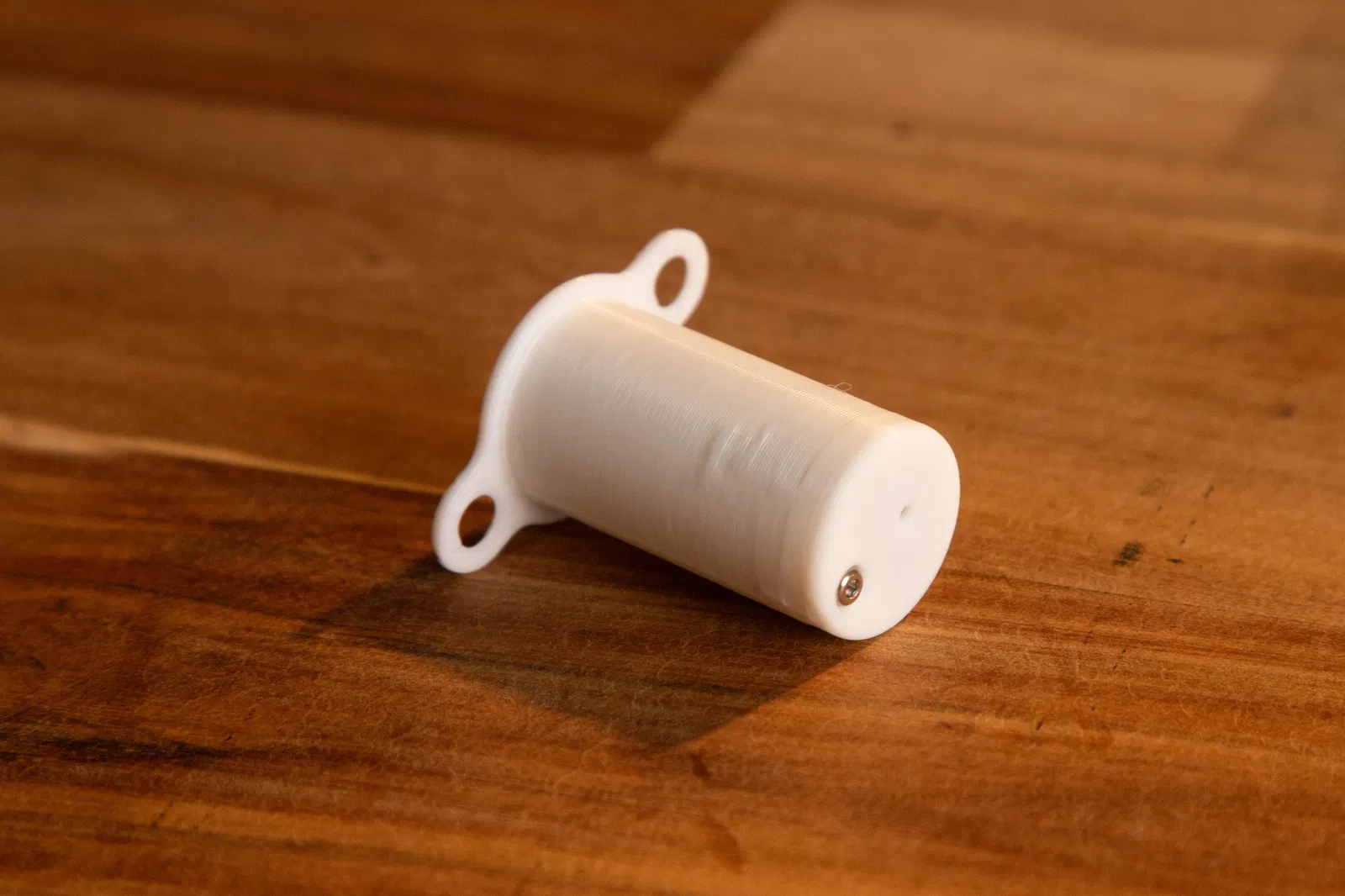

Thiết kế để lắp vừa lỗ 20 mm khoan trên cửa gỗ, kèm một nam châm âm tương ứng ở khung cửa. Khi lắp xong, cảm biến sẽ được giấu hoàn toàn nhưng vẫn giữ độ ổn định, thời lượng pin và hỗ trợ Zigbee như phần cứng Aqara zin.

Không hiểu sao tới giờ vẫn chưa ai làm loại cảm biến cửa âm (recessed) bán sẵn mà giá mềm, nên đành tự làm vậy!

Tính năng:

  • Lắp đặt giấu kín hoàn toàn

  • Dùng lại PCB và nam châm zin của Aqara

  • Nút bind vẫn bấm được

  • Thay pin dễ

  • Lấy cảm hứng từ các loại recessed sensor thương mại — nhưng chi phí chỉ bằng một phần

Phần cứng cần có

  • 1 x cảm biến cửa Aqara T1

  • 2 x M2x8mm

  • 2 x vít gỗ để lắp đặt

👉 Bạn sẽ cần tự tháo cảm biến Aqara T1 của mình — hướng dẫn lắp ráp có trong video tutorial.

Hướng dẫn in

In rất dễ! Chỉ cần đặt từng chi tiết với mặt phẳng úp xuống bàn in.

PLA hoặc PETG đều ổn!

Tấm Prusa Satin sheet cho bề mặt gần như “tàng hình” trên khung cửa của mình ở phần nam châm; bạn cũng có thể sơn để đạt độ “vô hình” thật sự.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
4
Tổng dung lượng
193,9 KB
File lớn nhất
59,8 KB
