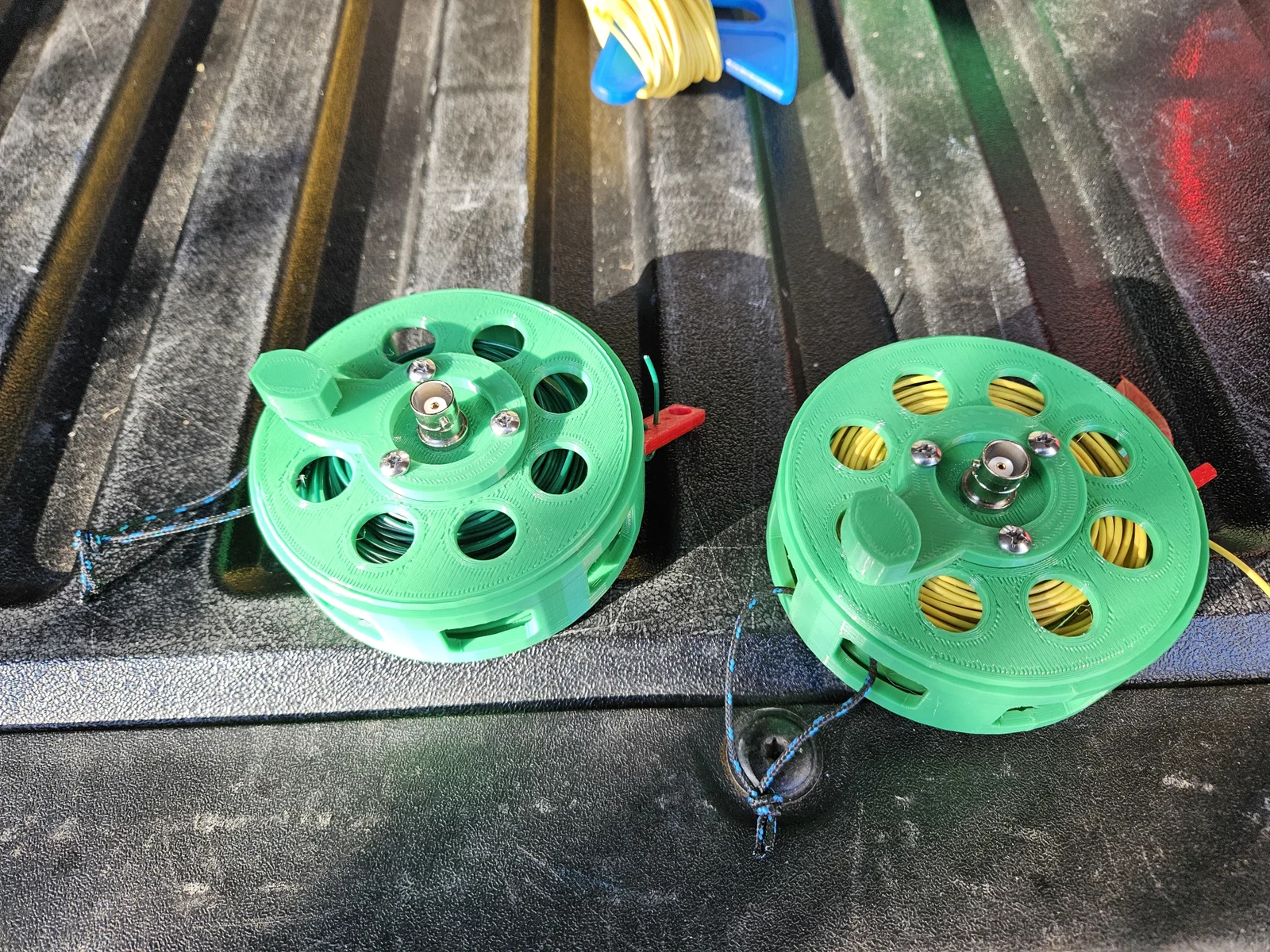

Ăng-ten Digitenna đã được cải tiến
Mình đã chỉnh sửa mẫu Digitenna này để chứa đủ dây cho 40 mét và giúp việc quấn dây dễ dàng, hiệu quả hơn. Mẫu được tối ưu hóa cho lõi từ FT-82-43, kèm theo hướng dẫn cụ thể về số vòng dây và linh kiện cần thiết để anh em dễ dàng thực hiện.
Mô tả
Mẫu này được thiết kế cho lõi từ FT-82-43 mà mình mua từ Amazon - https://amzn.to/3KDiDdo
Tụ điện 150pf. Mình dùng bộ kit này - https://amzn.to/4orASAj
Dây đồng từ 22 AWG - https://amzn.to/4iwDZ8N
Đầu nối BNC cái dạng chassis - https://amzn.to/4iCZfdc
Ốc vít thép không gỉ cỡ #6-5/8.
Mình rất thích loại dây ăng-ten 24 gauge của DX Engineering và loại 26 gauge của Sotabeams.
Quấn 3 vòng sơ cấp và 21 vòng thứ cấp, tổng cộng là 24 vòng. Anh em không cần phải quấn kiểu bắt chéo thông thường đâu nhé.
Phiên bản 80 mét cho lõi FT-140-43 sẽ sớm ra mắt.

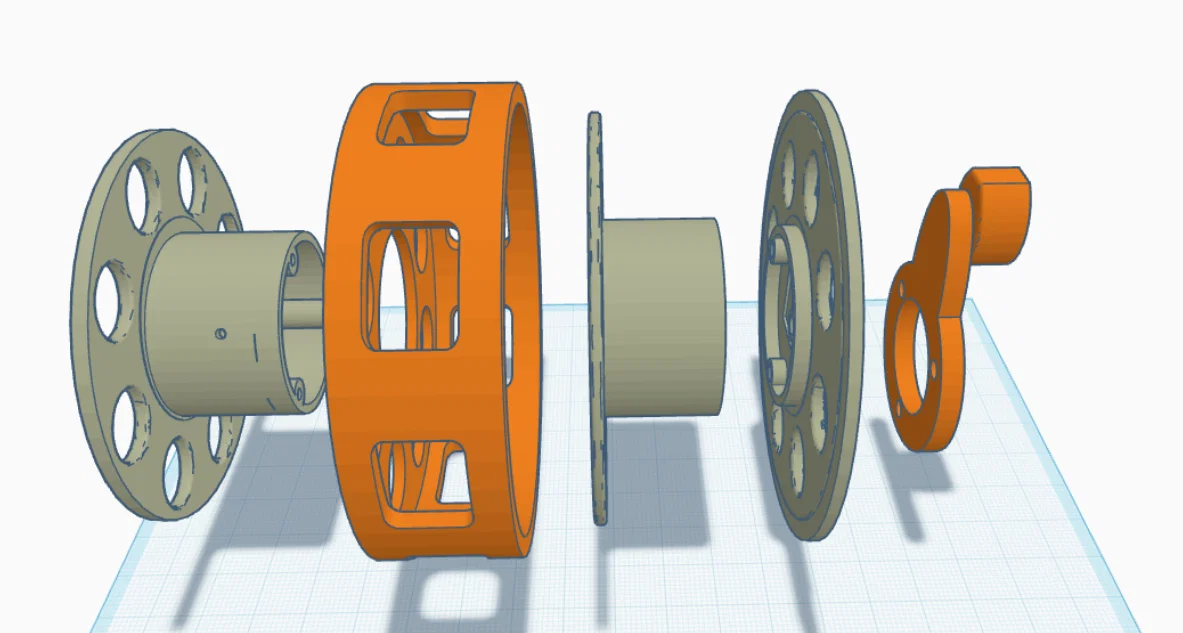

*N3DLU đã thiết kế một cái tay cầm mới gồm hai phần, vì bản của mình in ra hơi khó tháo lắp. Mọi người xem file mới trong danh sách nhé.
