Mô tả

Tổng quan

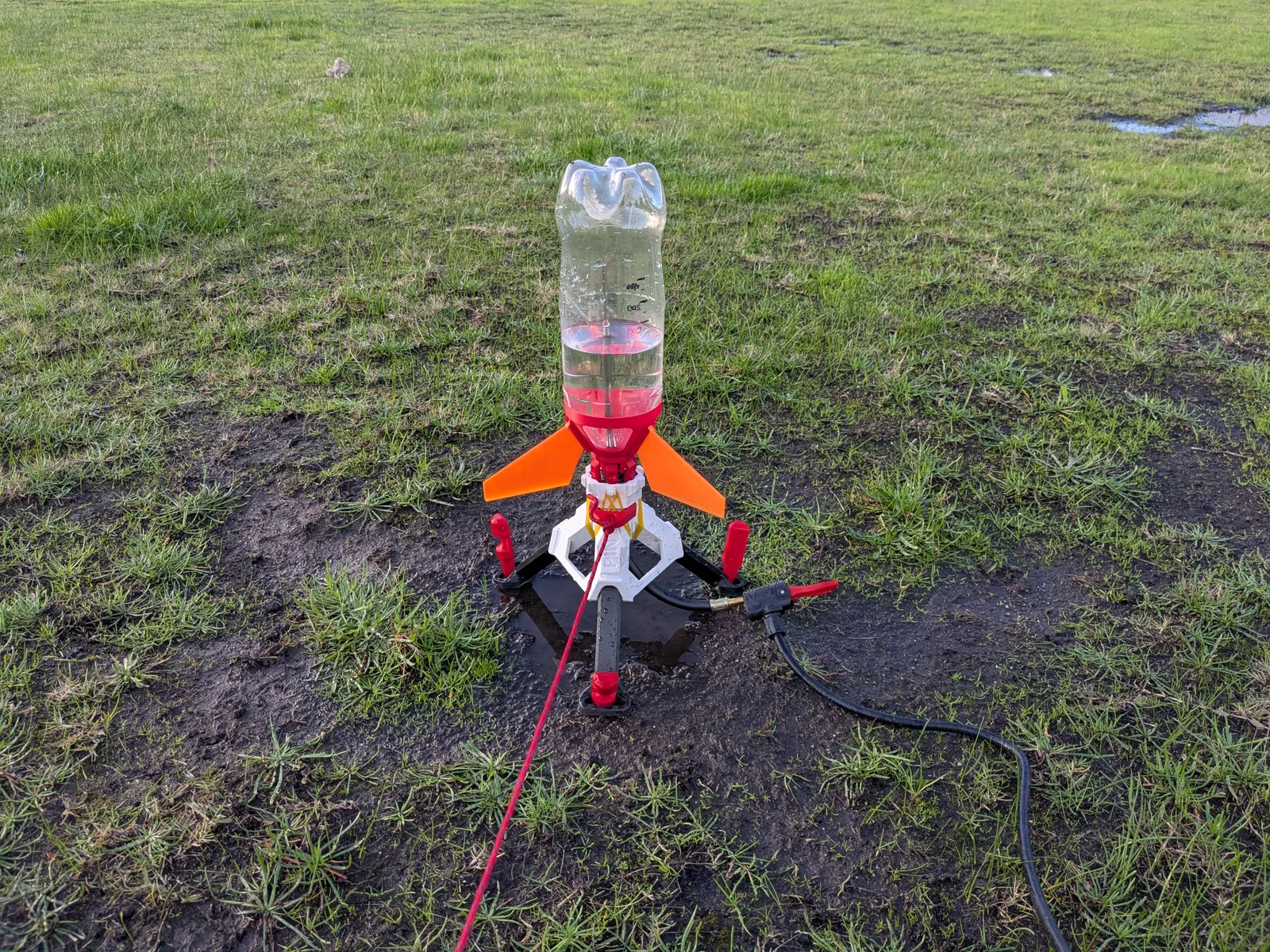

Hệ thống gắn cánh ổn định dạng mô-đun cho tên lửa nước này giúp cố định các cánh bằng cơ chế khóa thông minh, cho phép bạn thay thế cánh bị gãy hoặc đổi cấu hình cánh cực nhanh tại thực địa mà không cần dùng đến dụng cụ. Tính mô-đun đạt được nhờ thiết kế thanh ray tiêu chuẩn và bộ giữ tách rời để cố định phần giá đỡ vào vỏ chai. Hệ thống này tương thích hoàn hảo với bệ phóng tên lửa nước Marimo Labs.

Thiết kế bao gồm các cánh in 3D dựa trên biên dạng khí động học NACA0010 có lực cản thấp, cùng với các thanh ray trống để bạn tự gắn cánh làm từ bìa cứng hoặc nhựa corflute. Các tệp STEP được đính kèm cho tất cả linh kiện giúp bạn dễ dàng tùy chỉnh kích thước hoặc điều chỉnh cho phù hợp với các loại chai hay độ dày vật liệu khác nhau.

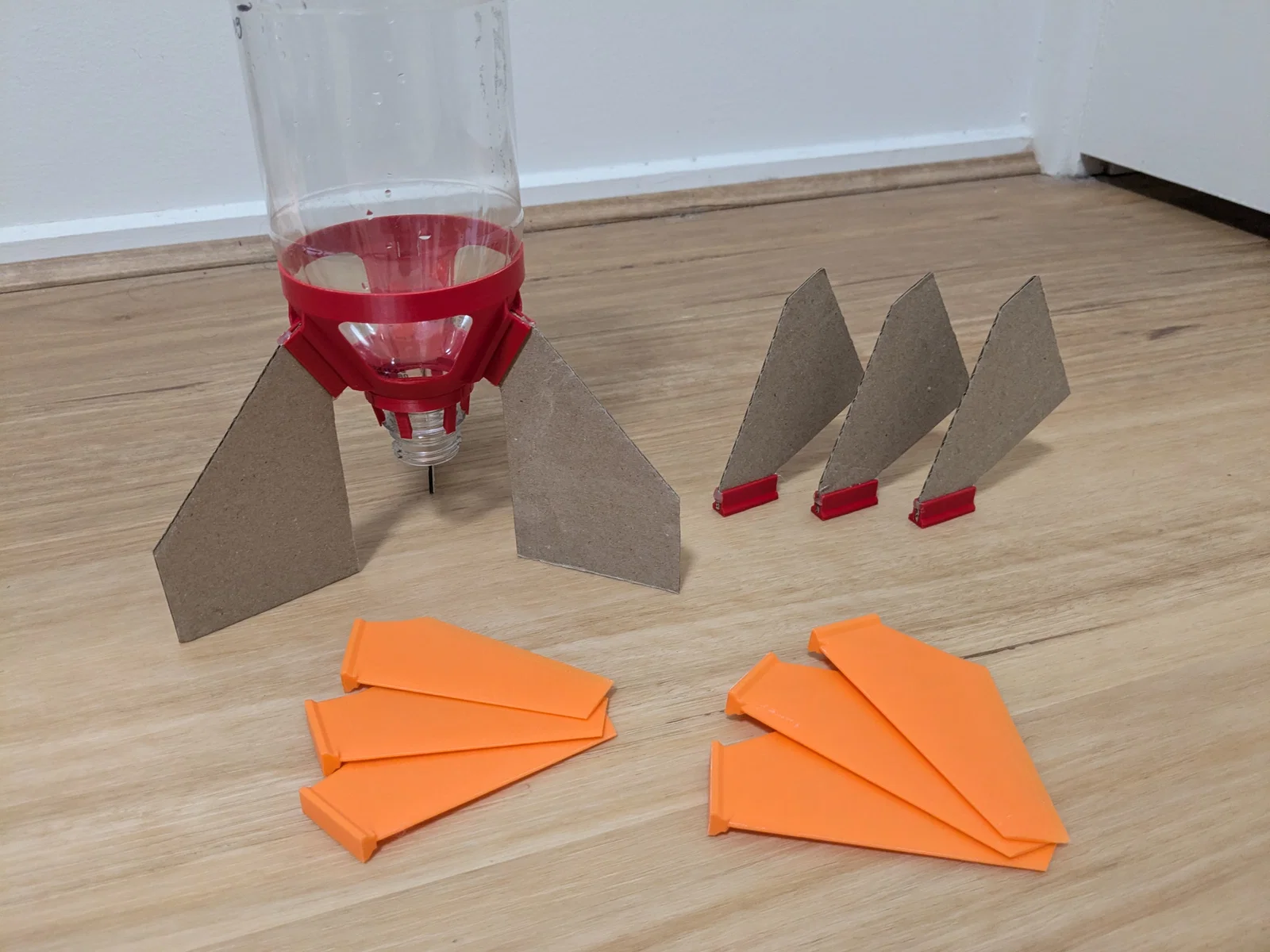

Các linh kiện

Giá đỡ (Mount): Có phiên bản 3 cánh và 4 cánh. Các thanh ray được gắn ở góc 30° so với phương thẳng đứng.

Bộ giữ (Retainer): Giữ giá đỡ tại chỗ. Phiên bản hiện tại chỉ mới được thử nghiệm trên chai Coca 1.25L.

Cánh in 3D (Printed Fins): Có sẵn độ dài dây cung (chord length) 40 mm và 60 mm.

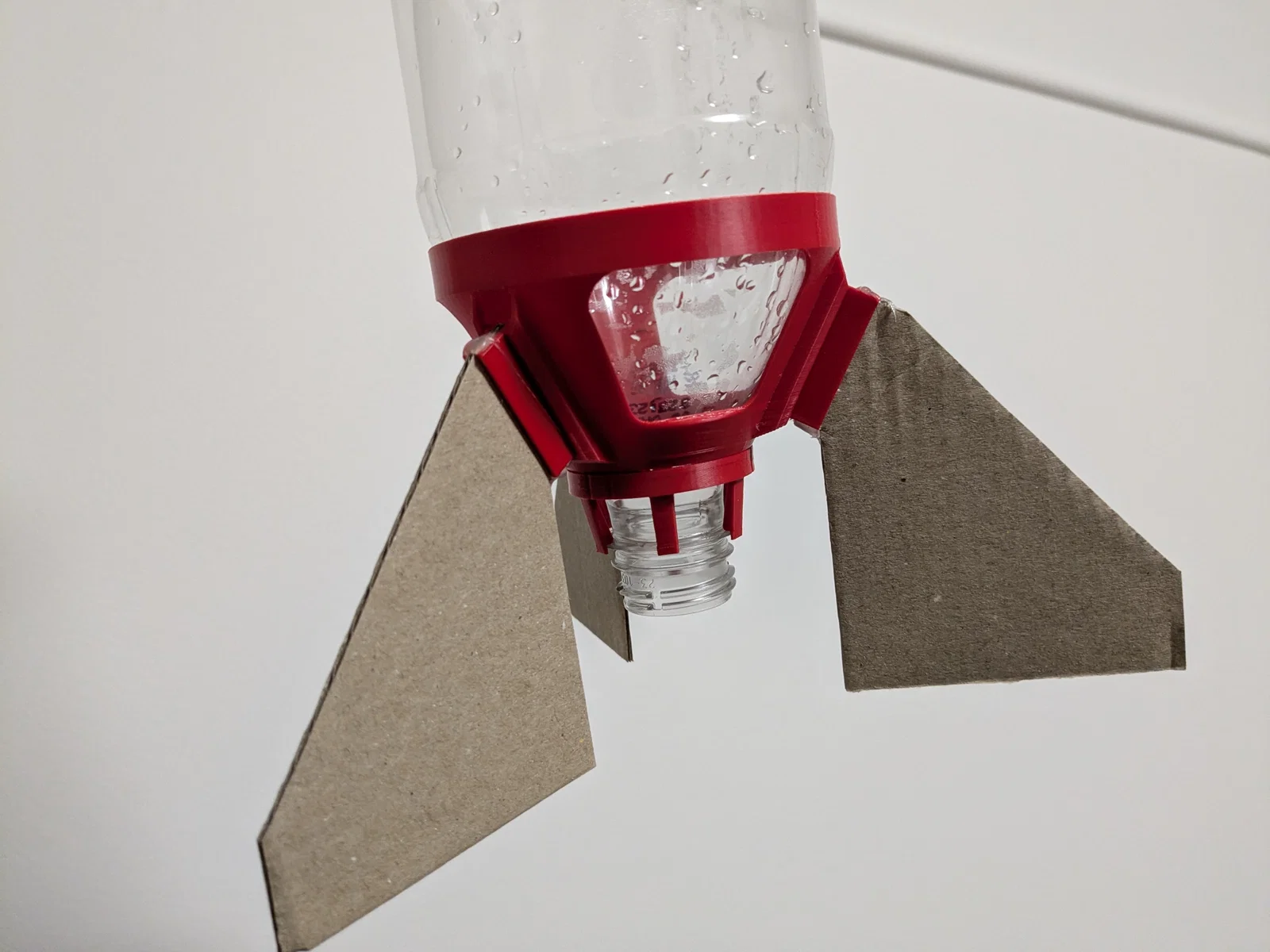

Thanh ray trống (Blank Rails): Thanh ray tiêu chuẩn dài 30 mm với các khe có độ rộng khác nhau. Bạn có thể biến các tấm bìa cứng/nhựa thành cánh tùy chỉnh bằng cách dán chúng vào các khe này.

Thanh ray mở rộng (Extended Rails): Giống như thanh ray trống nhưng có phần mở rộng ở mép trước để tăng độ cứng cáp.

Thiết lập in khuyến nghị

Đã thử nghiệm với nhựa PLA+, 3 lớp tường, 4 lớp trên/dưới và 10% mật độ in (infill) dạng cubic. Phần cánh nên in với 2 lớp tường, 3 lớp trên/dưới và 10% mật độ in. Nhựa PETG+ hoặc các loại vật liệu khác có thể bền hơn khi dùng ngoài trời. Không cần hỗ trợ (support). Giá đỡ nên được in với đầu rộng đặt trên bàn in. Bộ giữ đã tích hợp sẵn hỗ trợ và có thể tháo rời sau khi in.

Tương thích với chai

Hiện tại tương thích tốt với chai Coca 1.25L. Bạn chỉ cần sửa đổi bộ giữ là có thể dùng với các loại chai có kích thước tương đương. Vui lòng liên hệ nếu cần hỗ trợ thêm.
