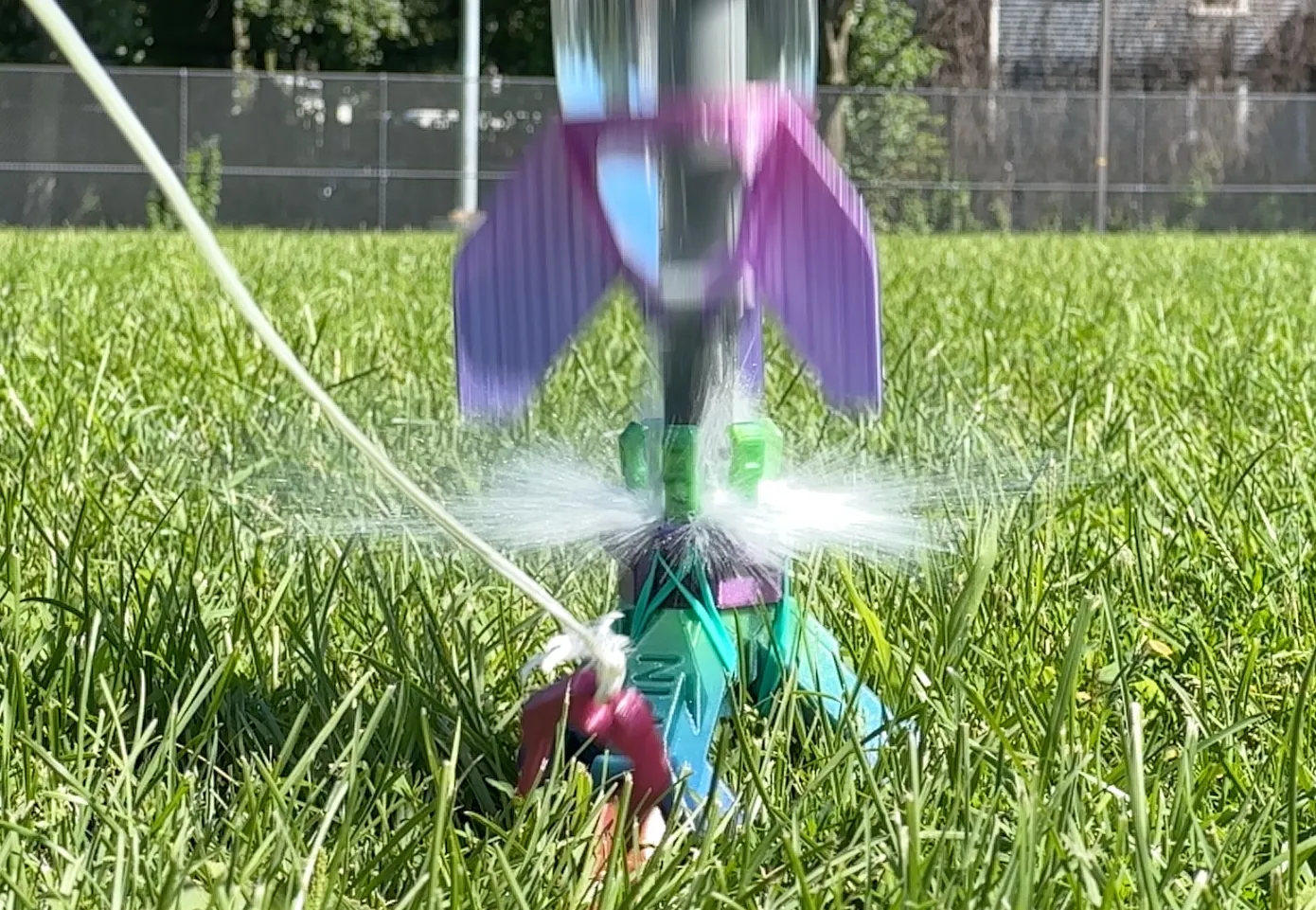

Bộ phóng tên lửa nước in 3D với thiết kế linh hoạt

Dự án Tên Lửa Nước Mở của Marimo Labs Thiết kế tại Cambridge, Massachusetts, Hoa Kỳ Miễn phí mãi mãi, ở mọi nơi marimolabs.com v1.44 #### Trình diễn tại Lễ hội Khoa học Cambridge - Tháng 9 năm 2025 270 lần phóng trong 4 giờ! https://marimolabs.com/csc #### Mới! Đầu phóng và cánh cho chai 0.5L Có thể thay đổi với các tùy chọn đầu phóng và cánh khác nhau. Thiết kế cho filament linh hoạt để đảm bảo an toàn và độ bền. <> #### Bộ phóng (trang này) Hệ thống bộ phóng tên lửa nước toàn diện được thiết kế để dễ dàng lắp ráp và tương thích toàn cầu. Đối với những người không có sẵn máy in 3D, bạn có thể mua một bộ với tất cả các bộ phận từ Cửa hàng Marimo Labs. Các bộ phần ống không in cũng có sẵn. #### Tải trọng/cánh cho chai 1.0L Vẫn có sẵn trên trang này, bên dưới - Hướng dẫn video ở trên. - Hướng dẫn bằng văn bản trên Instructables: https://www.instructables.com/Simple-3D-Printed-Water-Rocket-Launcher/ - Thảo luận thiết kế chi tiết tại: marimolabs.com - Đọc và làm theo Hướng dẫn An toàn PDF trên trang tải xuống. ### Tuyên bố miễn trừ trách nhiệm Hey. Các hệ thống áp lực là nguy hiểm. Hãy biết bạn đang làm gì và thực hiện các biện pháp an toàn phù hợp. Tự đánh giá xem dự án này có phù hợp với những gì bạn đang cố gắng làm hay không, và sử dụng với rủi ro của riêng bạn. Đừng cố gắng nếu không có kinh nghiệm, thiết bị bảo vệ và công cụ phù hợp. Hầu hết các hướng dẫn tên lửa nước khuyên không nên nén quá 60psi/4 bar. Luôn cố định bệ phóng xuống mặt đất. ### DANH SÁCH THÀNH PHẦN #### Không In Lựa chọn 1: Cửa hàng Marimo Labs (vận chuyển trong nước Mỹ) - Bộ lõi con với các thành phần không in

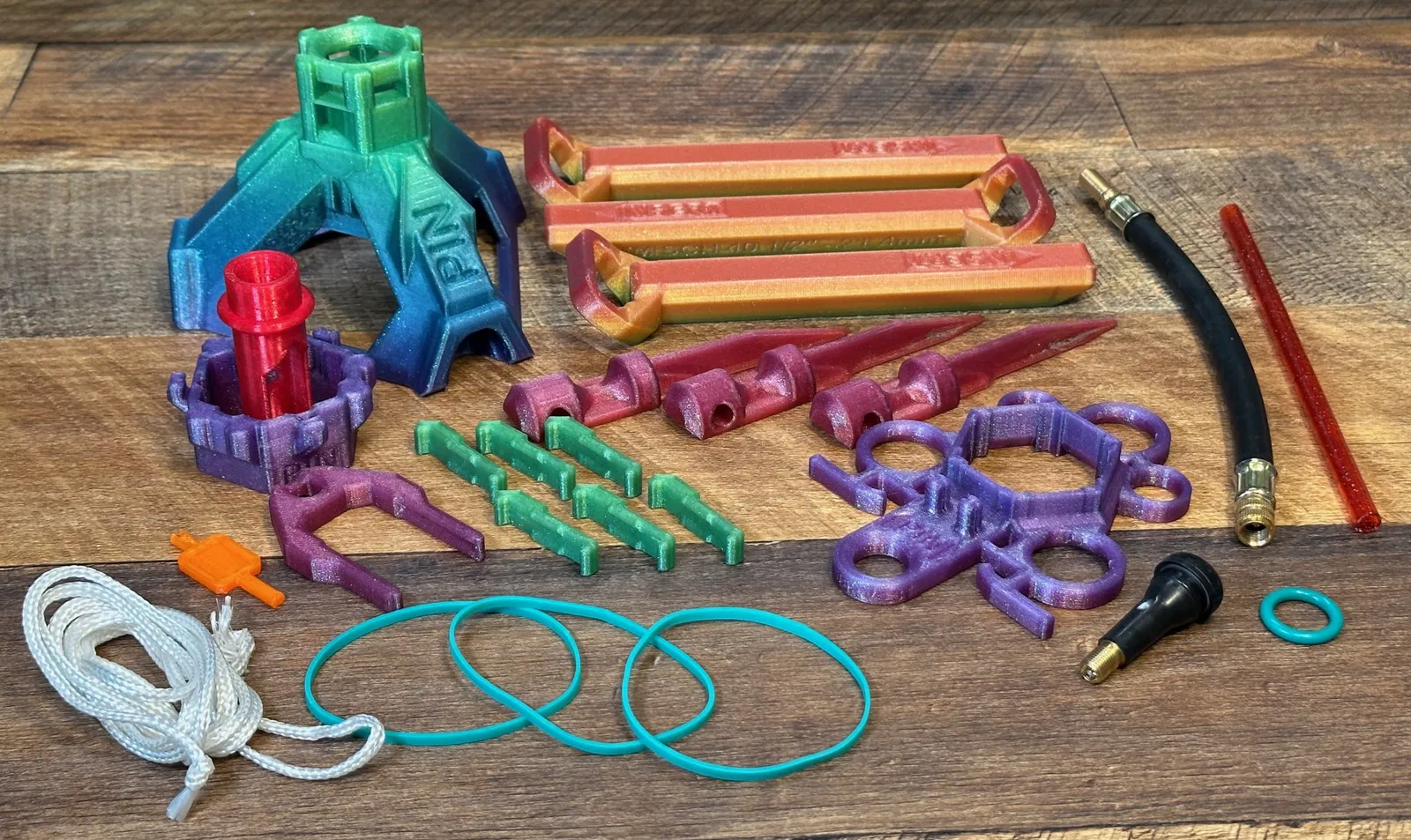

• Bộ dây cao su và dây phóng (hoặc mang theo của riêng bạn) Lựa chọn 2: Mua sẵn (liên kết mẫu Amazon bên dưới) - Van lốp TR414
• O-ring 15mm ID x 3.5mm độ dày x 22mm OD (nếu không có sẵn tại địa phương, có thể thử phiên bản in TPU của @lemonydes_1352490)
• Dây nối van Schrader (xe hơi/xe đạp leo núi)
• Dây cao su, bất kỳ loại nào, nhưng dây silicone #33 (3 1/2" x 1/8") thì tốt
• Dây để buộc vào Chốt Phóng

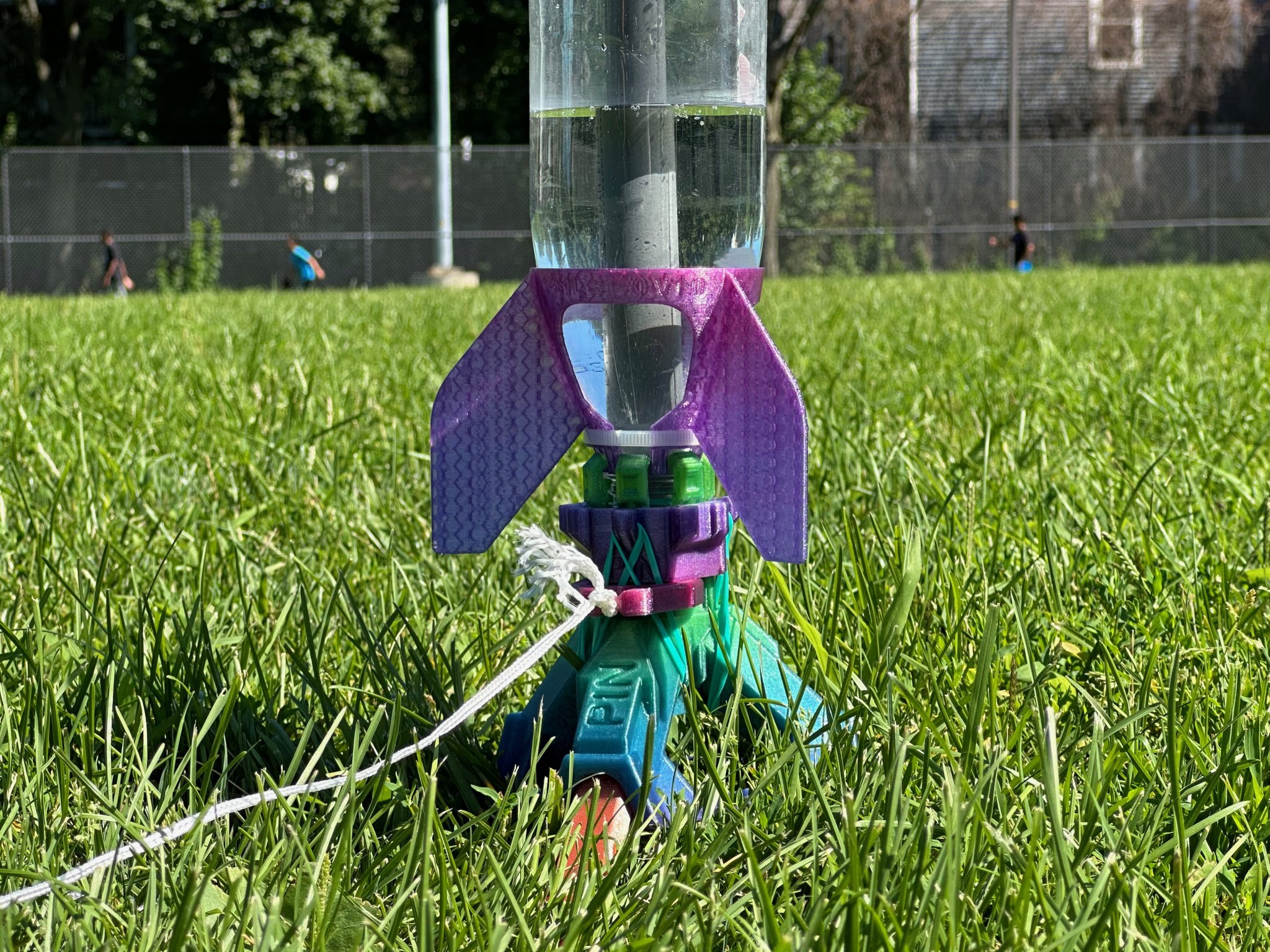

• Các bộ phận cho các lõi cụ thể: - Loại B Universal: Ống hút tái sử dụng, 7.6-8mm OD (ngăn nước chảy ngược vào bơm nhưng không thực sự cần thiết) - Loại C: 20cm ống PVC tương ứng cho ống phóng #### In Đối với một bệ phóng có thể được xây dựng ở bất kỳ đâu trên thế giới để phóng tất cả* các chai soda/seltzer trong sản xuất phổ biến: - Cơ sở
• Cổ (* xem ghi chú bên dưới)
• Kẹp x6 *
• Lõi Loại B *
• Chốt phóng
• Chân x3
• Chốt x3 (đừng quên cố định bộ phóng xuống mặt đất!)

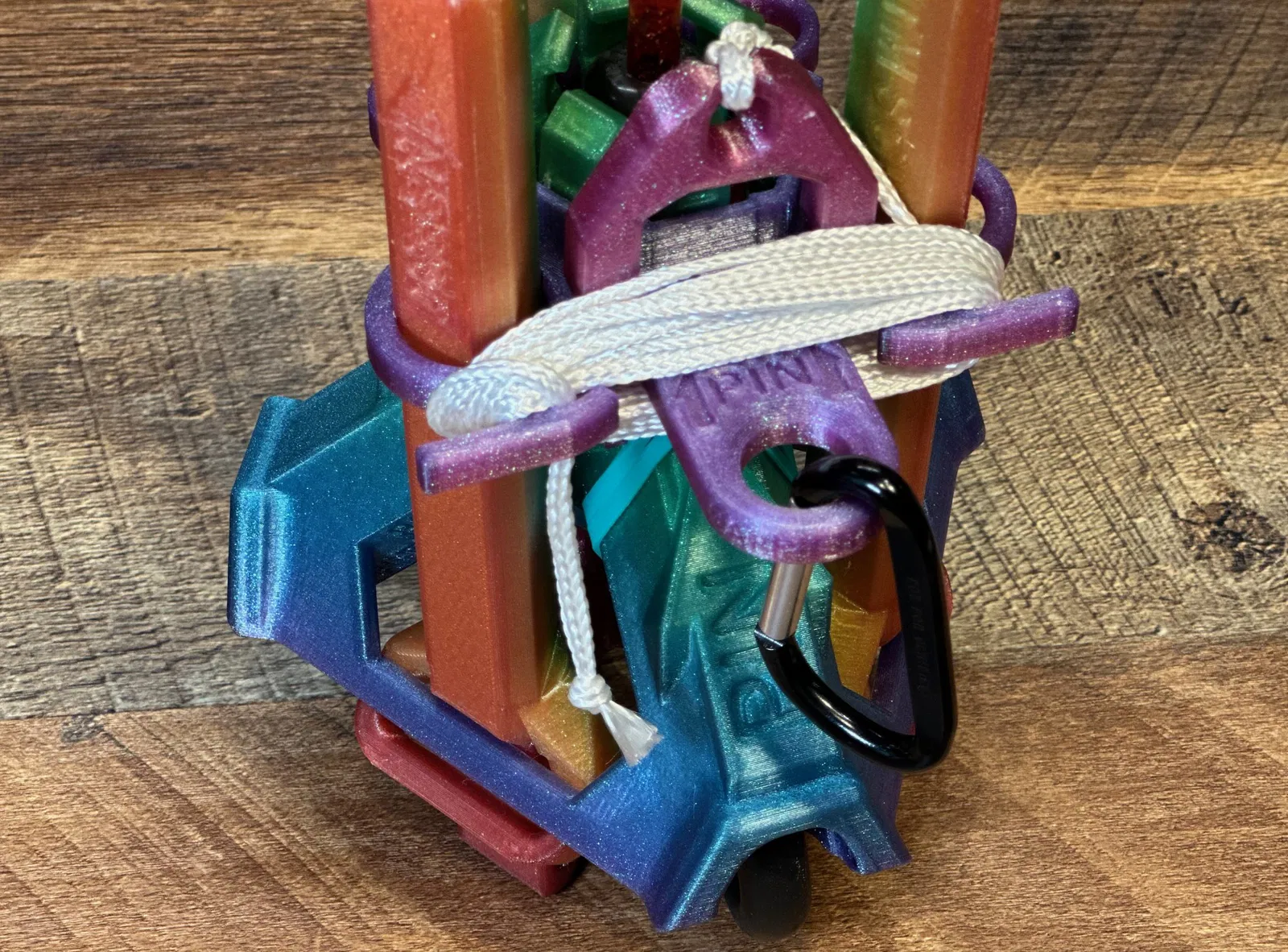

• Vận chuyển * Đặc trưng của Đức là Mehrwegflaschen - một thông số cho chai có thể tái sử dụng/đổ đầy. Những chai này có thể có chiều cao và đường kính của vành là 23mm và 37mm, cần kẹp đặc biệt. Chúng cũng có thể được hưởng lợi từ một Lõi đặc biệt và tỷ lệ của Cổ. Vui lòng xem bản remix Kẹp tại đây bởi @LucasF_62480. Vui lòng xem bản remix Lõi và ghi chú về Cổ tại đây bởi @TomTom_1424482. ### HƯỚNG DẪN CHỌN LÕI Cơ sở bộ phóng chấp nhận một số "Lõi" khác nhau, là giao diện trung tâm đến chai. Lõi B được khuyến nghị cho những bản dựng đầu tiên. Lõi C được khuyến nghị cho hiệu suất cao hơn. - Lõi Loại B Toàn cầu: Tương thích toàn cầu. Không cần ống PVC.
• Lõi Loại C Sch40: Cấu hình "ống phóng" không keo cho ống PVC Schedule 40. In với 3 lớp. Các mối nối trong các bộ phận in có thể dẫn đến rò rỉ điểm nhỏ không đáng kể ở áp suất cao. Về lý thuyết, có thể giúp điều chỉnh vị trí mối nối thành "ngẫu nhiên", nhưng tôi không thấy điều này cần thiết.
• Lõi Loại C PN16 beta: Tương tự như phiên bản Sch40, nhưng cho ống PN16 20mm theo hệ mét. In với 100% độ đổ đầy đồng tâm. Không cắt tỉa thân van TR414. Ép toàn bộ "nấm" vào ống.
• Lõi Loại C UKovf alpha: Dành cho ống tràn UK 21.5mm. In với 100% độ đổ đầy đồng tâm. Không cắt tỉa thân van TR414. Ép toàn bộ "nấm" vào ống. Vui lòng cho tôi biết nếu lõi này hoạt động cho bạn, vì tôi không có ống để kiểm tra. Hãy cho tôi biết nếu bạn cần thay đổi kích thước tệp.
• Phát triển cho ống AS/NZS DN15 PN18 (OD 21.1-21.5, ID 17.8) bị tạm ngừng cho đến khi có nhu cầu/quan tâm. ### CÁNH/TẢI TRỌNG Đây là kích thước được thiết kế đặc biệt cho chai 1L thương hiệu Polar Seltzer và các chai nước khoáng 1L tương tự của Trader Joe's (TJ's miền Đông Mỹ; miền Tây Mỹ có thể khác - vui lòng xác nhận). Đối với hệ thống linh hoạt mô-đun 0.5L mới, xem tại đây: <> Đối với các vây nguyên mẫu có thể vặn vào các ren chai, xem trang nguyên mẫu. #### Vây Vây được cố định bằng một dây buộc zip ở rãnh nông ngay bên dưới vây (để tạo khoảng trống cho các kẹp trên mép chai). Các thiết kế này được lấy cảm hứng từ thiết kế của @HowToHomemade https://www.printables.com/model/442398. Thiết kế lại từ đầu để cho phép khoảng trống cho các kẹp. Có thể in với độ thách thức nhẹ bằng TPU để bền; PETG/PLA sẽ có xu hướng bị gãy khi hạ cánh mạnh. - Vây PLR1L 130: đường kính 130mm. 20cm2 mỗi vây.
• Vây PLR1L 150: đường kính 150mm. 28cm2 mỗi vây.
• Vây PLR1L 170: đường kính 170mm. 40cm2 mỗi vây. #### Tải trọng Hệ thống tải trọng đường kính 84mm được thiết kế vào năm 2023 bao gồm các phần dưới đây. Nhẹ nhưng không bền. Kế hoạch trong tương lai là thiết kế lại tương tự như hệ thống 0.5L mới. - Giá đỡ Tải trọng: Sử dụng độ linh hoạt của các dây đai mỏng để gắn vào chai 1L đã chỉ định ở trên. Chèn các dây đai qua vỏ trước khi lắp vào chai và gắn bằng một dây buộc nylon.
• Vỏ Giá đỡ Tải trọng: Ổn định Giá đỡ Tải trọng
• Đỉnh/Dưới Tải trọng Liên kết: Sử dụng cho các thiết kế tải trọng tùy chỉnh của bạn. Ghép nối các mô hình này vào trên/dưới của tải trọng của bạn để kết nối.
• Các mô-đun dù có trên trang nguyên mẫu, đang phát triển. ### CÀI ĐẶT IN #### Các phần của Bệ phóng - Để đạt được kết quả tốt nhất, hãy in từ từ! Sự kết dính giữa các lớp, cầu nối và chất lượng văn bản sẽ tốt hơn, và đặc biệt rõ ràng trên PETG. Mặc dù máy in của bạn có thể di chuyển với tốc độ cực nhanh, nhưng filament đôi khi cần nhiều thời gian và nhiệt độ hơn để hình thành các liên kết mạnh nhất. Hạn chế tốc độ in xuống 75mm/s với tường bên ngoài 50mm/s hoặc đặt tỷ lệ thể tích tối đa là 8mm^3/s.
• Độ rộng đường in: 0.4-0.45mm
• Chiều cao lớp: 0.20mm
• Tường/đường viền: 3 (đặc biệt là Core Type C). Classic Wall Generator hoạt động tốt nhất cho Base do các vấn đề về quá treo/cầu nối với Arachne. Tất cả các loại khác có thể in với Arachne.
• Đổ đầy: 20% trừ “Core TypeC PN16/UKovf”: Đổ đầy đồng tâm 100%
• Filament: PETG lý tưởng (để ổn định nhiệt độ) nhưng không bắt buộc. PLA/PLA+ cũng được, nhưng bạn phải bảo vệ khỏi nhiệt để ngăn ngừa biến dạng.
• Hỗ trợ: Không có (nhưng xem phần Dính bề mặt in, tiếp theo)
• Dính bề mặt in: Một số bộ phận có diện tích nhỏ và có thể hưởng lợi từ việc in với các viền hoặc bè tùy thuộc vào độ dính của bề mặt in của bạn và liệu bạn có gặp vấn đề về uốn cong quá treo hay không. Những bộ phận này bao gồm Launch Pin (các phần hẹp đôi khi bị nâng lên khỏi bề mặt) và Cores Type B/C. Đối với Core Type B, bạn có thể xem xét việc in ngược lại CÓ hỗ trợ chạm vào bề mặt in.
• Tỷ lệ: Các bộ phận nâng cao Schedule 40 phụ thuộc vào đường kính bên trong của ống (Core Type C) có thể cần tỷ lệ. Sử dụng Gauge Sch40. Đảm bảo không có cạnh sắc ở bên trong ống của bạn. Đặt Gauge lên bàn; đặt ống lên trên; đẩy ống xuống chỉ với một ngón tay. Sử dụng yếu tố tỷ lệ đã được phủ cuối cùng chỉ để in ba bộ phận này (trong khoảng 99%-103%). Tránh cám dỗ để nghiền ống lên gauge. Tất cả các bộ phận khác nên được in ở tỷ lệ 100%. #### Vây - 1 tường, 10% độ đầy. Mẫu độ đầy 3D tổ ong lý tưởng, vì các mẫu khác có thể gây ra độ đầy không đồng nhất ở các cánh mỏng. Kiểm tra bản xem trước của máy cắt của bạn. Mẫu đồng tâm ở trên và dưới. Cân nhắc sử dụng viền nếu độ bám dính của bạn thấp; cân nhắc giảm tốc độ di chuyển không in nếu bạn gặp vấn đề tách rời sau này trên máy in bed-slinger - lực cản khí động học đủ để di chuyển phần của bạn và gây va chạm với vòi phun. TPU có thể được sử dụng cho loạt cánh PLR1L, mặc dù khó khăn hơn với các cánh lớn hơn. #### Tải trọng - Tải trọng gắn PLR1L: 2-3 tường để tăng cường độ bám dính vào chai
• Các thành phần tải trọng khác: 1 tường, 10% độ đầy. Độ đầy 3D tổ ong. Mẫu đơn điệu ở trên và dưới. ### NHẬT KÝ THAY ĐỔI 2025-08-23: Hơn 4600 lượt tải giữa F3D và MakerWorld! Liên kết . 2025-03-25: Liên kết O-ring TPU bởi @lemonydes_1352490 trong trường hợp O-ring không có sẵn tại địa phương. 2024-09-30: Cập nhật Chân thành v1.06 (cạnh trên của lỗ mở dày hơn một chút để tăng cường độ bền). Đã xóa Peg v1.22; v.1.41-L hiện là tiêu chuẩn, theo ghi chú từ 2024-05-20. 2024-06-01: Thêm hướng dẫn an toàn PDF. 2024-05-20: 1) Ngừng sử dụng Chân PVC; chuyển sang remix Ngừng sử dụng. Đây là một cột mốc dự án; bệ phóng đầu tiên chủ yếu là ống PVC và ống nước với một vài bộ phận in 3D để giữ tất cả các bộ phận lại với nhau. Mùa hè 2023 đã giới thiệu Chân hoàn toàn in 3D, và kể từ đó tất cả các sản phẩm đã sử dụng Chân in. Chân PVC đã được ngừng sử dụng để tăng cường độ linh hoạt thiết kế cho Chân, Peg, Bệ và Carrier. 2) Văn bản Bệ đã được thay đổi để phản ánh tên mới; cập nhật phiên bản từ v1.21 đến v1.22 nhưng về cơ bản là giống nhau. 3) Cập nhật Chân từ v1.03 lên v1.05 để khắc phục tình huống mà một Peg có thể trượt qua lỗ oval. Cập nhật văn bản để cải thiện in tốc độ cao và cắt Arachne. Cập nhật Peg từ v1.2 lên v1.41-L với chiều dài dài hơn 2cm để neo chắc chắn hơn. Kế hoạch để làm điều này trở thành tiêu chuẩn. 4) Thêm liên kết đến Mehrwegflaschen Core B remix bởi @TomTom_1424482. 2024-04-08: Di chuyển trang và tên đến marimolabs.com/water-rocket-launcher 2023-12-16: Cập nhật Chân v1.03. Lớp trên mỏng hơn giảm khả năng gặp vấn đề do quá tải filament; cũng tiết kiệm filament! 2023-11-20: Thêm ghi chú về: Mehrwegflaschen và liên kết đến Clamp remix bởi @LucasF_62480.
