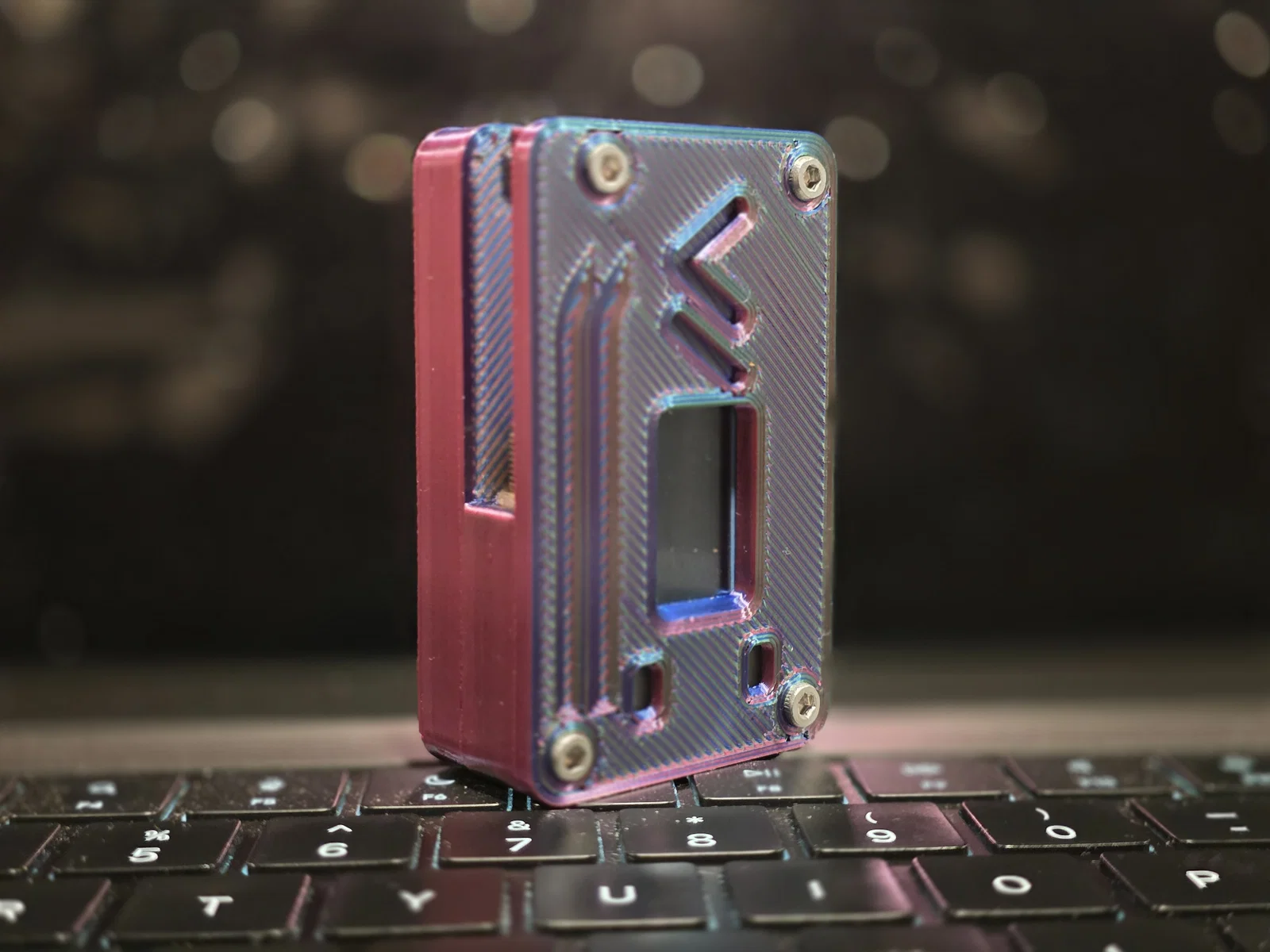

Heltec T096 Mini 1000mah – Case siêu gọn cho Tracker/T096

Thêm một cái case cho T096 nữa.... Mình đang cố làm cái case nhỏ nhất mà vẫn xài ngon. Bản này thấp hơn dòng modular và chứa được pin spicy pillow 1000mah, có thể cả 2000mah.

Tất cả mấy bản này đang ở giai đoạn alpha, mình chỉ muốn làm nhanh cái gì đó cho thiết bị mới này.

Mọi người góp ý giúp: chỉnh sửa, cải tiến, bản remix và print settings. Mình làm hết mấy cái này trên tinkercad nên.... ờm... vậy đó.

Mình không có print settings cụ thể vì đây toàn prototype và in nhanh. Mình khuyên dùng PETG hoặc vật liệu gì đó cứng hơn silk PLA.

Setting hiện tại của mình là nozzle .6mm @ layer height .16mm. In .3mm cũng ổn.

Dung sai khá sát, phía USB trượt vào trước theo góc 45 độ rồi phía antenna bấm vào là khớp.

T096 Mini 1k

• Khoang pin dựa theo Lipo 603449 (kích thước khoang thực tế 58L 42.75W 7D)

• M3x20mm và 4 con ê-cu hoặc threaded inserts

• Case 3 mảnh: Cover, Mid, Back + thêm 2 nút

Nút thấp sẽ ngang mặt hoặc thấp hơn cover một chút,

Nút +1mm thì… nó sẽ cao hơn.

Phần cứng (Hardware)

Ê-cu và ốc M3. Mình dùng đúng mấy cái có sẵn. Thiết kế theo loại socket cap nhưng dùng ốc flat countersunk nhìn cũng đẹp đó. Có thể phải cắt bớt vài con ốc hoặc mọi người tự canh theo của mình. Dùng threaded inserts chắc là hợp lý hơn ở đây. Cho mình biết với nha!?!
