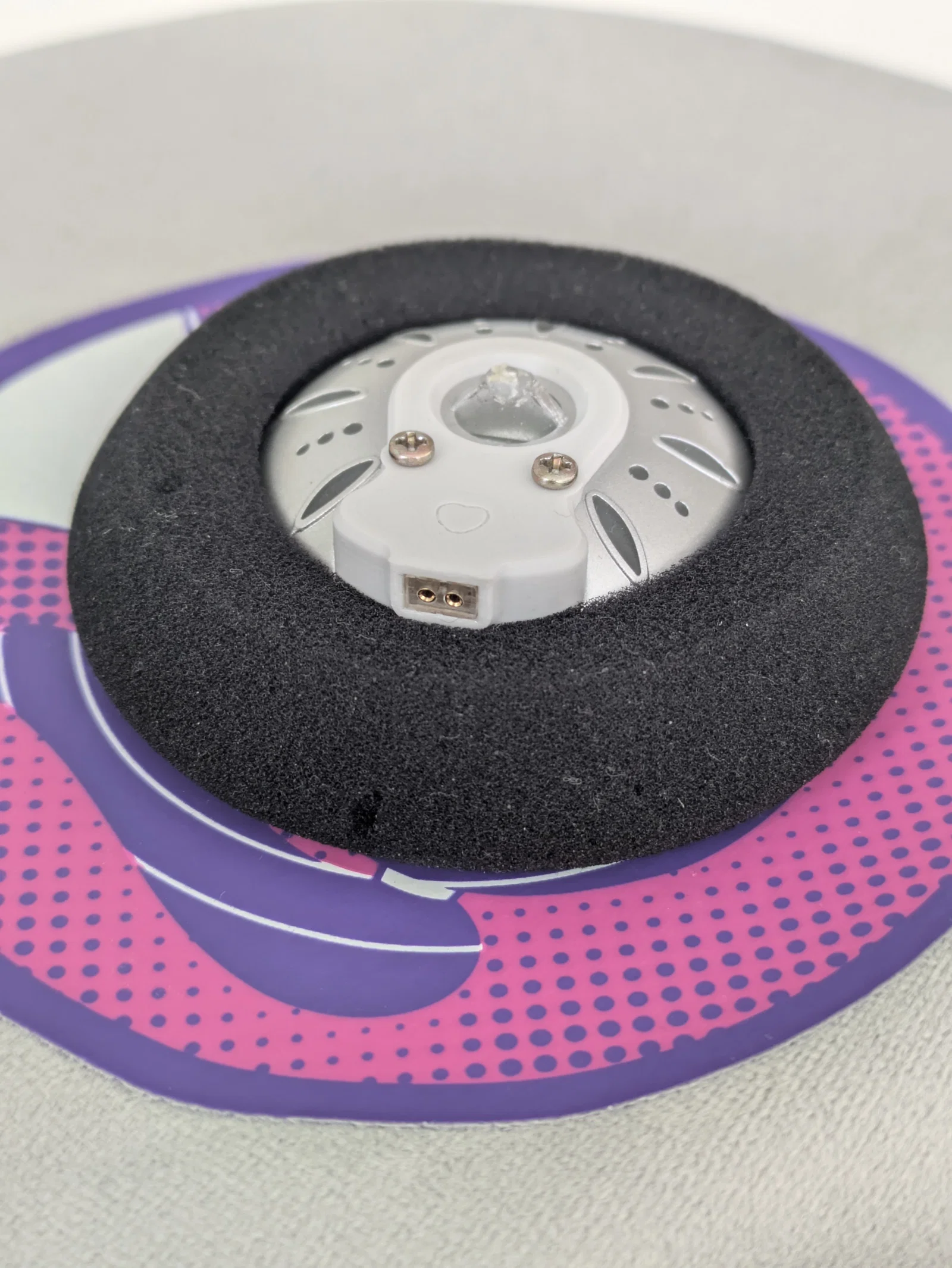

[2-PIN] Bản mod Koss KSC75 2-PIN cải tiến

Mình nhận được vài yêu cầu làm phiên bản 0.78mm của cùng thiết kế này, nên đây nha. Mẫu này đã được test và chạy ngon.

Xem thử cái flower grill này nè:

In (Make)

Mình in trên Prusa Mini với nozzle 0.25mm và layer height 0.07mm, infill 100% với Devil Design PLA.

In với organic supports.

Phần cứng & vật tư cần chuẩn bị

• 2x vít tự ren M2 (loại .3 có thể hợp hơn) dài 4–6mm, đầu phẳng. Kiểu vít hay dùng trong housing nhựa.
  https://nl.aliexpress.com/item/1005005264316197.html

• 2x chi tiết in. Chọn design bạn thích 😀 L/R/trái tim/không ký hiệu hoặc tự làm theo ý bạn. File có sẵn hết!!

• Keo (mình dùng keo 2 thành phần)

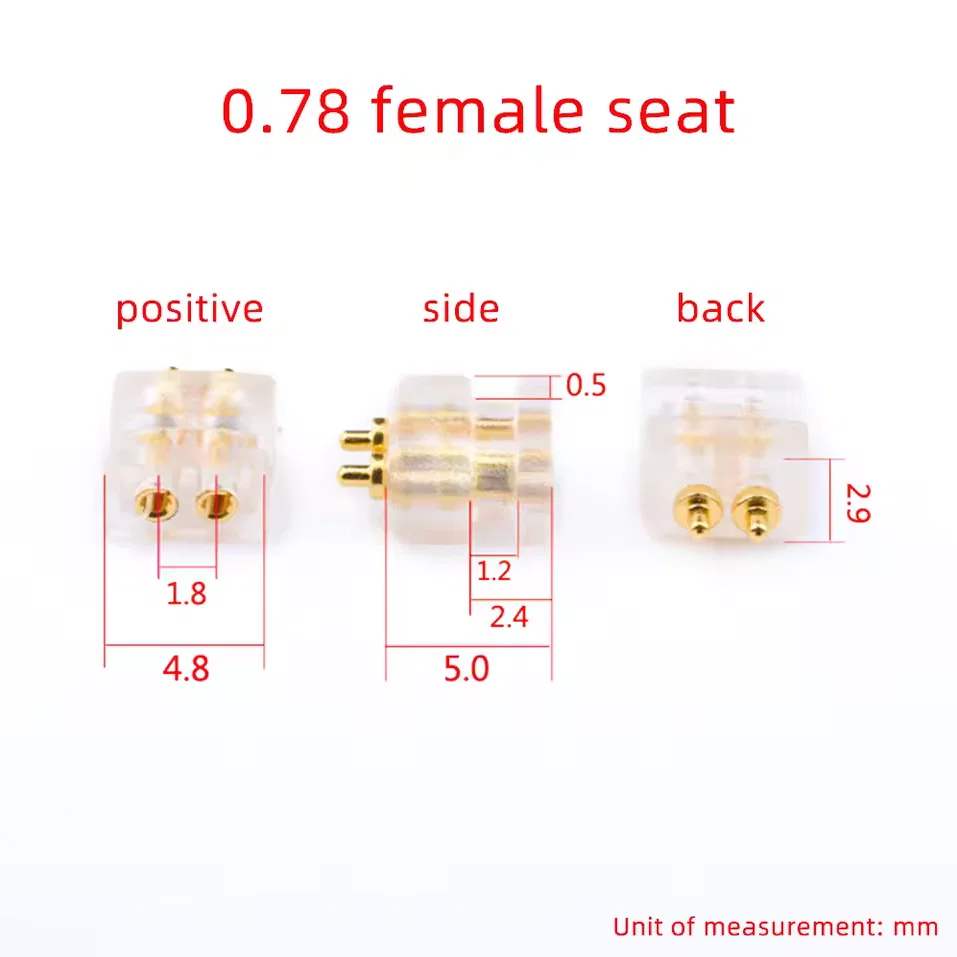

• 2x đầu connector 2-pin (nếu kiếm được loại đã đi dây sẵn thì quá tiện)
  https://nl.aliexpress.com/item/1005003354903218.html

• 2x đoạn dây tai nghe ngắn. Mình cắt từ dây tai nghe hư, nhưng bạn cũng có thể dùng loại này:
  https://nl.aliexpress.com/item/1005004026757882.html

Cách làm

1. in các chi tiết

2. tháo supports, rồi dùng dao nhỏ gọt/loại bỏ phần nhựa còn sót trong khe mở do supports để lại

3. chuẩn bị connector 2-pin kèm dây (hàn)

4. dán connector 2-pin vào chi tiết

5. chờ keo cứng hẳn

6. hàn vào driver

7. bắt vít để đóng lại

8. xài thôi
