Mô hình Mini SVS PB-17 Ultra Subwoofer (Tỷ lệ 1:6)

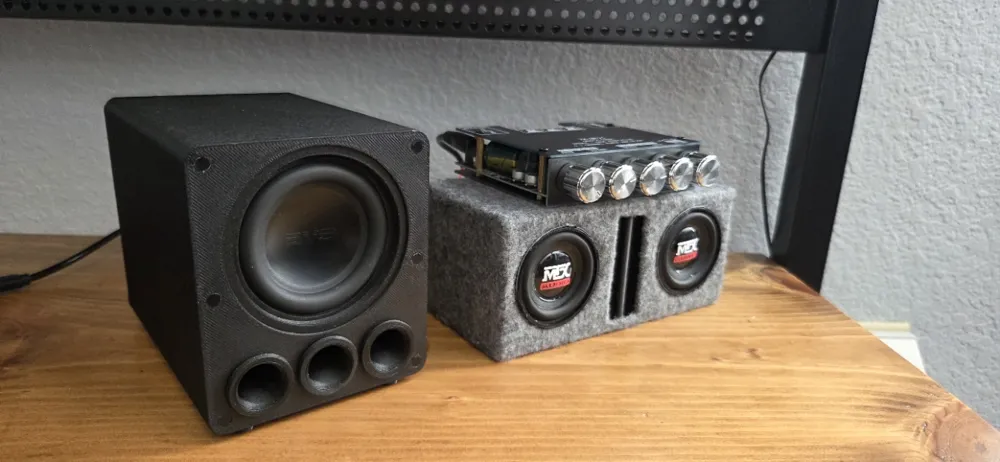

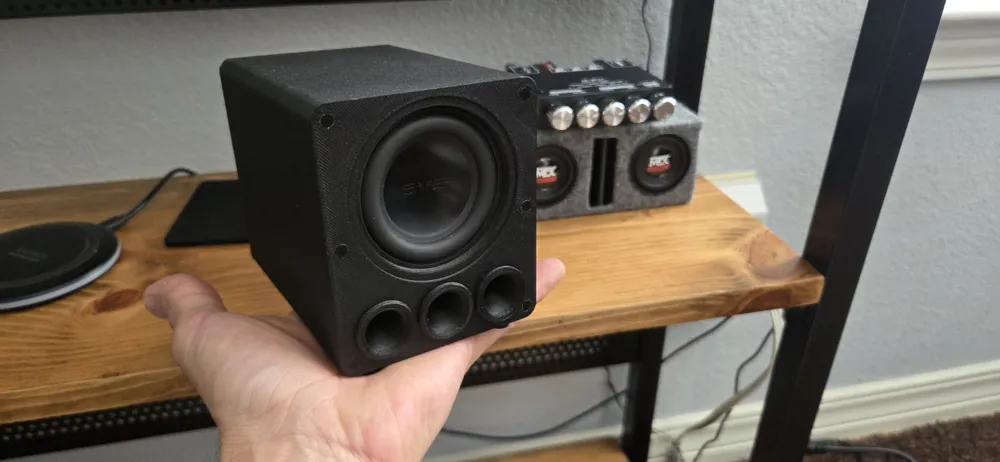

Đây là mô hình mô phỏng tỷ lệ 1:6 của chiếc loa siêu trầm (subwoofer) huyền thoại SVS PB-17 Ultra dành cho rạp hát tại gia. Ban đầu mình chỉ định thiết kế cho vui thôi, nhưng thật sự bất ngờ vì âm thanh của nó nghe rất ổn! Đây chắc chắn là một chiếc loa bluetooth khá chất lượng.

DANH SÁCH LINH KIỆN:

Loa: Dayton Audio ND65-8 2-1/2"

Bộ khuếch đại: ZK-MT21 2.1 Channel Bluetooth Amplifier Board – Mini

Ốc vít lắp ráp hộp loa:
Bạn có thể dùng vít tự khoan M3x4 hoặc M2.5x4 đều ổn (dùng cho loa, chân đế TPU và tấm ốp lưng).

Nam châm: loại 4x2mm (cần 12 viên), chỉ cần nếu bạn in thêm lưới che mặt loa.

LẮP RÁP:

1. Nối dây và bắt vít loa từ phía bên trong.

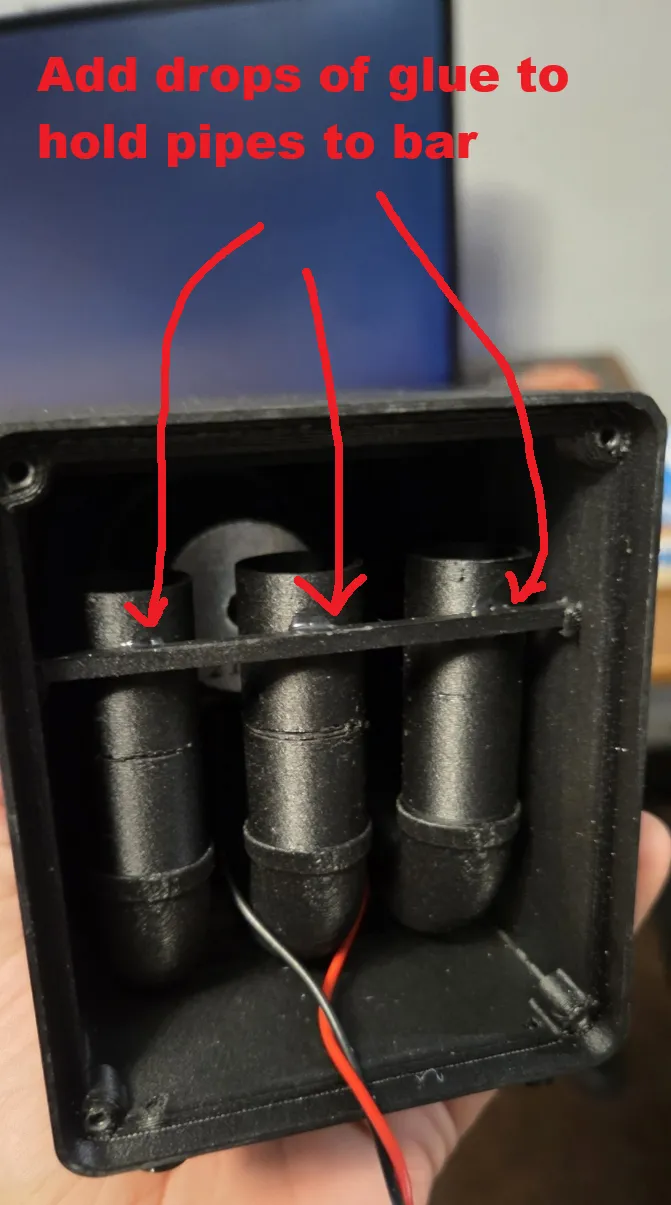

2. Các ống cổng thoát hơi (port tubes) cần được lắp và dán keo lại với nhau. Bộ phận này gồm 3 phần: mặt trước, đoạn cút nối và phần ống dọc. Chúng có thể vừa khít nhưng bạn nên dán keo để chắc chắn hơn. Sau khi lắp xong, bạn cần đặt thanh chống vào bên trong hộp và dán keo cố định vào ống thoát hơi (như hình minh họa). Mình có kèm theo tùy chọn nút bịt cổng TPU (2 cái) để chặn ống thoát hơi bên trong hộp, vì mình thấy âm bass và chất lượng âm thanh sẽ hay hơn nhiều khi bịt bớt 2 ống với kích thước loa nhỏ như thế này.

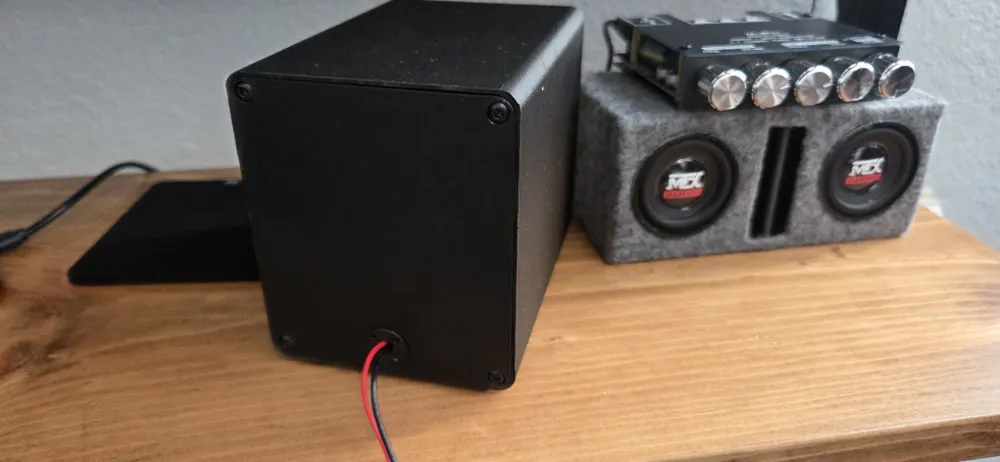

3. Luồn dây qua tấm mặt sau.

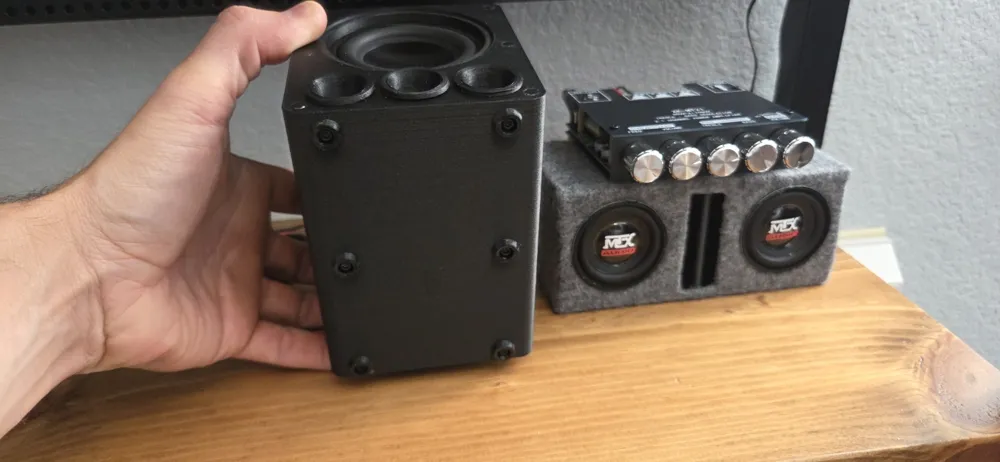

4. Lắp mặt sau của hộp bằng 4 con ốc.

5. Lắp chân đế TPU vào đáy hộp (có thể dán keo hoặc bắt vít).

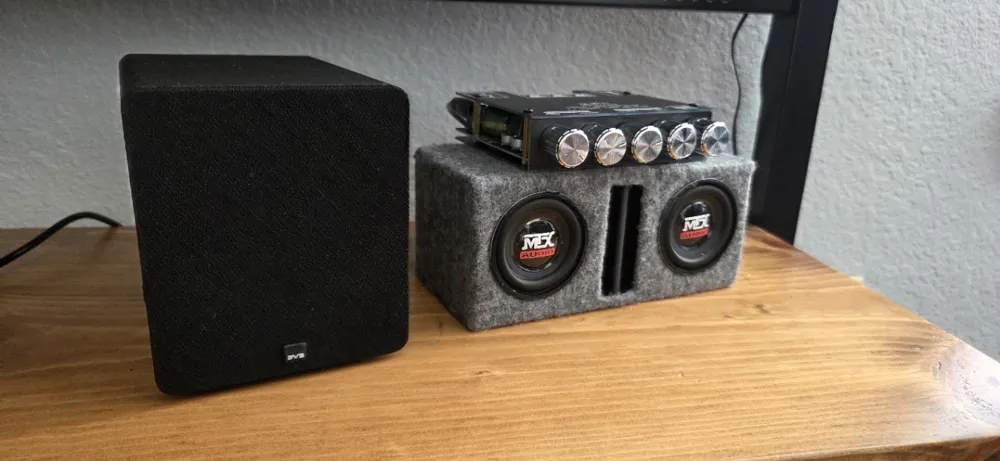

Cuối cùng, phần lưới che loa là tùy chọn. Nếu muốn làm, bạn chỉ cần in ra, bọc vải chuyên dụng (dùng keo xịt 3M) rồi dán nam châm 4x2mm vào cả hộp và lưới. Mình cũng đã bao gồm file logo SVS mini cho phần lưới này.

THÔNG SỐ IN:

Sử dụng các loại nhựa cứng cho hộp và ống thoát hơi, mình dùng nhựa PETG sợi carbon để có bề mặt satin đẹp mắt và che đi các đường kẻ lớp in.

Chân đế và nút bịt cổng phải in bằng nhựa TPU.

Cần dùng vòi in 0.2mm cho phần logo SVS vì chi tiết rất nhỏ.
