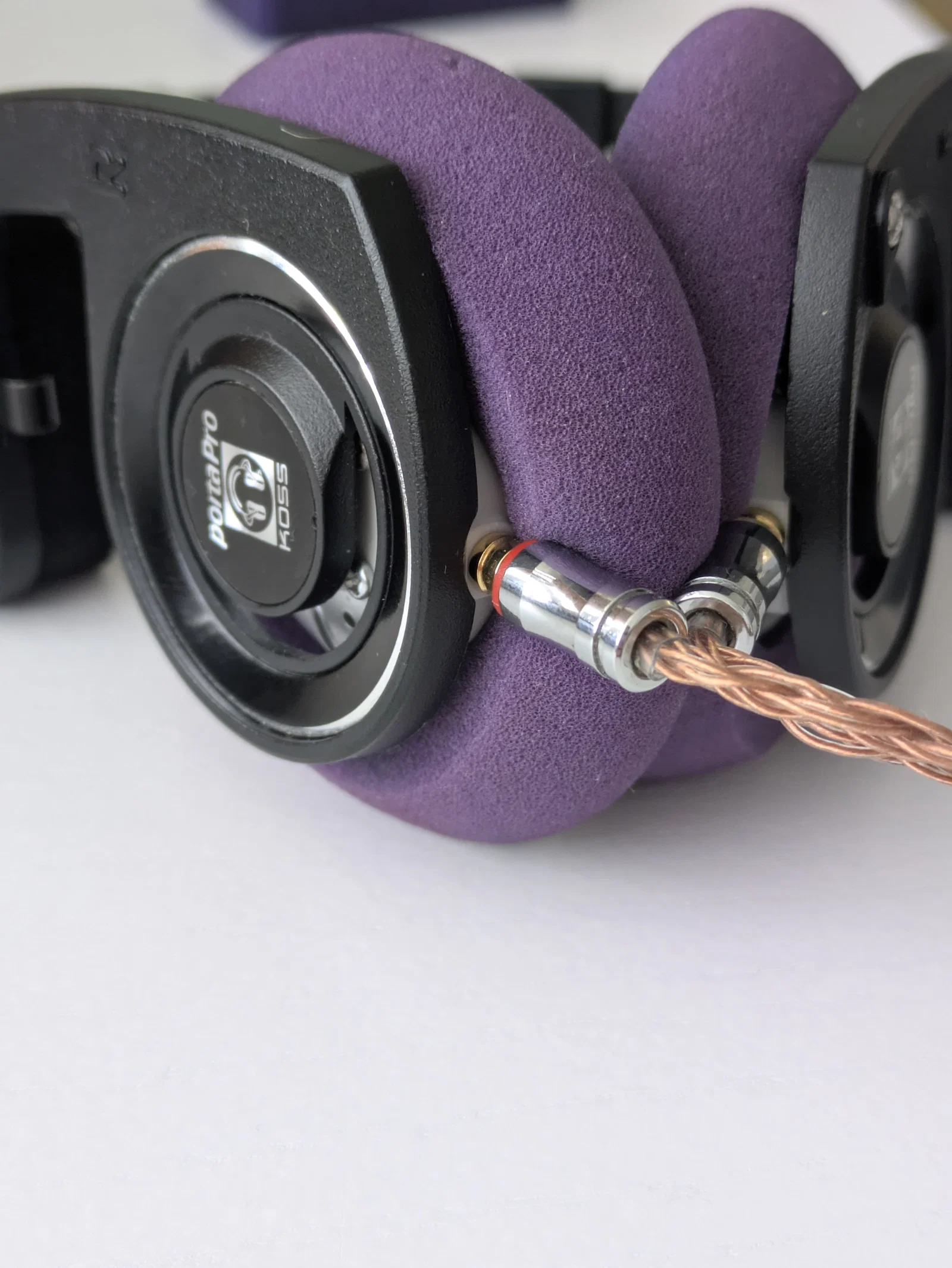

[MMCX] Mod MMCX Koss KSC75 cải tiến

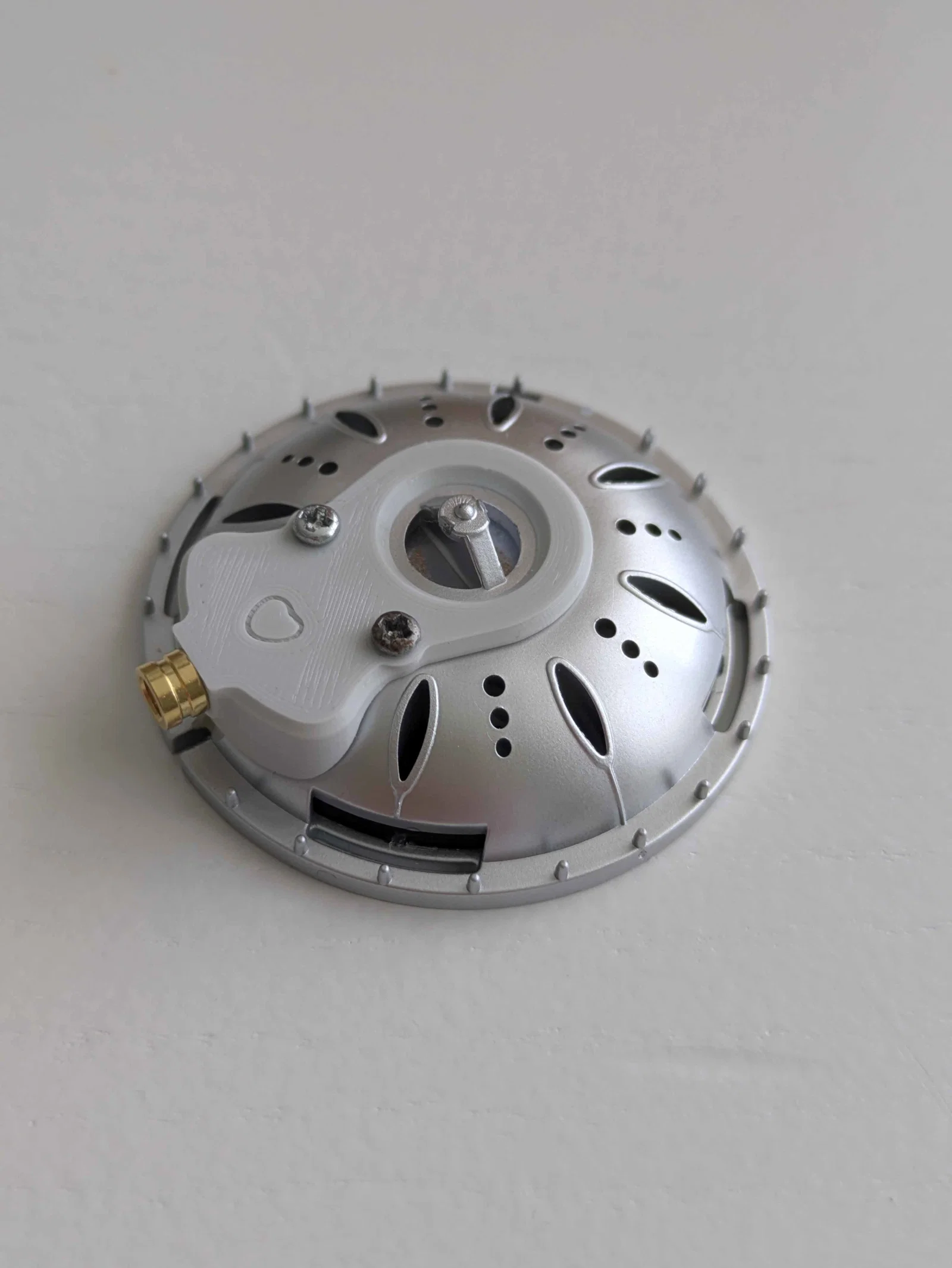

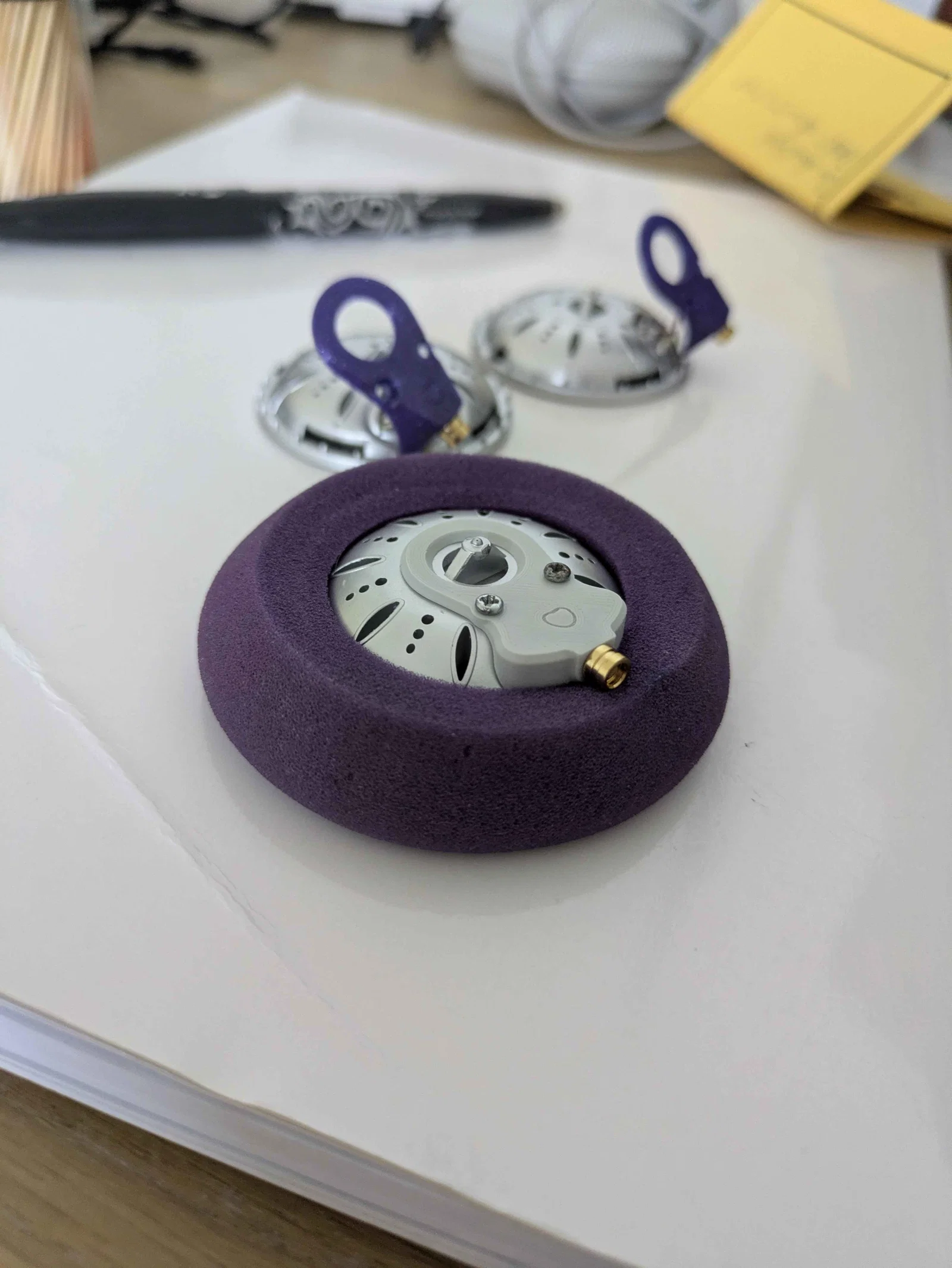

Mấy thiết kế khác mình thấy chưa “đúng bài”. Có cái thì làm giới hạn góc nghiêng (tilt) của driver, cái kia thì nhìn khá cồng kềnh. Mình tự thiết kế cái này bằng Fusion và thấy chạy ngon lành. Lấy lại được độ nghiêng và nó cũng che phần khu vực hàn (solder area) của driver khá gọn.

Make

Mình in trên Prusa Mini với nozzle 0.25mm và layer height 0.07mm, 100% infill bằng Devil Design PLA.

Xin thông cảm mấy con ốc mình dùng hơi dơ, lấy từ một con Tamagotchi bị vô nước.

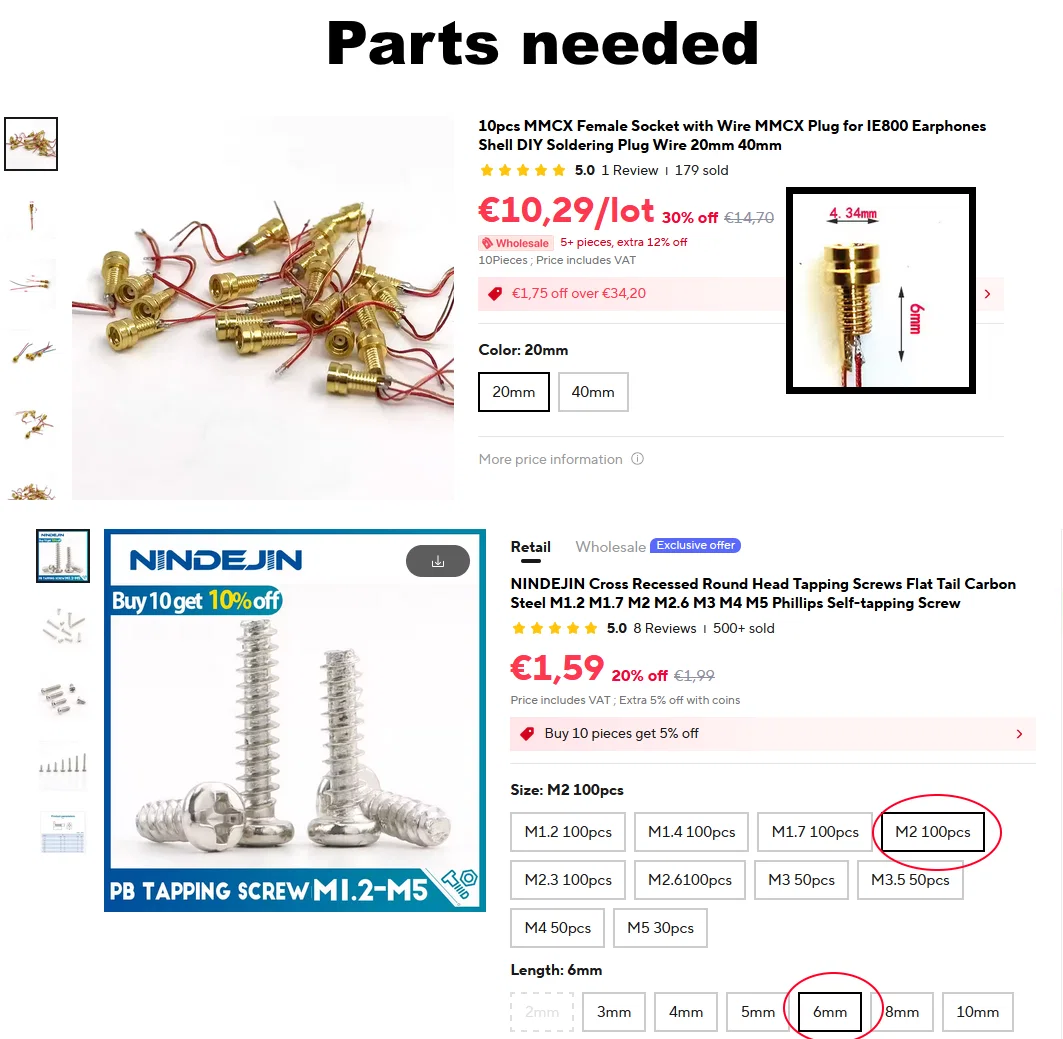

Parts and supplies needed

• 2x ốc tự ren M2 (loại .3 có thể hợp hơn) dài 4–6mm, đầu đáy phẳng. Kiểu ốc hay dùng trong vỏ nhựa.
  https://nl.aliexpress.com/item/1005005264316197.html

• 2x chi tiết đã in. Chọn mẫu bạn thích 😀 L/R/heart/không ký hiệu hoặc tự làm ký hiệu riêng. File có sẵn hết!!

• Keo (mình dùng keo 2 thành phần)

• 2x MMCX sockets (cho lỗ 3mm)
  https://nl.aliexpress.com/item/1005004039277855.html

How to

1. in các chi tiết

2. dán MMCX vào chi tiết (có thể bạn phải nới lỗ lớn hơn, nhưng máy in của mình thì không cần)

3. đợi keo khô/cứng lại

4. hàn vào driver

5. đóng lại bằng ốc

6. tận hưởng
