Ống case đơn giản cho Heltec Wireless Stick Lite V3 Meshtastic node

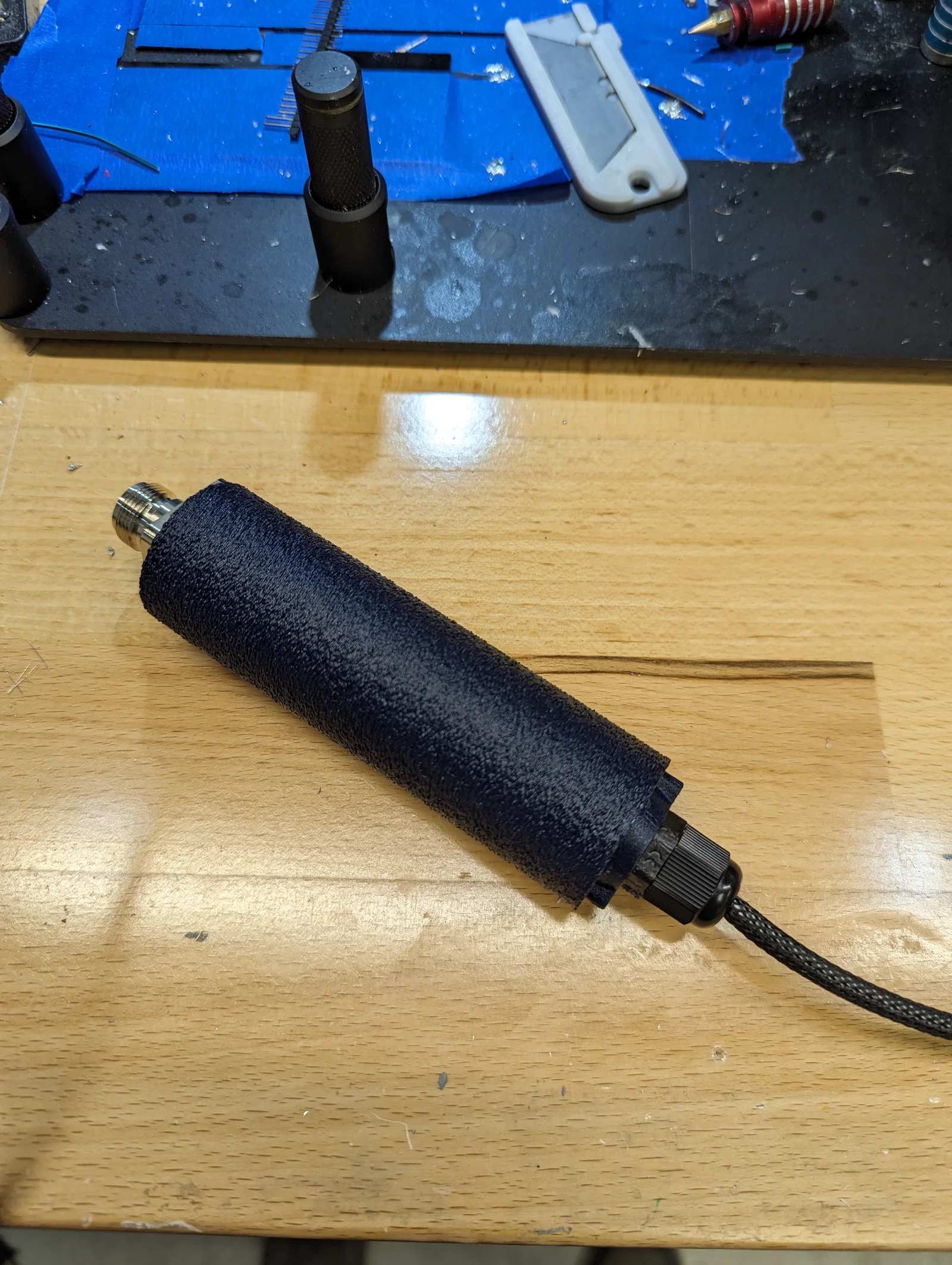

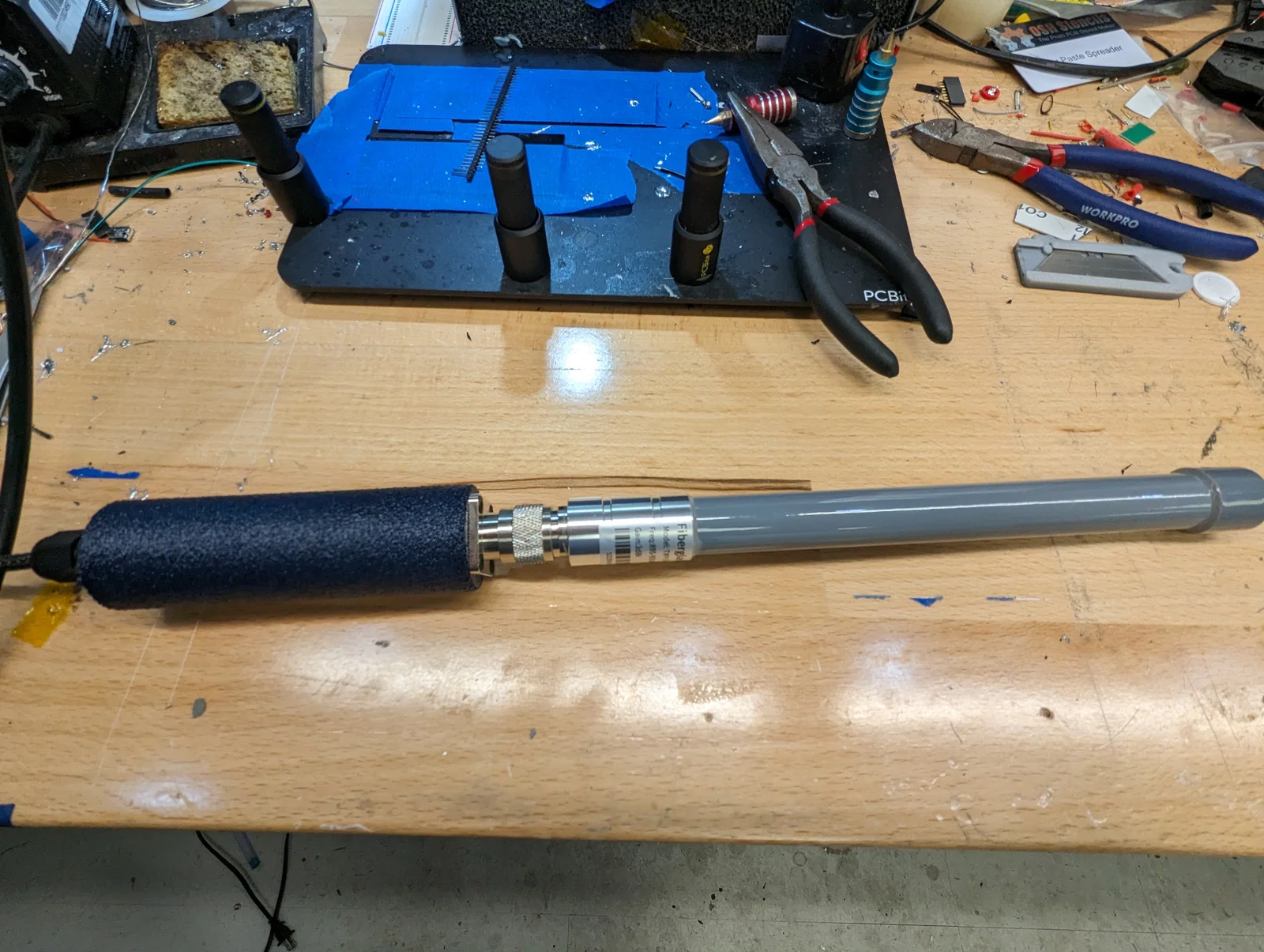

Đây là một cái case rất đơn giản cho Heltec Wireless Stick V3. Phần trên có ngàm gắn anten N-type, còn phía dưới dùng cable gland M12 để đưa nguồn USB vào. Vì đây là node cố định (stationary), nên bên trong không có pin.

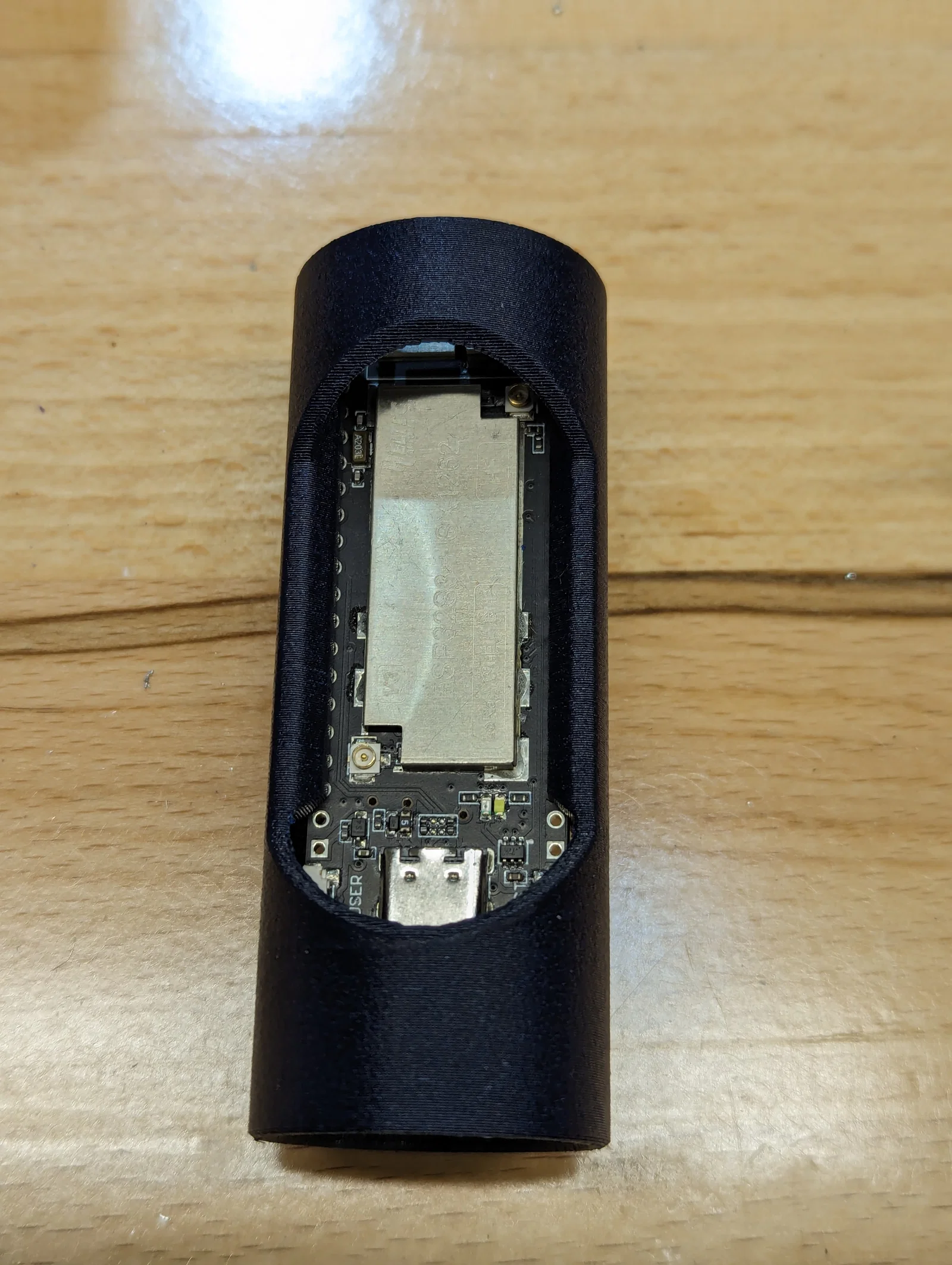

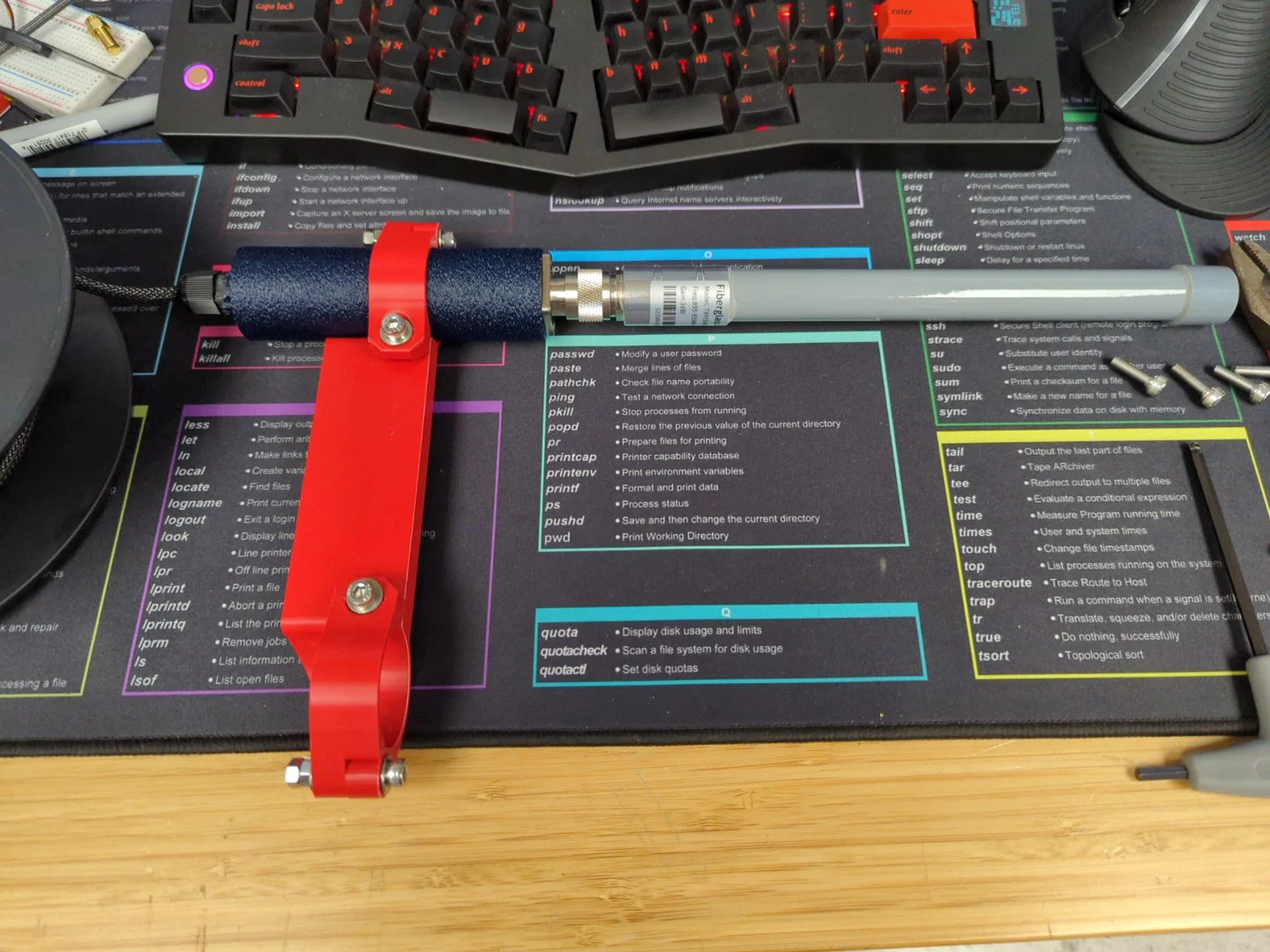

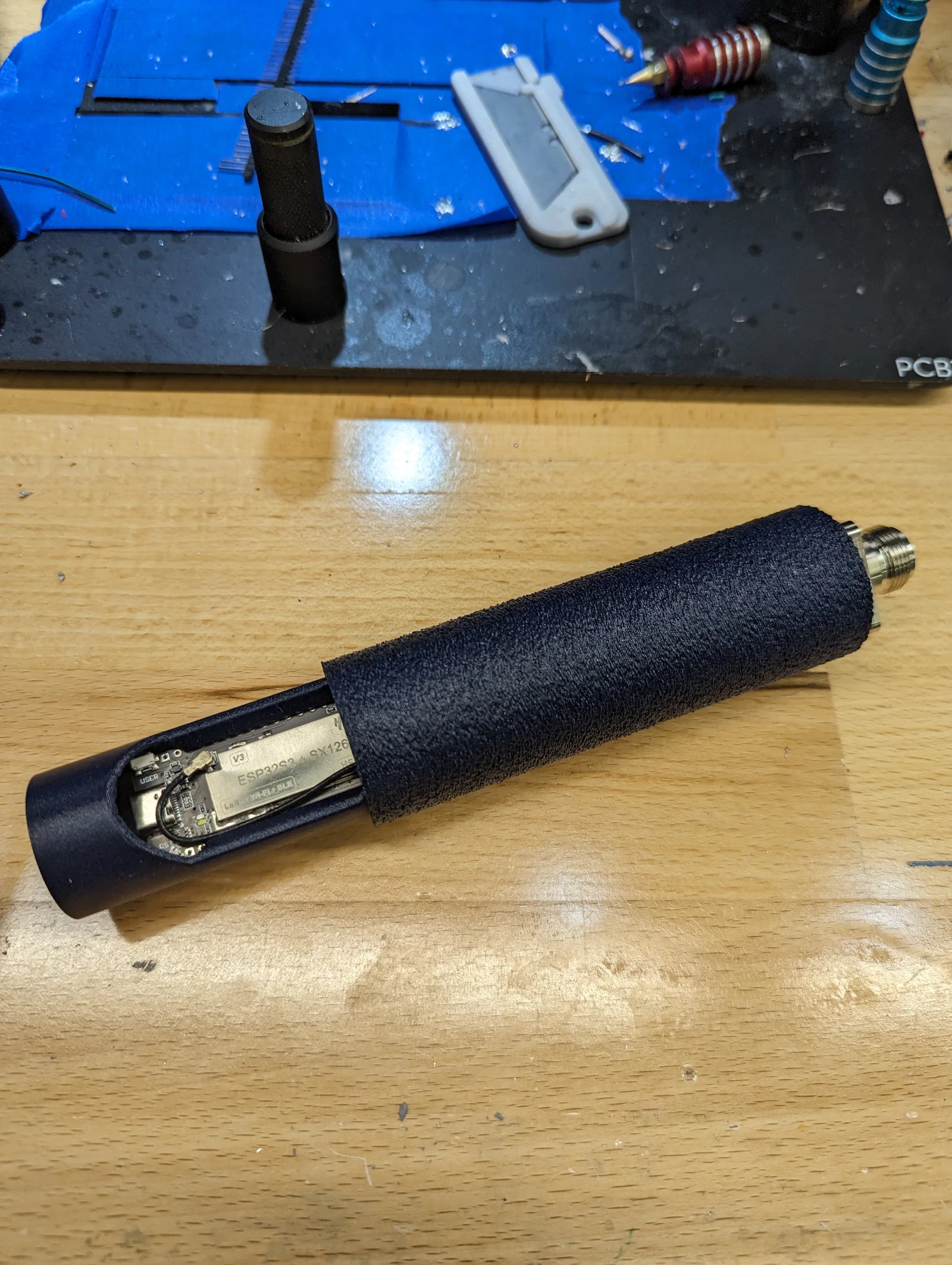

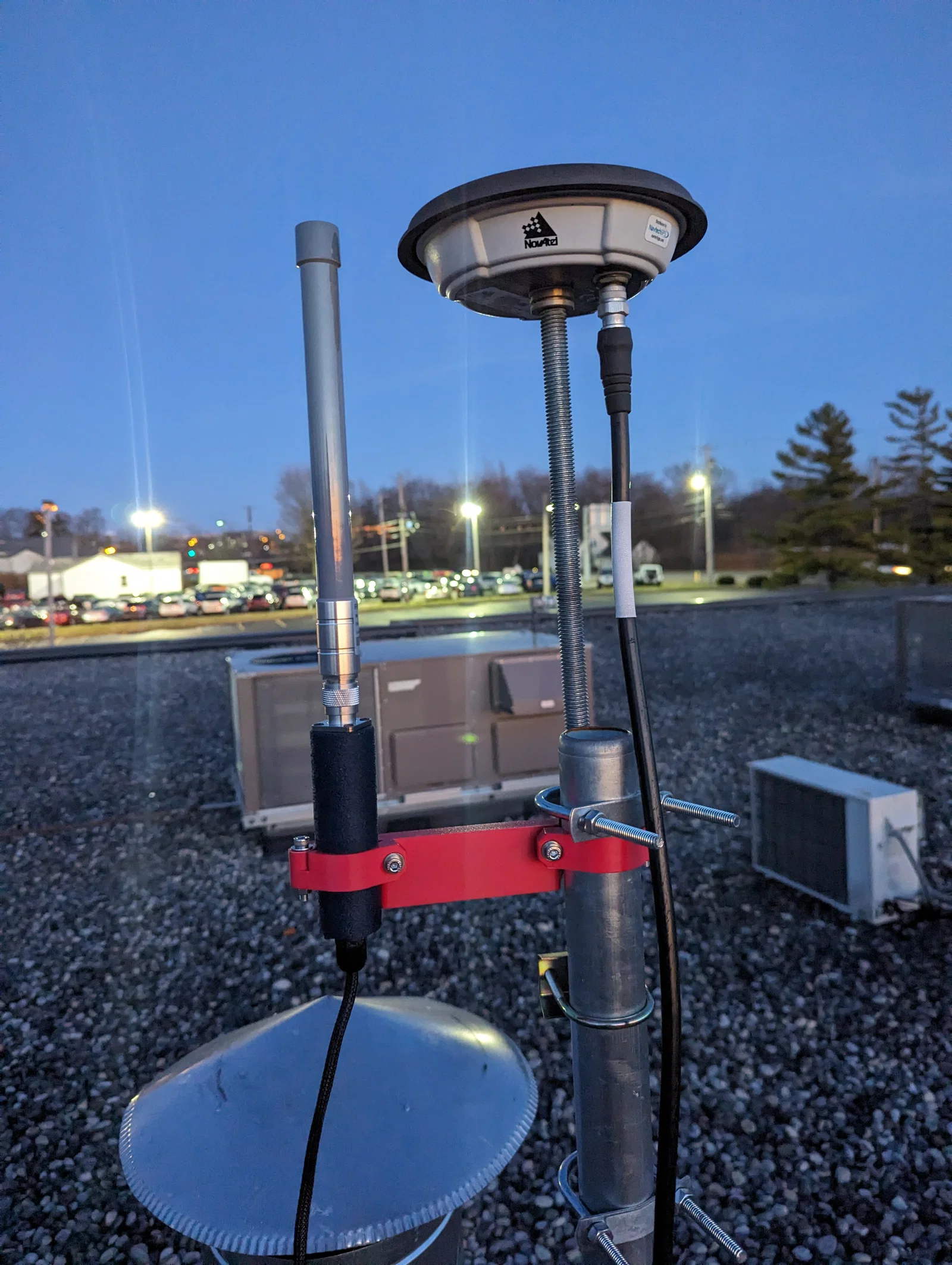

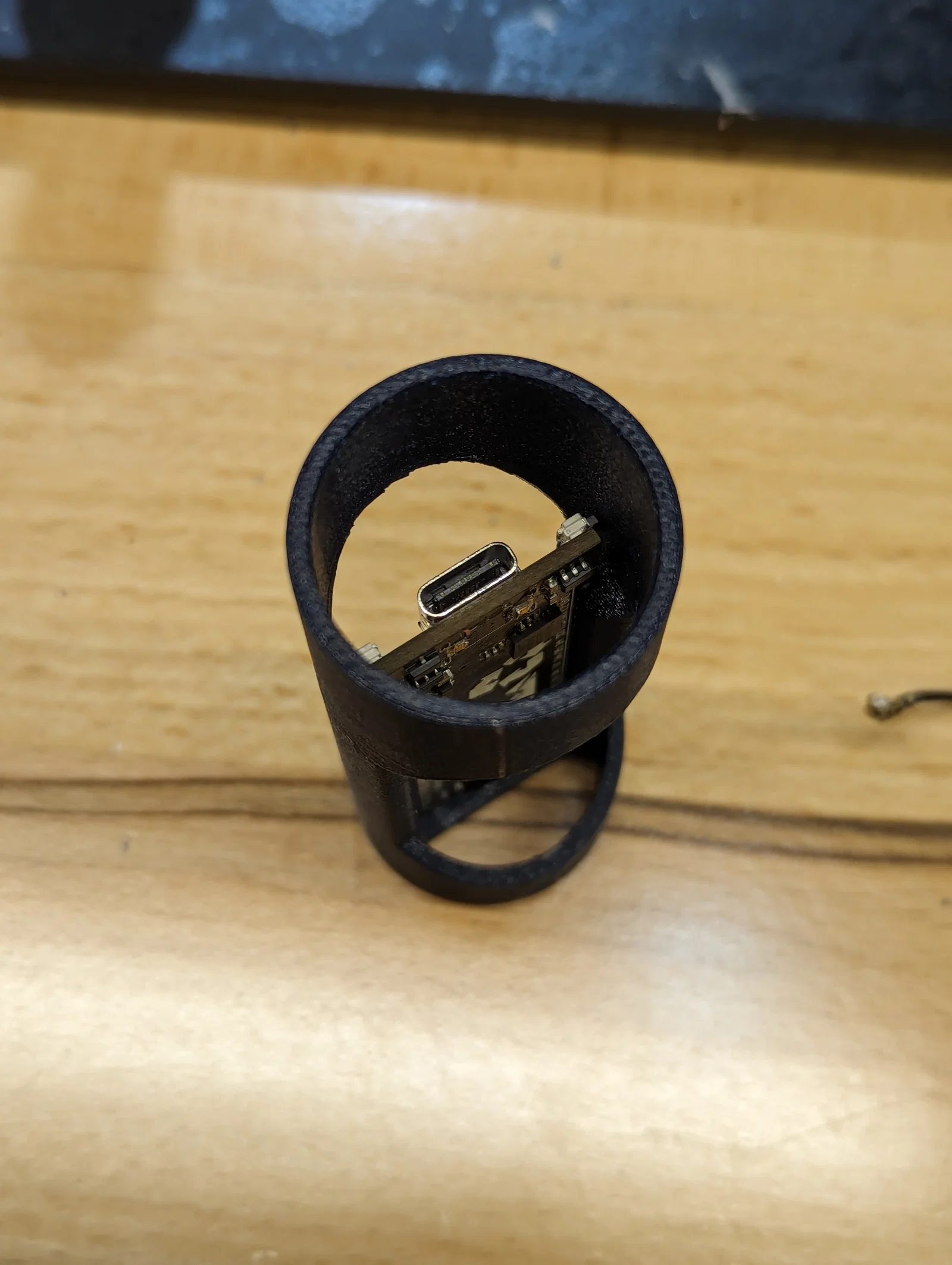

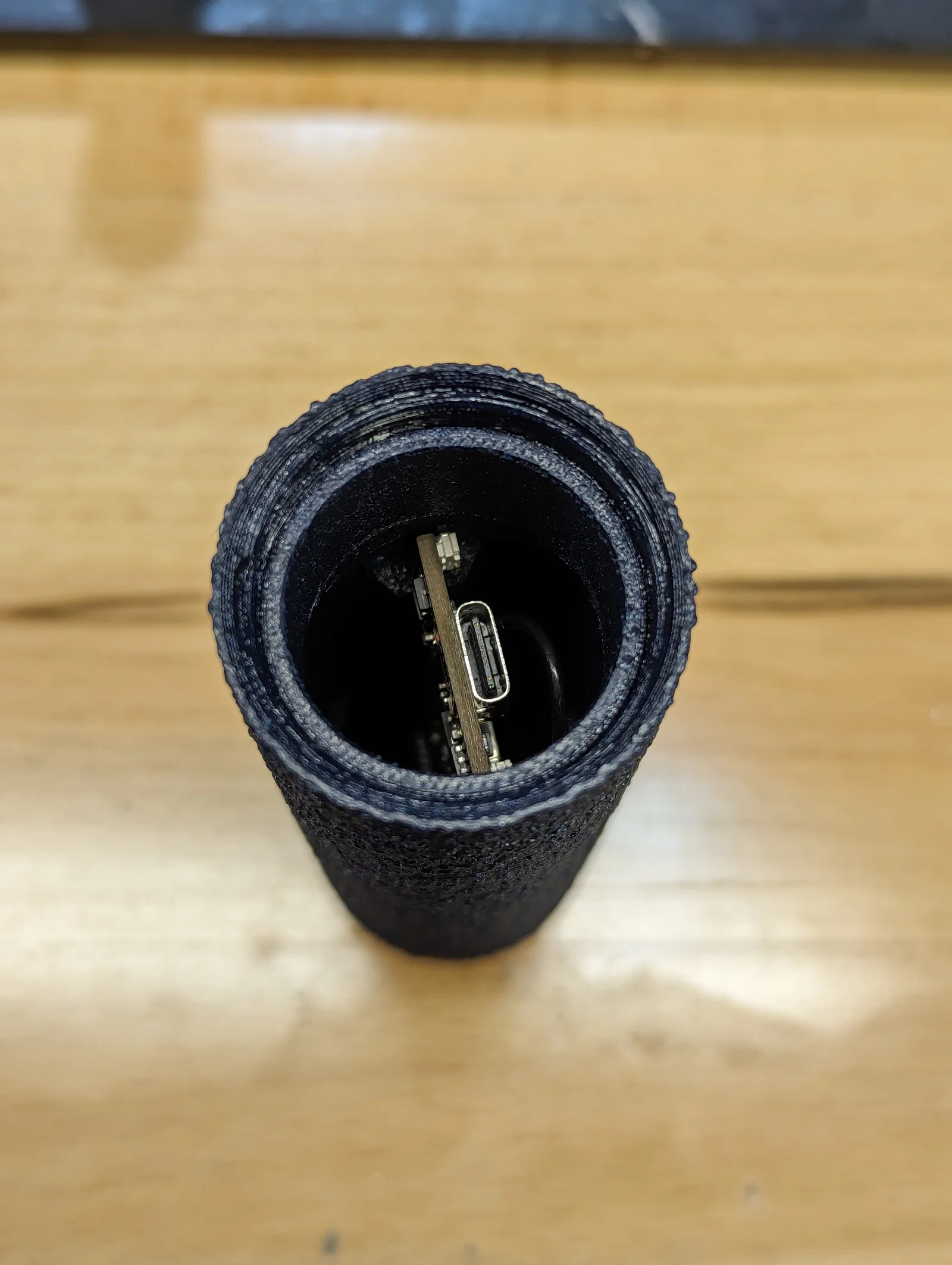

Case gồm 3 phần: một ống vỏ ngoài (outer sleeve), một lõi bên trong (inner insert) để giữ Heltec và trượt vào trong ống, và một nắp (cap) vặn ren vào đáy của ống. Cách lắp ráp nhìn chung khá dễ hiểu. Mình cũng có kèm file cho ngàm gắn cột 1.5 inch và 2 inch. Nói thiệt thì mấy cái ngàm này hơi dở, bạn dùng hose clamp hoặc vài sợi zip tie sẽ ổn hơn. Nhưng mình cần kéo radio ra xa cột vài inch để còn vừa chỗ, do trên cột đã có một anten khác gắn sẵn.

Phần ngàm anten dùng 4 con heat set insert M3x4.5x6mm và 4 vít máy M3x6mm đầu chìm (countersunk). Đây là các món ốc/vít duy nhất cần cho cái enclosure này.

Mình in bằng carbon fiber PETG và bật fuzzy skin cho mặt ngoài của outer sleeve. PETG khá bền UV, thêm carbon fiber giúp ổn định hơn, nhưng ASA sẽ là lựa chọn tốt hơn.

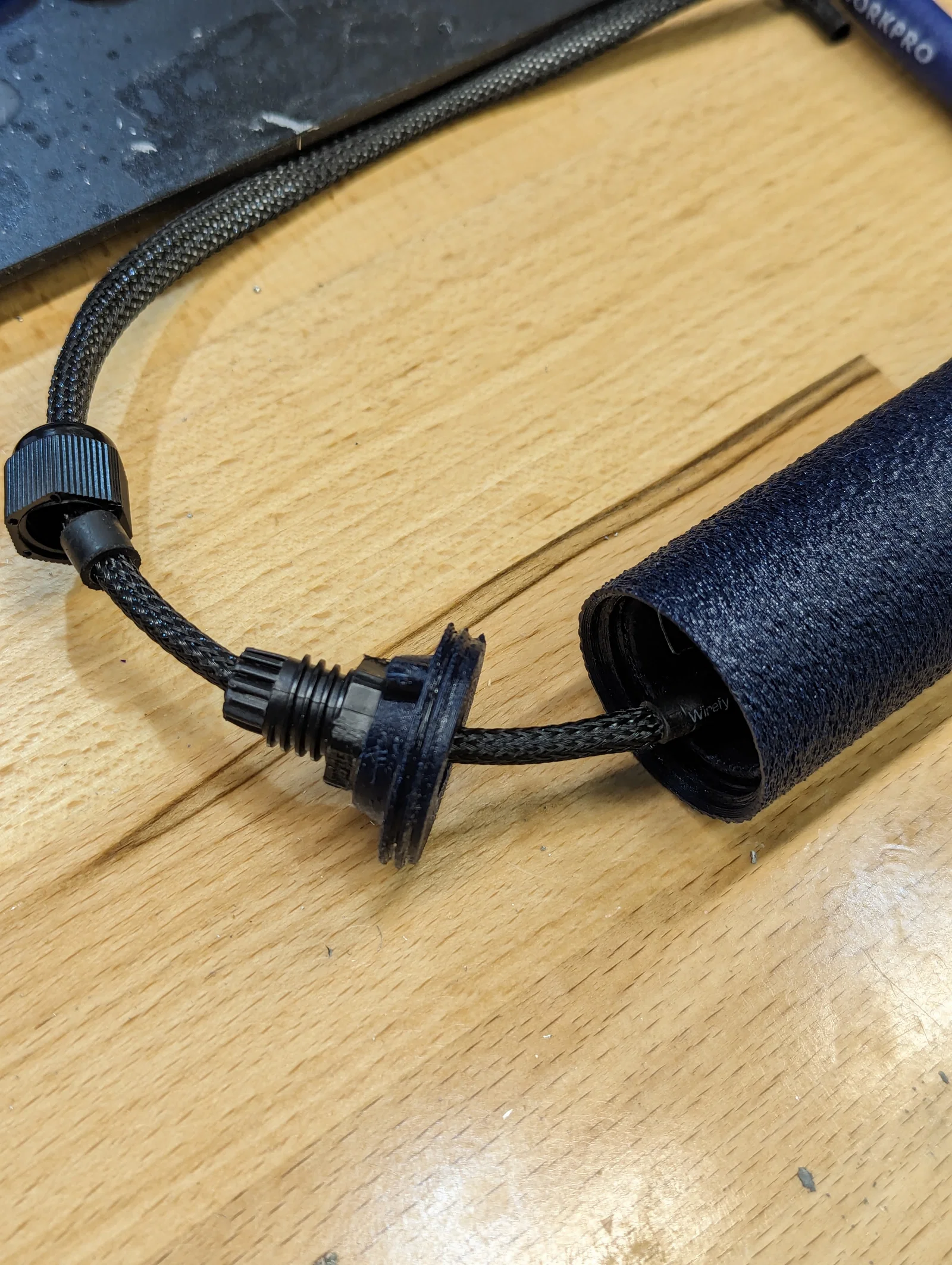

Lưu ý: sợi dây mình dùng để cấp nguồn là dây loa 18awg loại thường, hàn thêm một đầu USB-C vào cuối. Mình luồn dây qua cable gland trước, rồi mới hàn đầu USB-C sau. Mình không biết có sợi cáp USB nào có thể lọt qua cable gland này không.
