Bạc đạn phương vị (Azimuth Bearing) cho kính Hadley Telescope

Remix từ Astronomical Telescope "Hadley" - an easy assembly, high performance Newtonian Tác giả Maff

Tác giả Basti_sch__

Lượt tải
181
Lượt thích
38
Lượt coi
1.390

File 1 282,1 KB

  • trackway_1777026225.stlSTL · 282,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một azimuth bearing cho kính thiên văn Hadley, dùng ống Bowden PTFE như lớp vật liệu giao diện ma sát thấp. Ống Bowden rẻ và dễ mua, nên rất phù hợp để lấy PTFE làm vật liệu cho bearing.

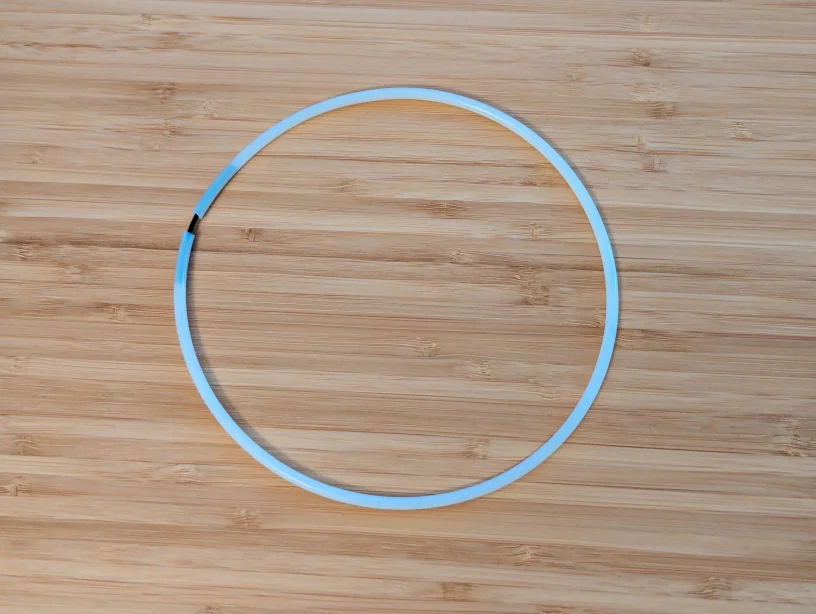

Ống sẽ nằm trong một rãnh chữ V. Đường tâm của rãnh có đường kính 150mm nên ống Bowden không được dài quá 471mm; để ngắn hơn chút so với mức đó. Mình dùng ống Bowden OD 4mm, ID 2mm. Để giúp ống giữ form và nằm yên trong rãnh khi lắp kính, hãy luồn một đoạn filament vào trong ống để nối hai đầu lại với nhau (xem hình thứ hai).

Print Settings:

  • Đây không phải chi tiết chịu lực cao nên dùng cài đặt in mặc định thường là ổn, trừ các lưu ý bên dưới.
  • Infill dạng Grid có vẻ hợp hơn vì với cùng % infill thì nó đặc hơn và hướng ô lưới cũng phù hợp với hướng chịu tải.
  • Có thể giảm thời gian in khoảng 25% bằng cách để zero bottom layers.

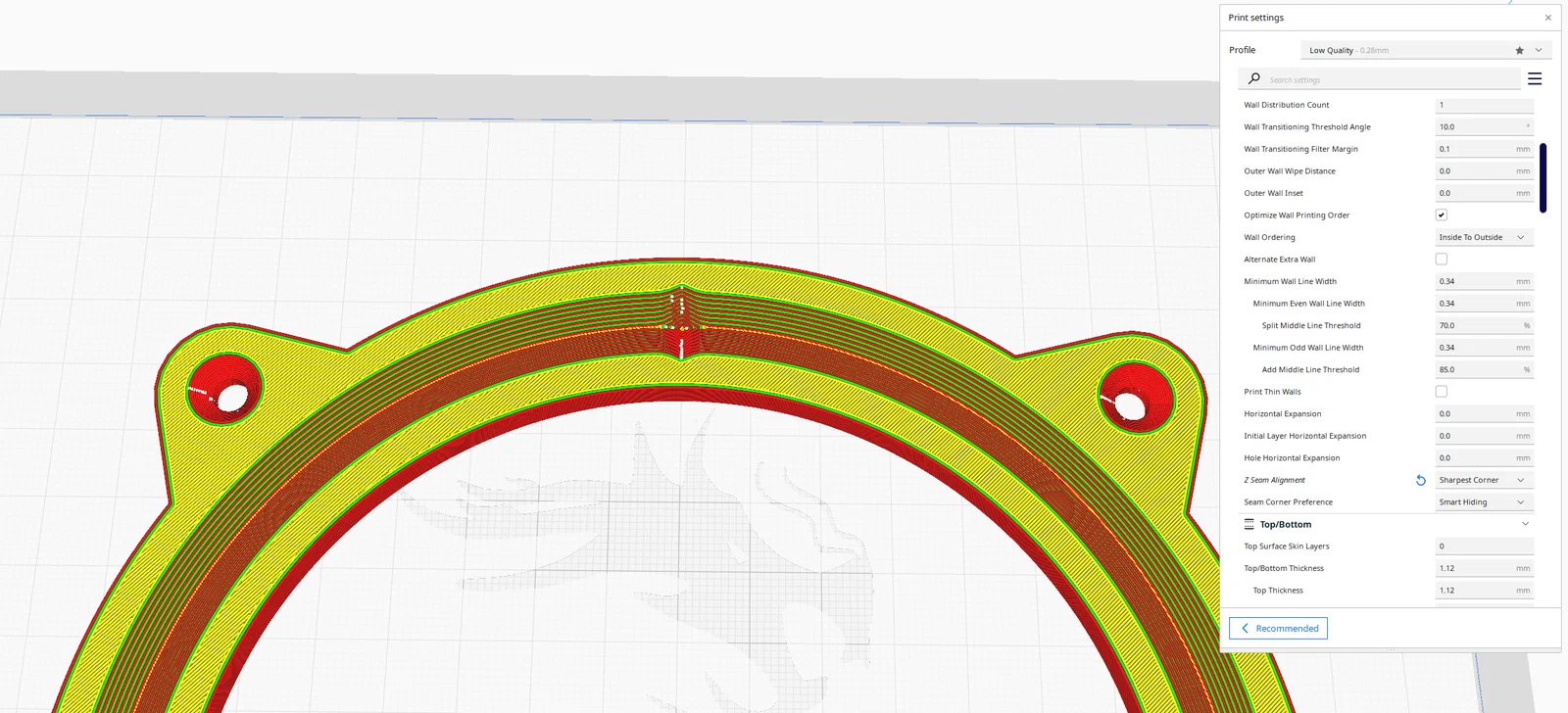

  • QUAN TRỌNG: trong rãnh có một đoạn loe (flared) được thiết kế để đặt z-seam để ống không bị mắc vào. Nhớ đặt z-seam đúng vào đoạn loe đó (xem hình thứ ba). Trong Cura, đặt “Z Seam Alignment” là “Sharpest Corner”. Có thể cần tỉa nhẹ bằng dao hobby để chuyển tiếp được mượt và trơn.

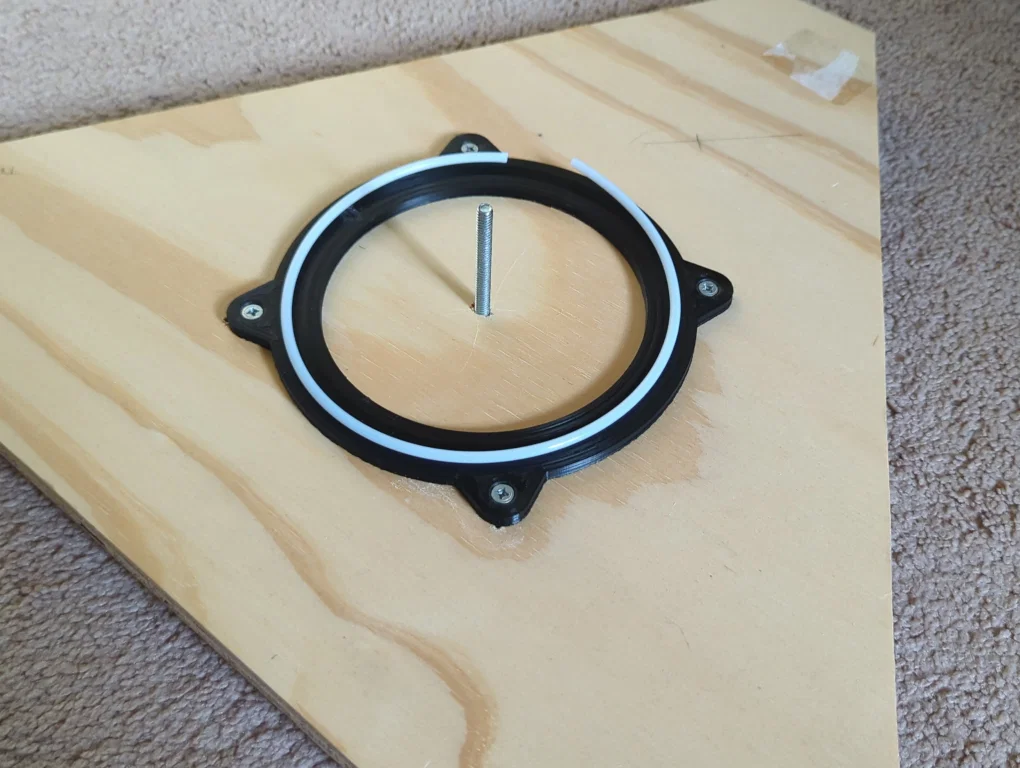

Bạn cần in 2 cái: một cho vòng rãnh chạy phía trên (top raceway) và một cho phía dưới (bottom).
