Bộ vòng đỡ ống kính Losmandy cho kính thiên văn ø177mm

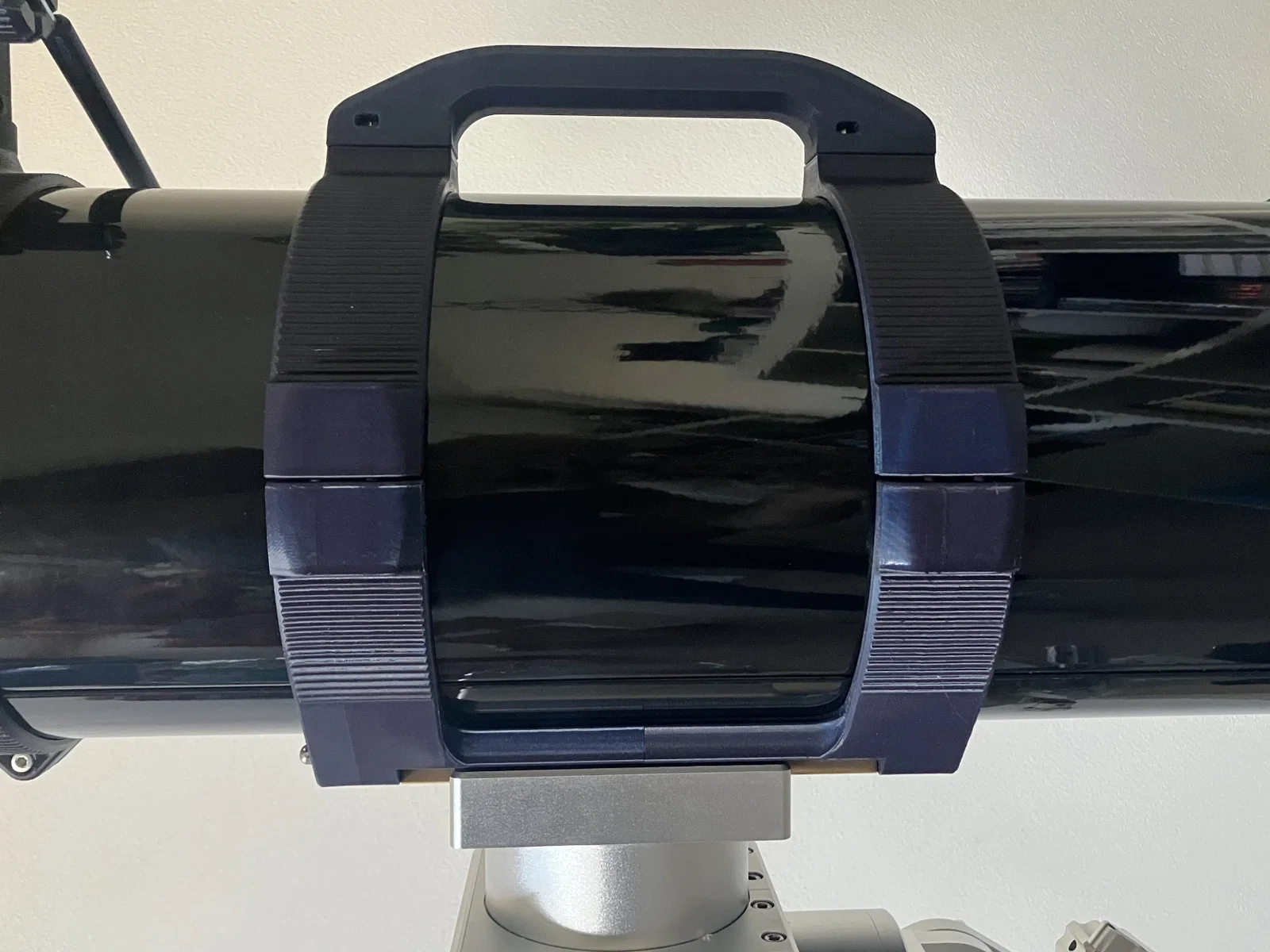

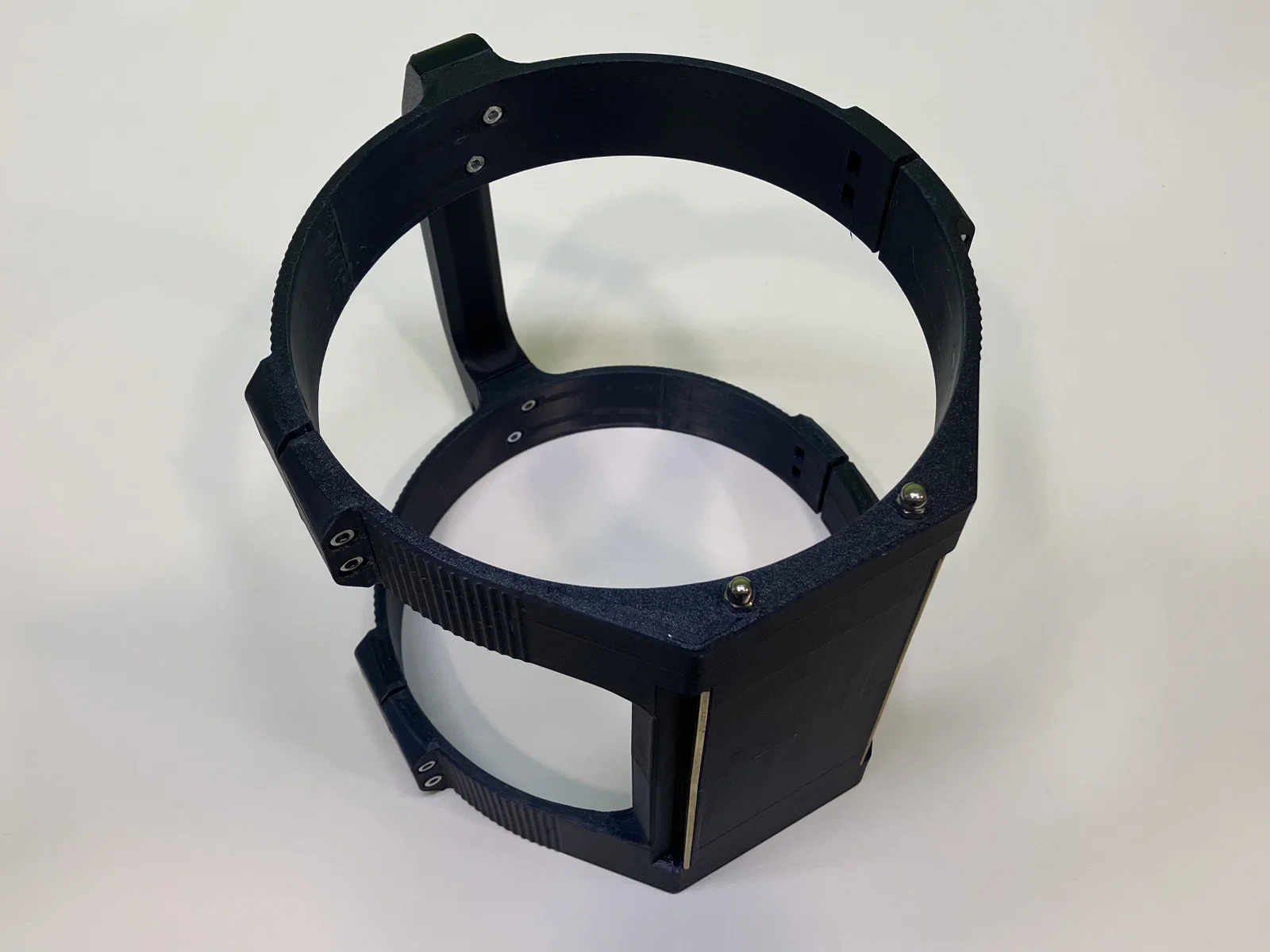

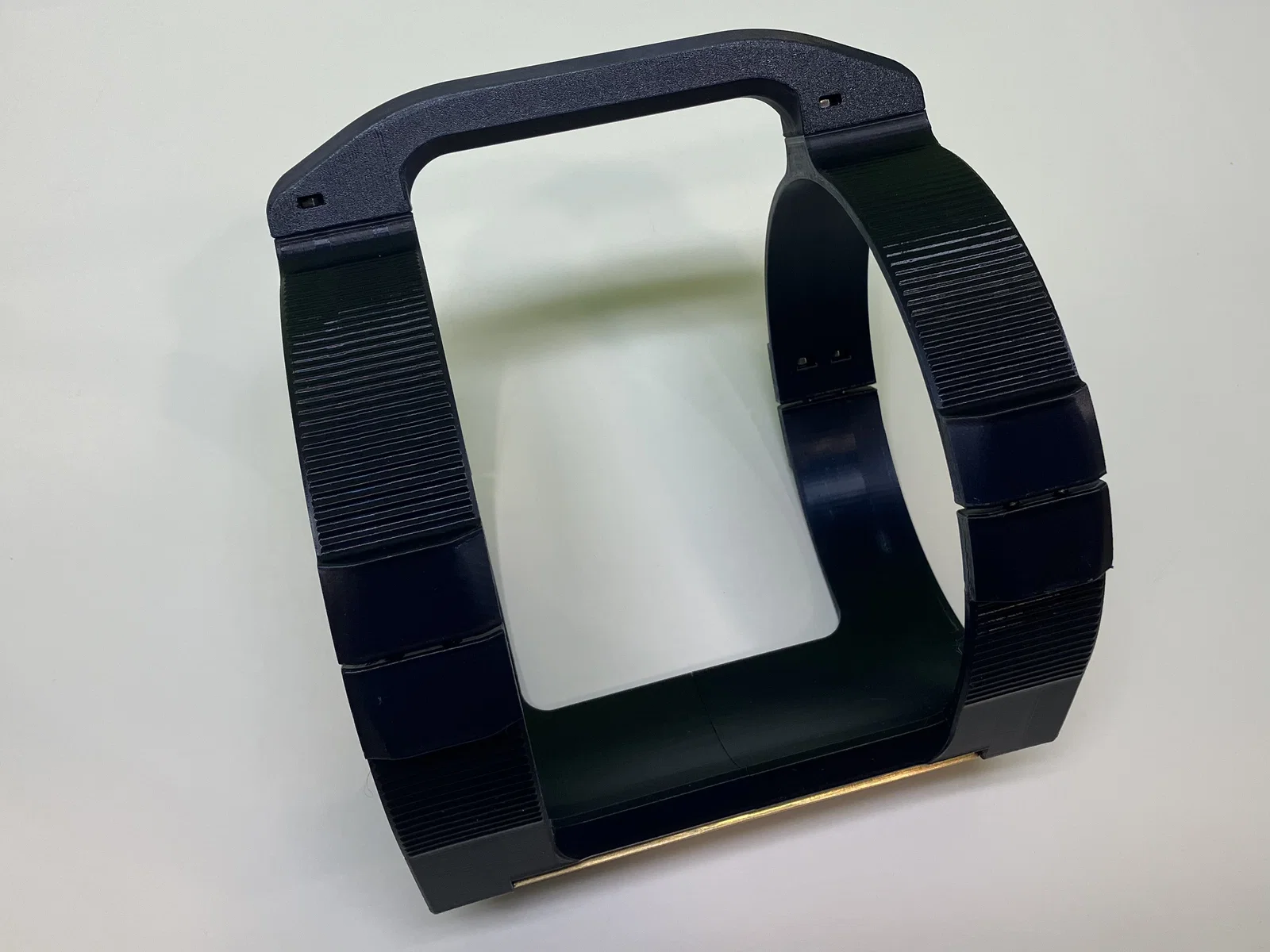

Đây là bộ vòng đỡ ống kính (tube rings) kèm rãnh Losmandy mà mình đang dùng cho kính thiên văn Newtonian 6 inch (150mm). Bộ này vừa vặn với các ống kính đường kính ø177mm của hãng GSO, loại thường được bán lại dưới nhiều thương hiệu khác nhau.

Danh sách vật liệu (BOM)

Hướng dẫn in

Nên dùng chế độ full wall infill bằng cách tăng số lượng tường (perimeters). Khuyên dùng thêm lớp Brim, ít nhất là ở các đầu của mỗi nửa vòng đỡ vì chúng rất dễ bị cong vênh, bong ra khỏi bàn in.

Hướng dẫn lắp ráp

Trước hết, hãy lắp thử các tấm kim loại của rãnh dovetail để đảm bảo độ khít. Ban đầu mình định dán keo nhưng sau thấy không cần thiết. Bạn hãy vặn đai ốc và đai ốc khóa (counternut) ở hai đầu thanh ren để biến chúng thành những con bu-lông dài. Luồn thanh ren qua rãnh dovetail và xuyên qua các lỗ lớn; thiết kế đã có sẵn hốc lục giác để cố định đai ốc, tránh bị xoay. Sau đó, vặn đai ốc chụp đầu tròn vào đầu còn lại để siết chặt cụm dovetail. Hãy đảm bảo các tấm kim loại đã được đặt vào vị trí trước khi siết chặt toàn bộ. Các bước còn lại khá đơn giản.

Ủng hộ

Các thiết kế của mình đều miễn phí và thuộc phạm vi công cộng. Nếu bạn thấy hữu ích, có thể ủng hộ mình tại Ko-fi.

Bộ sưu tập Kính thiên văn

Nếu bạn quan tâm đến các phụ kiện thiên văn khác do mình thiết kế, hãy ghé xem Bộ sưu tập Kính thiên văn trên Printables nhé.
