Gặp Hadley.

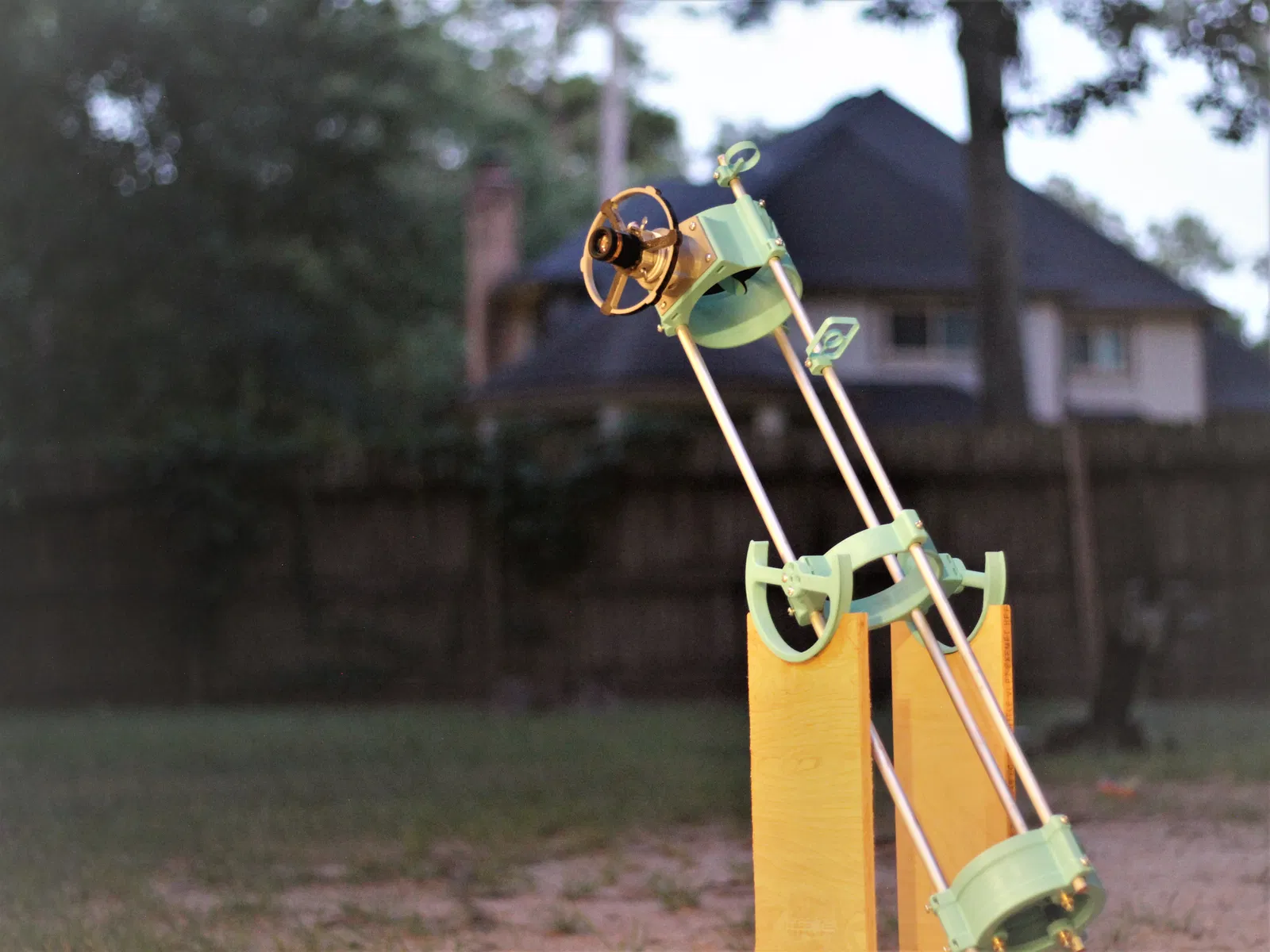

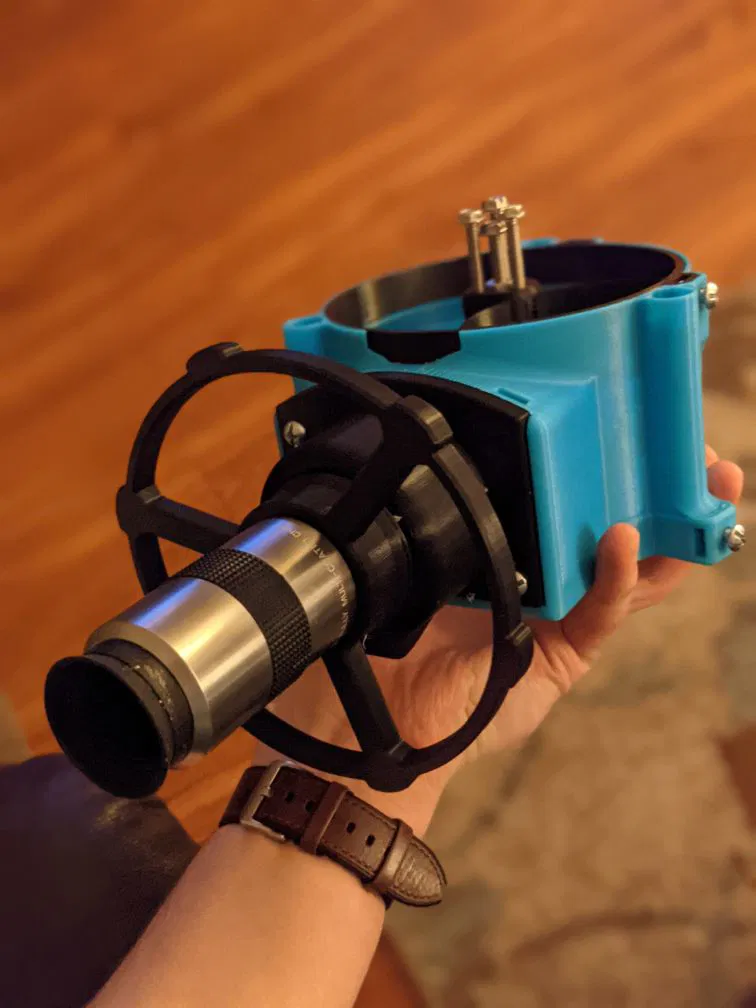

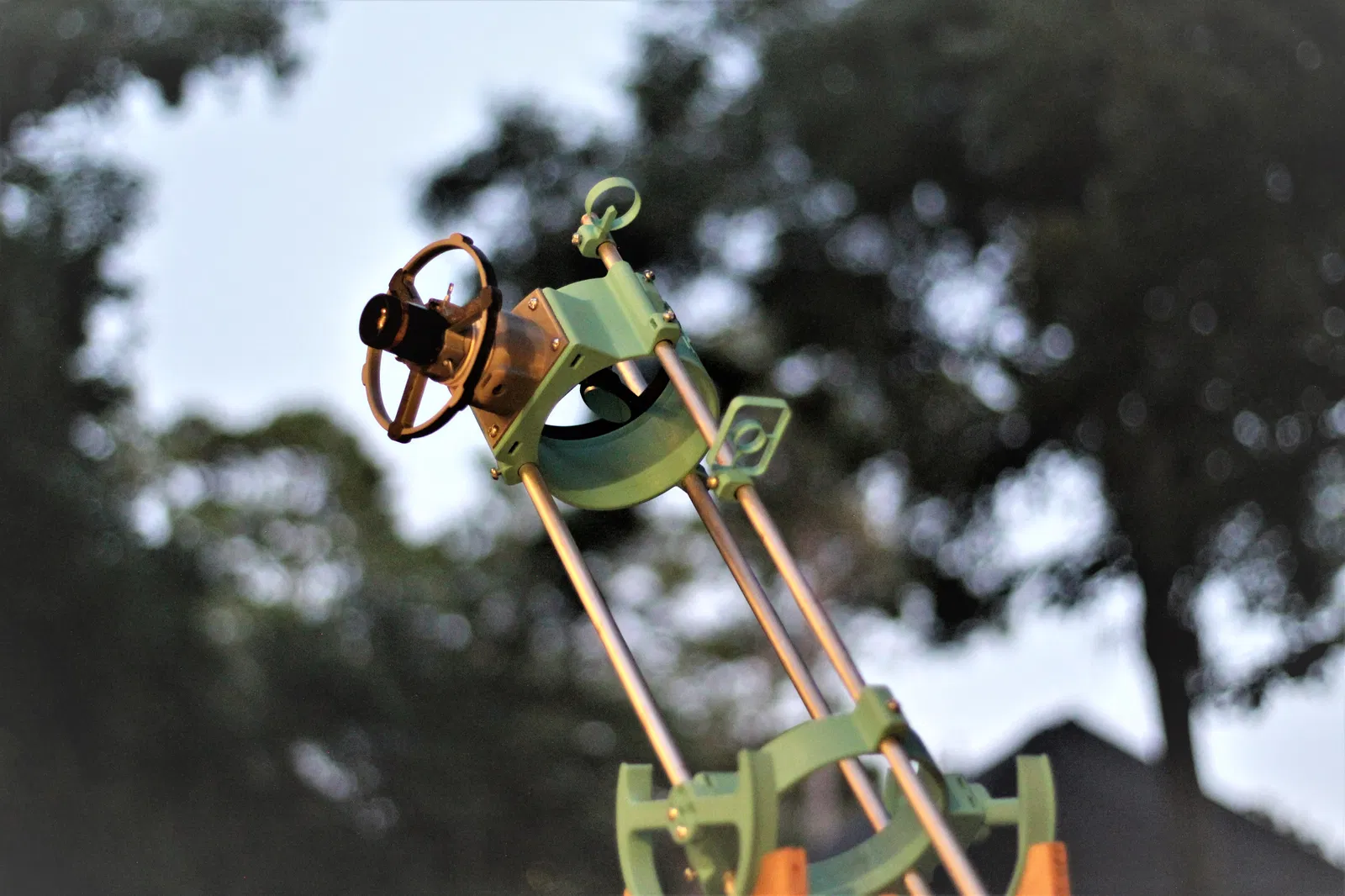

Hadley là một kính viễn vọng rất hiệu suất - sau khi in - nên dễ dàng như đồ nội thất của IKEA để lắp ráp. Chỉ cần ốc vít và keo.

Xây dựng kính viễn vọng là cách tốt nhất để tìm hiểu cách thức hoạt động.

Nhiệm vụ ở đây là tạo ra một giải pháp thay thế hấp dẫn cho phạm vi "Killer-Killer" kém chất lượng, khó sử dụng trong phạm vi 100-200 đô la. Nó vẫn cần một giá treo (chế biến gỗ cơ bản hoặc một túi đậu, hoặc thậm chí là một chân máy kẹp chắc chắn cho đến bây giờ), nhưng nó thực hiện trực quan và hoàn hảo. "Hadley" là một gương phản xạ 114/900mm với sơ cấp hình cầu, thực sự là một parabola hoàn hảo ở kích thước này.

Điều này có chức năng không kém như phạm vi trên mặt đất (tuyệt vời để ngắm chim) hoặc ống kính zoom chậm (F8) cho máy ảnh - nhưng nó thực sự tỏa sáng trong mục đích chính của nó, dành cho thiên văn học trực quan và nhiếp ảnh trên các hành tinh và mặt trăng. Tôi hy vọng rằng bằng cách phát hành điều này, nhiều người sẽ tìm thấy một cánh cửa mở để quan sát hành tinh và thiên văn cấp độ nhập cảnh.

Thay đổi:

• Cập nhật UTA để có túi tốt hơn
• Đã tải lên một LTA mới với mảng núm xoay. Đây là để giải phóng mặt bằng với các núm lớn hơn.
• Lấy một cái rìu đến các hướng dẫn ở đây. Vui lòng xem PDF đính kèm thay thế.
• Đã thêm hướng dẫn hướng dẫn v0
• Đã thêm núm tốt hơn, các điều chỉnh khác
  2023
• Phiên bản của Wigglemore được chứng thực làPhiên bản số liệu chính thức mới ||||||| Đã thêm một số nhện sửa đổi
• Ra mắt một cửa hàng nhỏ cho một vài người muốn bộ dụng cụ
• Tháng 8
  Đã thêm tệp bước
• Bắt đầu hỗ trợ cho phiên bản số liệu
• Đã thêm một rocker in đẹp vào gia đình mod được liên kết.
• Đã thêm một đôi giày Synta/Dovetail như một tiện ích bổ sung. Sử dụng điều này để gắn một finderscope hoặc cảnh chấm đỏ!
• Tháng 7
  Đã thêm một vách ngăn nhẹ như một tiện ích bổ sung
• Đã mở rộng các núm để giải phóng mặt bằng tốt hơn
• Đã thêm một vách ngăn in. Cài đặt lộn ngược, Focuser đối diện dưới UTA.
• Đã thêm một số mod của Mod Mod cho Hadley, cũng như một số phần một lần như Focuser - cho các nhà thiên văn học DIY khác.
• Tạo một bộ sưu tập, nơi tôi sẽ lưu trữ những thứ này để tránh làm lộn xộn trang chính.
• Đã thêm một phương tiện để gắn trên đường xích đạo.
• Đã thêm một tệp in thử nghiệm của người Viking để đảm bảo các ốc vít và thanh đã chọn của bạn (M4 cho người dùng số liệu) phù hợp/rằng máy in của bạn được quay số đủ.
• Bây giờ có một danh sách Amazon cho gương! Một người bạn nắm lấy ba người từ đó, nó dường như kiểm tra.
• Thiết kế: Cấu trúc liên kết có lương tâm, hoặc bản in mà không có hỗ trợ. Đây là lần lặp thứ hai về ý tưởng này sau kính viễn vọng đầu tiên của tôi - một phản xạ màu đỏ lớn (152/1300mm). Dự án đầu tiên của tôi là cá nhân và khó xây dựng; "Hadley" phát sinh như một nhiệm vụ cho thiết kế/khả năng tiếp cận toàn cầu, tính thực tế và khả năng nhân rộng.

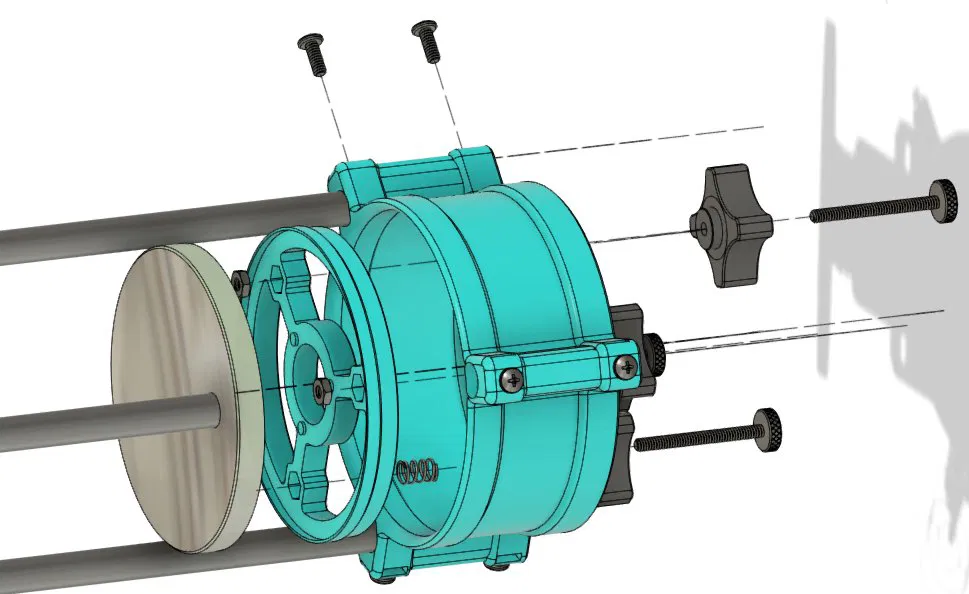

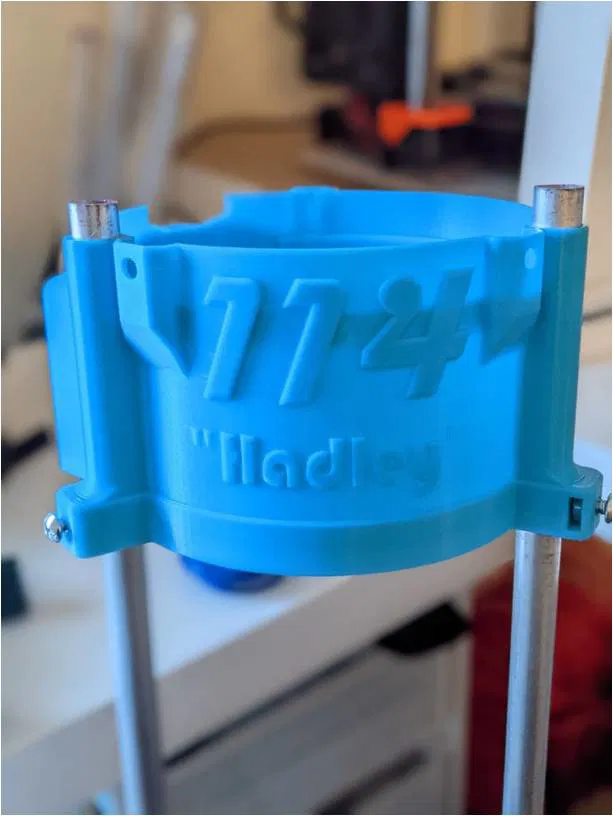

Mỗi phần được thiết kế từ dưới lên trên cùng với FDM, và trải qua rất nhiều thử nghiệm để đảm bảo nó hoạt động tốt. Mỗi STL đều có định hướng lý tưởng và đối với tất cả mọi thứ trừ người tập trung (được củng cố bởi backspan của thùng thị kính) - các bộ phận được định hướng không chỉ To

In hỗ trợ miễn phí,

Nhưng cũng để có sự cắt tối thiểu trong mặt phẳng của các lớp - mọi thứ đều theo định hướng mạnh mẽ nhất cho công việc của nó.Nó chỉ sử dụng một loại chủ đề vít (trong hai hoặc ba độ dài), một loại đai ốc và gương đơn giản/giá rẻ - sự thỏa hiệp tốt nhất về chi phí/hiệu suất.Sự lựa chọn của gương

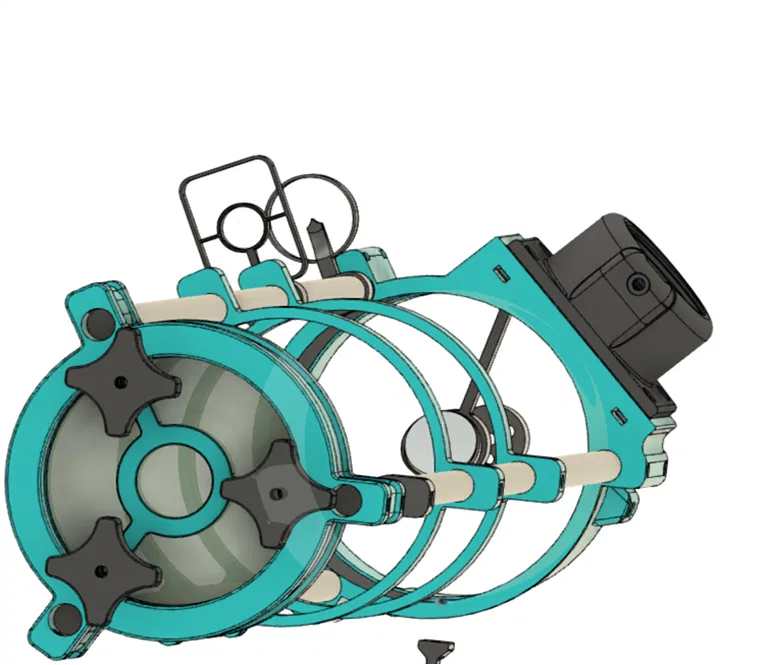

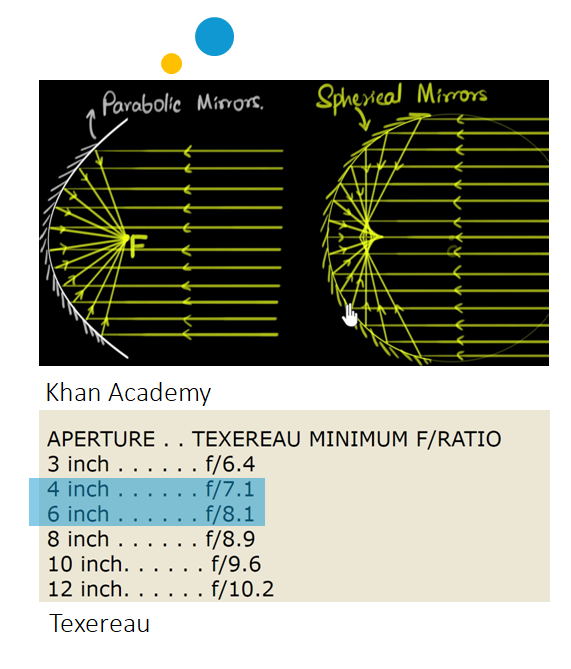

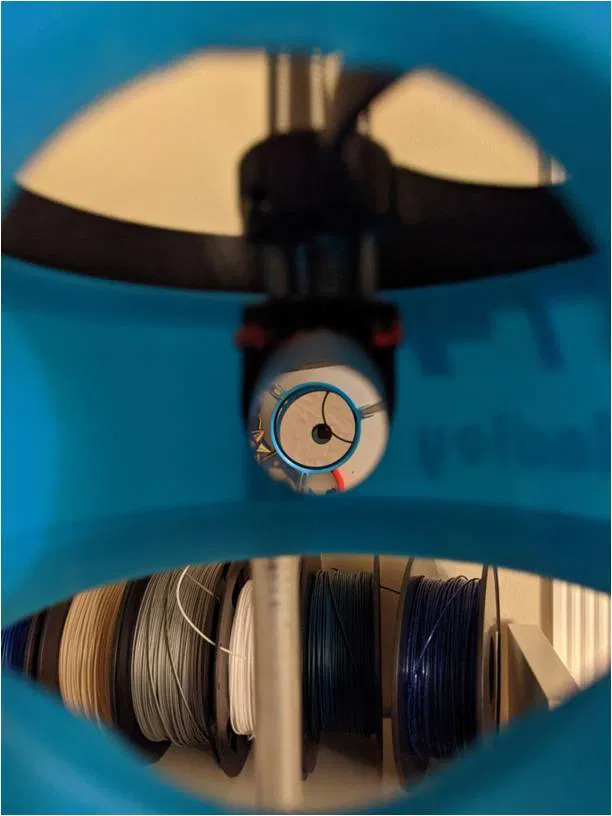

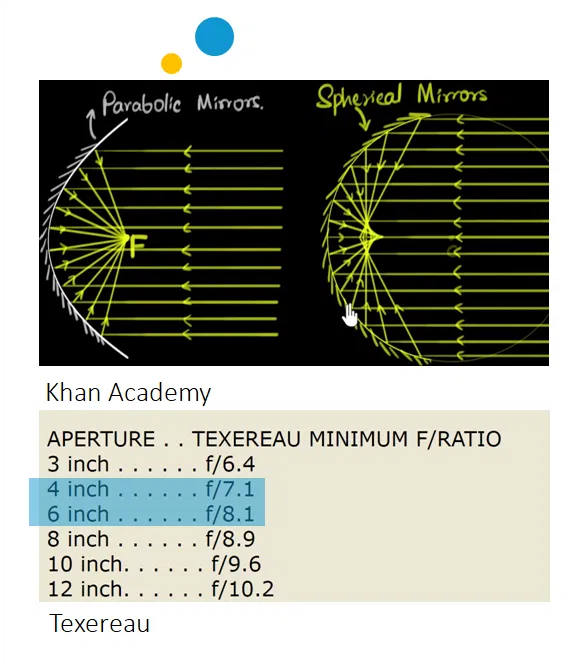

Nó xảy ra rằng gương parabol rất đắt tiền. Nhưng trong một số tỷ lệ/kích thước tiêu cự nhất định, một tấm gương hình cầu là đủ gần. Và điều này rất lớn, bởi vì một tấm gương có tiết diện hình cầu là (tương đương) tầm thường để tạo ra độ chính xác gần phân tử ... xem xét.

Khi nó xảy ra, nhiều phạm vi thương mại tạo ra một sự thỏa hiệp tương tự, mặc dù hầu hết trong số này nằm ngoài phạm vi "tốt". Thận trọng khi mua kính viễn vọng thương mại trong phạm vi 100-150mm.

Tại thời điểm đăng, các bộ gương này (cặp phụ và thứ cấp hình cầu 114/900mm) có thể được tìm thấy với giá khoảng 20 đô la trên eBay hoặc AliExpress. Điều này dễ bị biến động.

3D - in kính viễn vọng

Đây là một dự án khá liên quan - phải mất khoảng 100 đô la vật liệu (cộng với thị kính, một cặp tốt có thể tổng cộng 50 đô la) nhưng cực kỳ bổ ích.

In

Vui lòng đọc các mô tả trên các tệp/ReadMe đính kèm.

Có nhiều mặt hàng dư thừa.

Cần biết |Không bao giờ chỉ nó vào mặt trời

Nghiêm túc - nhớ những con kiến ​​rán trong kính lúp? Vâng, đây là một kính phóng đại thực sự lớn. Đối với người dùng nâng cao hơn muốn thực hiện quan sát năng lượng mặt trời với các bộ lọc thích hợp - hãy lưu ý rằng thiết kế mở của Hadley cũng sẽ tập trung ánh sáng mặt trời bên ngoài đường dẫn quang, vì vậy điều này thực sự cần một vách ngăn đầy đủ (thậm chí một ống cardstock).

Tránh nhiệt
Điều này đúng với bất kỳ bản in nào trong PLA - nếu nó đạt đến 110F, nói trong một chiếc xe hơi nóng, các bản in sẽ biến dạng. ABS/PETG làm cho có thể ít lo lắng hơn, mặc dù tôi đã bị biến dạng PETG (một chút) ở Texas Heat.

Làm sạch gương?
Thứ nhất: Không bao giờ sử dụng khăn, giẻ rách, vv trên gương của bạn.

Đây là những quang học đầu tiên của người Viking - hoàn toàn khác với gương và ống kính mà bạn có thể quen. Không có thủy tinh bảo vệ quang học, thực sự chúng chỉ là một lớp nhôm dày phân tử trên một bề mặt thủy tinh mịn. Cả hai đều cực kỳ dễ bị hư hại. Dấu vân tay/bụi sẽ không làm tổn thương quan điểm nhiều như bạn nghĩ. Nếu các gương thực sự đủ bẩn để làm tổn thương quan điểm, hãy tìm kiếm các hướng dẫn chi tiết đề cập đến việc làm sạch bằng đầu ngón tay của bạn.
Thị giác là một câu chuyện khác - xử lý cẩn thận, nhưng bạn có thể làm sạch chúng cẩn thận bằng cách sử dụng khăn lau ống kính.
Hướng dẫn lắp ráp/hóa đơn vật liệu

Hóa đơn vật liệu

A: Nhận bộ dụng cụ vít/gương/thị kính đầy đủ từ tôi tại

Kissner Optik

!!B: Người dùng số liệu:Cuộn qua các bản phối lại, hiện có hỗ trợ đầy đủ!

C: Người dùng Đơn vị Hoàng gia:Xem hướng dẫn vật liệu hoặc hướng dẫn lắp ráp đầy đủ. Cuối cùng, bạn cần khoảng $ 80 trong lò xo, ốc vít, các loại hạt, quang học và thanh kim loại - tất cả đều rất dễ lấy nguồn trực tuyến/trong các cửa hàng.

Nhà thiết kế kính viễn vọng phản chiếu Newton ||||||| Mel Bartels, https://www.bbastrodesigns.com ||||||| Lắp ráp

Lắp ráp rất đơn giản và linh hoạt -

Đọc hướng dẫn đính kèm.

Câu hỏi thường gặp

Tôi có thể thấy gì với Hadley?

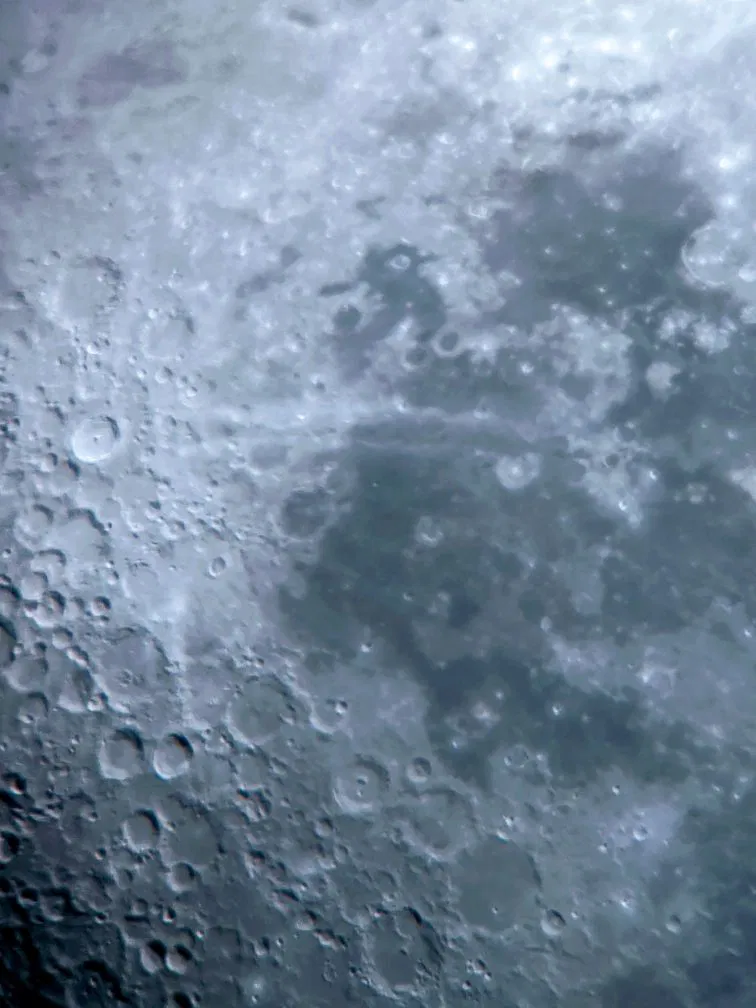

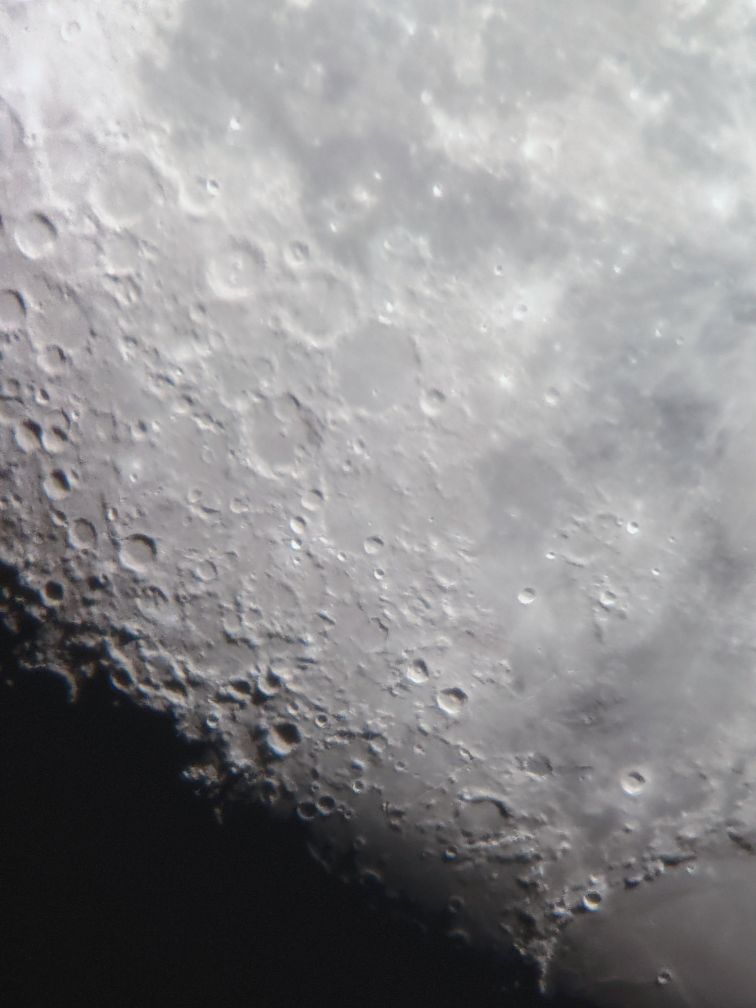

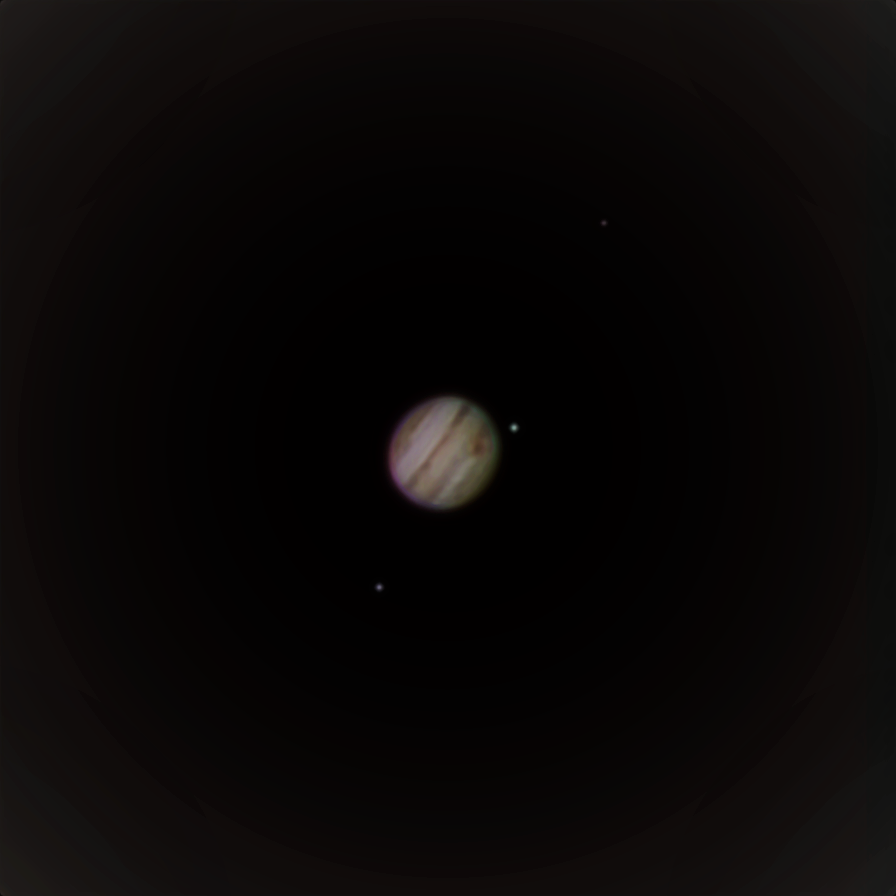

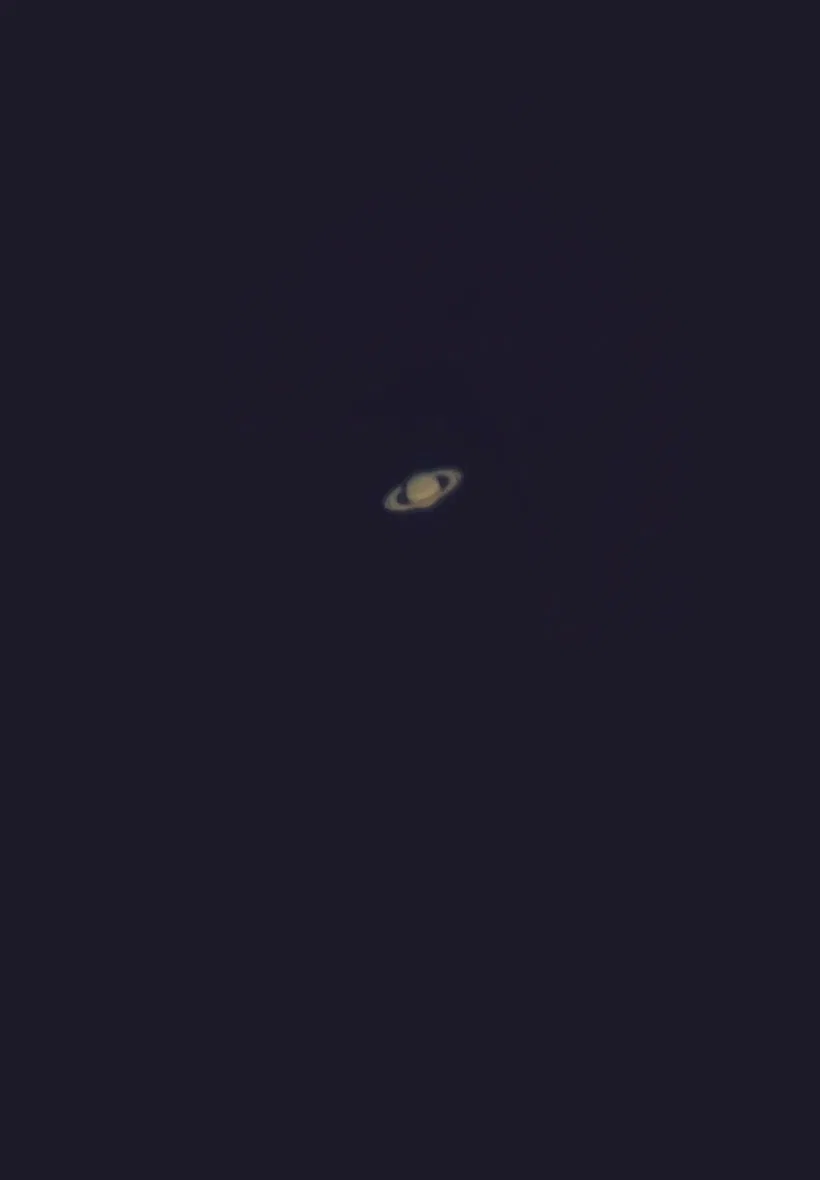

Mặt trăng và các miệng núi lửa của nó, biển và rales trong chi tiết đáng kinh ngạc. Chi tiết hành tinh phong phú - Các vòng của Sao Thổ (như được hiển thị); Bão trên Sao Mộc, Mây bụi và Hẻm núi trên Sao Hỏa. Một vài trong số các vật thể bầu trời sâu sắc nhất - Nebulae, một số thiên hà nhất định và các cụm sao phong phú - tùy thuộc vào bầu trời của bạn tối.Tôi có cần phải trung tâm-dot gương của mình không?

Theo tôi, Collimation có thể đạt được với một nắp mà không cần trung tâm đánh dấu gương. F/8 đủ chậm để dung sai va chạm bị lỏng.

Điều gì sẽ xảy ra nếu tôi sử dụng số liệu/không thể tìm thấy ốc vít đế quốc?
Hiện tại, có các bản phối lại có sẵn và các ghi chú trong các bản phối lại nói. Hỗ trợ chính thức cho M4/M5 HARDware đang được tích cực phát triển.

Tôi sử dụng con nhện nào?

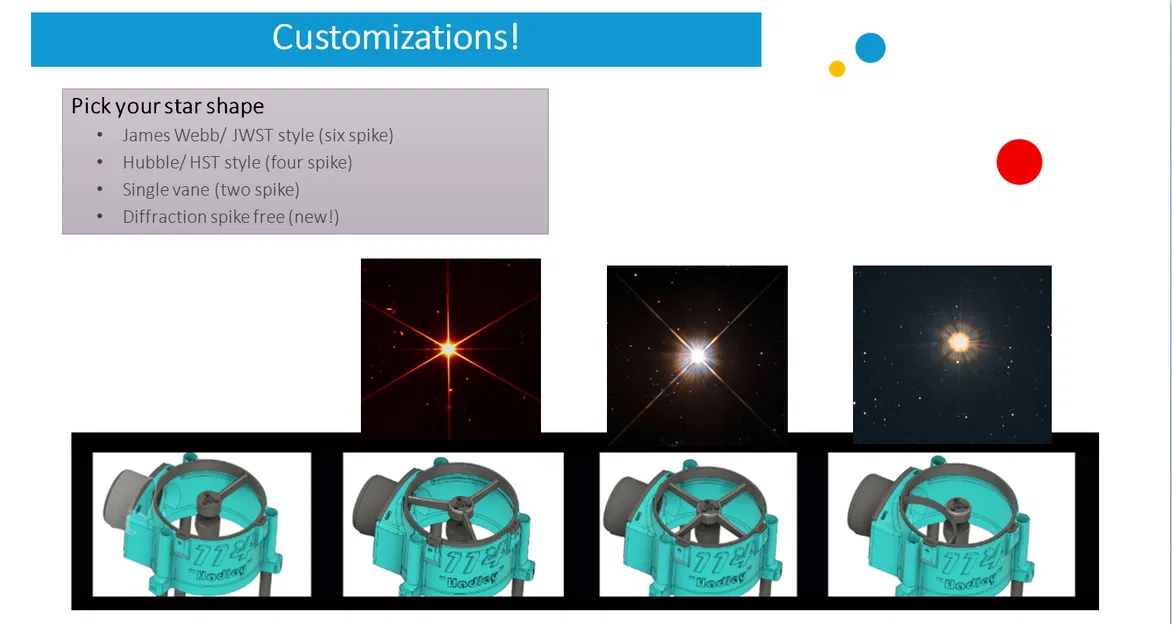

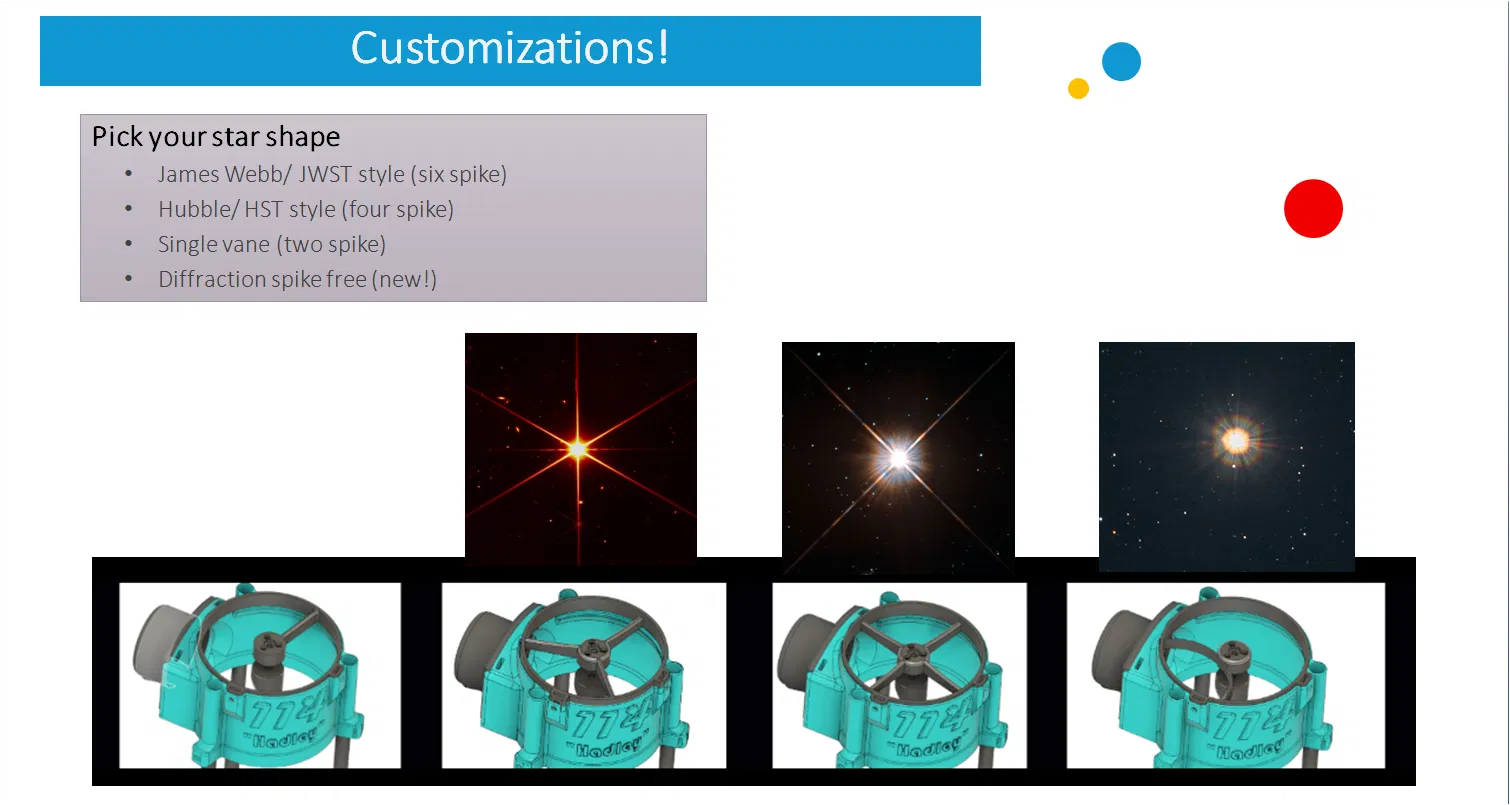

Điều đó tùy thuộc vào bạn - hãy tìm bức tranh ở trên cùng thảo luận về các gai nhiễu xạ. Bạn có thể nhận thấy tất cả các hình ảnh từ Kính viễn vọng không gian nổi tiếng của Hubble Hubble có bốn ngôi sao nhọn và hình ảnh của JWST đều có sáu điểm (bỏ qua tất cả các tạo tác nhiễu xạ khác). Điều này là do hỗ trợ gương thứ cấp - và với Hadley, bạn có thể chọn cái nào bạn có!

Những phần nào cần một đai ốc bị giam cầm?
Chỉ là con nhện. Các phần nhiệt và các phiên bản phối lại khác đang trên đường. Nếu bạn đang in ngón tay cái của riêng mình, chúng cũng cần một hạt bị giam cầm.

Tại sao tôi bắt đầu với Imperial?
Nguyên mẫu của tôi chủ yếu là M4 - nhưng đó là một hodgepodge có độ dài khác nhau, các luồng, v.v. Tôi nhận ra nếu tôi phát hành nó, BOM sẽ bị phức tạp và đắt tiền, giống như nhiều thiết kế kính viễn vọng 3DP khác ngoài kia. Tôi muốn tránh cạm bẫy đó. Tôi muốn phiên bản mới này có thể thực hiện được mà không cần đặt hàng bất cứ thứ gì (ngoại trừ gương). Vì vậy, để hỗ trợ điều đó - tôi chỉ sử dụng những gì tôi có thể tìm thấy trong các cửa hàng. Đáng buồn thay, ốc vít máy số liệu khó tìm hơn nhiều ở đây.

Tôi đang làm việc để cung cấp một con nhện sửa đổi để chứa các đai ốc M5 cao hơn.
Tôi có thể đặt cái này lên một giá treo/sử dụng nó để chụp ảnh thiên văn không?

Vâng, mặc dù nó hơi "chậm". Tôi cung cấp các tệp đã sửa đổi trongBộ sưu tập

Trên trang web này. Một giao diện cho vòng ống 6 inch được tìm thấy

đây.
Nếu bạn muốn tạo ra một bản sao Hadley, hãy thử gương f/4, lò xo nặng hơn và thứ cấp lớn hơn (44mm).Tôi có thể đính kèm FindersCope không?Có, giống như trên. Tôi đã cung cấp mộtGiao diệnĐối với 6x30, và một chiếc giày dovetail hiện được bao gồm. Một giao diện Telrad cũng không quá khó để thực hiện.

Bạn có thể thêm phần X?
Trong lý do, tôi muốn làm cho điều này trở nên chức năng nhất có thể. Nhưng thời gian của tôi khan hiếm khi là một sinh viên tốt nghiệp và người tìm việc nên mọi thứ chậm chạp.Điều này có quy mô lên hay xuống không?Có, nhưng các tổ chức vít và các thách thức kỹ thuật cũng vậy. Tôi có ai đó đang cố gắng tạo ra một hadley tám inch, vì vậy chúng tôi sẽ xem nó diễn ra như thế nào. Dài hạn, tôi sẽ phát hành các phiên bản 5 và 6 inch, cũng như các phiên bản khúc xạ.

Sửa đổi, vv:
Bạn có thể tìm thấy các bộ phận bổ sung, cải tiến, thay thế trong bộ sưu tập của tôi

Ở đây
. Hỗ trợ các tập tin này là tốt!

Discord: Tôi có thể nhận được nhiều hỗ trợ/cộng tác hơn ở đâu?
Tôi đang thử một máy chủ Discord cho dự án này.Ngoài ra, máy chủ thiên văn quan sát này là một không gian phi thường cho không gian. Kết nối với các nhà thiên văn nghiệp dư khác, nhận lời khuyên, thực hiện các thách thức quan sát và hơn thế nữa!Tin nhắn #Resource
