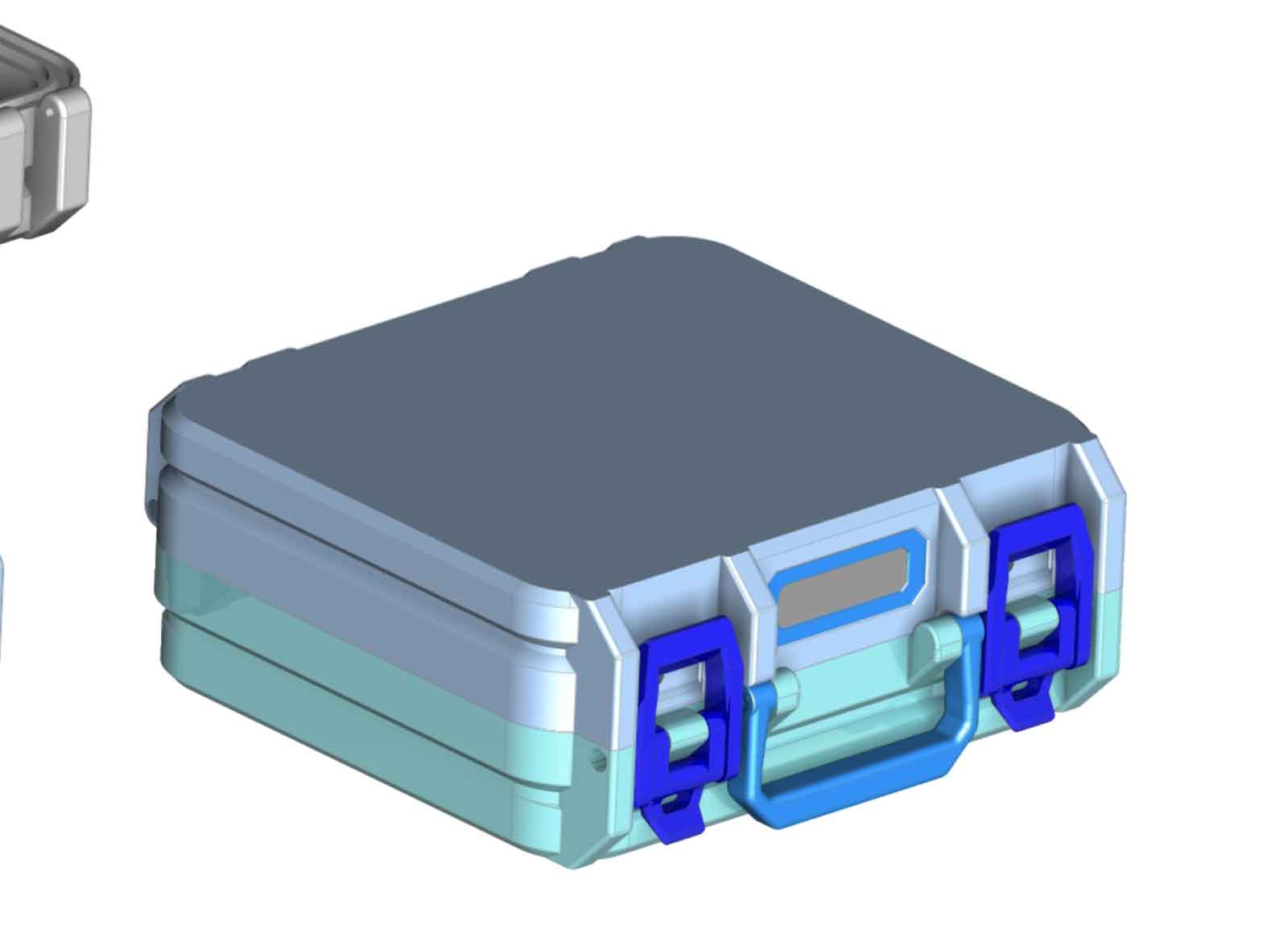

MINI Box For Stuff (vừa A1 MINI / Prusa Mini) v1.3

Đây là bản mini của mẫu Box For Stuff của mình. Hộp/case này được thiết kế để vừa với máy in cỡ Bambu A1 MINI hoặc Prusa Mini với bàn in 180x180mm. Mình không có A1 Mini, nhưng mình đã kiểm tra là thiết kế này slice đúng khi dùng profile A1 Mini (đã đính kèm). Mình đã in prototype của hộp này trên X1C và mọi thứ chạy ổn, nhưng nếu bạn làm trên A1 Mini hoặc Prusa Mini thì làm ơn cho mình xin feedback.

Mình cũng có kèm các mẫu đế và nắp dạng modular (tùy chọn) mới, có các trụ để bắt các modular insert bằng vít M3. Các module insert trống (blank insert modules) dùng chung với đế/nắp modular không nằm trong bài này, mà được đăng riêng để mọi người remix—bạn có thể xem tại đây:

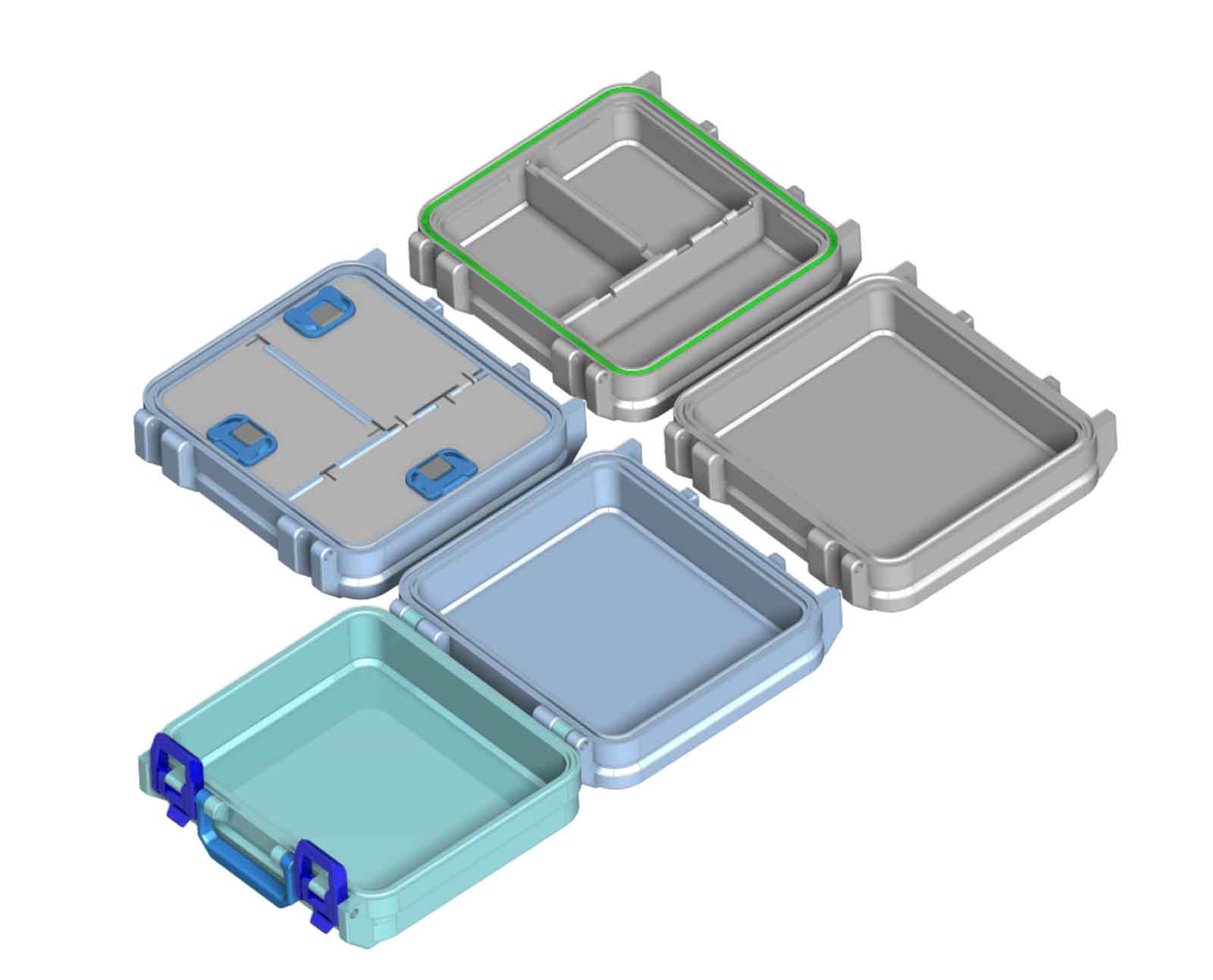

Dưới đây là phần tóm tắt các lựa chọn nắp và đế để bạn dễ chọn plate/mẫu cần in (nếu có thắc mắc, vui lòng comment):

BASES:

• BFS_MINI_7K_BASE.stl (đế trơn, dùng được với tất cả các loại nắp)
• BFS_MINI_v9A_MODULAR_BASE.stl (đế có trụ, chỉ dùng với — đừng in cái này nếu bạn không định dùng insert module bắt vít).

LIDS:

• BFS_MINI_7K_LID-w_GASKET.stl (nắp trống, cần miếng gioăng TPU “BFS_MINI_7K_LID_TPU_GASKET.stl”)
• BFS_MINI_7K_LID_PLAIN.stl (nắp trống, không dùng gioăng TPU)
• BFS_MINI_7K_LID-w_GASKET_3_COMPARTMENT.stl (nắp 3 ngăn, cần gioăng TPU “BFS_MINI_7K_LID_TPU_GASKET.stl”)
• BFS_MINI_7K_LID_PLAIN_3_COMPARTMENT.stl (nắp 3 ngăn, không dùng gioăng TPU)
• BFS_MINI_v9A_MODULAR_LID-w-GASKET.stl (nắp có trụ và tùy chọn gioăng TPU, chỉ dùng với — đừng in cái này nếu bạn không định dùng insert module bắt vít).
• BFS_MINI_v9A_MODULAR_LID-NO-GASKET.stl (nắp có trụ, không có tùy chọn gioăng TPU, chỉ dùng với — đừng in cái này nếu bạn không định dùng insert module bắt vít).

Để hỗ trợ lắp ráp, mình có một số hướng dẫn trên website. Hướng dẫn này không dành riêng cho hộp basic này, nhưng vẫn có các phần lắp ráp quan trọng. Hướng dẫn đó cho một hộp lớn hơn và nhiều tính năng hơn, nhưng có minh họa cách lắp latch và hinge.

Danh sách Bill Of Materials để lắp ráp như sau:

(2) M3 x 10mm SHCS (để giữ “cleats” của latch vào phần nắp trên của hộp)
(2) M3 x 20mm đến 30mm SHCS (cho hinges/bản lề)
(2) M3 x 20mm SHCS (latches)
(2) M3 x 30mm SHCS (latches)
SHCS = Socket Head Cap Screws

Ngoài ra, nếu dùng phiên bản nắp 3 ngăn, bạn sẽ cần thêm:

(6) M3x6mm Button Head Cap Screws (BHCS) - hoặc bất kỳ vít M3x6 đầu button nào.

Các model này được thiết kế để in không cần support. Bạn có thể dùng file 3MF đi kèm, đã set cho Bambu A1 Mini với các thông số sau:

• 2 walls (riêng phần doors dùng 3 walls)
• Arachne Wall Generator
• 15% rectilinear infill cho hầu hết các part (các part của latch dùng 100% infill)
• Chỉ dùng brim cho các part lớn của hộp

Profile có một plate multicolor và một plate cho gioăng TPU. Hãy bỏ các part bạn không định dùng.

Ghi chú nhỏ về gioăng TPU “gasket”: nó sẽ không đảm bảo kín nước, vì có quá nhiều yếu tố ảnh hưởng.

Mình cũng có kèm một nhãn trống (blank label), bạn có thể tùy biến trong slicer (trên Multicolor plate), và một nhãn thiết kế để dùng với tem 12mm Brother P-Touch.

Thông tin lắp ráp:

Mình khuyên bạn nên đeo kính bảo hộ khi lắp, vì có vài chi tiết (như doors) cần bấm/snap vào đúng vị trí.

Latch, nhãn và các part khác lắp tương tự như hộp mô tả ở đây. Latch có phân biệt trái/phải. Latch dùng vít SHCS 20mm và 30mm. Con vít 20mm được lắp sau cùng, và ở hông phần base của hộp có một lỗ để hỗ trợ thao tác lắp vít 20mm. Mình có kèm một latch dài hơn (bambu_a1_toolbox_8e_taller_latches-l-r.stl) phòng khi latch gốc bị quá khít. Latch dài hơn cũng đã có trong profile 3mf.

Các “cleats” mà latch kéo vào nằm trên nắp. Các part này giống hệt nhau và cần 2 cái. Cleats trượt vào vị trí rồi được giữ bằng vít M3x10mm SHCS. Nếu bạn thấy cleats trượt vào quá khít, có thể chà nhám phần tai (ears) chạy trong rãnh dovetail trên nắp. Nếu vẫn không ổn, bạn có thể thử , được thiết kế để có độ hở nhiều hơn.

Bản lề (hinges) của hộp này có thể dùng (2) vít SHCS 20–30mm, lắp từ bên ngoài vỏ hộp và hướng vào tâm.

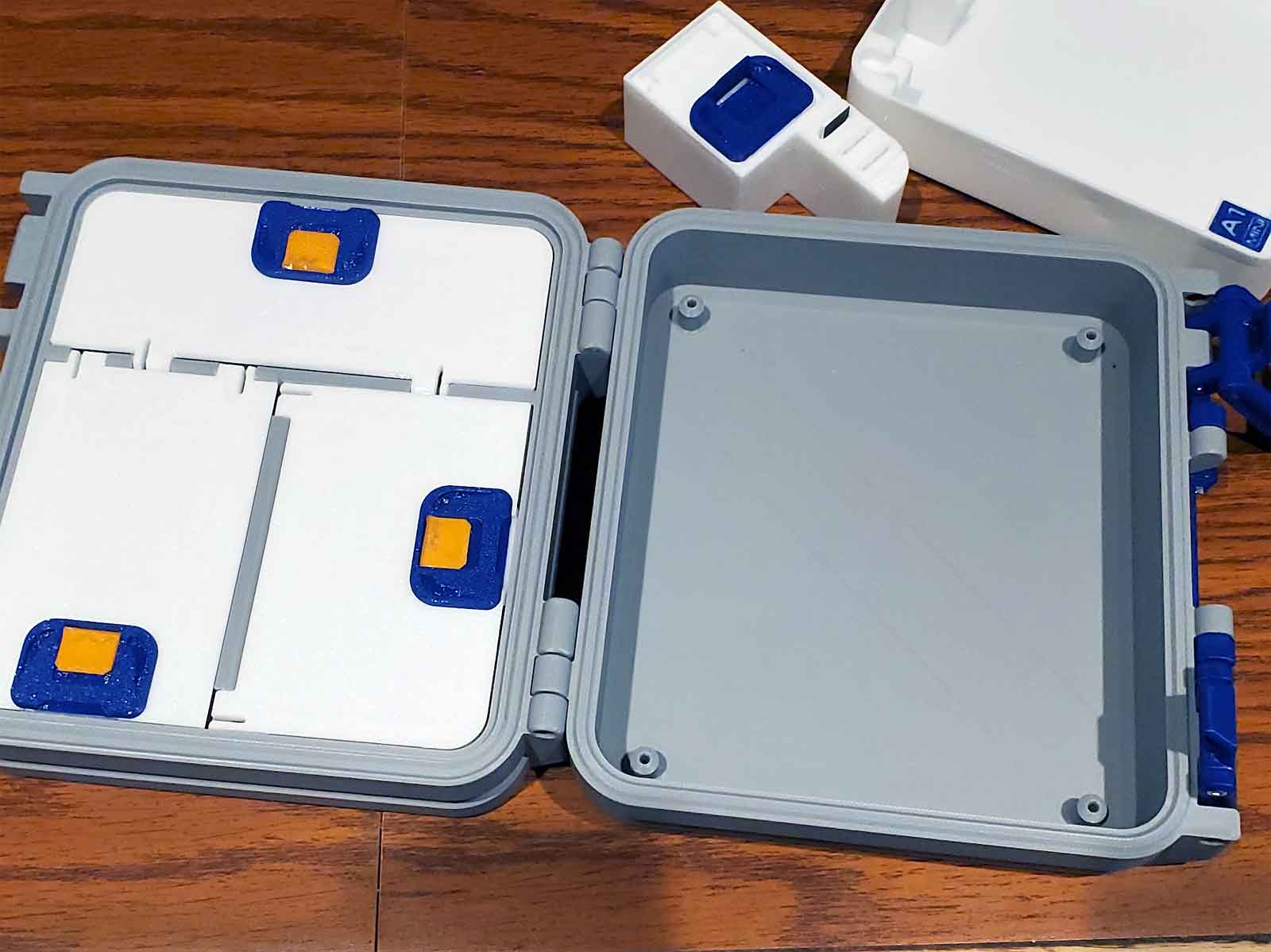

Các doors trong hộp cũng cần được lắp (xem bước 6 ở đây để biết thêm). Doors có latch trên và dưới, kẹp/sandwich qua cánh cửa. Latch trên có một tab, có thể in một màu hoặc hai màu, nhưng cả hai trường hợp thì tab đều được in dính tại chỗ. Hãy bẻ tab rời ra trước khi lắp latch. Latch được lắp bằng (2) vít M3x6mm BHCS, bắt từ phía dưới latch lên. Sau khi lắp latch lên doors, kiểm tra cho trơn tru. Để lắp doors, đặt một bên vào trước, rồi giữ ở góc thấp (gần như đóng), đẩy bên còn lại vào đúng vị trí. Một cây tua vít dẹt nhỏ có thể hữu ích nếu các tab bản lề chưa ngồi khớp.

Gioăng TPU chỉ lắp được theo một chiều; lưu ý mặt có texture sẽ hướng ra ngoài. Để lắp gioăng TPU, mình dùng một cây bút sharpie loại thường, ấn từng đoạn khoảng 25mm vào đúng rãnh ở khoảng giữa mỗi cạnh. Sau đó dùng đầu tròn của bút để ấn gioăng vào vị trí quanh từng góc.

Nhãn (labels) lắp bằng cách bấm vào vị trí. Khi cần thay sau này, có thể dùng tua vít dẹt nạy ra.

Sơ đồ dưới đây làm cho mẫu A1/A1 Mini Spares Case phức tạp hơn, nhưng dùng chung loại ốc/vít với hộp này (cứ bỏ qua phần magnets và các vít liên quan tới insert dụng cụ):

Thông tin thêm:

Nếu bạn muốn xem các mẫu Gridfinity cases tương tự của mình, có thể xem ở các link dưới:

1. Gridfinity Box For Stuff 20 bin (6U)
2. Gridfinity Box For Stuff 25 bin (6U) (kích thước tối đa cho Bambu X1C/P1S)
3. Gridfinity Box For Stuff 16 bin (6U) (cỡ Ender 3)
4. Gridfinity Box For Stuff 16 bin - bản sâu 12U (cỡ Ender 3)
5. Gridfinity Box For Stuff 2 bin (6U) bản mini (có thể dùng để test)

Và nếu bạn cần bins đựng linh kiện nhỏ, các loại bin có nắp dưới đây là lựa chọn tốt để dùng với Box For Stuff 20 bin và 25 bin (hoặc các hộp cao 6U khác):

1. Bin 1x1, 1x2 (3 ngăn) và 1x4 (6 ngăn) có nắp (3U, 6U và 9U) - version 2.1
3. 1x2, 1x3, 1x4 (6U, 9U và 12U) Lidded Bin for Stuff có latch Version 2.0
4. 2x2, 2x3, 2x4 (6U, 9U và 12U) Lidded Bin for Stuff có latch Version 2.0
5. 3x3, 3x4 (6U, 9U và 12U) Lidded Bin for Stuff có latch Version 2.0
6. 4x4, 4x5 (6U, 9U và 12U) Lidded Bin for Stuff có latch Version 2.0

Nếu bạn thấy các model này hữu ích, cho mình xin một like hoặc comment kèm vài tấm hình bản in của bạn nha.

Bạn có thể xem các thứ khác mình đang làm trên blog tại đây. Bạn cũng có thể follow mình trên Printables để xem mình đăng gì mới. Nếu bạn muốn ủng hộ công sức của mình, bạn có thể Buy Me A Coffee theo link này:

https://www.buymeacoffee.com/mystoopidstuff

Cảm ơn bạn đã ghé xem!

UPDATE 7/28/2024 - Bản remix insert trống (tùy biến được) và phiên bản A1 / A1 Mini Tools case sắp ra. Bạn có thể theo dõi cập nhật trên blog.

Update 7/28/2024 (2) - Mình phát hiện tên file cho gioăng TPU và bản PLAIN của nắp đã bị đổi qua lại. Giờ đã sửa đúng trong các STL và 3MF.

Update 6/20/2024 - Do có báo cáo phần ngàm/mount của latch trên hộp bị nứt, mình đã cập nhật latch clasp bằng “Bambu_A1_toolbox_8E_REG_LATCHES-L-R.STL”. File này cũng đã được cập nhật trong 3MF. Ngoài ra, nếu latch thường bị quá khít, có một STL thay thế cho latch cao hơn một chút tên “Bambu_A1_toolbox_8E_TALLER_LATCHES-L-R.stl” để bạn thử. Mình đã test cả hai (và cả bản gốc), đều hoạt động trên hộp của mình, nhưng bản “Regular” trong 3mf có lẽ là lựa chọn tốt nhất.

Update 7/31/2024 - Update lên bản mình gọi là V1.3, với nắp và đế modular mới kèm blank inserts. Các insert được cung cấp dưới dạng STEP trong một để tiện tùy biến và remix các modular inserts.
