Hệ thống ngăn kéo mô-đun toàn diện với khóa ẩn | In không cần Support

Hệ thống ngăn kéo mô-đun toàn diện với khóa ẩn -> In không cần support!

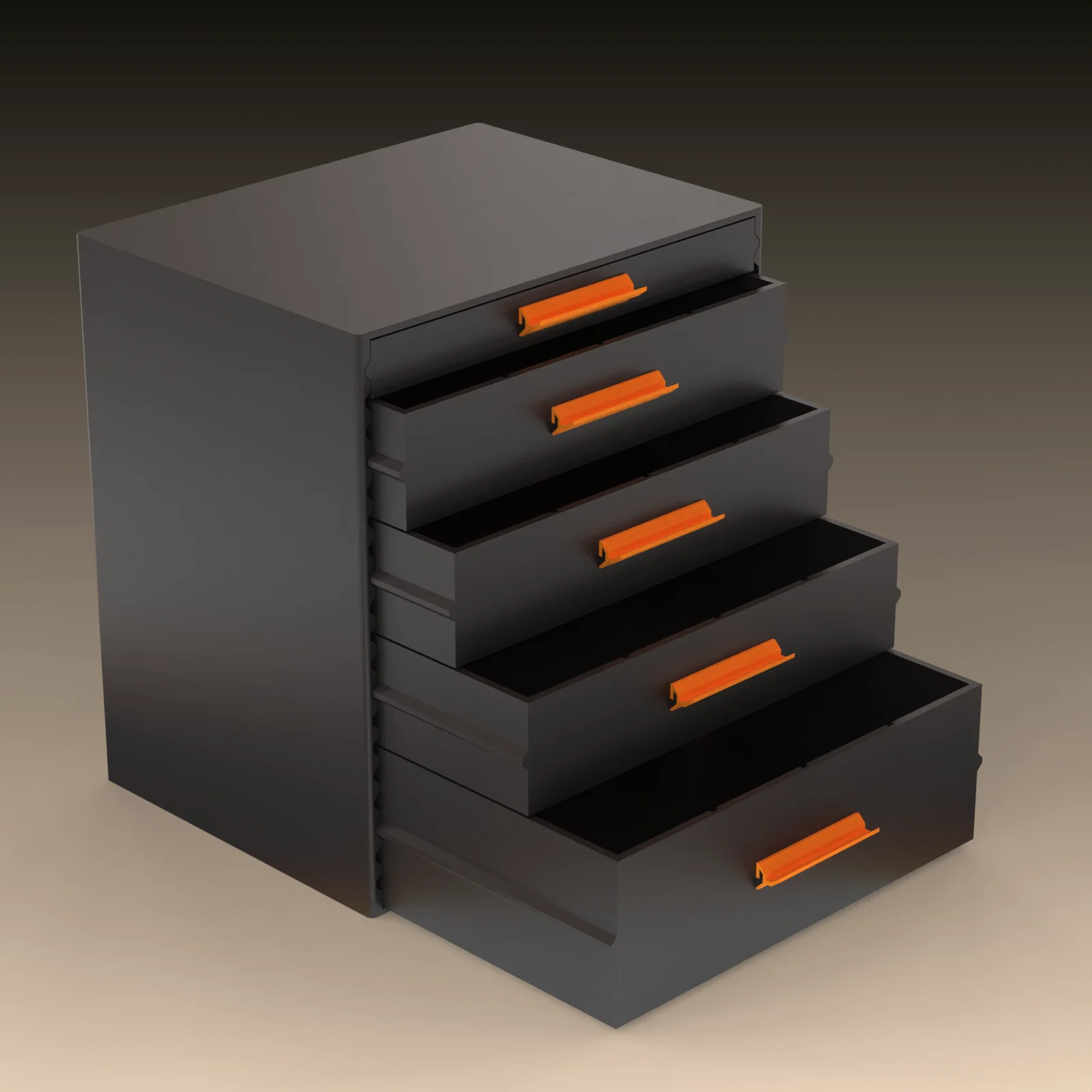

Tự thiết kế bố cục ngăn kéo phù hợp với nhu cầu của bạn. Bạn có thể chọn từ ba kích thước ngăn kéo, sắp xếp chúng theo ý thích và tùy chỉnh từng ngăn bằng các tấm chia ngăn có thể tháo rời.

3 loại ngăn kéo:

• Nhỏ - Chiều sâu 17.8mm
• Trung bình - Chiều sâu 38.2mm
• Lớn - Chiều sâu 58.6mm

**Chiều sâu là độ cao lòng ngăn kéo có thể sử dụng được.

3 bộ tấm chia ngăn:

• Nhỏ - 3 khe cắm
• Trung bình - 3 khe cắm
• Lớn - 3 khe cắm

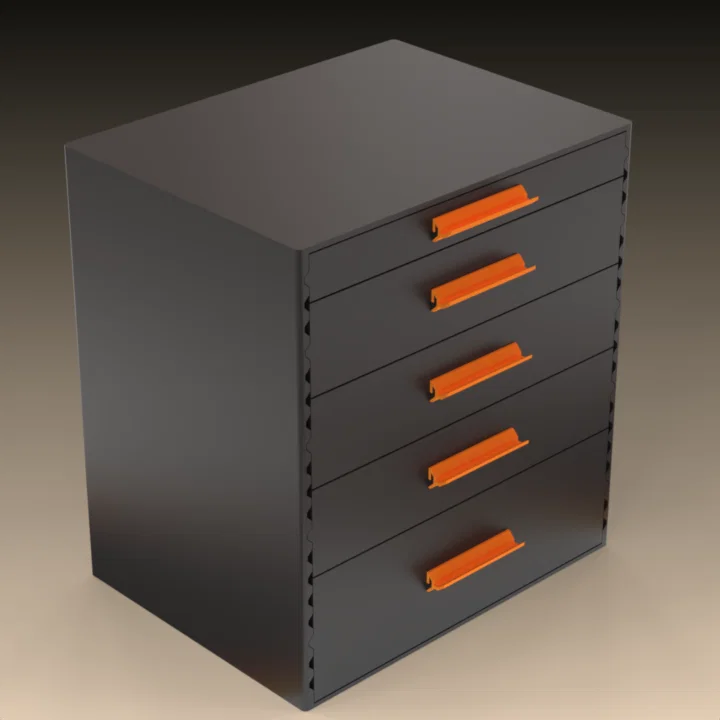

Kích thước hộp đựng kèm nắp:

209.1 mm (Cao) × 190.6 mm (Rộng) × 145.3 mm (Sâu)

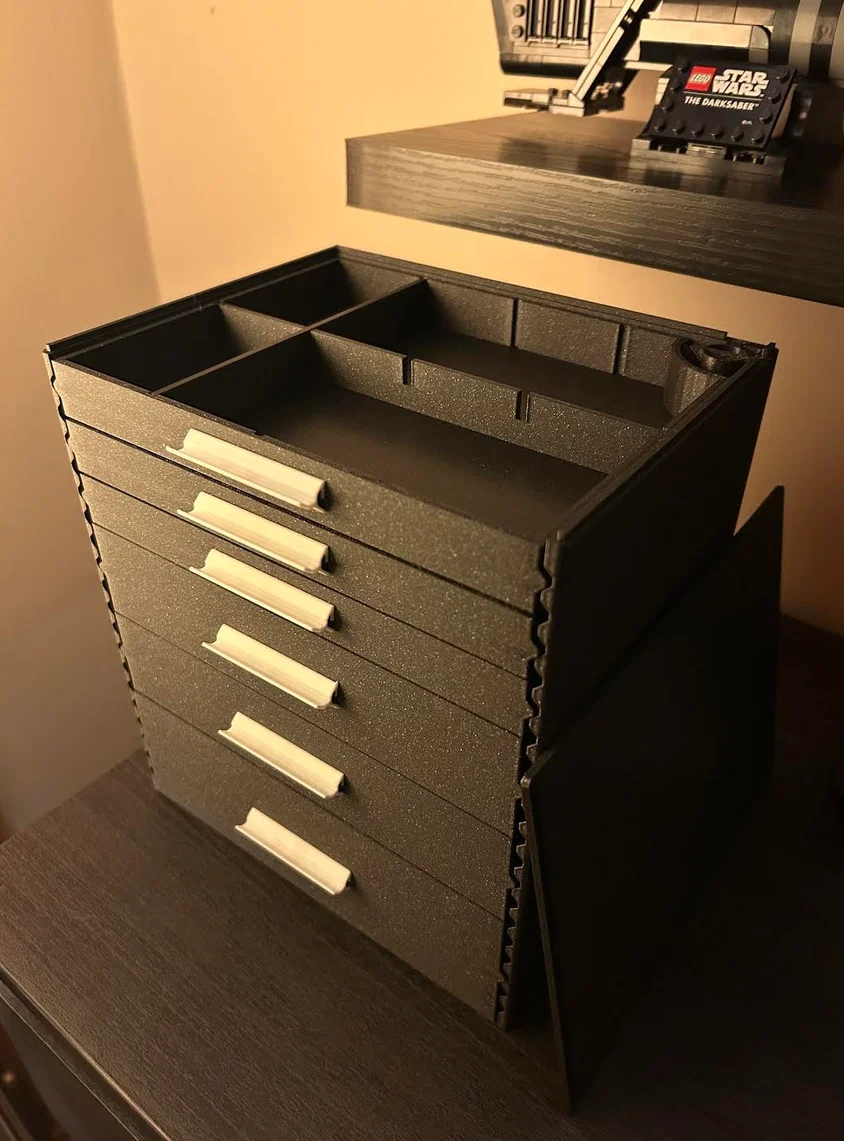

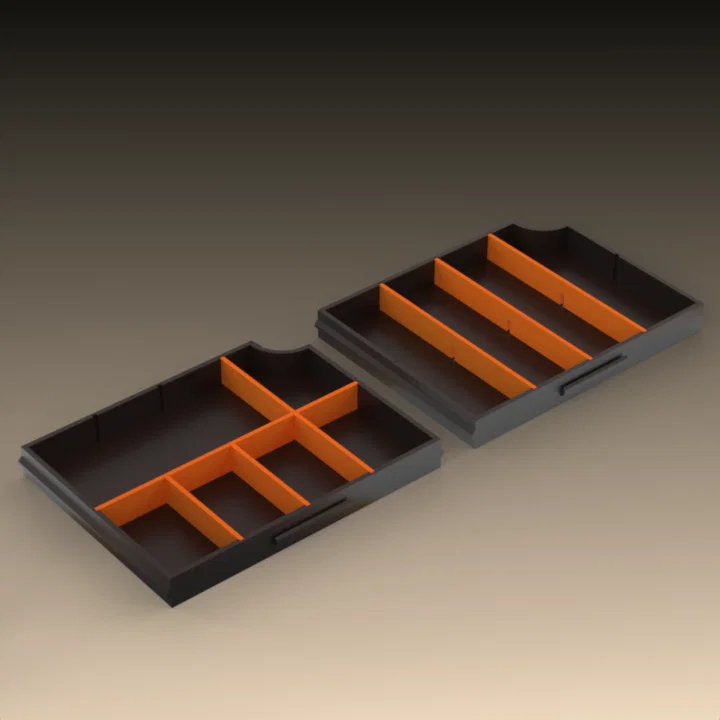

Mỗi kích thước ngăn kéo đều đi kèm hệ thống tấm chia tương ứng với ba vị trí cắm. Các tấm chia có thể tháo rời giúp bạn linh hoạt tạo ra các ngăn chứa khác nhau như chia đôi, chia tư, chia tám hoặc các kết hợp tùy chỉnh khác. Vị trí cắm tấm chia đồng nhất trên tất cả kích thước ngăn kéo.

Lựa chọn bố cục ngăn kéo:

Hộp đựng có không gian tương đương với 10 đơn vị ngăn kéo nhỏ.

Hãy sử dụng công thức sau để chọn ngăn kéo:

• 1 ngăn kéo nhỏ = 1 đơn vị
• 1 ngăn kéo trung bình = 2 đơn vị
• 1 ngăn kéo lớn = 3 đơn vị

Bất kỳ kết hợp nào tổng cộng đạt 10 đơn vị đều sẽ vừa khít.

Một số ví dụ kết hợp:

• 10 ngăn kéo nhỏ
• 5 ngăn kéo trung bình
• 3 ngăn kéo lớn và 1 ngăn kéo nhỏ
• 4 ngăn kéo trung bình và 2 ngăn kéo nhỏ
• 2 ngăn kéo lớn và 2 ngăn kéo trung bình
• 1 ngăn kéo lớn, 3 ngăn kéo trung bình và 1 ngăn kéo nhỏ

Tính năng:

• Kích thước và vị trí ngăn kéo tùy biến theo dạng mô-đun
• Tấm chia ngăn mô-đun có thể tháo rời
• Cơ chế khóa ẩn
• In không cần support với góc nghiêng 45 độ
• Tay nắm in riêng biệt giúp dễ dàng phối màu
• Tay nắm lắp vào bằng khớp nối ma sát chắc chắn

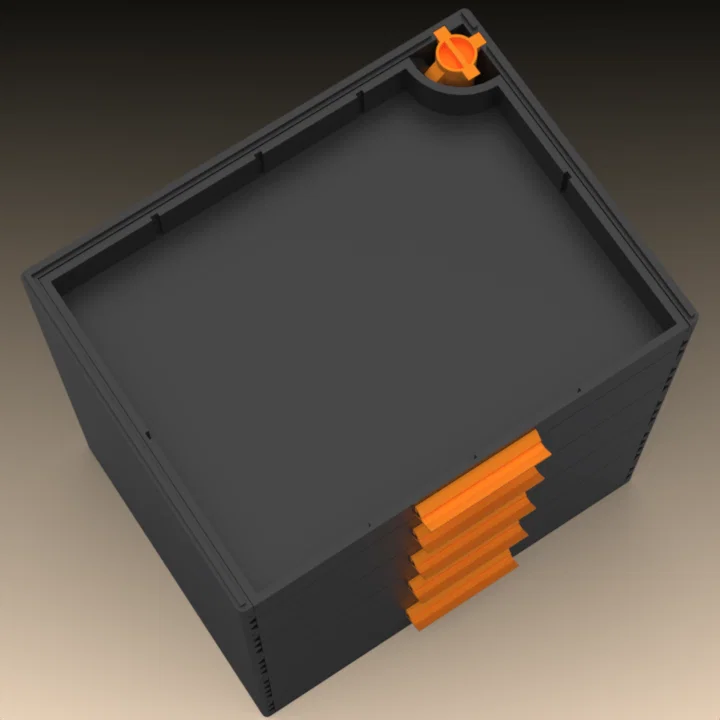

Cách hoạt động của cơ chế khóa:

Bạn muốn tránh người khác táy máy hoặc chỉ đơn giản là cần chút riêng tư? Đây là lúc cơ chế khóa phát huy tác dụng. Khi ở trạng thái khóa, tất cả ngăn kéo sẽ không thể mở ra được. Dù không bảo mật tuyệt đối như khóa chìa, nó cũng đủ để ngăn chặn sự tò mò.

Để mở khóa:

1. Tháo nắp trên.
2. Nhấc trục khóa lên.
3. Xoay trục 90 độ ngược chiều kim đồng hồ.
4. Hạ trục trở lại các rãnh tương ứng.

Bây giờ tất cả các ngăn kéo đã có thể kéo ra bình thường.

Để khóa ngăn kéo:

Làm ngược lại quy trình trên, xoay trục 90 độ theo chiều kim đồng hồ trước khi hạ xuống.

Lưu ý:

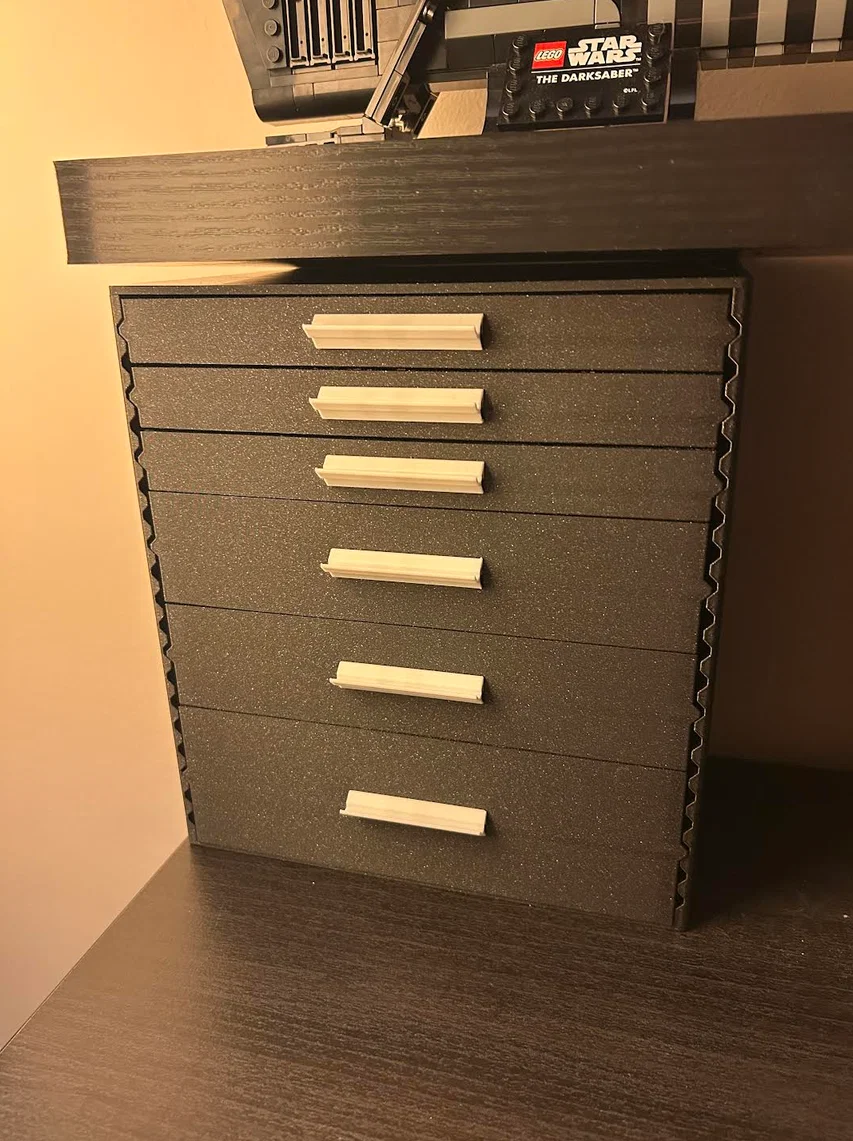

• Tôi in các linh kiện bằng nhựa Prusament Galaxy Black PLA ở độ phân giải 0.2mm. Tôi nhận thấy sợi nhựa có vẻ chuyển từ bóng sang mờ ở một vài chỗ do thay đổi tốc độ in. Tôi thực sự khuyên dùng loại Galaxy Black này vì nó che vết in rất tốt. Nếu bạn gặp vấn đề gì, hãy báo tôi biết để tôi điều chỉnh lại độ dày nhé!
• Tôi in với layer height 0.2mm, nhưng bạn có thể thử in lớp dày hơn để rút ngắn thời gian in. Tôi đã để dung sai khá rộng (ngoại trừ phần tay nắm), nếu có vấn đề gì hãy phản hồi cho tôi, tốt nhất là kèm theo ảnh nhé!
