Gridfinity 2x2, 3, 4, 5 (6U, 9U, 12U) - Hộp có nắp khóa phiên bản 2.2

Đây là phiên bản mới nhất (v2.2) của các loại hộp Gridfinity có nắp của mình, với nhiều cải tiến so với phiên bản đầu tiên. Các thay đổi và tính năng mới bao gồm:

• Thiết kế lại hoàn toàn các hộp để tiết kiệm vật liệu hơn
• Cửa mở rộng hơn một chút
• Tùy chọn tab mới cho chốt trượt

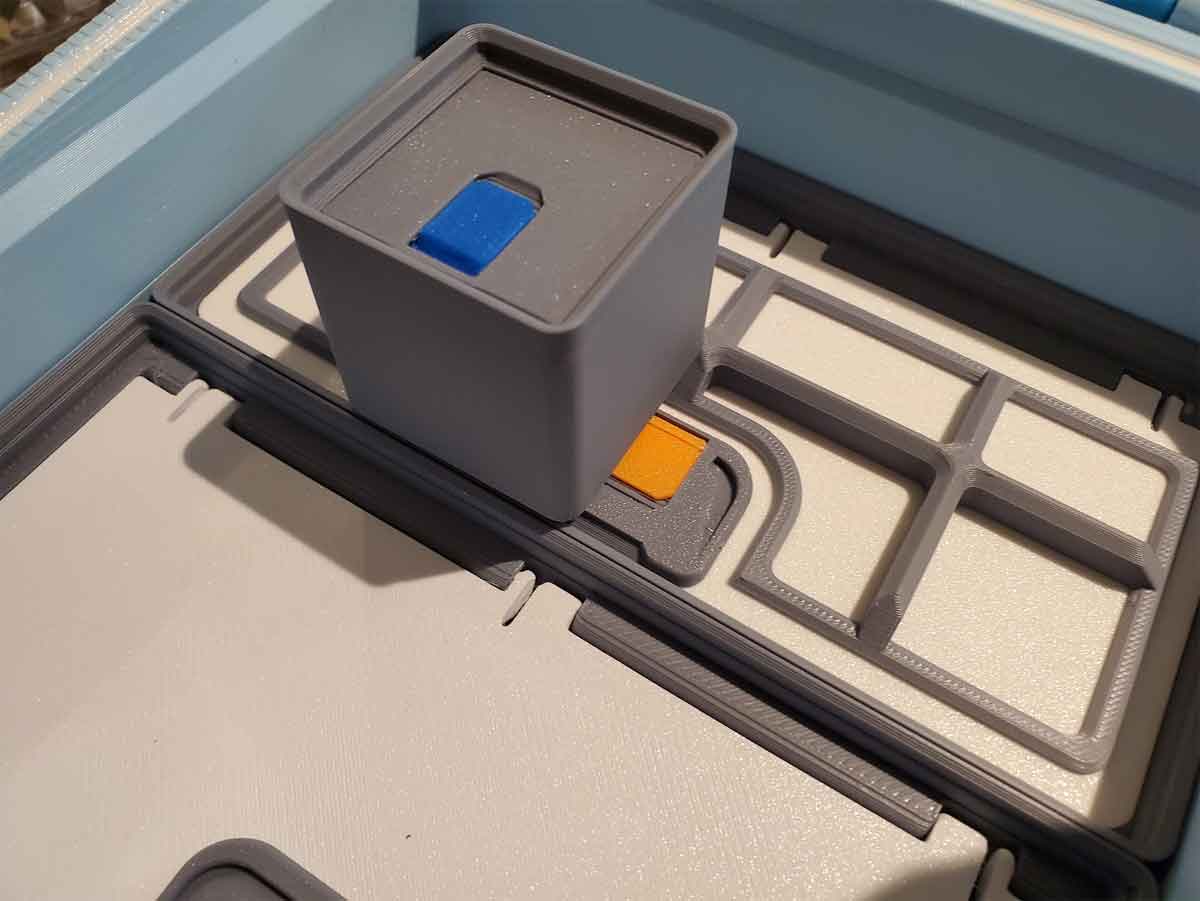

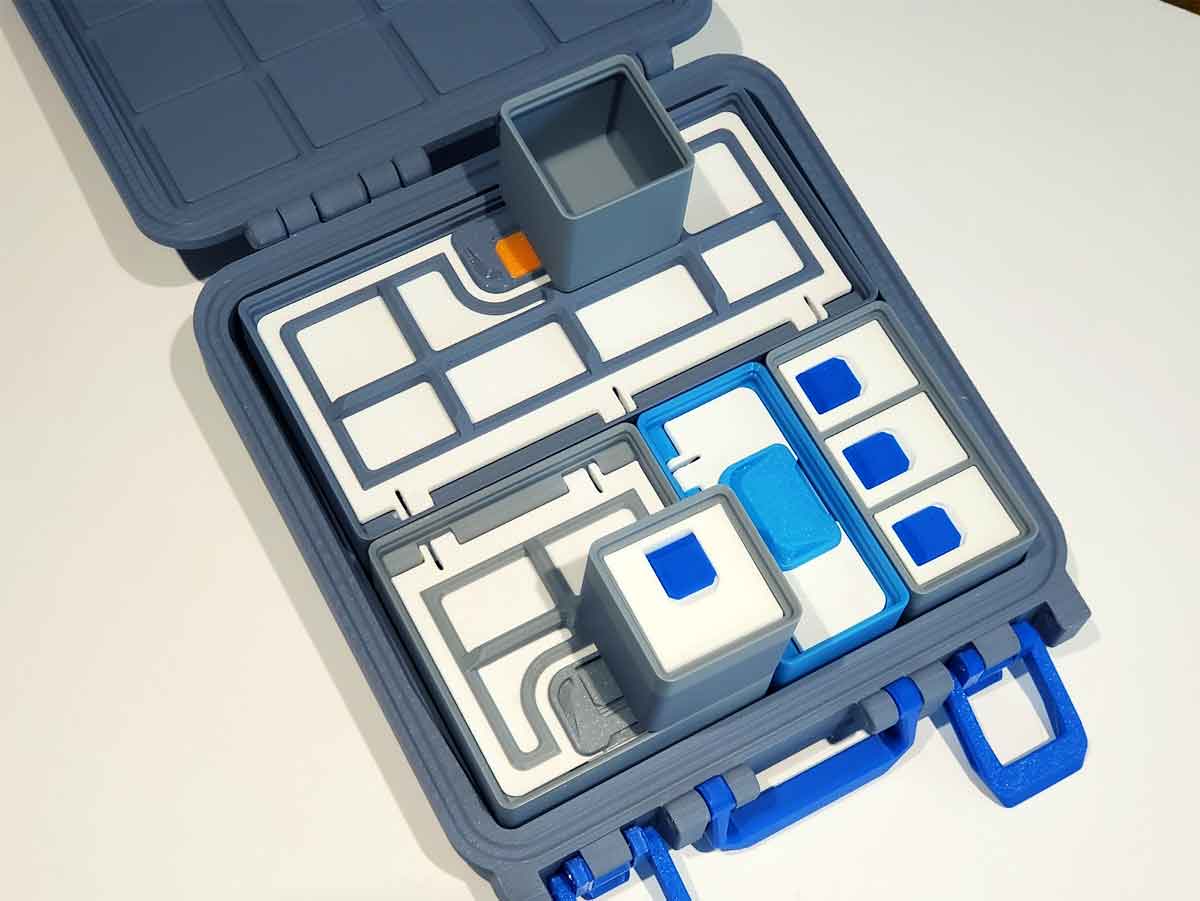

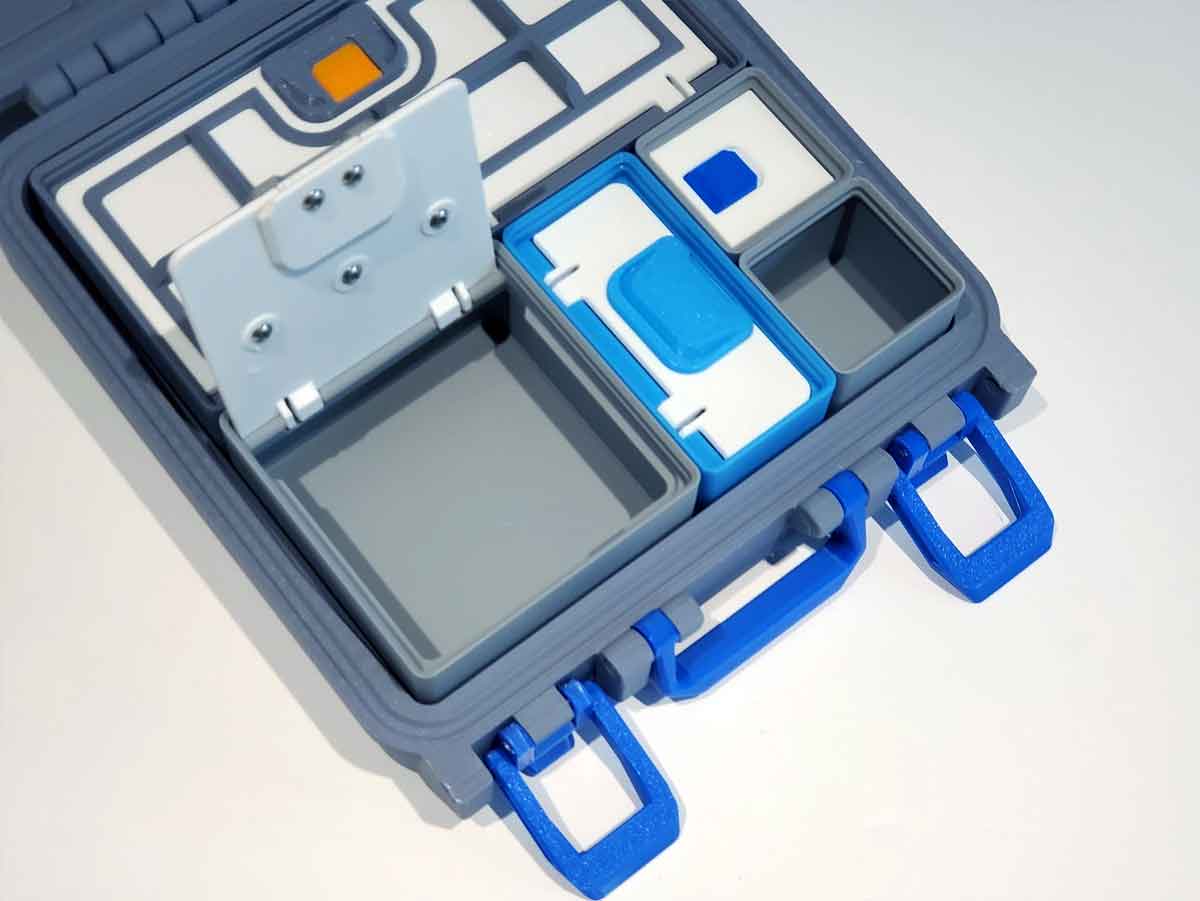

• Tùy chọn lưới mới cho phép xếp chồng các hộp 1x1 lên các mẫu hộp 2x và 3x lớn hơn
• Không cần support (giống như phiên bản v1.0)
• Bổ sung thêm nhiều kích thước hộp
• Các “chip” nhãn có thể dùng kèm với tùy chọn lưới (tính năng mới của v2.2)

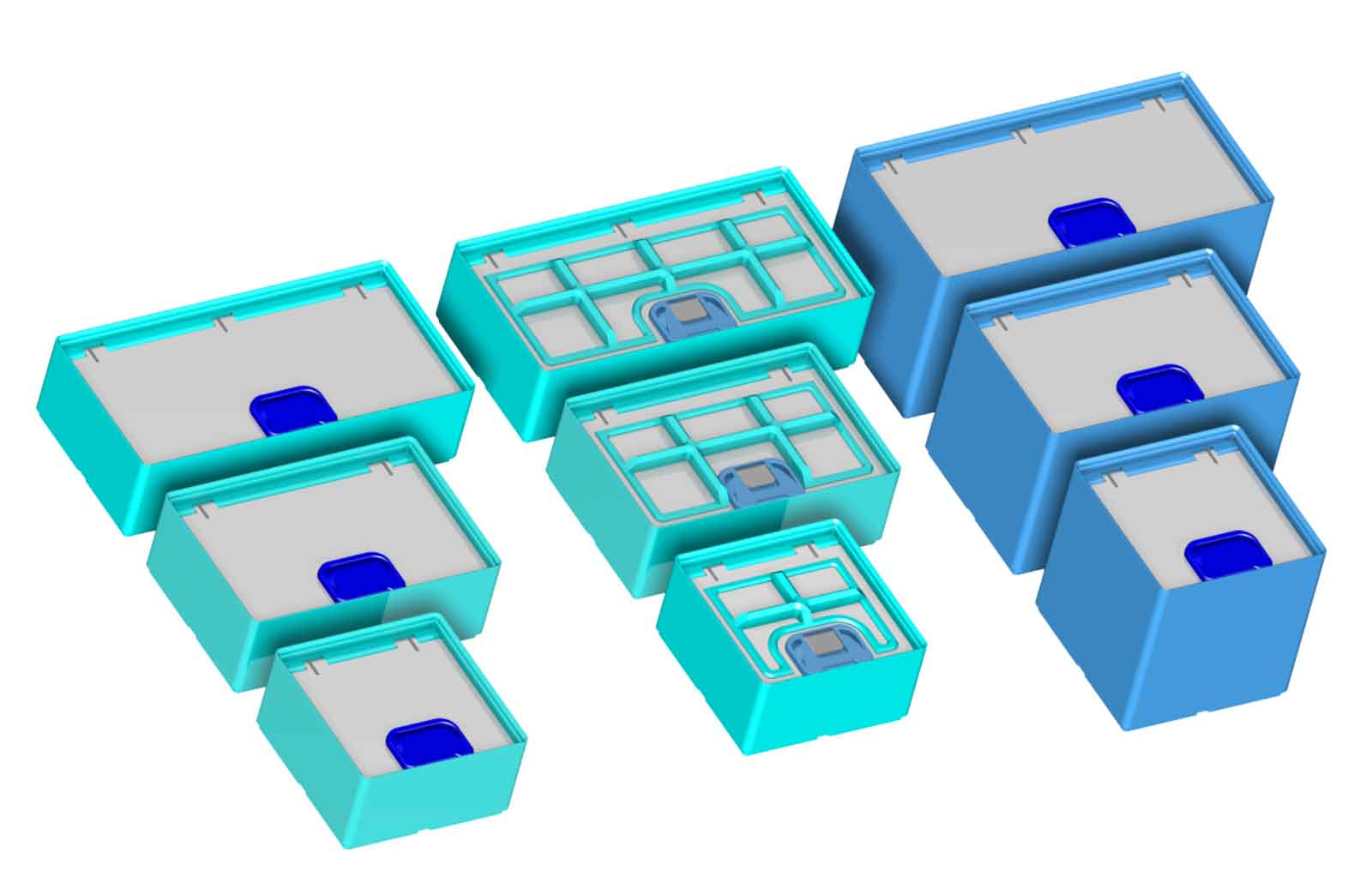

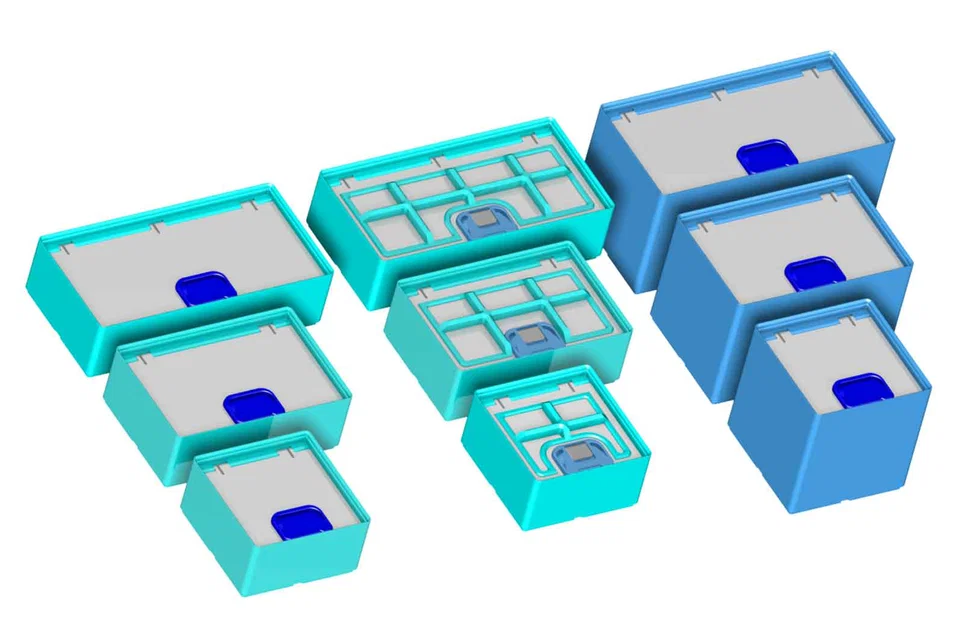

Bộ này bao gồm 12 loại hộp Gridfinity có nắp khóa:

Hộp 6U:

• 2x2 6U, 2x3 6U, 2x4 6U, 2X5 6U

Hộp 9U:

• 2x2 9U, 2x3 9U, 2x4 9U, 2X5 9U

Hộp 12U:

• 2x2 12U, 2x3 12U, 2x4 12U, 2X5 12U

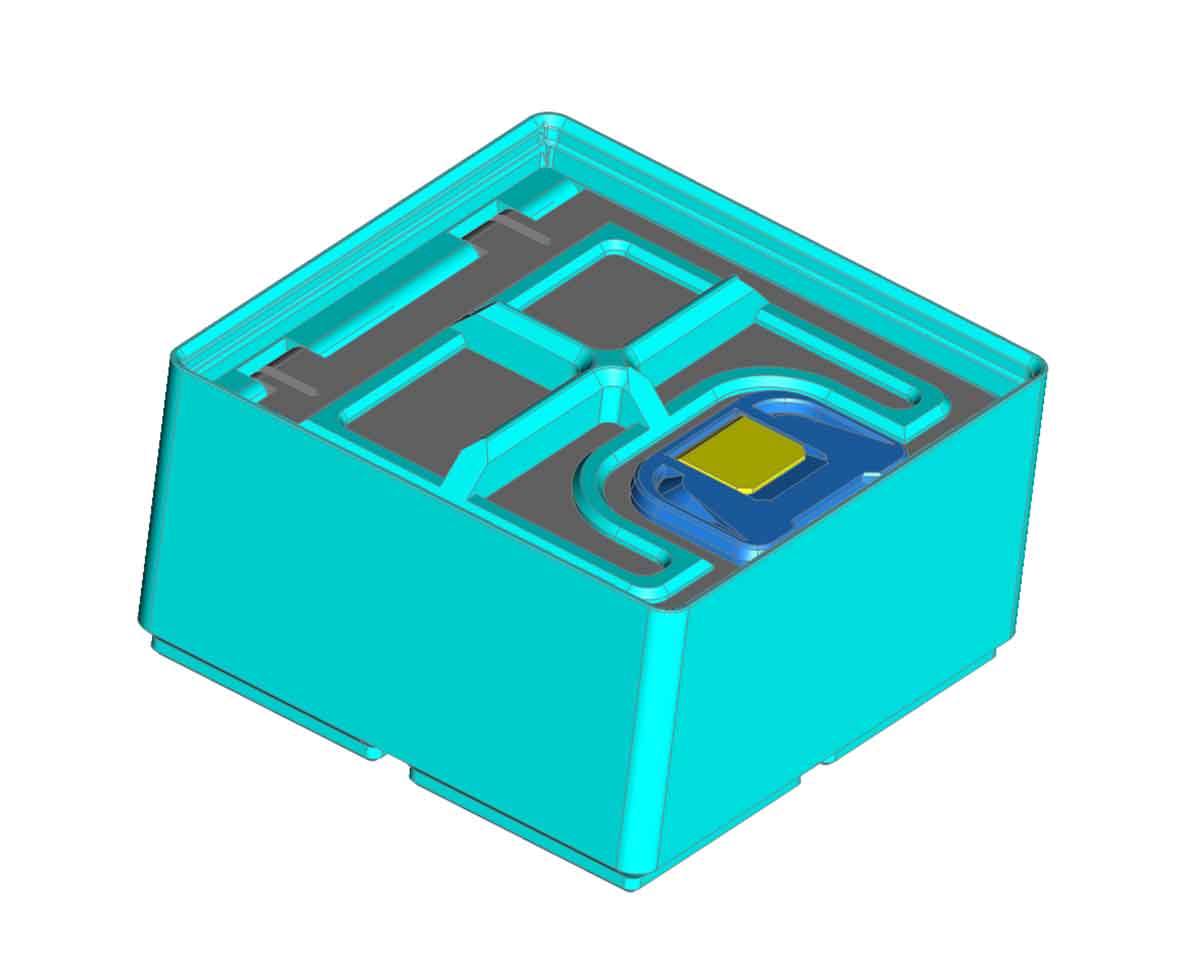

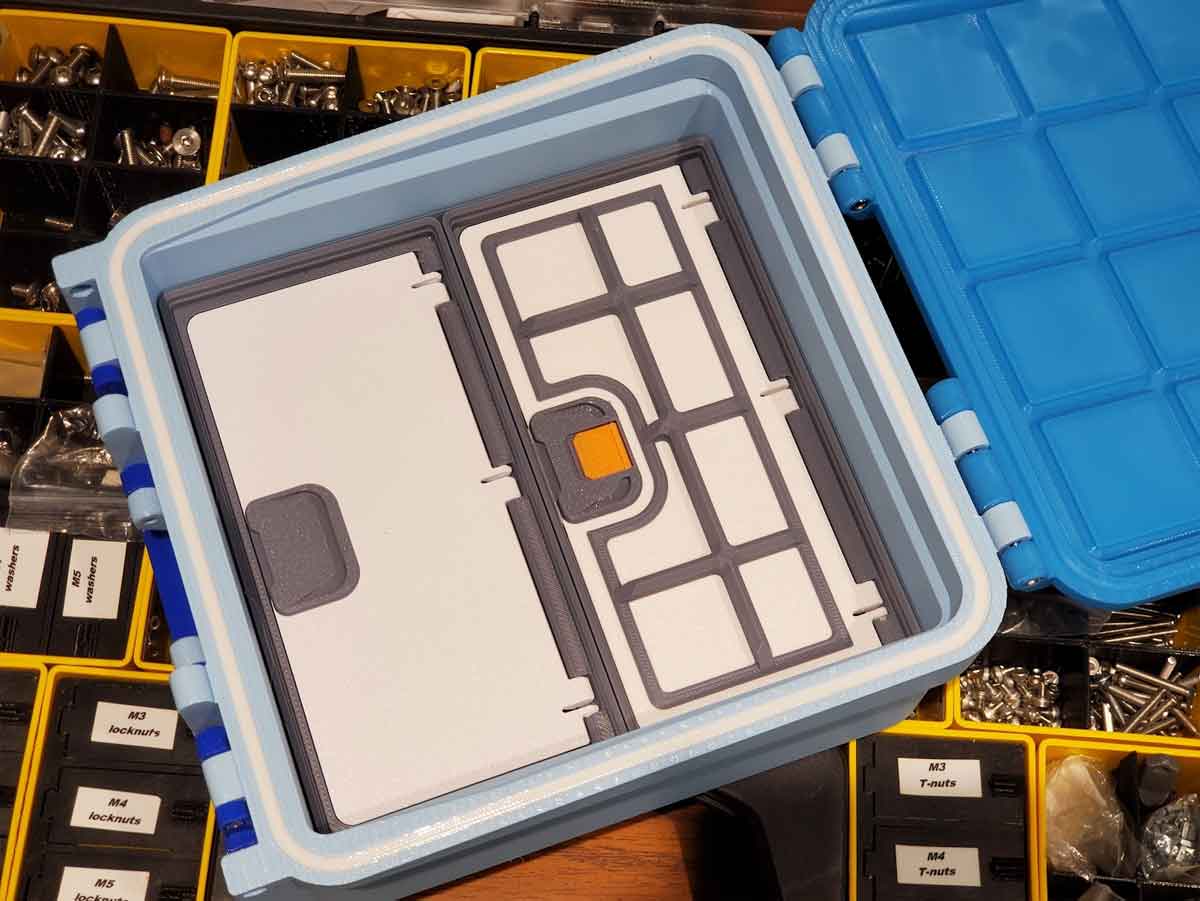

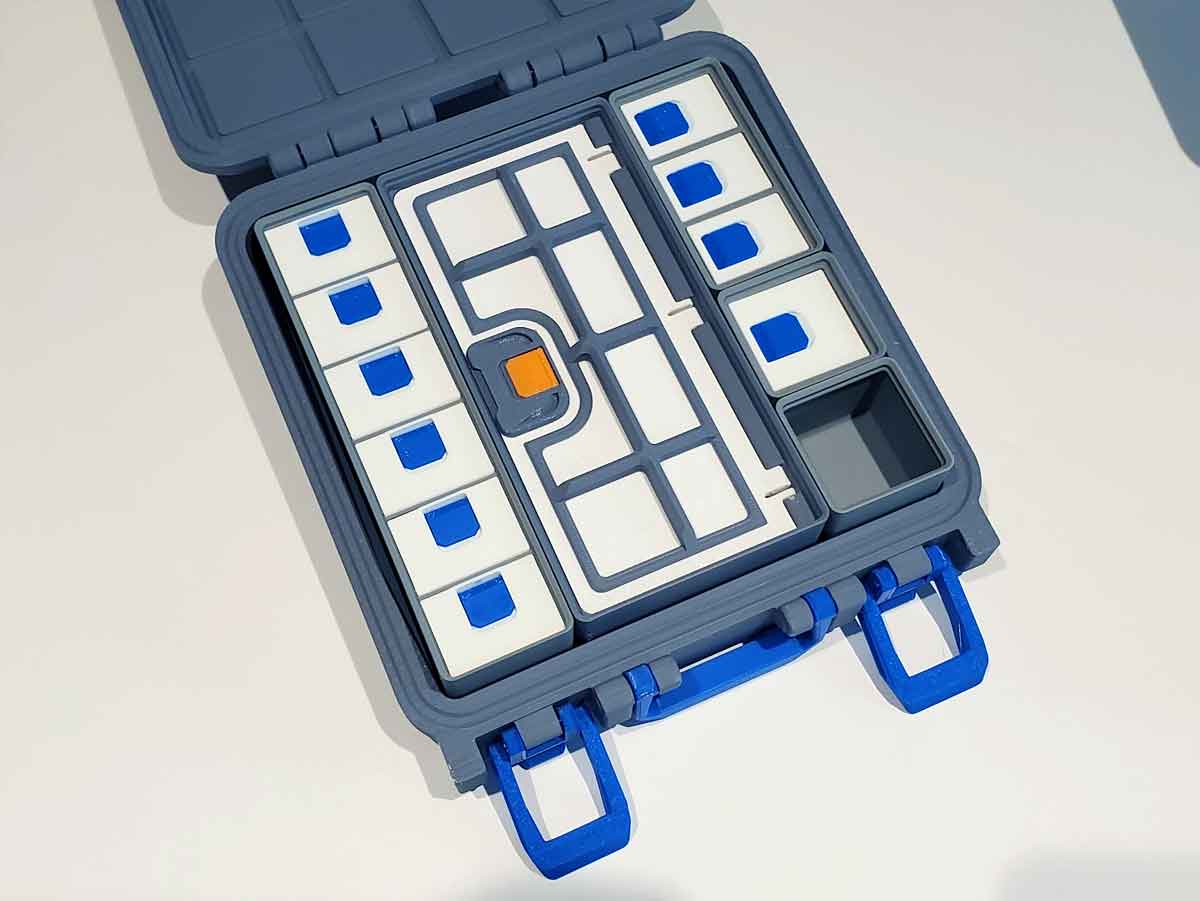

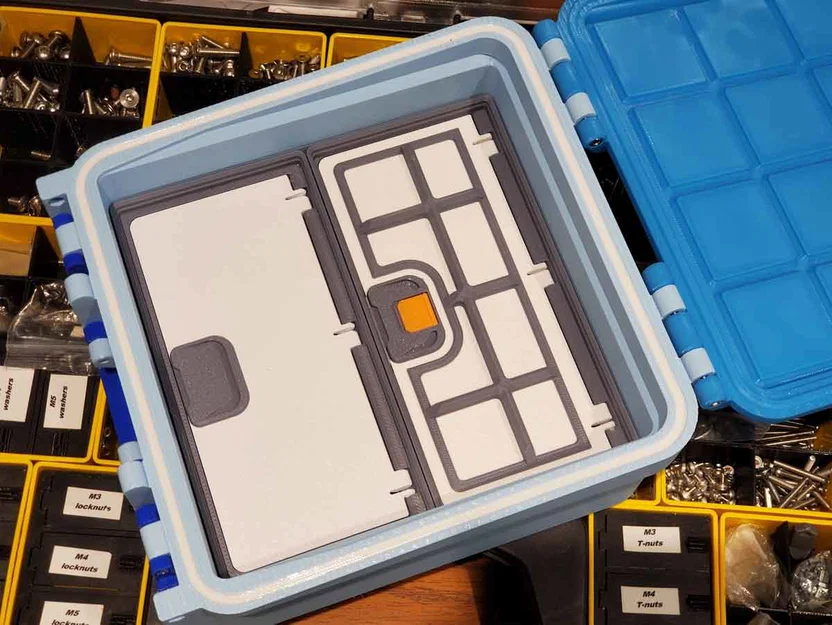

Có 2 tùy chọn nắp: nắp trơn và nắp có lưới. Loại có lưới cho phép xếp chồng các hộp 1x1 lên trên. Với phiên bản v2.2 mới nhất, phần lưới hỗ trợ thêm các “chip” nhãn tùy chọn gắn vào giữa lưới và nắp. Bạn có thể không dùng chip nếu không cần thiết.

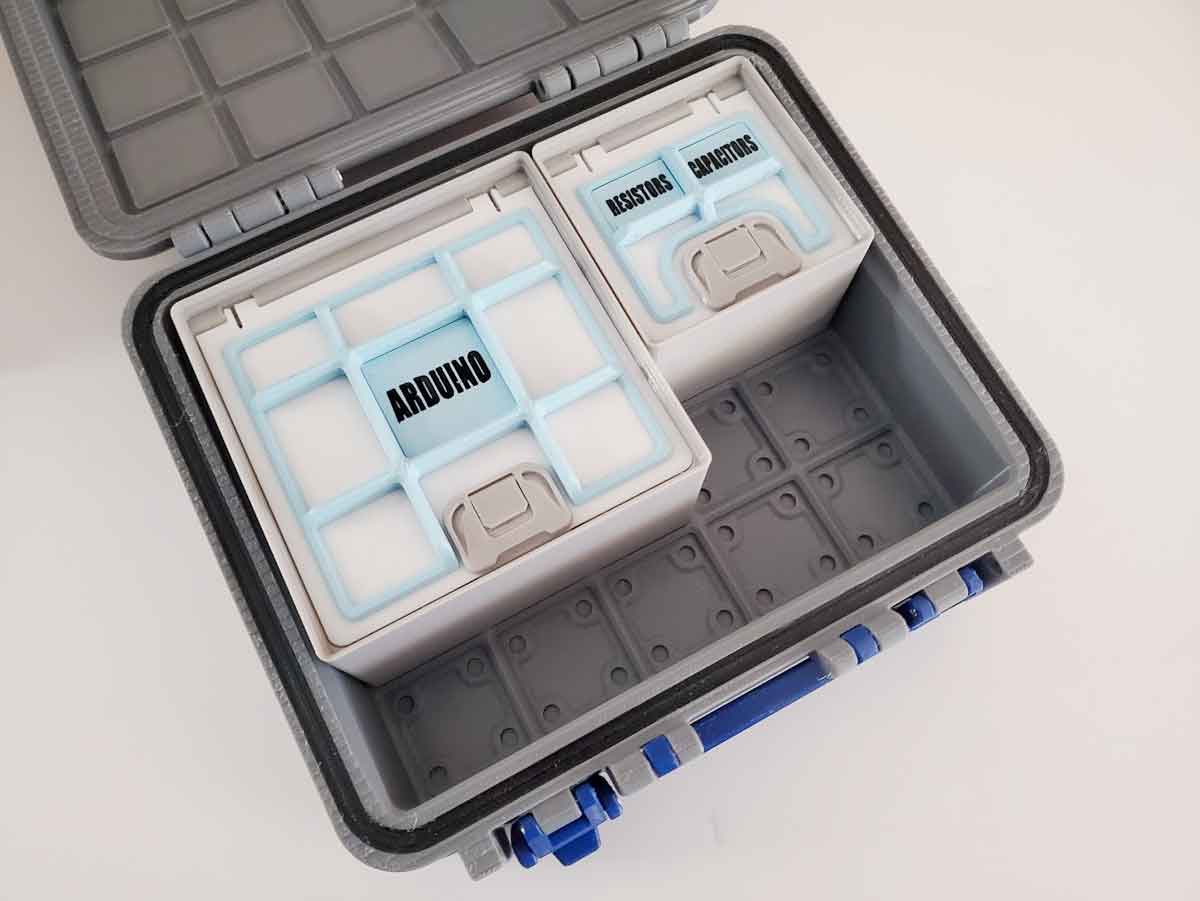

Bạn có thể thêm chữ vào chip nhãn bằng cách dùng text làm modifier trong BambuStudio. Video hoạt họa dưới đây hướng dẫn các bước (mỗi bước tạm dừng 10 giây để bạn đọc kịp). Ngoài ra, xem thêm hướng dẫn tạo nhãn tùy chỉnh trên blog của mình tại đây.

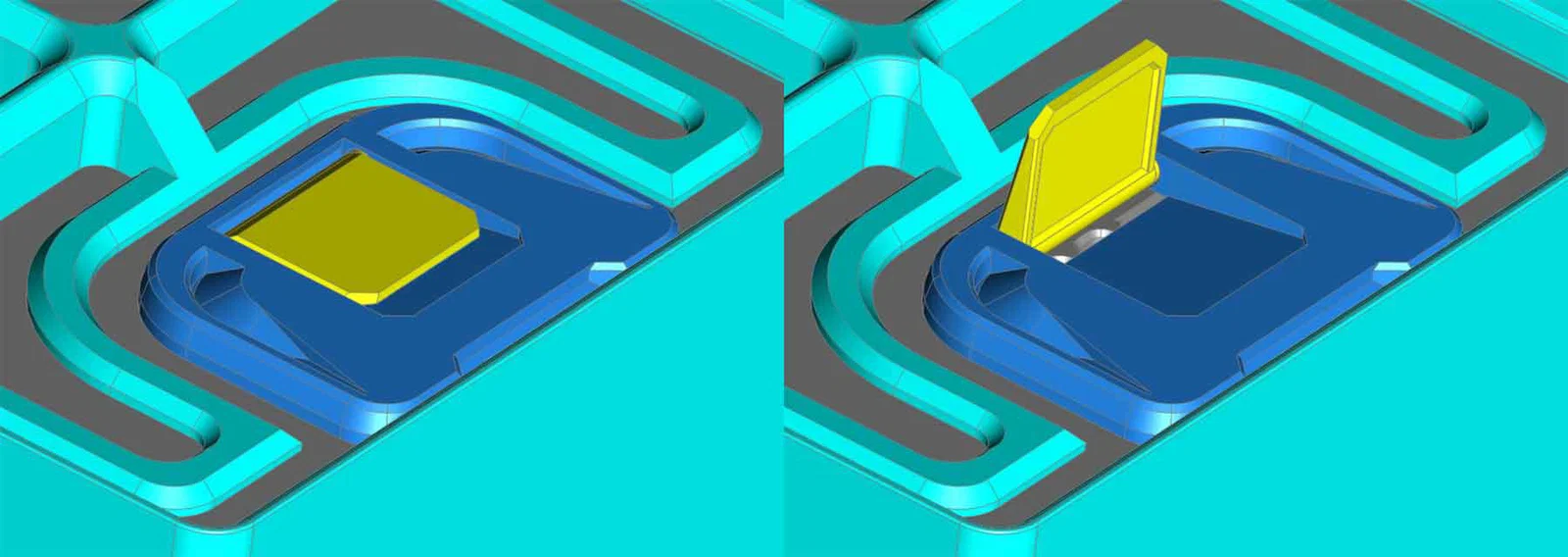

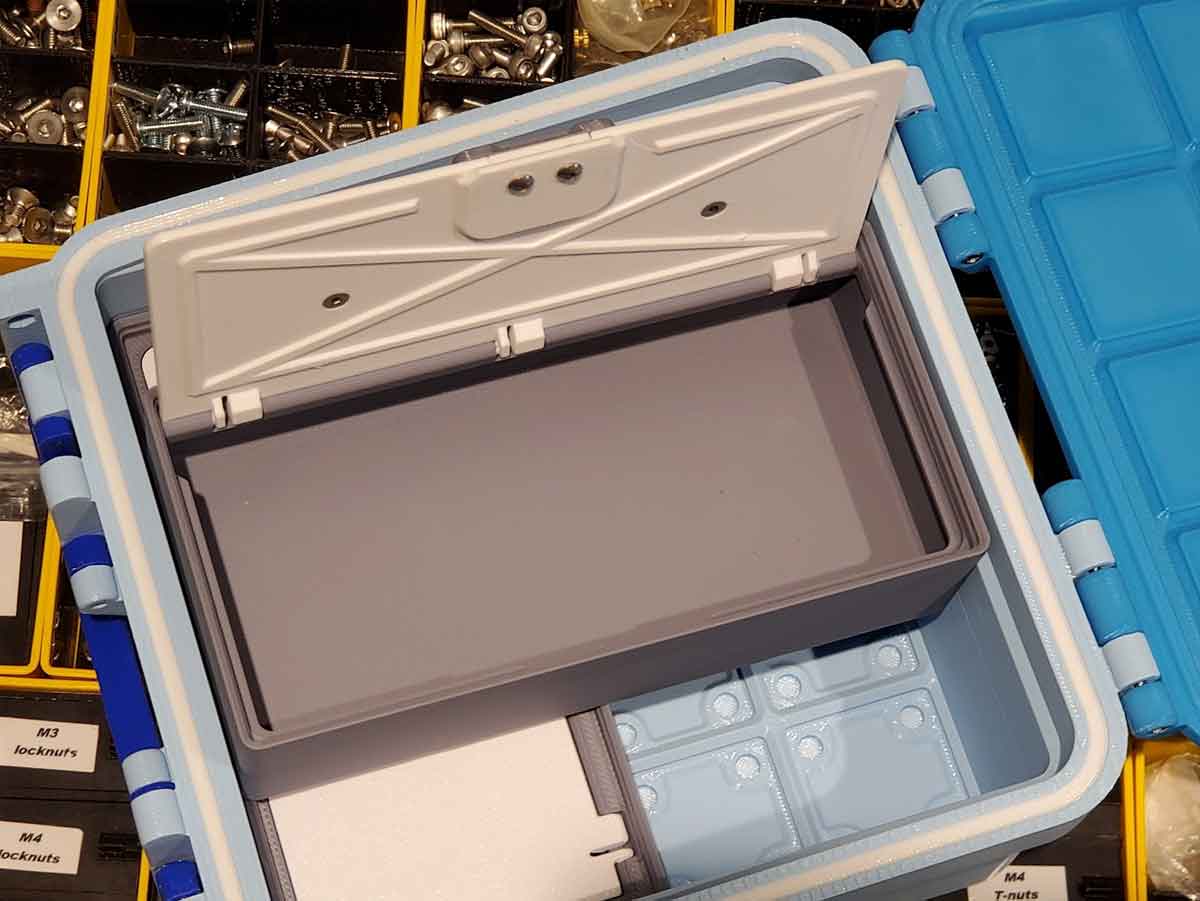

Ngoài ra, có hai kiểu thiết kế chốt khóa: một kiểu nắp trơn và một kiểu có tab lật giúp dễ mở hộp hơn (xem hình).

Thiết kế này yêu cầu phần cứng: (2) Ốc M3x6mm đầu bằng (BHCS) hoặc bất kỳ loại ốc M3x6 đầu bằng nào.

Nếu dùng nắp có lưới, bạn cần thêm: (2-3) Ốc M3x6 đầu phẳng (M3x6 Flat Head) - ốc M3x6 đầu bằng cũng dùng được.

Cập nhật - Có loại chốt mới không cần ốc vít (lắp ghép khớp nối).

Bạn có thể tìm thấy chúng trong các file sau: SNAP_TOGETHER_LATCHING_TAB_SLIDE_LATCHES_V7D.stl (phiên bản có tab khóa) SNAP_TOGETHER_NON-LATCHING_TAB_SLIDE_LATCHES_V7D.stl (phiên bản gốc không có tab khóa) Hoặc trong file Bambu Studio 3mf: SNAP_TOGETHER_SLIDE_LATCHES_V7D.3mf

Mẹo in ấn:

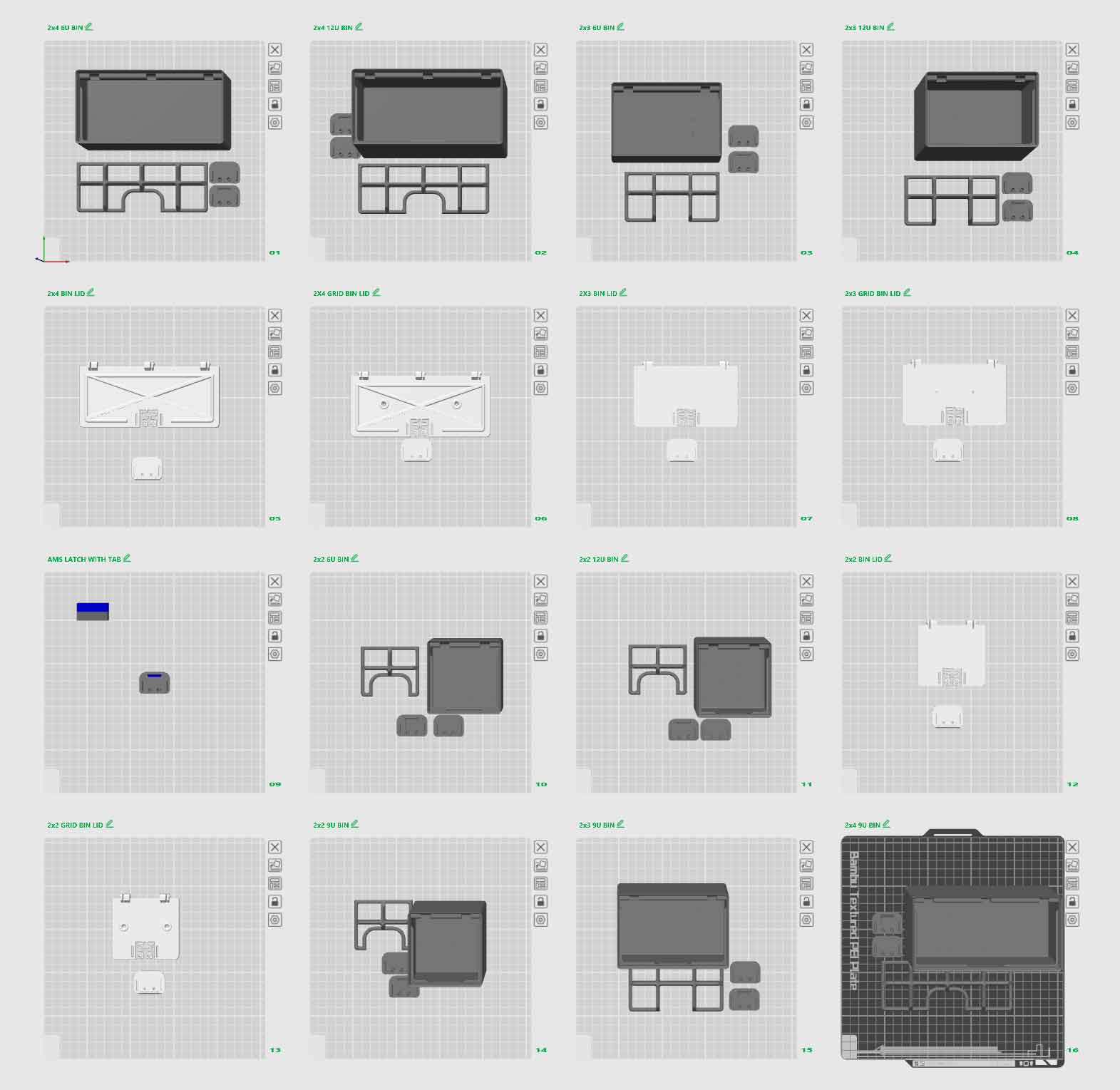

Bạn có thể dùng file 3MF đính kèm, đã thiết lập sẵn 13 tấm in, bao gồm tùy chọn đa màu cho chốt có tab.

Nếu tự thiết lập trong slicer, mình gợi ý cấu hình:

• Arachne wall generator
• 15% gyroid infill
• PLA hoặc PETG cho phần đế, PETG cho phần NẮP vì cần tính đàn hồi của lò xo tích hợp.
• Mình dùng bàn in vân (textured PEI), nhưng nếu muốn dán nhãn P-Touch thì bàn nhẵn sẽ tốt hơn.

Nếu in nắp có lưới (để xếp chồng), hãy chọn mẫu có lỗ và có tên “LID_GRID”. Ví dụ với hộp 2x3: LIDDED_BINS-3E_2X3_LID_GRID_A.STL.

Lắp ráp:

Xem hướng dẫn tại "Bước 6" ở link sau: https://www.mystoopidstuff.com/bambu-spares-box-build-guide.html. Nên lắp bản lề khi cửa đang ở trạng thái gần đóng để dễ thao tác hơn.

Lời cảm ơn: Cảm ơn Zach Freedman đã tạo ra hệ sinh thái Gridfinity. Các mẫu này hoàn toàn tương thích với chuẩn của anh ấy. Nếu thấy hữu ích, hãy ủng hộ Zach qua Patreon hoặc để lại một like/comment kèm hình ảnh sản phẩm đã in nhé!
