Gridfinity Box For Stuff (BFS) - Phiên bản 20 khay v2.1

29/06/2024: Đã có phiên bản 2.3 mới của chiếc hộp này với các cải tiến sau:

• Gioăng (gasket) dày hơn và rộng hơn
• Hệ thống chốt gắn mới (có thể xem trước trong )
• Không thay đổi kích thước tổng thể của hộp
• Có các tùy chọn chiều sâu 6U, 9U và 12U

Bạn có thể tìm thấy phiên bản mới tại đây:

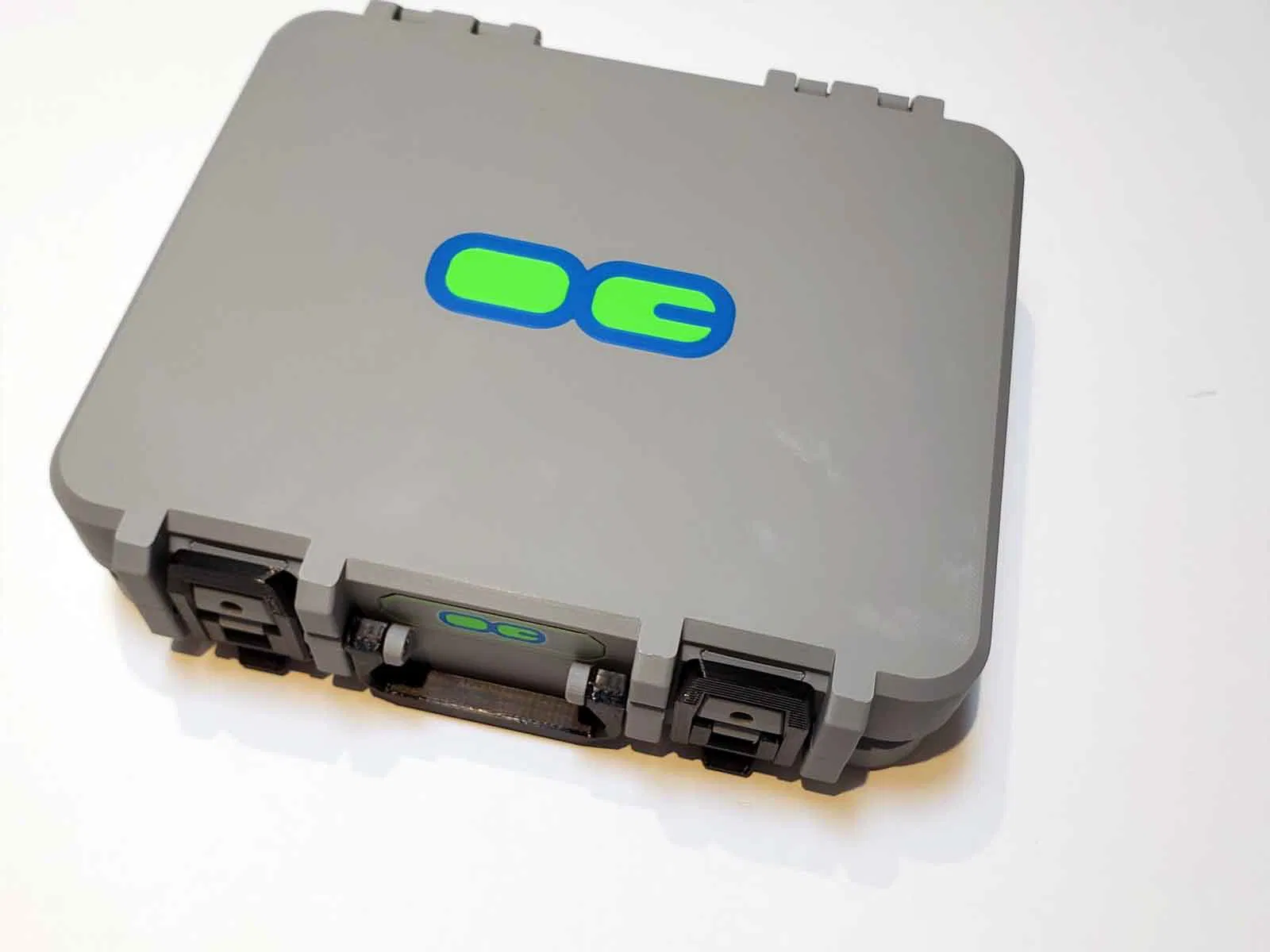

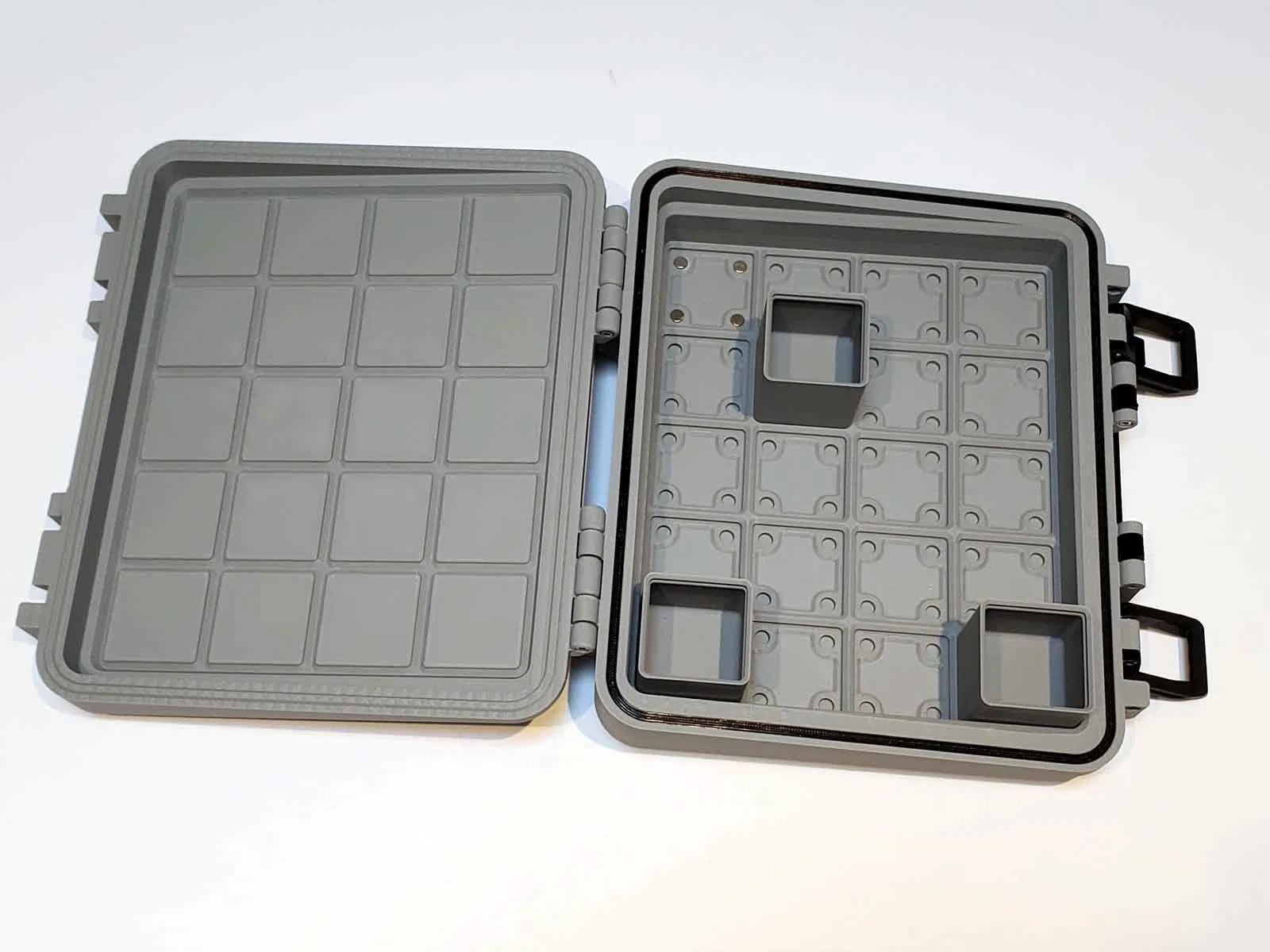

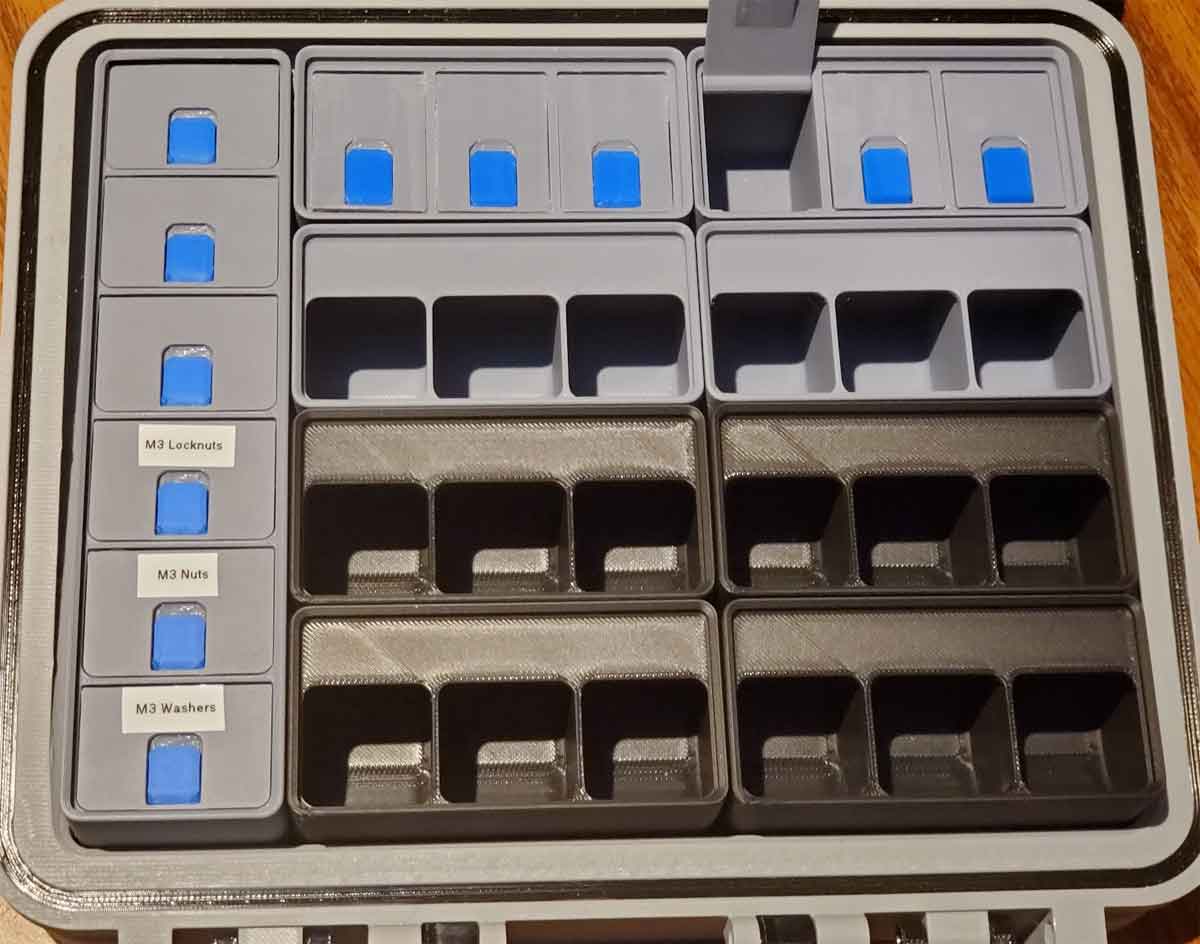

Có bao giờ bạn muốn dọn dẹp đồ đạc, gom hết lại vào một cái hộp để mọi thứ gọn gàng không? Mình cũng vậy, nên mình đã làm ra cái này. Đây là "Box For Stuff" (Hộp đựng đồ), có thể chứa được 20 khay Gridfinity kích thước 1x1x6u.

Các tệp tin tại đây đã được cập nhật lên phiên bản 2.0 với những cải tiến sau:

1. Thiết kế nhãn được cải thiện với các chốt chắc chắn hơn. (v2.0)
2. Thiết kế tay cầm được cải thiện (giúp lắp đặt dễ dàng hơn) (v2.0)
3. Tăng đường kính lỗ lắp vít M3 SHCS vào bản lề (lên 5.8mm) (v2.1)

Các tệp cũ V1.0 đã được chuyển vào thư mục "OLD VERSION 1.0 FILES - 20BIN" dành cho ai cần.

Phần cứng cần thiết:

(2) M3 x 12mm SHCS (giữ phần chốt khóa trên nắp hộp)
(4) M3 x 20mm SHCS
(4) M3 x 25mm SHCS
(2) M3 x 30mm SHCS
(80) Nam châm trụ 6x2mm - KHÔNG BẮT BUỘC (mình dùng loại 6x3mm thấy vẫn ổn)
(SHCS = Vít đầu trụ - Socket Head Cap Screws)

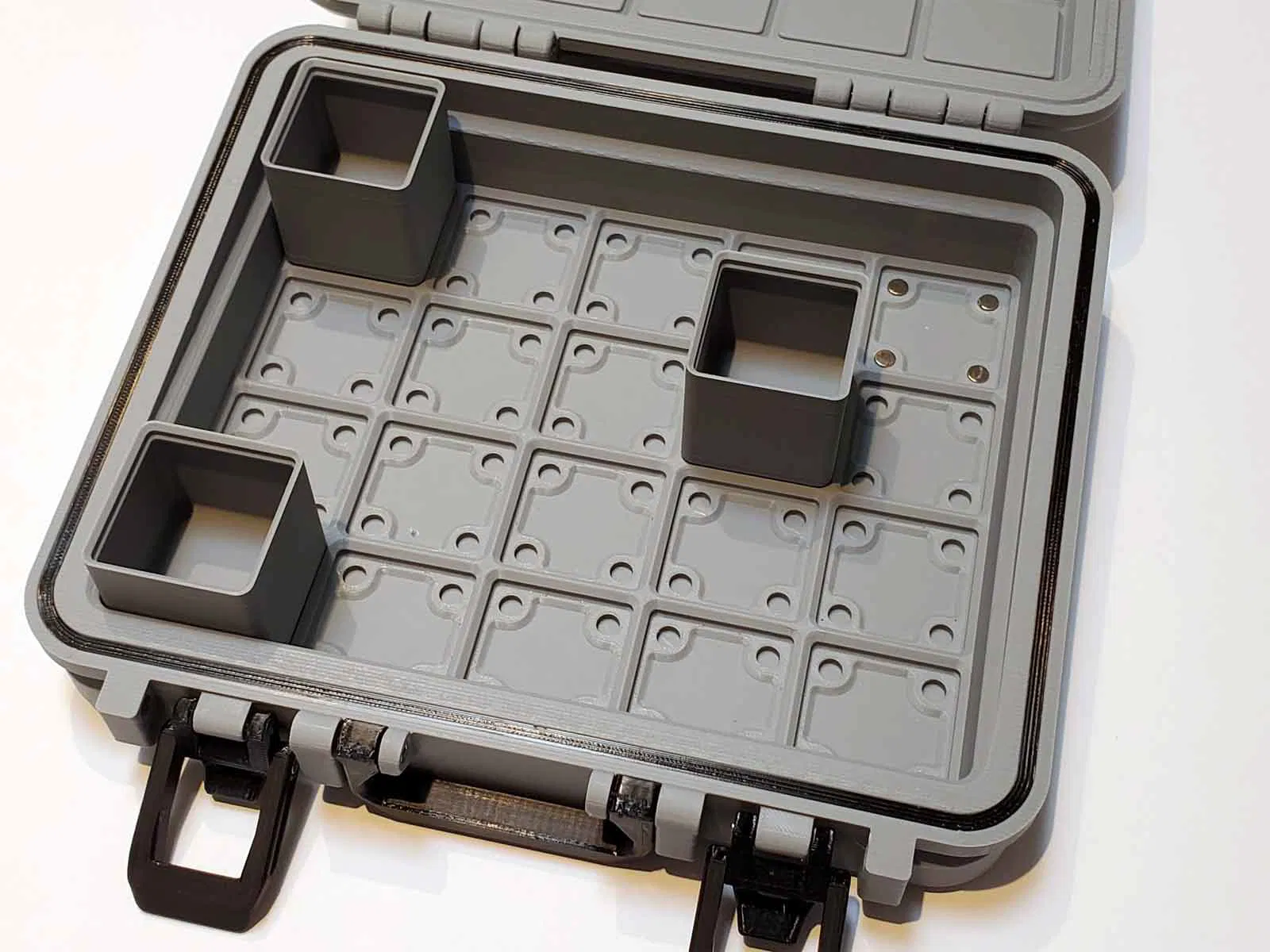

Có hai phiên bản đế: bản "trơn" và bản có rãnh để lắp gioăng TPU. Mình đã in bản dùng gioăng TPU với vật liệu TPU độ cứng A98 (loại mình có sẵn), nhưng nó không kín nước hoàn toàn. Gioăng chỉ thực sự hiệu quả nếu bạn dùng loại TPU mềm hơn hoặc lấp đầy rãnh bằng silicone mềm. Mình luôn sẵn sàng lắng nghe góp ý để cải tiến thiết kế gioăng này.

Nếu in bản dùng gioăng, hãy đảm bảo máy in của bạn chạy TPU ổn. Mình dùng nắp bút dạ để ấn gioăng vào rãnh. Vì gioăng không đối xứng nên hãy kiểm tra kỹ vị trí trước khi lắp. Hãy ấn từ giữa mỗi cạnh rồi mới đến các góc.

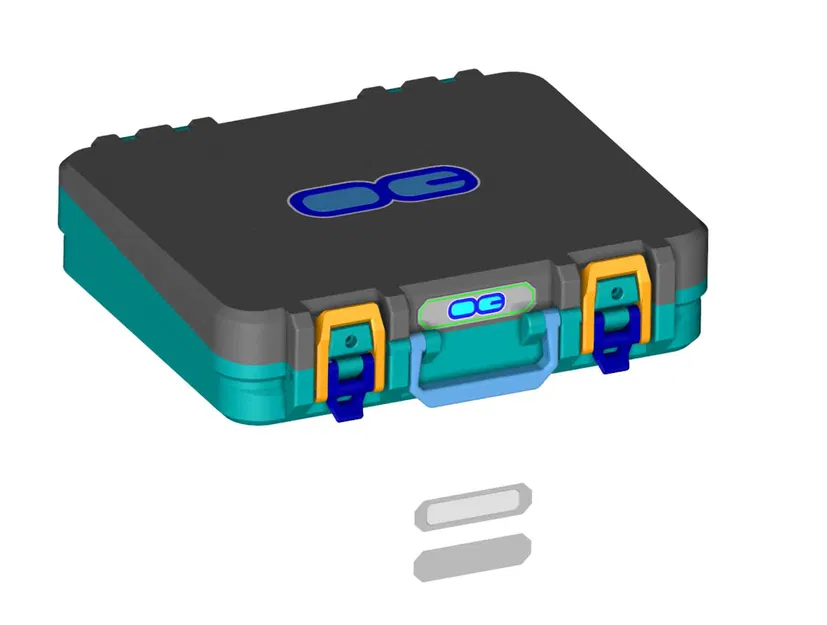

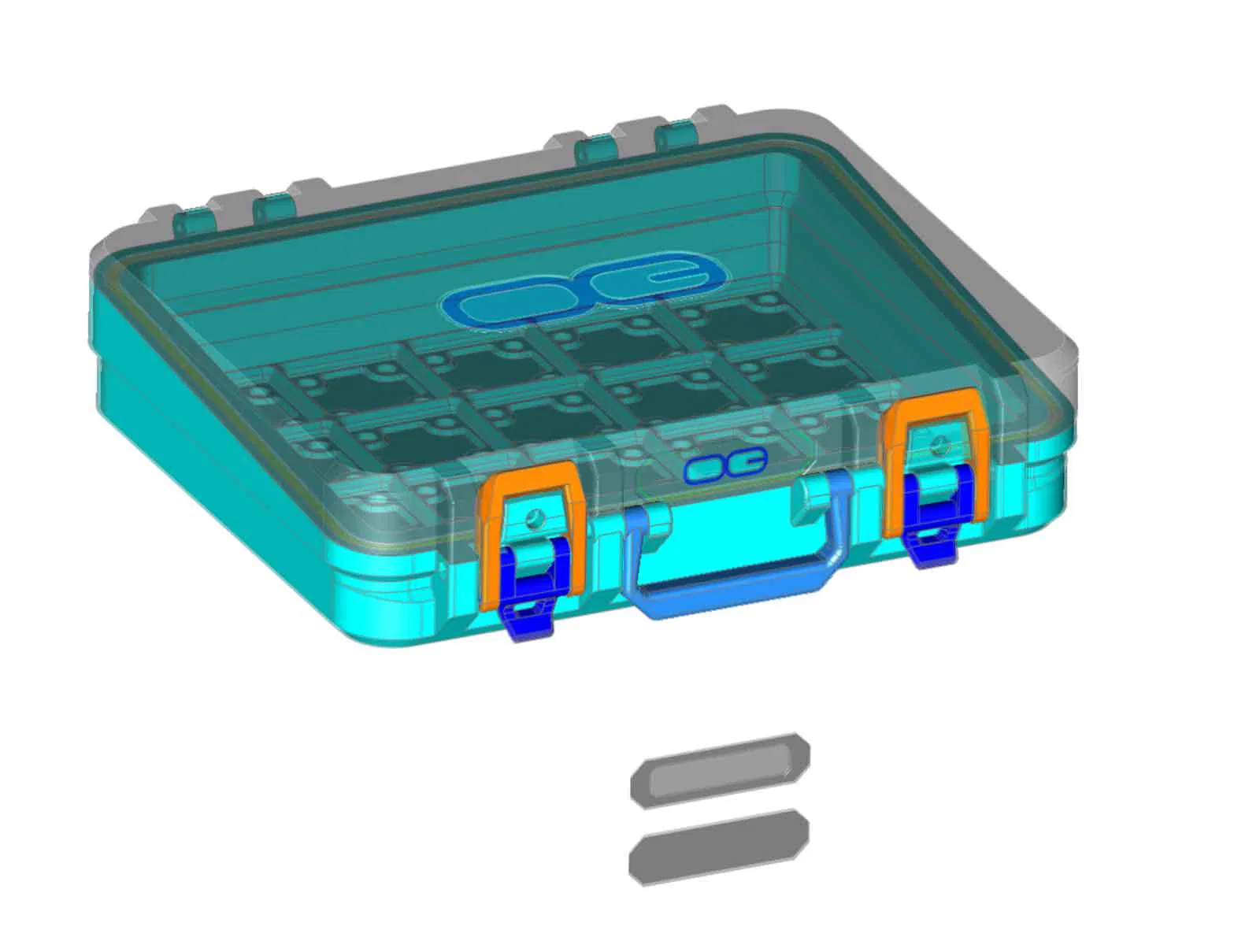

Có hai phiên bản nắp: một loại cho máy in MMU/AMS có in sẵn "Logo Gridfinity không chính thức" và một loại trơn cho máy in một màu.

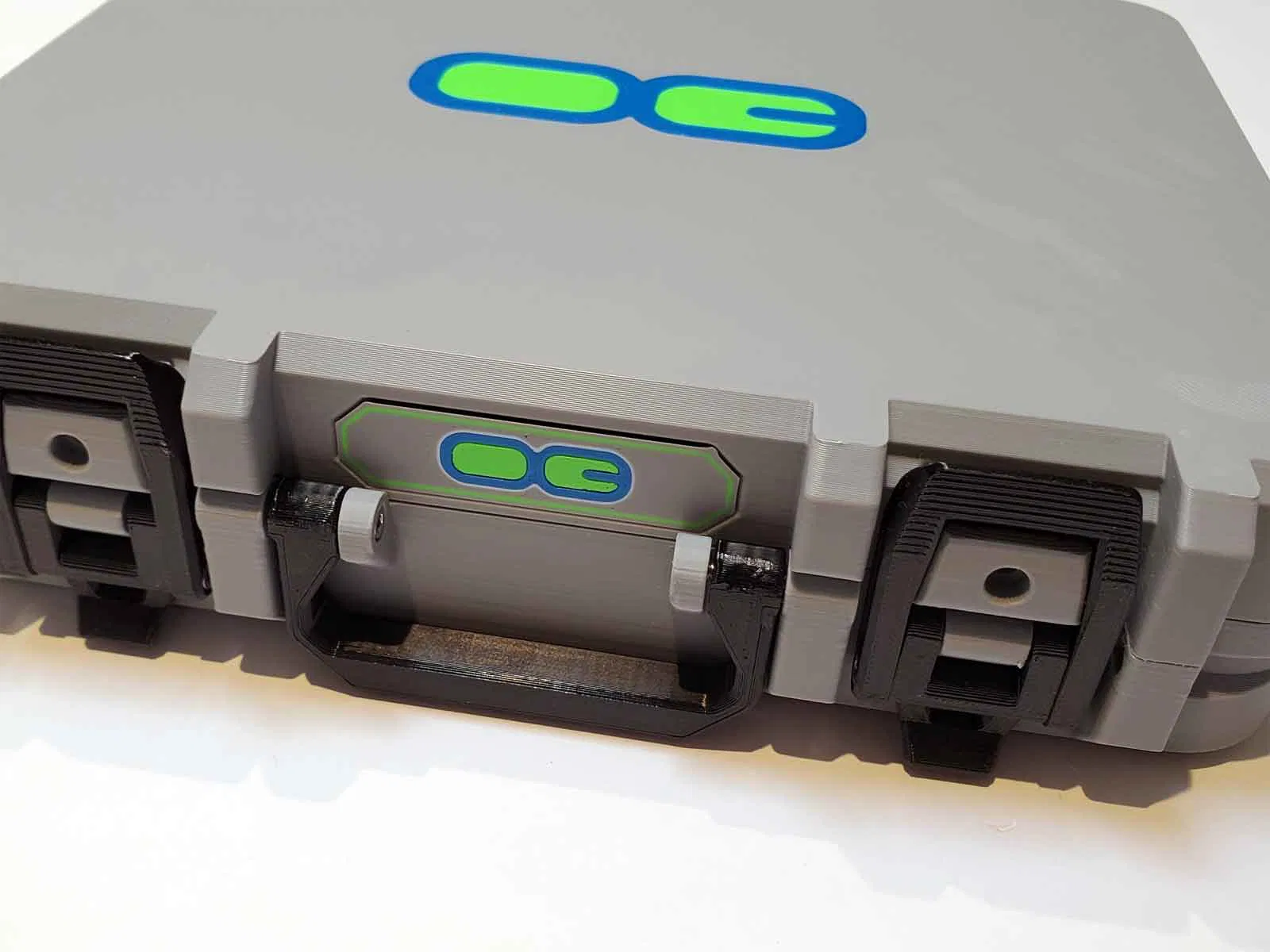

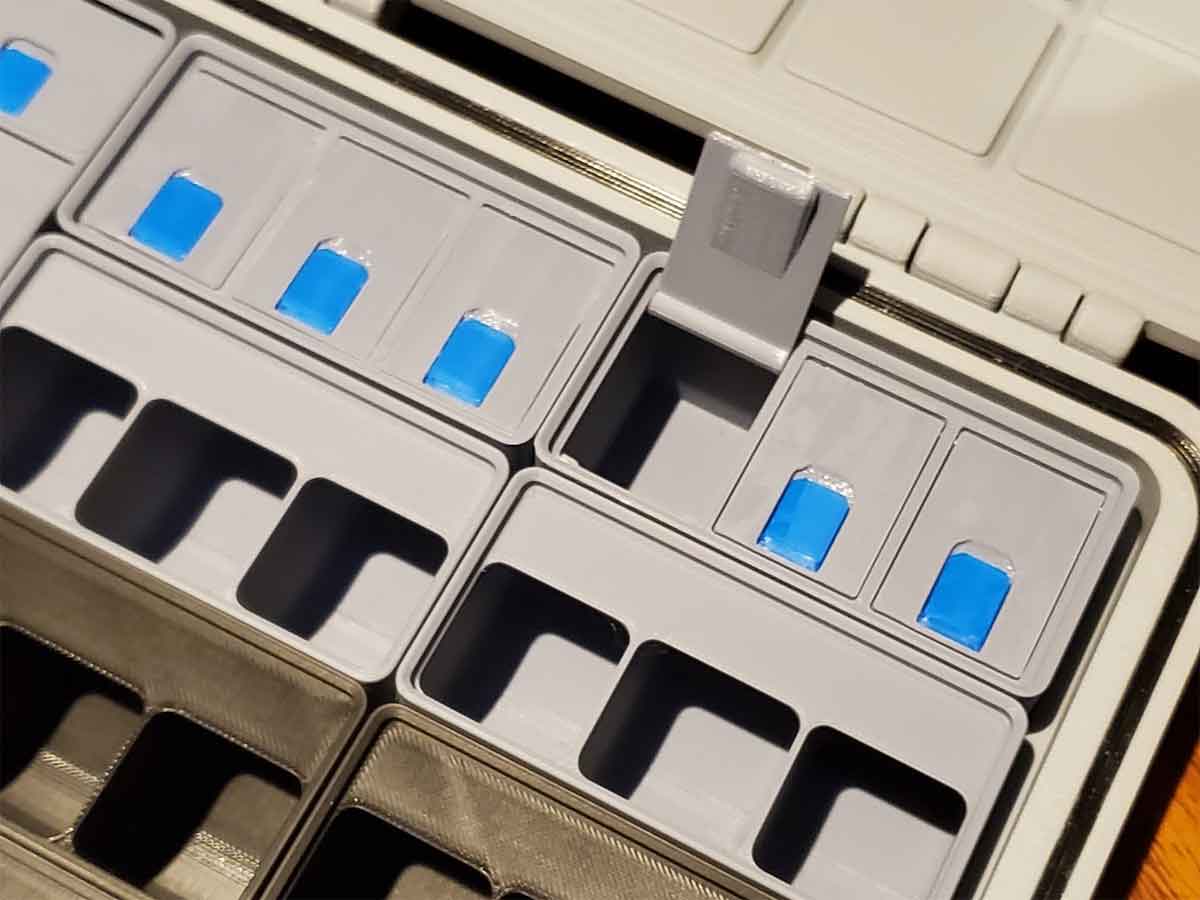

Cuối cùng, có ba loại nhãn phía trước. Loại thứ nhất dùng cho nhãn dán Brother P-Touch 12mm (hoặc tương tự). Loại thứ hai là nhãn đa màu với logo Gridfinity. Loại thứ ba là nhãn trơn để bạn có thể dập nổi chữ bằng phần mềm cắt lớp (slicer).

Mình có hướng dẫn lắp ráp trên blog. Các chi tiết được thiết kế để in không cần support. Mình khuyên dùng kiểu infill gyroid và arachne cho chế độ "wall generator". Arachne rất quan trọng cho các phần đa màu vì có những nét mảnh. Dùng "Adaptive layer height" cũng giúp tiết kiệm thời gian in các chi tiết lớn.

Các thiết lập in mình dùng (OrcaSlicer mặc định):

Strength > Infill > Sparse Infill Pattern > Gyroid

Quality > Wall Generator > Arachne

Others > Bed Adhesion > Brim Type > Mouse Ear

Nếu dùng nắp có logo, hãy tắt "prime tower" nếu bàn in của bạn không đủ diện tích:

Others > Prime Tower > Disable

Nếu thấy hữu ích, hãy để lại like hoặc bình luận kèm ảnh sản phẩm của bạn nhé.

Xem thêm các dự án khác của mình trên blog tại đây. Bạn có thể theo dõi mình trên Printables để nhận cập nhật mới nhất. Nếu muốn ủng hộ công sức của mình, bạn có thể mời mình một ly cà phê qua link này:

https://www.buymeacoffee.com/mystoopidstuff

Cảm ơn các bạn đã ghé thăm!

Cảm ơn và ghi nhận:

Các mô hình này sẽ không thể hoàn thiện nếu thiếu đóng góp của Zach Freedman, người đã giới thiệu hệ thống Gridfinity cho thế giới. Các mô hình này không phải bản remix trực tiếp từ tác phẩm gốc của Zach nhưng hoàn toàn tương thích và sử dụng thông số kỹ thuật tương tự.
