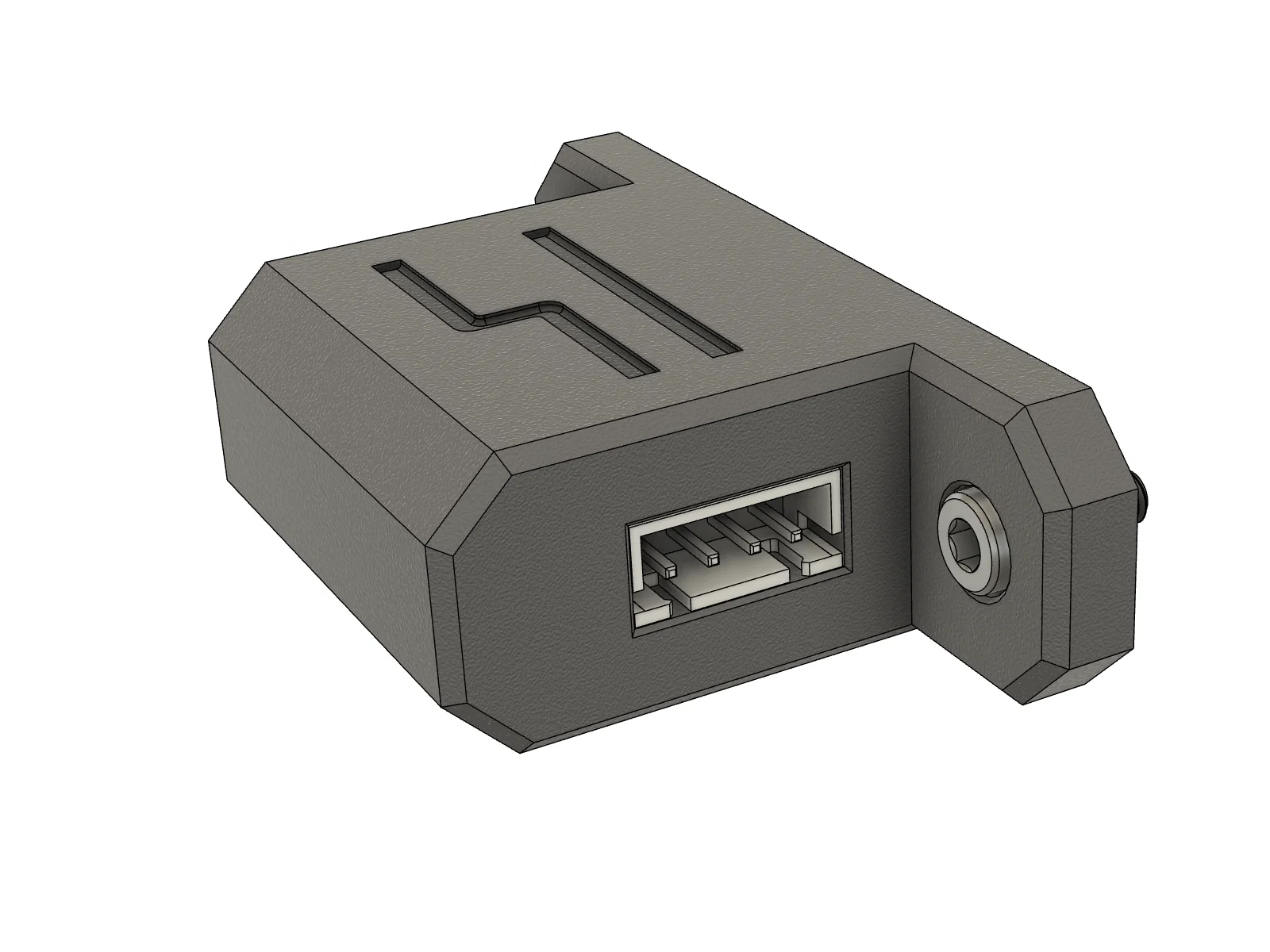

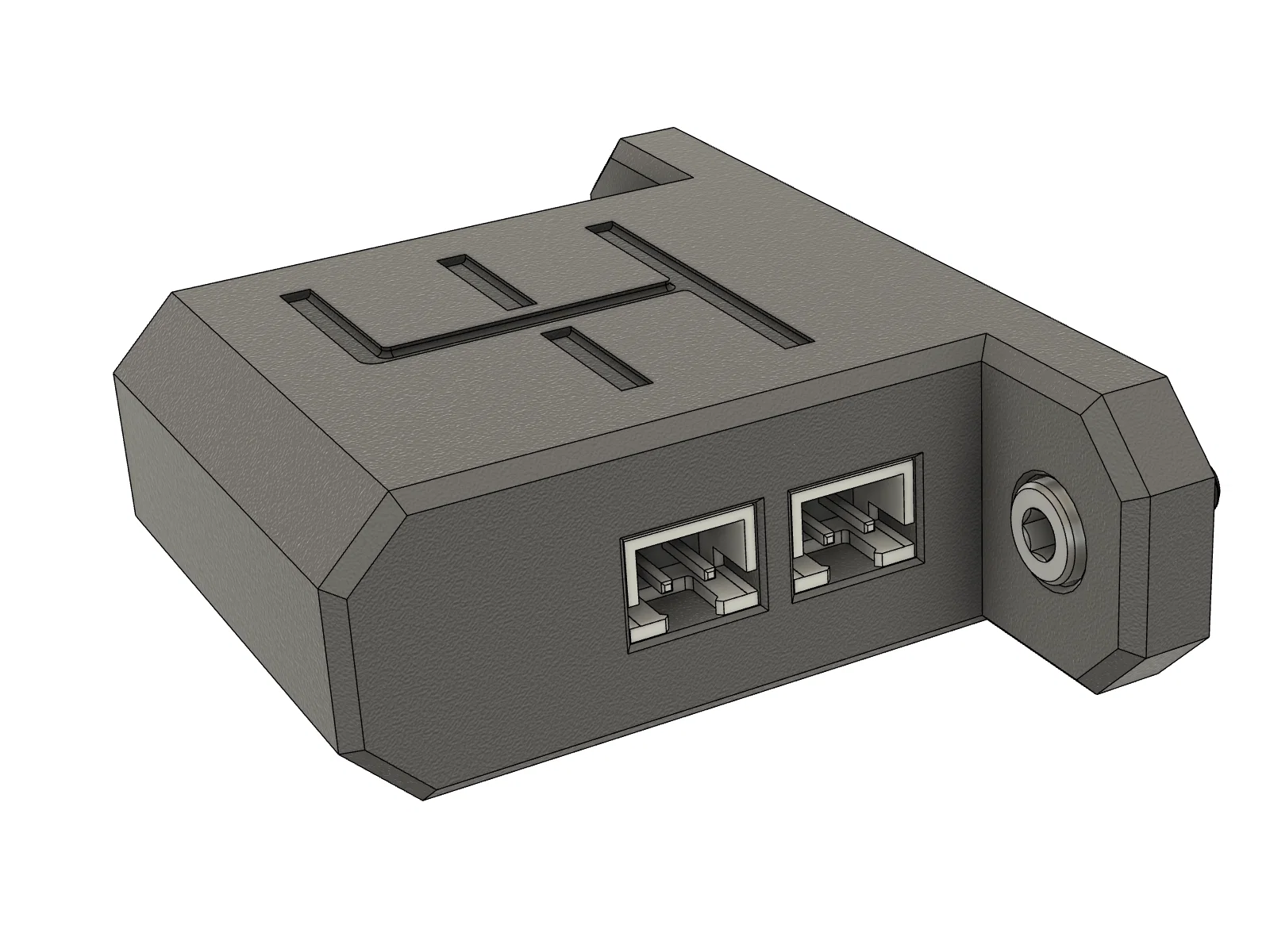

JST Hub cho nhôm định hình 2020 – đi dây quạt bed, LED và hơn nữa

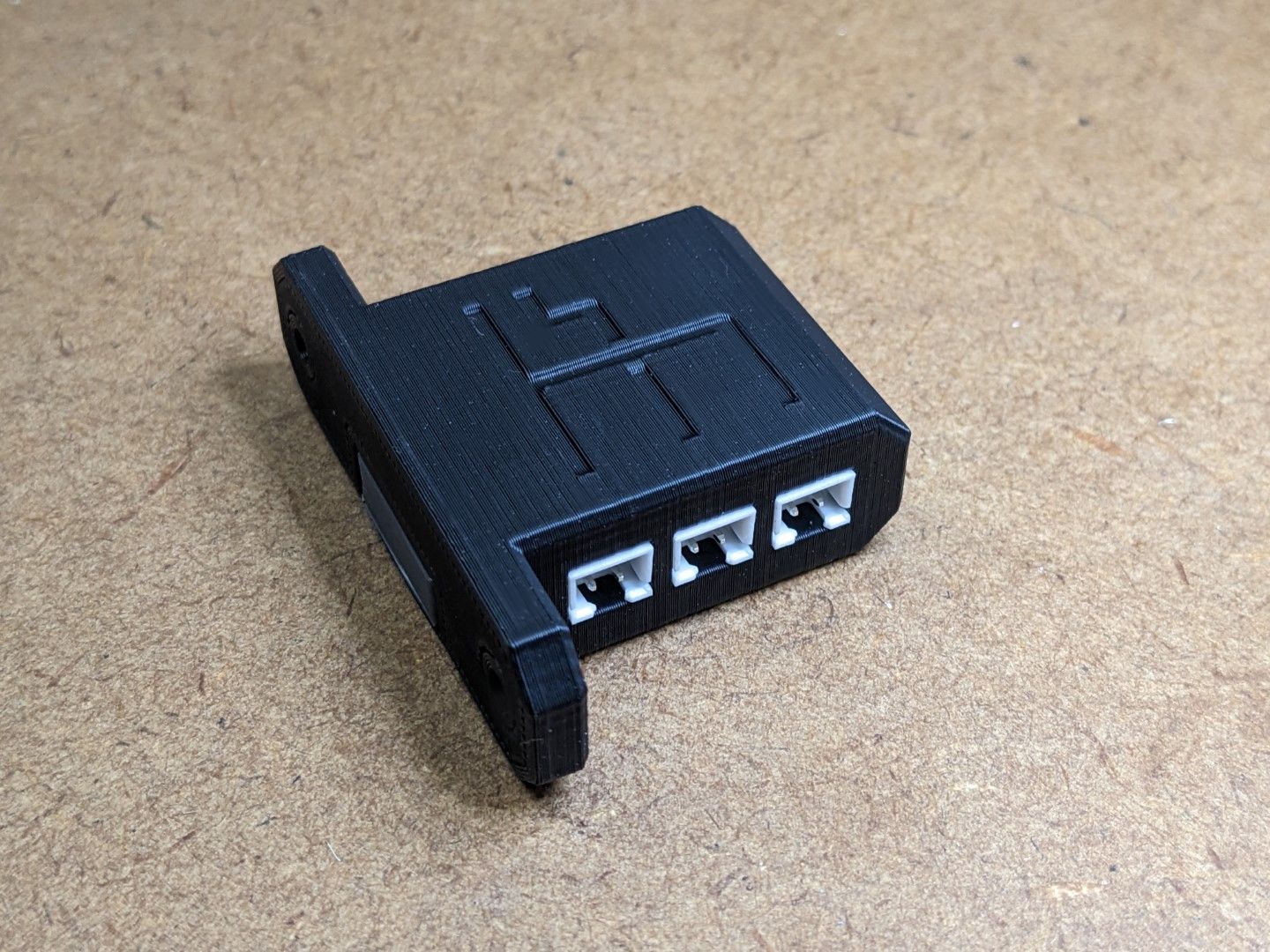

Khi mình gắn thêm hệ thống lọc khí Nevermore và thêm hai quạt bed nữa thì mình không hài lòng với mấy giải pháp quản lý dây (cable management) mình tìm được 😕. Ban đầu mình thiết kế mấy cái clips để đi dây theo profile 2020, nhưng vẫn thiếu một giải pháp kiểu “cắm-rút” cho dây quạt 🤔. Dùng Wago cũng là một phương án, nhưng nó chiếm nhiều chỗ quá. Vậy là mình làm luôn cái JST-Hub nhỏ xịn này 😎.

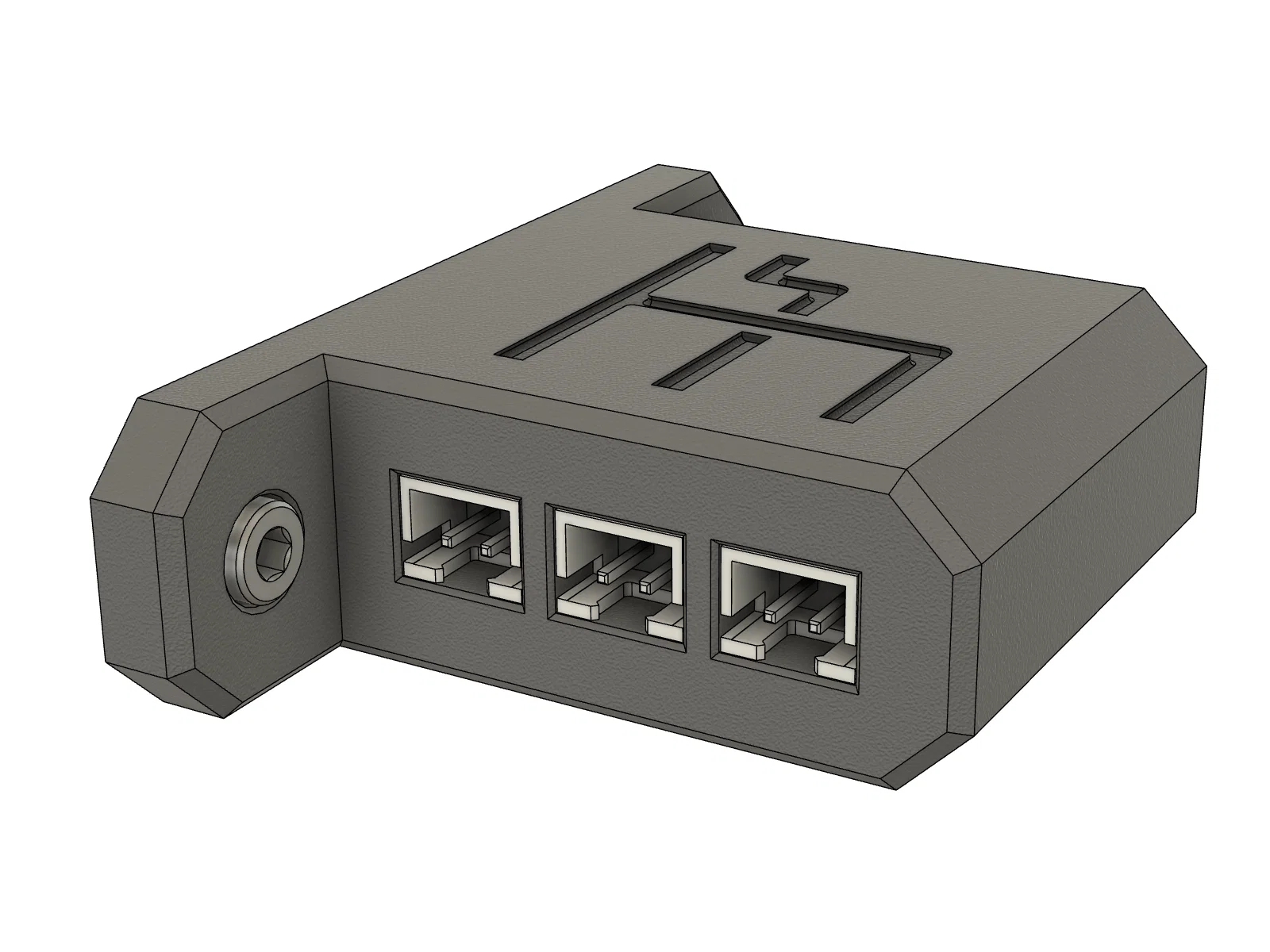

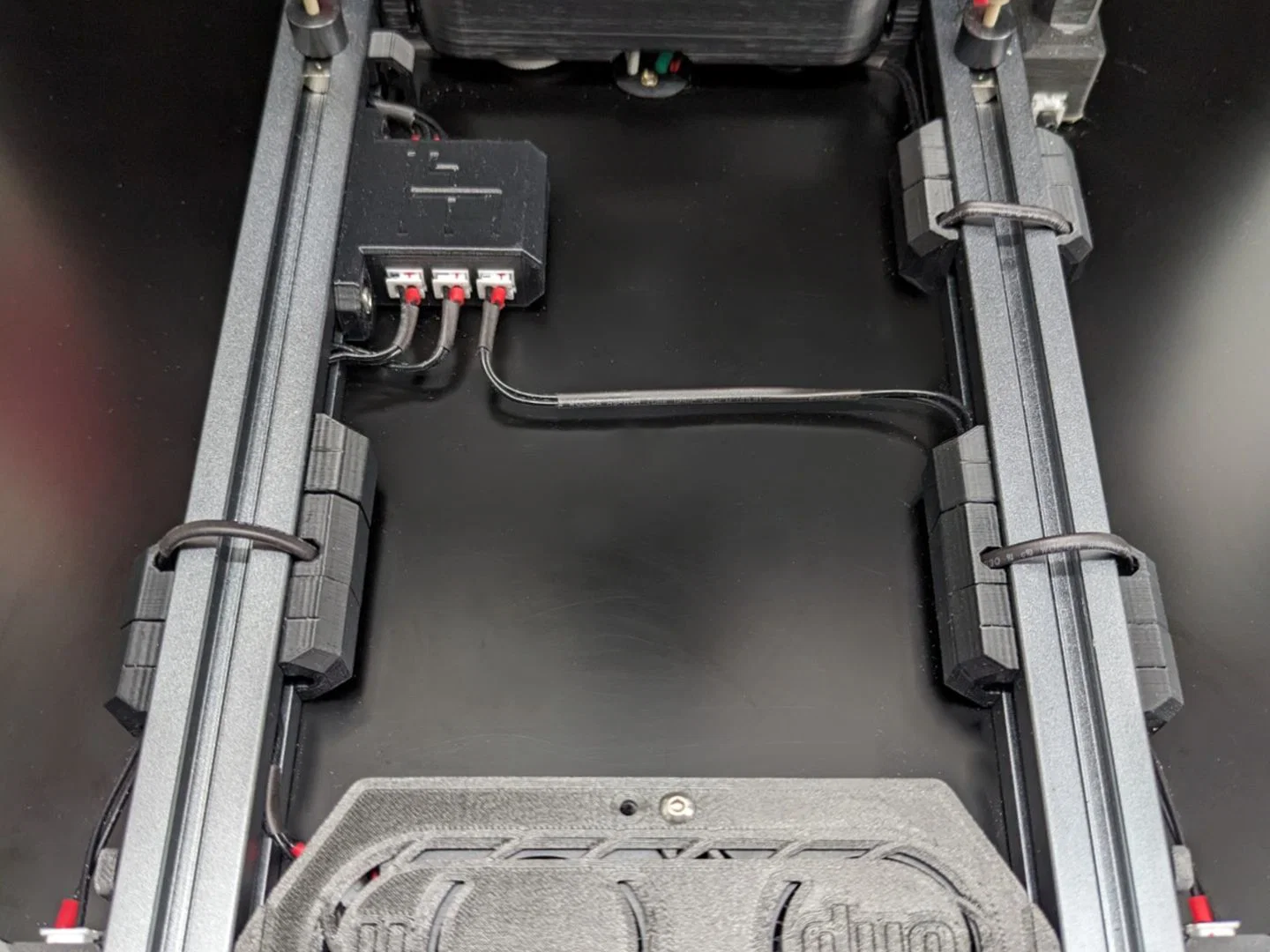

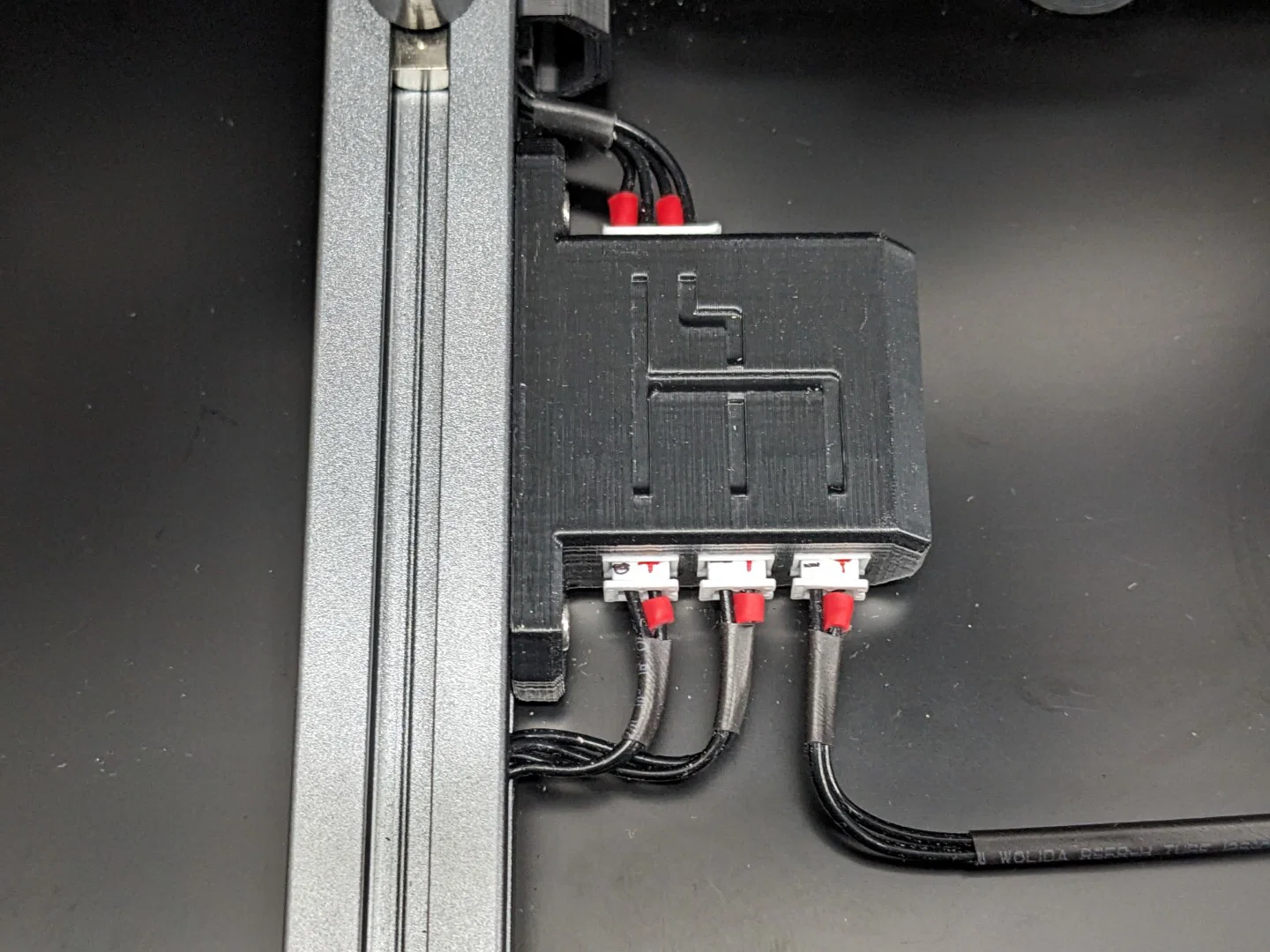

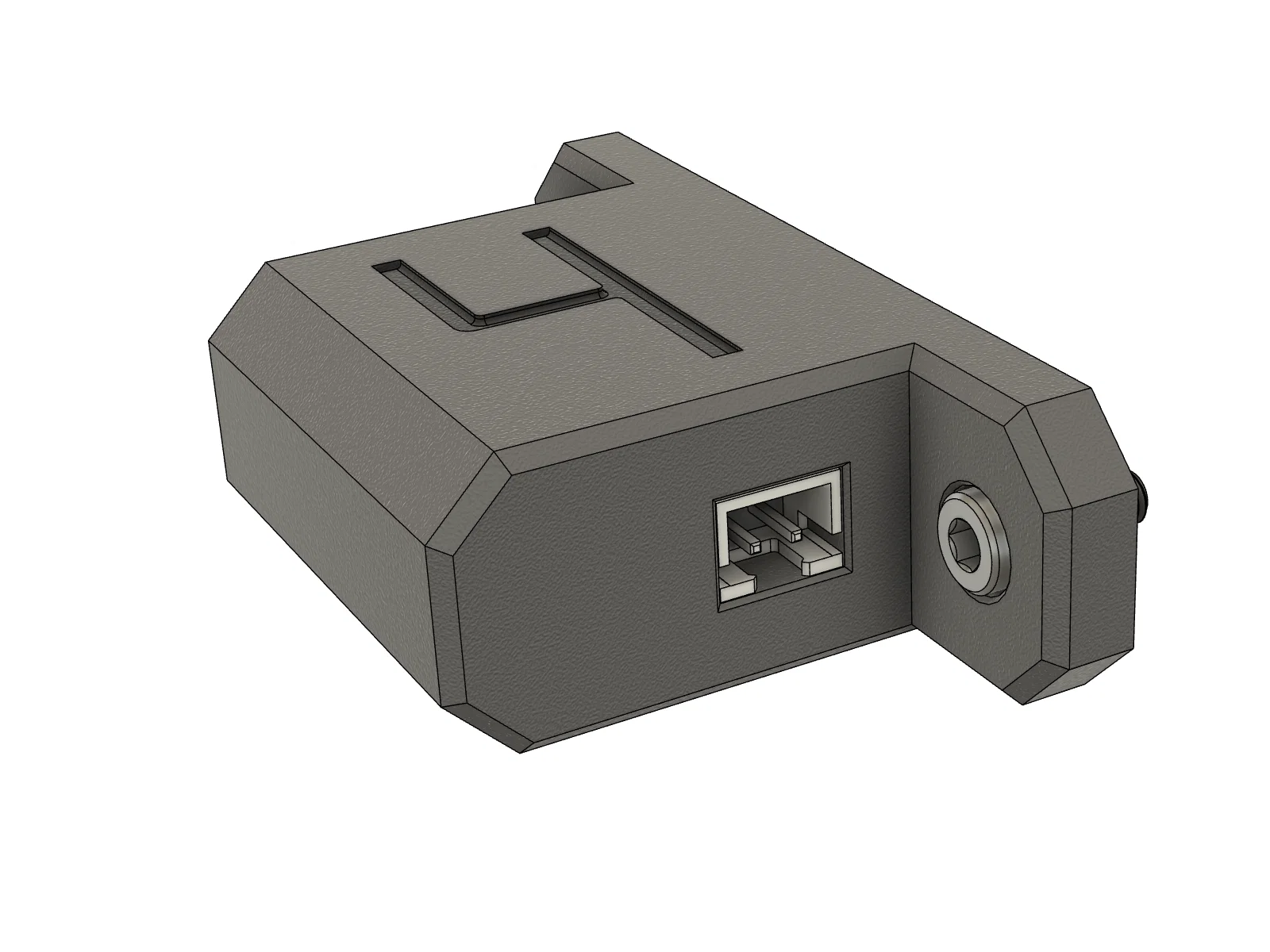

Nó hoạt động rất chuẩn để quản lý các mối nối dây quạt bed, nhưng dĩ nhiên cũng dùng cho nhiều mục đích khác nữa. Cho mình biết bạn dùng nó cho việc gì và đăng một bài Make nha 🙂!

Ủng hộ mình: Nếu bạn thật sự thích và có dùng model này, nhớ để lại Like giúp mình nha. Nó hỗ trợ rất nhiều để mình có thêm filament cho các lần test print khi làm model chia sẻ cho mọi người! Và ghé xem các model khác của mình nếu bạn đang build Voron!

EVENmore - Bed Fans with Style

Giải pháp quạt bed nhìn “ngầu” cho máy Voron, fit hoàn hảo với hệ thống lọc khí Nevermore.

Modular Cable Management Clips for 2020 Extrusions

Bộ clips quản lý dây đầy đủ cho profile 2020—loại hay dùng trên nhiều máy Voron và các máy khác.

Dock và mount adapter cho PCB Klicky probe được tối ưu.

Stylish BTT Octopus Pro Fancase

Case gắn DIN rail cho BTT Octopus Pro, cho phép gắn hai quạt... và nhìn cũng rất “cool” :-)

BTT HDMI 5 Display Voron Mount (Works with Clicky Clacky Door)

Mount màn hình Voron cho BTT HDMI5, tương thích Clicky Clacky Door (và cửa tiêu chuẩn).

Modular Mesh Inserts for the Voron Fan Grille

Bộ mesh inserts và retainers để tăng bảo vệ và (tất nhiên) làm máy Voron nhìn đẹp hơn.

Plug-In Mesh Mesh Inserts for the Voron 2.4 and Trident Skirts

Mesh inserts có thể kẹp (clip) vào skirt tiêu chuẩn của Voron 2.4 và Trident—giờ có bản 250, 300 và 350 :-)

Hướng dẫn lắp ráp

BOM

• JST-XH connectors tuỳ bạn chọn (XH2P và/hoặc XH4P)
• M3*8 SHC (2 cái)
• M3 T-Nut (2 cái)

In

Dùng setting Voron tiêu chuẩn của bạn. Và mình khuyên nên thêm support cho phần bridge dài ở cuối khe mở của hub.

Lắp ráp

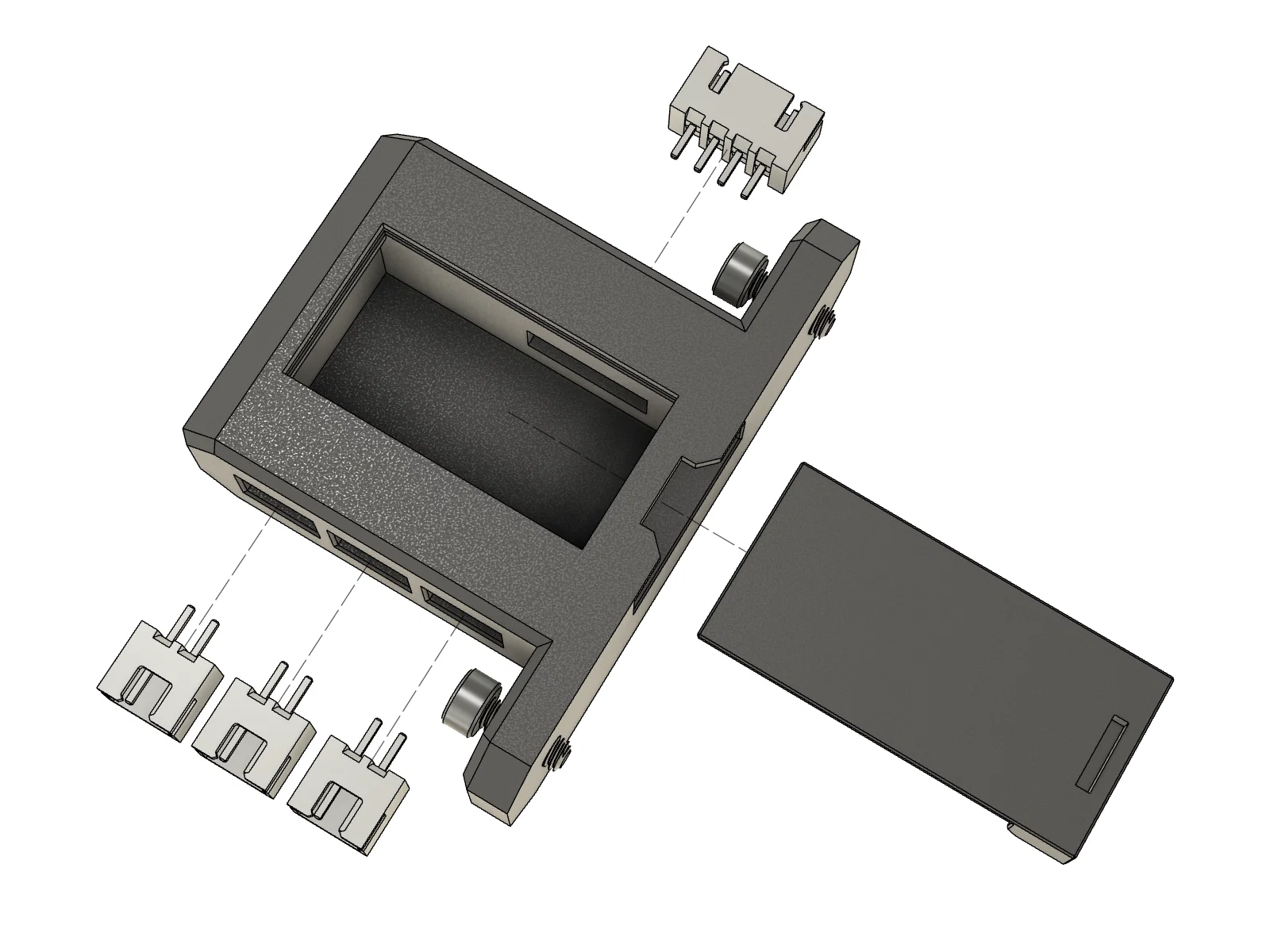

Thật ra các bước lắp khá thẳng (cứ nhìn theo hình, dù hình không phải bản mới nhất—cái hub trong hình thiếu phần recess để mở dễ hơn):

• Chừa dây đủ dài để hàn, nhưng cũng đừng dài quá để còn nhét vào hub được.
• Nhớ kiểm tra chiều (orientation) của JST connectors và hàn dây ở “mặt trên” của chân pin—phía được đánh dấu đỏ trong bản vẽ CAD. Nếu không bạn có thể sẽ khó cắm JST vào hub. (Bấm vào hình để phóng to)

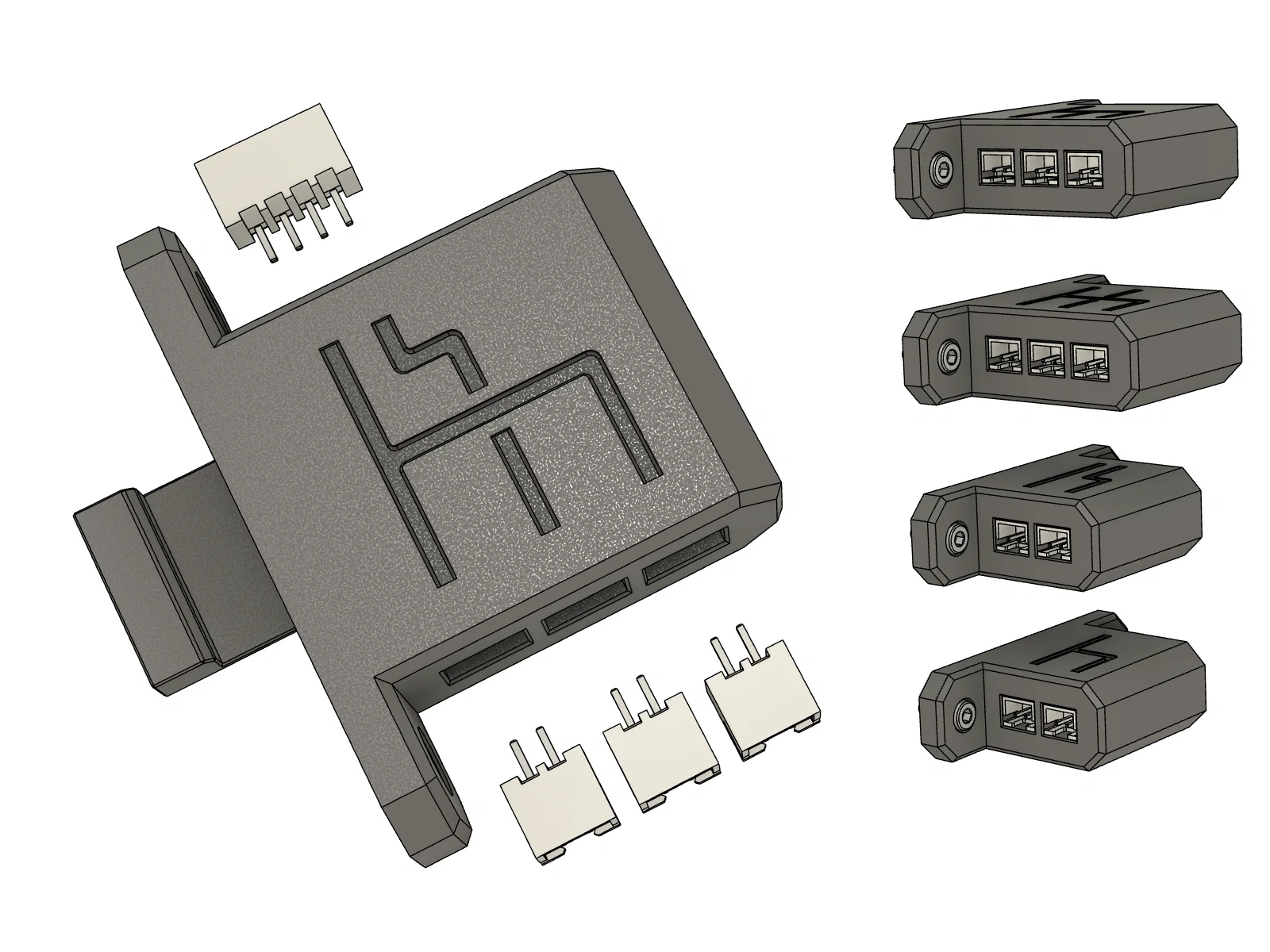

• Trên model có một sơ đồ chỉ cách nối dây theo đúng mục đích thiết kế.

Vậy thôi! 😎
