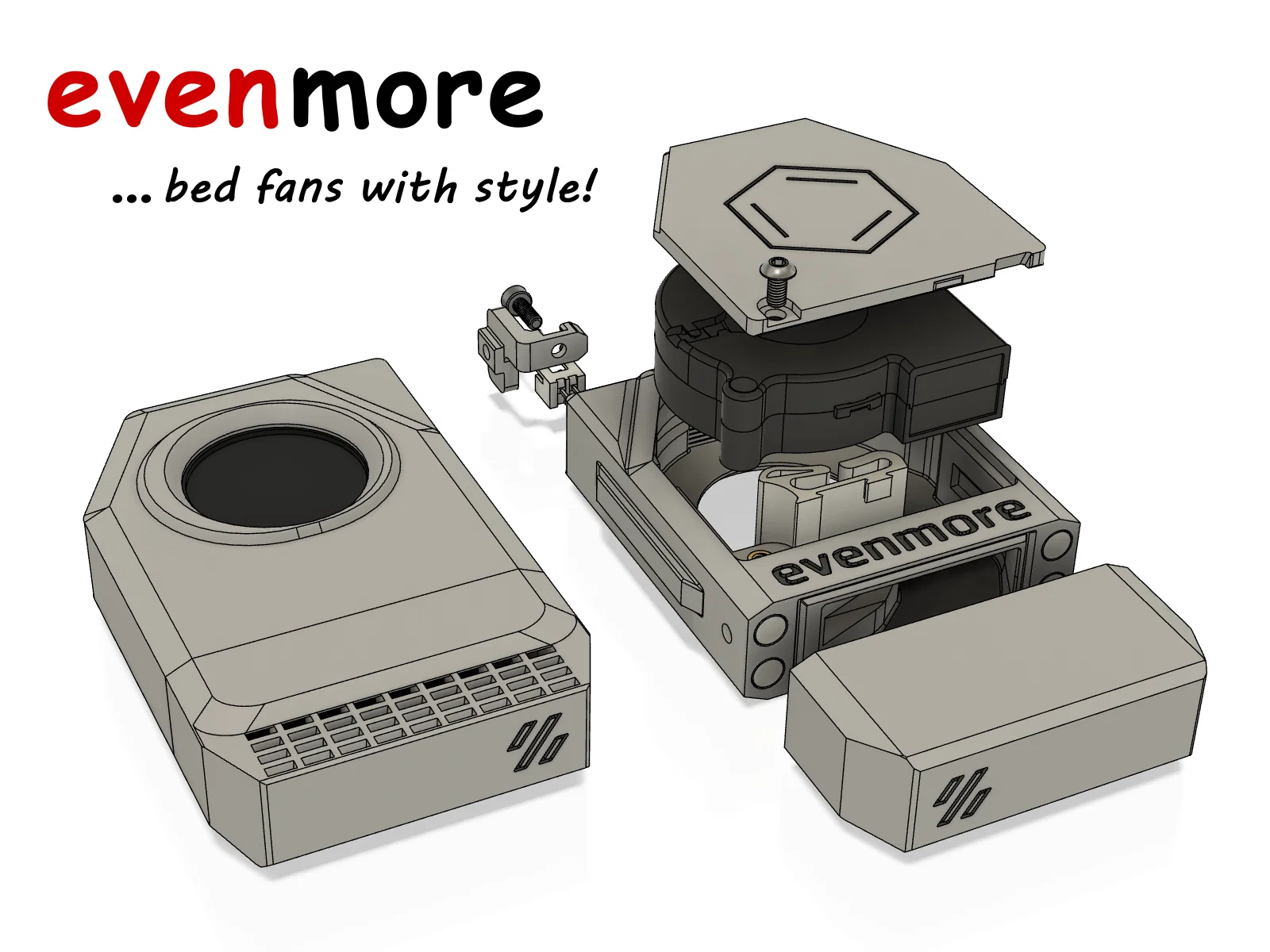

EVENmore - Giải pháp quạt làm nóng bàn in cực chất cho Voron

Khi lắp ráp máy in Voron, mình đã tìm kiếm một giải pháp quạt làm nóng bàn in (bed fan) thật phong cách 🤔, phù hợp với hệ thống lọc không khí Nevermore và giúp nâng nhiệt độ buồng in Even More🔥 đến đúng mức cần thiết. Vì không tìm được thứ gì ưng ý, mình quyết định tự bắt tay vào thiết kế. Và đây là thành quả: bộ quạt gầm giường (bed fan) cực kỳ hợp rơ với Nevermore Micro 🥰 (không chỉ riêng bản Micro V6 đâu, chúng hoàn toàn có thể hoạt động độc lập 😉)…

Ủng hộ mình nha : Hãy để lại một ❤ Like nếu bạn thấy thích và sử dụng model này. Điều này giúp mình có thêm động lực mua nhựa để in test và chia sẻ các bản thiết kế đến các bạn! Và nhớ ghé xem các mẫu model khác của mình nếu bạn đang build một em Voron nhé!

Kẹp quản lý dây cáp dạng modul cho nhôm định hình 2020

Bộ kẹp quản lý dây cáp hoàn chỉnh cho khung nhôm 2020, thường dùng cho Voron và các loại máy in 3D khác.

Đây là Hub JST với các tùy chọn cấu hình khác nhau để tối ưu hóa việc quản lý dây điện cho máy in của bạn.

Được thiết kế để kết nối với quạt EVENmore!

Dock và ngàm gắn đã được tối ưu cho đầu dò PCB Klicky của bạn.

Vỏ hộp đựng BTT Octopus Pro phong cách

Vỏ hộp gắn thanh ray DIN cho bo mạch BTT Octopus Pro, cho phép lắp thêm hai quạt... nhìn siêu ngầu :-)

Ngàm gắn màn hình BTT HDMI 5 cho Voron (Dùng được với cửa Clicky Clacky)

Ngàm gắn màn hình BTT HDMI 5 cho Voron, tương thích với cửa Clicky Clacky (và cả cửa tiêu chuẩn).

Bộ lưới bảo vệ và khung giữ giúp tăng độ an toàn và làm đẹp cho máy in Voron của bạn.

Lưới tản nhiệt dạng Plug-in cho ốp hông Voron 2.4 và Trident

Lưới tản nhiệt có thể gắn trực tiếp vào ốp hông (skirt) tiêu chuẩn của Voron 2.4 và Trident - hiện đã có sẵn các bản 250, 300 và 350 mm :-)

Chi tiết Model

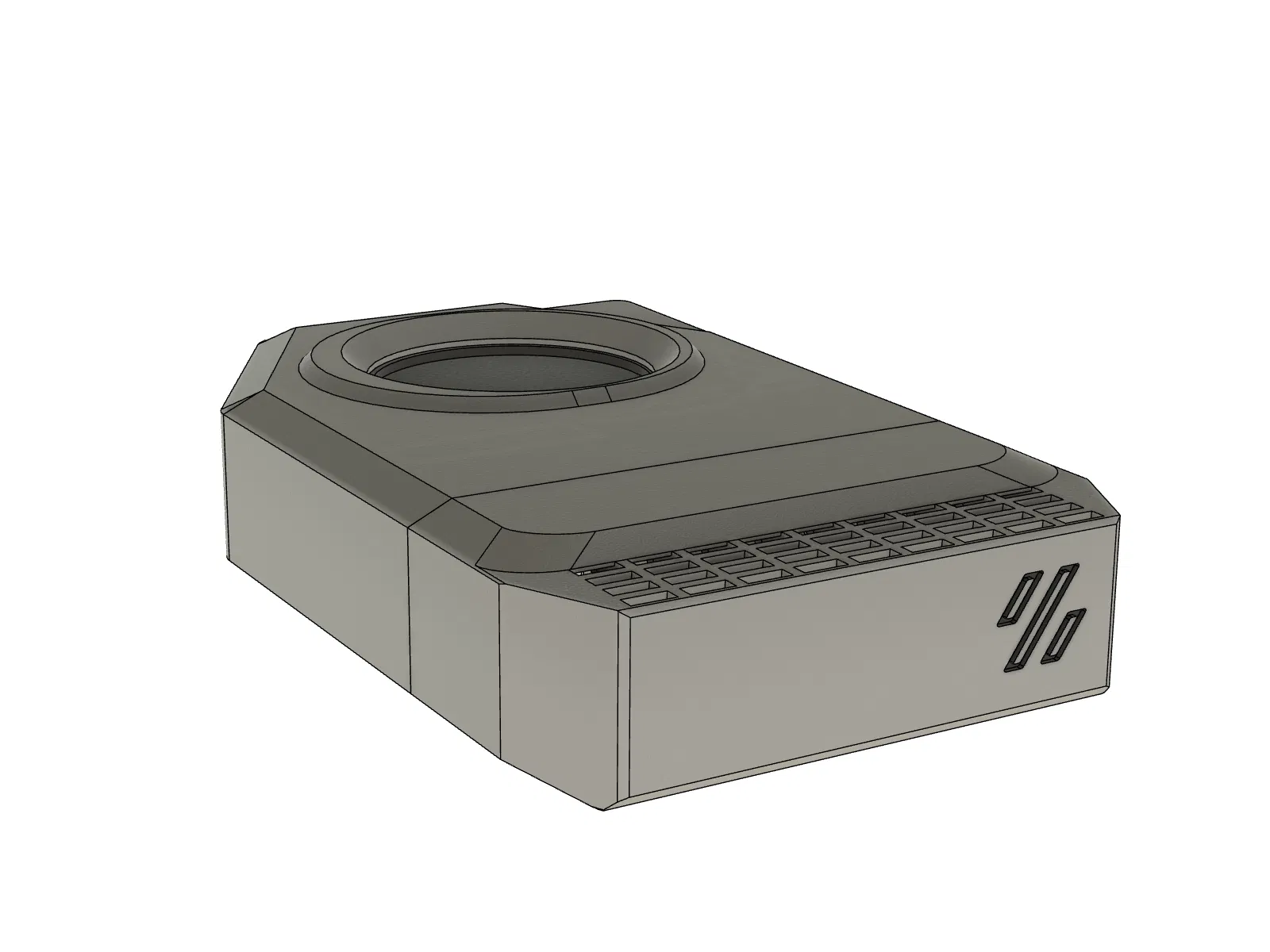

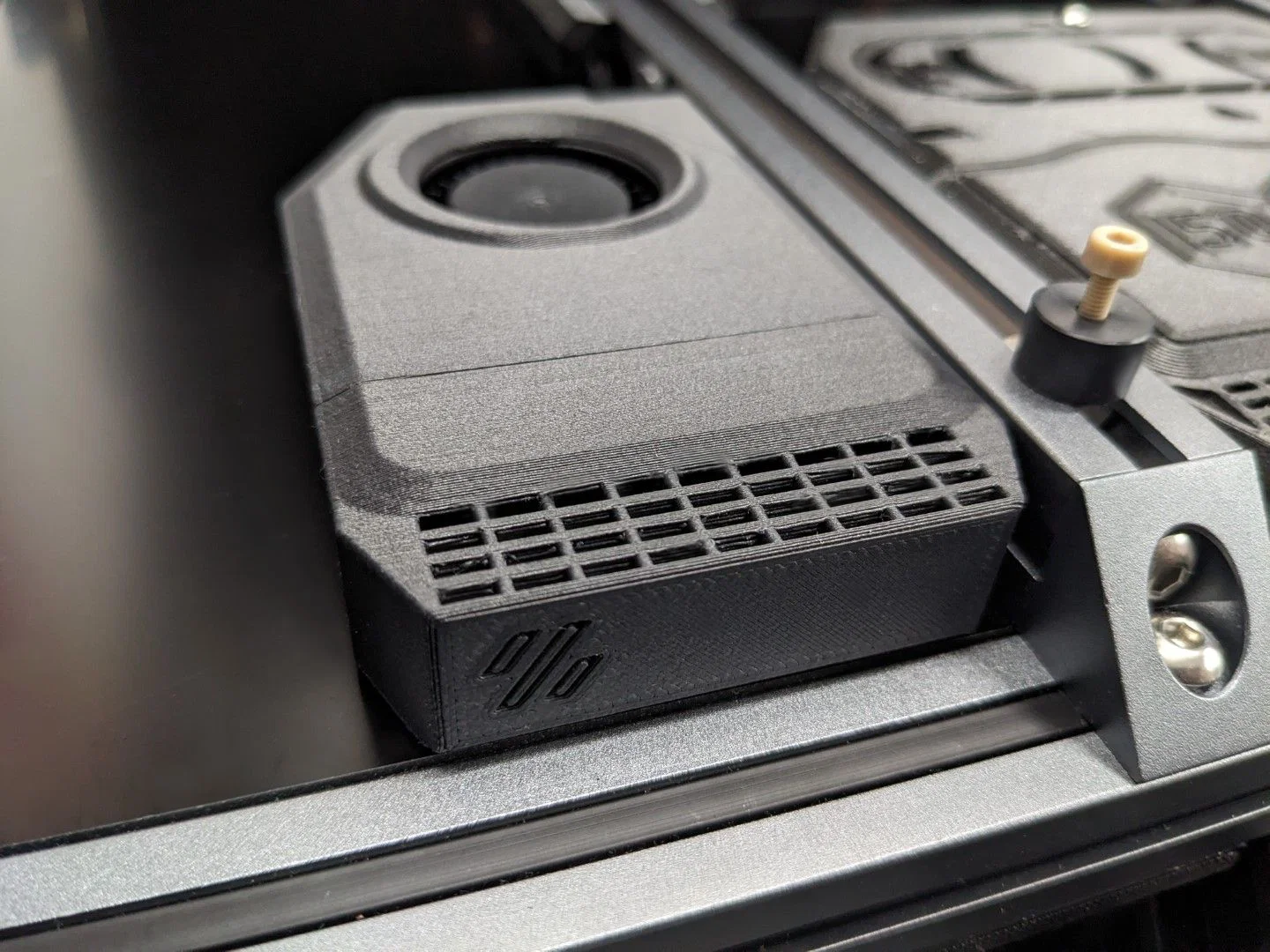

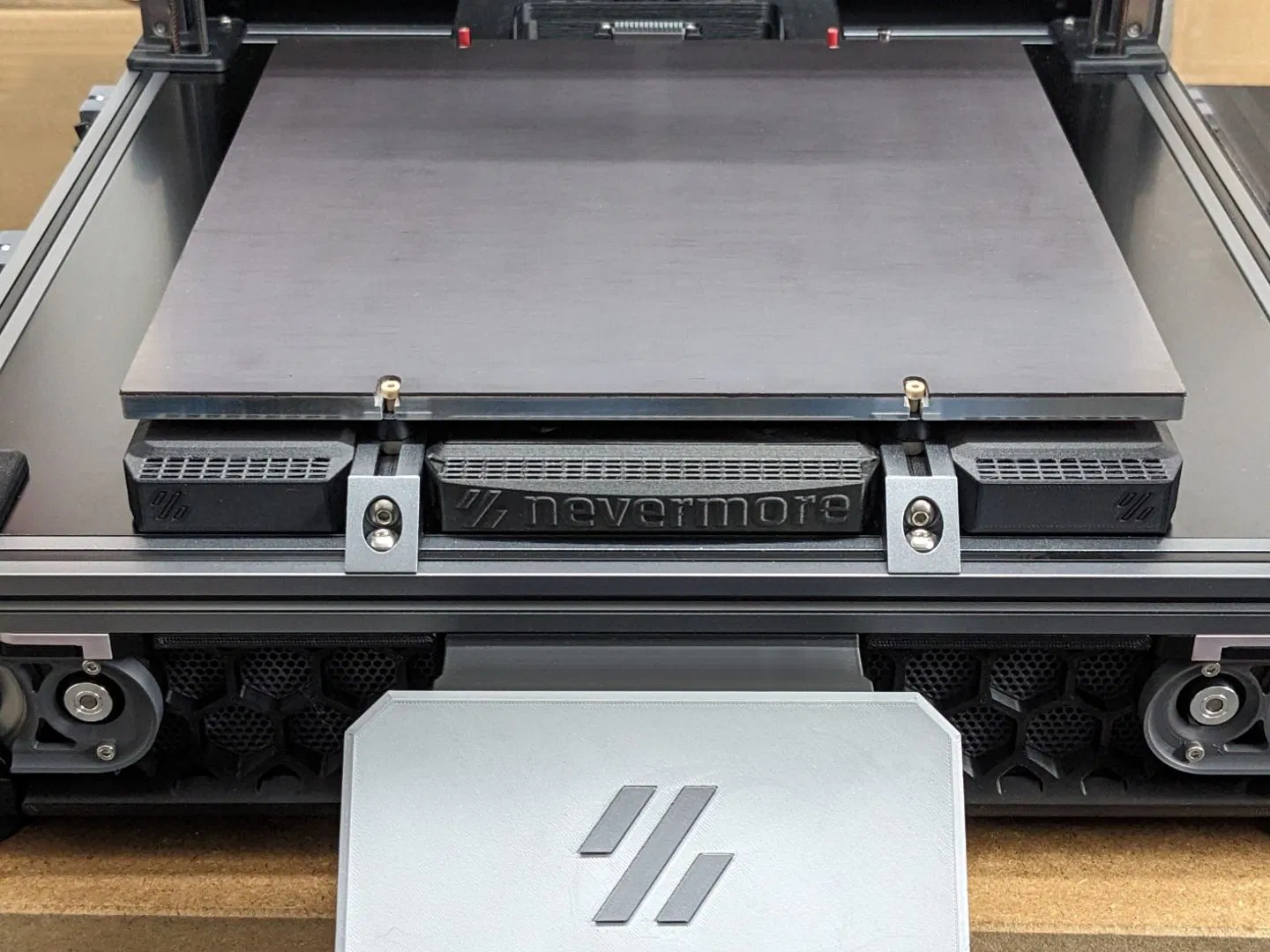

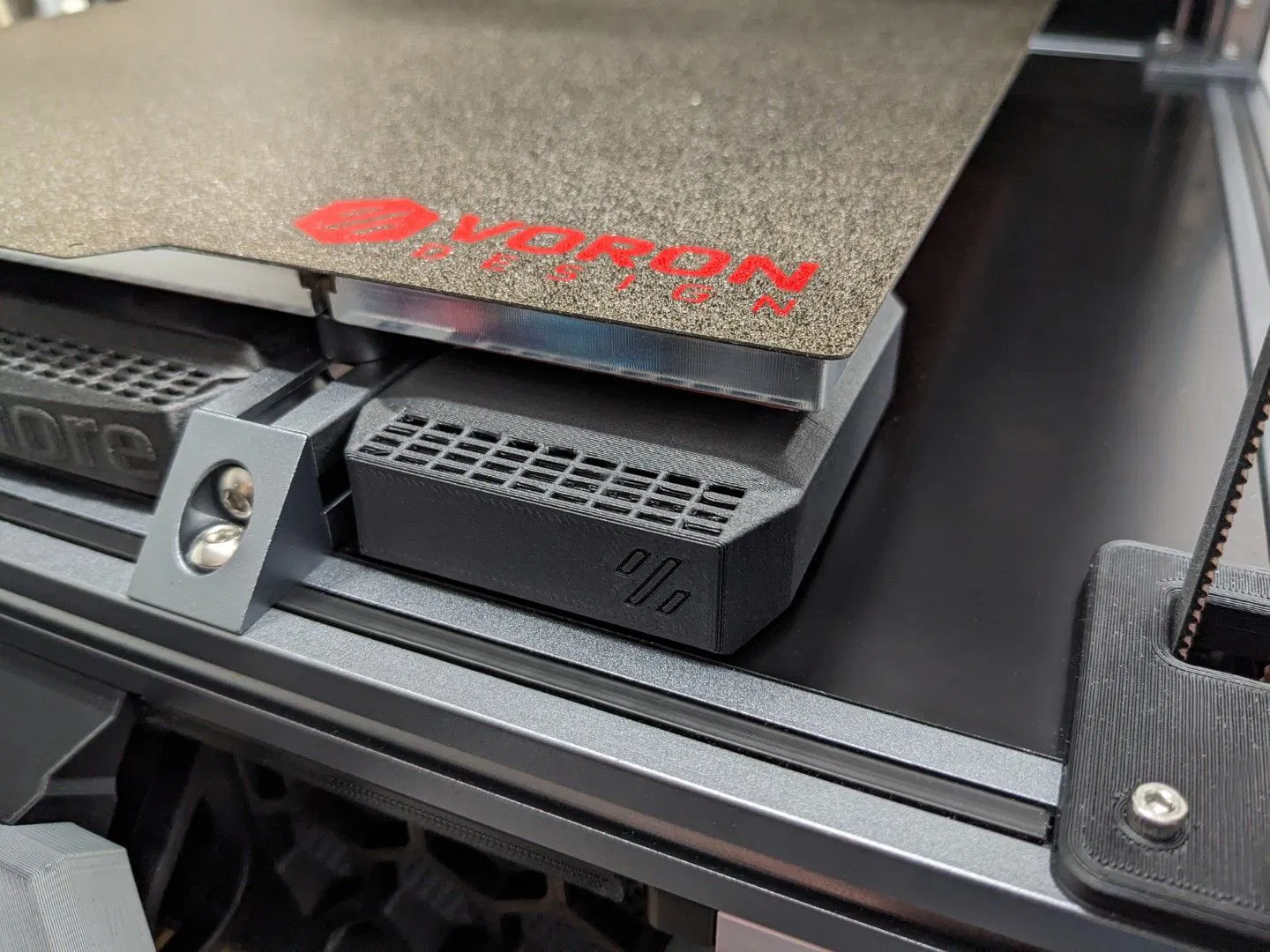

Về cơ bản, đây là phiên bản quạt đơn của Nevermore Micro V6 với phần hộp được sửa đổi chỉ đóng vai trò là ống dẫn khí. Mọi thứ được thiết kế để giữ chiều rộng vỏ máy nhỏ nhất có thể. Nó lắp vừa khít dưới bàn in 300mm (xem ảnh bên dưới), nhưng cũng dùng tốt cho bàn in 250/350mm.

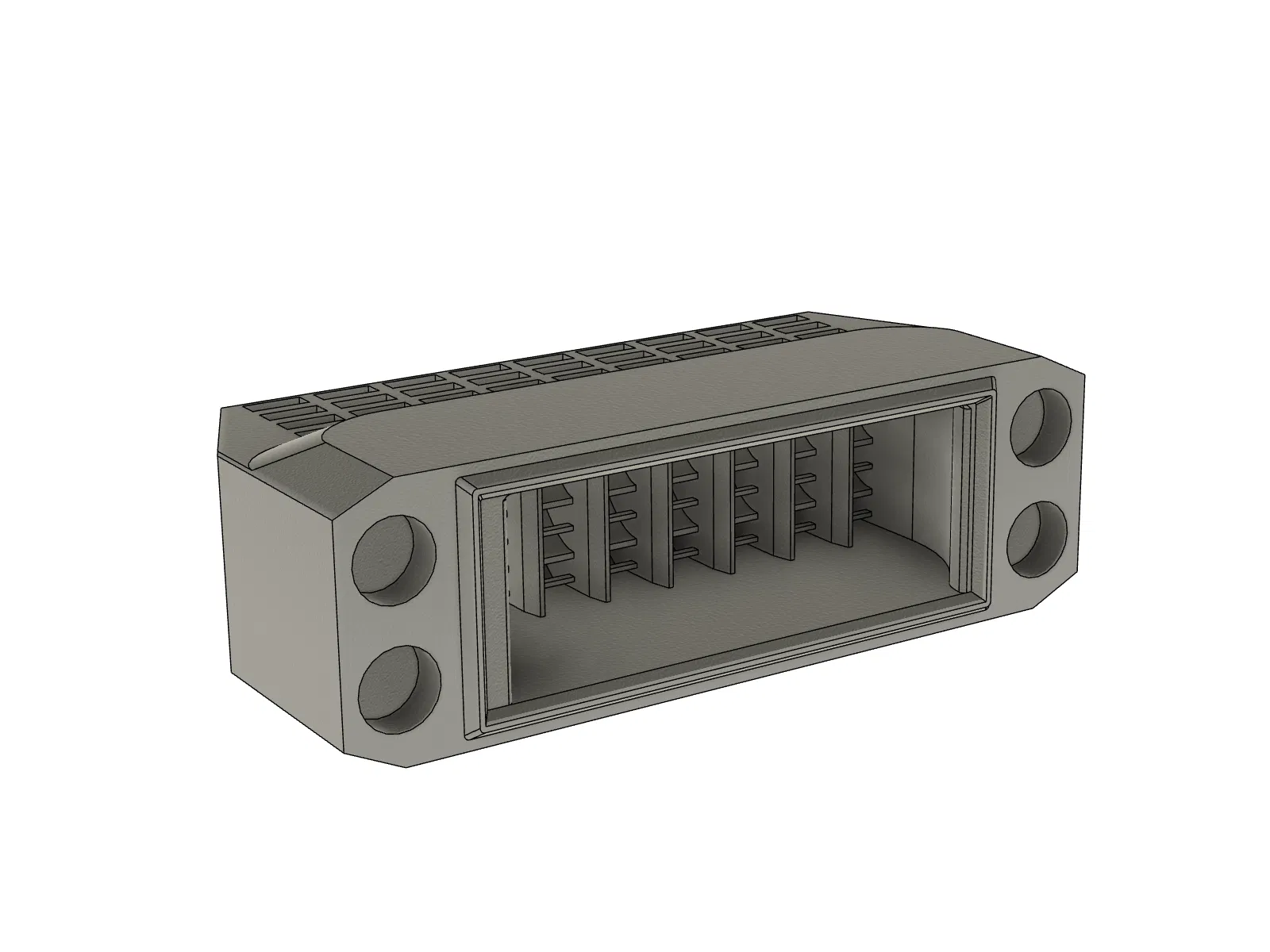

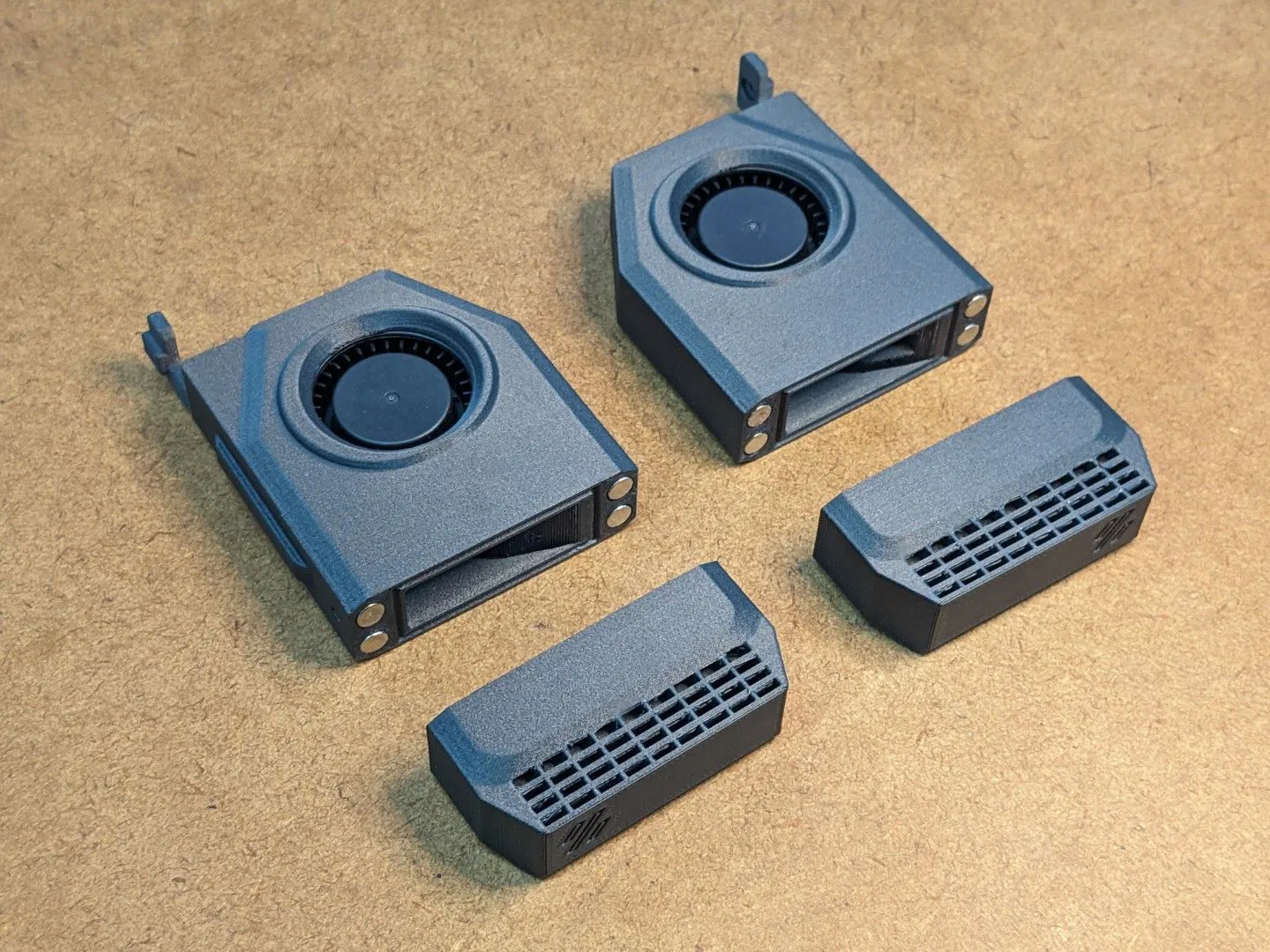

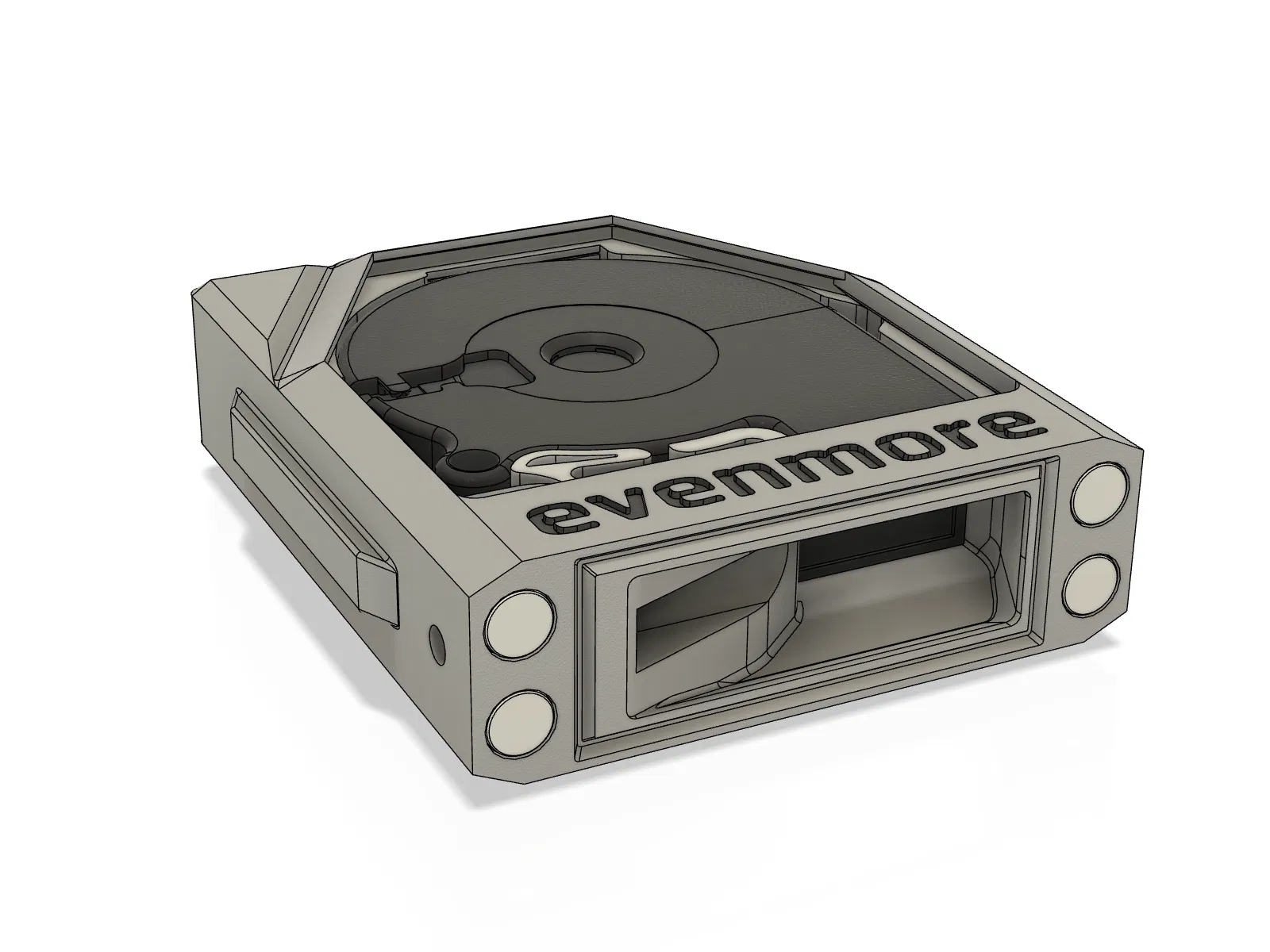

Mình chọn giữ lại hộp nam châm ở mặt trước (dù cần đầu tư thêm một chút nam châm 💰): Không chỉ giúp dễ dàng tiếp cận ốc M3 để gắn vỏ vào khung, thiết kế hai mảnh này còn cho phép bạn lắp thêm các bộ phận tùy chỉnh, ví dụ như cửa thoát khí ở phía trước hoặc bên hông.

…và một vài chi tiết nhỏ khác

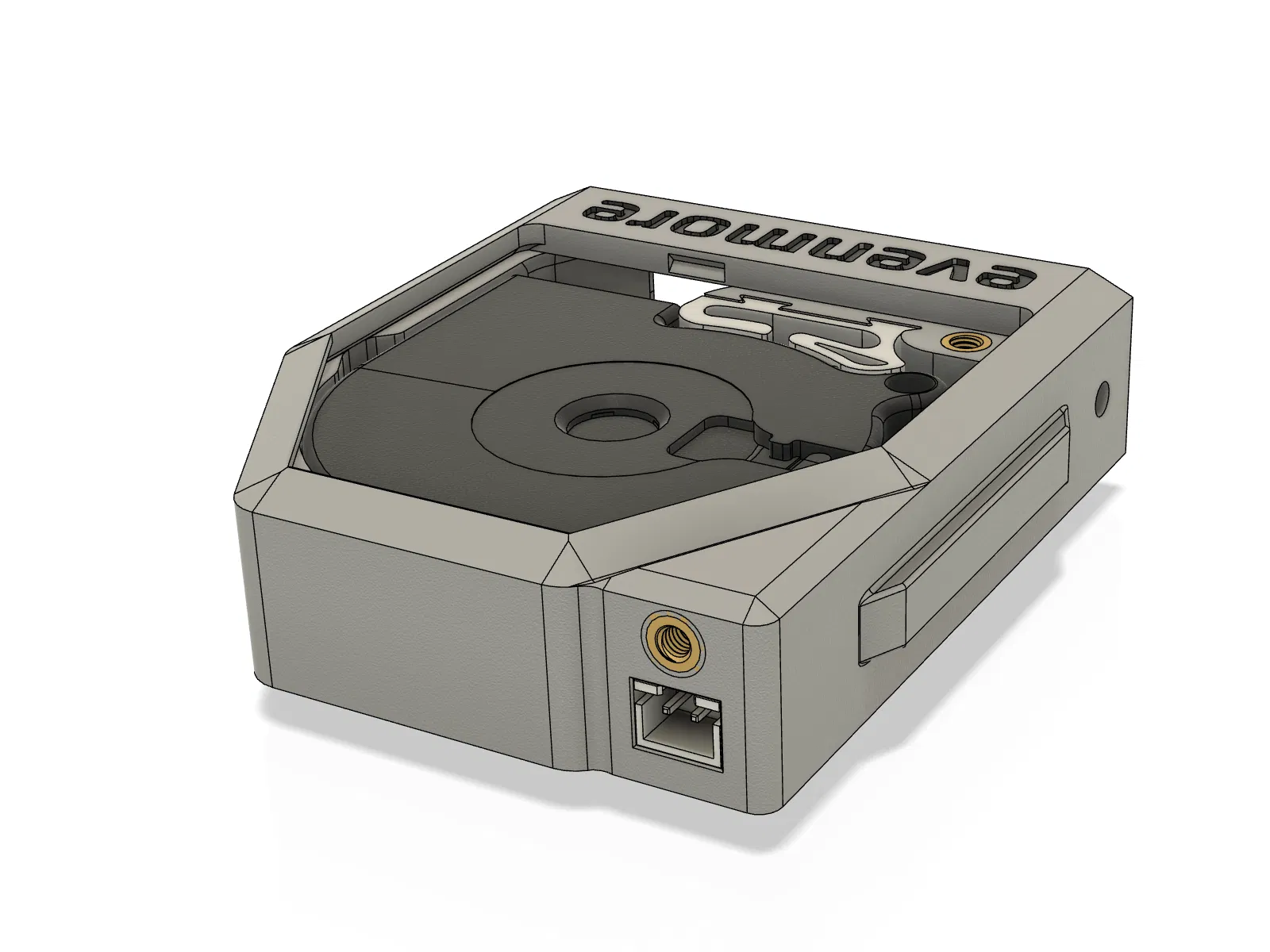

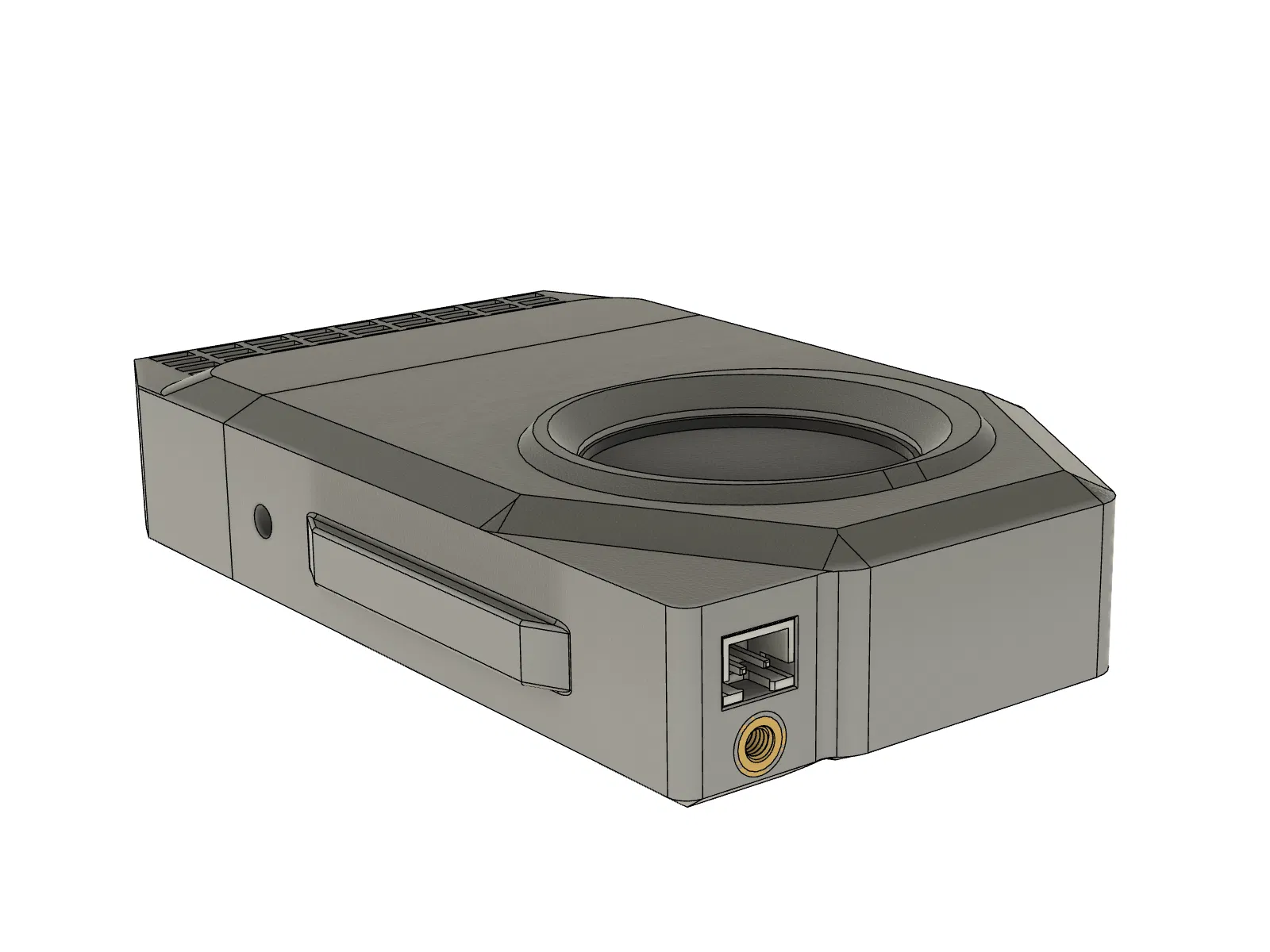

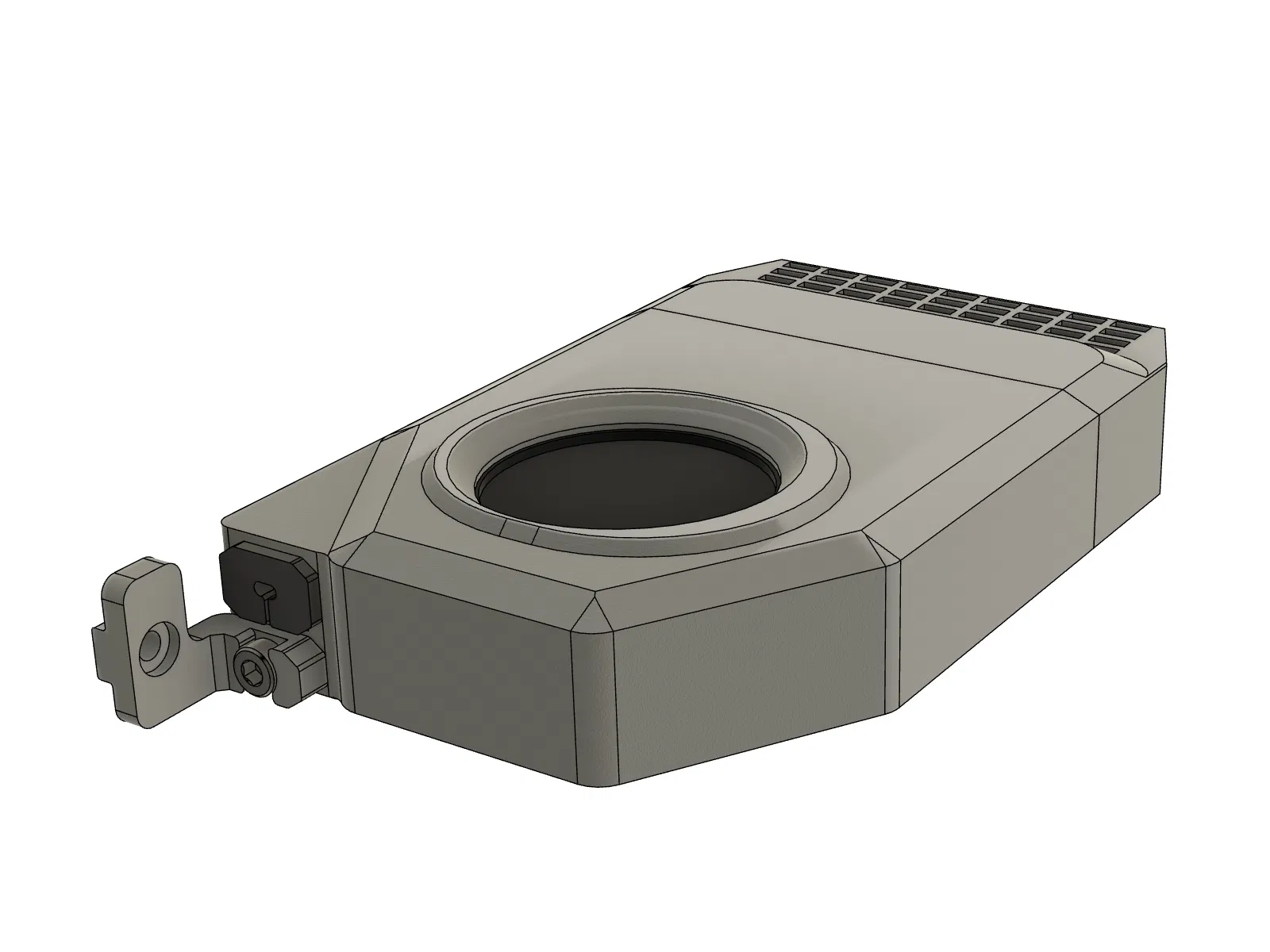

• Có điểm gắn thứ hai ở phía sau (sử dụng ốc cấy nhiệt M3) cùng với một ngàm nhỏ cho nhôm 2020 để giữ cho quạt ổn định dưới gầm bàn. Bạn hoàn toàn có thể tự thiết kế thêm bất kỳ ngàm nào cho phù hợp với máy của mình.
• Nếu không muốn dùng đầu cắm JST, mình đã có sẵn một loại đầu kẹp dây cáp chung: Chỉ cần luồn dây qua lỗ thoát, đầu kẹp sẽ giữ cố định dây - không cần hàn!

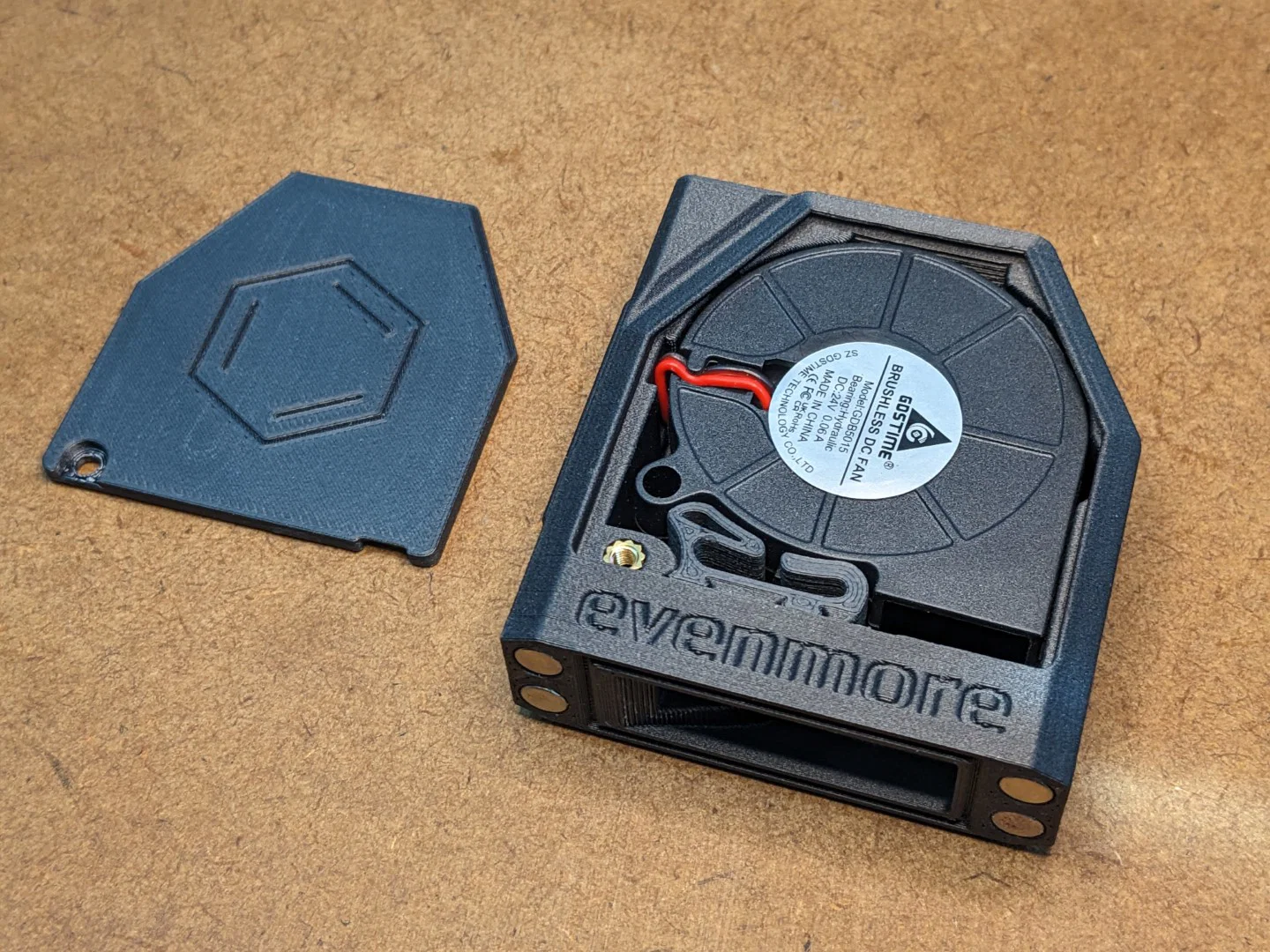

• Trong bản thiết kế Nevermore gốc, phần nắp có một khớp nhỏ để gài vào thân. Tuy nhiên, thiết kế này hơi chật chội trên bản thu nhỏ này, nhất là khi in bằng PCCF. Vì thế, nắp chỉ có khớp gài tối giản. Nếu bạn muốn dùng khớp gài đầy đủ, mình cũng có đính kèm file trong phần tải xuống.

Hướng dẫn lắp ráp

Hãy thư giãn ⏱, nhâm nhi một chút gì đó 🥤 và lắp ráp với sự tỉ mỉ nhé 🥰. Một số bước yêu cầu sự kiên nhẫn, nó không được làm để sản xuất hàng loạt đâu 😉. Đừng lo, bạn chắc chắn sẽ làm được!

BOM

• Quạt
• 2 cái quạt thổi 5015 24V
• Ốc cấy nhiệt (Heat Set Insets)
• 4 cái M3x5x6mm (tiêu chuẩn Voron)
• Ốc BHC
• 2 cái M3 (dài tối thiểu 4mm, tối đa 10mm)
• Ốc SHC
• 4 cái M3x8mm
• 1 cái M3x10mm
• 1 cái M3x20mm
• Nam châm
• 16 viên 6x3mm (loại chịu nhiệt, vd: NdSH-Ni)
• T-Nut
• 4 cái M3

In ấn

Loại nhựa: Các em này nằm dưới gầm bàn in nơi có nhiệt độ khá ấm. Hãy dùng nhựa chịu nhiệt. Tối thiểu là ABS / ASA, nhưng mình khuyến khích dùng PCCF hoặc loại tương tự.

Thông số in: Sử dụng thông số Voron tiêu chuẩn của bạn.

Hướng in và Support: Các chi tiết đã được đặt hướng tối ưu để in. Tuy nhiên, bạn cần thiết lập support cho các phần sau:

• Vỏ (Case): Cần khá nhiều support ở khu vực phía trên, đặc biệt là nơi có đường luồn cáp và dọc theo đường đi của gió. Hãy dùng paint-on supports (tự động tạo support trong Prusa Slicer cũng khá ổn… nếu lười thì cứ thử xem), set support là organic và kiểm tra lại lát cắt.
• Nắp (Lid): Chỉ cần cho phần hốc bắt vít.
• Ngàm (Mount Bracket): Cần support phần gài vào nhôm 2020.

Chuẩn bị quạt

Bạn cần cắt bỏ cẩn thận phần ngàm gắn phía trên của hai cái quạt.

• Với máy mài khuôn (rotary tool), công việc chỉ mất 5 phút.
• Đảm bảo quạt lắp vừa khít vào vỏ EVENmore.
• … và kiểm tra xem quạt đã nằm chính giữa lỗ hút gió chưa.

Ốc cấy nhiệt (Heat Set Insets)

Lắp nam châm

Dùng keo 502 để gắn nam châm… và tất nhiên phải kiểm tra đúng chiều/cực.

Lưu ý! Hốc gắn nam châm trong các phần in khá lỏng (giống thiết kế Nevermore gốc). Lý do là vì nam châm 6x3mm thường có sai số kích thước khá lớn. Nên khả năng cao là nam châm của bạn cũng sẽ hơi lỏng. Vì vậy: Chỉ dán từng viên một, đợi keo khô rồi mới sang viên tiếp theo. Giữ nam châm cố định bằng nhíp trong khi chờ keo khô, nếu không chúng sẽ bị bong ra.

Đấu dây và đầu nối JST

Đến đây thì cần sự kiên nhẫn nè. Nhưng vì bạn đã có sẵn đồ uống 🥤 rồi, đừng lo, chỉ mất tầm 15 phút ⏱ là xong thôi.

Dưới đây mình sẽ chỉ cách quản lý dây cáp gọn gàng, yêu cầu bạn phải cắt dây đúng độ dài chính xác.

Ngoài ra còn có tùy chọn thứ hai giúp công việc dễ dàng hơn:

• Luồn dây dọc theo đường màu xanh lá từ tâm quạt vào vỏ EVENmore.
• Vị trí này có một lỗ khoét lớn cho phép tiếp cận ống dẫn cáp dễ dàng.
• Và có "đủ" 🤣 chỗ để giấu bớt dây dư sau khi lắp quạt. Bạn không cần phải cắt dây đúng chiều dài nữa.

Tất nhiên, các bước khác cứ làm theo hướng dẫn dưới đây.

Cắt dây quạt đúng độ dài.

Nếu không muốn dùng đầu JST:

Đừng cắt dây!

Bạn có thể bỏ qua các bước này.

• Lắp quạt vào vỏ và luồn dây qua lỗ khoét. Nên bẻ cong dây trước như hình đầu tiên.
• Đảm bảo quạt nằm phẳng trong EVENmore.
• Khi đã ưng ý, cắt dây bằng với vỏ (đừng kéo căng mà hãy để nó dư ra một chút!). Điều này giúp bạn có độ dài hoàn hảo để đấu nối và dễ dàng tháo lắp quạt sau này.
• Hình ảnh minh họa cho quạt bên phải. Tất nhiên, hãy làm tương tự với bên trái.

Hàn đầu nối JST (hoặc dùng đầu kẹp dây)

Nếu không dùng đầu nối JST:

Bạn có thể luồn dây ra khỏi vỏ và dùng đầu kẹp để cố định. Đừng cắt dây mà hãy làm theo các bước bên dưới để luồn dây vào trong vỏ.

• Nhấc quạt lên để kéo thêm dây cho việc hàn.
• Hàn các đầu nối JST.
• Ấn cẩn thận các đầu JST vào, ví dụ dùng ê tô hoặc dụng cụ ép song song.

Lắp ráp quạt lần cuối

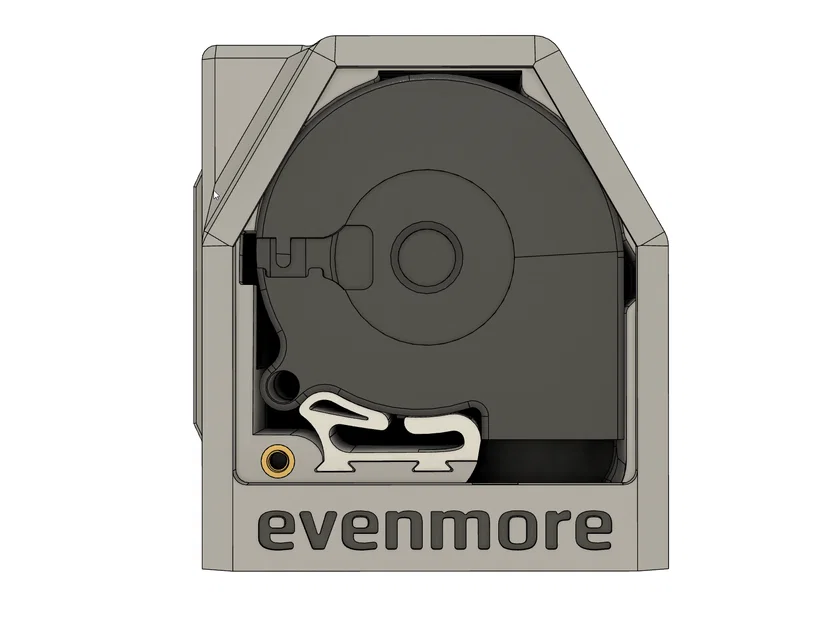

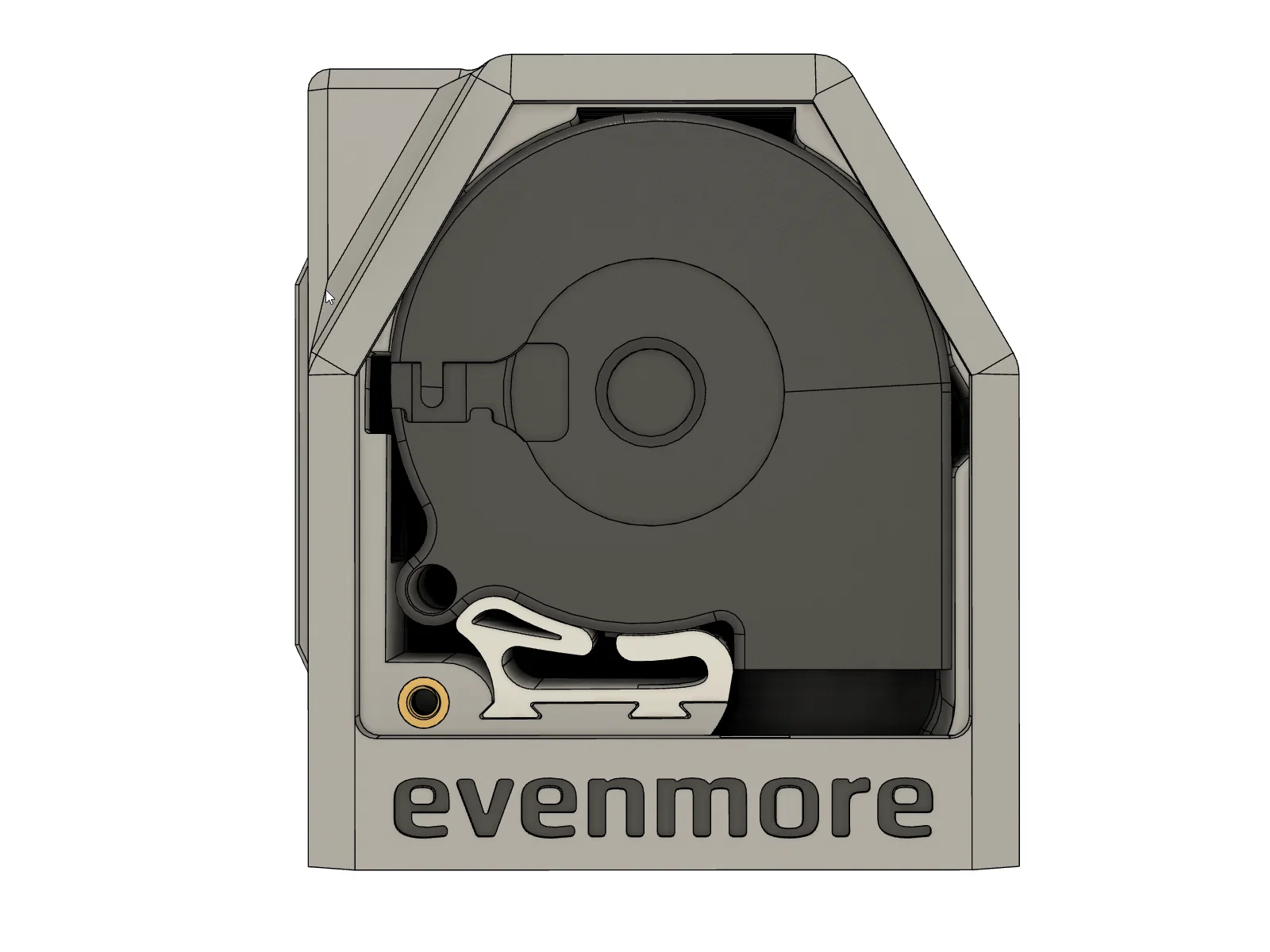

• Bắt đầu từ đầu JST đã ép, đi dây dọc theo rãnh dẫn. Dùng nhíp để đẩy dây vào đúng vị trí.
• Dùng nhíp giữ dây trong khi trượt quạt vào vỏ.
• Kiểm tra xem mọi thứ đã khớp hoàn hảo chưa.
• Lắp kẹp quạt vào…
• …. và đóng cửa lại 🤠

Lắp vào máy

• Lắp ngàm nếu muốn.
• Gắn EVENmore vào khung máy.
• … và gắn các phần nam châm phía trước.

Hoàn thiện

• Kiểm tra và Kẹp dây cáp để quản lý dây cho gọn nhé.
• Lắp lại bàn in,
• … tự thưởng cho mình một ly nước 🍹 và tận hưởng thành quả 😎 !
