Miếng Lưới Lắp Rời (Plug-In Mesh Inserts) Cho Skirt Voron 2.4

Mình muốn con Voron của mình có cái vẻ ngoài dạng lưới đẹp mắt 🥰 nhưng lại ngại việc phải in lại toàn bộ phần skirt, và đặc biệt là không muốn phải can thiệp "đục lưới" phức tạp trên slicer 😉. Thế nên mình đã thiết kế các miếng lưới lắp rời (plug-in) này. Ngoài việc trông rất ngầu, chúng còn bảo vệ linh kiện điện tử ở khoang dưới – và cả ngón tay của bạn nữa 🤞.

Mẫu này sẽ giúp bạn:

• Có một lớp lưới chắc chắn, không lo bị gãy.
• Lắp ghép dạng module, gắn trực tiếp vào phần skirt tiêu chuẩn mà không cần in lại bất cứ thứ gì.
• Không cần thực hiện bất kỳ “phép thuật” nào trên Slicer.
• Tạo vẻ ngoài đa sắc màu mà không cần máy in đa vật liệu hay phải đổi nhựa giữa chừng.

Miếng lưới (Mesh Insert)

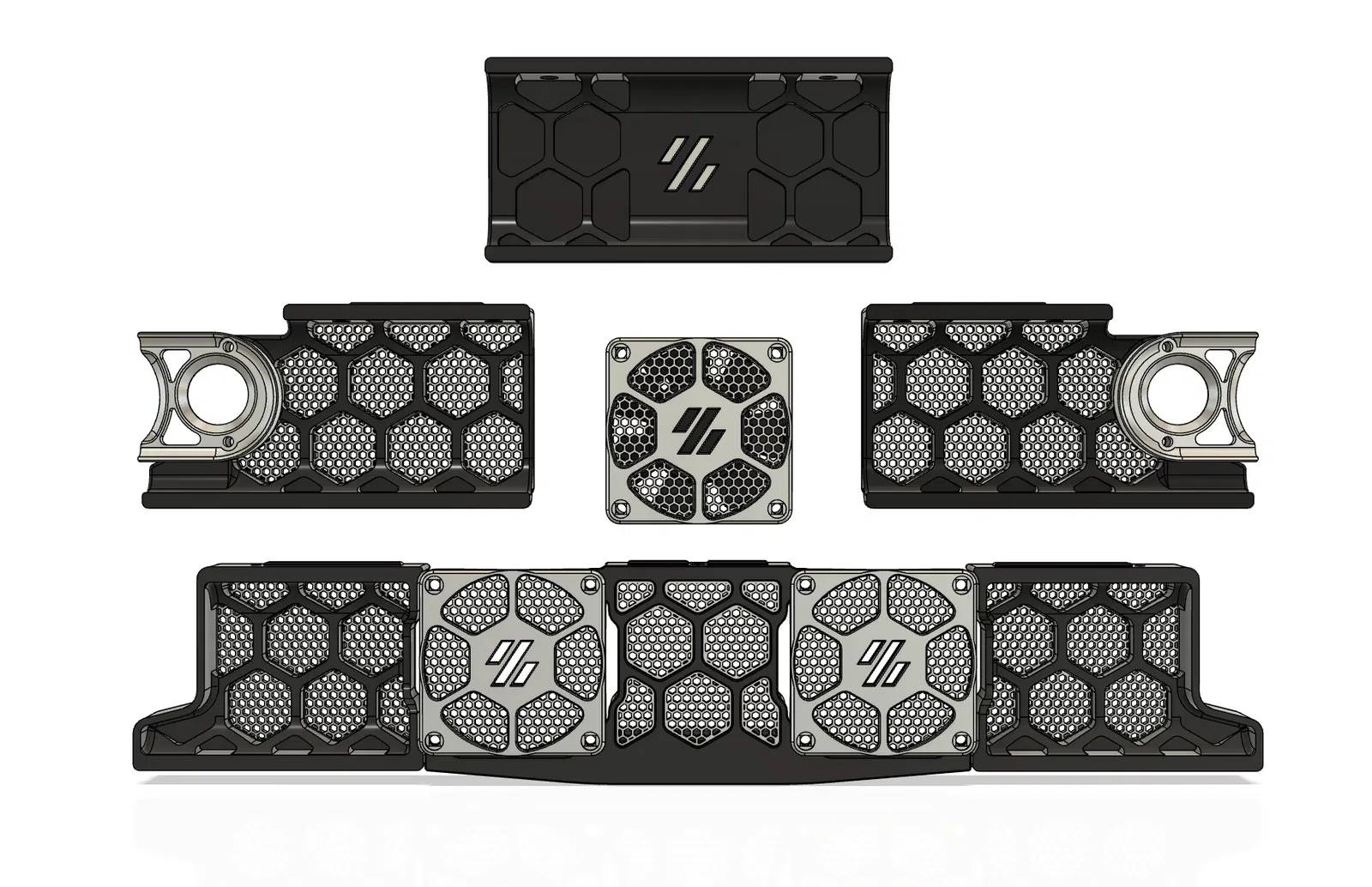

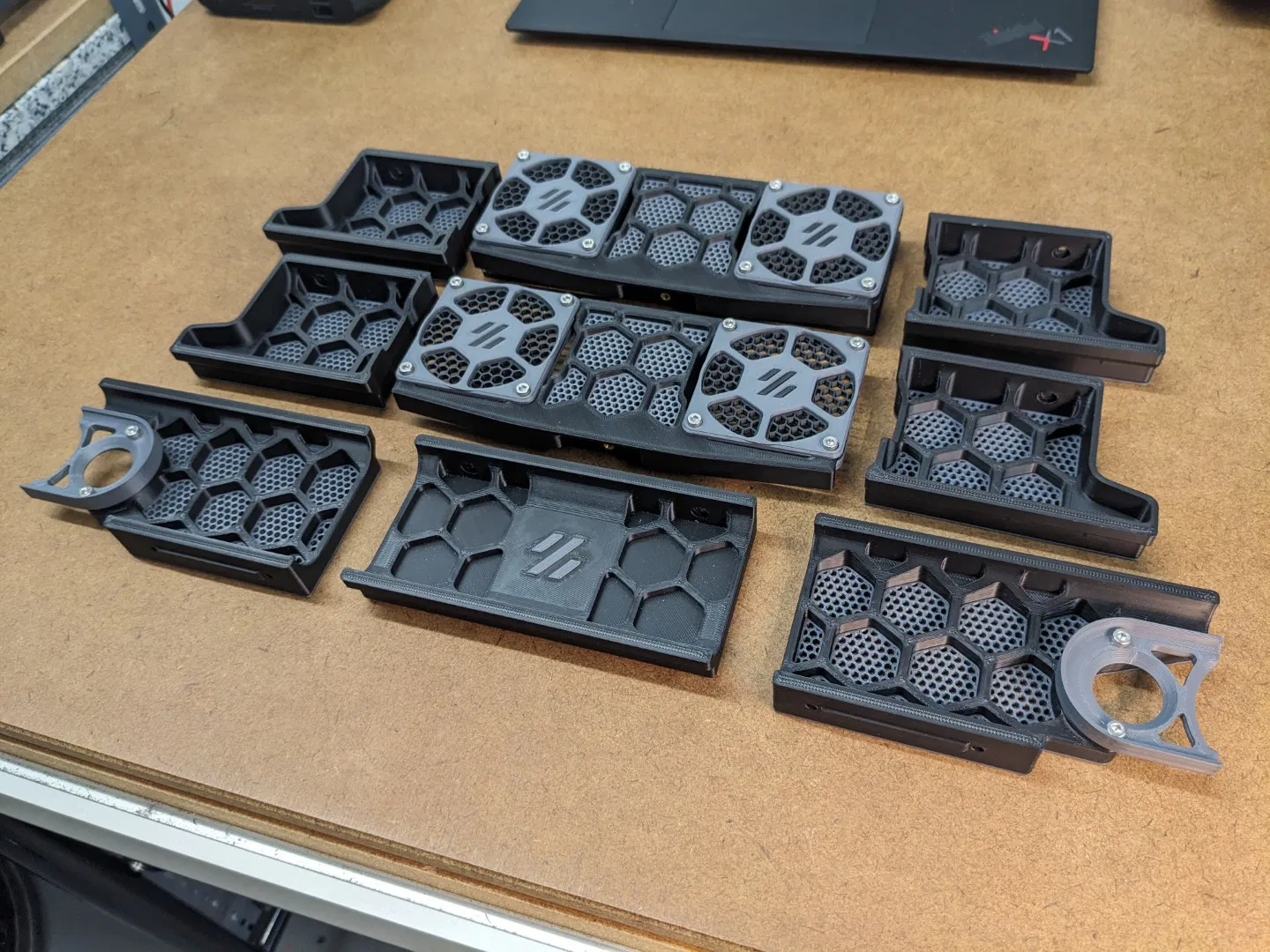

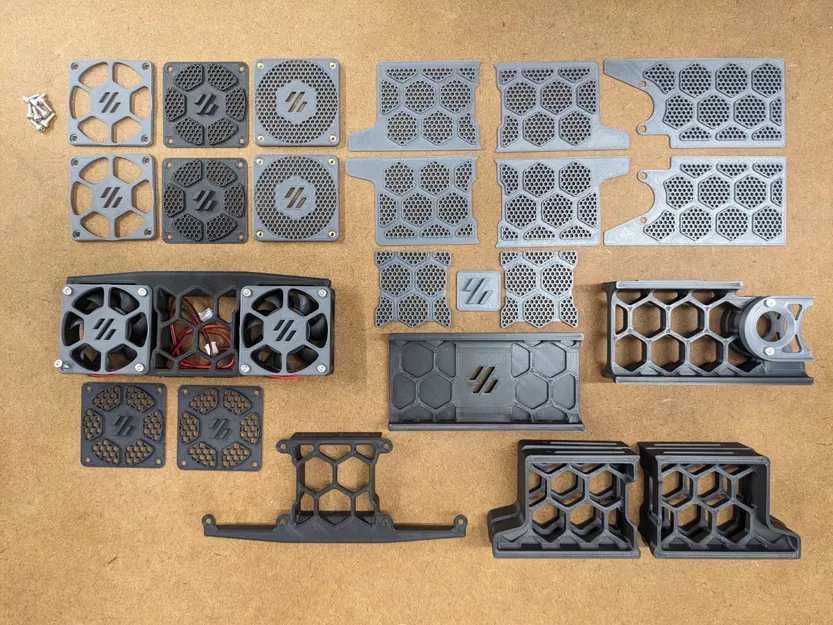

Đây là bộ lưới hoàn chỉnh cho skirt của Voron 2.4 (bao gồm skirt trước, hai bên và logo phía sau). Lưu ý: Phần lưới cho fan grill mình đã tách ra một model riêng. Mời các bạn xem qua tại đây:

Độ tương thích: Mình thiết kế các chi tiết này cho Voron 2.4 R2 300mm và đã thử nghiệm thực tế. Mình cũng đã thêm file cho bản 250 và 350, hy vọng là chúng vừa vặn 📐. Nếu có vấn đề gì với các phiên bản này, cứ cho mình biết để mình chỉnh sửa nhé.

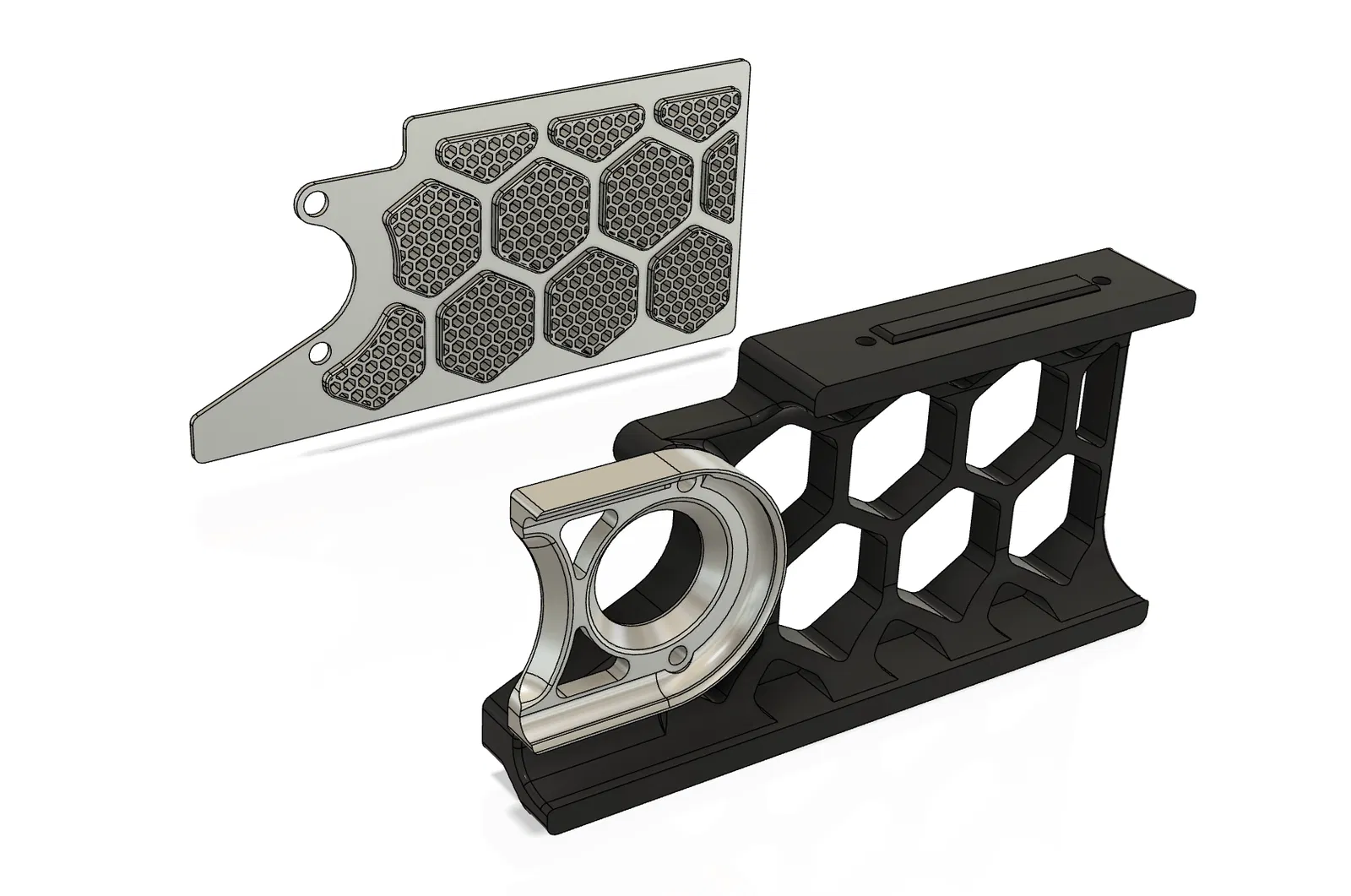

Có hai phiên bản cho phần skirt trước. Bản mình tạo đầu tiên (phiên bản CNC) hoạt động hoàn hảo với đế motor Z CNC của Chaoticlab, nhưng nhìn vào file CAD thì nó có thể bị cấn với linh kiện in tiêu chuẩn của Voron (xem ảnh). Vì vậy, mình đã tạo thêm phiên bản thứ hai để dùng được cho cả hai trường hợp.

Ủng hộ mình: Hãy để lại một Like nếu bạn thấy thích và sử dụng mẫu này. Nó giúp mình có thêm chút kinh phí để mua nhựa cho các lần in thử nghiệm khi tạo ra các mô hình mới chia sẻ cho mọi người!

In ấn

Không có yêu cầu đặc biệt nào khi in. Bạn chỉ cần dùng profile Voron mặc định với chiều rộng đường in (extrusion width) 0.4mm là được. Không cần dùng support.

Các chi tiết được thiết kế với khe hở chỉ 0.1mm giữa miếng lưới và skirt, giúp nó khớp rất khít và chắc chắn.

Lắp ráp

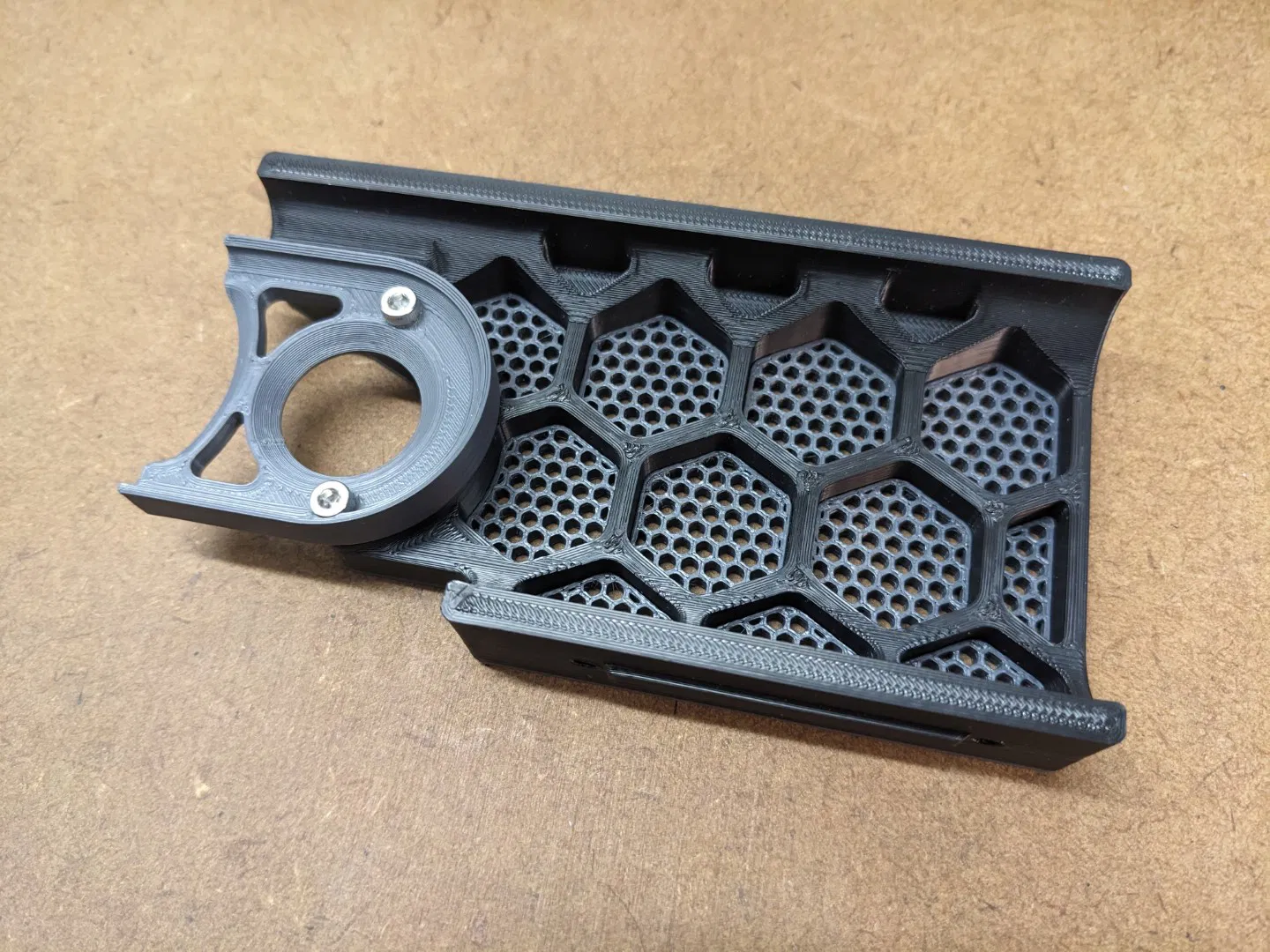

Skirt hai bên

Với các tấm lưới bên trái và bên phải, sau khi ướm thử thấy vừa vặn, bạn hãy nhỏ một chút keo dán sắt vào miếng lưới như trong hình. Nhờ các "thành" bao quanh hình lục giác nên việc bôi keo rất dễ, không sợ bị lem bẩn ;-). Sau khi bôi keo, chỉ cần ấn mạnh nó vào skirt là xong.

Việc lắp skirt giữa hơi khó hơn một chút, nhưng vì chi tiết này hơi dẻo nên nó sẽ vừa khít và bám rất chắc mà không cần dùng keo:

• Bắt đầu bằng cách đặt cạnh dưới của miếng lưới vào.
• Uốn cong nhẹ miếng lưới để lắp một góc phía trên vào.
• Vừa uốn nhẹ vừa lắp nốt góc còn lại.
• Cuối cùng ấn mạnh toàn bộ vào skirt.

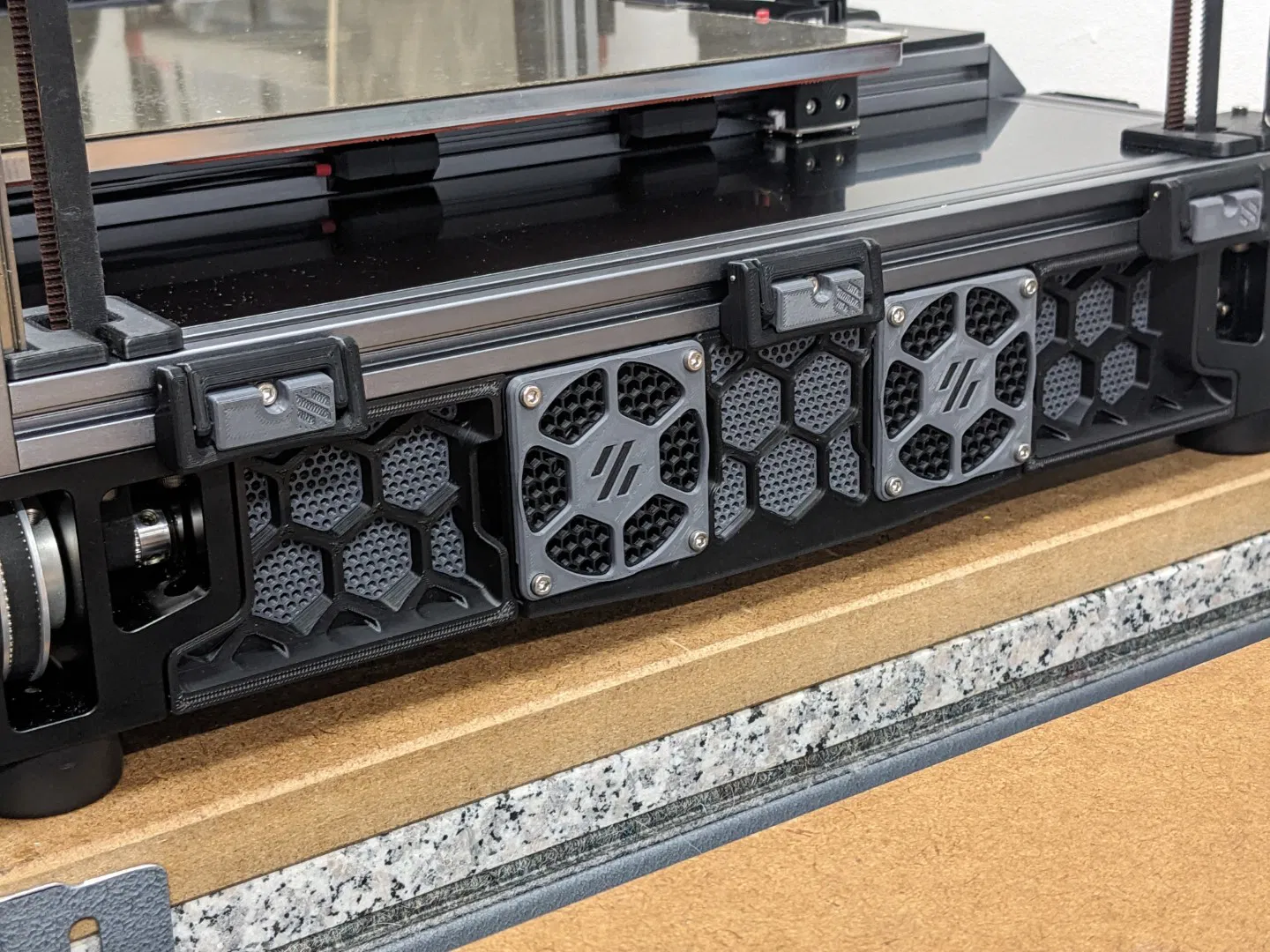

Skirt phía trước

Đảm bảo chọn đúng phiên bản tùy thuộc vào việc bạn đang dùng đế motor Z in hay bản CNC.

Giống như skirt bên, bạn hãy dùng thêm chút keo dán sắt.

Fan Grilles

Có một cho phần ốp quạt với nhiều lựa chọn, đừng quên kiểm tra nhé:

Skirt phía sau

Không có gì nhiều để nói, chỉ cần nhấn miếng logo vào là xong.

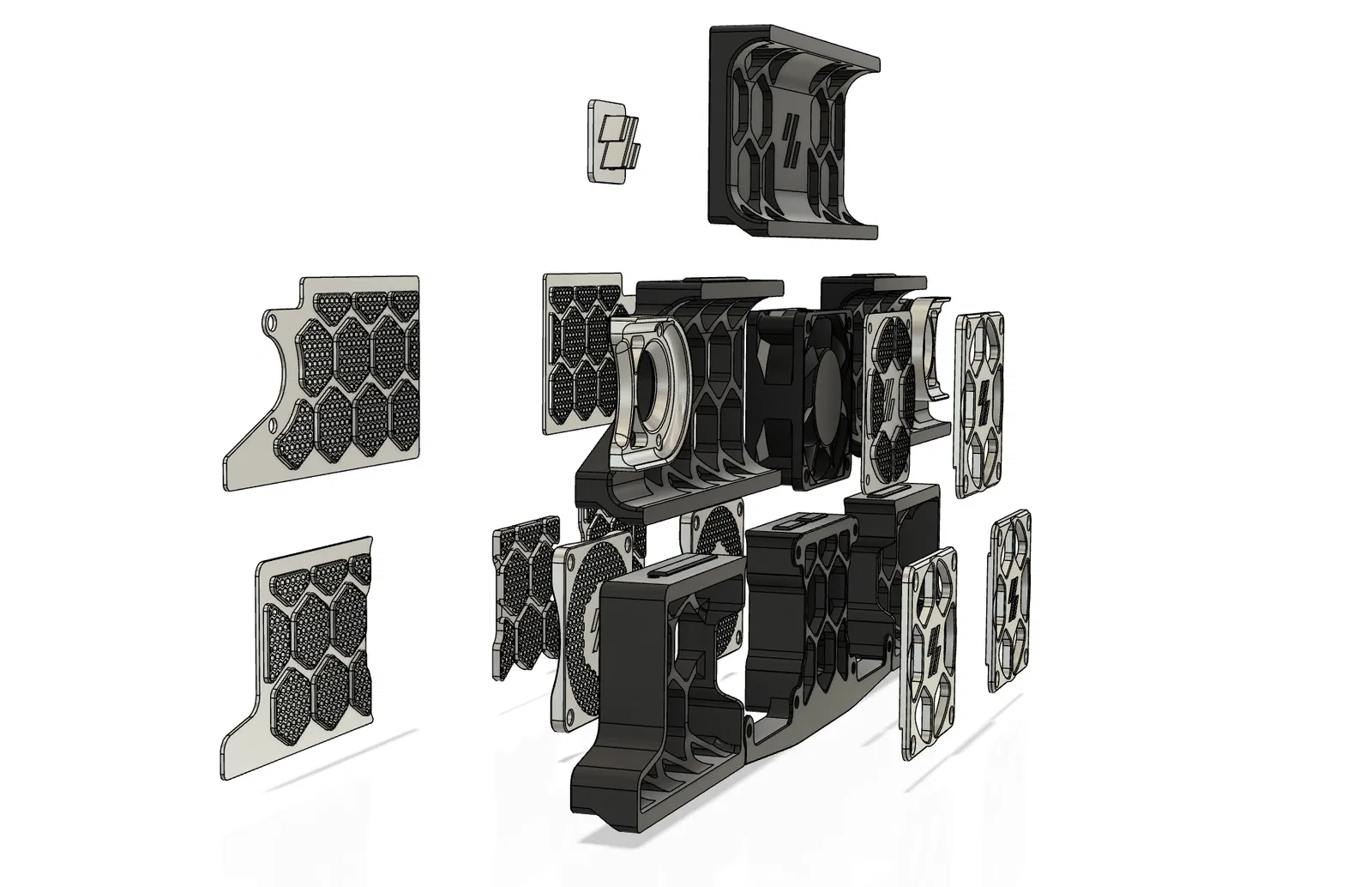

Lắp ráp hoàn thiện

Lắp nó vào khung như cách bạn làm với skirt bình thường. Các miếng lưới và quạt sẽ chiếm thêm 1.2mm vào bên trong khoang điện tử, nhưng nó không ảnh hưởng gì đến các mod khác mà mình biết.
