Lưới lót dạng mô-đun cho lưới quạt Voron

Khi thêm lưới lục giác vào phần skirt của máy Voron, mình cũng muốn lưới tản nhiệt của quạt có cùng phong cách đó và được bảo vệ tốt hơn. Vì vậy, mình đã thiết kế mô hình này để đáp ứng các nhu cầu sau:

• Cung cấp lưới chắn chắc chắn, không bị gãy khi va chạm.
• Tính mô-đun để bạn có thể thoải mái thử nghiệm nhiều tùy chọn và màu sắc khác nhau mà không cần thiết lập in đa vật liệu (multi-material) hay thay chỉ nhựa giữa chừng.
• Họa tiết lưới đồng bộ hoàn toàn với phần lưới skirt Voron của mình.
• Tùy chọn lưu lượng gió cao, đảm bảo không ảnh hưởng đến khả năng làm mát của quạt.
• Tương thích với các bộ phận skirt và lưới quạt Voron tiêu chuẩn.

Độ tương thích: Mình thiết kế các bộ phận này cho Voron 2.4 R2, nhưng mình tin rằng nó cũng sẽ vừa với các máy Voron 2 và Trident khác. Nếu bạn sử dụng cho các dòng Voron khác, hãy phản hồi lại để mình cập nhật thông tin nhé.

Ủng hộ mình: Hãy nhấn Like nếu bạn thực sự yêu thích và sử dụng mô hình này. Điều đó giúp mình rất nhiều trong việc mua thêm nhựa để in thử nghiệm và tiếp tục chia sẻ các mô hình mới cho mọi người!

Lưới lót (Mesh Insert)

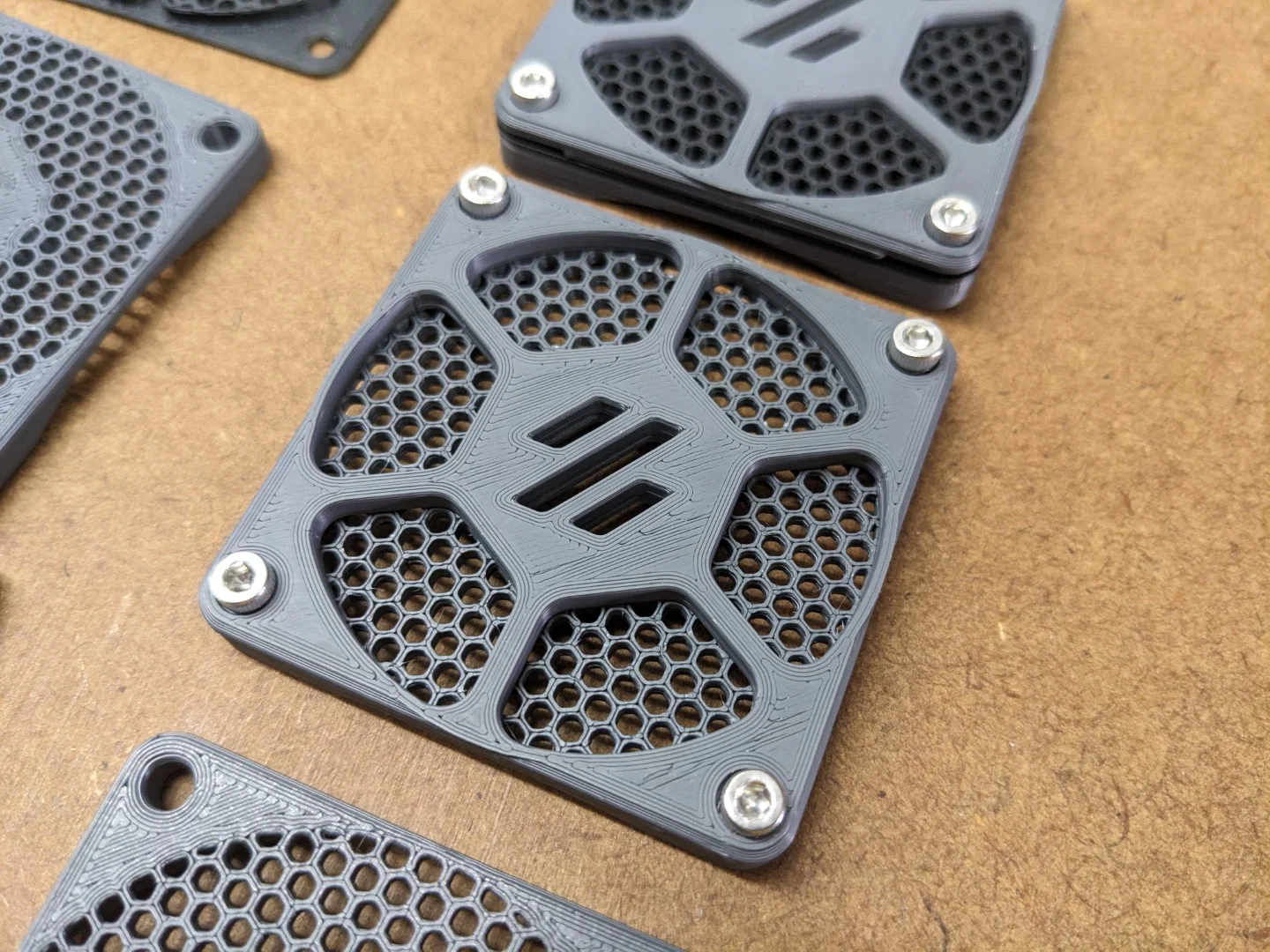

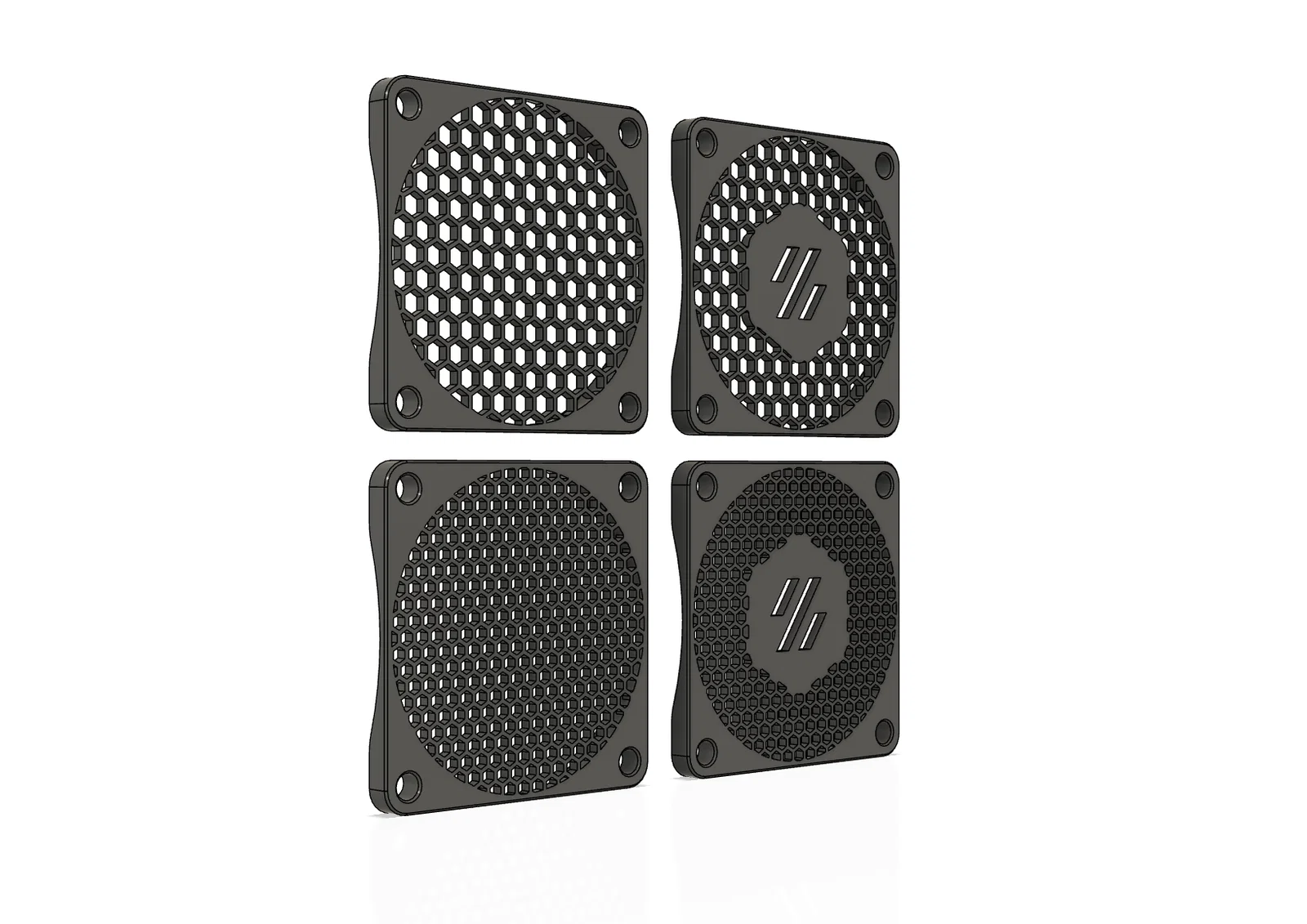

Mình tạo ra một tấm lưới lót nằm giữa lưới tản nhiệt quạt gốc và khung quạt. Có nhiều tùy chọn cho tấm lưới này, từ loại bảo vệ dày hơn đến loại lưu thông gió tốt hơn, hoặc tích hợp logo in nổi/cắt. Bạn cũng có thể chọn che phần trục giữa của quạt (như trong ảnh bên trái dưới đây) nếu muốn tăng tính thẩm mỹ (ví dụ như khi màu của quạt không hợp với máy in của bạn):

Khung giữ (Retainer)

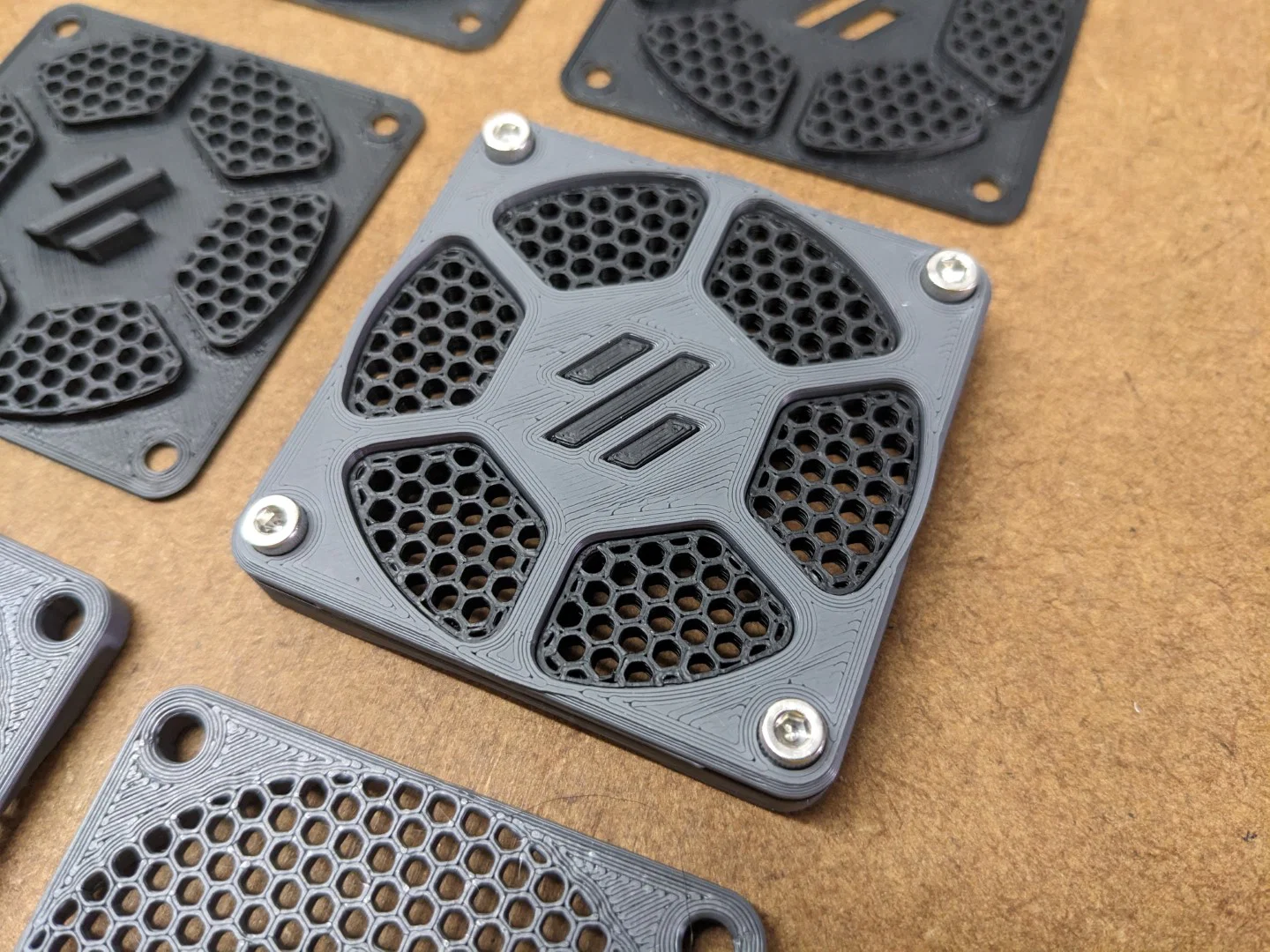

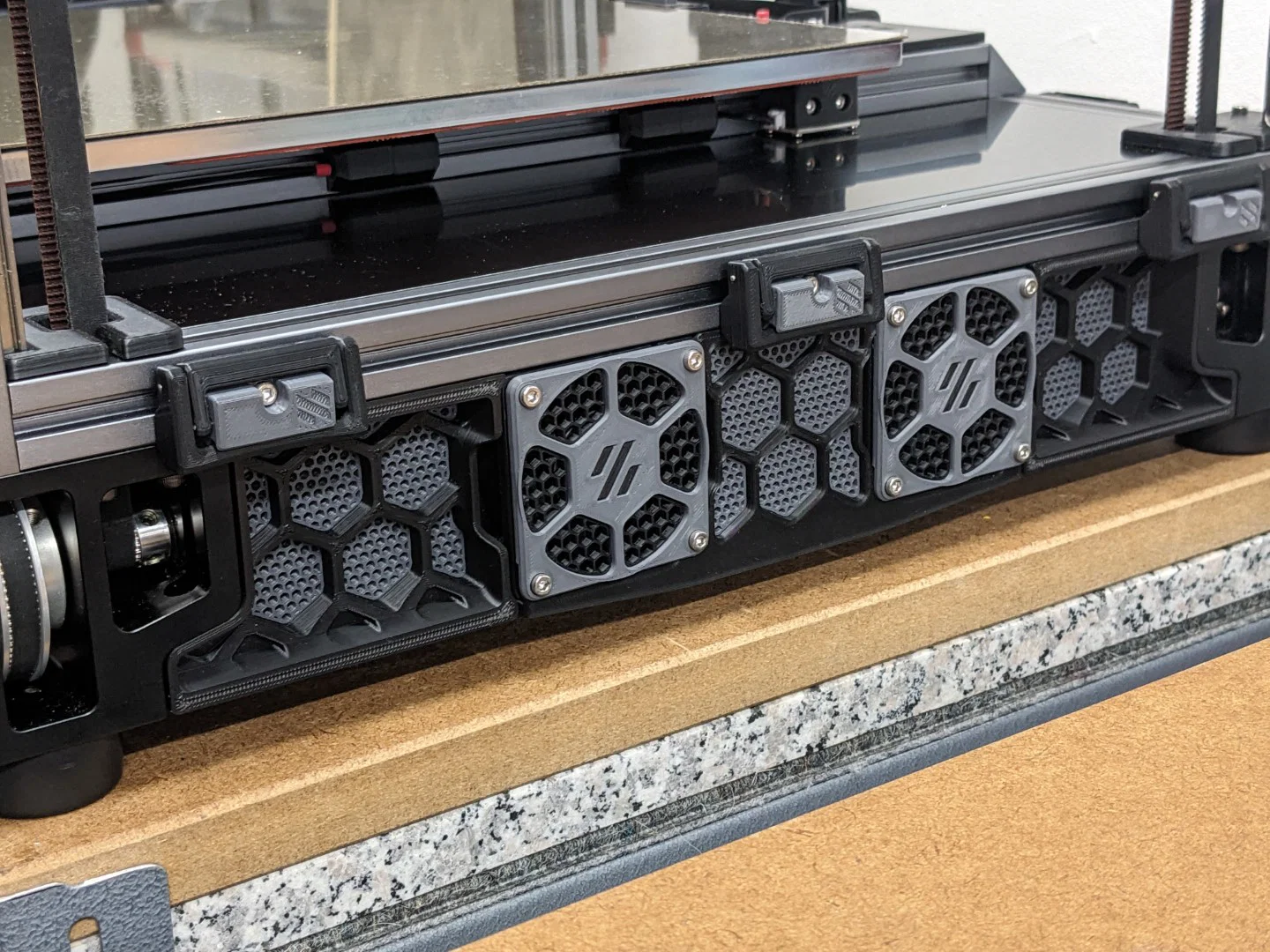

Mặc dù phần lưới lót đã khá chắc chắn, nhưng vì mình không thích các khung giữ tiêu chuẩn của Voron 2.4 vốn hơi yếu, mình đã sửa đổi chúng để có cùng họa tiết lưới, giúp sử dụng kết hợp với lưới lót một cách hoàn hảo. Thiết kế lưới này cũng mang lại độ ổn định cao hơn đáng kể:

Một tùy chọn khác

Ngoài việc sử dụng lưới lót kết hợp với lưới quạt và khung giữ (dòng đầu tiên trong bảng dưới), bạn chỉ cần dùng lưới quạt với khung giữ có họa tiết lưới (dòng thứ hai) nếu muốn chiếc máy trông bớt tương phản hơn:

Hướng dẫn in

Chỉ cần sử dụng profile in Voron tiêu chuẩn (độ dày đường in 0.4mm); không cần tạo support.

Lắp ráp

Làm theo hướng dẫn lắp ráp Voron, sử dụng các ốc nhiệt (heatset inserts) cho phần gắn lưới quạt là xong.

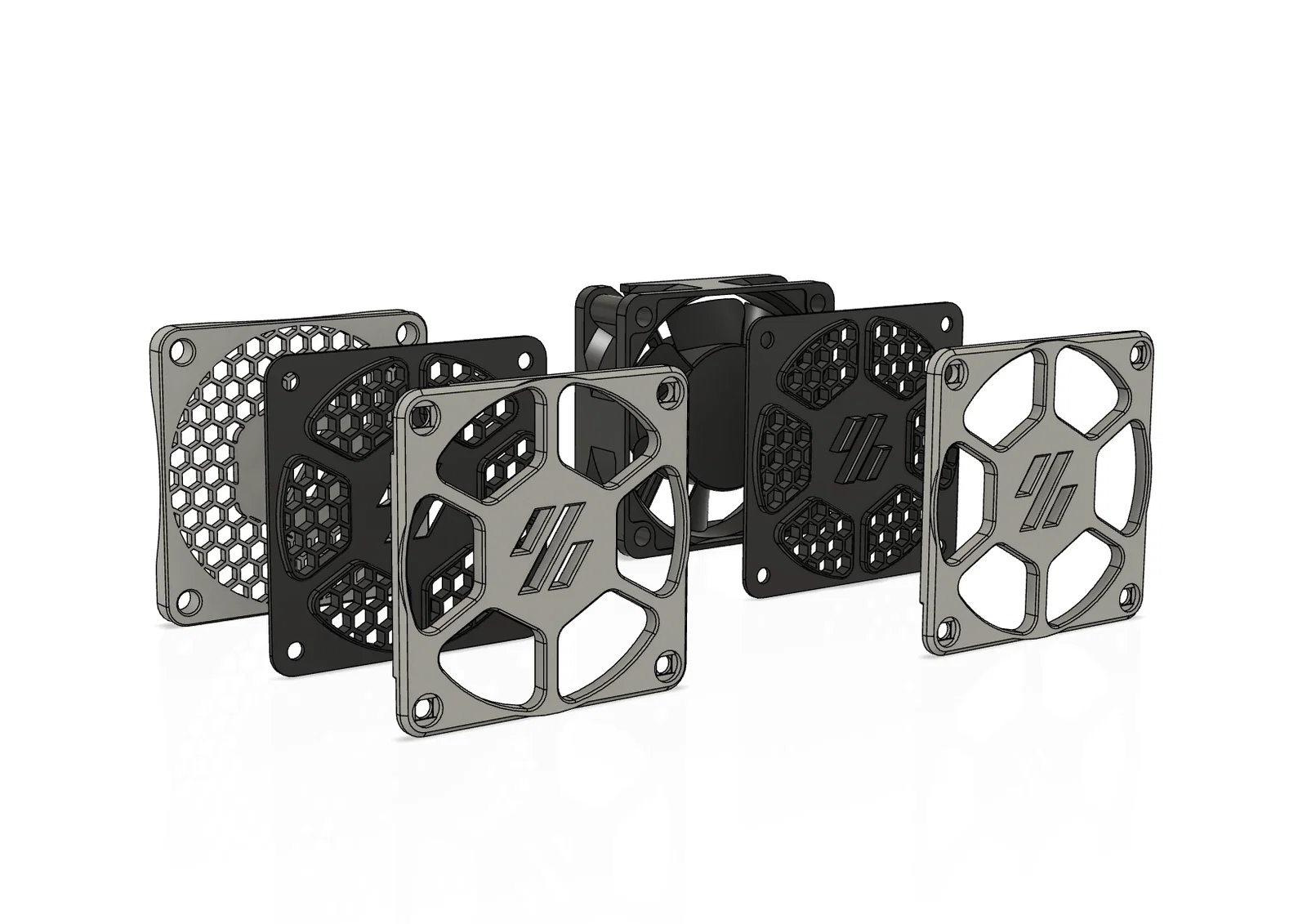

Tấm lưới lót cần được đặt giữa phần skirt và khung/lưới quạt. Bạn có thể dễ dàng làm việc này khi đã có linh kiện trên tay. Vì lưới lót sẽ khớp vào lưới quạt, hãy thực hiện bước này khi đang đặt lưới quạt lên phần skirt. Đừng lo, thao tác rất đơn giản khi bạn cầm trực tiếp các linh kiện trên tay.

Các bộ phận Skirt bổ sung

Mình cũng tạo các miếng lưới lót dạng cắm (plug-in) cho skirt của Voron 2.4 và Trident, rất khớp với lưới quạt này. Theo mình, loại lưới cắm này có nhiều ưu điểm so với việc in lưới trực tiếp bằng slicer lên phần skirt. Hãy xem qua nếu bạn quan tâm nhé:

Miếng lưới lót dạng cắm cho Skirt Voron 2.4 và Trident
