Giá đỡ màn hình BTT HDMI 5 cho Voron (Tương thích cửa Clicky Clacky)

Đây là bản remix của mẫu BTT HDMI display mount Voron, trong đó tất cả các bộ phận đã được sửa đổi đều tương thích với thiết kế gốc. Nhờ đó bạn có thể:

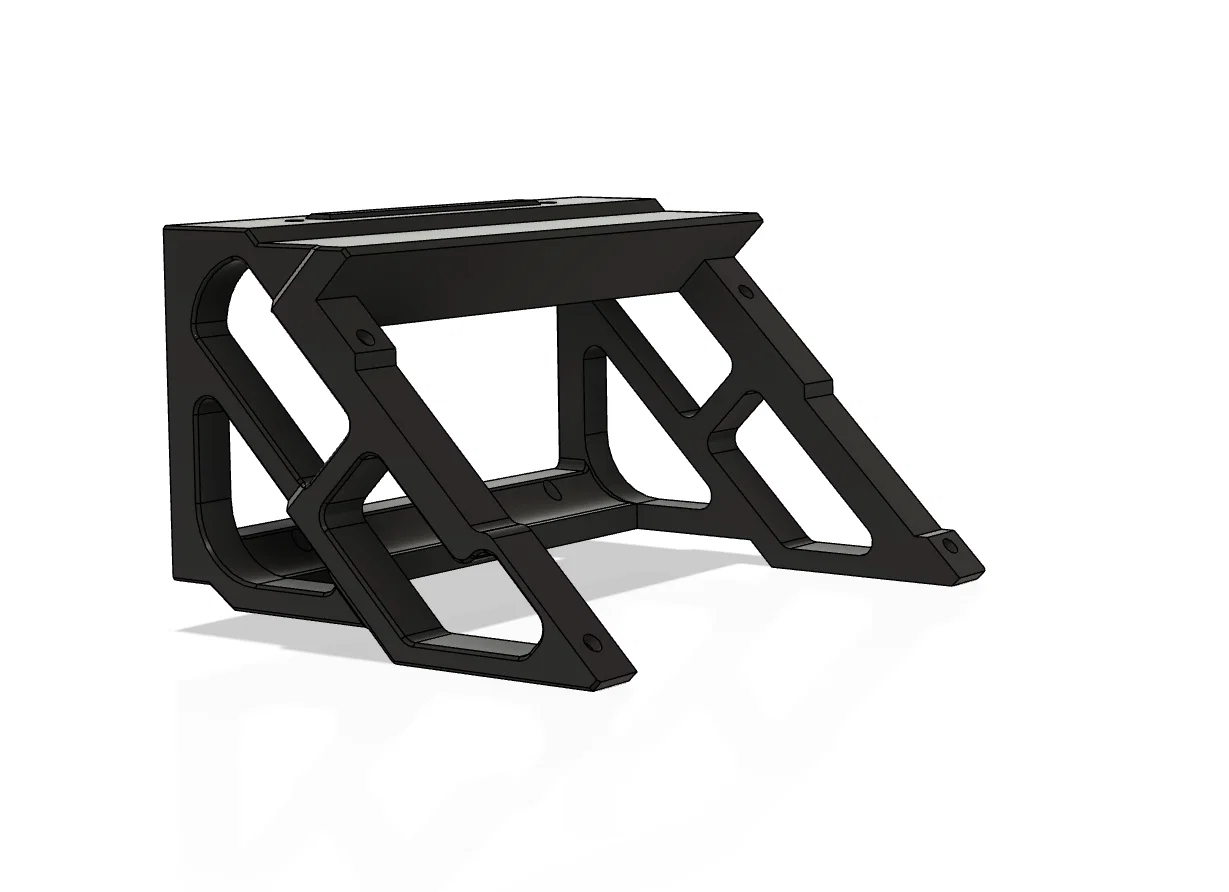

• Sử dụng giá đỡ (bracket) đã remix với khung màn hình bất đối xứng gốc.
• Sử dụng giá đỡ gốc với khung màn hình đối xứng đã remix.
• Sử dụng các phụ kiện bảo vệ cáp loại thẳng và 180° gốc.

Lý do ban đầu mình làm bản remix này là để tối ưu hóa cho loại cửa kiểu tủ lạnh "Clicky Clacky". Mình cũng tranh thủ làm cho nó cân đối hơn bằng cách thêm các điểm gắn cần thiết vào phía bên phải.

Mình đang dùng mẫu này trên máy Voron 2.4 (R2), nhưng nếu mình không nhầm thì nó cũng sẽ vừa với dòng Trident (chắc là anh em nào đang dùng máy này thì sẽ rành hơn mình rồi ;-)).

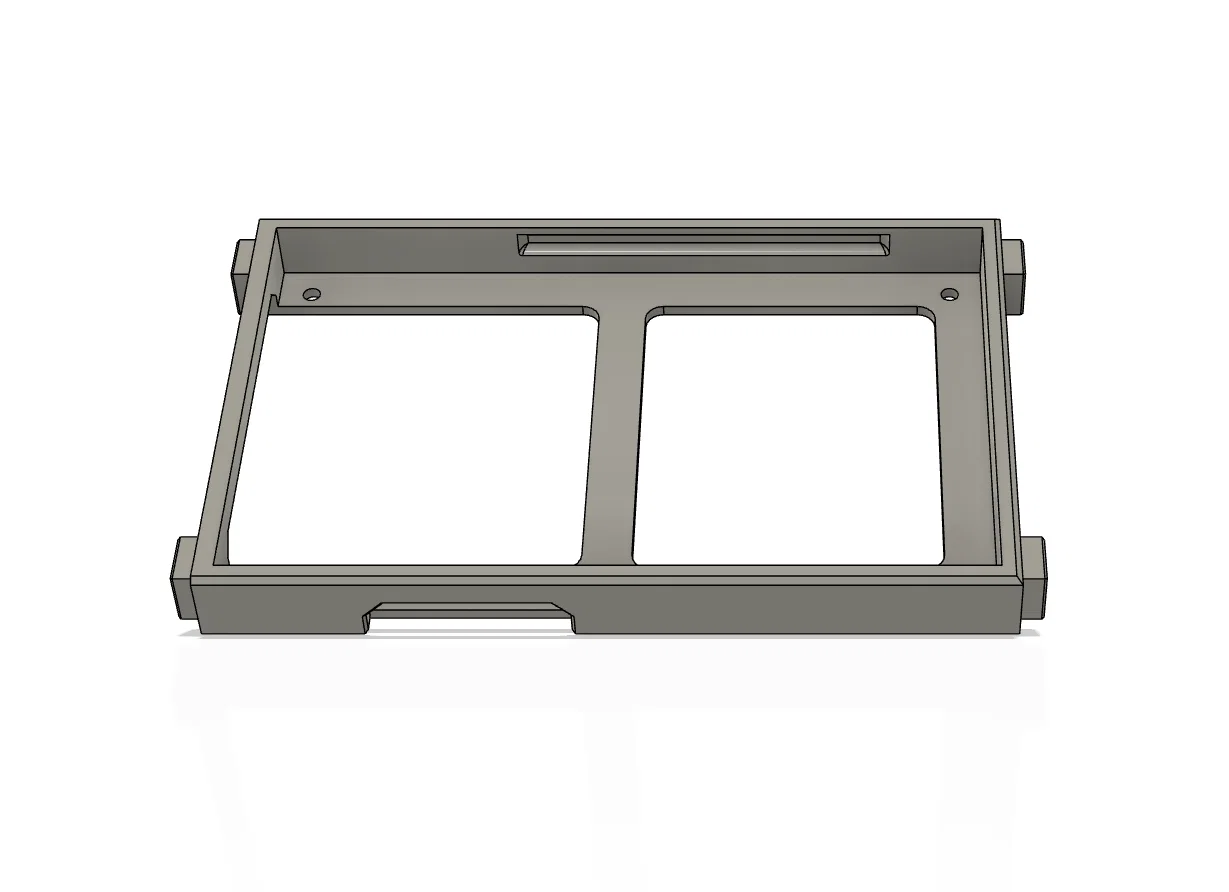

Vì có một số anh em yêu cầu nên mình cũng đã thêm vào phần nắp che màn hình để bảo vệ khi không sử dụng máy in.

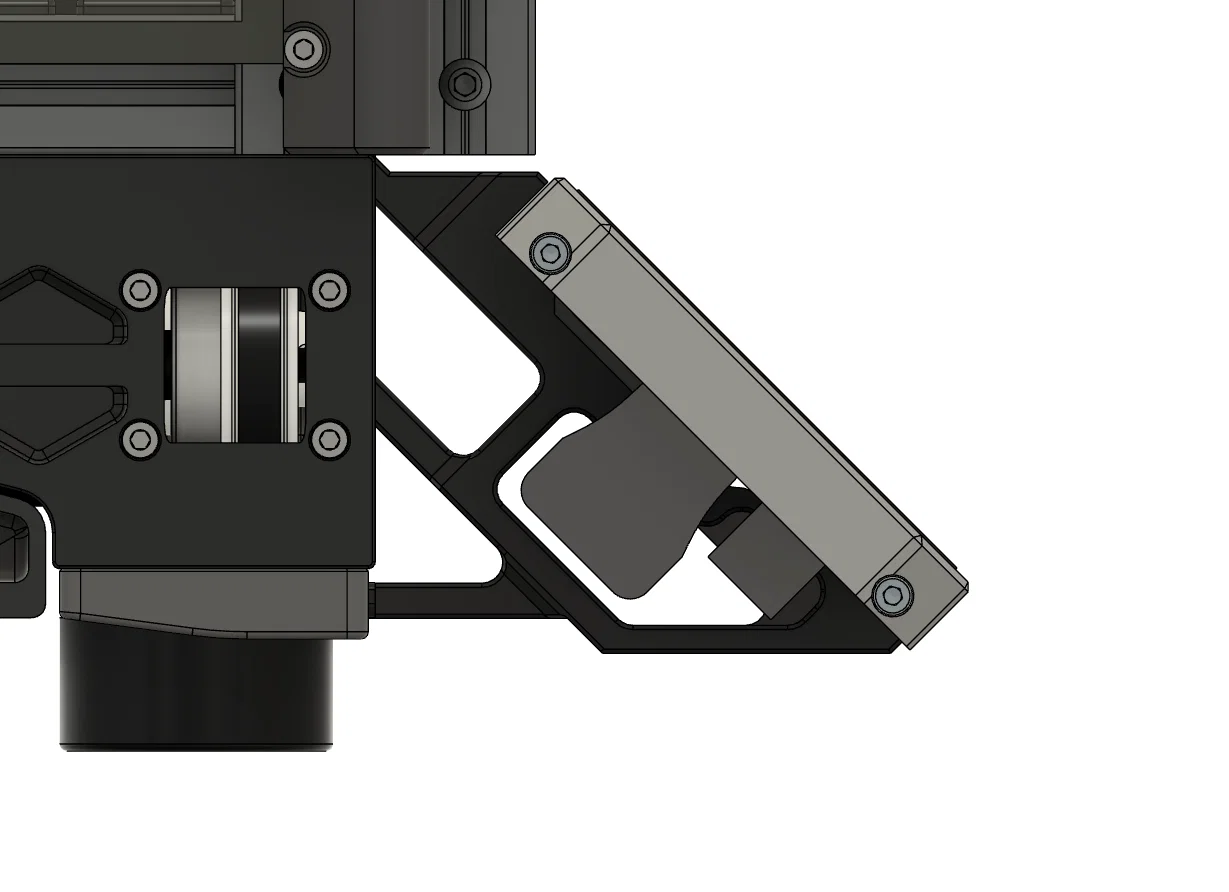

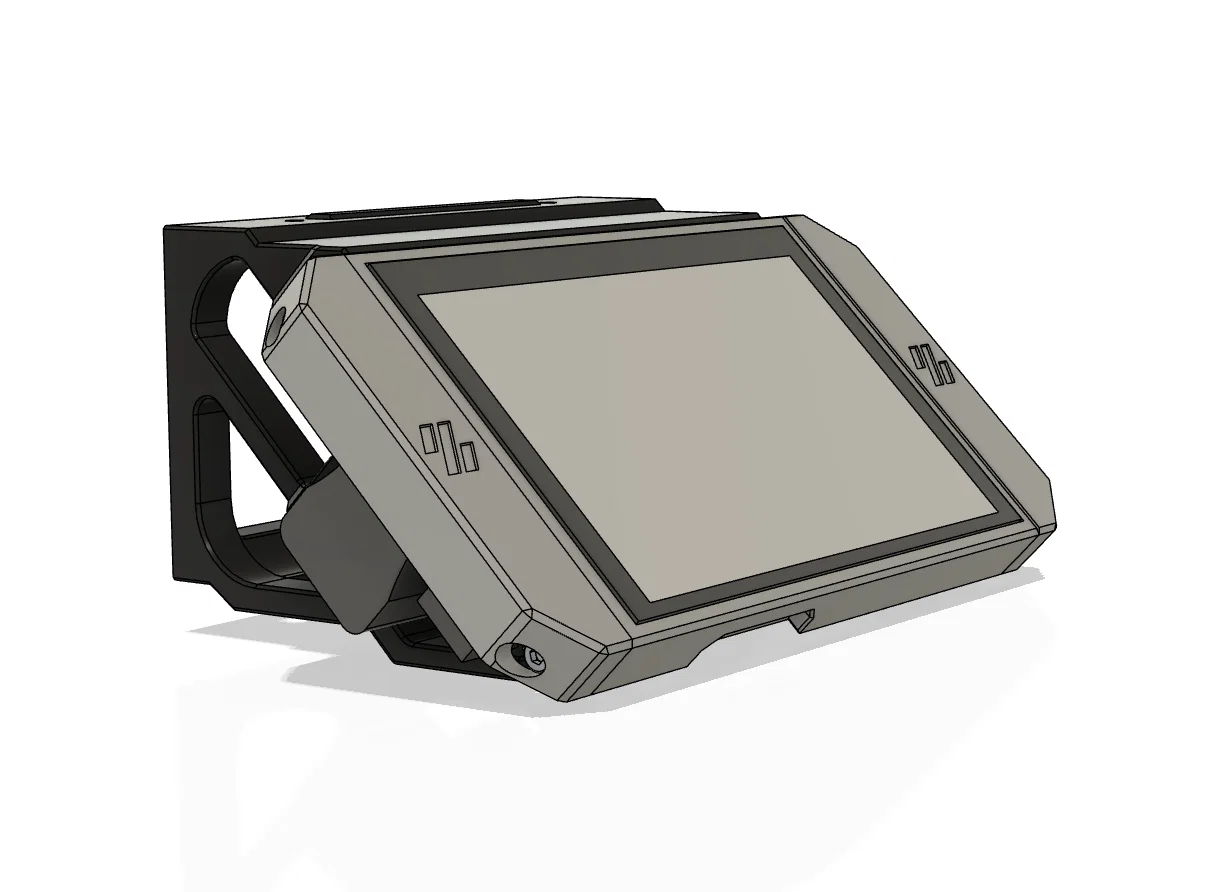

Thiết kế

In và Lắp ráp

• Tải xuống các bộ phận gốc cần thiết (bạn sẽ cần ít nhất các bộ phận bảo vệ cáp cho cả hai bên trái và phải).
• In bằng các thiết lập tiêu chuẩn cho linh kiện Voron; hãy chắc chắn đặt các bộ phận theo hướng phù hợp trên bàn in, đừng để nó nằm lung tung như lúc mới xuất ra từ CAD nhé :-).
• Làm theo danh sách vật tư (BOM) gốc (bao gồm cả các bộ điều hợp 180° tương thích); riêng phần bảo vệ cáp thứ hai ở bên phải, bạn sẽ cần thêm:
  • 2 x 3mm heatset inserts (ốc cấy nhiệt).
  • 2 x M3x6 SHC (mình gặp chút vấn đề với ốc M3x8 SHC, nhưng đã khắc phục bằng cách dùng thêm long đền Nylon. Nếu được thì cứ dùng ốc 6mm hoặc cẩn thận khi lắp ráp nhé).
• Với nắp che màn hình, bạn có thể dán các miếng inlays vào nếu muốn tạo điểm nhấn màu sắc. Bạn cũng có thể thêm support cho toàn bộ khu vực logo (giảm khoảng cách tiếp xúc Z xuống 0) để logo in ra có "vân" bề mặt khác biệt.

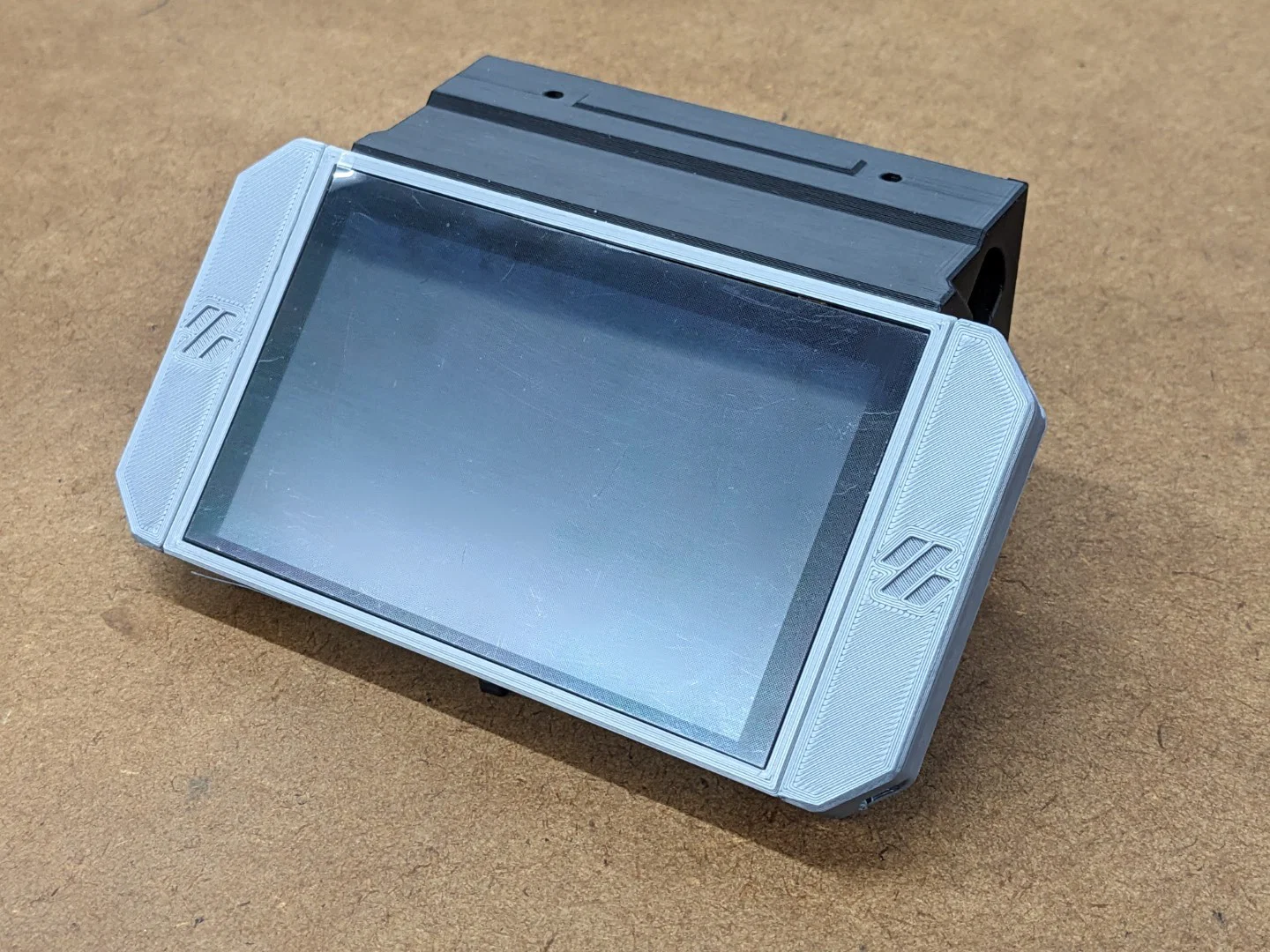

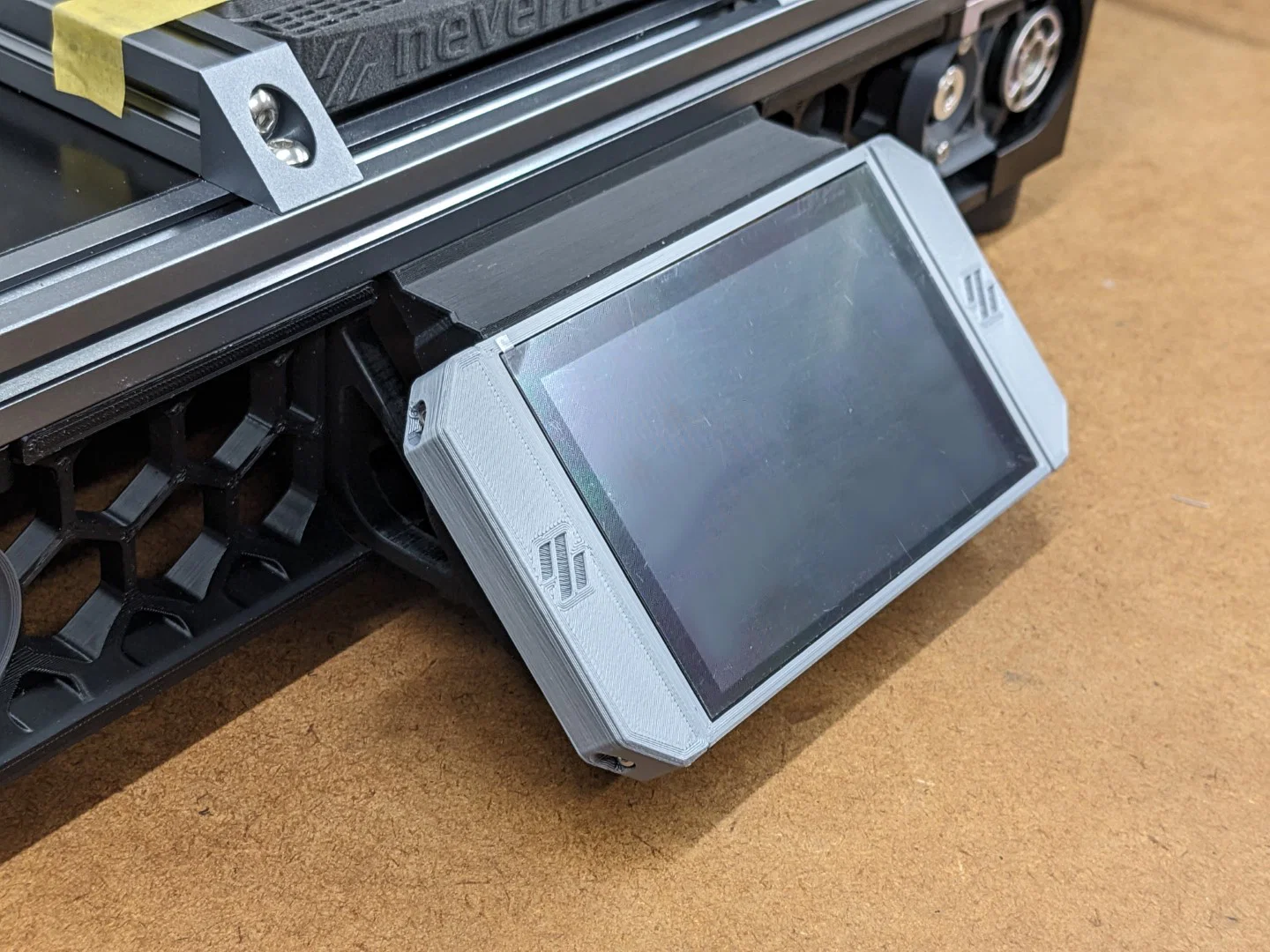

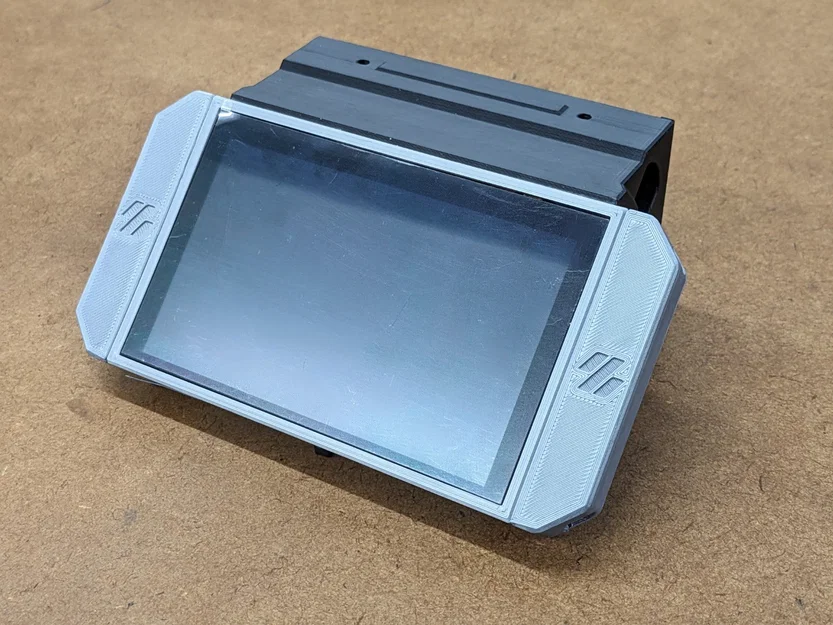

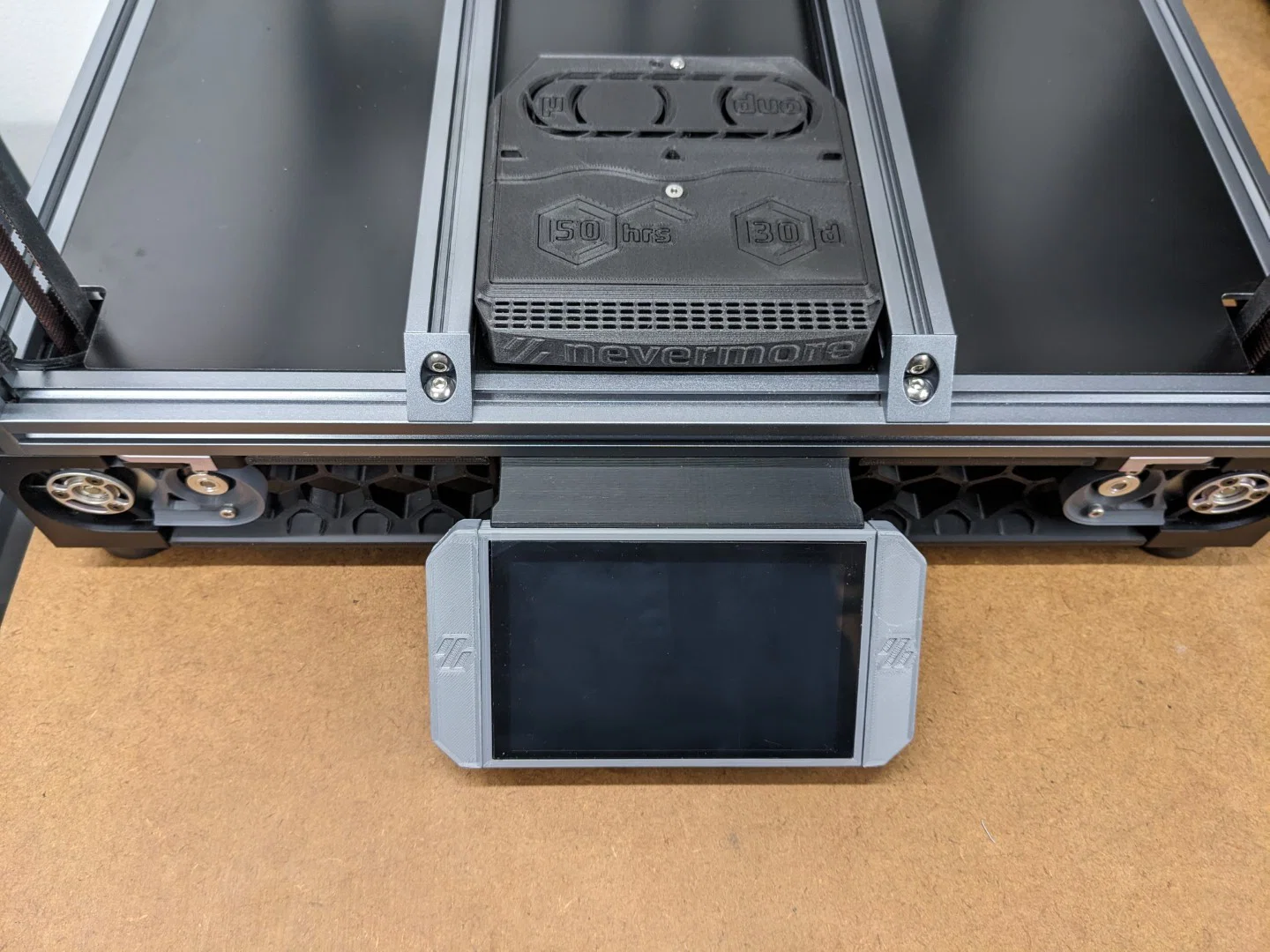

Dưới đây là một số hình ảnh lắp ráp (mình sẽ đăng thêm ảnh với cửa Clicky Clacky sau khi lắp đặt xong):

Phần cứng

Nếu anh em đang tìm loại đầu chuyển phù hợp, đây là loại mình đang dùng:

• HDMI Adapter Link Amazon.de
• USB-C Adapter Link Amazon.de

Nguồn gốc

Nếu bạn sử dụng các bộ phận chưa chỉnh sửa, vui lòng tải xuống tệp từ tác giả gốc để họ được ghi nhận xứng đáng. Mình sẽ tải các tệp gốc lên như một bản sao lưu vào một thư mục riêng để đảm bảo mẫu này hoàn chỉnh và có thể sử dụng ngay cả khi có thay đổi với dự án gốc.
