Ngàm gắn phụ kiện đa năng Hadley (Hadley Universal Attachment Mount)

Ban đầu mình làm cái này để nâng cấp lại cái cũ. Trong quá trình chỉnh sửa và cải tiến so với thiết kế gốc, ý tưởng dần “biến hình”, hòa chung với vài ý tưởng khác mình ấp ủ khá lâu, và đây là kết quả.

- Thông tin nền & thuật ngữ các phần -

Tính tới hiện tại, ngàm này chỉ dùng phần cứng M3 và M4 cùng với heat set inserts; tuy nhiên, mình đã chỉnh phần “lõi” (core) của ngàm để tương thích với các bản Hadley dùng rod 12mm, rod 1/2 inch, và ống 1/2 inch EMT conduit. Nếu cộng đồng cần, mình có thể thiết kế thêm các mount core khác.

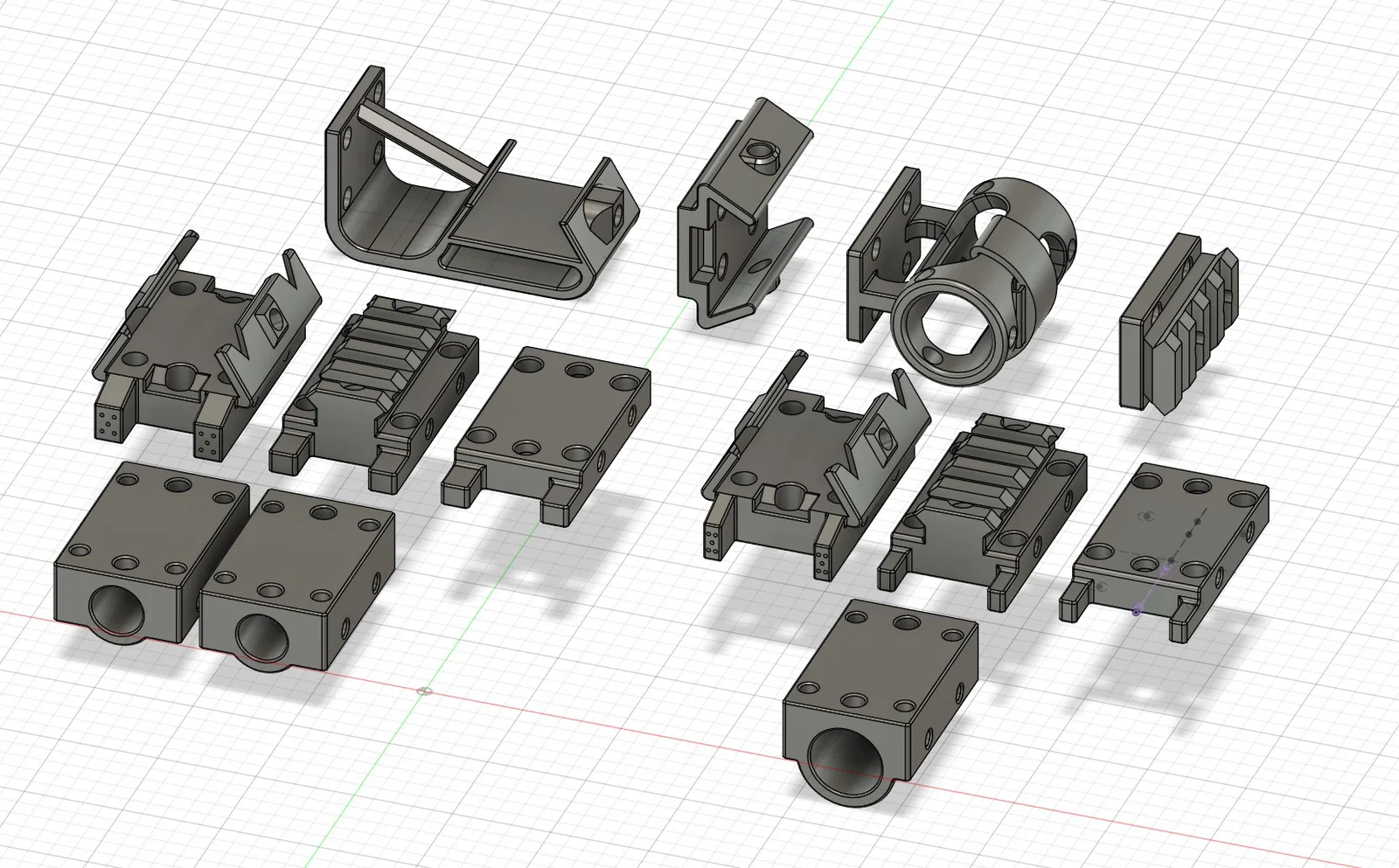

Hiện hệ này có 3 nhóm module (subunit): mount core, alignment plate, và “wings”.

• mount core: vừa là chỗ gắn lên kính thiên văn, vừa là phần trung tâm để các module còn lại lắp xoay quanh.

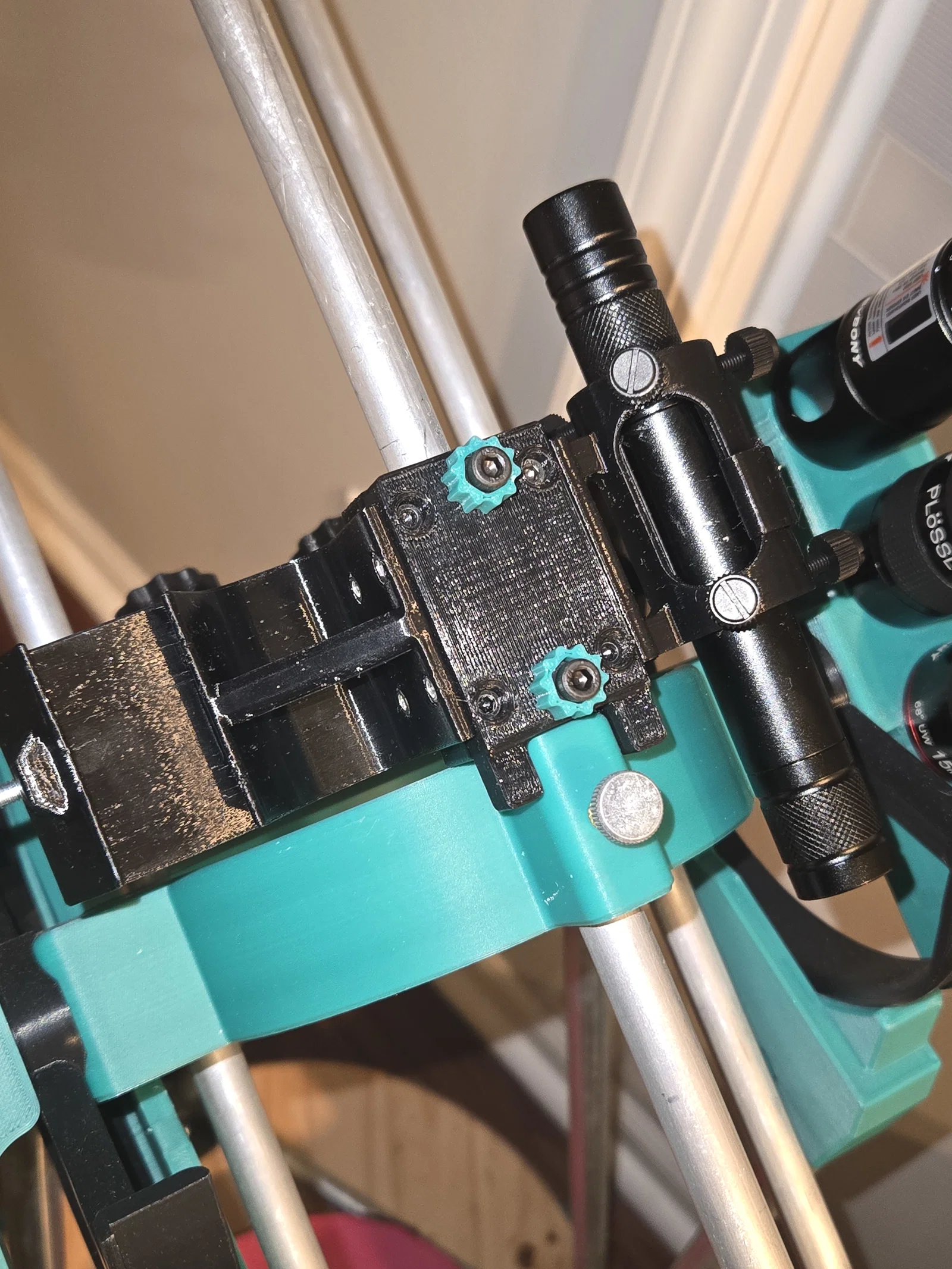

• alignment plate: gắn lên phía trên core, mục đích là chống cho ngàm bị xoay khi kẹp lên rod. Hai “tai” của phần này ôm quanh các fin dẫn hướng rod của UTA, MTA, hoặc LTA của Hadley. Một con ốc/bu lông M4 hoặc thumbscrew sẽ đi qua rãnh của phần này và xuyên qua mount core để siết chặt cả cụm lên Hadley.
• wings: phần tuỳ biến chính của dự án. Hiện có hỗ trợ ray Dovetail và Picatinny. Mình cũng làm thêm holder chuyên cho laser pointer và PiFinder.

- In 3D -

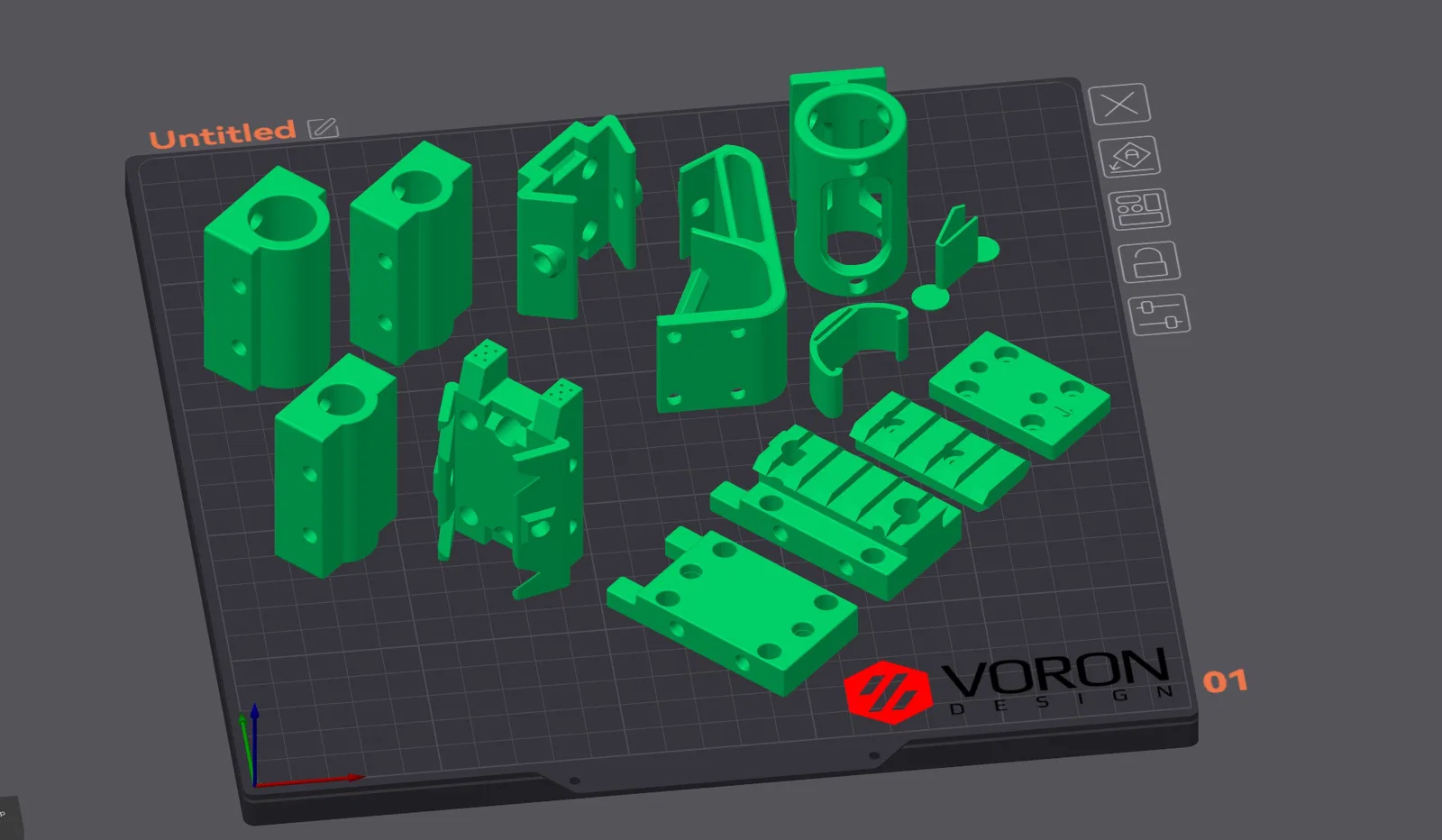

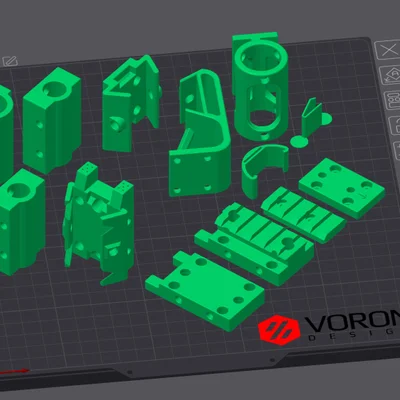

Mình thiết kế và in các phần này bằng PETG để chịu nhiệt/va đập tốt hơn và bám lớp (layer adhesion) tốt. Thiết lập: 3 walls, 20% infill, layer height 0.2mm. Tất cả đều thiết kế để in không cần support. Hướng dẫn hướng đặt khi in nằm phía trên, ở cuối gallery hình.

- Heat set & lắp ráp tổng quát -

Dự án này dùng khá nhiều heat set inserts vì mình tính sẽ tháo/lắp lại tương đối thường xuyên để tuỳ biến. Mình khuyên mua số lượng nhiều trên AliExpress vì rẻ hơn Amazon rất nhiều, chỉ là ship lâu hơn. Aliexpress M3xOD5mm, 4mm Length
Aliexpress M4xOD5mm, 4mm Length

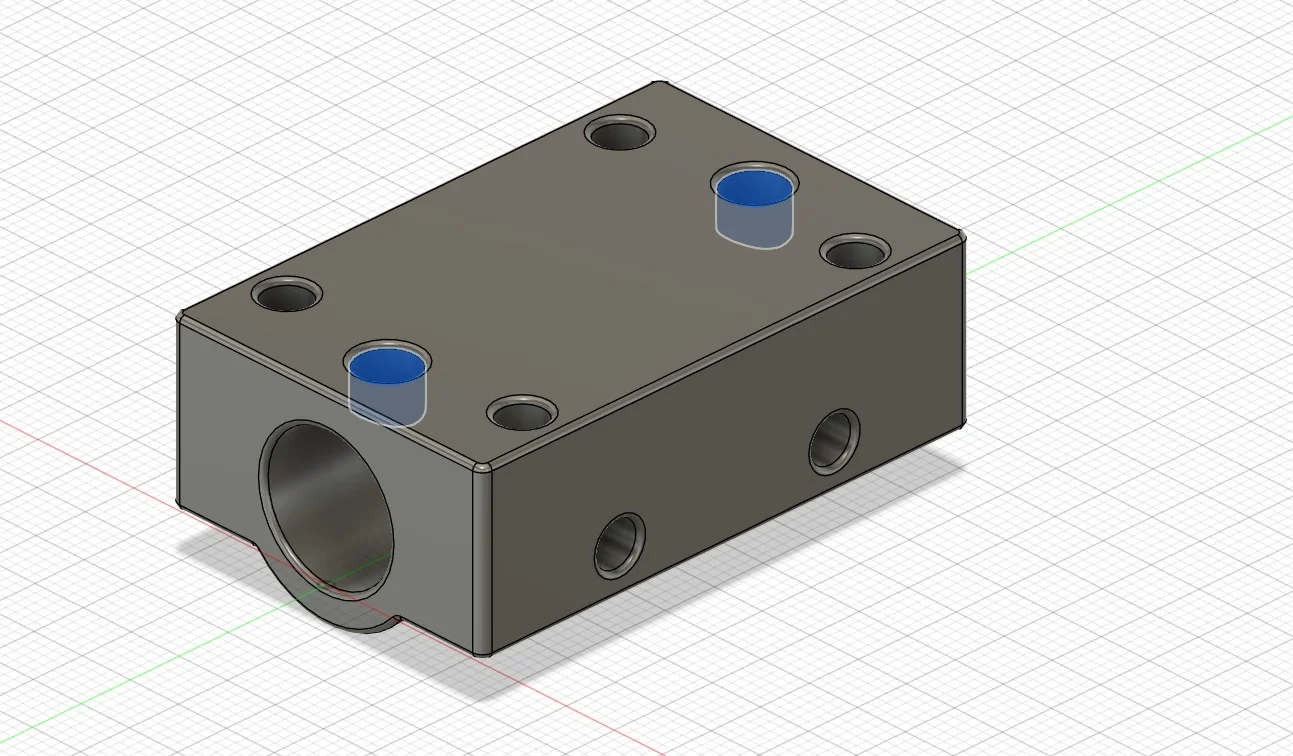

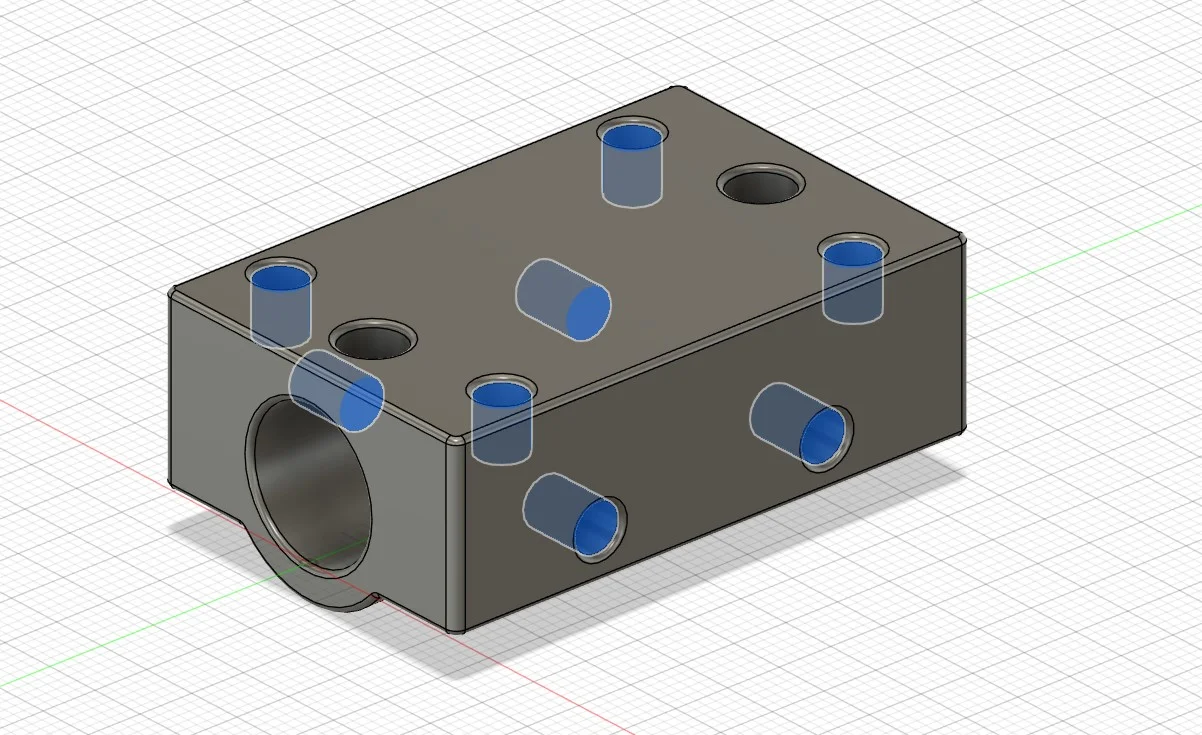

Tất cả Mount Core dùng 8x heat set M3 và 2x heat set M4, đều dài 4mm.

• 4 heat set M3 nằm phía trên để bắt Alignment Plate
• 4 heat set M3 còn lại chia đều hai bên core để tạo thành nửa dưới của ngàm gắn wing
• 2x heat set M4 còn lại nằm ở giữa mount core, dùng để kẹp core vào các rod của Hadley. Lưu ý đừng ép vào sâu quá, không là sẽ bị kẹt khi trượt core lên rod của scope.

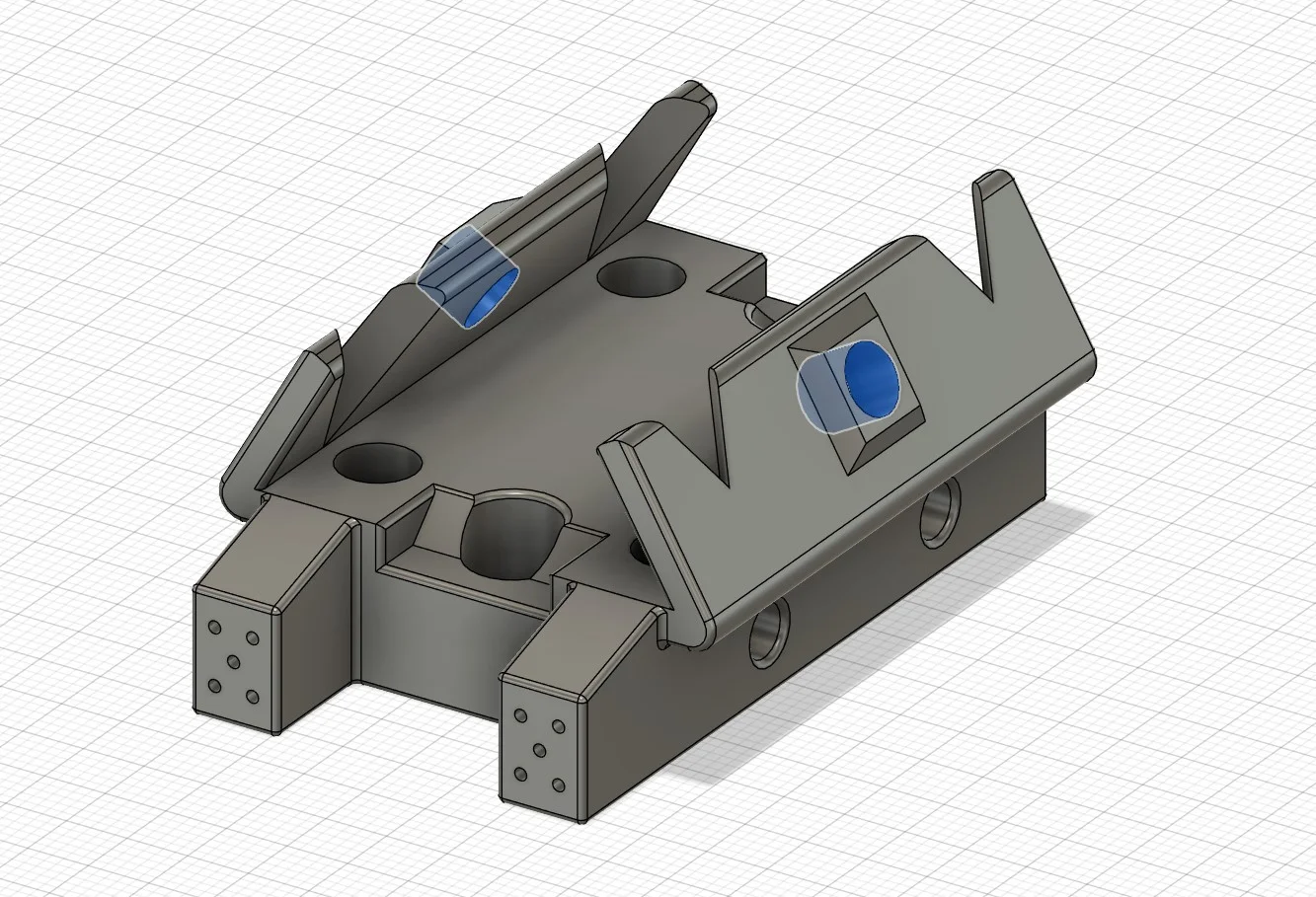

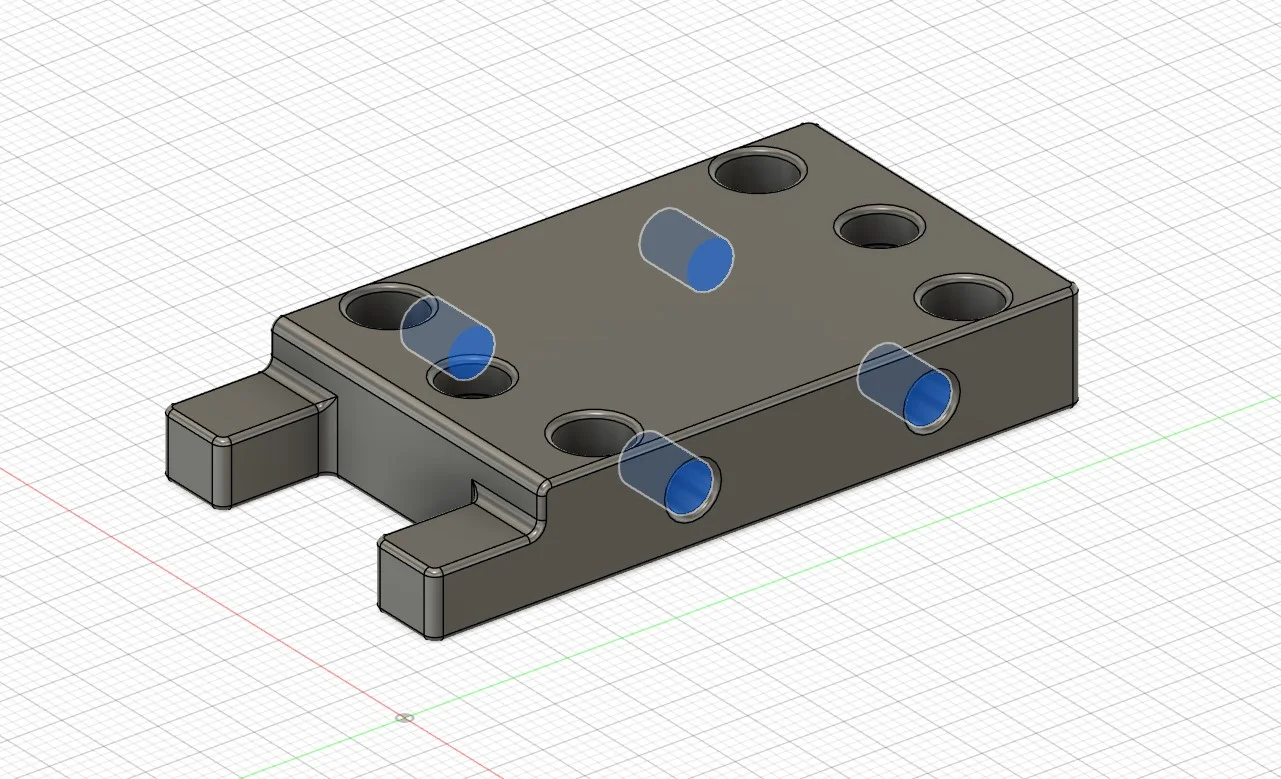

Alignment Plate dùng 4x heat set M3

• 4x heat set M3 chia đều hai bên alignment plate để tạo thành nửa trên của ngàm gắn wing. Dùng 4x ốc M3x10mm để bắt phần này vào mount core. Nếu dùng “alignment plate flat” thì có thể dùng vài con ốc M4 hoặc thumbscrew để siết ngàm lên Hadley. Các alignment plate loại picatinny/dovetail không tương thích với thumbscrew, nên dùng ốc M4 thường thôi.
• Alignment plate dovetail có thể nhận thêm tối đa 2x heat set M4 để giữ thumbscrew

Wings sẽ khác nhau về số lượng heat set cần dùng. Thường thì các lỗ nào không phải 4 lỗ dùng để bắt wing vào core/alignment plate sẽ cần một loại heat set nào đó. Wings được gắn vào cụm ngàm qua 4x vít M3x6.

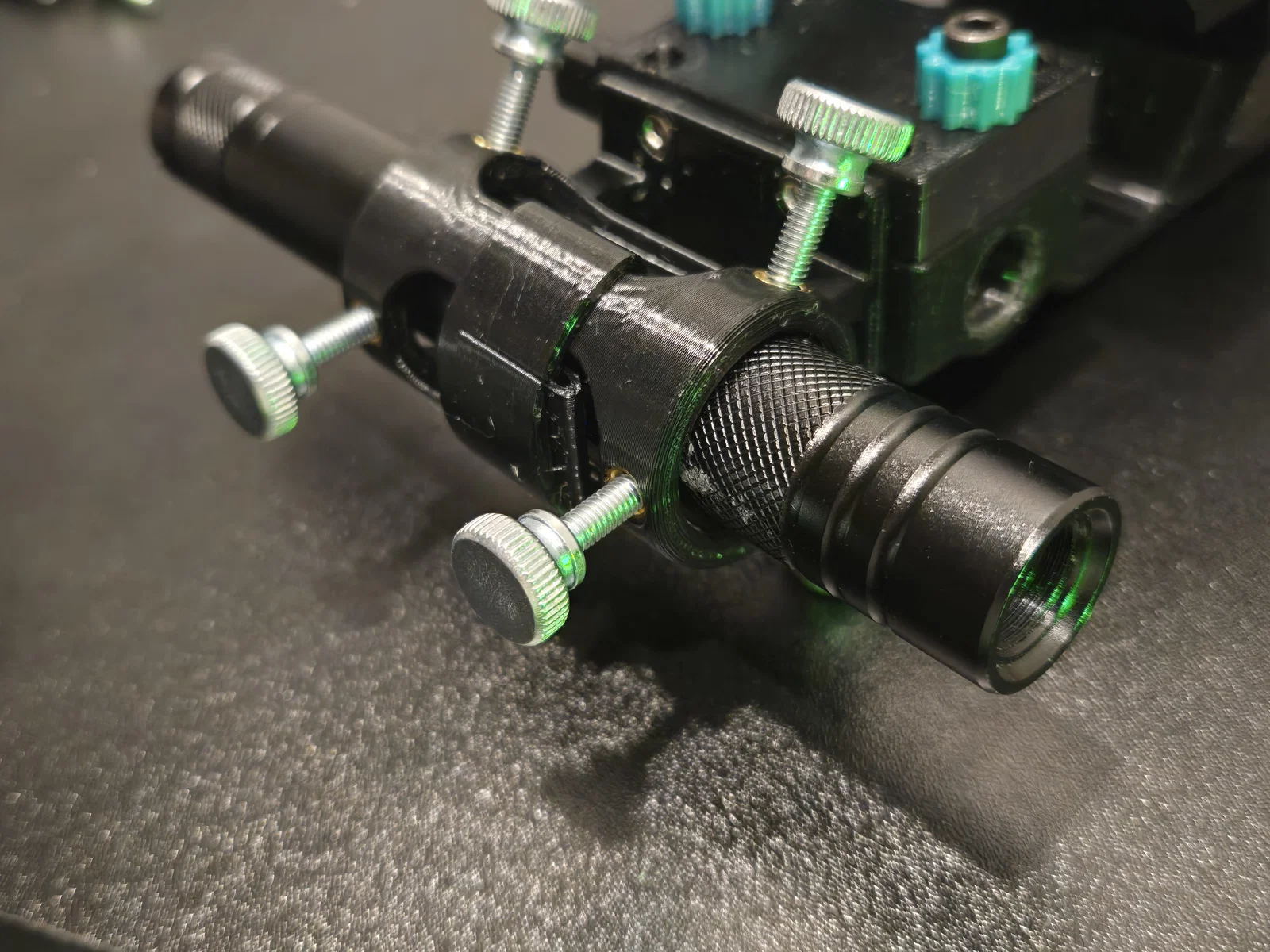

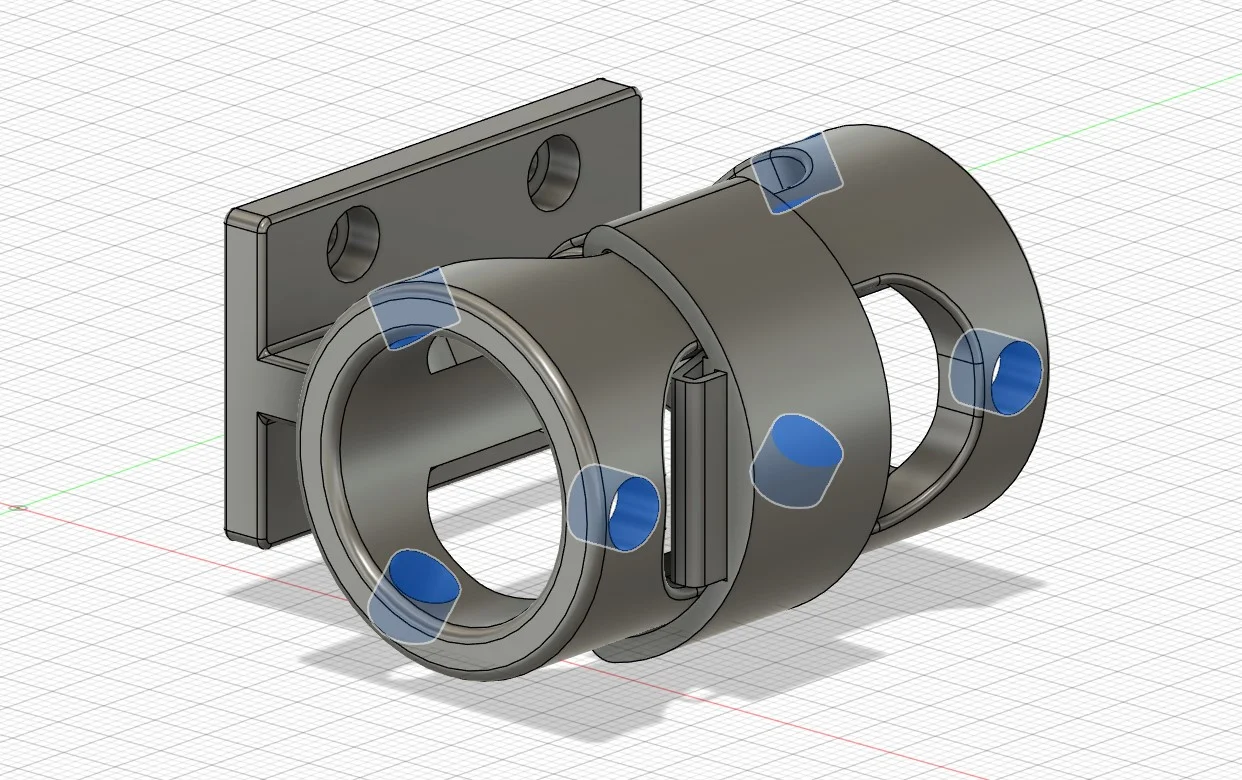

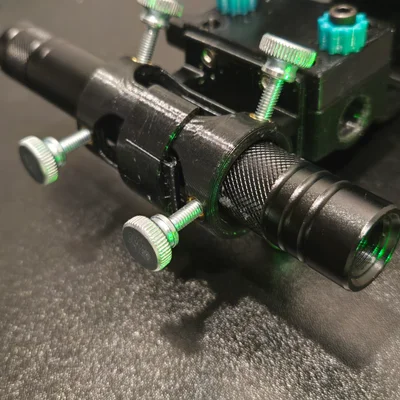

• Wing laser có 6x heat set M4 cho các thumbscrew chỉnh được để kẹp laser pointer. Khi gắn wing này, nhớ để mặt first layer hướng về phía “tai” của alignment plate.

• Wing dovetail dùng tối đa 2x heat set M4 cho thumbscrew để kẹp giữ các phụ kiện bạn muốn.

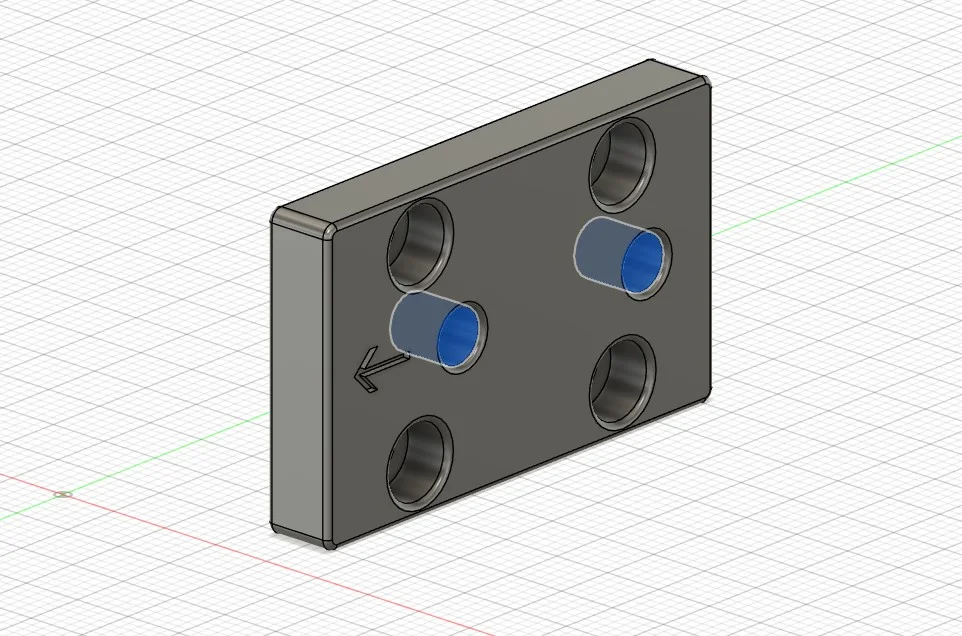

• Wing picatinny rail dùng 2x heat set M3 để bắt ray vào wing mount. Gắn wing vào ngàm, canh mũi tên trên hai phần cho trùng nhau rồi dùng 2x ốc M3x8mm để lắp.

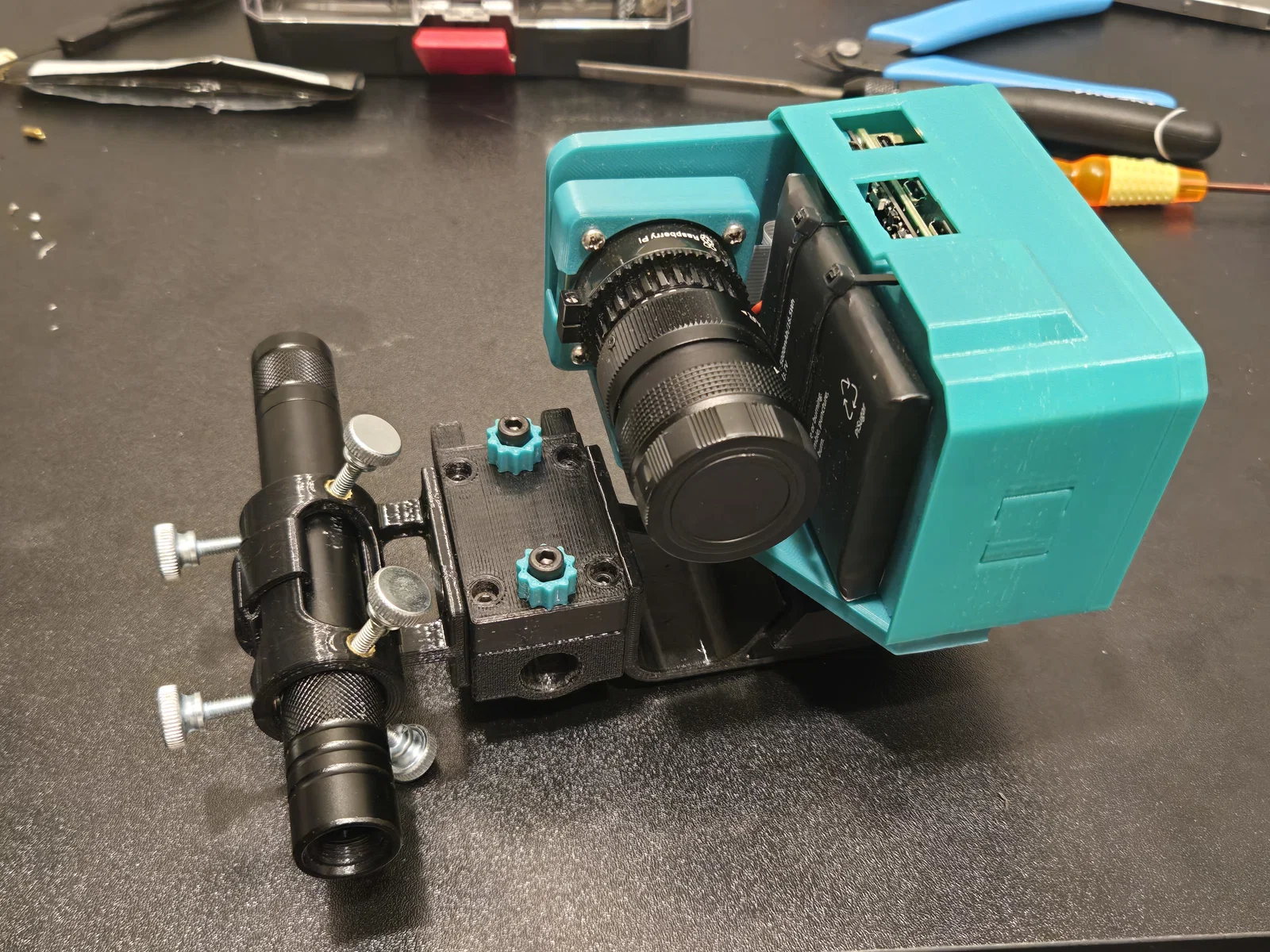

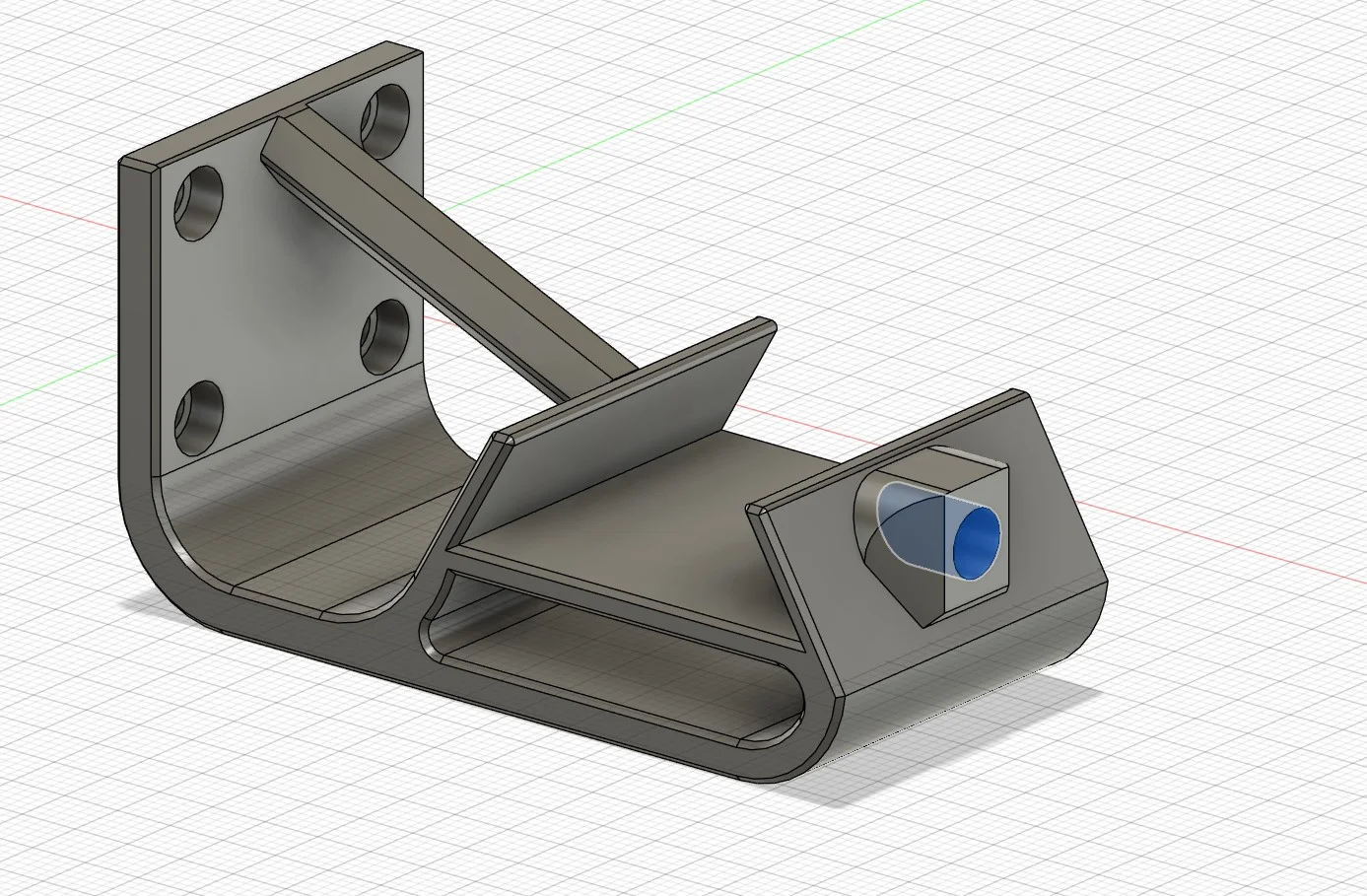

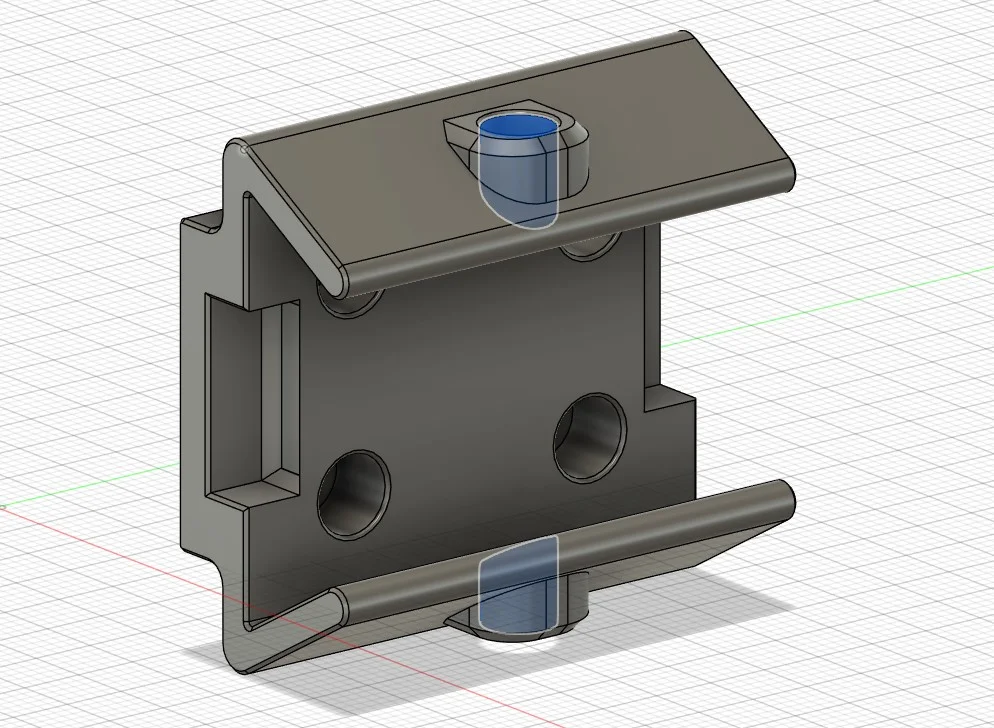

• Wing pifinder dùng 1x heat set M4 cho một thumbscrew chỉnh được để kẹp chặt dovetail mount của PiFinder.

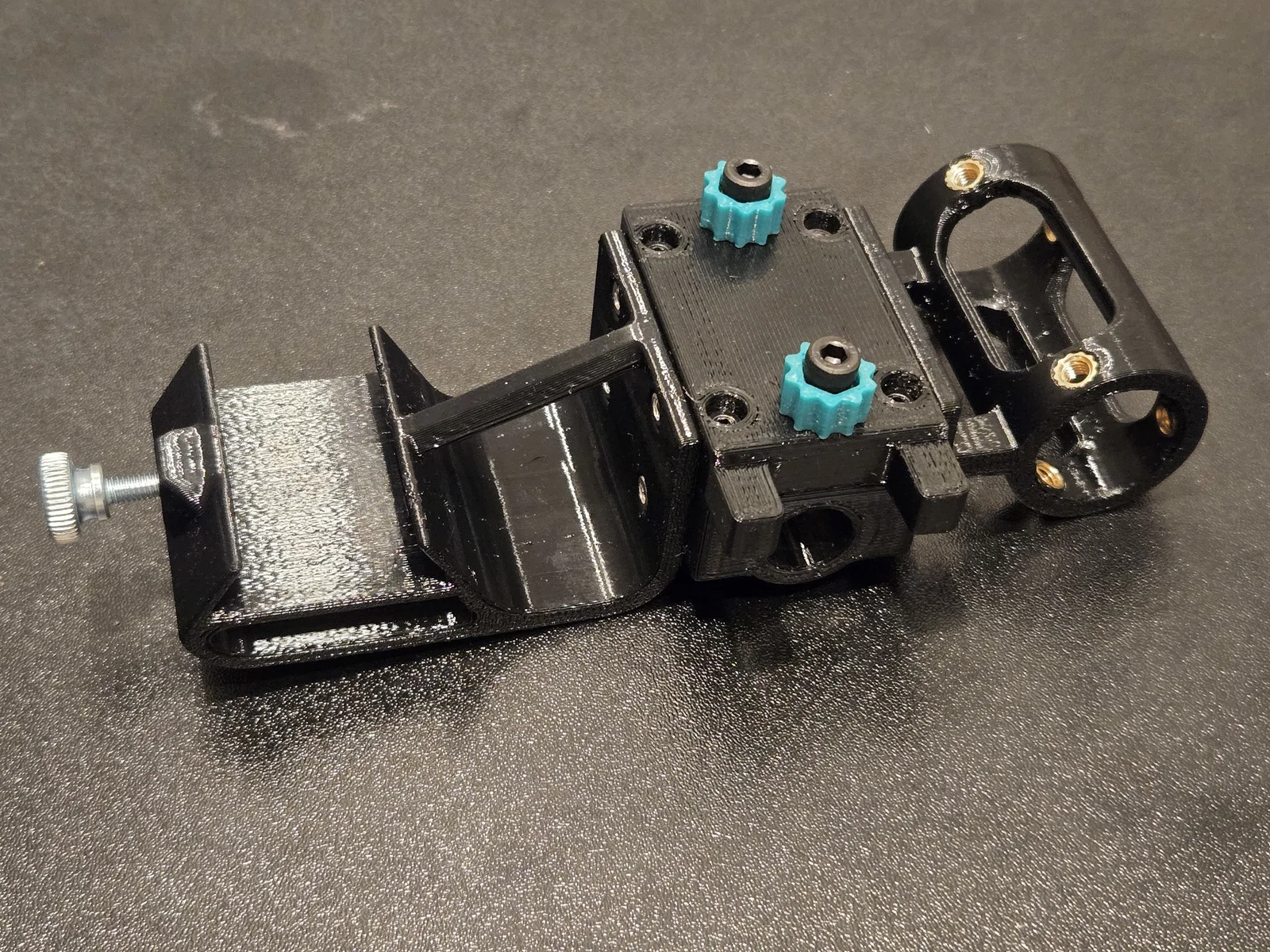

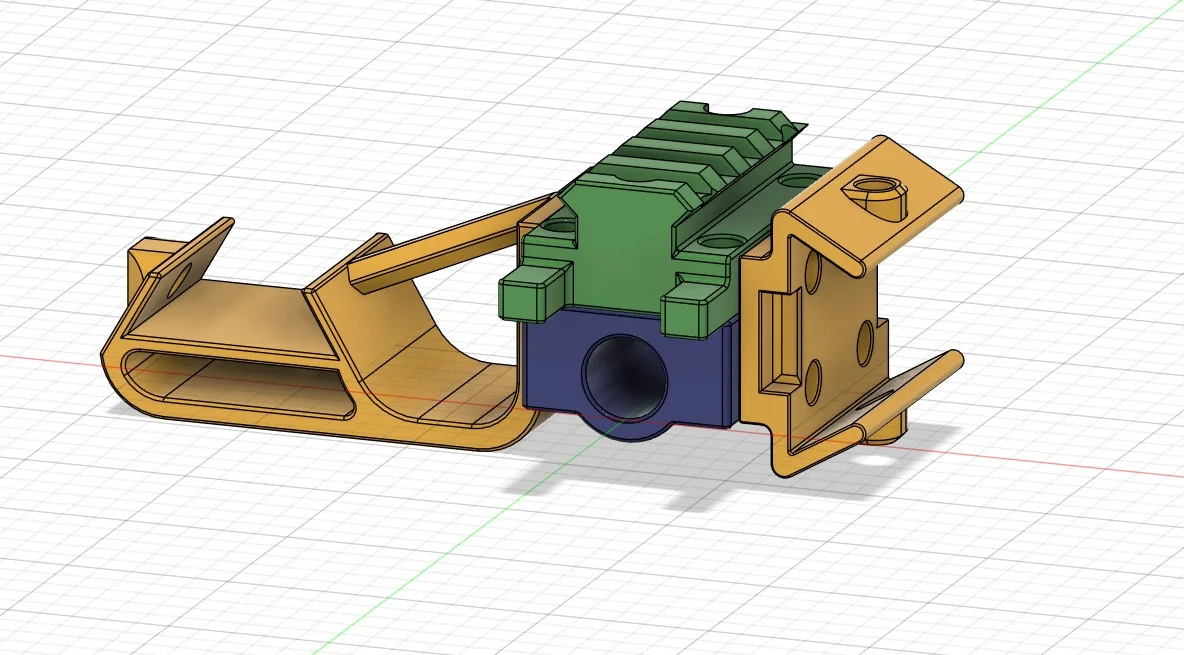

Lắp từng subunit nhìn chung khá đơn giản, nhưng dưới đây là ví dụ lắp ráp có tô màu để dễ hình dung. Mỗi trong 3 subunit là một màu khác nhau: xanh dương là mount core, xanh lá là alignment plate, và phần màu vàng là wings.

Wing laser gồm 3 phần. Lò xo cho công tắc laser (laser switch spring) gắn vào rãnh trên laser switch slider, sau đó slider có thể kẹp (clip) vào một bên của laser holder. Xem hình dưới để rõ hơn. Lò xo của mình vừa khít kiểu friction-fit, nhưng có thể bạn sẽ cần dán keo cố định, hoặc scale lò xo nhỏ lại trong slicer khoảng 1–3%.
