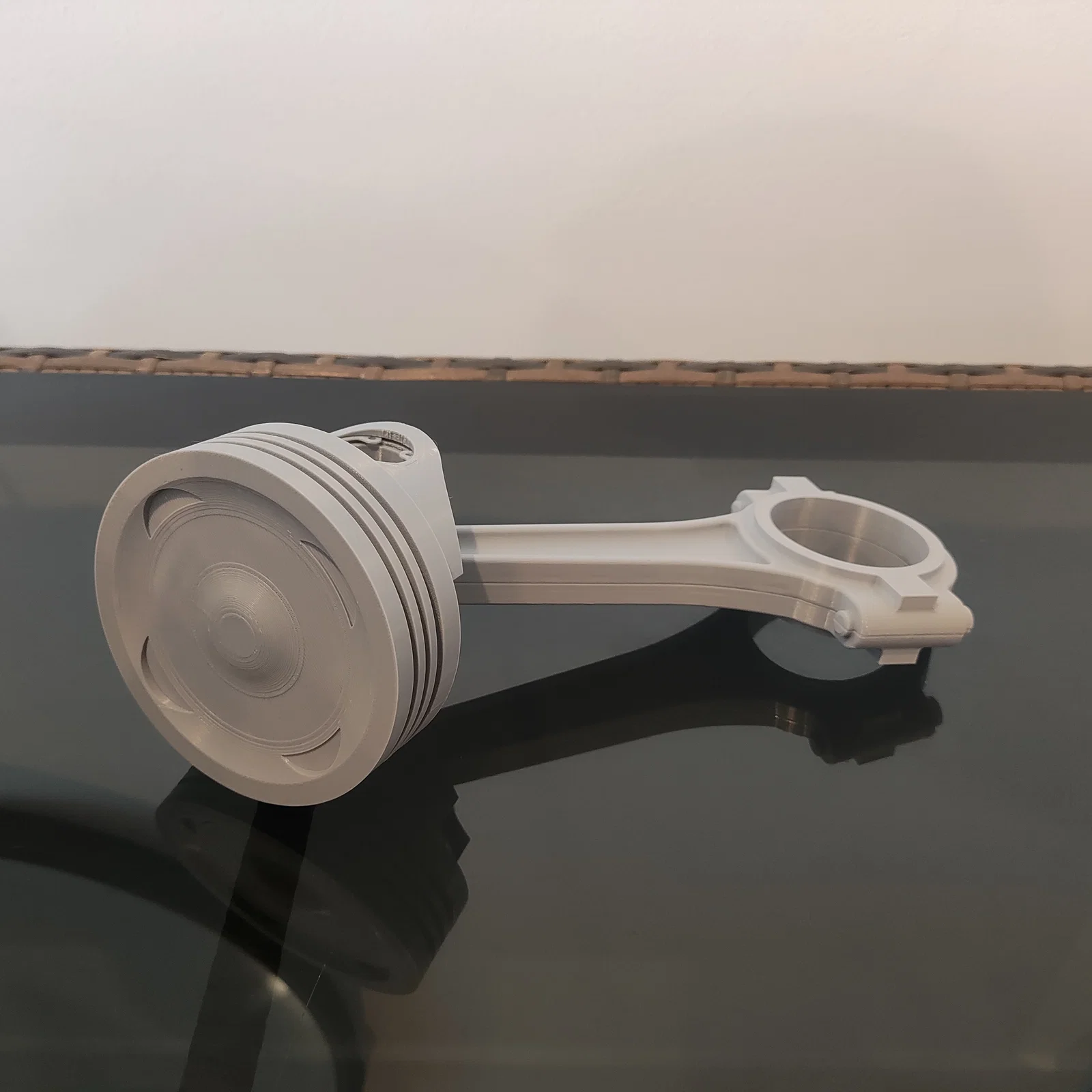

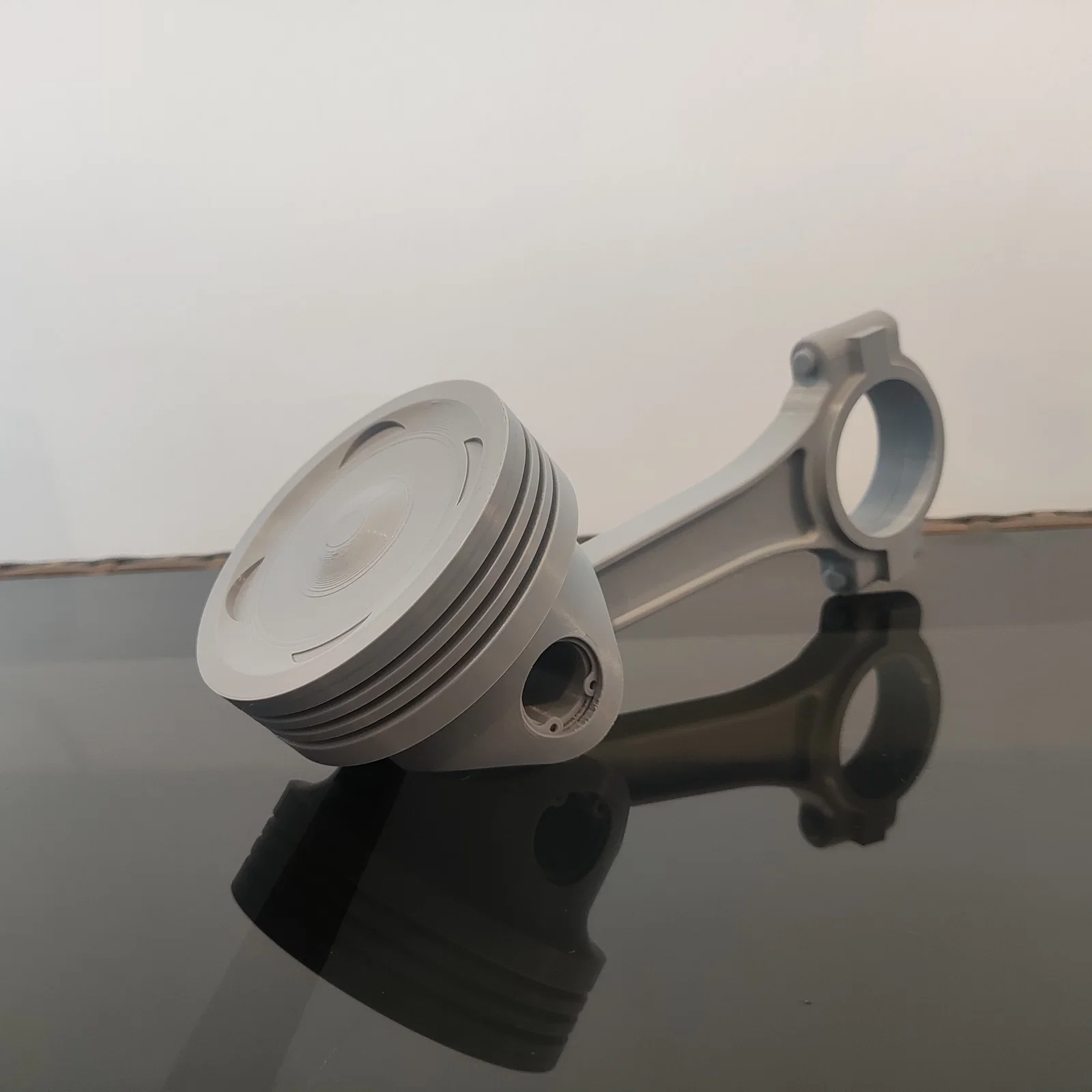

Cụm Piston/Connecting Rod - Có Thể Chuyển Động

Chào bạn, đây là thiết kế cụm piston/thanh truyền (connecting rod) của mình, dựa trên động cơ Subaru EJ20 STI. Các chi tiết này được thiết kế bằng phần mềm CAD Onshape.

Hướng dẫn in (Printing Instructions):

• Chiều cao lớp (layer height) 0.12/0.2mm tuỳ mức độ chi tiết bạn muốn.
• Chỉ cần supports cho phần lỗ chốt piston (wrist pin holes) ở nửa dưới của piston.
• Bạn cứ thoải mái scale nhỏ tuỳ ý; tuy nhiên ở kích thước 100% thì kích thước gần tương đương một cụm piston thật.
• Hướng đặt khi in nên như trong hình minh hoạ.

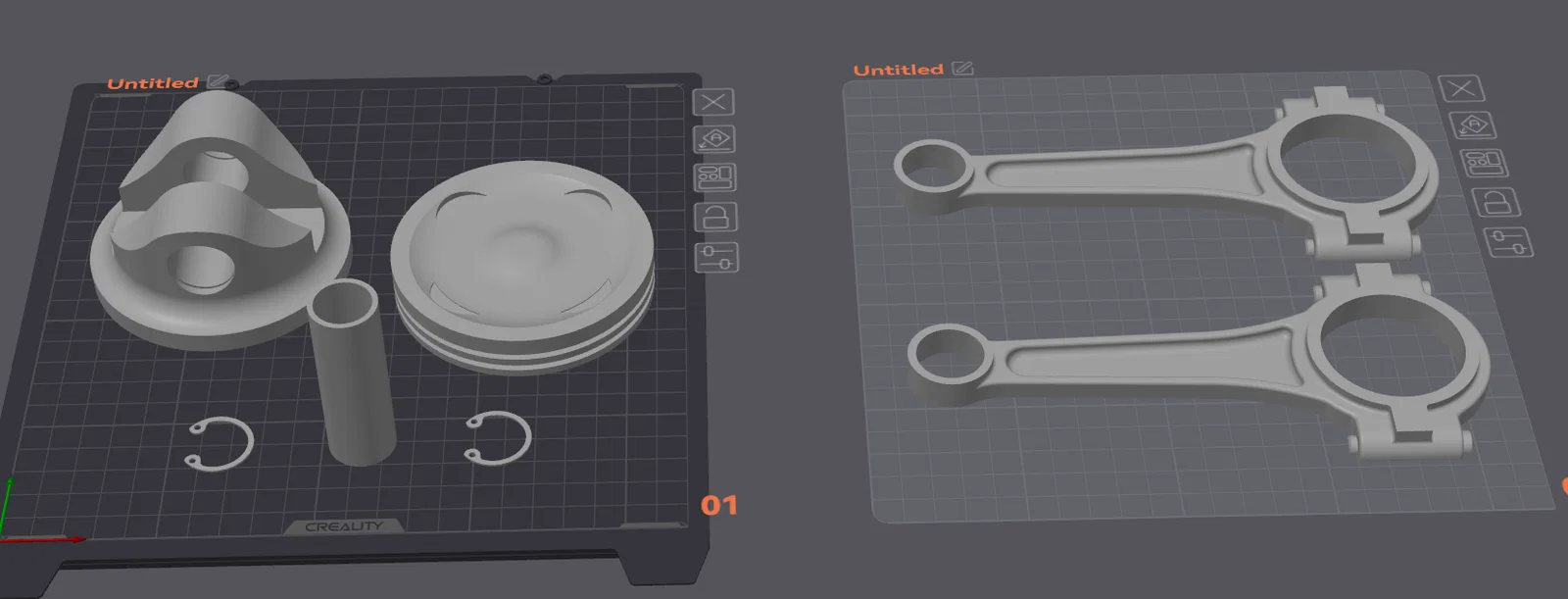

Mình khuyên bạn nên in piston và connecting rod tách đôi như trong hình để lên chi tiết đẹp nhất ở cả hai mặt. Sau đó mình dùng superglue/CA glue để dán hai phần lại với nhau.

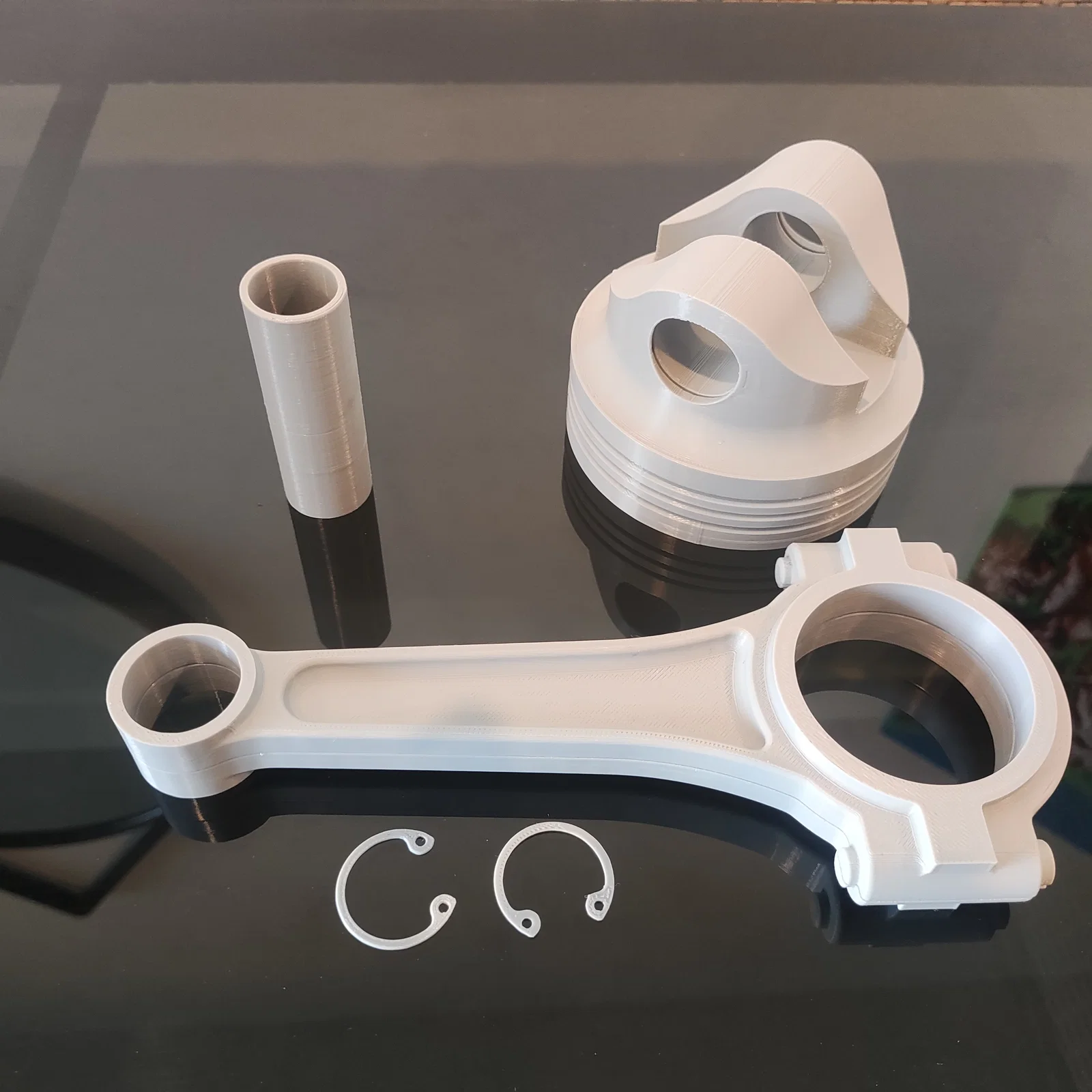

Lắp ráp như sau:

Sau khi dán các phần đã cắt lại với keo, gắn một circlip vào một bên của piston. Tiếp theo canh cho các lỗ của piston/connecting rod thẳng nhau rồi luồn chốt (wrist pin) vào từ phía còn hở. Cuối cùng gắn circlip còn lại vào phía đối diện.
