Keen-One Harmonic Drive EQ Mount

Remix từ HrEM - Giá đỡ Harmonic EQ với bộ điều khiển OnStep Tác giả RomanHujer

Tác giả MrDeepAddicte_362850

Lượt tải
2.118
Lượt thích
260
Lượt coi
15.833
Bản remix
1
Tải tất cả (.zip)· 16 file · 19,8 MB· 19,8 MB

File 16 19,8 MB

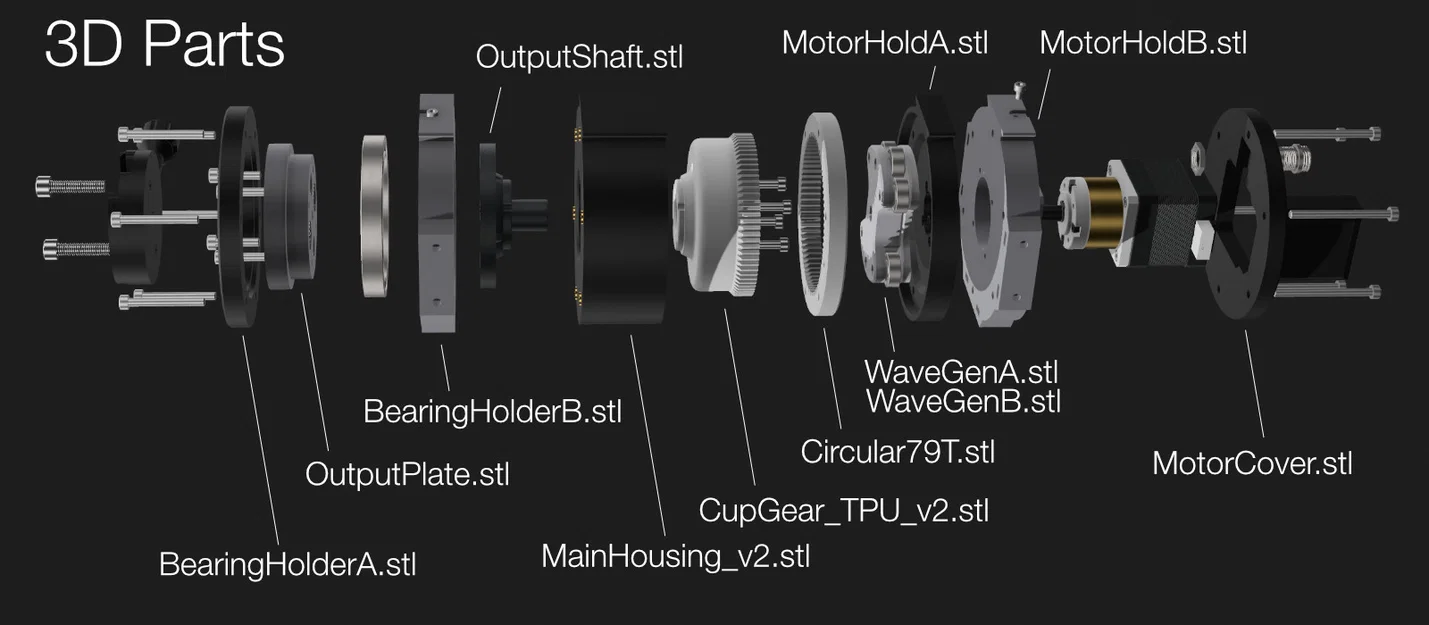

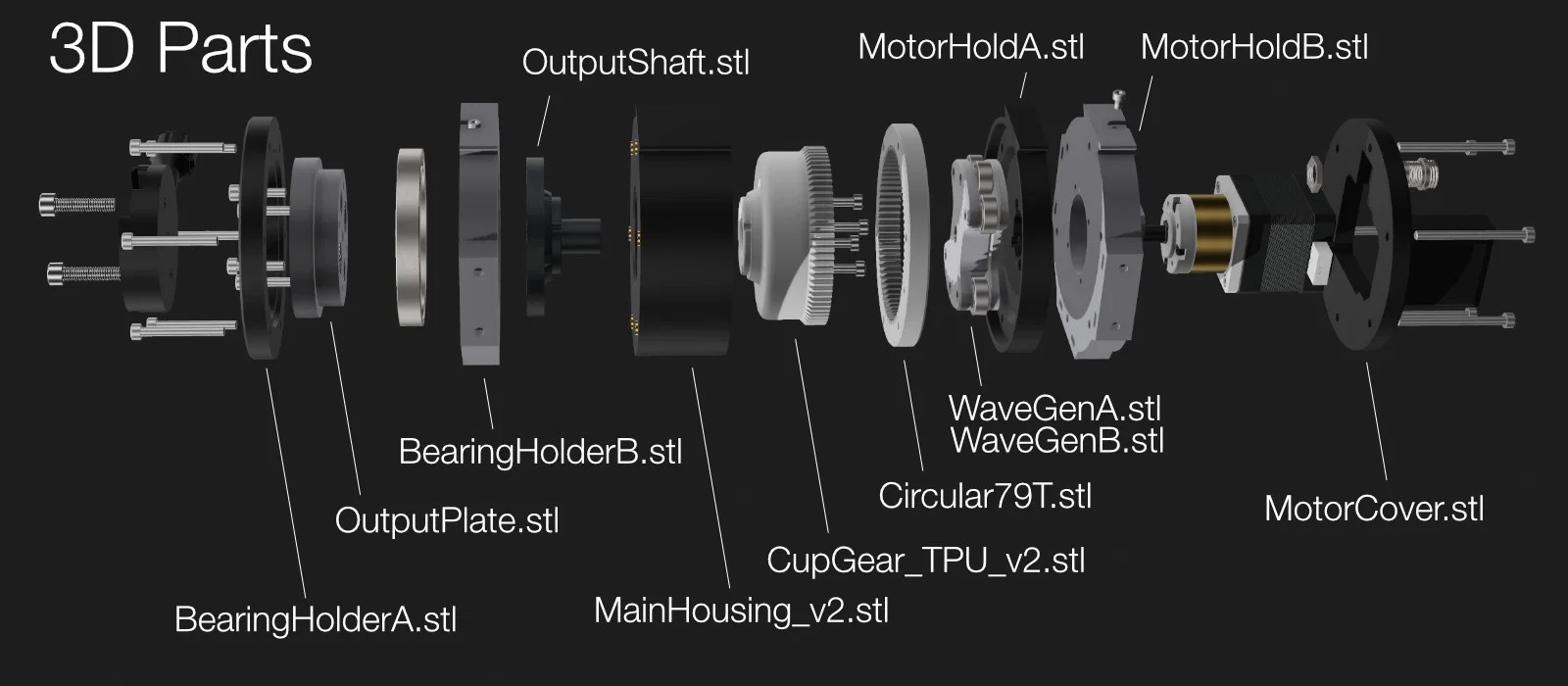

  • BearingHoldA_1776594785.stlSTL · 416,4 KB
  • MainHousing_v2_1776594786.stlSTL · 377,5 KB
  • BearingHoldB_1776594787.stlSTL · 684,6 KB
  • MotorCover_1776594787.stlSTL · 772,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#313442
Danh mục
Giáo Dục
Ngày đăng

Mô tả

Cập nhật: 2 Oct 2022
Đã tải lên HarmonicD_RA.zip. File này có kèm STEP file.

Cập nhật: 7 September 2022
Đã tải lên

Cập nhật: 18 August 2022
CupGear_TPU_v2 >>> CupGear78_PETG
TPU mềm quá cho CupGear, nên mình thiết kế lại thành CupGear78_PETG

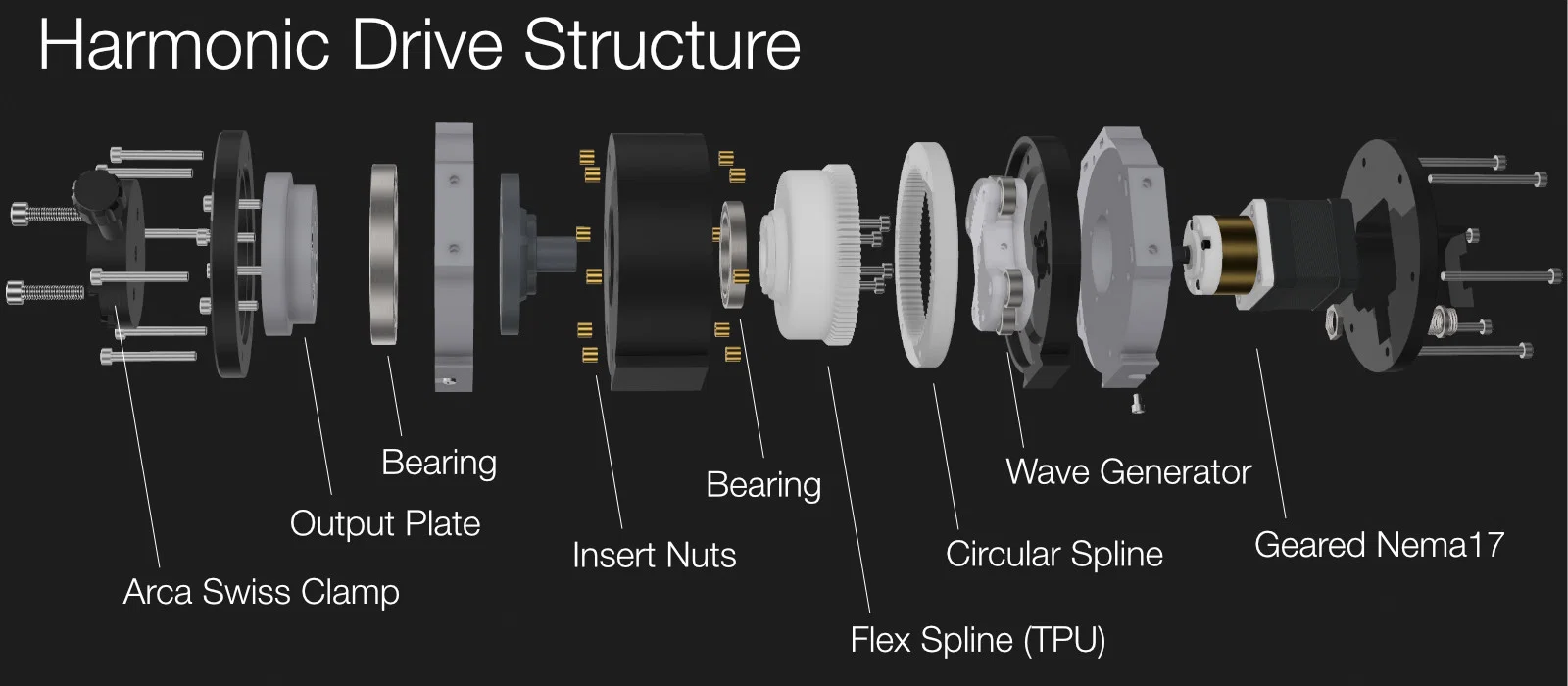

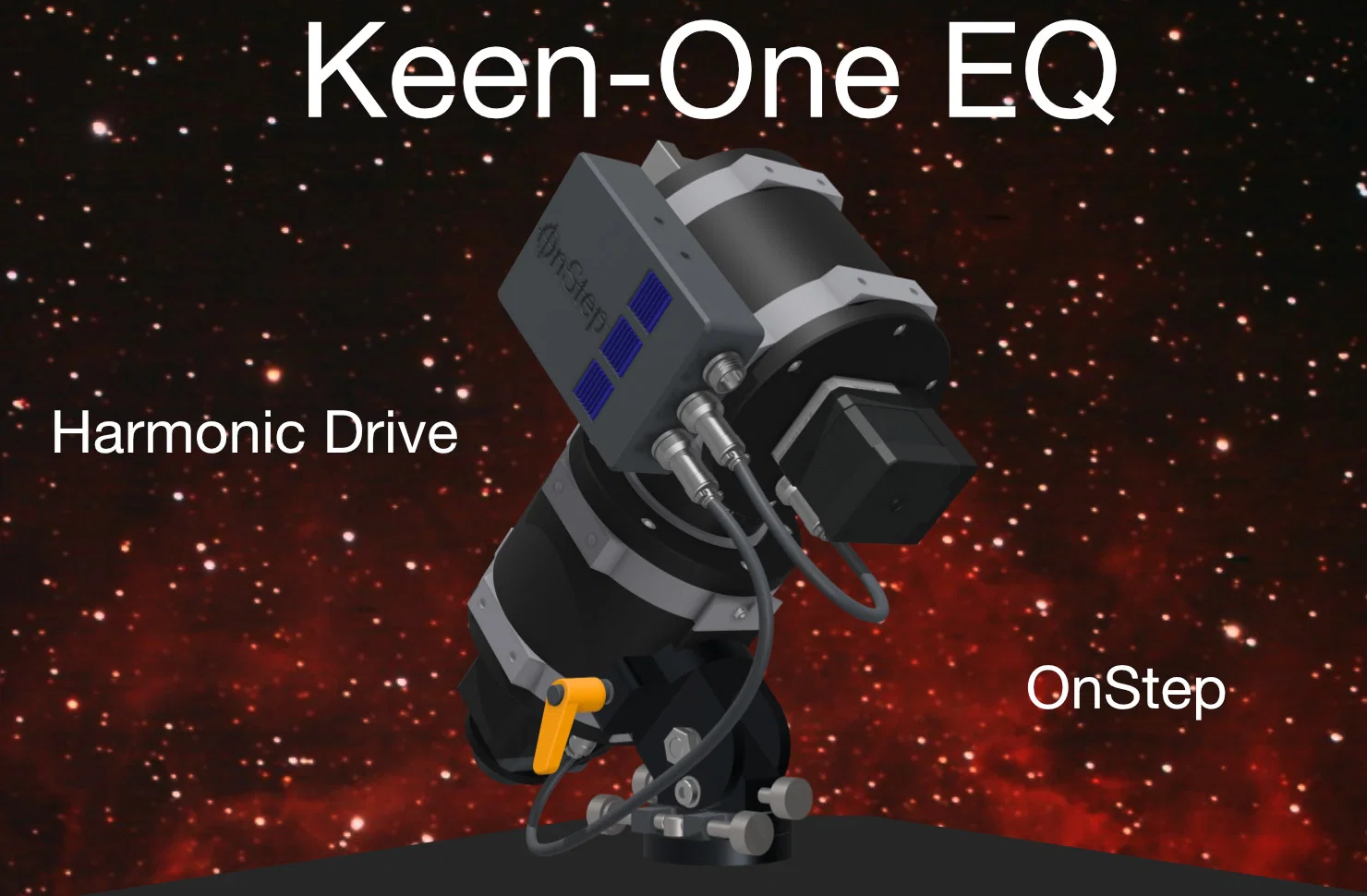

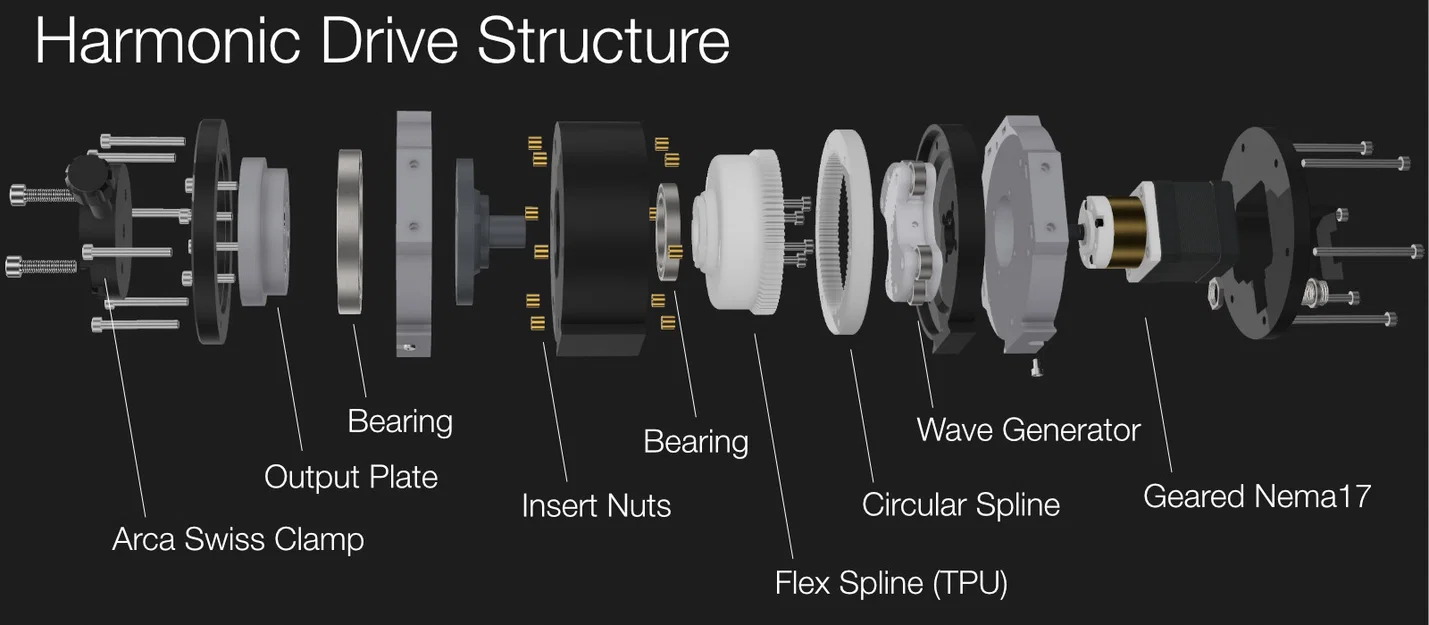

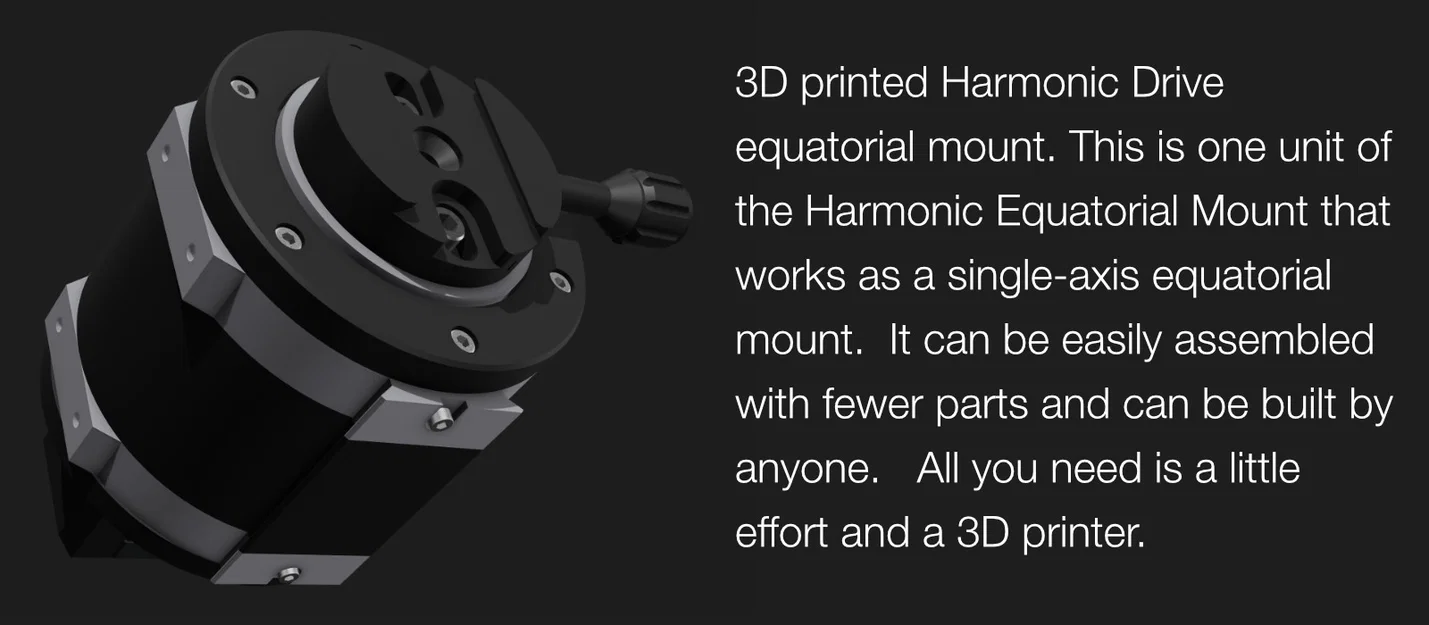

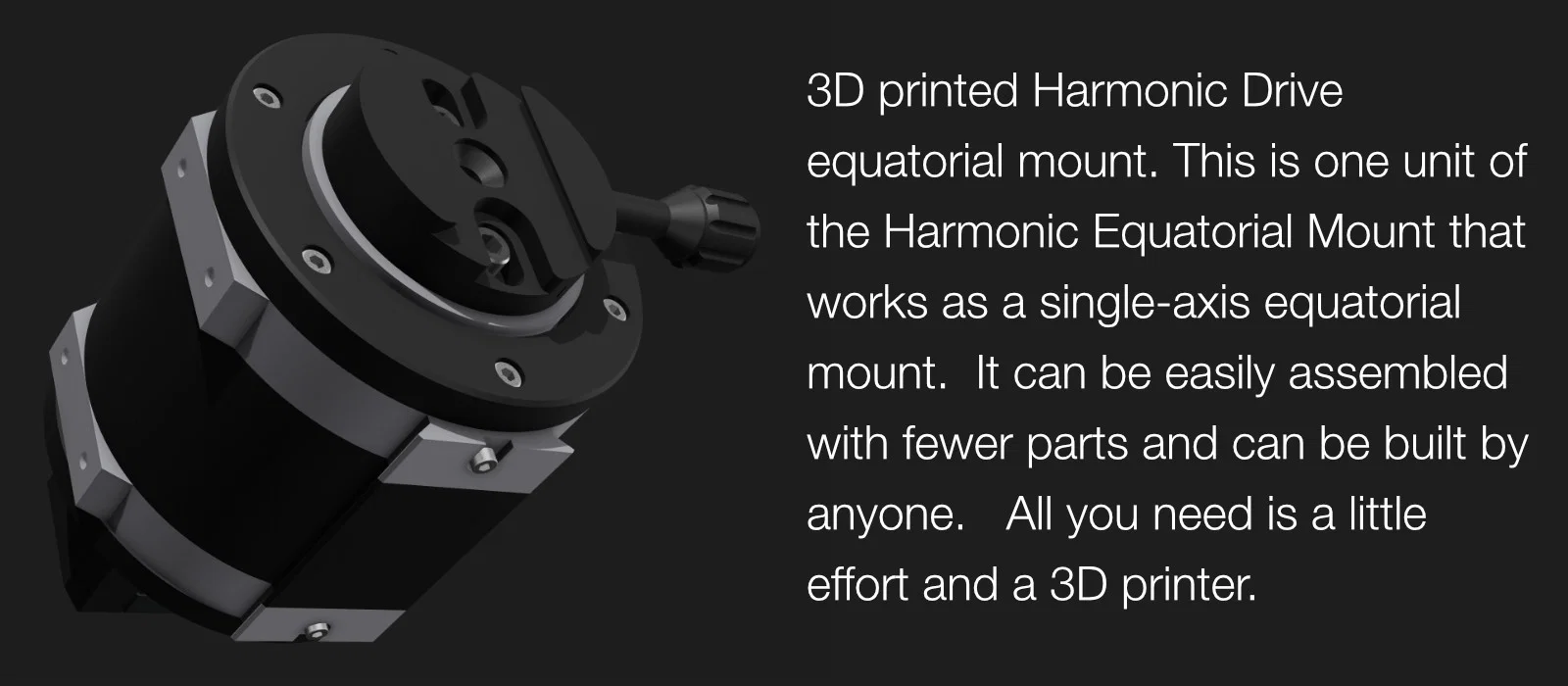

Keen-One là Harmonic EQ Mount dùng controller OnStep

Đây là bản remix. Xin cảm ơn rất nhiều anh RomanHujer!

Tất cả chi tiết đều in bằng PETG.

Danh sách linh kiện cho 1 bộ.

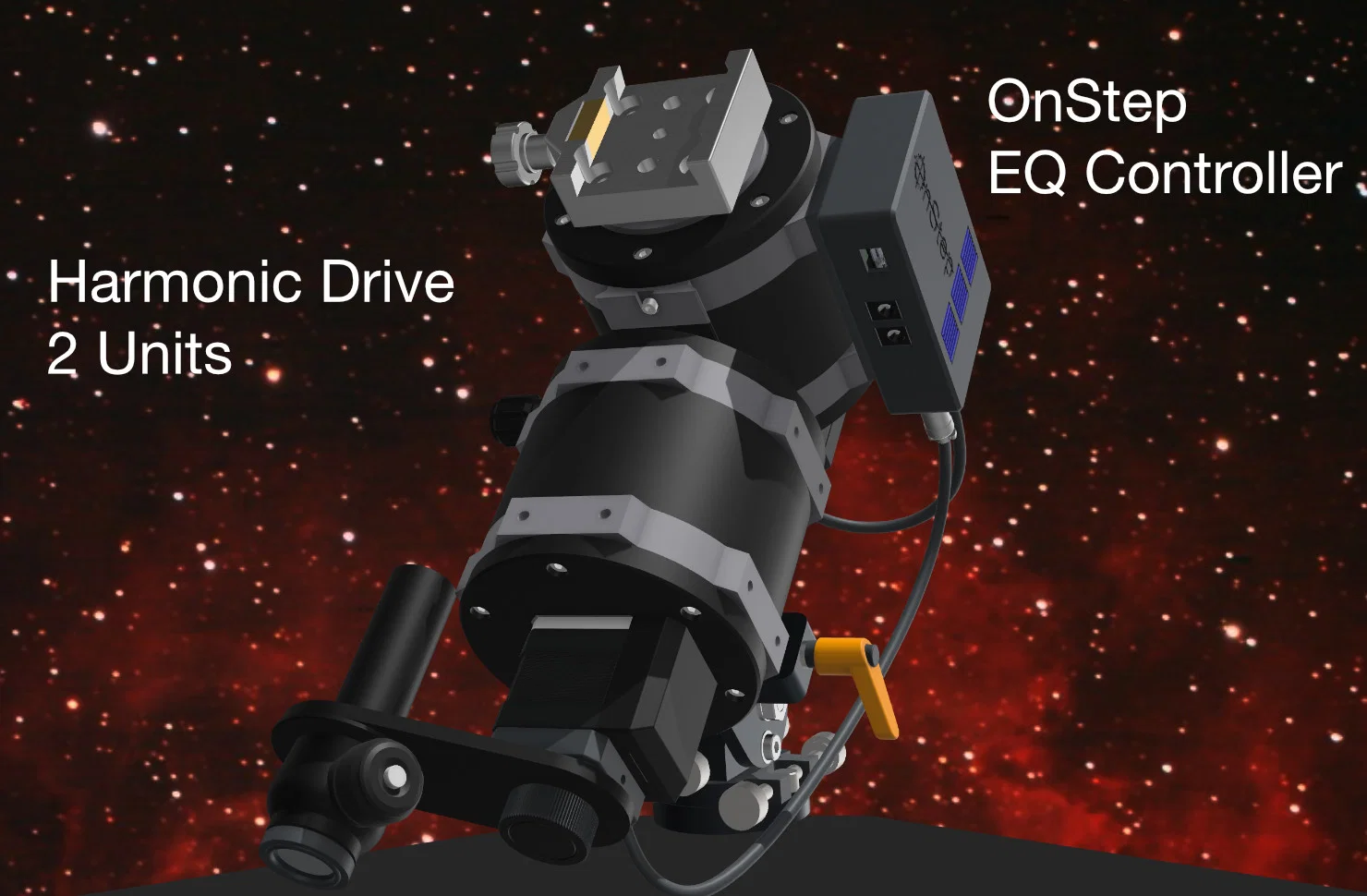

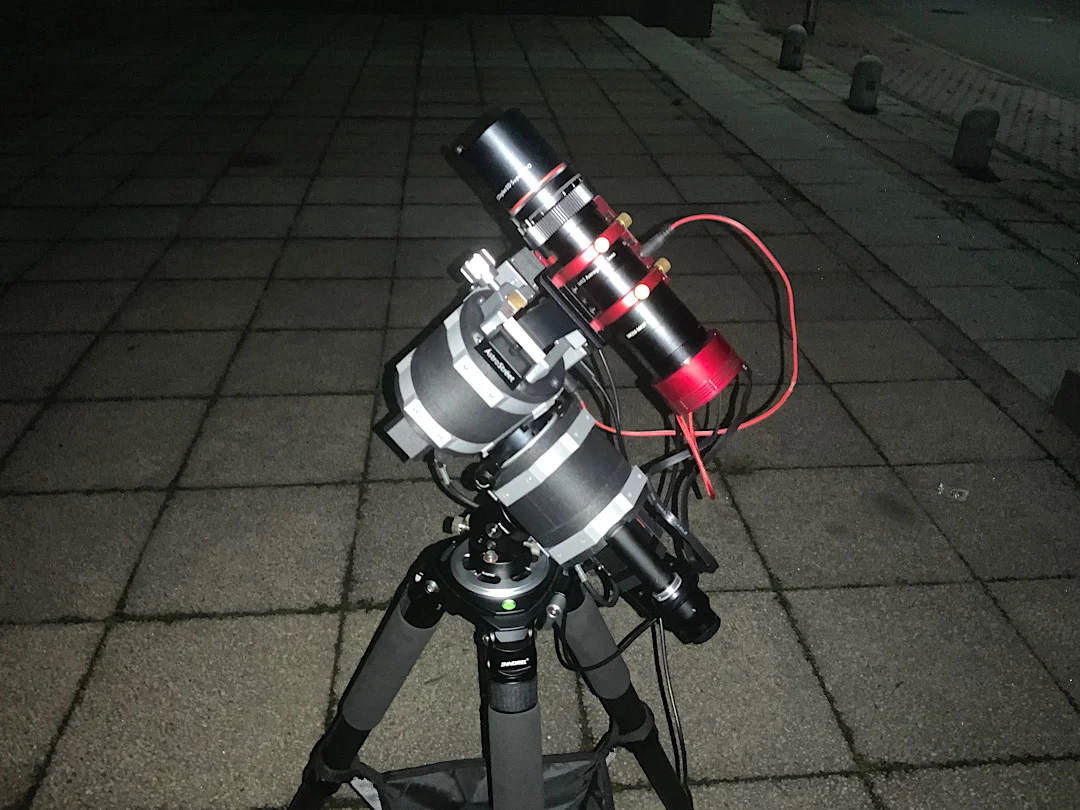

Cần 2 bộ để dùng như ngàm xích đạo 2 trục (RA & DEC).

BOM cho 1 bộ

1 x 6812ZZ Bearing-60x78x10
1 x 6807ZZ Bearing-35x47x7
6 x 606ZZ Bearing-6x17x6

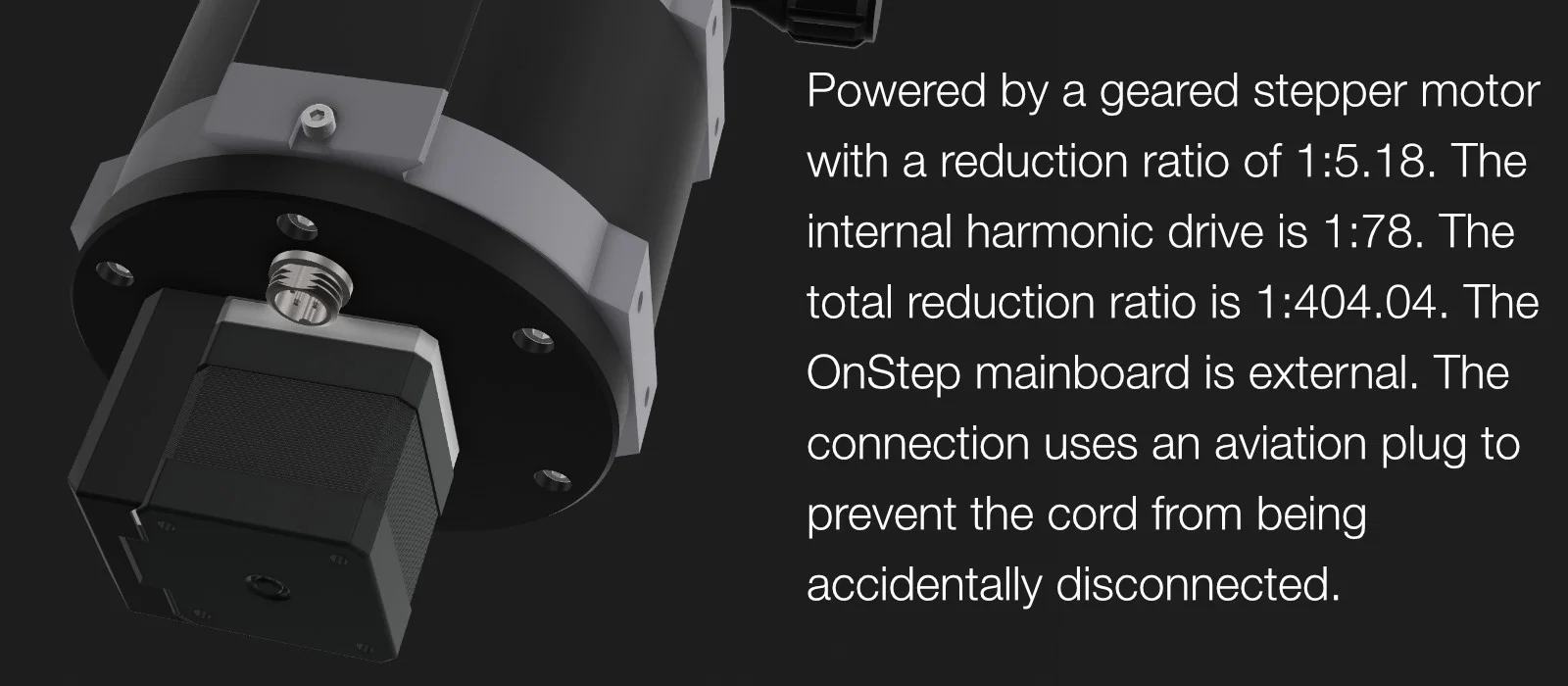

1 x 17hs4401s-pg5.18: 1 (Geared Steppermotor)
https://ja.aliexpress.com/item/32864312875.html
1 x Aviation Plug GX12 4pin Male

2 x M3 6mm
1 x M3 10mm
4 x M3 12mm
6 x M3 15mm
4 x M3 30mm

4 x M4 20mm
6 x M4 35mm
6 x M4 45mm
10 x M4 25mm

7 x M3 Nut
12 x M4 Insert Nut
20 x M4 Nut
2 x M6 Nut
2 x M8 Nut (loại mỏng 5mm)

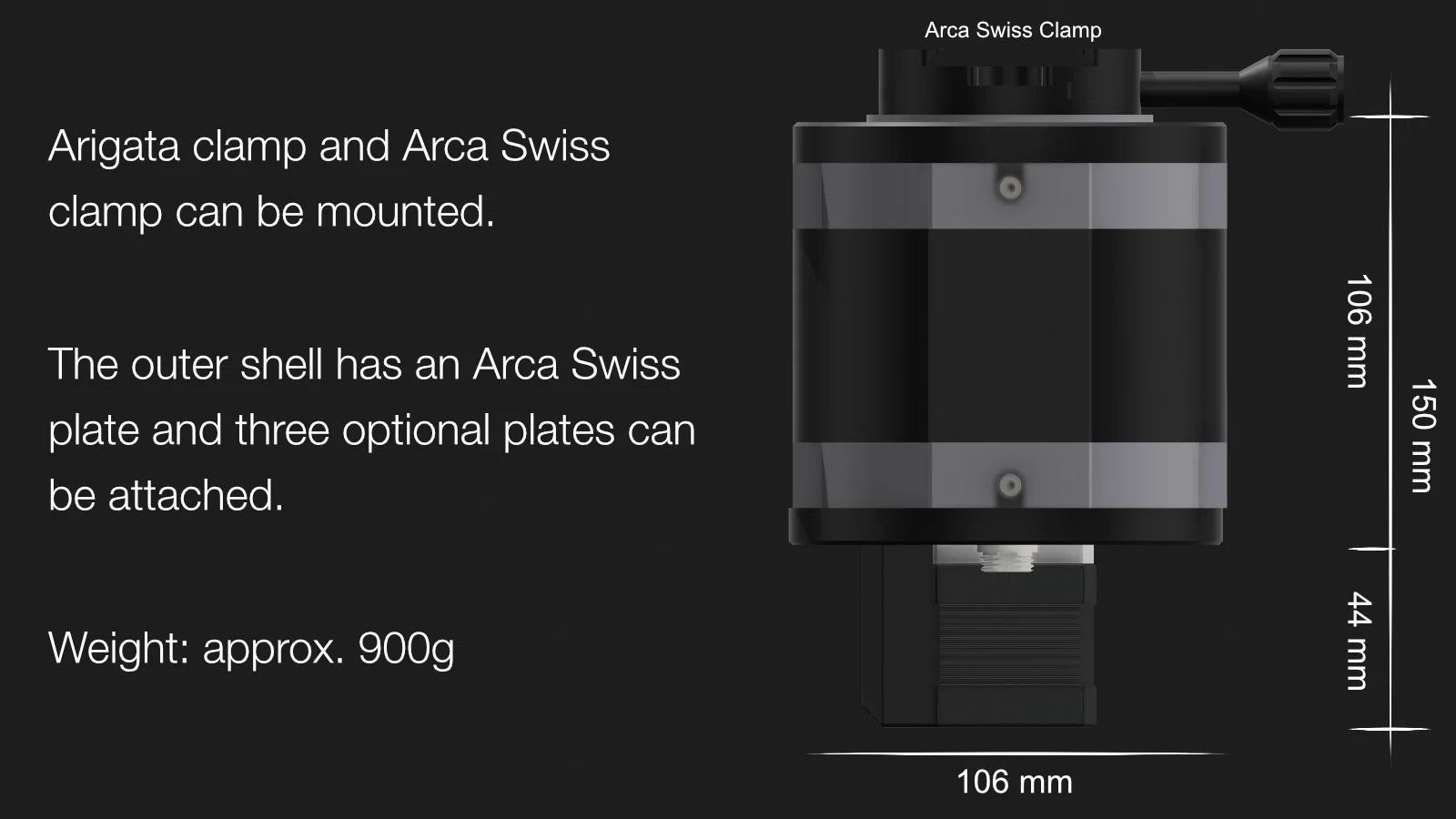

1 x Arca Swiss Quick Release

Hướng dẫn lắp ráp *Viết bằng tiếng Nhật nhưng bạn có thể đổi cài đặt ngôn ngữ.
https://mr-deep-addicted.com/?page_id=1770

Không bao gồm OnStep controller.

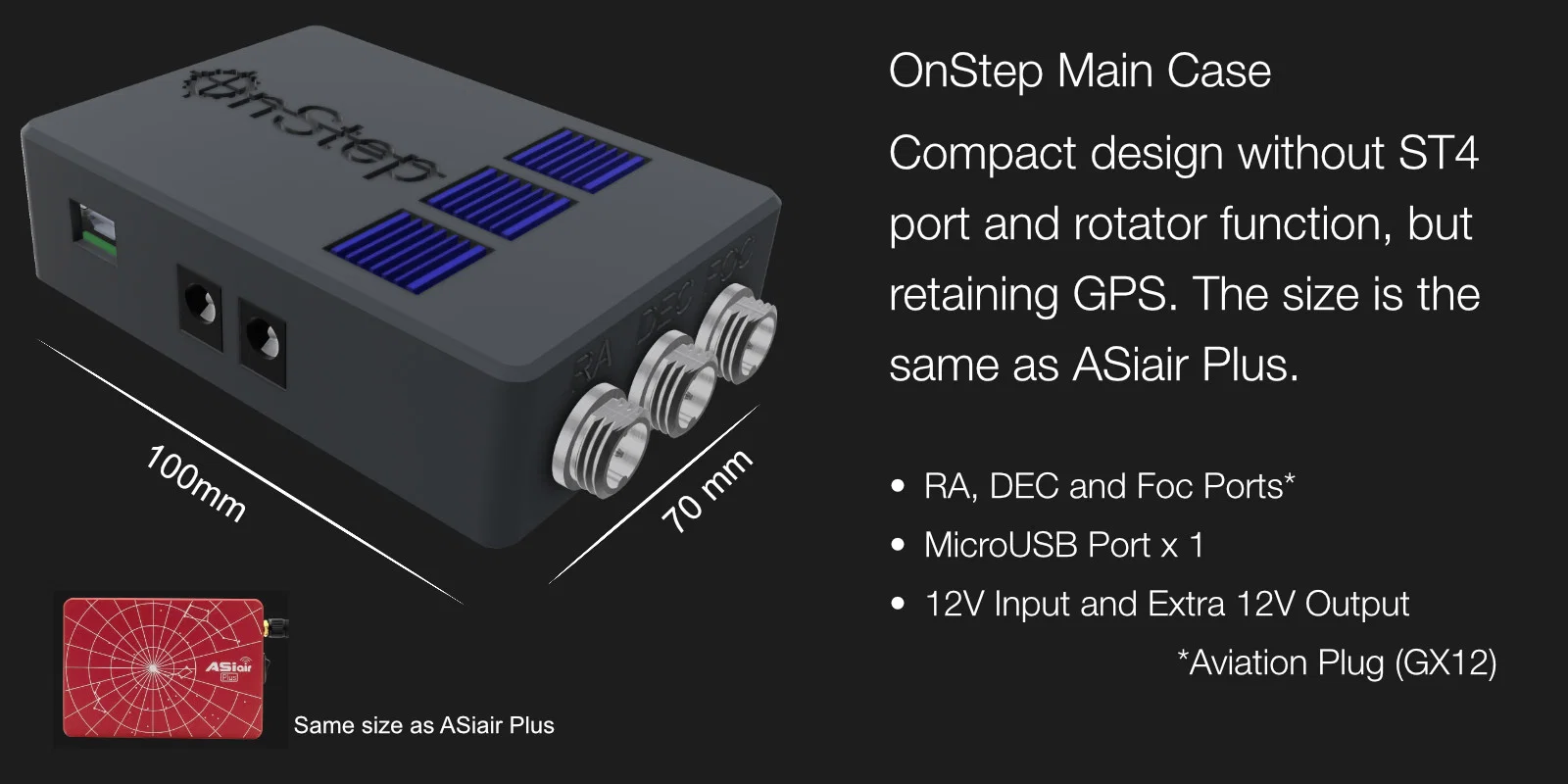

Mình có tải lên Simplest OnStep System & Case để điều khiển ngàm kính thiên văn này.
