HrEM - Giá đỡ Harmonic EQ với bộ điều khiển OnStep
- Lượt tải
- 205
- Lượt thích
- 61
- Lượt coi
- 4.974
- Bản remix
- 1
- Bình luận
- 0
File 35 23,5 MB
- HrEM_Motor_cap_1766943398.stlSTL · 1 MB
- HrEM_Gear_Body_1766943399.stlSTL · 251,3 KB
- HrEM_AZ_Pedestal_part_B_1766943400.stlSTL · 426,9 KB

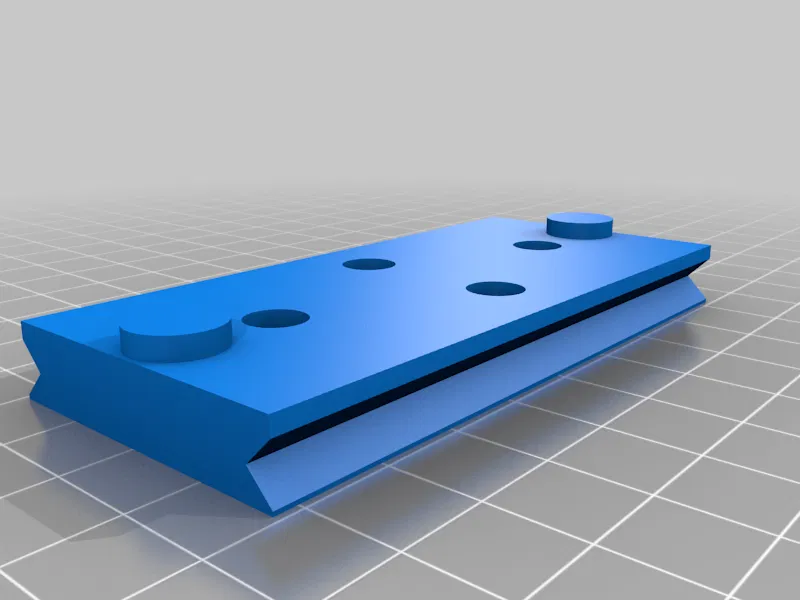

- HrEM_SwissArca_plate_1766943400.stlSTL · 55,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #181549
- Danh mục
- Giáo Dục
- Ngày đăng
- Giấy phép
- GPL v2.0 — Giấy phép Công cộng GNU
Mô tả

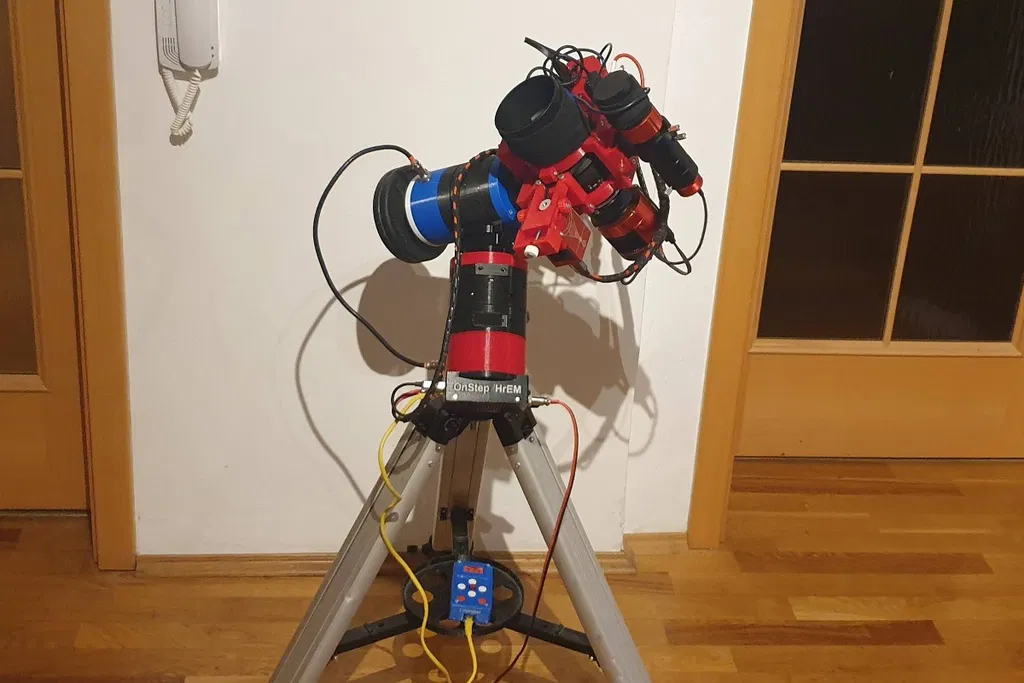

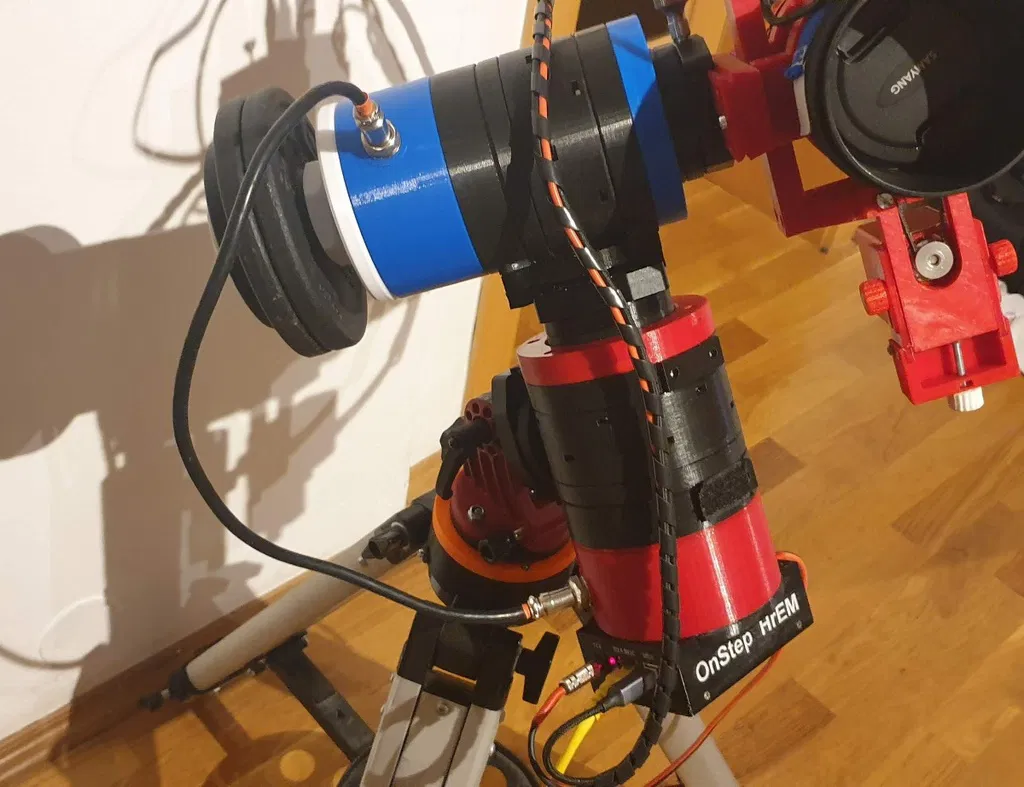

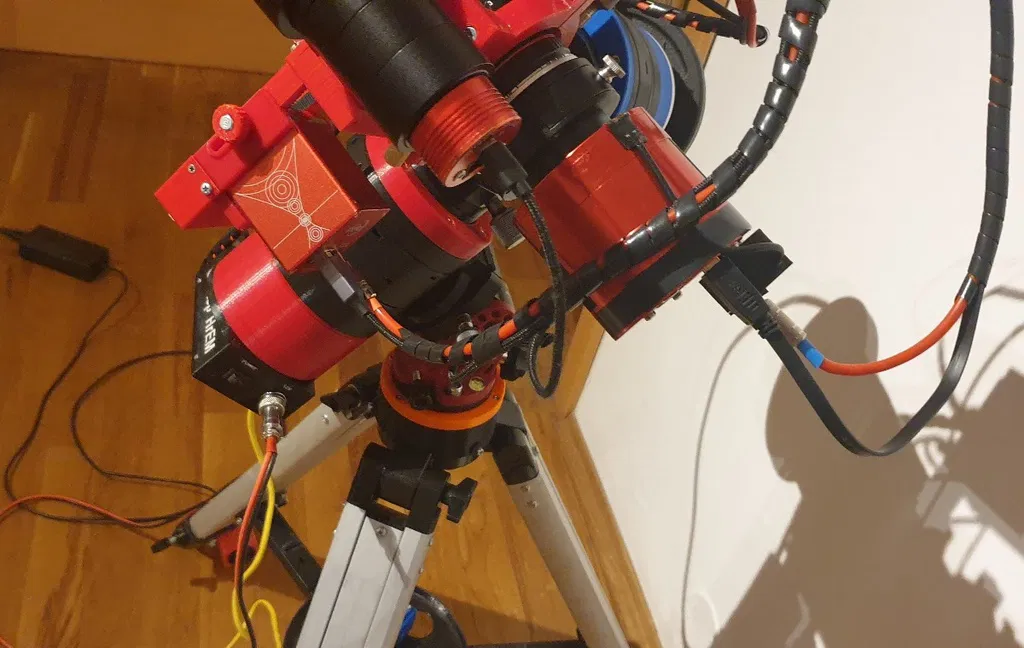

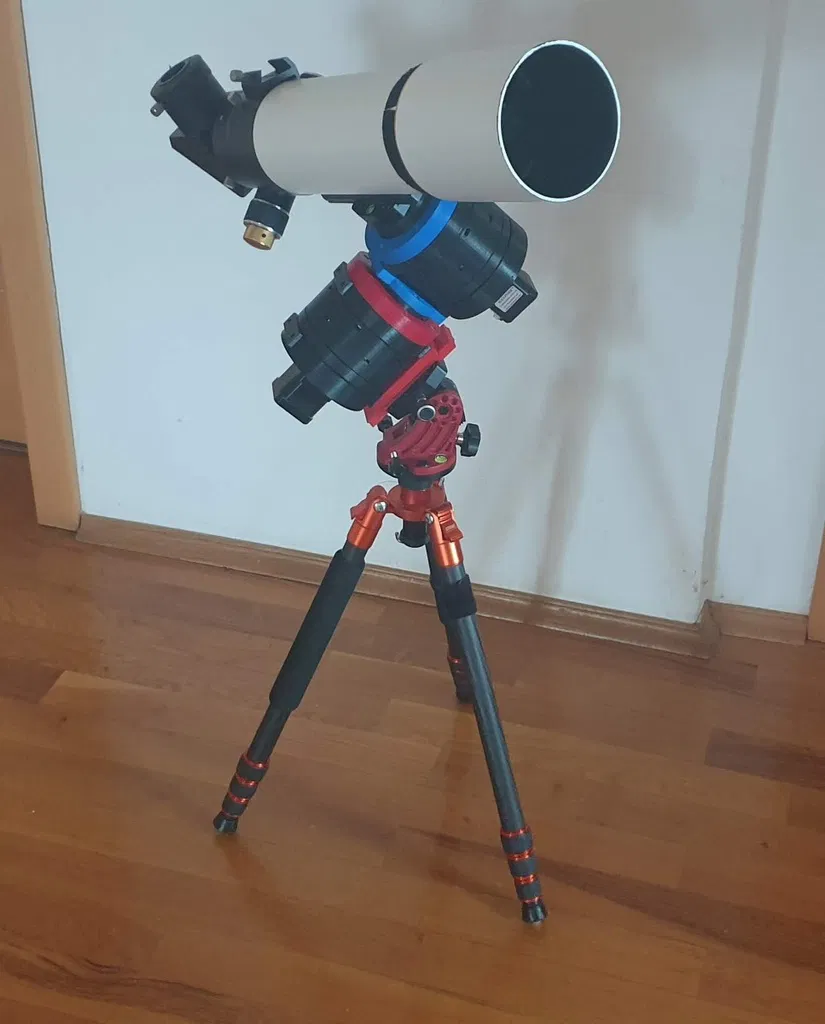

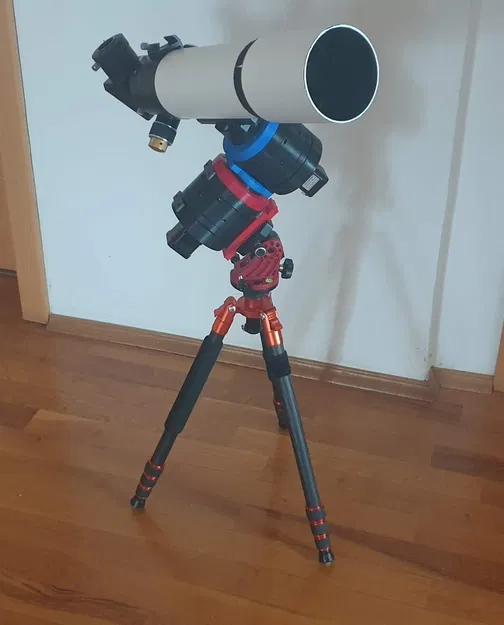

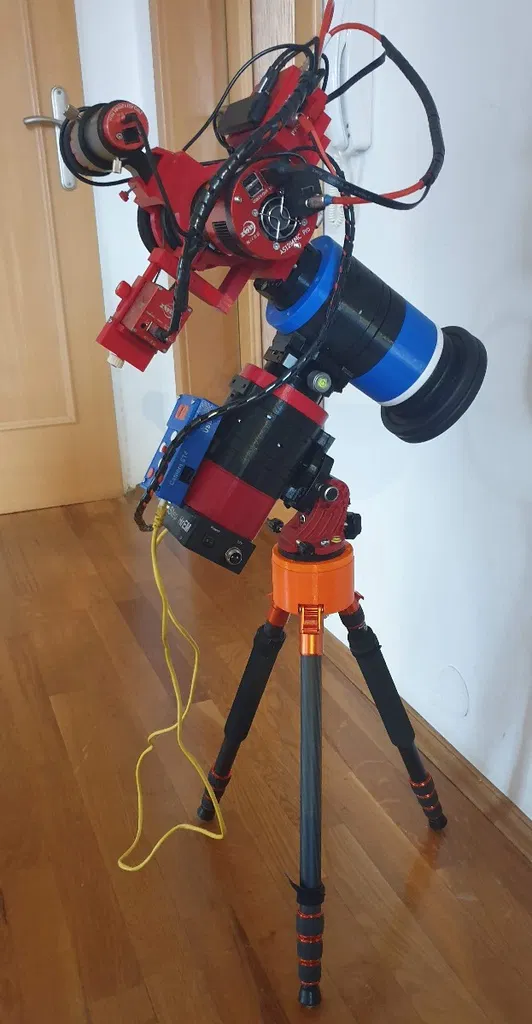

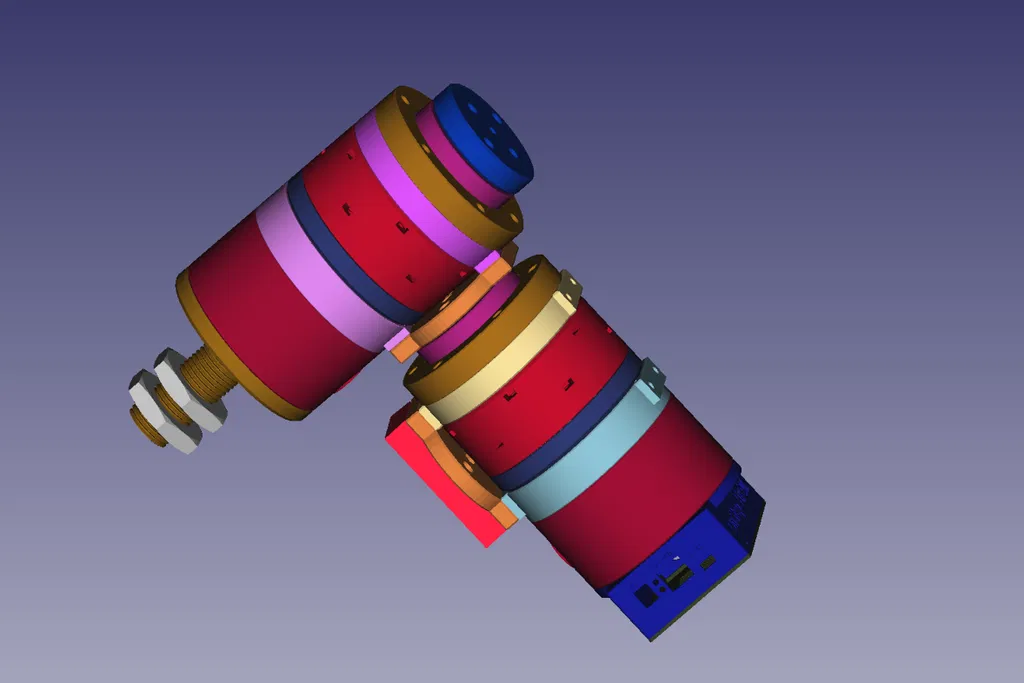

HrEM là giá đỡ Harmonic EQ với bộ điều khiển OnStep

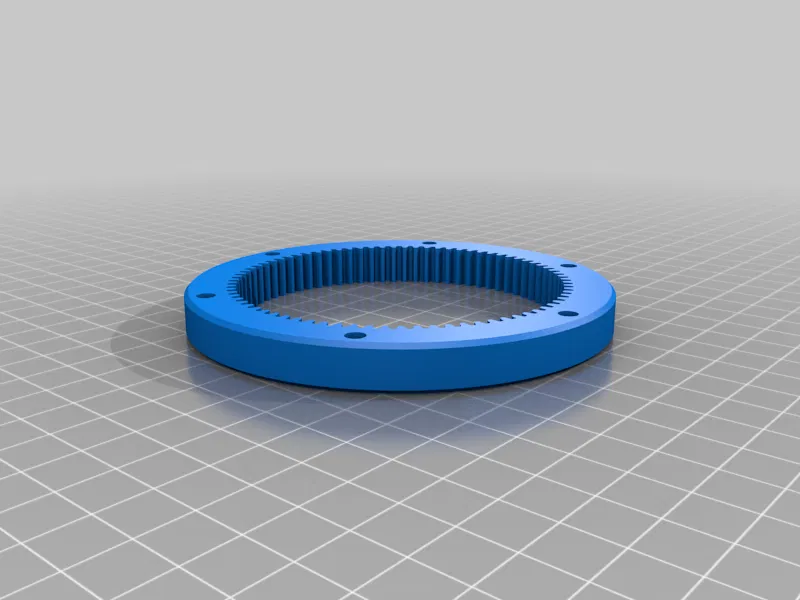

Tỷ lệ bánh răng là 1 : 404.1818 ( 1+46/11)*78
Mã nguồn trên GitHub
BOM (Danh sách vật tư)
- 2 x vòng bi 6010ZZ
- 2 x vòng bi 6807ZZ
- 12 x vòng bi 606ZZ
- 2 x động cơ bước 17HS4401S-PG5.18 hoặc 17HS4413AG5.18-X
- 2 x kẹp CL-70N Swis Arca hoặc kẹp đuôi én Vixen nhỏ S7933
- 1 x Kẹp đôi Vixen đa năng tùy chọn
- 1 x Chân đế điều chỉnh Sky Watcher cho kính thiên văn xích đạo
- 1 x Chân máy nhôm hoặc chân máy Zomei Carbon

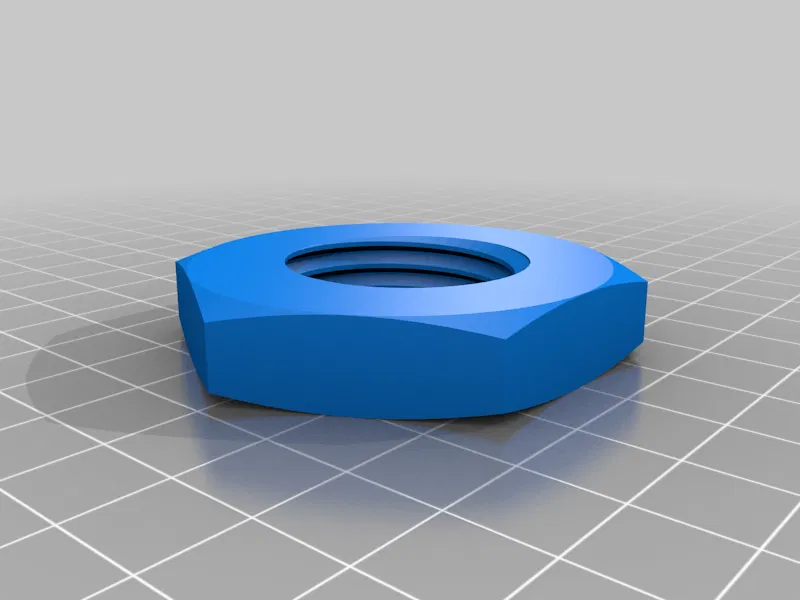

- Thêm Ốc và Đai ốc M4 và M5 ;-)
- 1 x OnStep MiniPCB 2.0 hoặc PCB OnStep MiniESP32 của tôi
- 2 x bộ kết nối GX16-4p
- 1 - 3x Tạ Domyos 0.5 kg, 1 kg hoặc 2 kg
- Sơ đồ nối dây OnStep và PCB ESP32 Mini hoặc MiniPCB 2.0
- OnStep SHC
.....

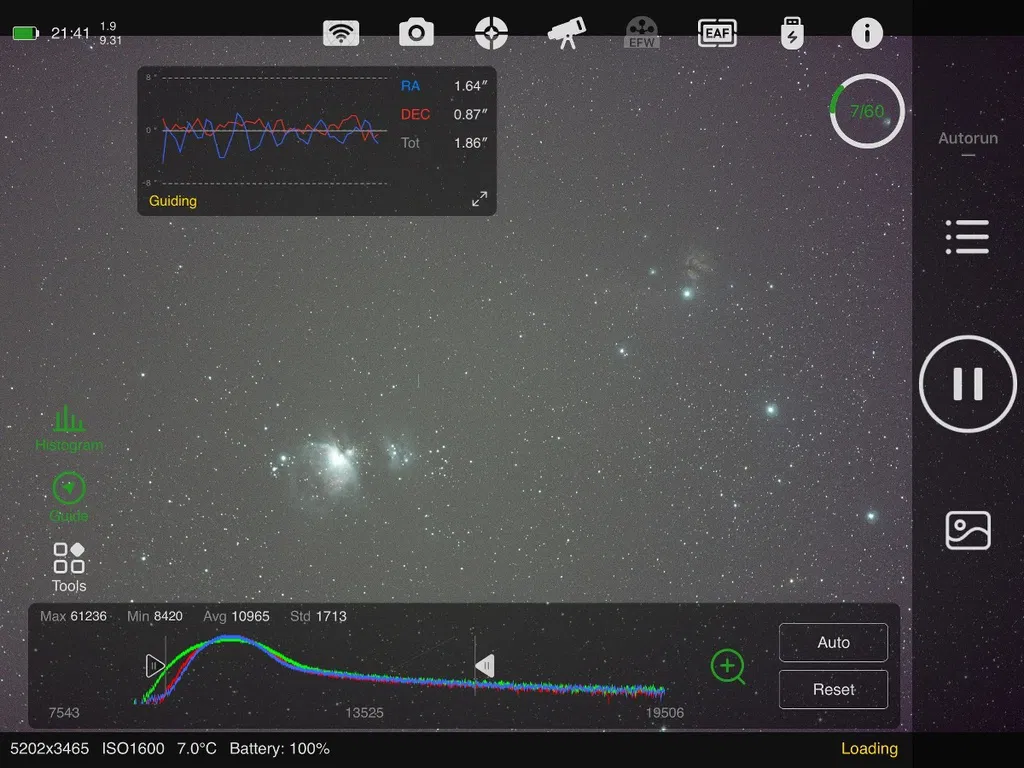

Ảnh thiên văn mẫu chụp từ giá đỡ này:
- https://astrofotky.cz/gallery.php?show=RomanHujer/1648192022.jpg
- https://www.astrobin.com/sk0eky/0/
- https://www.astrobin.com/4tjbjp/
Cài đặt in
Máy in:
Ender 5 Plus & Anet A8
Rafts:
Không
Supports:
Có
Độ phân giải:
0.2
Infill:
30%
Filament:
C-TECH PET-G
bất kỳ
