Ubiquiti Unifi USW-Lite-16 PoE - Rack Mount Modular 19-inch

Remix từ Giá Đỡ Tủ Rack 1U Cho Unifi USW 16 Lite POE Switch Tác giả dbreeze

Tác giả Mauker

Lượt tải
386
Lượt thích
27
Lượt coi
1.806

File 3 205,2 KB

  • USW-Lite-16_PoE_19i_RM_Right_Screw_1776576541.stlSTL · 89,8 KB
  • Back_cover_1776576542.stlSTL · 21,2 KB
  • USW-Lite-16_PoE_19i_RM_Left_Hex_nut_1776576543.stlSTL · 94,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

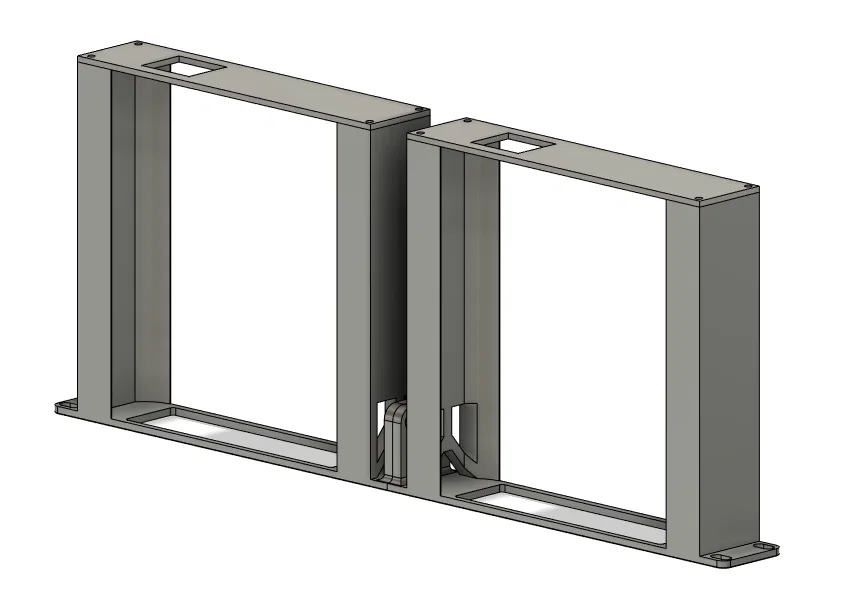

Một bộ rack mount 19-inch dạng modular, gồm 2 phần, dành cho Ubiquiti Unifi USW-Lite-16 PoE.

Bộ mount này thuộc hệ thống rack mount modular 19-inch mình thiết kế; bạn có thể mix & match các module với những mount khác. Xem các mẫu của mình tại đây để tìm thêm các module mount 19-inch khác.

Parts

  • 3x ốc M5 (chiều dài tối thiểu: 12mm, khuyến nghị: 16mm).
  • 3x ê-cu lục giác M5.
  • M4x10 cho nắp che phía sau.

Assembly

LƯU Ý: Các module dùng trong phần hướng dẫn này chỉ để minh hoạ, và mình dùng chung cho cả series. Có thể nó không phản ánh đúng y hệt các mẫu bạn tải ở trang này.

  • Để lắp ráp, luồn 3 con ốc vào module Right.

  • Sau đó canh thẳng với module Left.

  • Tiếp theo, gắn ê-cu lục giác vào các con ốc, rồi dùng tua vít hoặc khóa lục giác (Allen key).

  • Siết ốc đến khi bạn bắt đầu cảm thấy có lực cản và ê-cu đã vào đúng vị trí chắc chắn. Xong rồi bạn có thể lắp mount lên rack.

Installing the switch

Để lắp switch vào mount này, bạn chỉ cần trượt vào từ phía sau. Sau đó bắt nắp che phía sau bằng ốc M4 để cố định switch tại chỗ.

Bạn có thích các mẫu của mình không? Cân nhắc mời mình một ly cà phê nhé ;)

Printer Brand:

Anycubic

Printer:

Custom Mega X

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Walls/Perimeters:

Ít nhất 3. Tốt hơn nếu 4.

Infill:

25% hoặc nhiều hơn

Filament:

PLA+/PETG/ABS/ASA/Nylon

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
205,2 KB
File lớn nhất
94,2 KB
