Giá Đỡ Tủ Rack 1U Cho Unifi USW 16 Lite POE Switch
Giá đỡ tủ rack 1U này dành cho Unifi USW 16 Lite POE switch, vừa các tủ rack 19" tiêu chuẩn. Thiết kế hai mảnh ghép không cần dụng cụ, có thể dùng keo nến nếu cần. Lỗ vít M4.5x.75. In bằng PLA bạc, mất khoảng 1 ngày. Chỉ dùng phi thương mại. Đã có file .step. Hỗ trợ in theo yêu cầu.
Mô tả

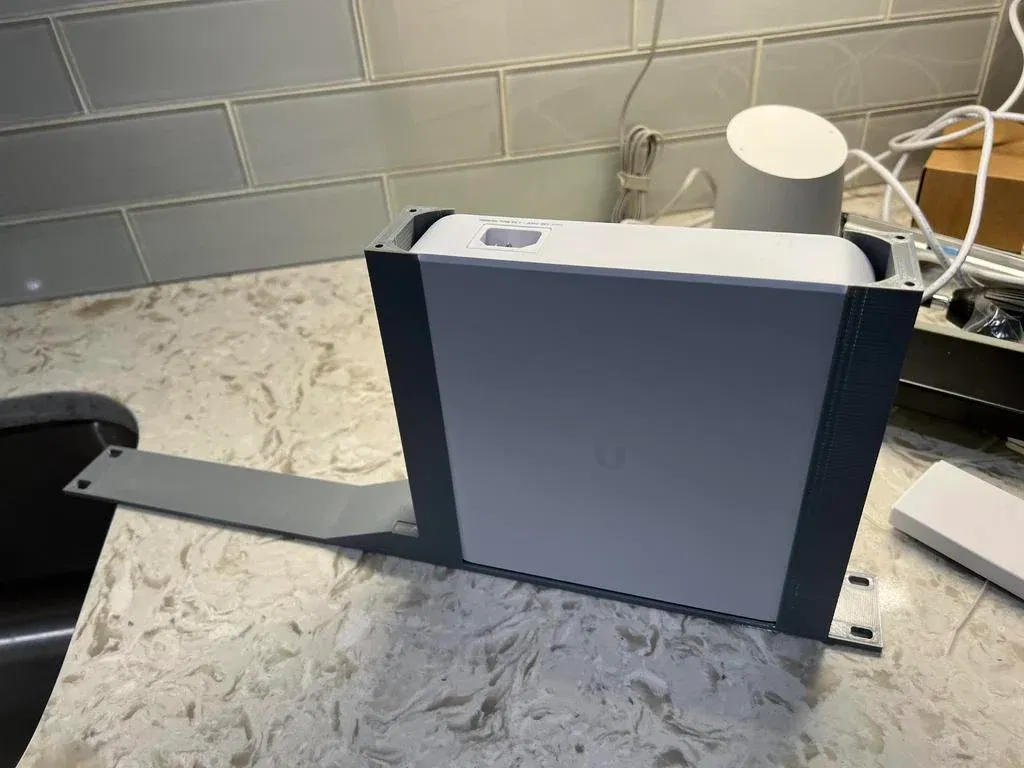

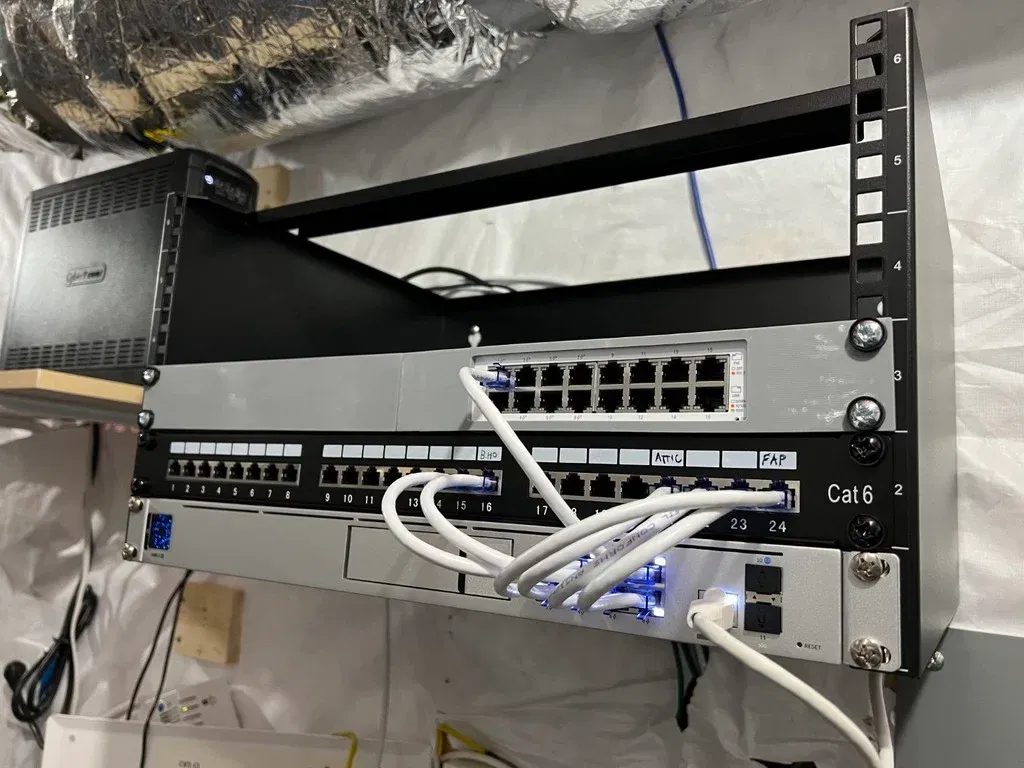

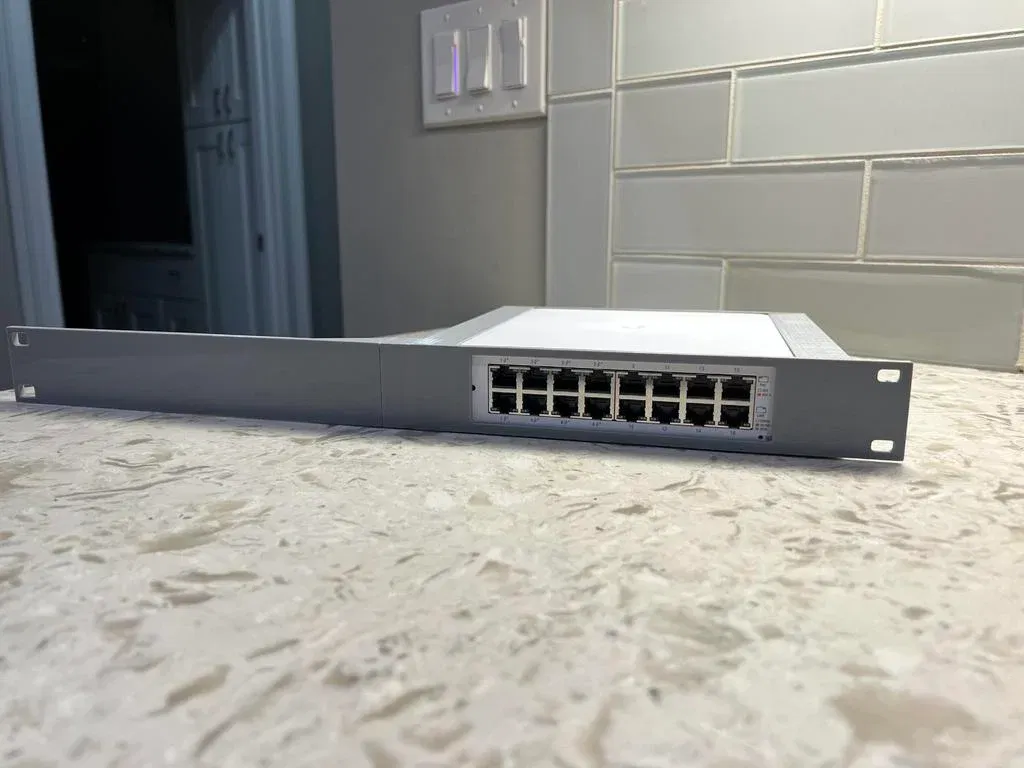

Mình đã thiết kế cái giá đỡ gắn tủ rack 1U này cho cái Unifi USW 16 Lite POE switch, nó vừa với các tủ rack tiêu chuẩn 19" có chiều sâu dưới 8 inch. Lỗ vít phía sau là dùng cho ốc M4.5x.75 vì đó là mấy con ốc mình có sẵn.

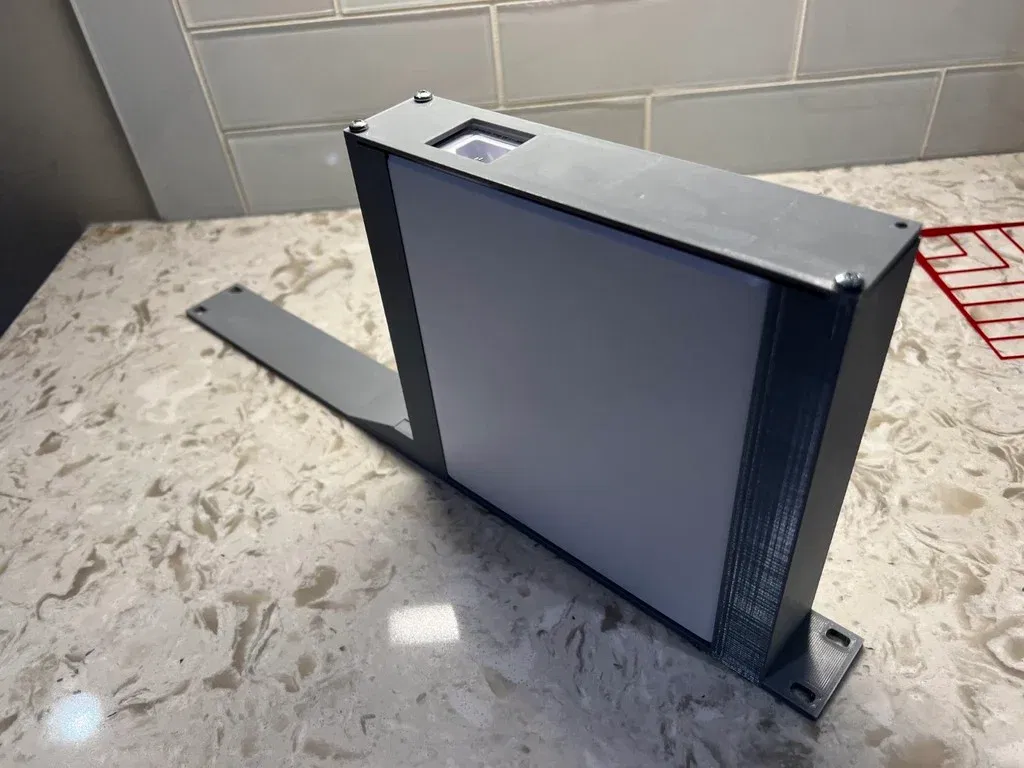

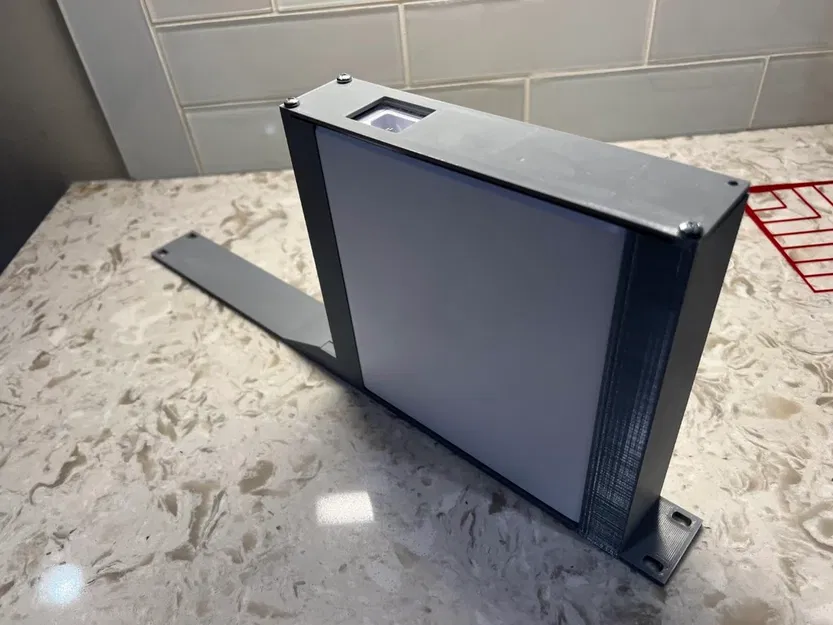

Hai mảnh ghép lại với nhau không cần dụng cụ, nhưng nếu nó lỏng thì bạn có thể dùng một ít keo nến.
Đây là thiết kế đầu tiên mình tự làm từ đầu đó nha.
In bằng máy E3Pro của mình với sợi PLA màu bạc. Toàn bộ các bộ phận in xong chắc mất khoảng 1 ngày tùy máy in của bạn.
Chỉ dùng cho mục đích phi thương mại thôi nha!
CHỈNH SỬA: Có thêm file .step để dễ dàng chỉnh sửa.
Ghi chú:
Chỉ cần support cho cái miếng nối dài và chỉ cần support dưới mặt bàn in thôi. Bạn có thể dùng infill thấp hơn cho miếng nối dài và cái đế sau. Thậm chí bạn có thể thử in phần chính với infill thấp hơn nếu nó được đặt trên một vật khác bên dưới.
