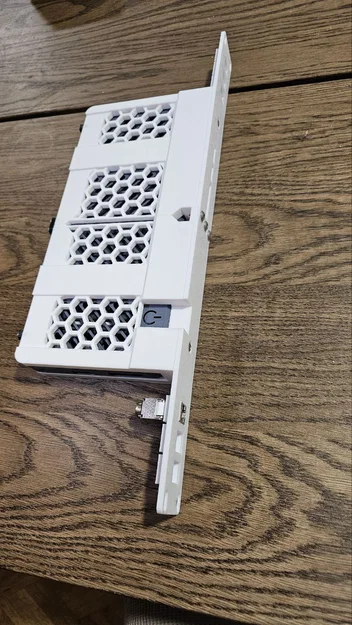

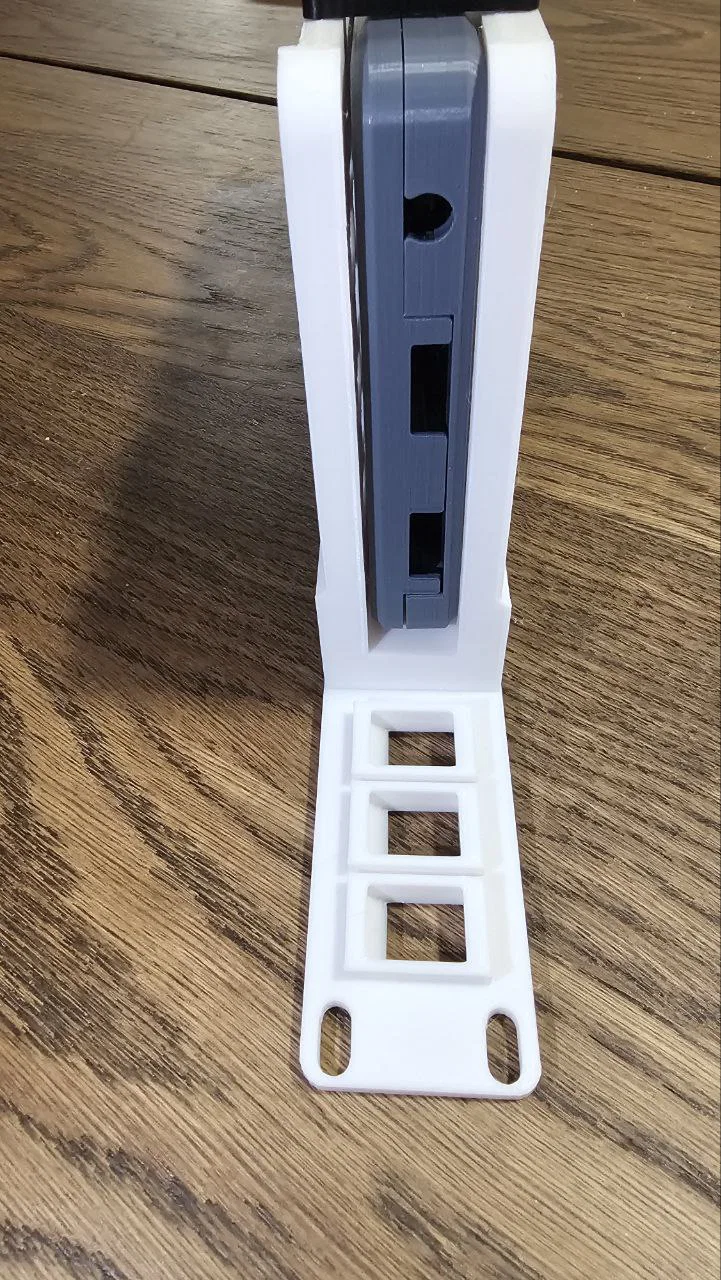

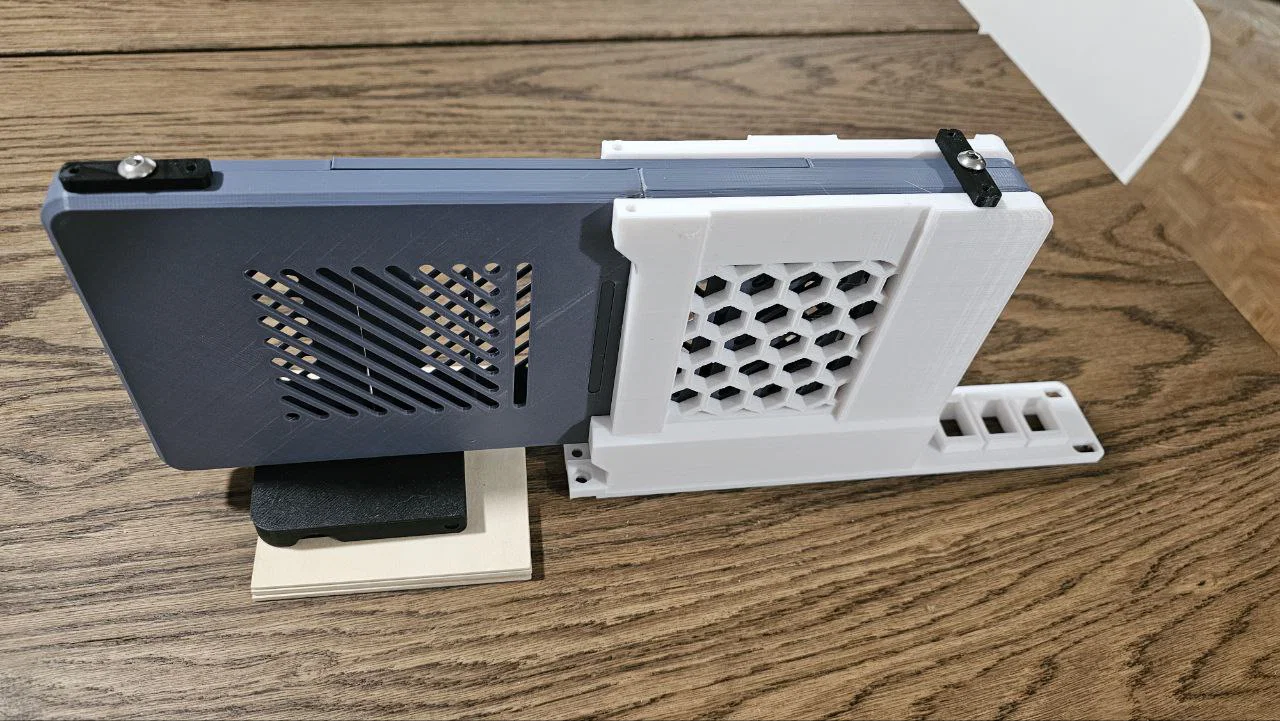

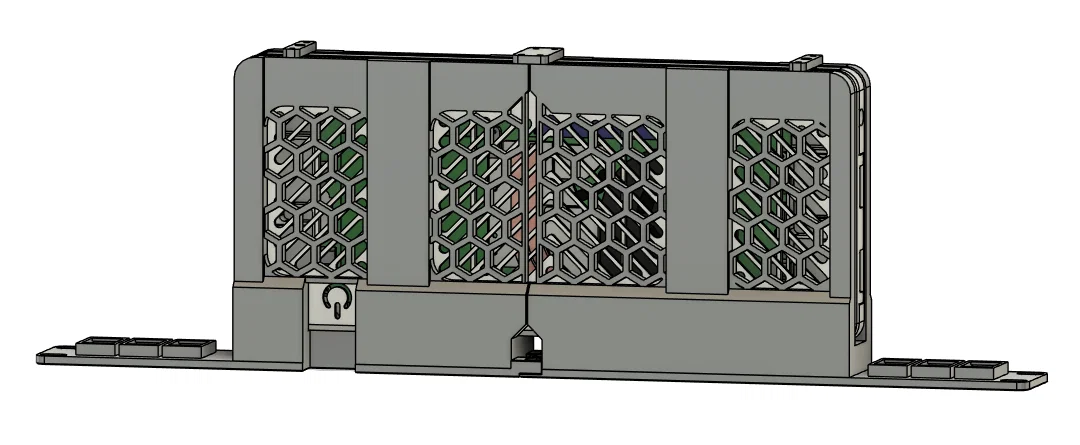

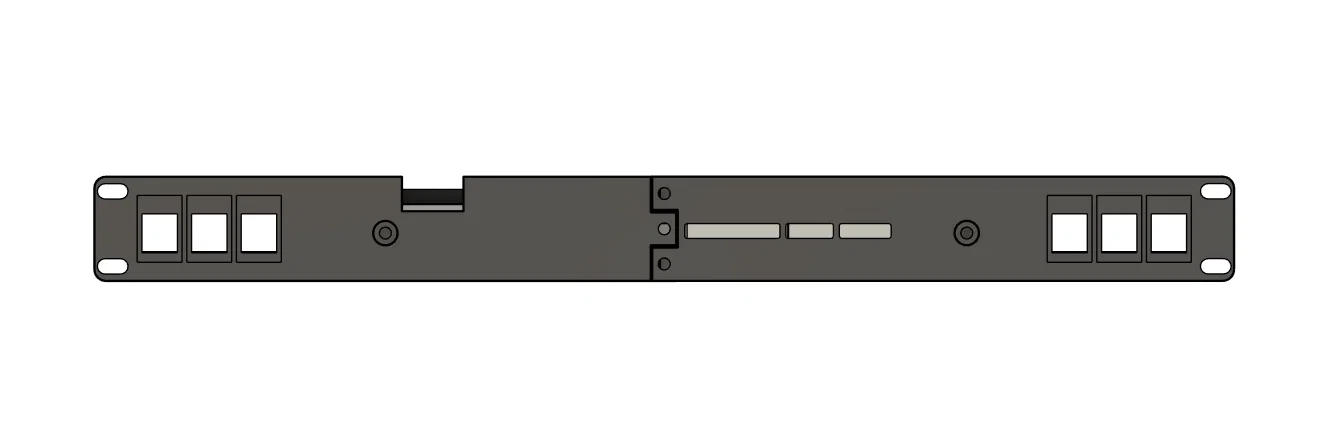

Lấy cảm hứng từ con server đầu tiên của mình (thật ra là một chiếc laptop cũ), mình gửi tới bạn bộ adapter rack mount 19-inch cho Framework Mainboard. Thổi luồng gió mới cho cái board cũ của bạn đi nào! Nếu sau này không muốn gắn lên rack nữa thì nó cũng dùng như một vỏ desktop được luôn.
Bạn thích mấy mẫu của mình hả? Cân nhắc mời mình ly cà phê nha ;)
Acknowledgments
Bộ rack mount này lấy cảm hứng rất nhiều từ bản remix của Magmabow dựa trên vỏ Framework desktop case gốc. Mình đã remix mẫu của bạn ấy để vừa với adapter rack mount 19-inch của mình, và mình cũng chia sẻ luôn phiên bản đã chỉnh sửa để có thể dùng trong rack. Cảm ơn rất nhiều tới Magmabow. :)
Mình cũng dùng của Paul Lützner làm tham khảo cho các keystone adapters. Cảm ơn bạn!
Parts
- 3x ốc M5x10mm (để ghép các phần của rack mount lại với nhau).
- 2x ốc M5x25mm (để cố định vỏ case của mainboard vào rack mount).
- 2x ốc M5x14mm (để cố định phần sau của vỏ case mainboard vào rack mount).
- 8x ốc M3x10mm (để gắn các back holders).
- 8x M3 heat inserts.
- 7x tán lục giác M5 (M5 hex nuts).
- Tùy chọn: tối đa 6 keystone adapters, cho USB, Ethernet, anten Wi‑Fi, HDMI, v.v.
Assembly
Case

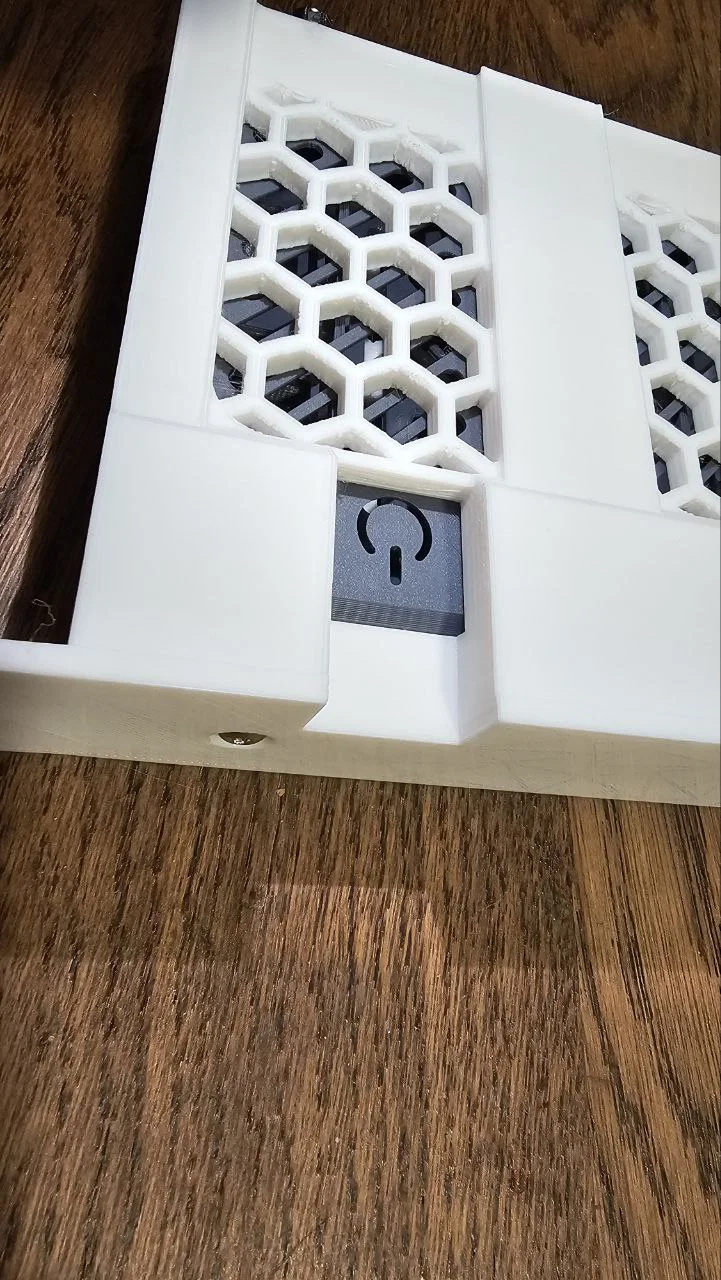

- Bạn có thể làm theo hướng dẫn lắp ráp giống như vỏ case gốc. Tuy nhiên, trước khi bấm/khớp các phần lại với nhau, hãy cho 4 tán lục giác M5 vào các góc có lỗ ngoài, như hình bên dưới.


- Sau đó, gắn mainboard của bạn vào, giống như cách làm ở case gốc, rồi bấm/khớp các phần lại với nhau.
Rack mount
- Trước khi lắp, hãy cấy 8 M3 heat inserts vào mặt sau của cả hai module Left và Right.


- Tiếp theo, để ghép các phần lại, cho 3 tán lục giác vào các module Left và Right.


- Sau đó, trượt hai phần vào đúng vị trí để ghép lại. Lúc làm nhớ cẩn thận đừng bẻ cong các khớp nối.

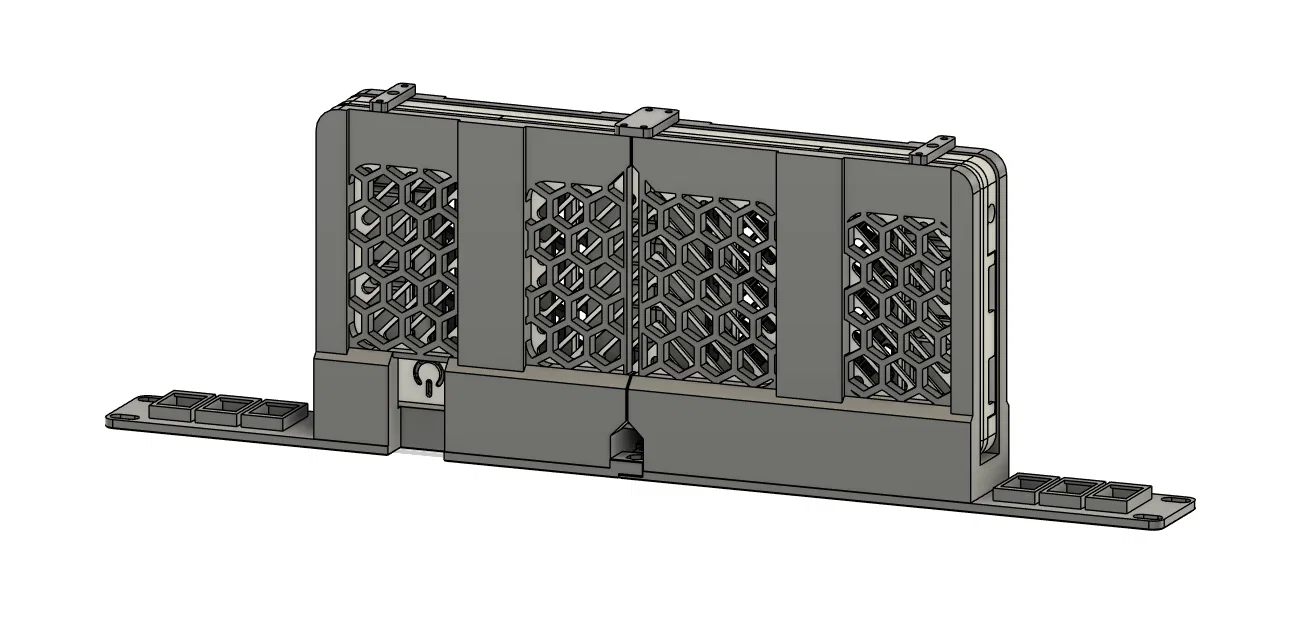

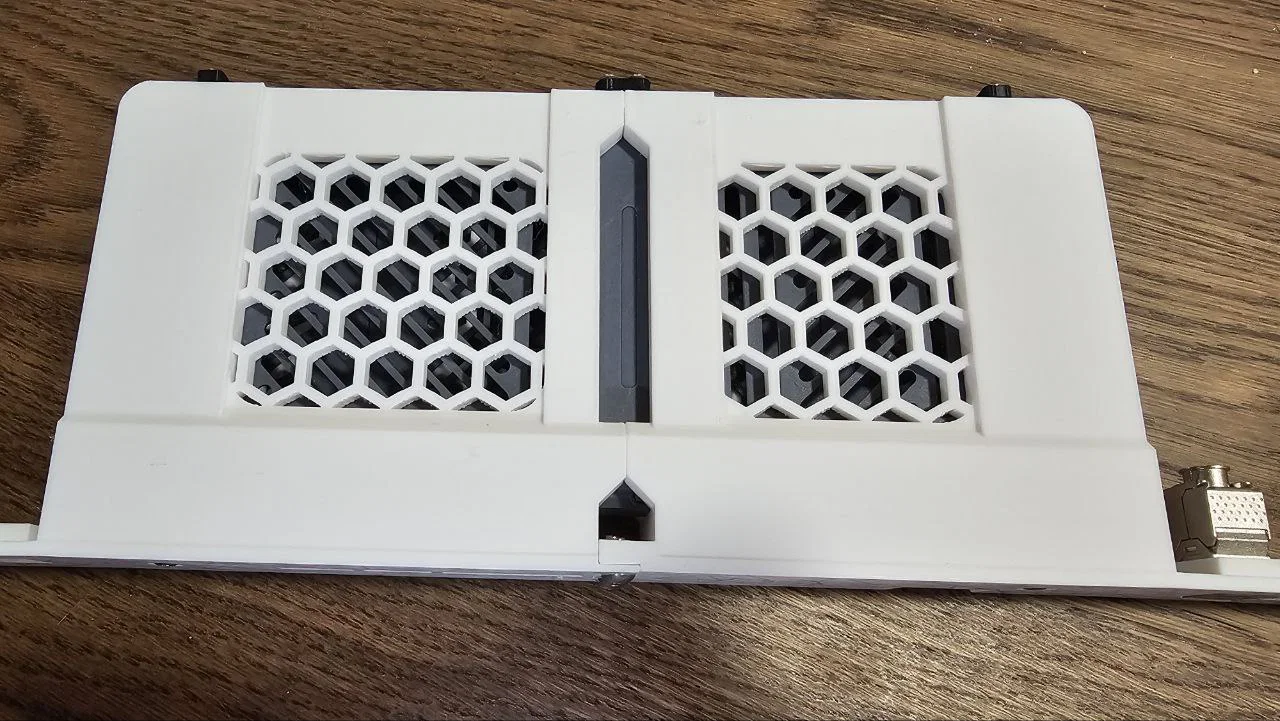

- Tiếp theo, bắt 3 con ốc M5x10mm. Kết quả cuối sẽ trông giống như hình ví dụ bên dưới.

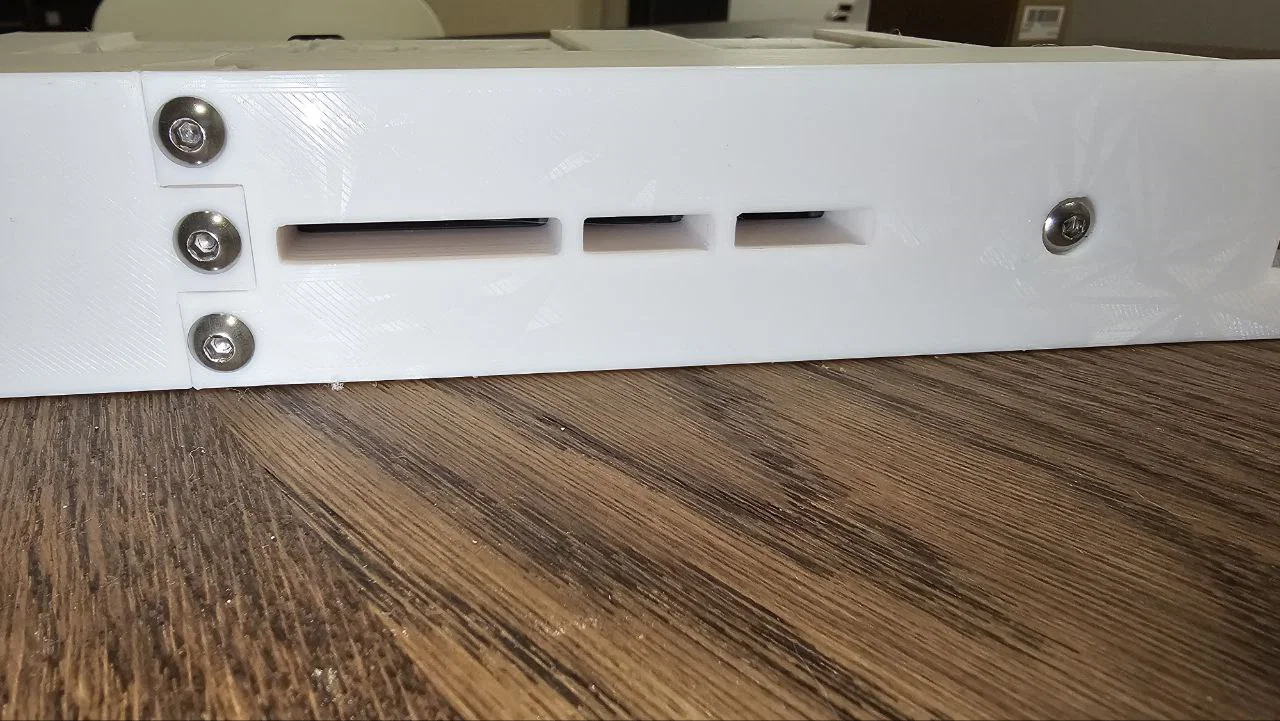

- Sau đó, bắt 2 con ốc M5x25mm ở phía trước, nhưng đừng siết hết cỡ — bước này sẽ giúp canh chỉnh dễ hơn về sau.

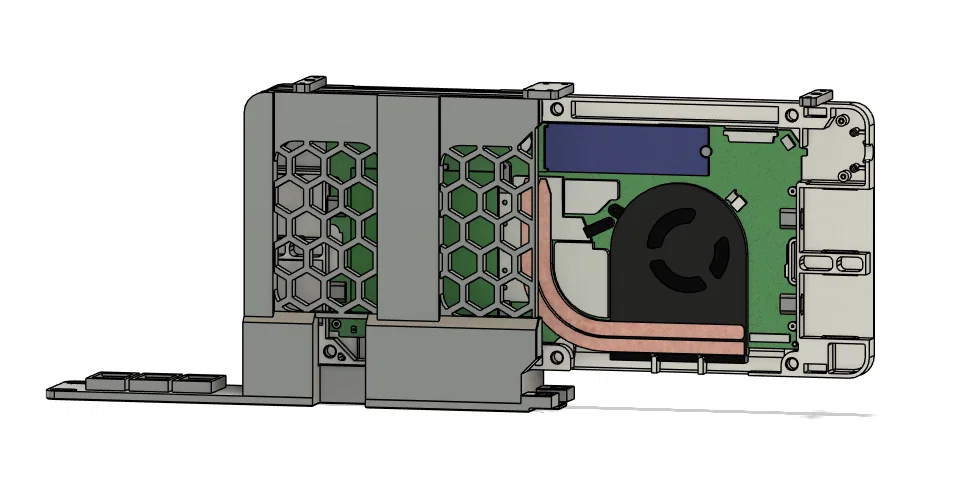

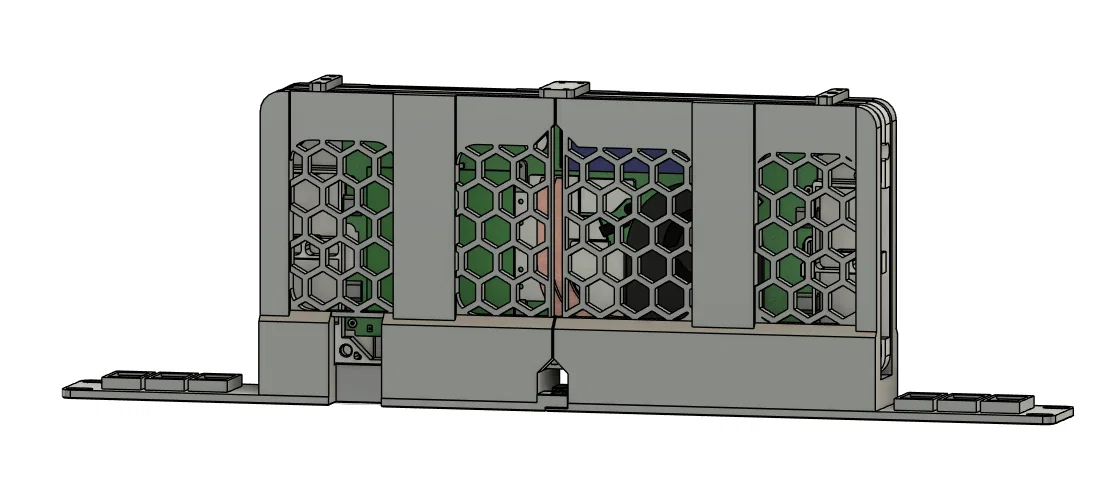

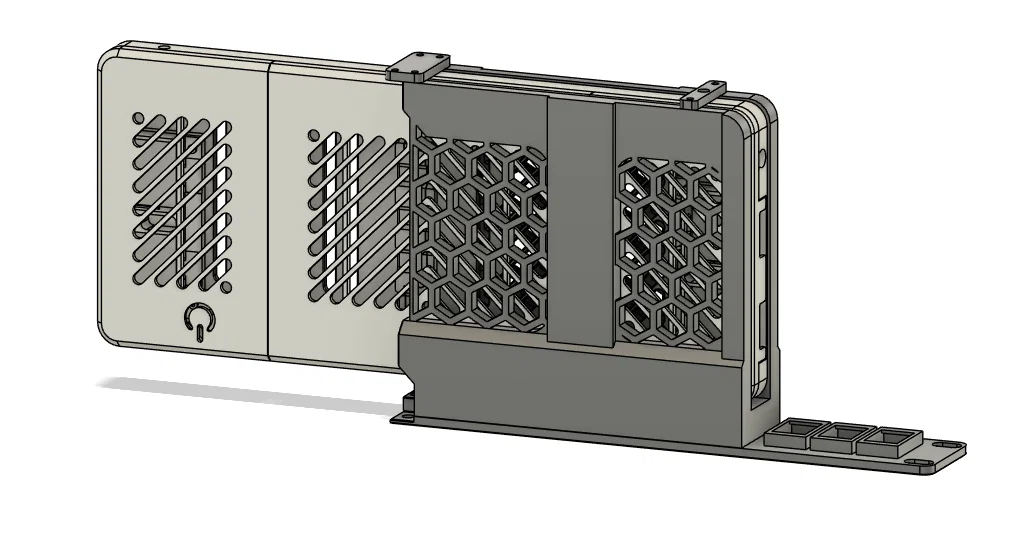

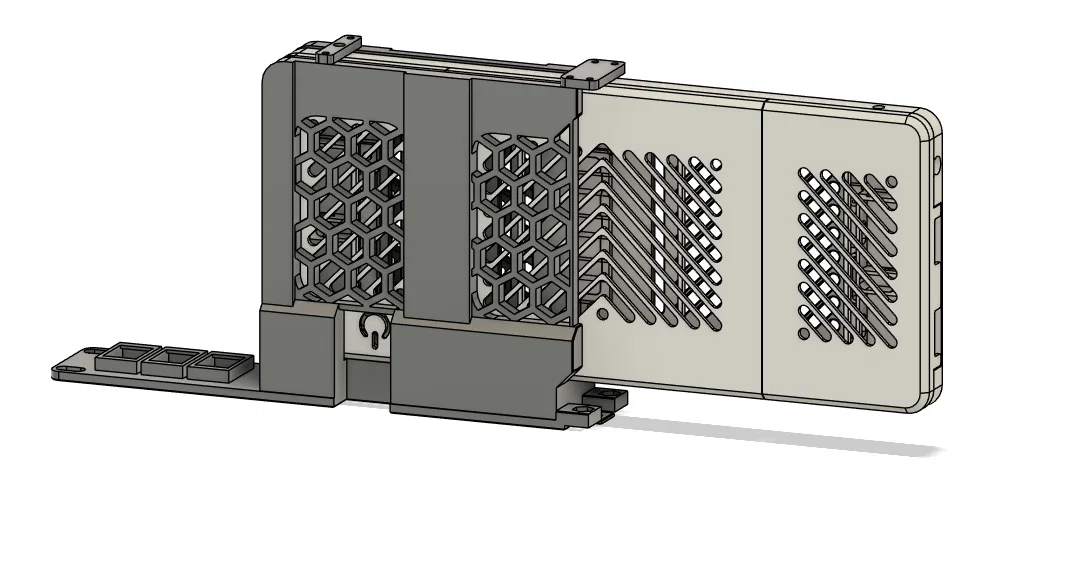

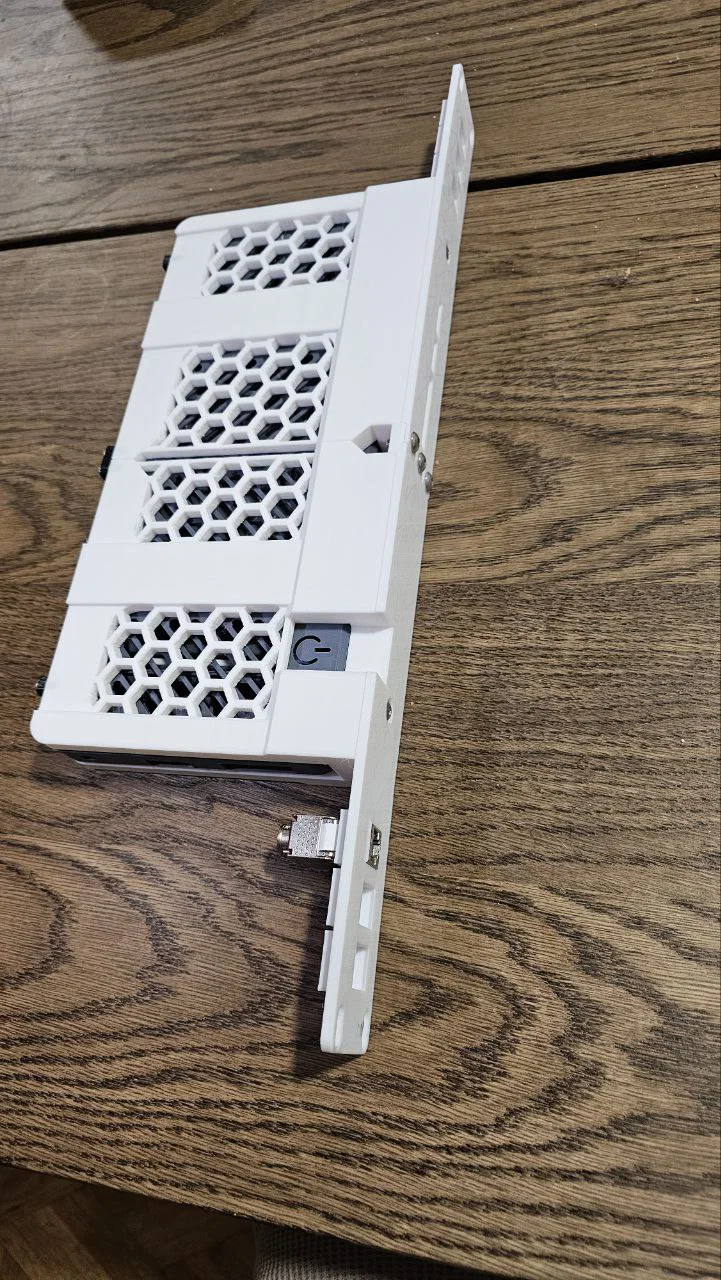

- Trượt Framework case vào rack-mount, để các lỗ quạt hướng ra phía trước của mount, rồi canh cho khớp với 2 con ốc bạn vừa lắp.
- Siết chặt con ốc M5x25mm phía trước.

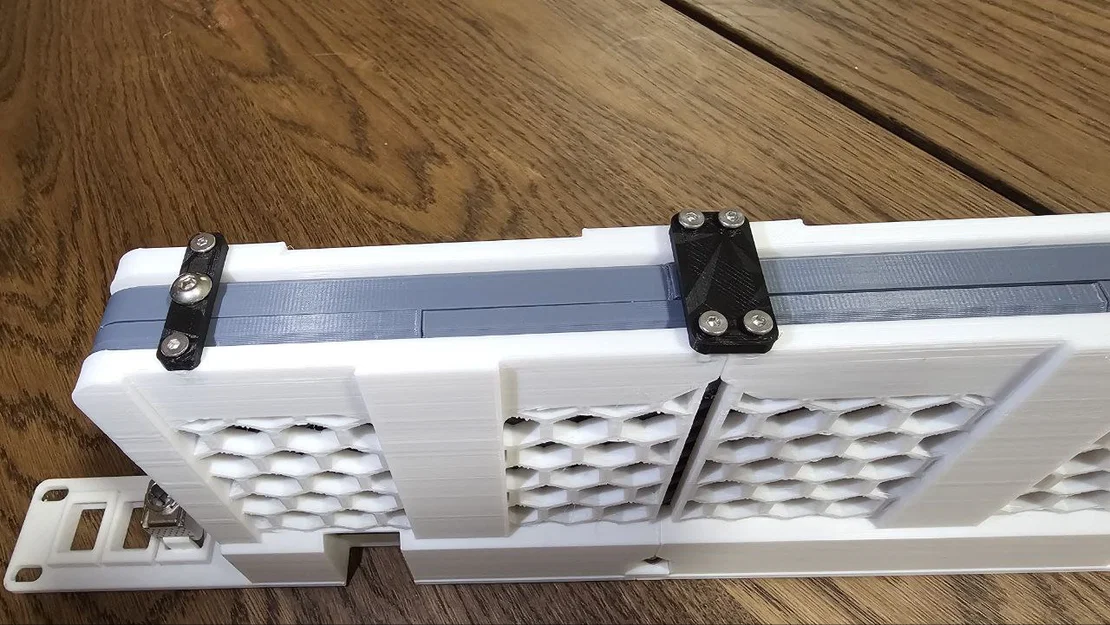

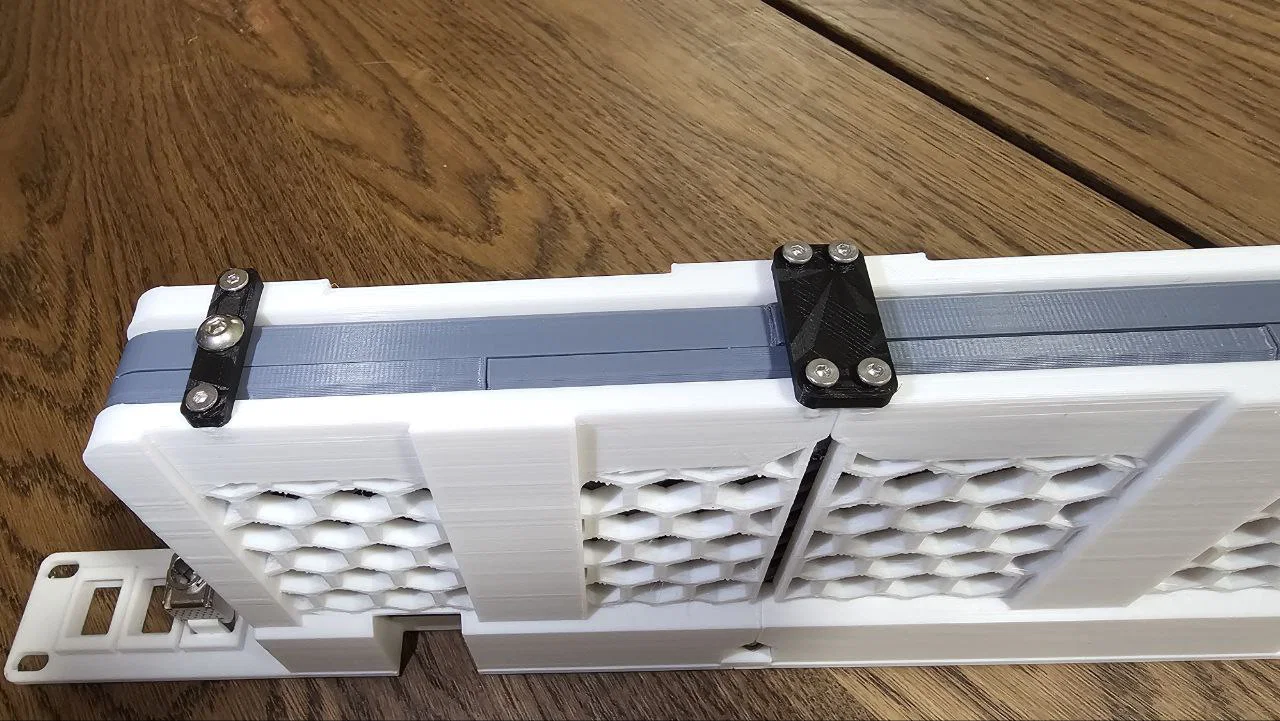

- Lấy Back_Holder_R, rồi bắt vào phía sau của rack-mount và case bằng 2 con M3x10mm và 1 con M5x14mm.

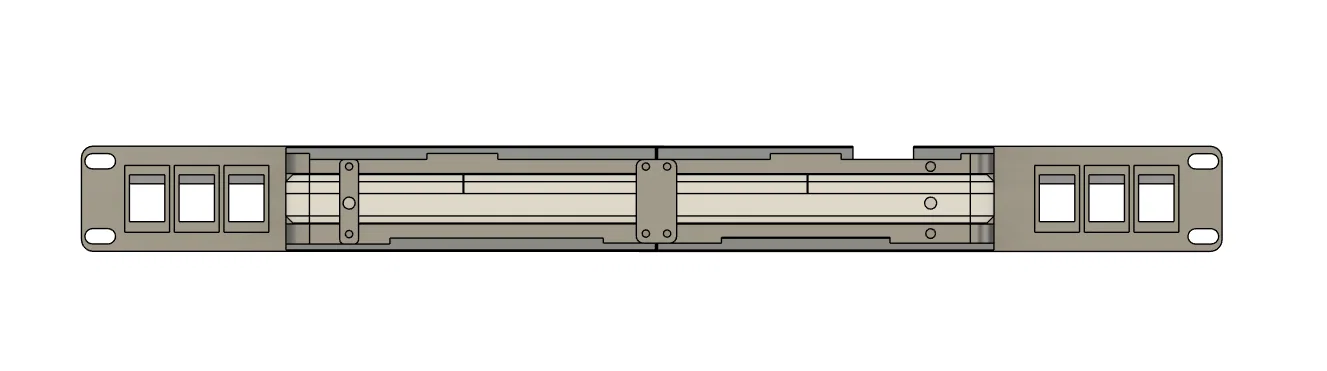

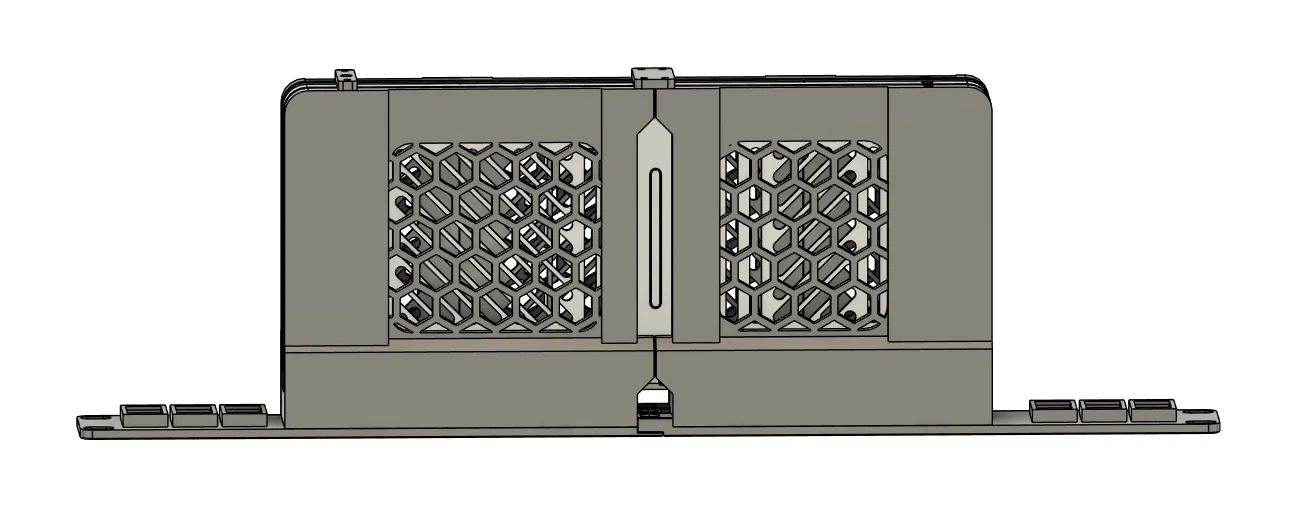

- Lấy Back_Holder_Middle rồi bắt vào phía sau của rack-mount bằng 4 con ốc M3x10mm. Bước này sẽ cố định chắc hai module rack mount lại với nhau.

- Siết chặt nốt con ốc M5x25mm phía trước còn lại.

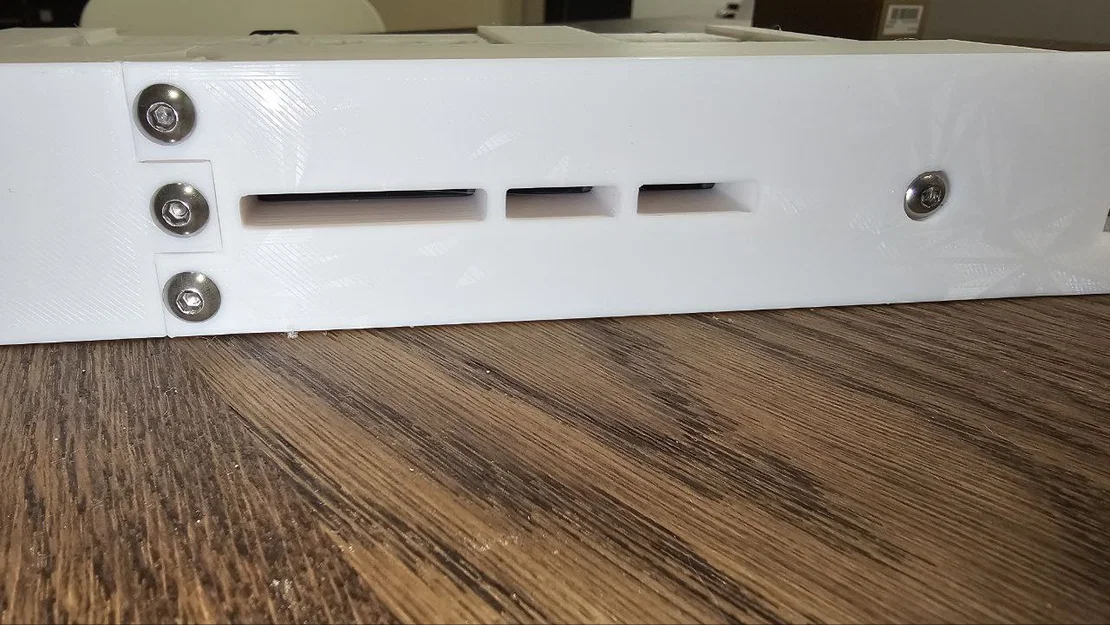

- Cuối cùng, gắn back holder cuối cùng bằng con M5x14mm và các con M3x10mm còn lại.
Optional - Keystone modules

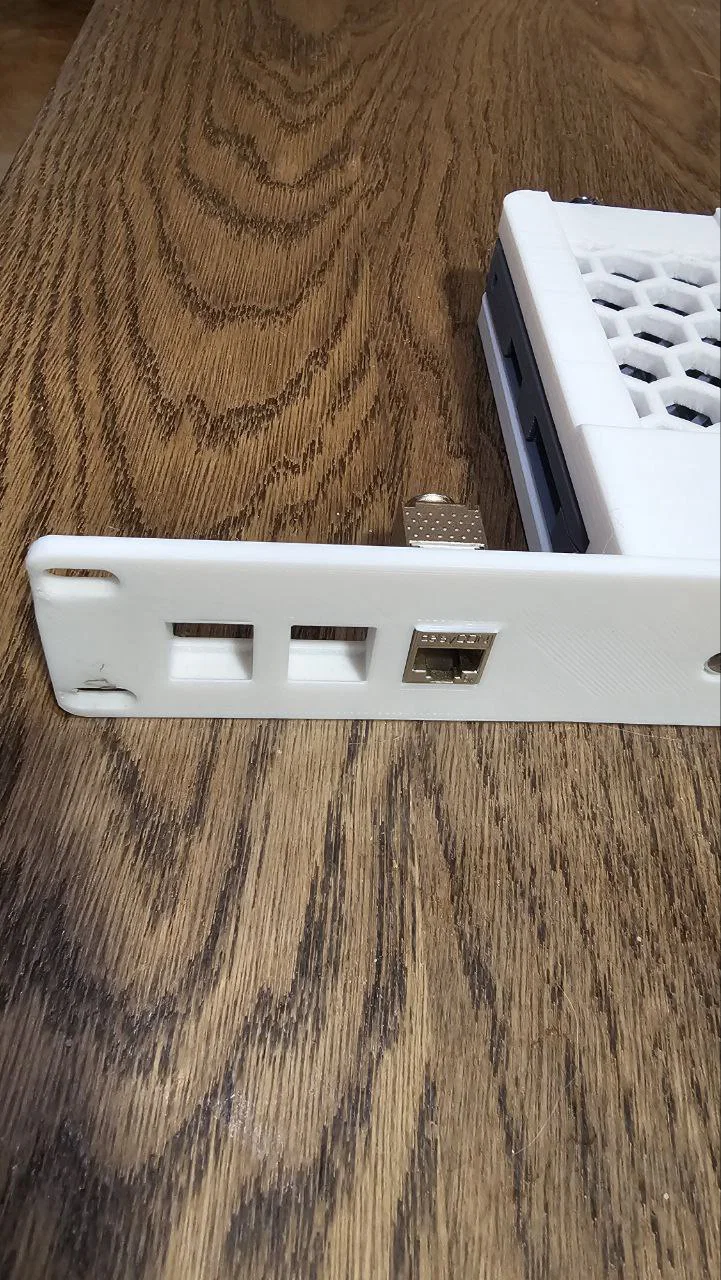

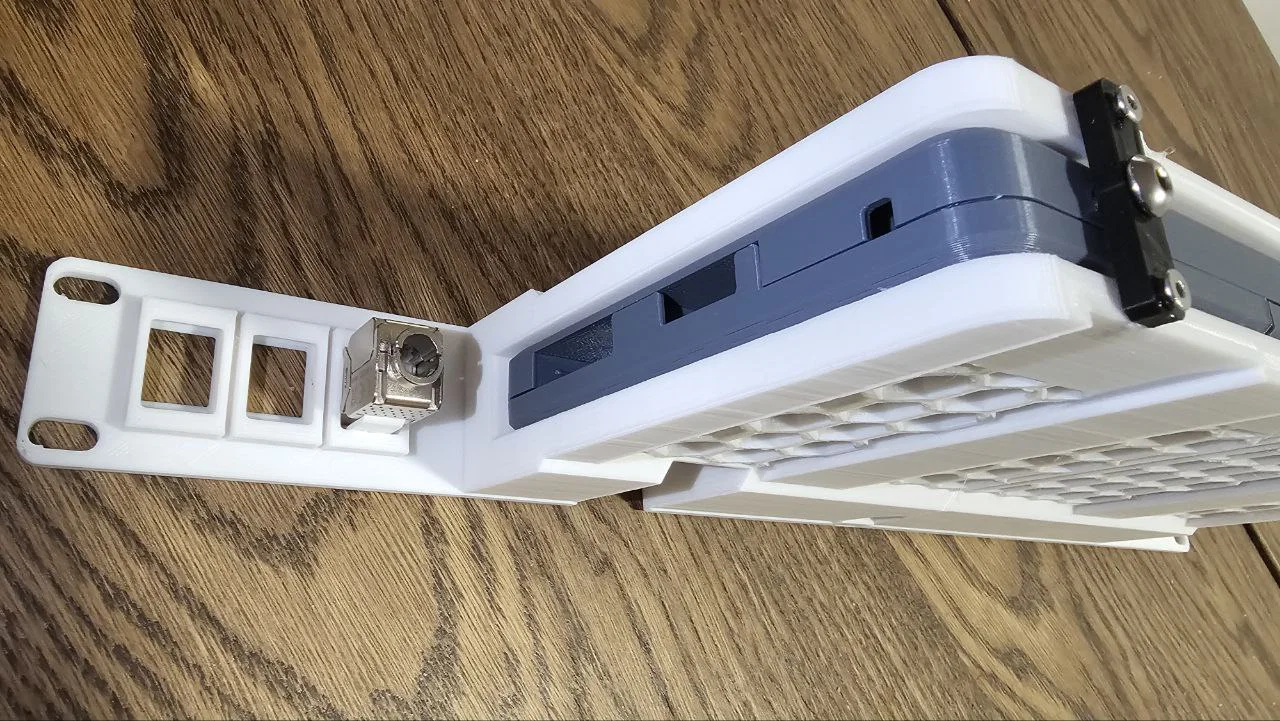

- Để gắn một keystone module, bạn chỉ cần ấn nó vào đúng vị trí như bình thường. Cách bố trí tuỳ bạn!
Print Settings
Rafts:
Không quan trọng.
Supports:
Có, cho:
- FW_19i_L.stl
- FW_19i_R.stl
Các phần còn lại có thể in không cần supports.
Resolution:
0.2 hoặc 0.24
Infill:
20% hoặc hơn
Filament:
Vì máy tính có thể nóng, mình khuyên dùng: PETG/ABS/ASA/Nylon hoặc tương đương.
Các back holders có thể in bằng PLA/PLA+.
