Server Faceplate Template - Mẫu thiết kế mặt nạ tủ rack tùy chỉnh

Tác giả inoffensiveLa_604698

Lượt tải
1
Lượt thích
2
Lượt coi
42

File 20 670,6 KB

  • 10_inch_Faceplate_1U_1784889567.stepSTEP · 33,3 KB
  • 10_inch_Faceplate_2U_1784889568.stepSTEP · 33,2 KB
  • 10_inch_Faceplate_3U_1784889569.stepSTEP · 33,3 KB
  • 10_inch_Faceplate_4U_1784889570.stepSTEP · 33,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

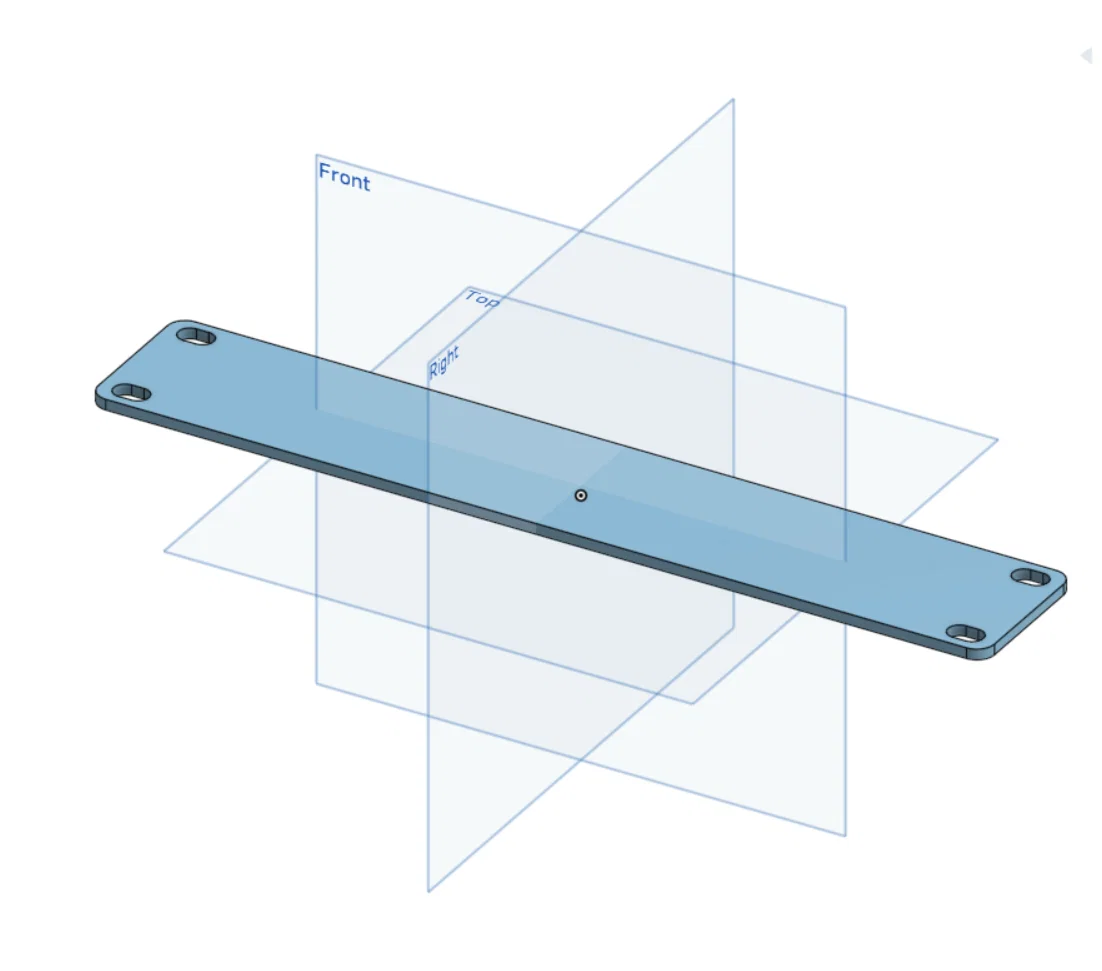

Bạn có thể tải xuống các mẫu faceplate dưới dạng tệp STEP, hoặc nếu muốn tùy chỉnh, mình có để sẵn một tài liệu công khai trên Onshape để bạn tự tạo tệp riêng.

Chỉ cần sao chép không gian làm việc (workspace) và thay đổi các biến số là xong.

Dưới đây là công dụng của từng biến:

unitsheight: nhập số đơn vị (U) mà bạn muốn cho chiều cao của faceplate. Bạn có thể đặt thấp nhất là 0,5 và cao bao nhiêu tùy thích. (Mình đã thử nghiệm ở mức 0,5, 1, 2 và 10. Mọi giá trị ở giữa đều hoạt động tốt, nhưng nếu bạn gặp lỗi thì cứ cho mình biết nhé)
widthinch: nhập chiều rộng của server theo đơn vị inch. Thông thường là 10 hoặc 19 inch, nhưng nếu cần kích thước tùy chỉnh thì bạn cứ thoải mái thay đổi.
thickness: độ dày của faceplate.
widthfaceplate & heightfaceplate: các biến này dùng để chuyển đổi chiều cao và chiều rộng từ inch/đơn vị sang mm. Bạn không cần phải thay đổi gì ở đây.
toleranceheight: giá trị này sẽ được trừ vào chiều cao. Bạn có thể thay đổi nếu cảm thấy cần thêm một chút khoảng trống giữa hai faceplate đặt cạnh nhau.

https://cad.onshape.com/documents/11c866dff85b80bd551981d8

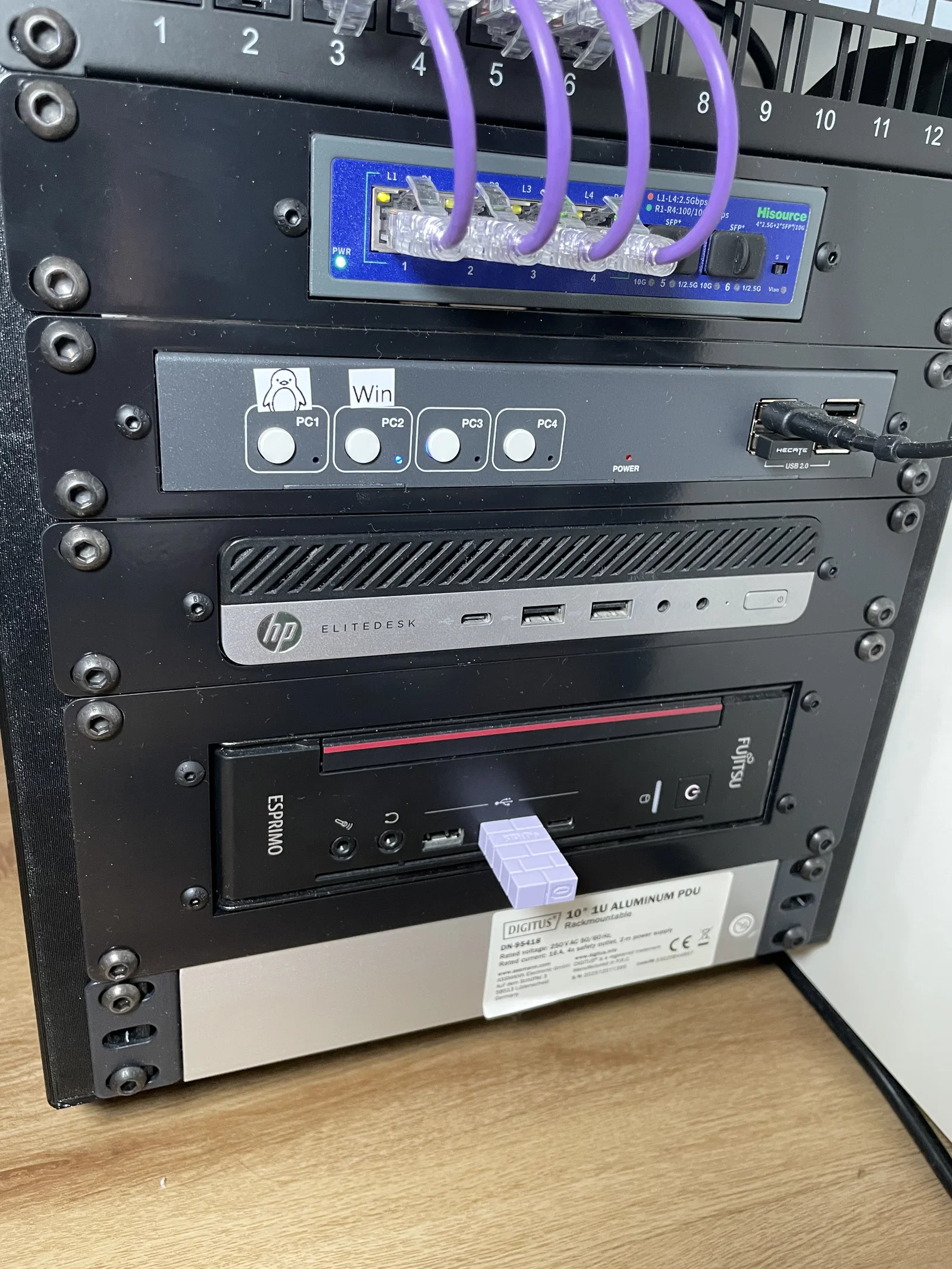

Bạn có thể dùng mẫu này để làm faceplate cho mini PC, switch mạng (xem các mẫu khác của mình) hoặc chỉ đơn giản dùng làm tấm che.

Mình đã in bằng nhựa PETG và thấy rất ổn. Ngoài ra, mình cũng từng đặt gia công bằng kim loại tấm (cụ thể là qua JLCCNC, nhưng bạn cũng có thể dùng các bên khác như PCBWAY) và kết quả cũng rất tuyệt vời.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
20
Tổng dung lượng
670,6 KB
File lớn nhất
34 KB
