Mô hình thử nghiệm liên kết cơ học neo đá (Vân Bumpmesh)

(Lưu ý: Tên file gốc là tiếng Thổ Nhĩ Kỳ. "Kaya saplaması delik deneme" dịch ra là "Thử nghiệm lỗ neo đá".)

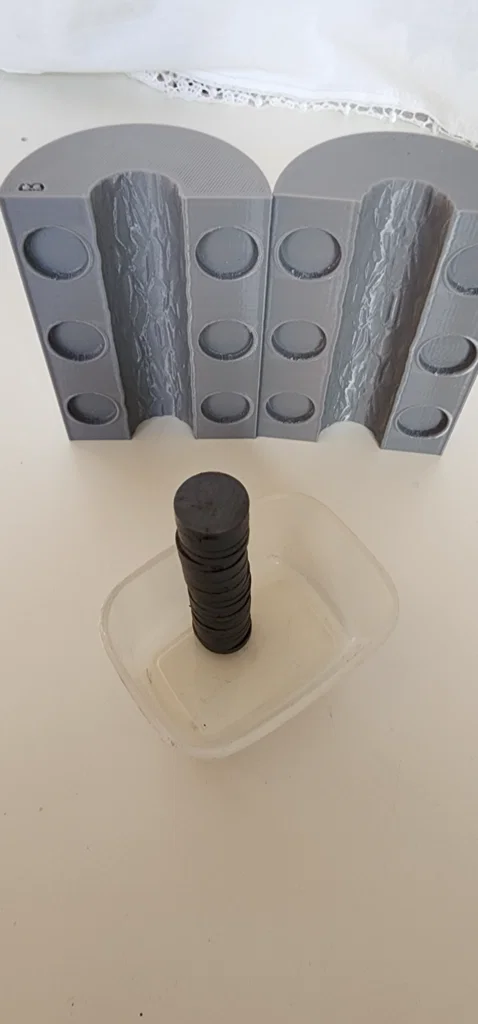

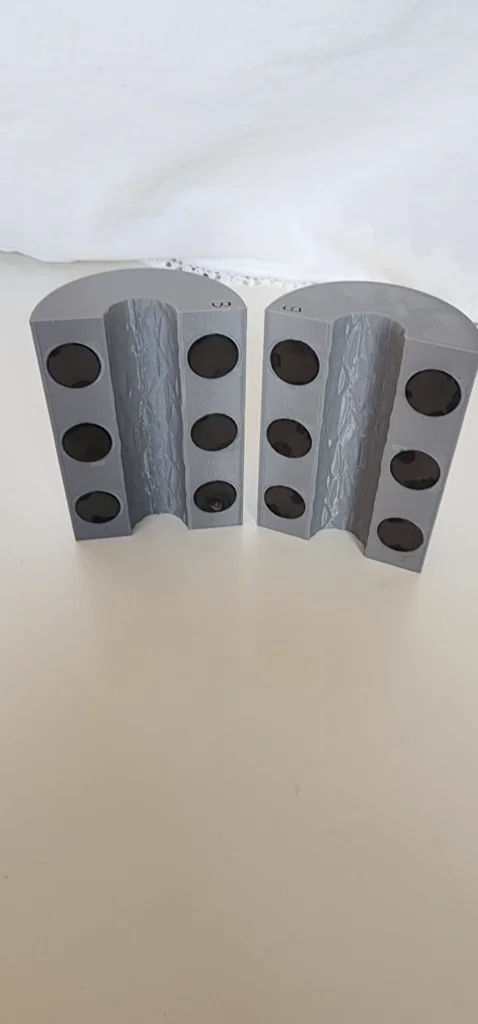

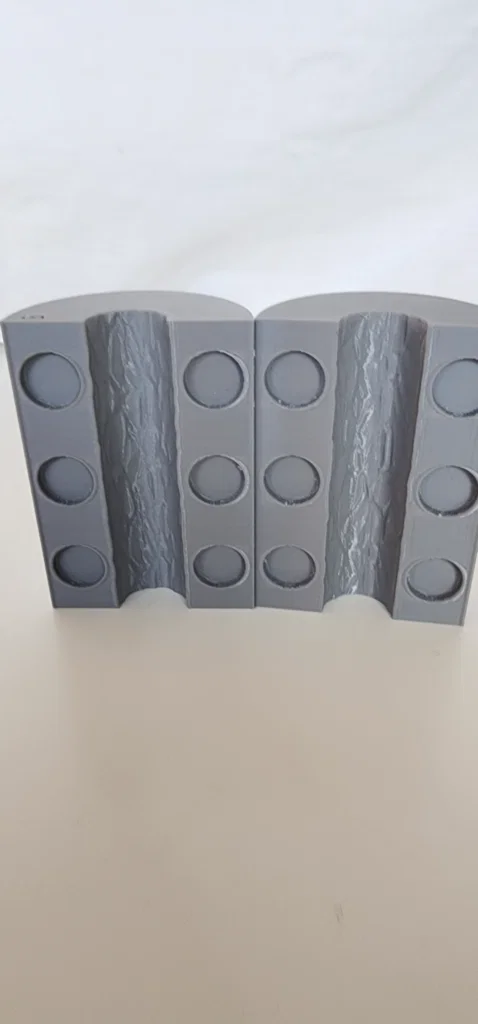

Mô hình này được thiết kế để mô phỏng một lỗ khoan thô trong khai thác mỏ phục vụ cho các ứng dụng neo đá (rock bolt). Nó có bề mặt vân đặc biệt bên trong để mô phỏng sự liên kết cơ học (mechanical interlocking) giữa vữa, thanh neo và bề mặt đá.

Thông tin ghi nhận & Bản quyền:
Đặc biệt cảm ơn Stefan từ CNC Kitchen vì những đóng góp tuyệt vời của anh ấy. Mô hình này đã được xử lý bằng công cụ Bumpmesh.com để đạt được độ nhám bề mặt chân thực.

💡 Mẹo Slicer:
Khi sử dụng file STL cuối cùng (Kaya saplaması delik deneme_Crystal_amp1p00.stl), bạn hãy chuột phải vào mô hình trong phần mềm slicer và chọn "Split to Objects". Việc này giúp bạn dễ dàng quản lý các phần đã chia để in phẳng trên bàn in.

Thông số kỹ thuật:

Kích thước: Đường kính ngoài 70 mm / Lỗ trong 24 mm / Chiều dài 100 mm.
Khả năng tương thích: Lỗ 24 mm được thiết kế riêng để chứa một thanh neo đá tiêu chuẩn 12 mm (thép vằn), để lại khoảng hở thực tế cho vữa và sai số khi khoan.
Ngăn chứa nam châm: Được thiết kế cho nam châm 17.2 mm (đường kính 17.5 mm / độ sâu 3.3 mm).
Chi tiết bề mặt: Biên độ 1.00 mm / Tỷ lệ U-V 0.3 (Phép chiếu trụ).

Định dạng file:
Tôi đã đính kèm các file STL và 3MF để bạn có thể in ngay hoặc sử dụng trong phần mềm cắt lớp của mình.

Các file bao gồm:

Kaya saplaması delik deneme_Crystal_amp1p00.stl (File đã tạo vân hoàn thiện)
Kaya saplaması delik deneme.3mf
Kaya saplaması delik deneme.STL

Cài đặt in khuyến nghị:

Chiều cao lớp: 0.20 mm
Số vòng tường: 3
Số lớp vỏ trên/dưới: 5 lớp
Độ lấp đầy (Infill): 3% (Gyroid)
Vật liệu: PETG
