Mô hình bàn tay khung xương in 3D hoàn chỉnh

Bạn tò mò về các thiết kế khác của mình? Hãy ghé thăm trang Cults của mình và ủng hộ để mình có thêm động lực phát triển những phát minh thay đổi cuộc sống nhé!❤

Đây là bản remix từ 3Dprintit Exoeskeleton Hand. Bản remix này ra đời vì mình không có sẵn ốc vít, đai ốc và vòng đệm phù hợp để kết nối các khớp nối và khối nối giúp tay cử động linh hoạt. Hơn nữa, mục tiêu của mình là làm cho nó có thể in 3D 100%, điều mà mình đã đạt được sau vài lần thử nghiệm. Sau đây là ba file mình đã tạo:

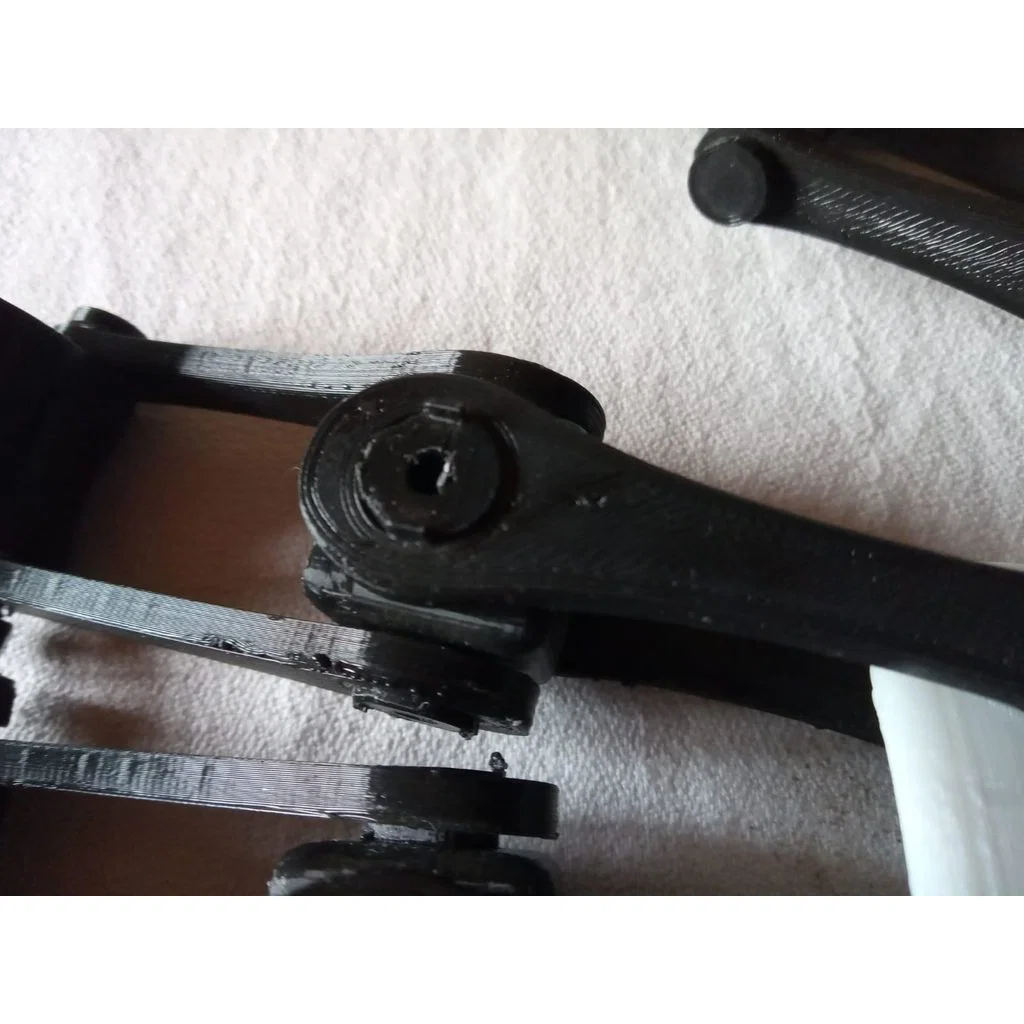

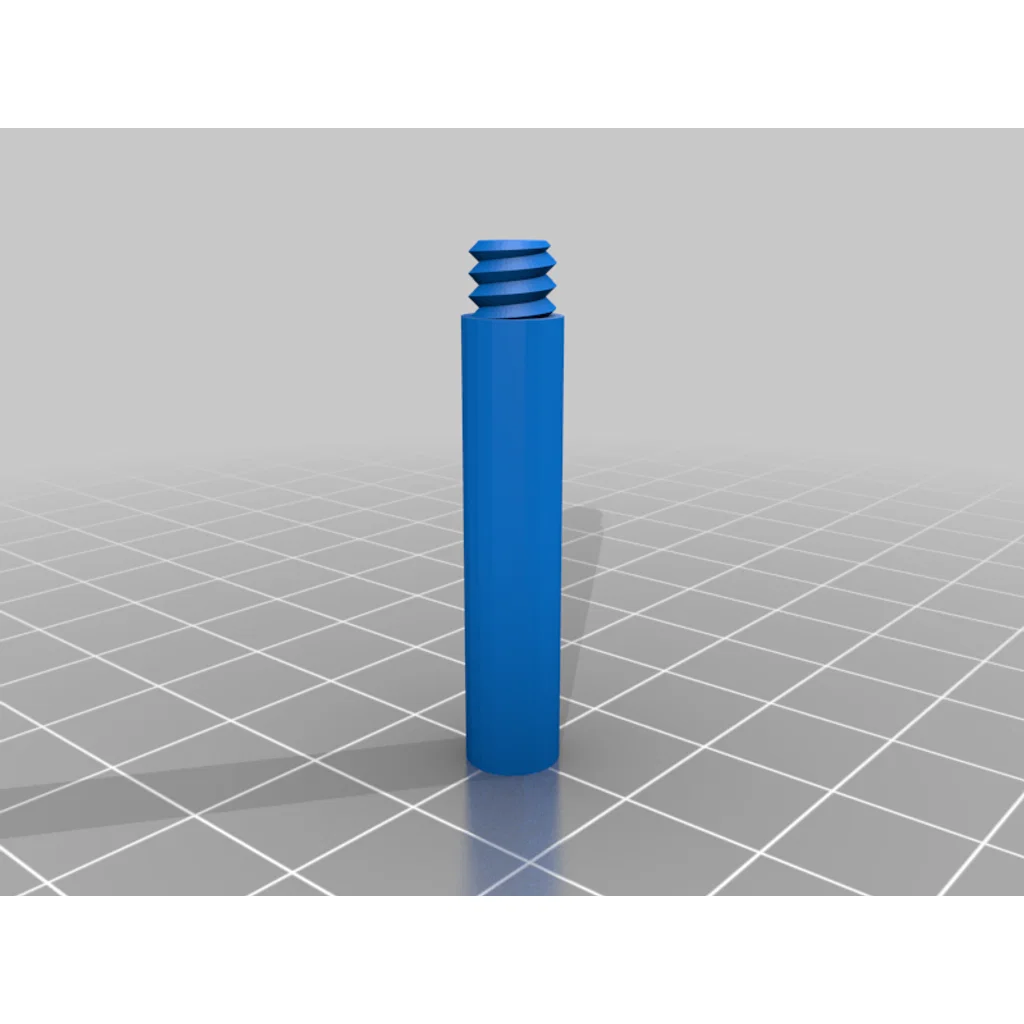

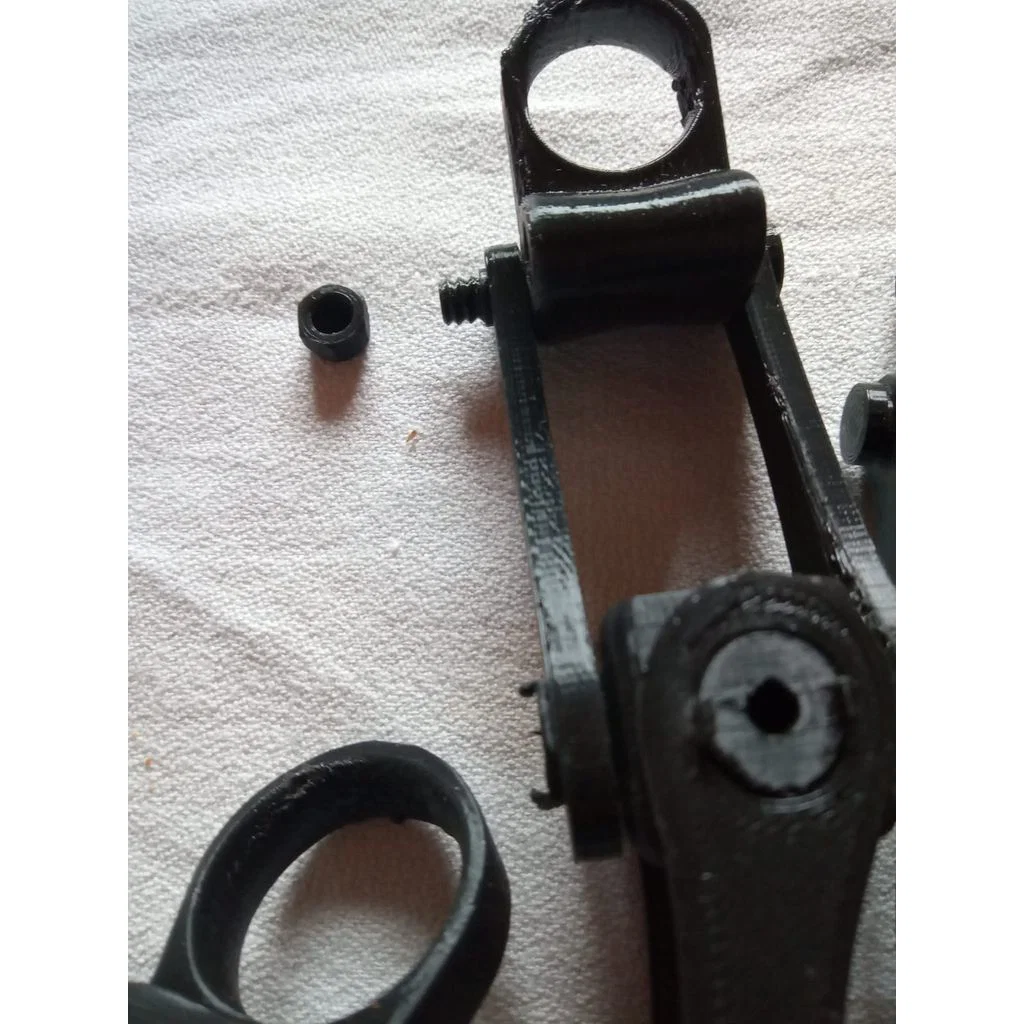

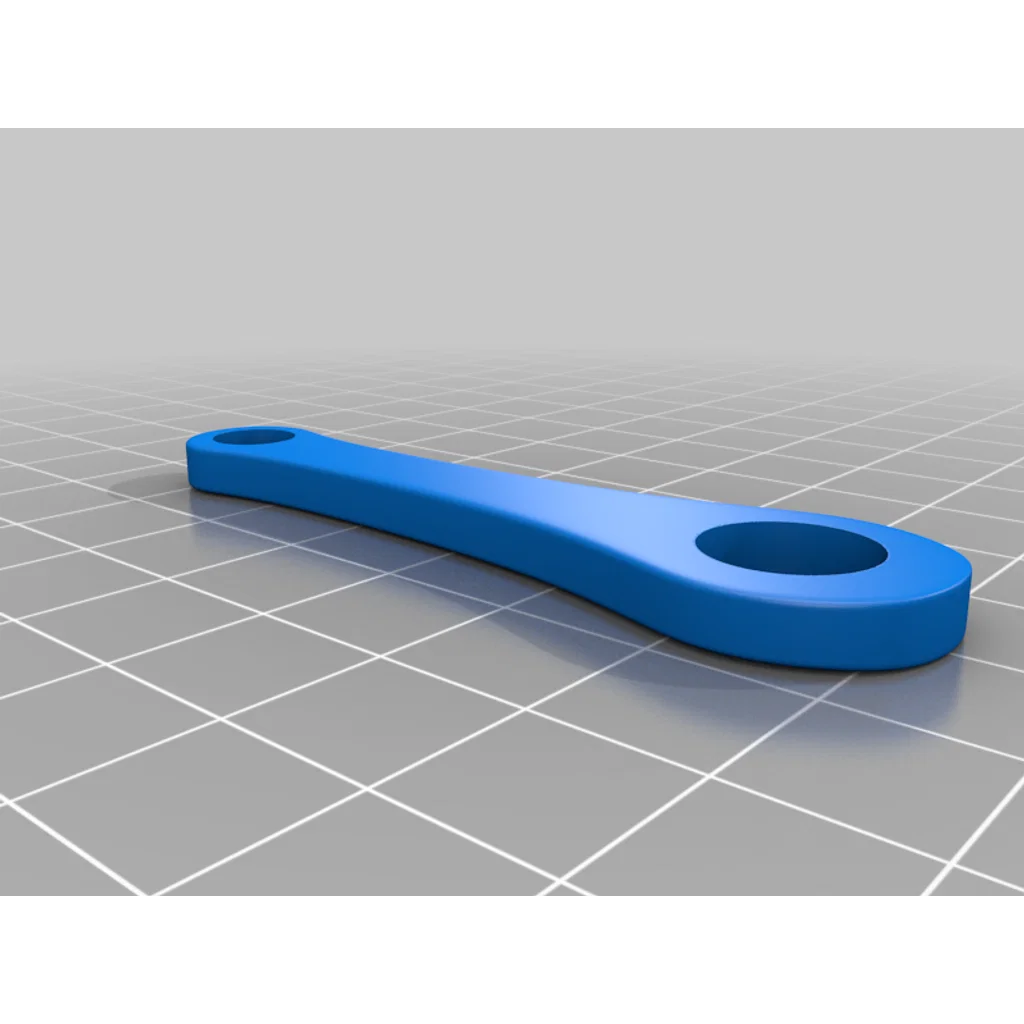

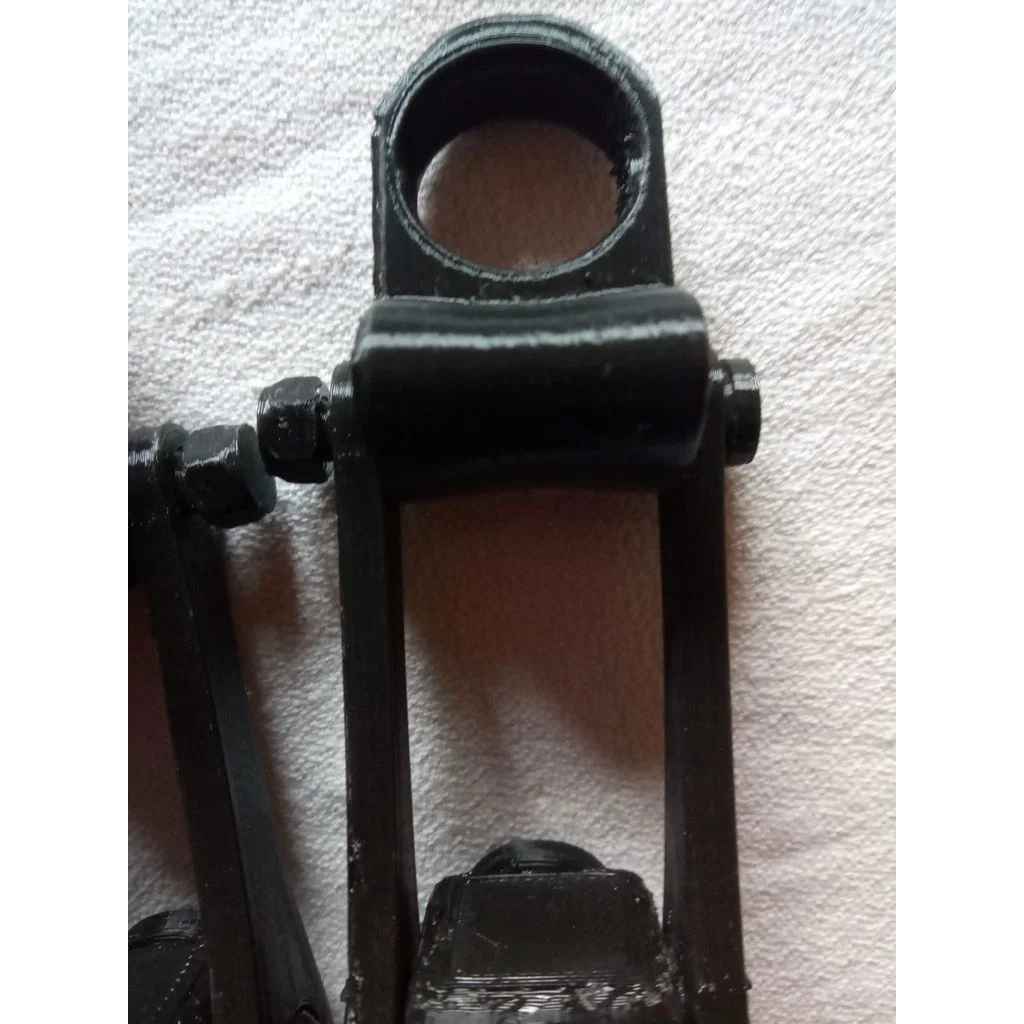

Ốc vít được nối với các khớp bằng cách xỏ qua các vòng nối. Bạn cần in hai ốc vít mỗi ngón tay như mình đã minh họa trong hình. File có tên "Tornillo_Exo._Links.stl". Mình khuyên bạn nên in với độ phân giải 0.1mm.

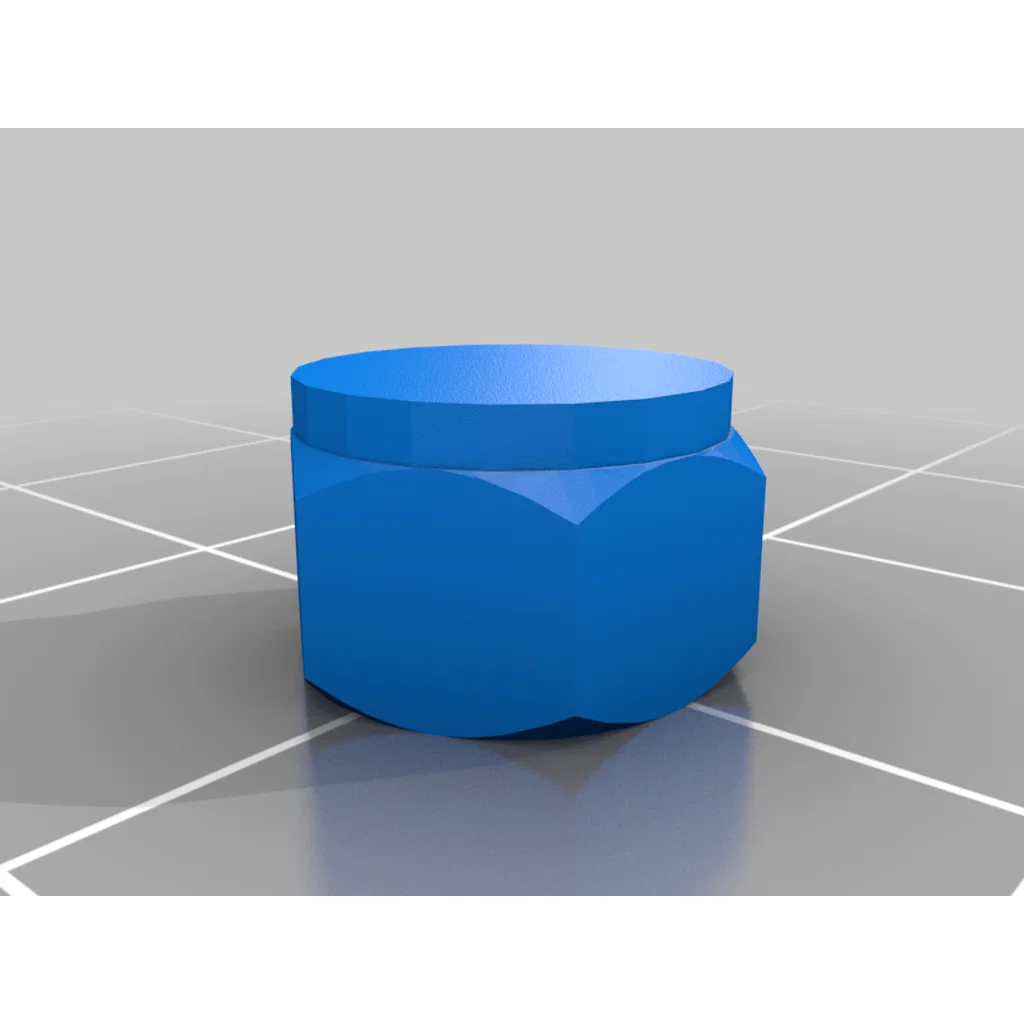

Đai ốc đi kèm với ốc vít, bạn có thể in chúng cùng lúc. File có tên "Tornillo_Exo._Links_1.stl". Mỗi ngón tay cũng cần hai cái.

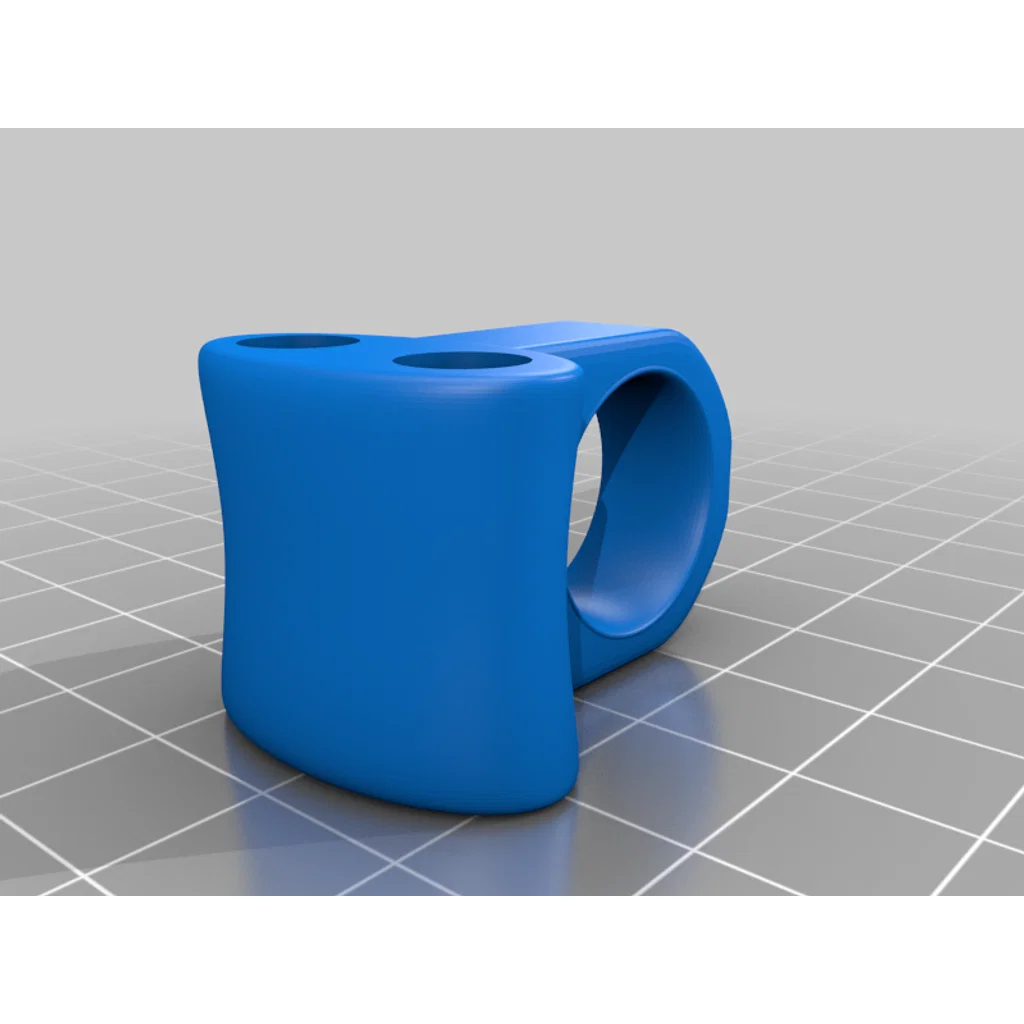

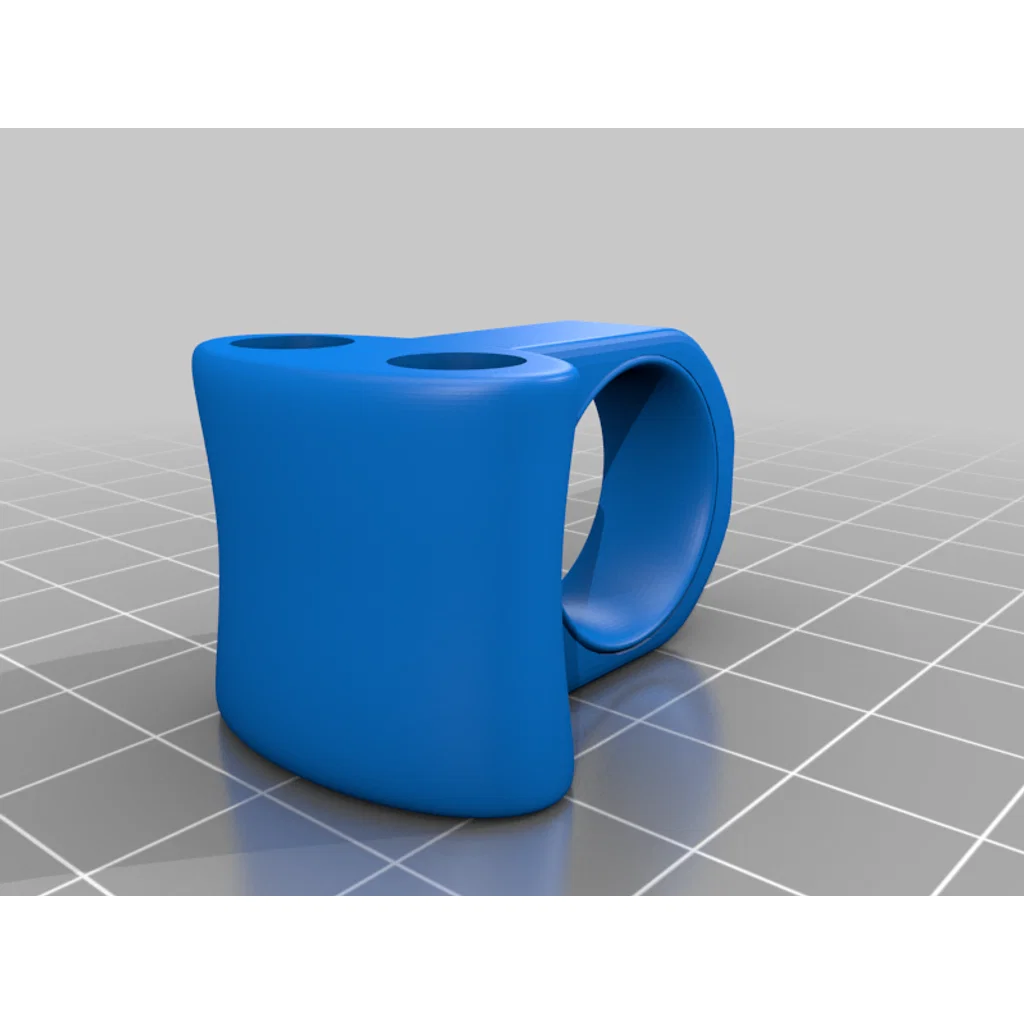

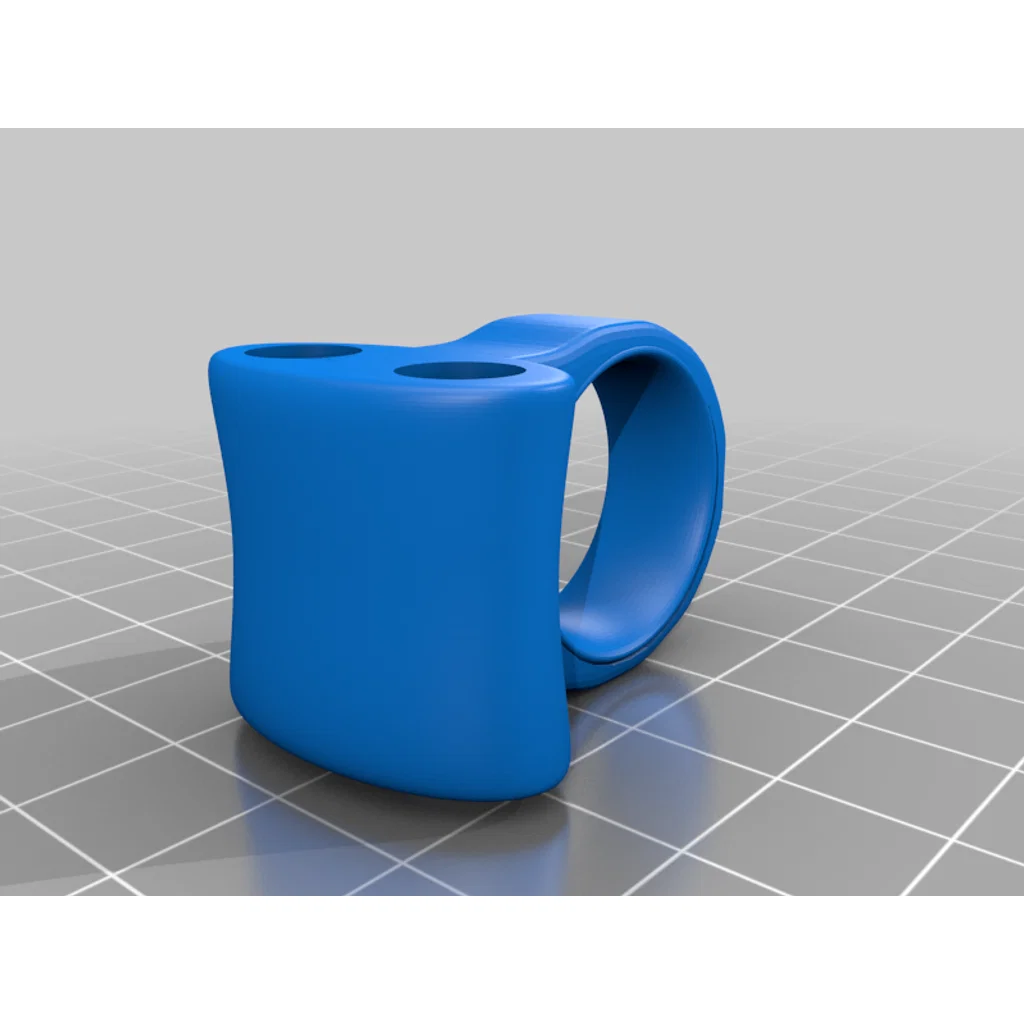

Khối nằm ở giữa mỗi ngón tay là "Exo._Cubo_conector_1.stl". Bạn phải in khối này cần có hỗ trợ (supports).

--- Tóm tắt (cho một bàn tay) ---

_x10 Ốc vít (Tornillo_Exo._Links.stl) x10 Đai ốc (Tornillo_Exo._Links_1.stl) x5 "Exo._Cubo_conector1.stl"

Chúc bạn vui vẻ khi sở hữu bàn tay khung xương in 3D hoàn chỉnh! Hãy đăng thành quả (make), để lại bình luận và theo dõi mình trên instagram nếu bạn thích nhé!❤ Mình đã bổ sung tất cả các file cần thiết từ bản gốc.

Cài đặt in ấn

Hãng máy in: Hellbot Máy in: Hellbot Magna 2 230 Rafts: Không quan trọng Supports: Có Độ phân giải: 0.1mm Infill: 20 - 80% Filament: Hellbot recharge PLA màu Đen và Trắng trông rất ngầu

Sau khi in

Mình đã tải video lên Vimeo và làm Youtube short.

https://player.vimeo.com/video/869837794

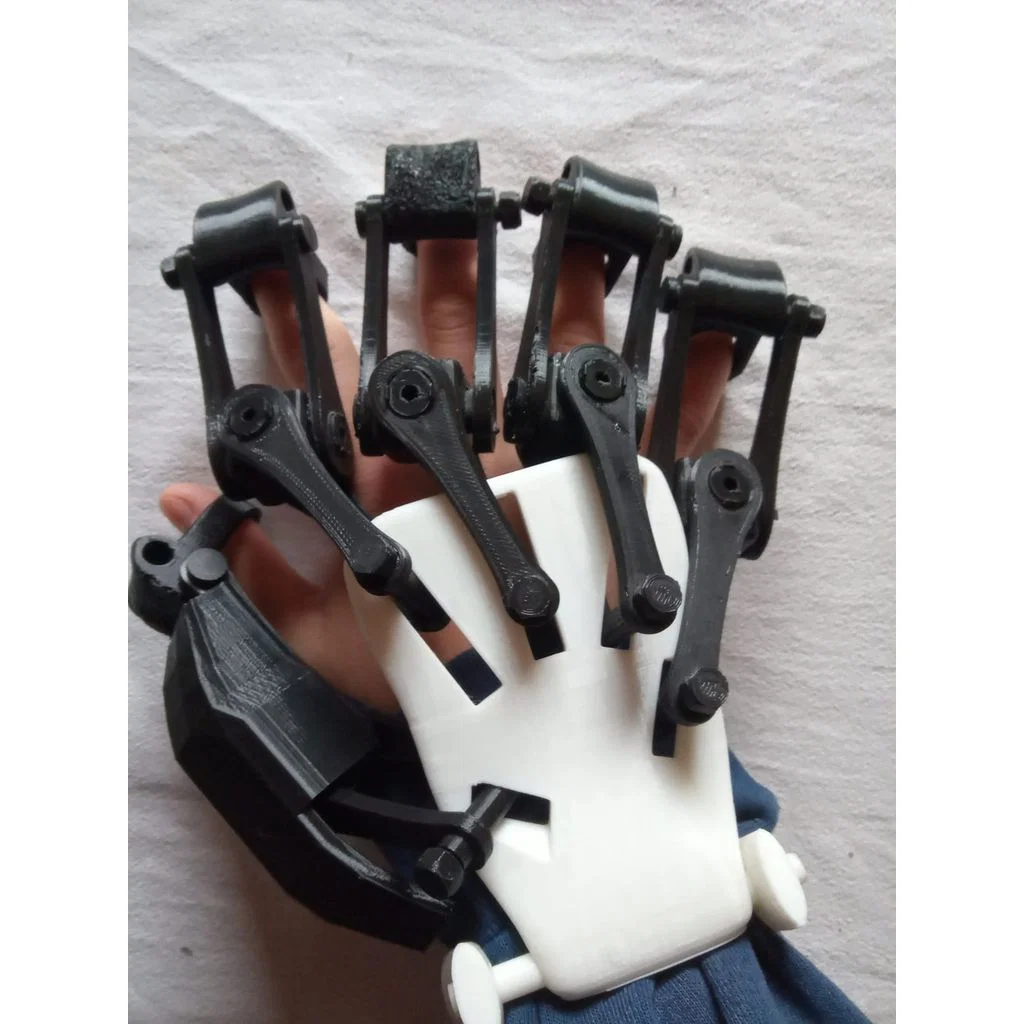

Sử dụng bàn tay khung xương in 3D 100%

Cách mình thiết kế

Chỉ bằng Tinkercad và sự kiên trì ;)
