Mô tả
Bộ file STL cho thiết bị thiên văn MountOne 100MM Astrograph
100MM Astrograph là một trong bốn dòng thiết bị thiên văn được thiết kế để tương thích hoàn hảo với Mount kính thiên văn GOTO MountOne.

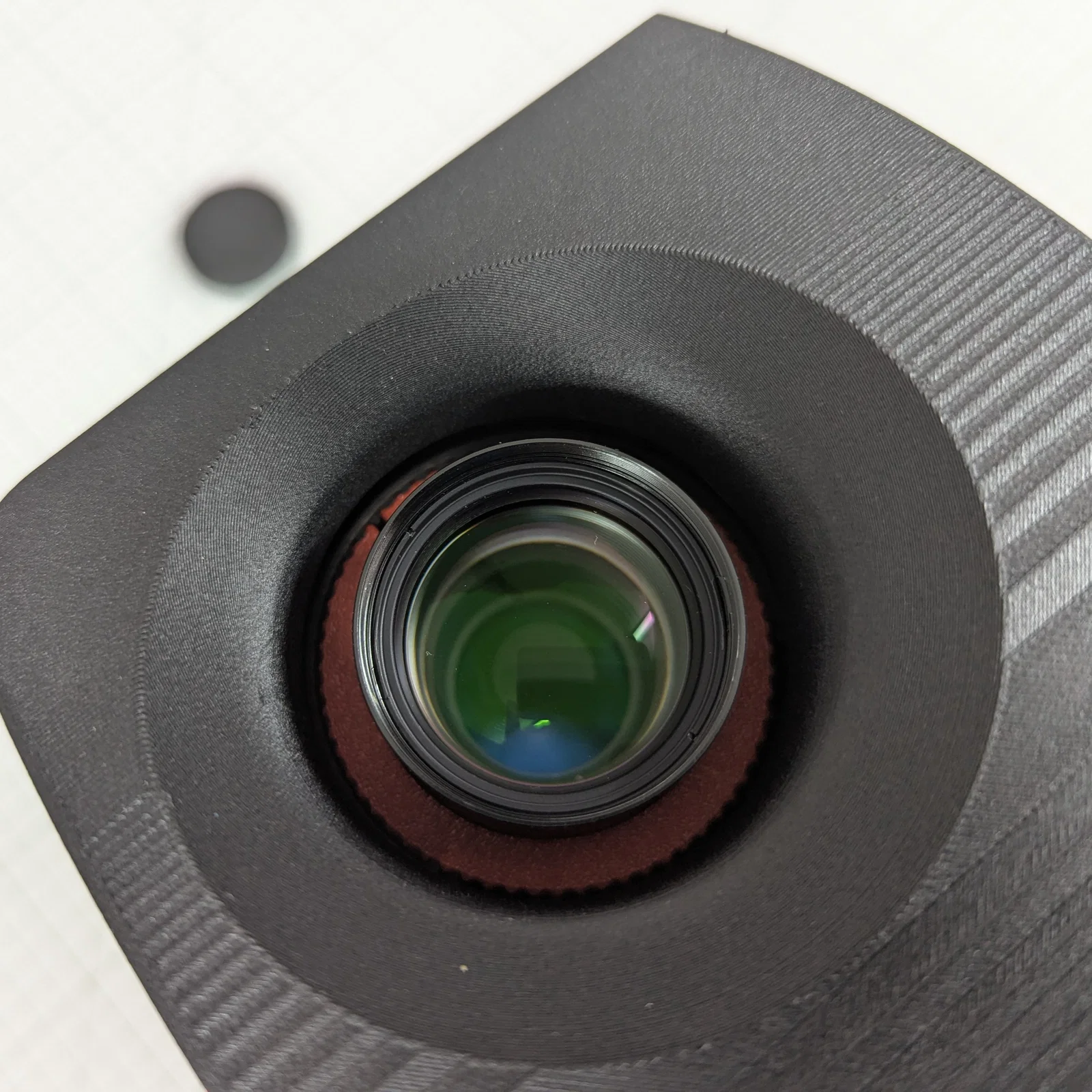

Phía trước và chính giữa là ống kính C-Mount 100mm f/3.5 apochromatic. Ống kính này có vòng chỉnh khẩu độ và vòng lấy nét thủ công ở bên ngoài.

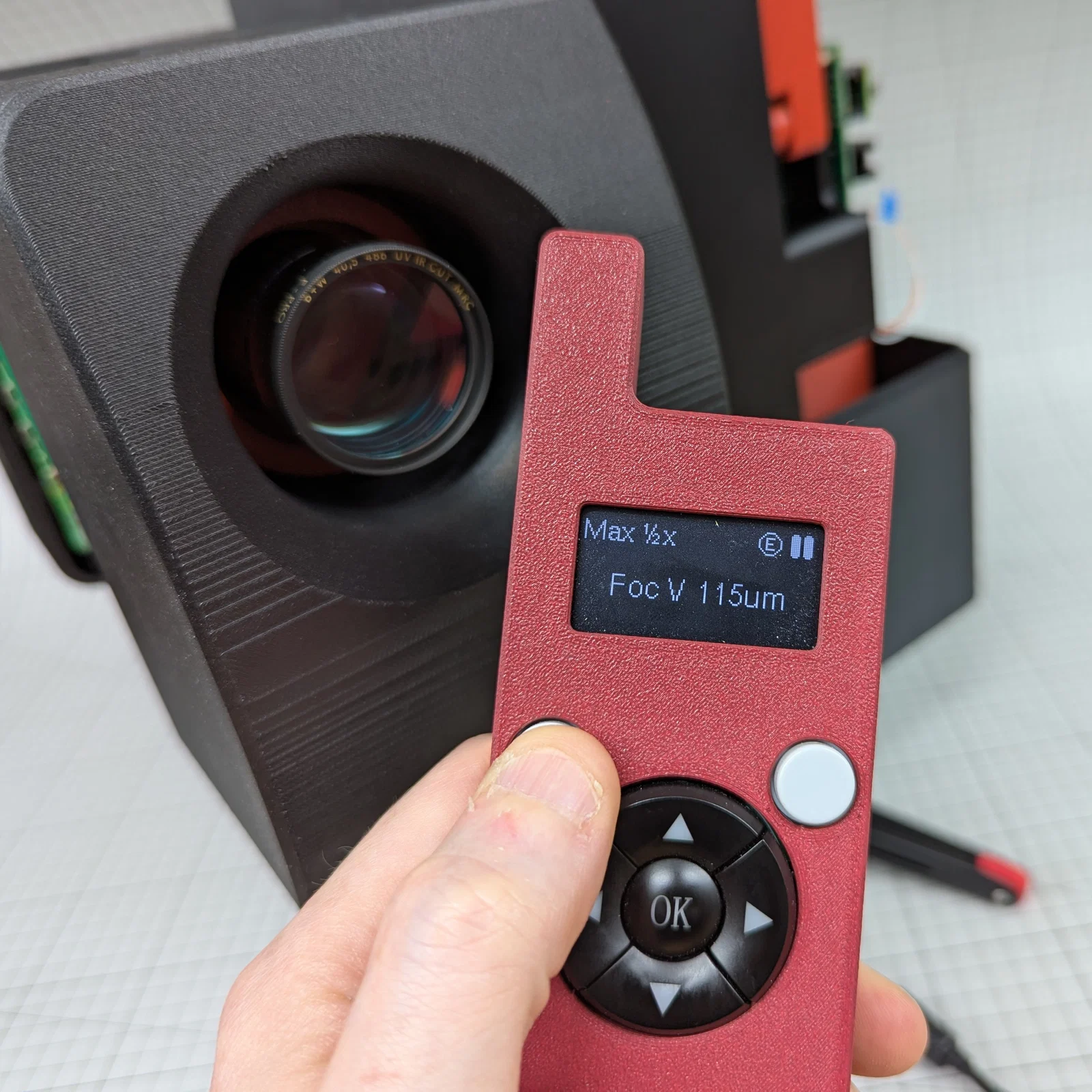

100MM Astrograph cho phép kiểm soát lấy nét tự động bằng động cơ bước, dây đai và vòng lấy nét in 3D. Nhờ tận dụng driver INDI Focus của OnStep, chúng ta có thể điều khiển và tinh chỉnh chính xác mặt phẳng tiêu cự của ống kính 100mm từ xa.

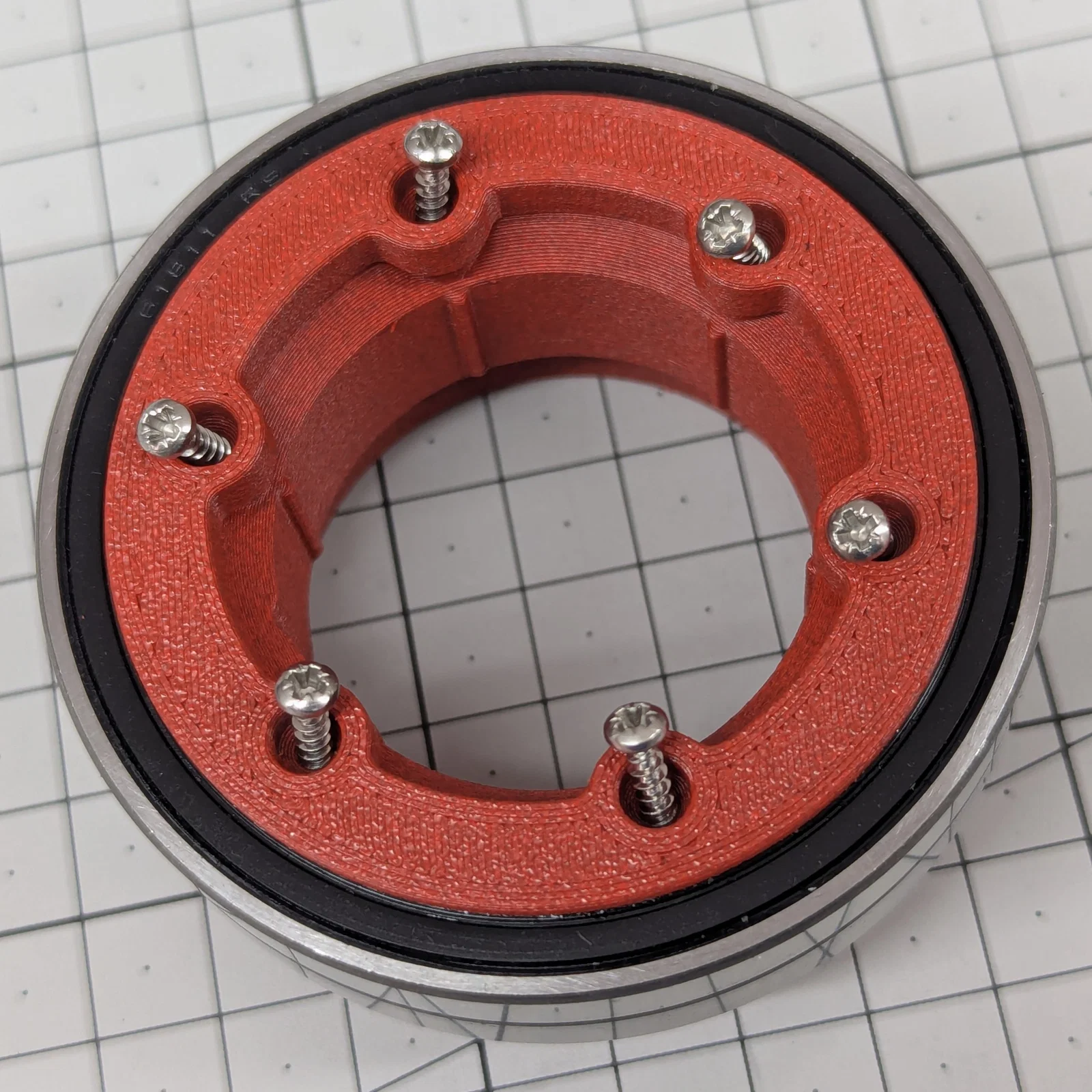

Cặp vòng bi 6811-2RS (loại tương tự dùng trên MountOne) sẽ hỗ trợ chịu lực căng cho dây đai khi chỉnh nét. Điều này giúp giảm tải áp lực cho cả ống kính lẫn module Raspberry Pi HQ Camera đi kèm.

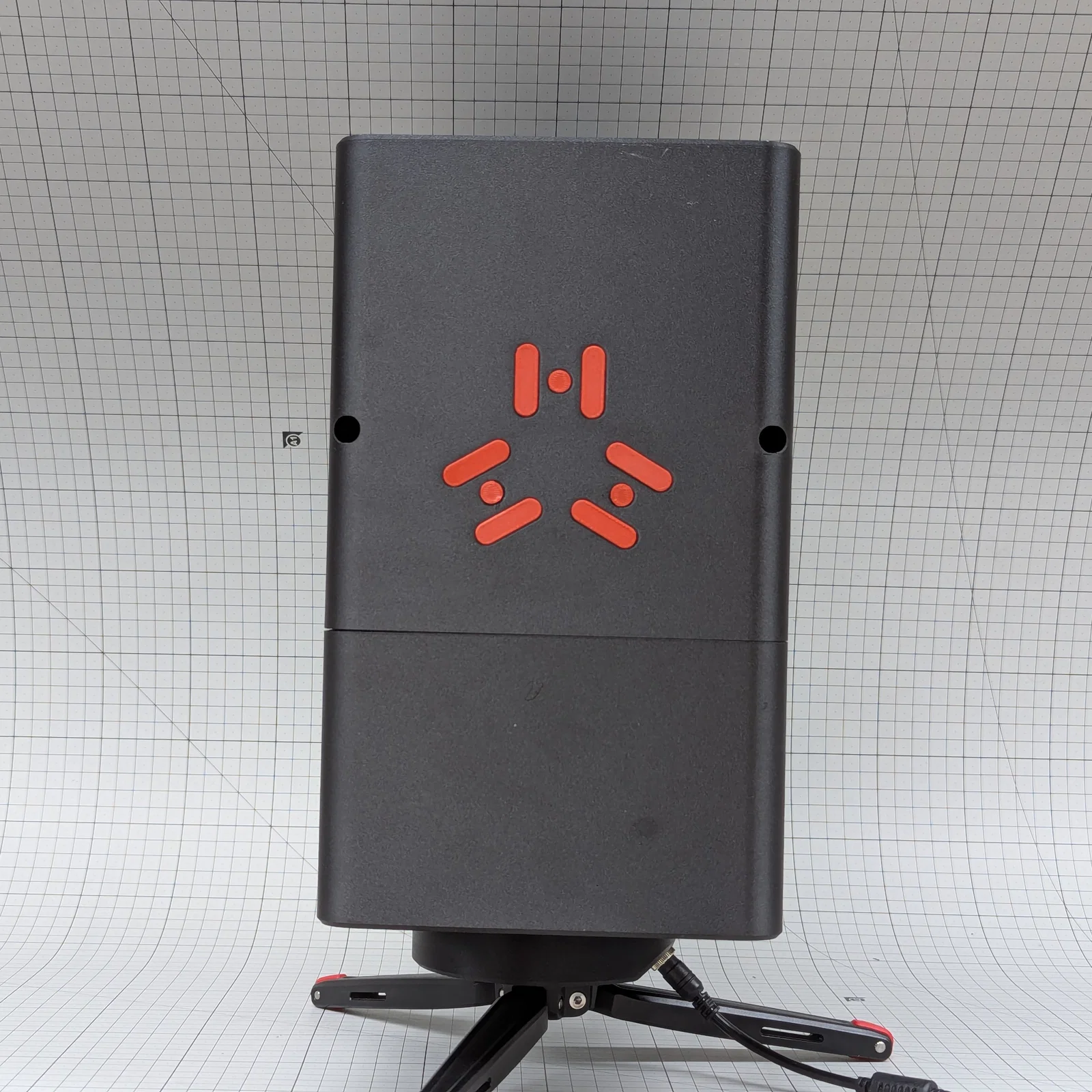

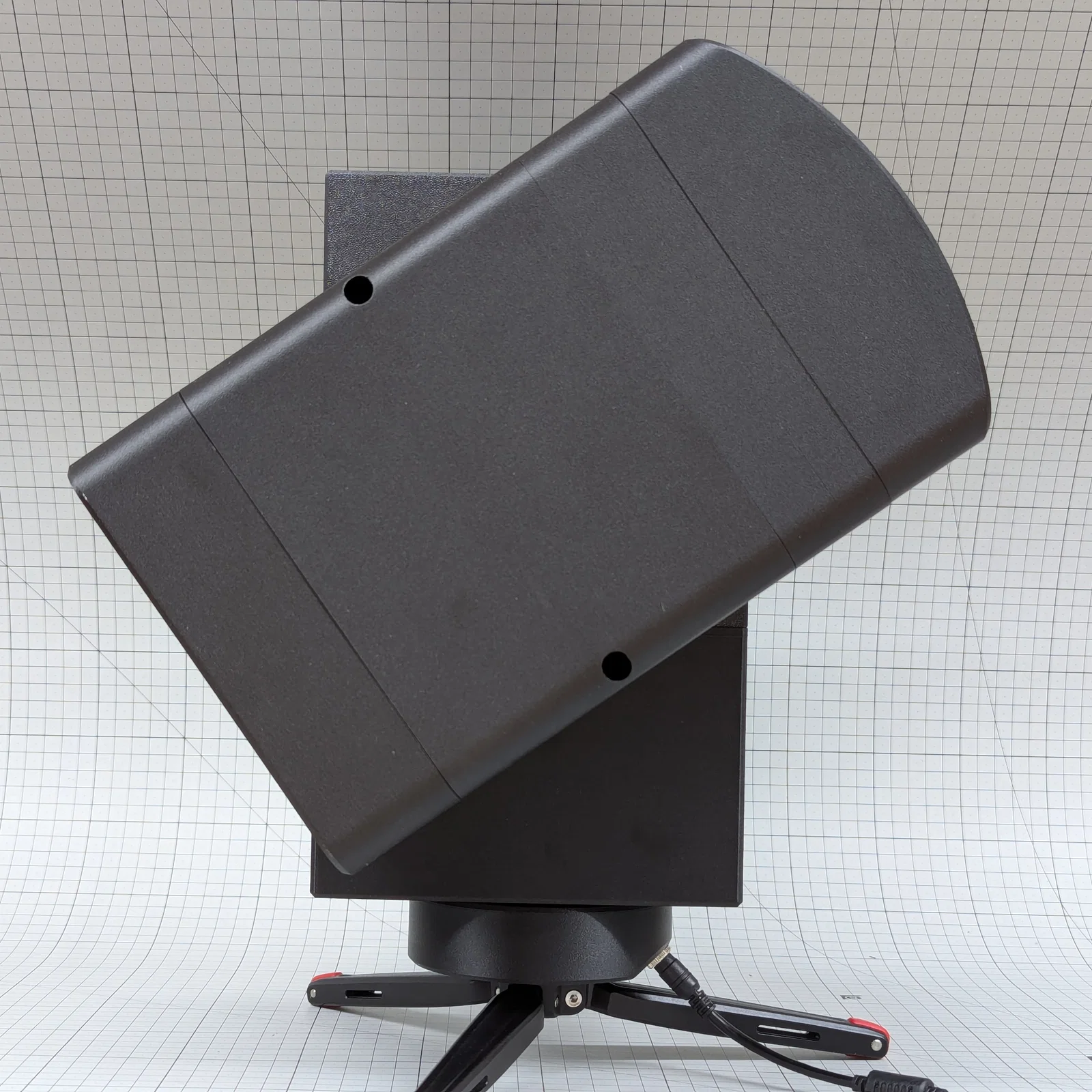

Thiết bị thiên văn 100MM tích hợp ống kính, hệ thống lấy nét, camera HQ, Raspberry Pi 5 và phụ kiện, bộ chuyển đổi nguồn, cùng tùy chọn GPS vào chung một khối duy nhất.
Xem chi tiết đầy đủ tại Bài viết trên blog MountOne.
Bộ STL của MountOne 100MM Astrograph bao gồm các file STL cơ bản và các bản in hiệu chỉnh.
Bộ phần cứng 100MM Hardware Kit bao gồm các linh kiện sau:
- 1 x Ống kính C-Mount 100mm f/3.5 Apochromatic.
- 1 x Động cơ bước LDO 0.9° & cáp.
- 1 x GPIO Highjacker.
- 2 x Vòng bi 6811-2RS.
- 1 x Dây đai Gates 3GT 264T.
- 1 x Puly 20T 3GT.
- 28 x Vít M5 20mm cho nhựa.
- 10 x Vít M2.5 8mm cho nhựa.
- 4 x Bulong M3 8mm đầu chìm.
- 4 x Trụ đỡ M2.5 15mm.
- 4 x Vít M2.5 4mm đầu trụ.
- 5 x Vít M2 6mm đầu trụ.
- 1 x Bulong 1/4-20 3/8 UNC.
Bộ Hardware Kit cũng đi kèm với Gói CAD 100MM.
Gói CAD 100MM chứa toàn bộ tài nguyên kỹ thuật số cho thiết bị MountOne 100MM Astrograph:
- File STEP, bao gồm cả lắp ráp tổng thể.
- File STL, trọn bộ với tất cả các kích thước hiệu chỉnh.
- File F3Z Fusion, bản lắp ráp tổng thể có thể chỉnh sửa hoàn toàn.
- File PDF, bảng danh mục vật tư (BOM) bao gồm các linh kiện và chi tiết in.
Tài liệu hướng dẫn đầy đủ, bao gồm hướng dẫn in và lắp ráp, có sẵn trực tuyến tại
Tài liệu MountOne.
Lịch sử phiên bản.
09/04/2026 | Phiên bản đầu tiên.
