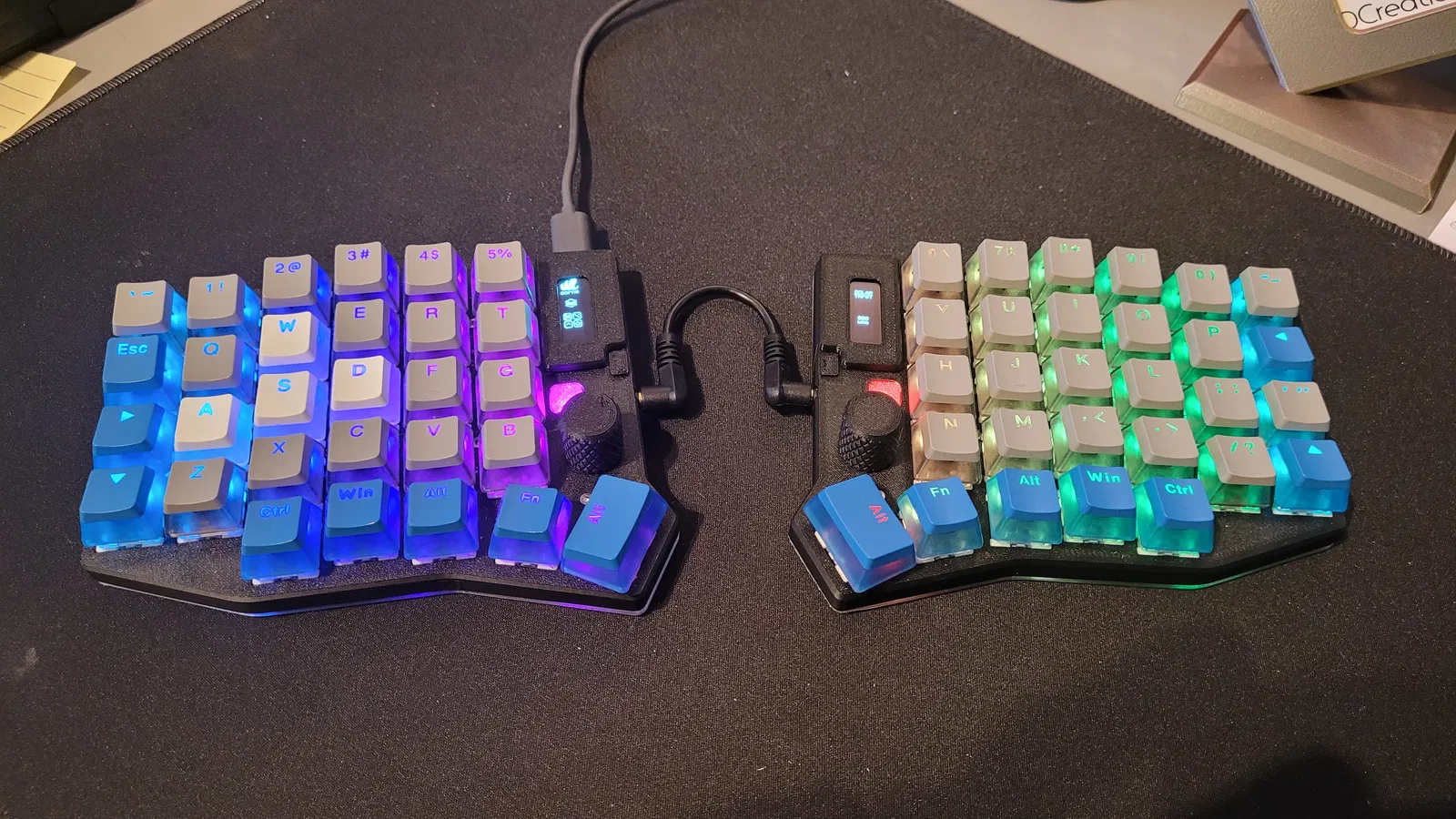

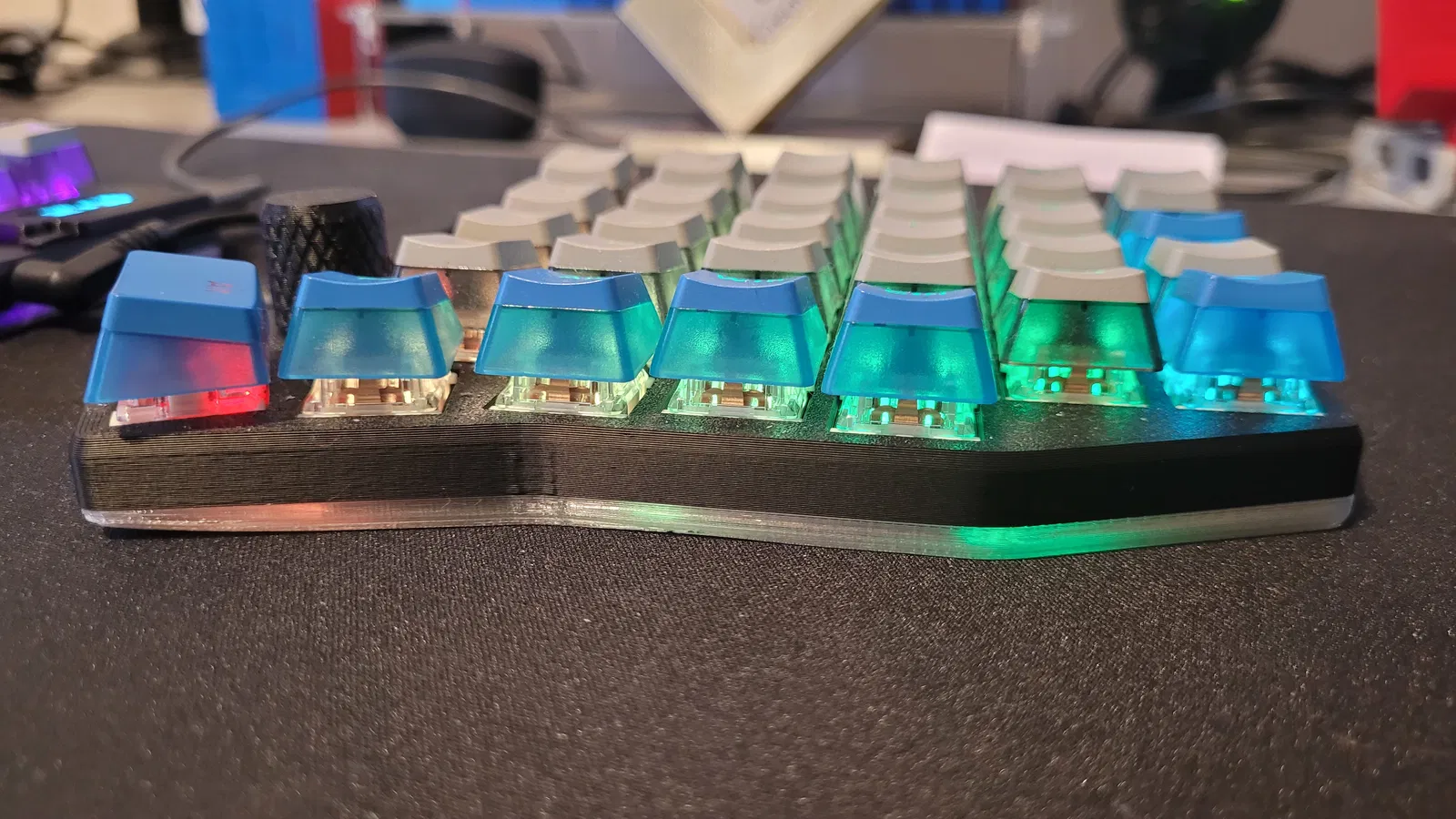

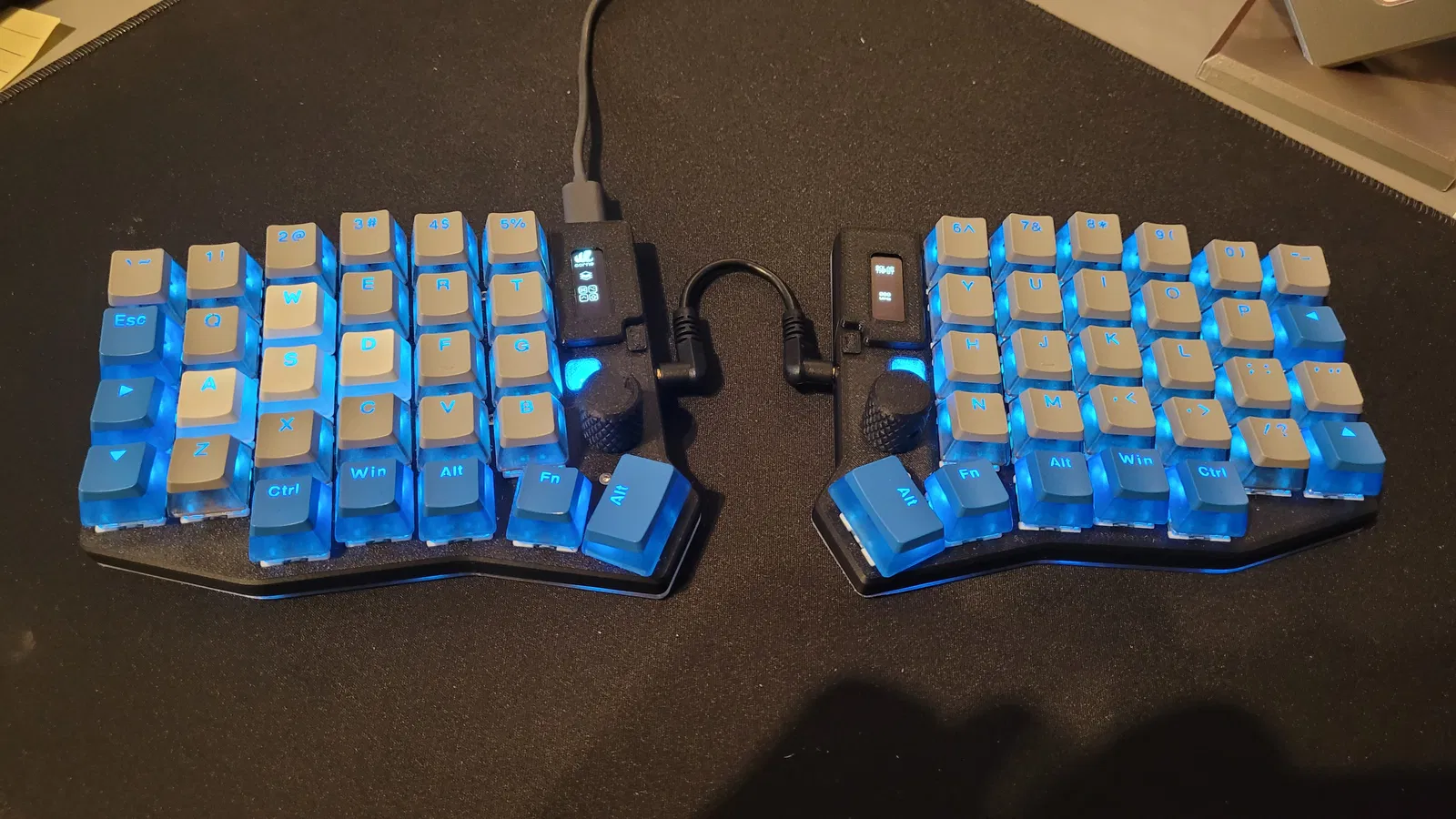

Vỏ case Sofle RGB đã được tinh chỉnh

Mình cực kỳ thích bản thiết kế gốc, nhưng khi bắt đầu in thì mình thấy nó có một vài lỗi và không tương thích với bộ kit của mình (https://a.aliexpress.com/_EHHvSdO), thế là mình đã sửa lại cho hoàn thiện hơn. Phiên bản này hoạt động tốt cho các bàn phím Sofle sử dụng low profile header cho bộ vi điều khiển (microcontroller) và full height header cho màn hình OLED.

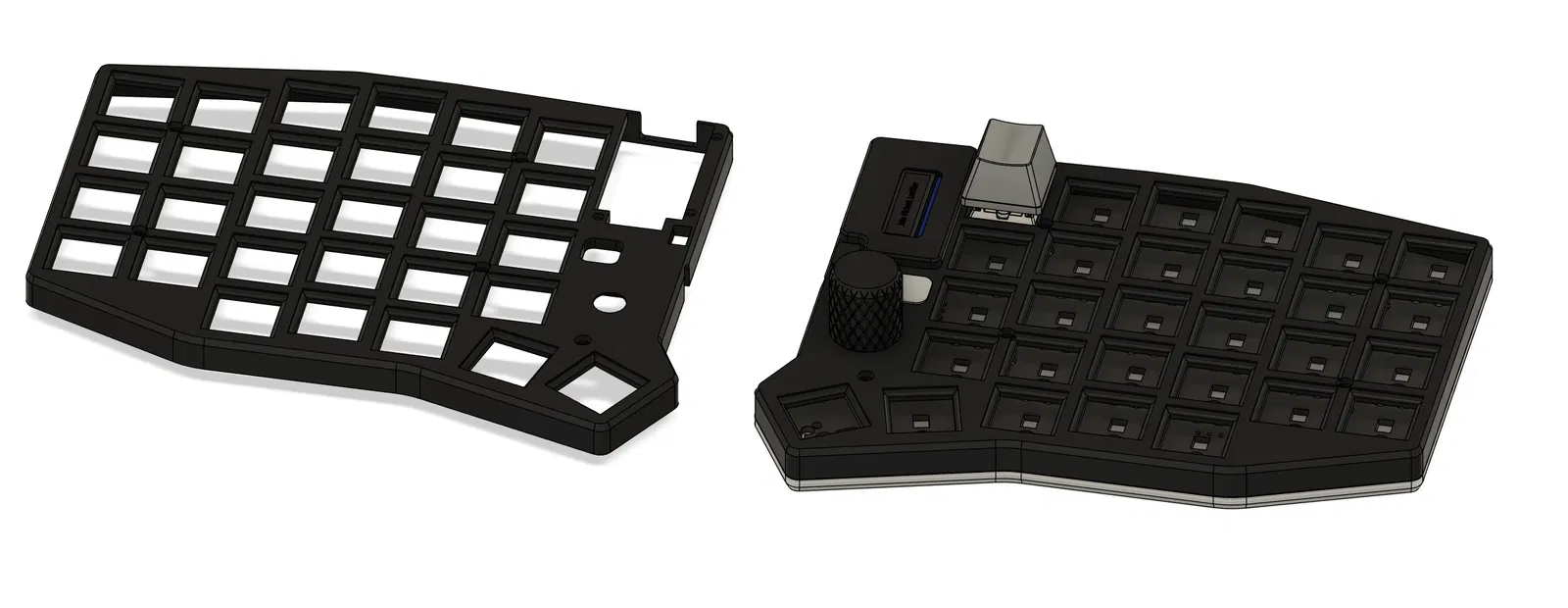

Những thay đổi và cải tiến:

• Thêm các góc bo (fillet) vào tất cả các lỗ switch, bản gốc thiếu khá nhiều.
• Chỉnh sửa lại các lỗ bắt vít giúp việc in dễ dàng hơn.
• Cập nhật khe cắm cho bộ vi điều khiển để vừa với low profile header.

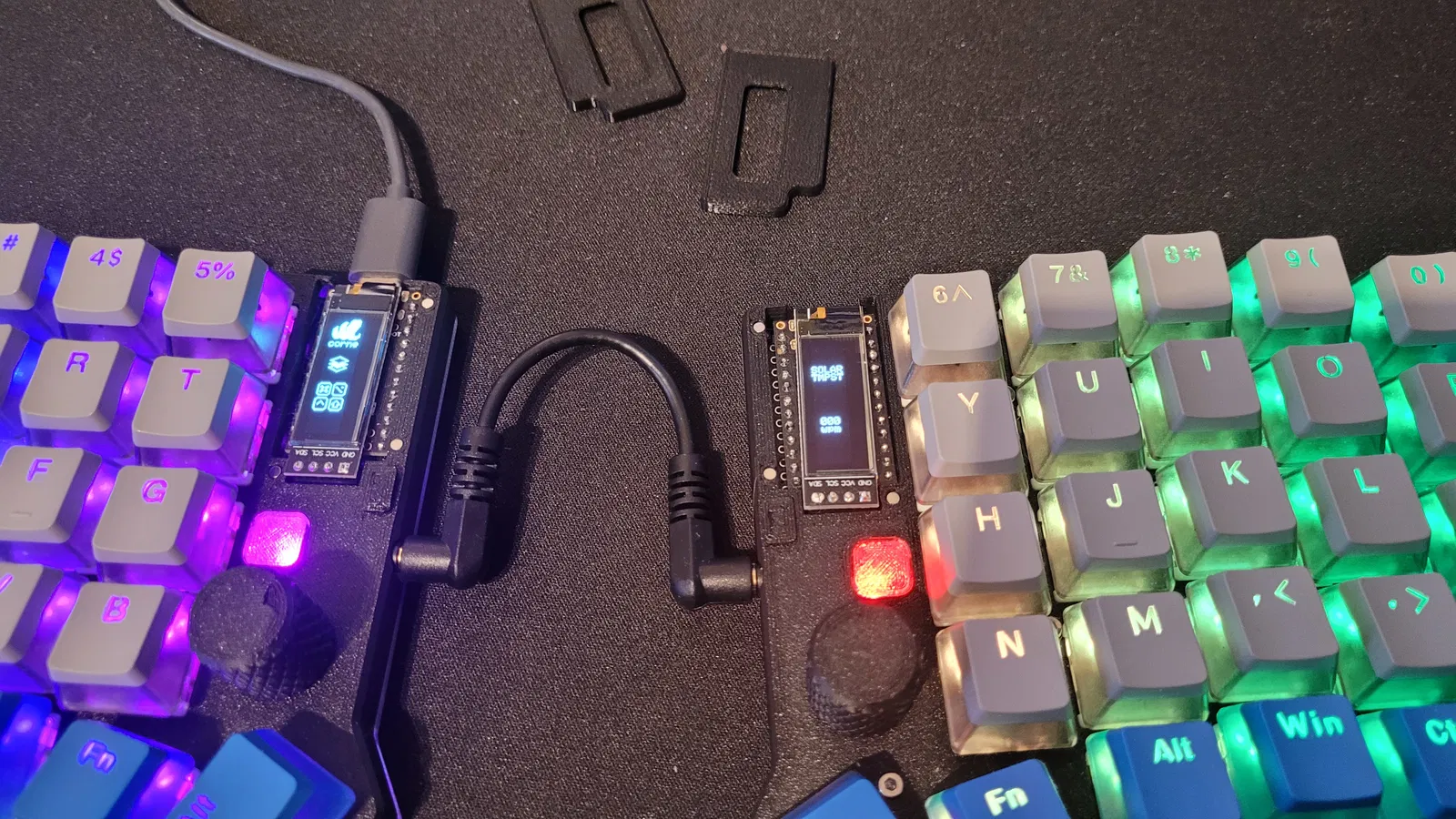

• Cập nhật nắp che OLED cho các header full size và căn chỉnh lại vị trí OLED cho chuẩn, đồng thời bo tròn các góc để đồng bộ với phần còn lại của bàn phím.
• Sửa lại vị trí cổng TRRS ở phía bên trái.
• Thiết kế lại núm xoay potentiometer để có thể dùng thêm ốc lục giác M3 (grubscrews).

Phụ kiện lắp ráp vỏ case:

• 2 ốc lục giác M3 (độ dài < 6mm) cho núm vặn, bạn tận dụng ốc có sẵn chắc là sẽ dùng được.
• 10 trụ đồng M2x6 (loại lục giác).
• 20 ốc M2x3 SHCS (đầu trụ), dùng loại đầu tròn cũng được nhưng dùng loại đầu trụ socket thì vỏ case nhìn đẹp hơn.
• 20 nam châm 2x1.

Về phần nam châm...

Mình vẫn giữ nguyên thiết kế cần dùng nam châm 2x1, nhưng lưu ý là lắp cái này rất mệt mỏi. Chúng rất nhẹ và hay hút vào bất kỳ thứ gì làm bằng kim loại, làm quá trình lắp ráp trở nên hỗn độn. Các lỗ chứa nam châm gốc hơi rộng nên nam châm sẽ không vừa khít mà bị lỏng lẻo.

Đây là cách mình đã làm để lắp nam châm:

• Dùng nhíp ngược (loại tự giữ khi không bóp) có đầu gốm để gắp nam châm, như vậy nam châm sẽ không bị hút vào nhíp và dễ điều khiển hơn.
• Đặt nam châm vào mặt sau của cặp nhíp đầu phẳng để giữ cố định.
• Dùng tăm chấm một chút keo siêu dính rồi bôi lên mặt lộ ra của nam châm. Đừng bôi keo trực tiếp từ lọ keo vì sẽ rất dễ bị:
  • Bôi quá nhiều.
  • Nam châm dính lem nhem khắp nơi.
  • Ôi thôi xong, nó dính luôn vào nhíp rồi!
  • Lấy nhíp gốm ra gỡ.
  • Cố kéo ra thì nó lại dính chặt vào nhíp gốm.
  • Thật sự ghét mấy cái nam châm 2x1 này!
• Đặt nam châm vào lỗ đã chọn.
• Từ từ rút nhíp ra, ngay khi vừa tạo được một khoảng hở nhỏ, hãy dùng chính cái tăm lúc nãy (đầu không dính keo) để đẩy nam châm vào.
• Lặp lại 20 lần như vậy là bạn sẽ có những chiếc nắp nam châm tuyệt vời, chúc may mắn!

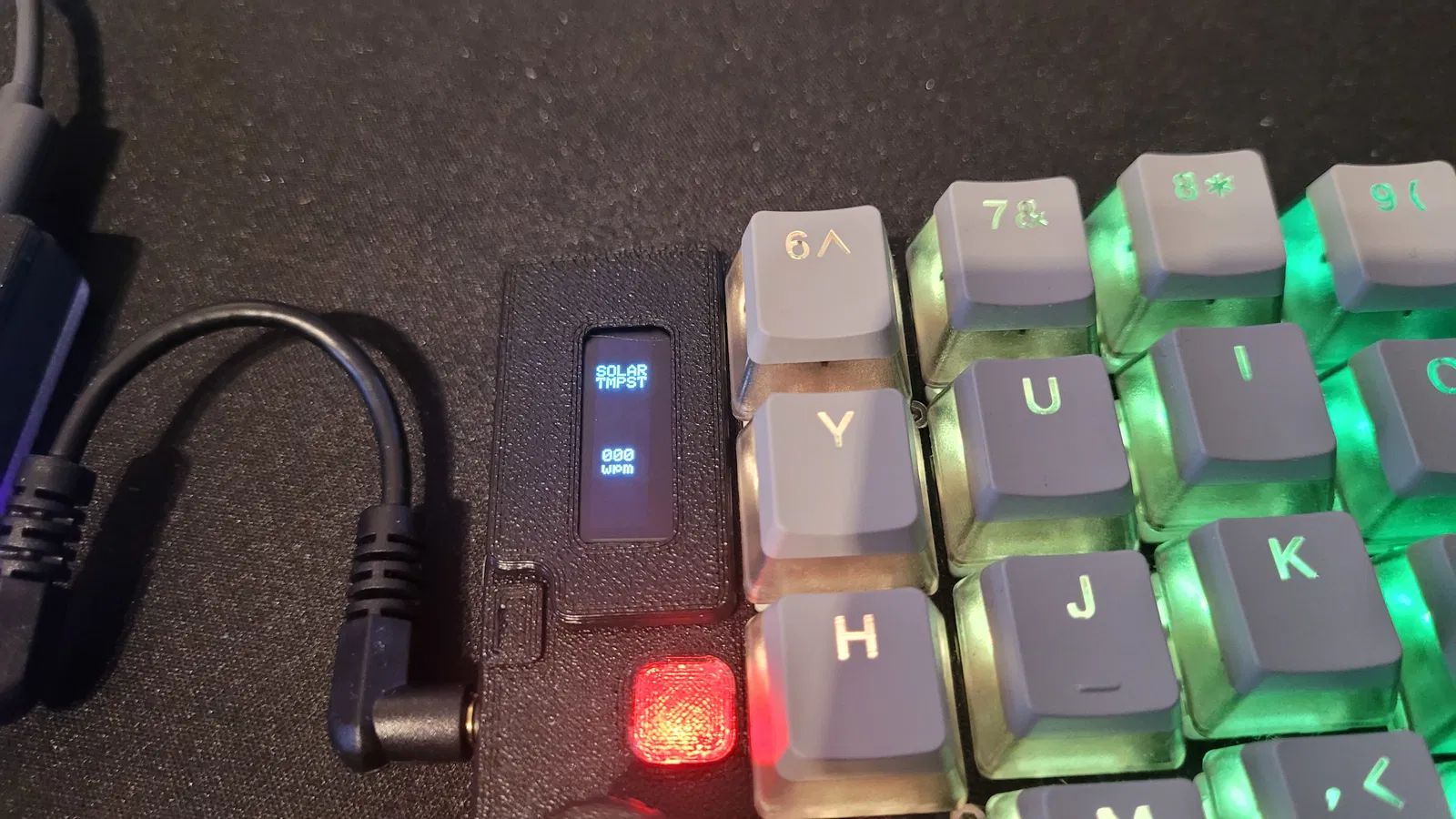

Nắp che OLED

Bạn nhớ ướm thử nắp che OLED trước khi dán nam châm để đảm bảo màn hình nằm vừa khít trong lỗ và không bị kênh lên do màn hình của bạn quá cao.

Chân đế cho case?

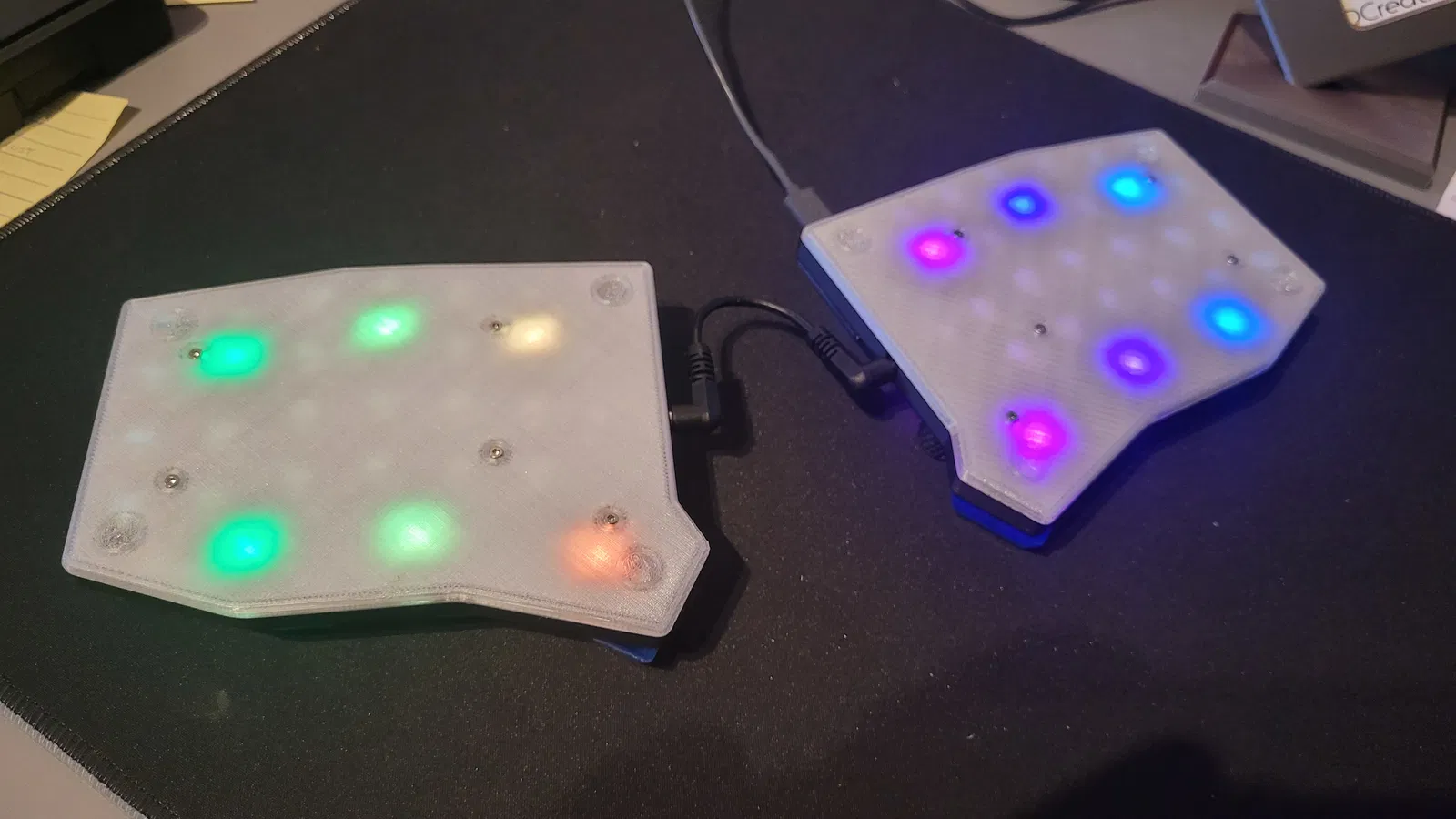

Bạn có thể thấy trong ảnh của mình có các lỗ để lắp chân đế tròn. Mình thấy nó không ổn lắm vì chỉ cần phần cầu in bị lỗi nhẹ thôi là bàn phím sẽ bị cập kênh, nên mình đã loại bỏ thiết kế đó.

Firmware

Mình đã tự viết gần như từ đầu firmware cho bàn phím Sofle sử dụng QMK và Vial, bạn có thể xem tại https://github.com/HitLuca/vial-qmk-sofle. Lưu ý là firmware này chưa quá đầy đủ tính năng hay hoàn hảo, nhưng nó hoạt động tốt cho nhu cầu của mình và mình sẽ cập nhật nếu cần. Đừng ngại nhắn tin cho mình nếu bạn muốn góp ý hoặc đề xuất tính năng mới nhé!
