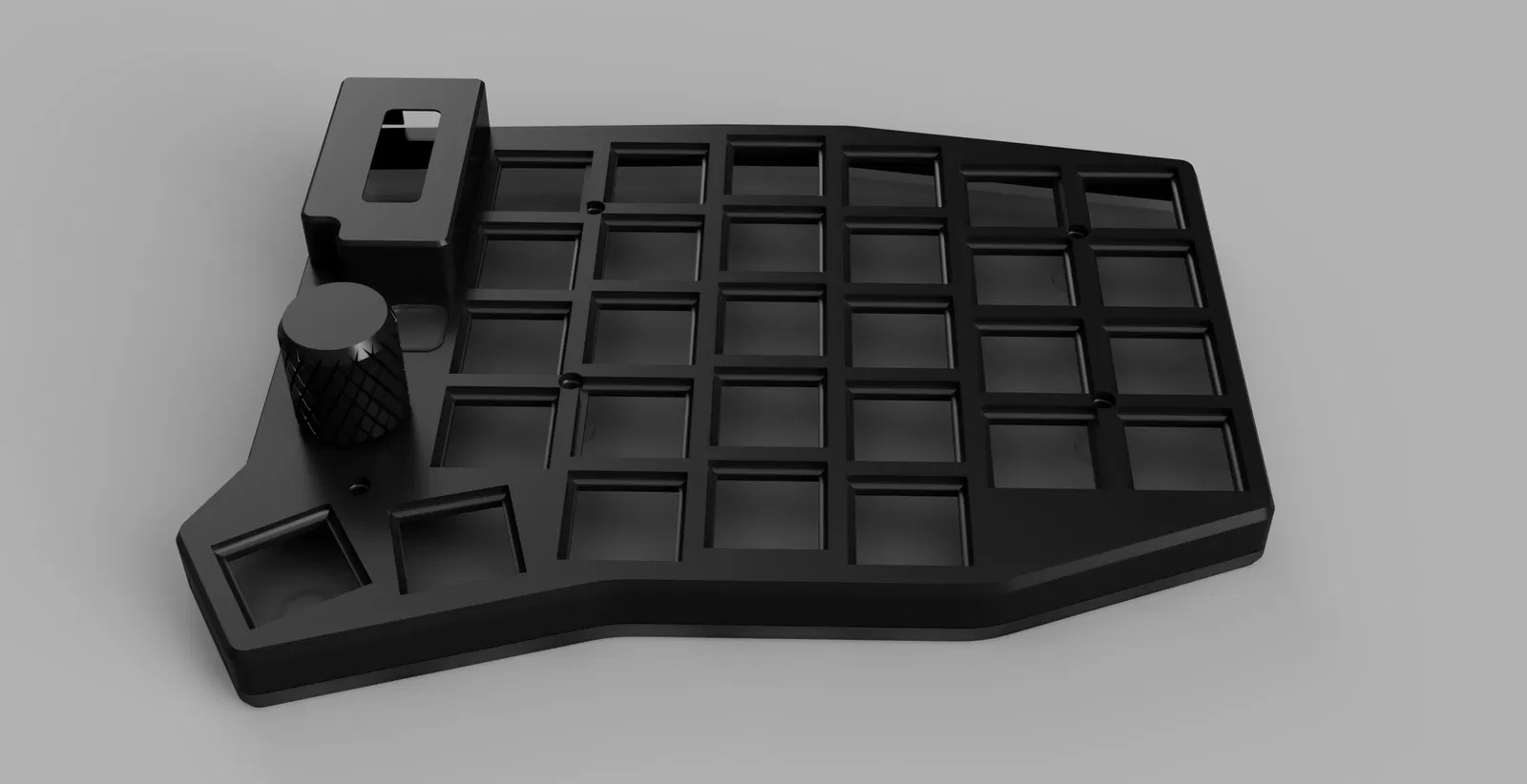

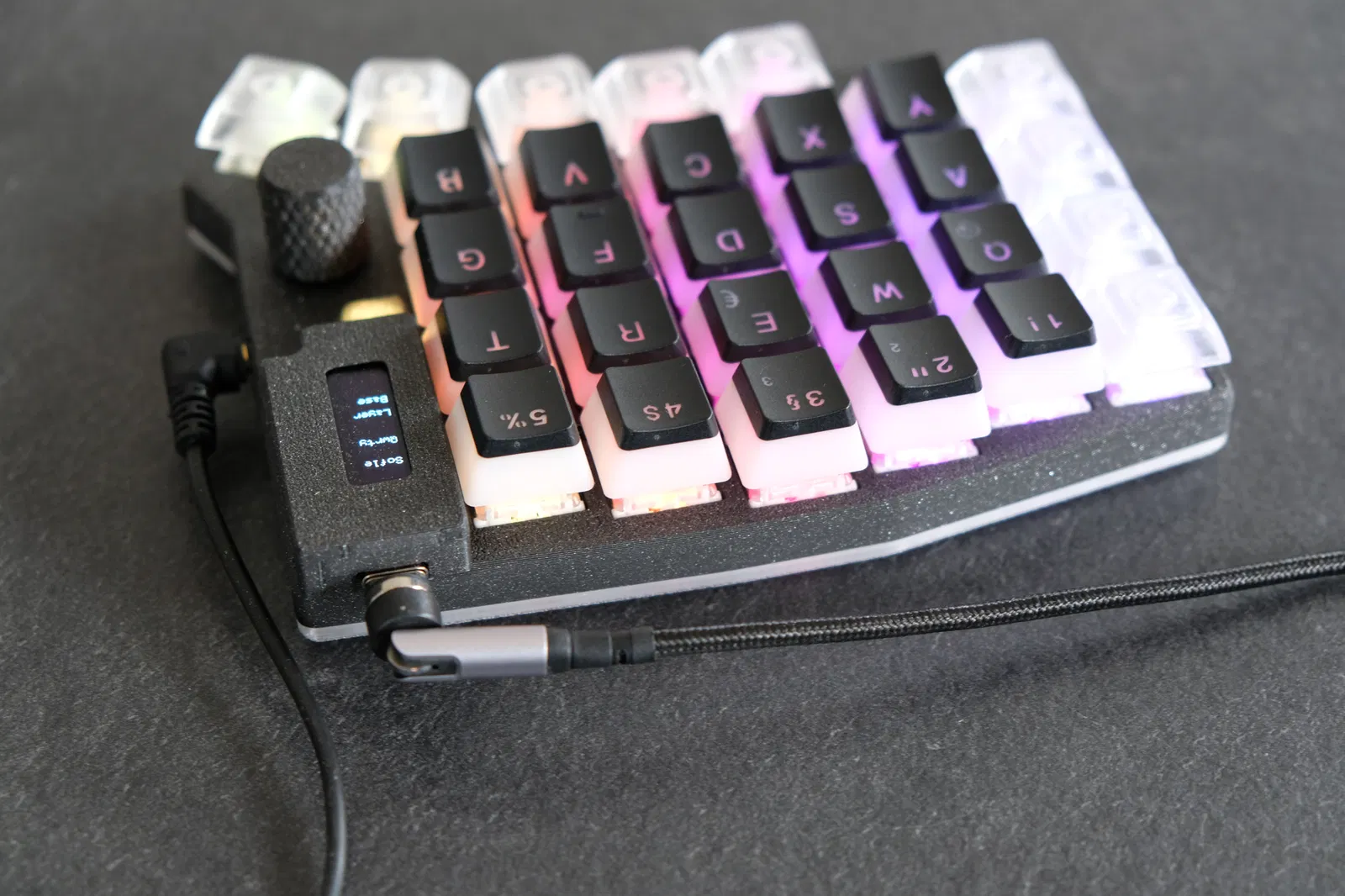

Đây là mẫu vỏ case kín, full body dành cho bàn phím cơ split Sofle RGB.

https://josefadamcik.github.io/SofleKeyboard/build_guide_rgb.html

https://github.com/josefadamcik/SofleKeyboard/tree/master/Sofle_RGB

Các tính năng nổi bật:

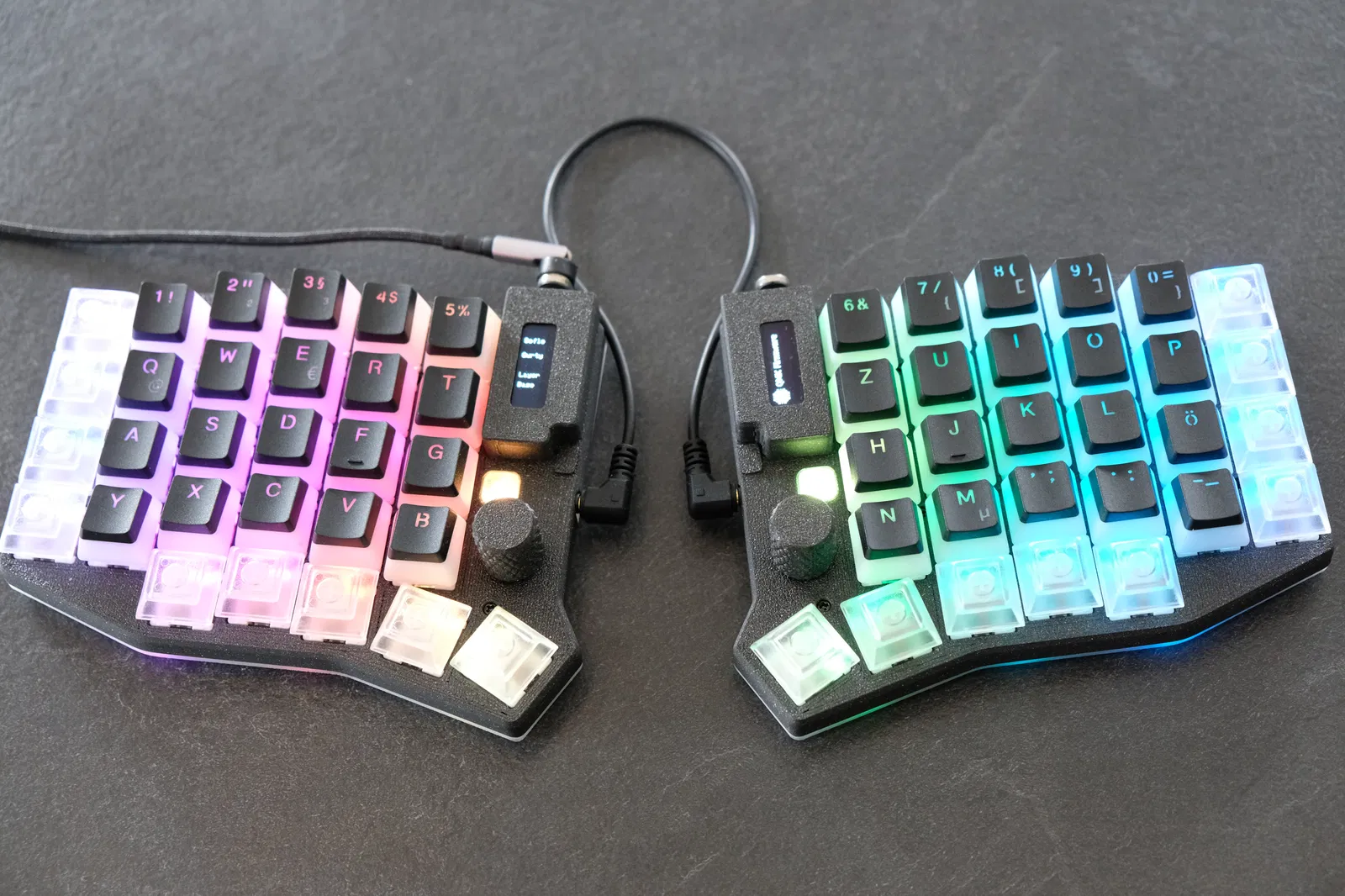

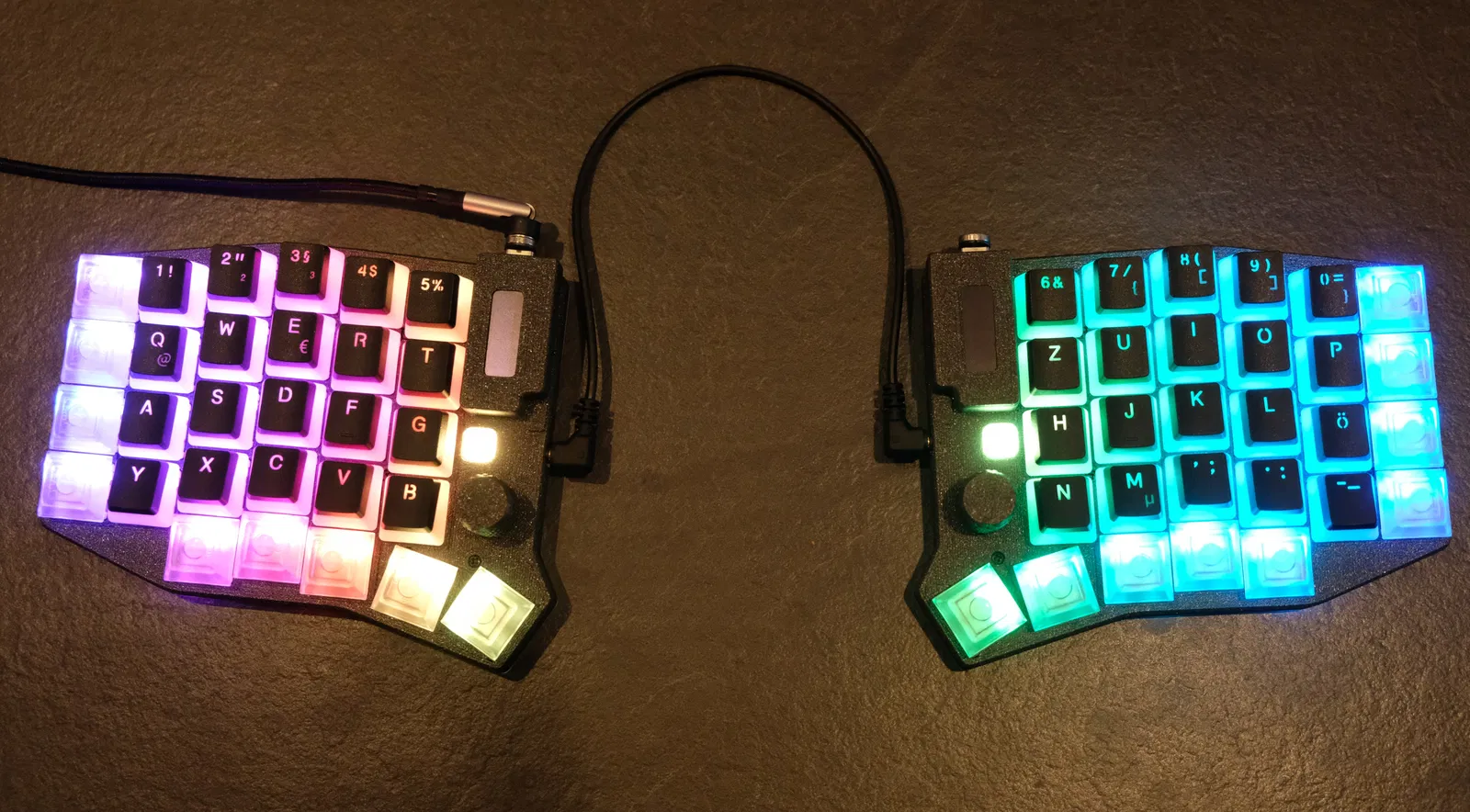

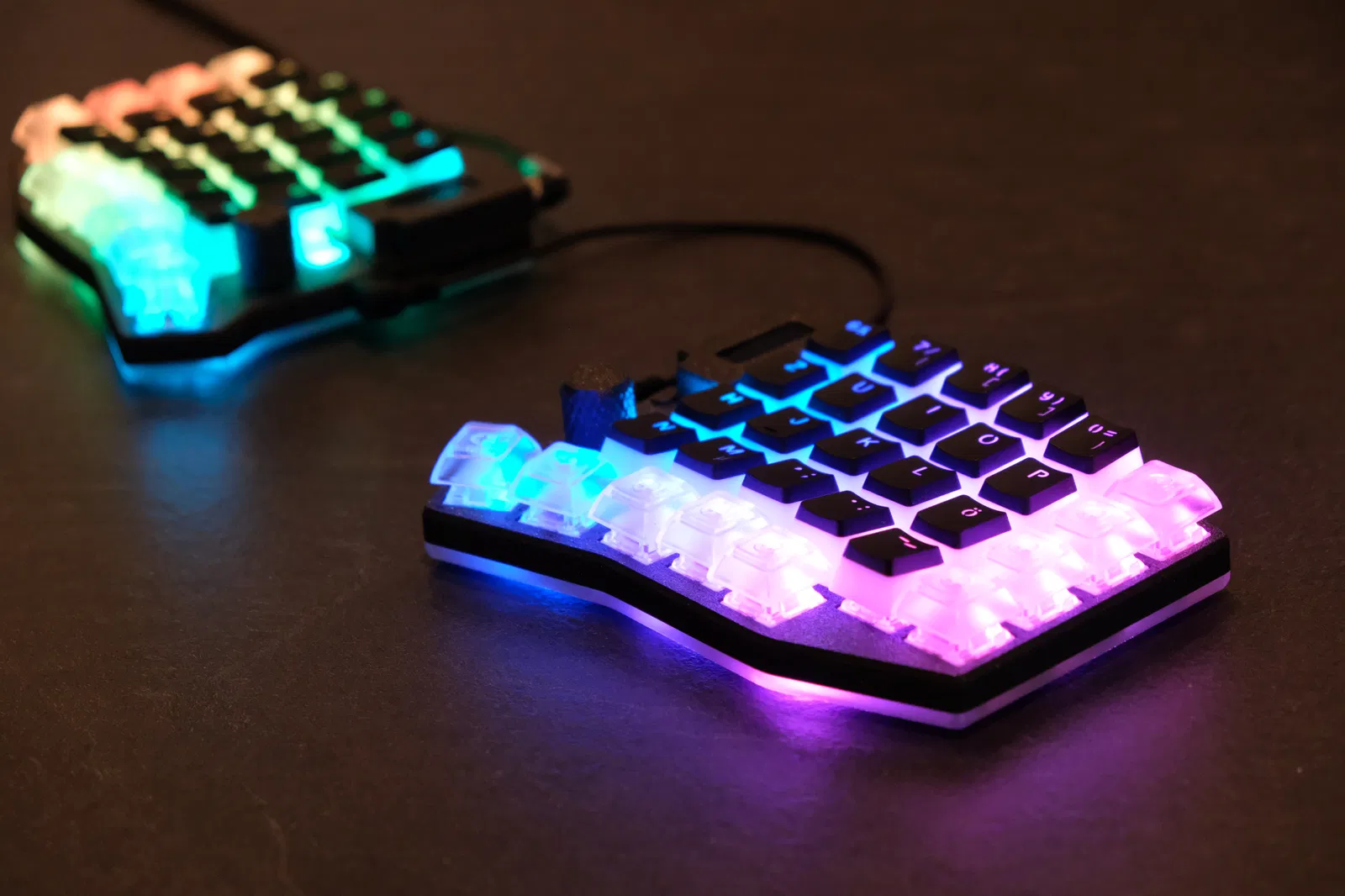

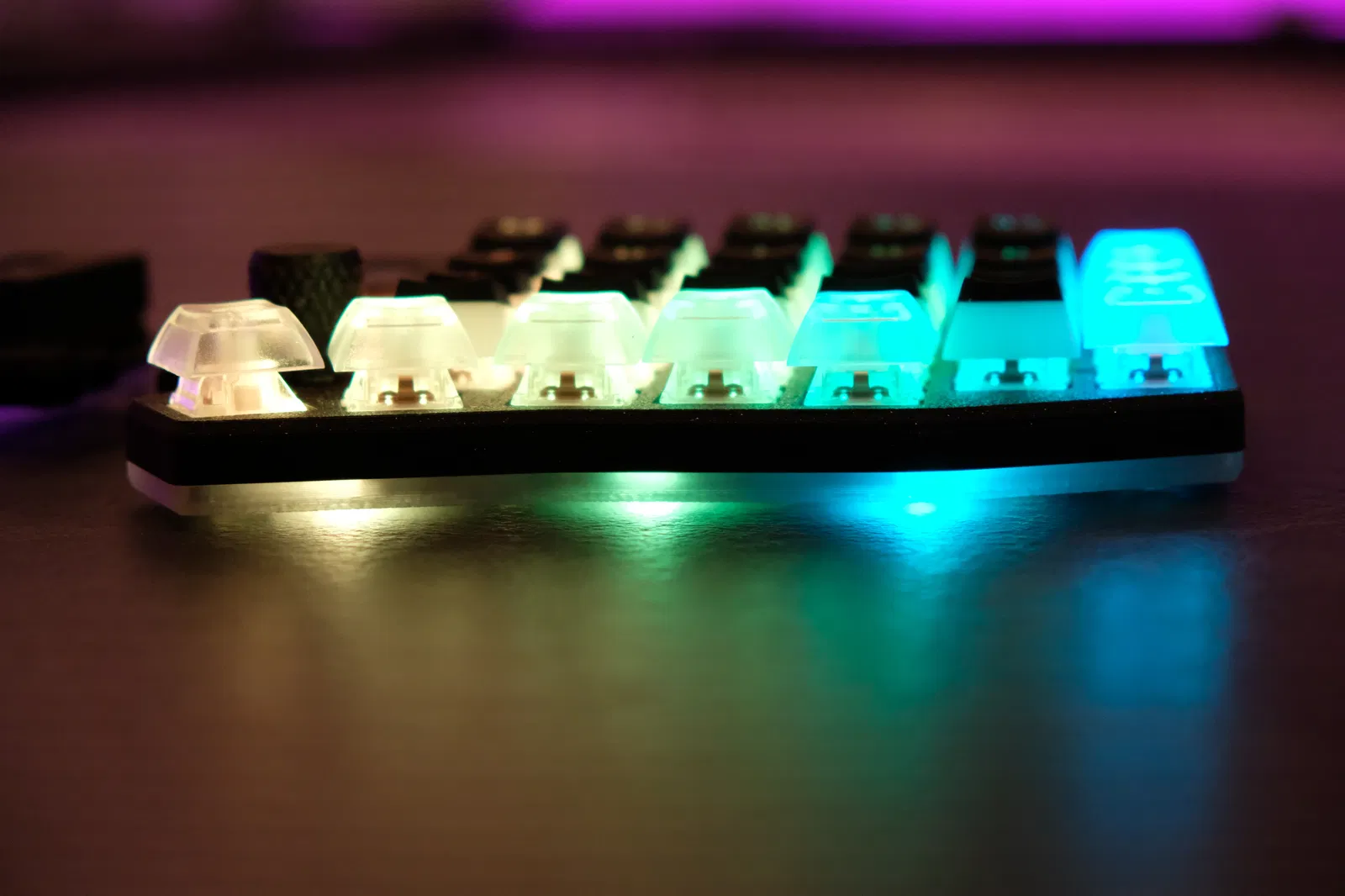

  • Phần đáy trong suốt giúp đèn RGB tỏa sáng lung linh hơn

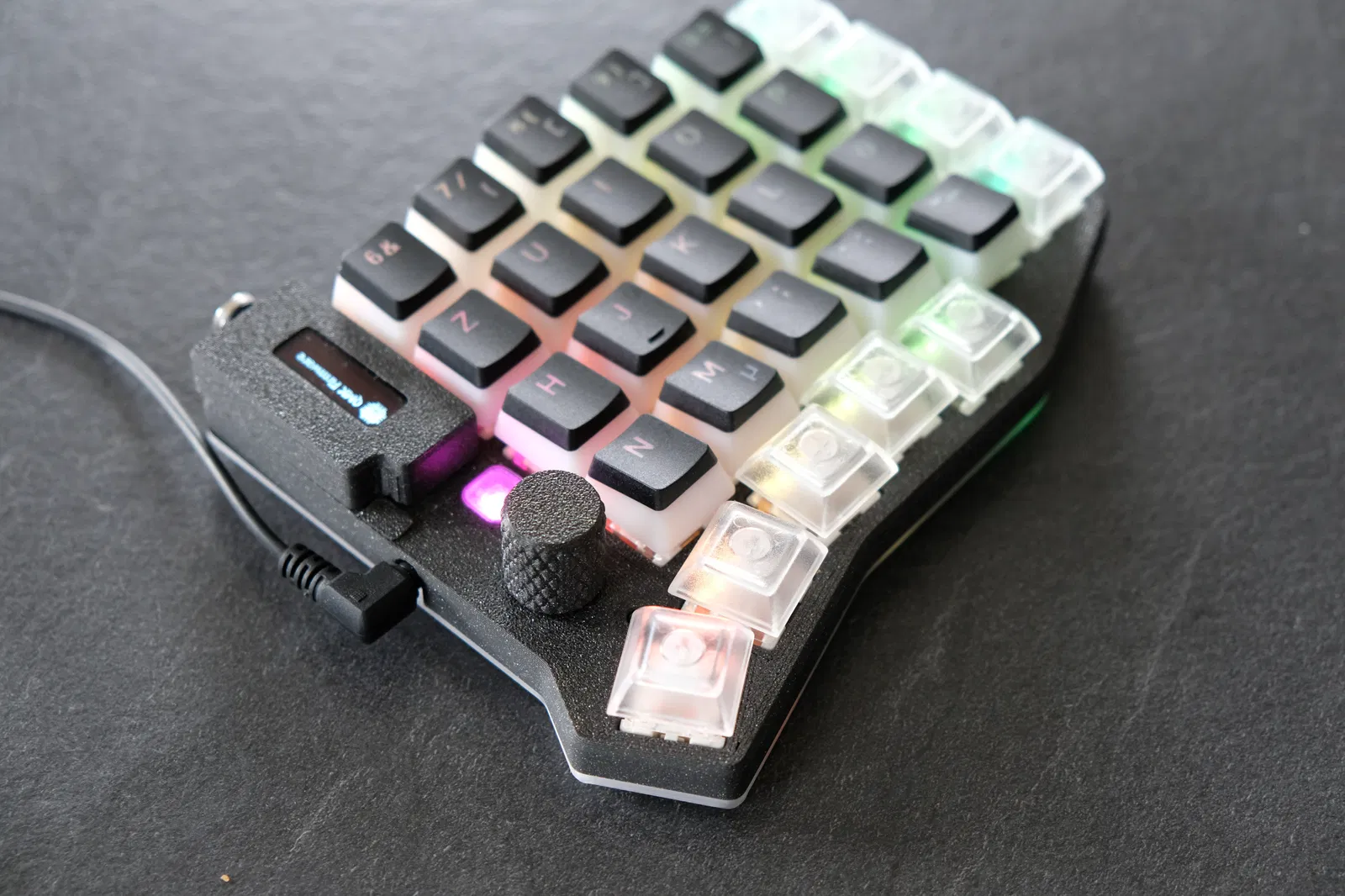

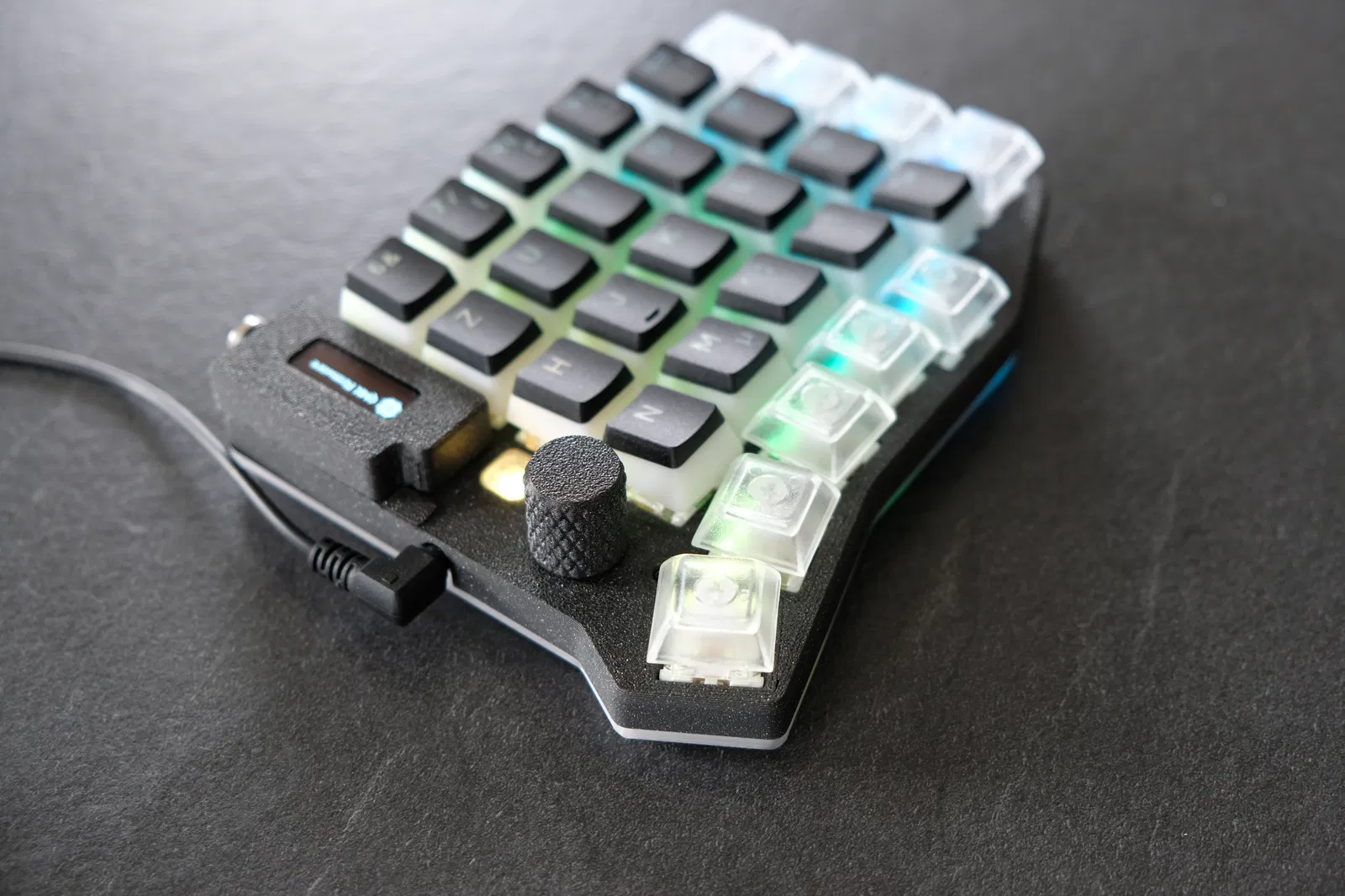

  • Nắp đậy controller bằng nam châm, cực tiện khi muốn tháo lắp hoặc thay thế
  • Có sẵn núm xoay (rotary knob) thiết kế dạng lắp khít (friction fit)
  • Nắp đậy nút reset bằng nam châm

Danh sách linh kiện (BOM) vẫn giống hệt bản Sofle RGB tiêu chuẩn, chỉ cần lưu ý một vài thay đổi nhỏ:

  • Không cần dùng plate trên và dưới
  • Cần 10 nam châm neodymium tròn kích thước 2x1mm mỗi bên (tổng cộng 20 cái)
  • Nên dùng pin header loại chân ngắn cho controller, ví dụ: https://www.aliexpress.com/item/32993269493.html

Mình đã dùng keo 502 để cố định các viên nam châm, mọi người nhớ chú ý cực nam châm cho đúng nhé.

Ngoài ra, mình có tặng kèm thêm một khuôn hỗ trợ (stencil helper). Món này dùng cho stencil khi hàn reflow, bạn có thể đặt kèm khi đặt mạch PCB (ví dụ như JLCPCB). Nhờ có khuôn này mà stencil sẽ nằm phẳng trên bề mặt PCB, giúp việc quét kem hàn dễ dàng và sạch sẽ hơn nhiều.

Thiết kế mẫu này tốn khá nhiều công sức (đây là một trong những dự án modeling lớn nhất của mình từ trước đến nay) nhưng kết quả cuối cùng làm mình rất ưng ý.

File CAD đã được đính kèm, mời các bạn thoải mái tải về để tùy biến (remix) nhé.
