Vòng bi 608 in-place (Print-in-Place)

Vòng bi 608 in-place – Chính xác, bền bỉ và không rắc rối

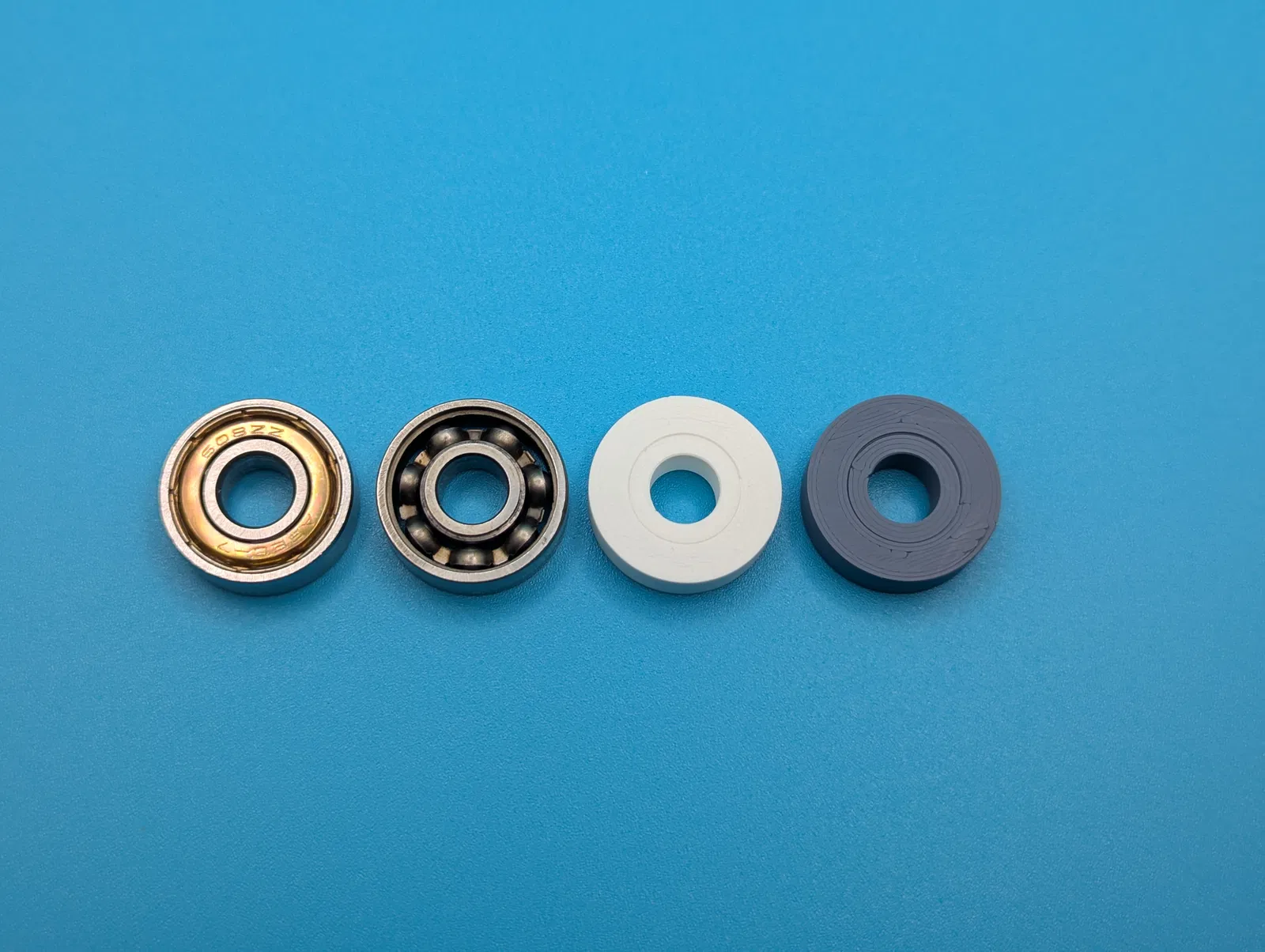

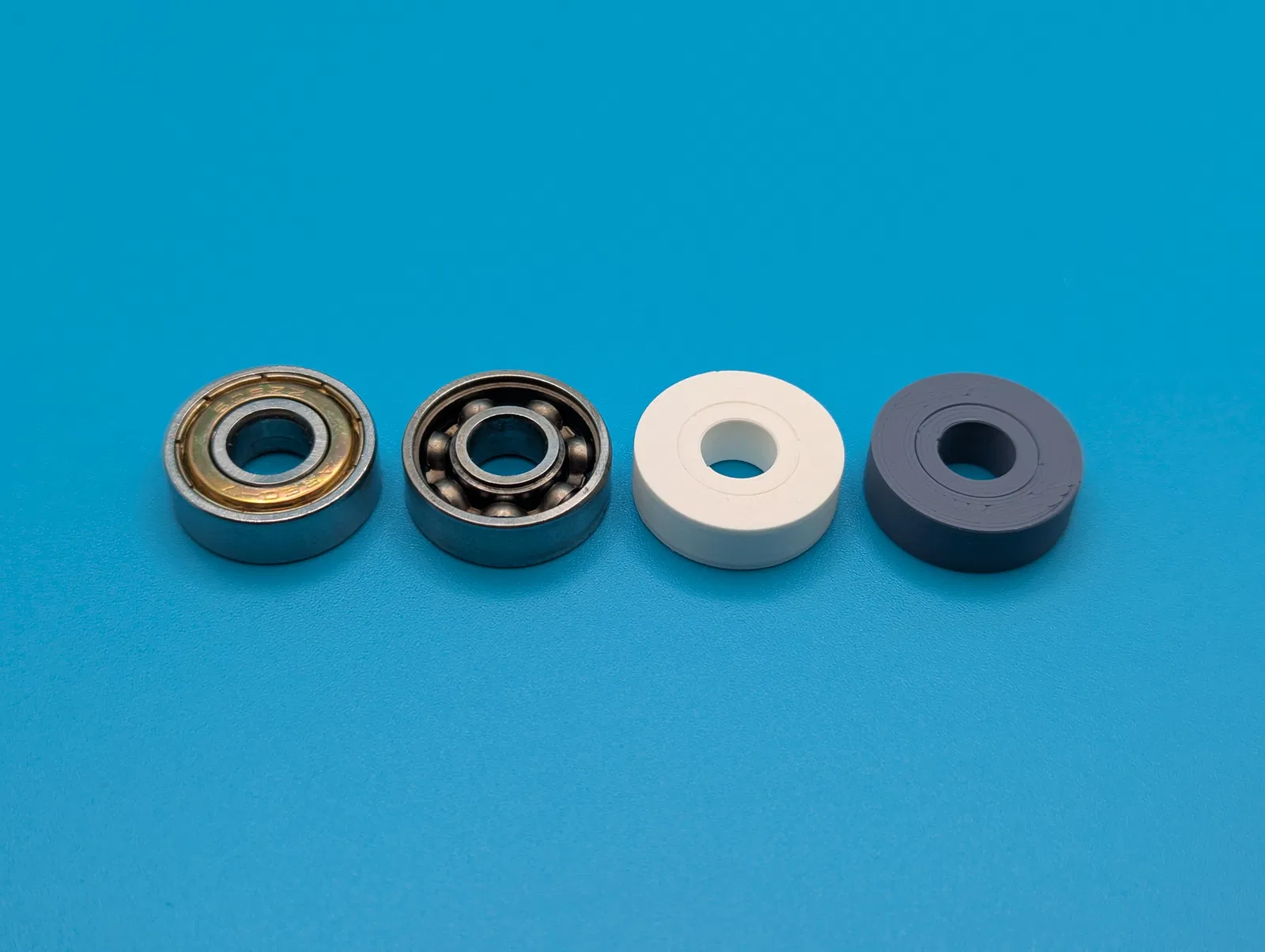

Mặc dù mình luôn khuyên dùng loại Vòng bi 608 hở cho các dự án cần độ ma sát cực thấp, nhưng đôi khi chúng ta không phải lúc nào cũng có sẵn loại vòng bi này. Đó là lý do tại sao mình thiết kế ra mẫu vòng bi 608 in-place (in liền khối) này.

Thiết kế này giải quyết các vấn đề thường gặp ở những mẫu vòng bi in 3D khác, đồng thời mang lại độ chính xác và độ tin cậy cao.

Dưới đây là những điểm nổi bật:

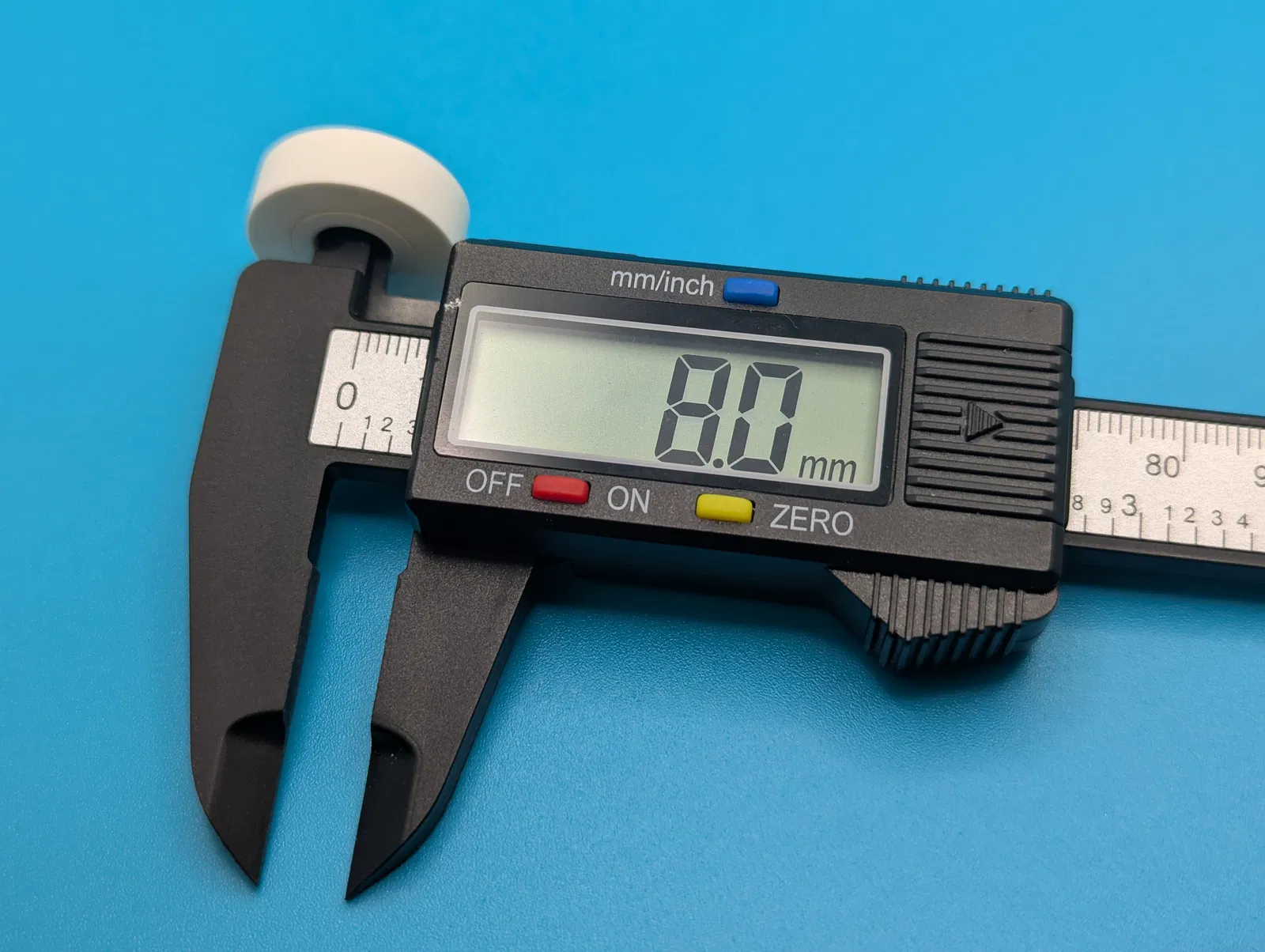

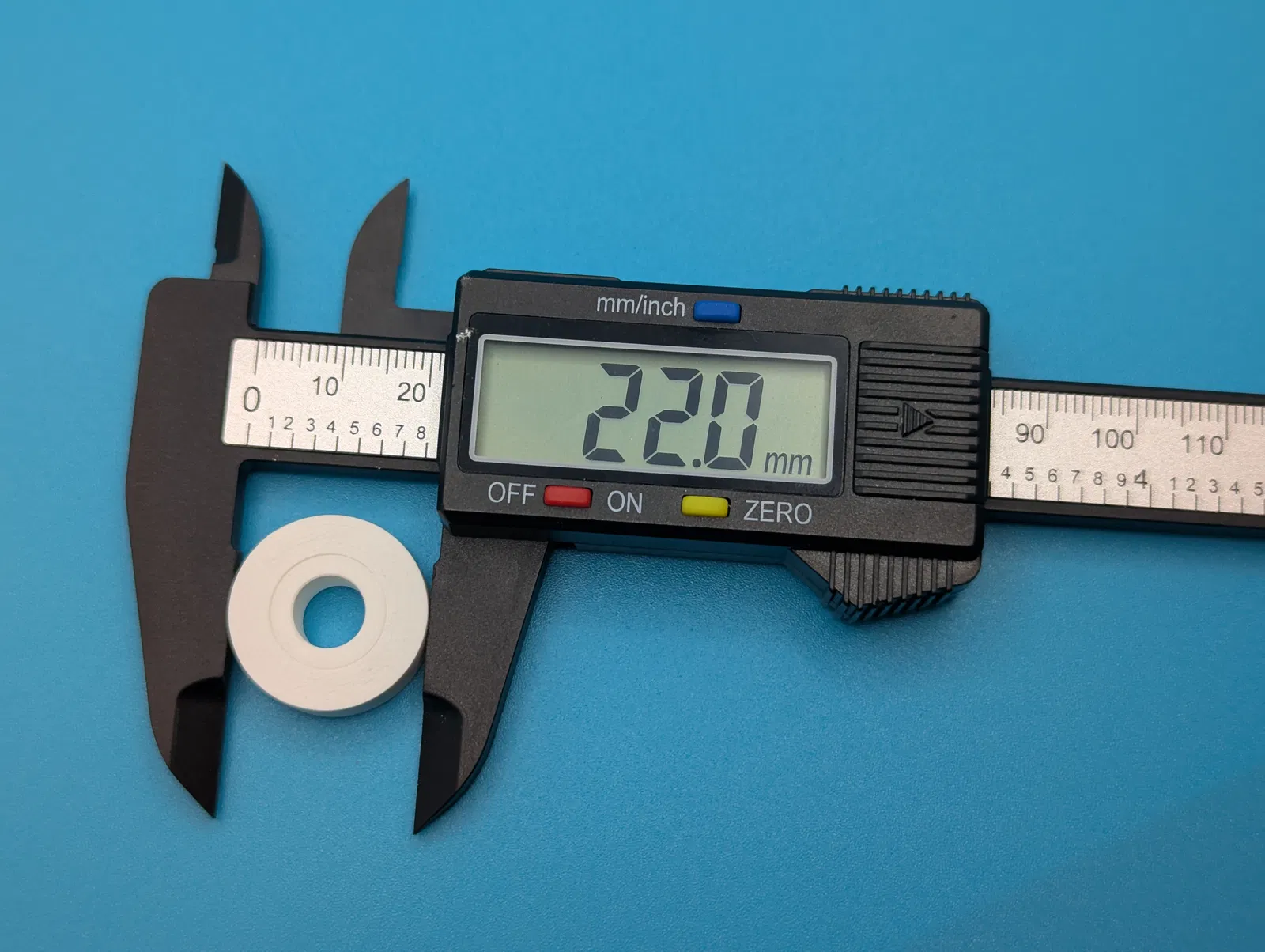

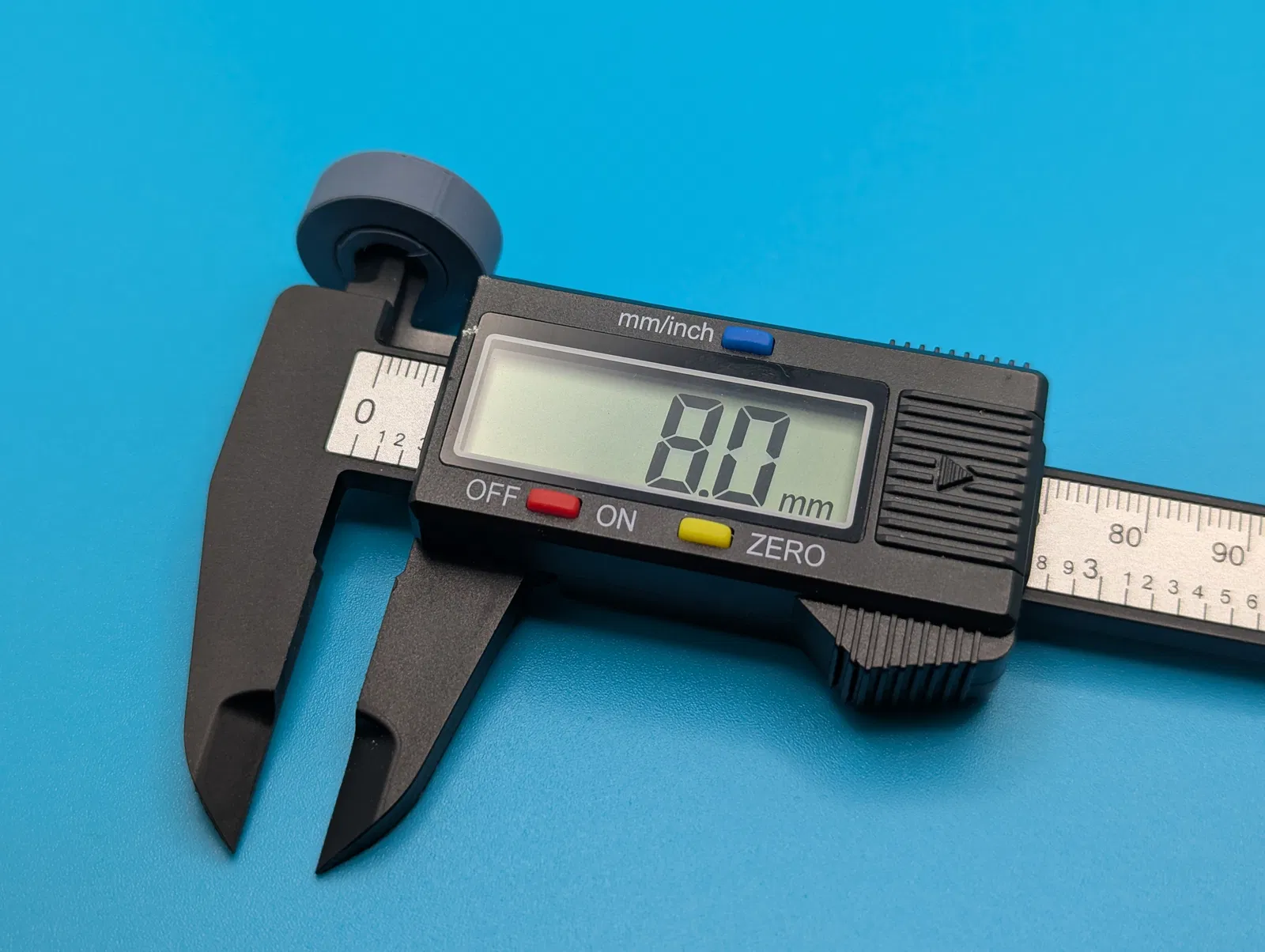

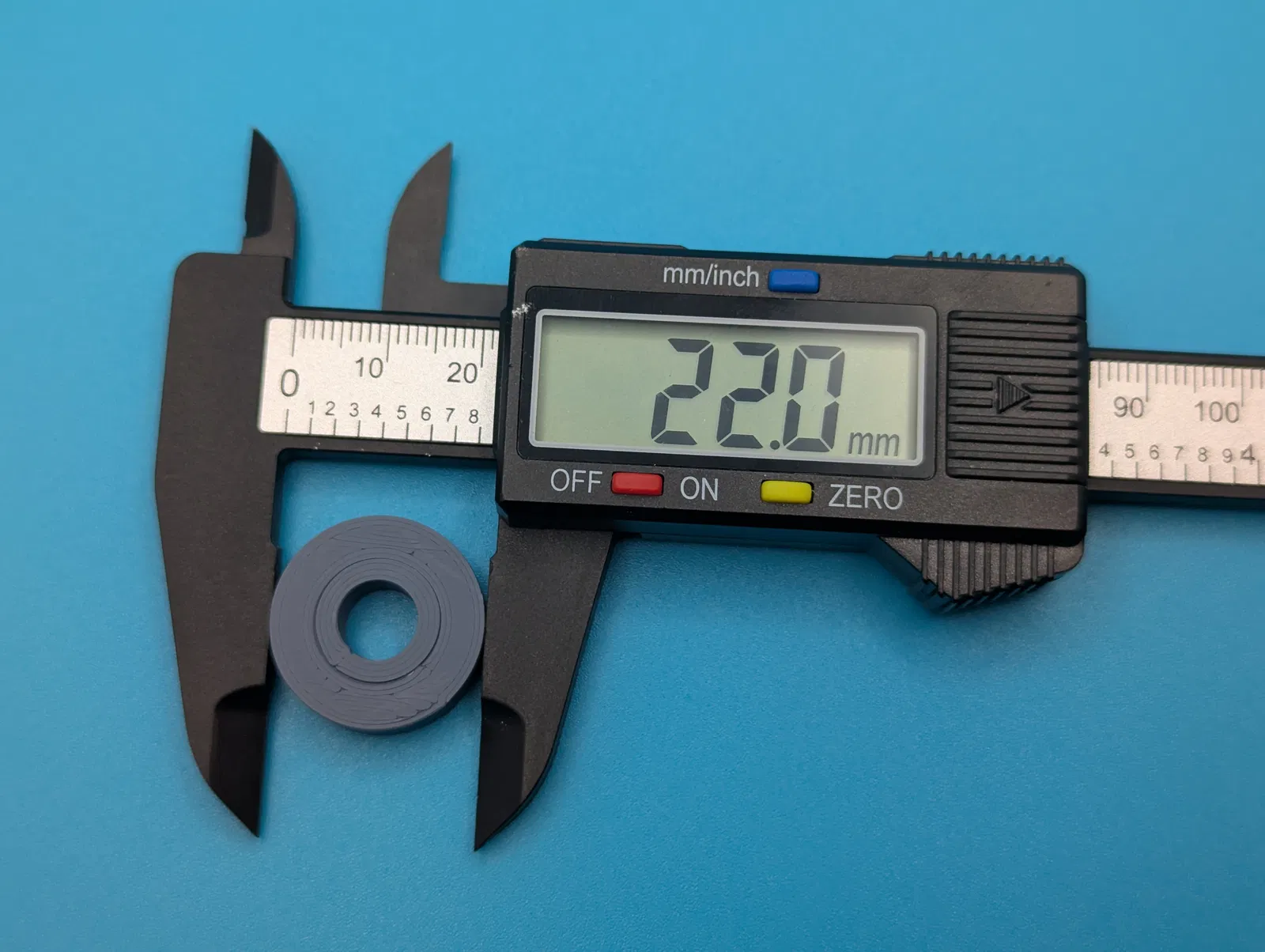

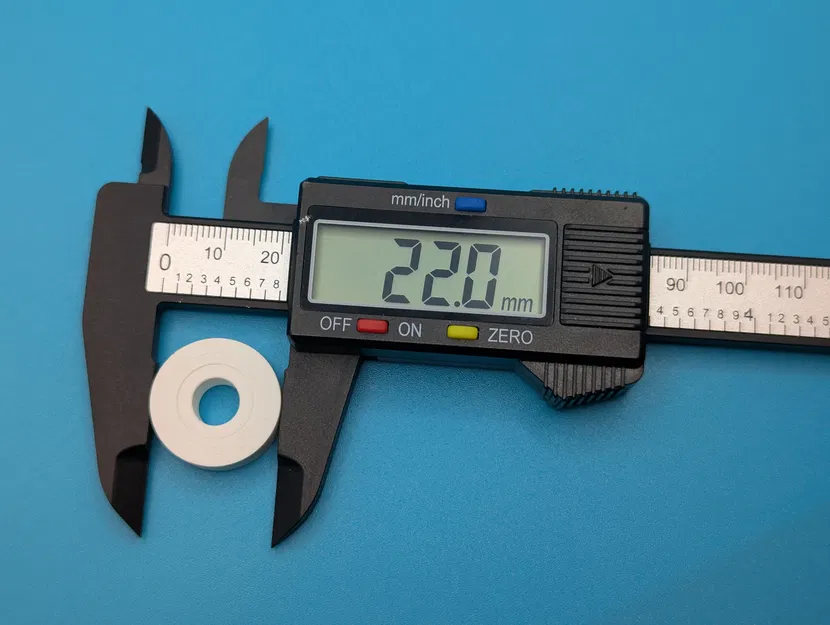

• Thiết kế từ thực tế: Được phát triển cho một dự án cần đường kính trong chính xác cao, mẫu này đã bù trừ cho độ rộng đường nét 0.42mm mặc định của các loại đầu phun 0.4mm tiêu chuẩn, một yếu tố thường bị bỏ qua trong các thiết kế khác.

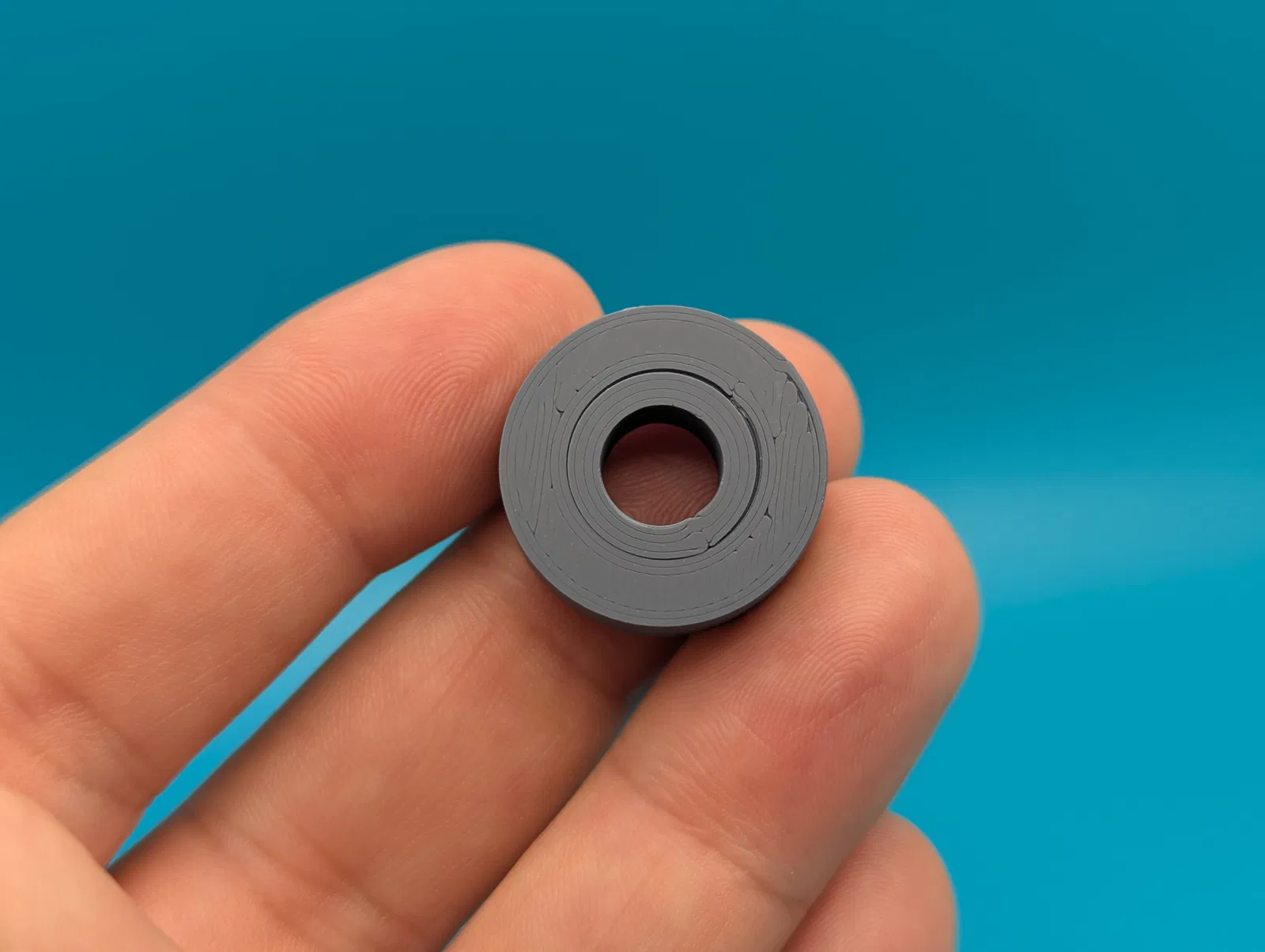

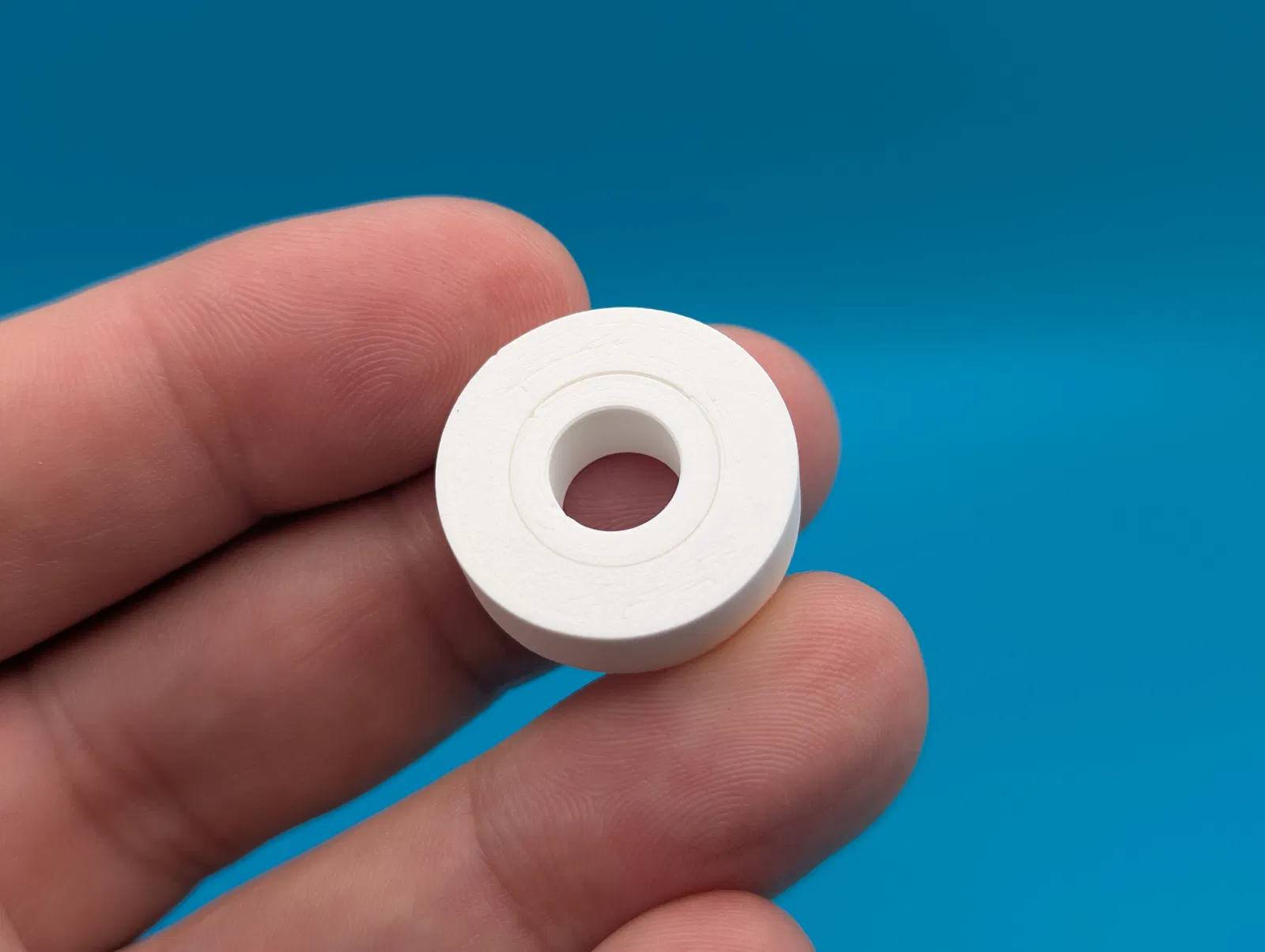

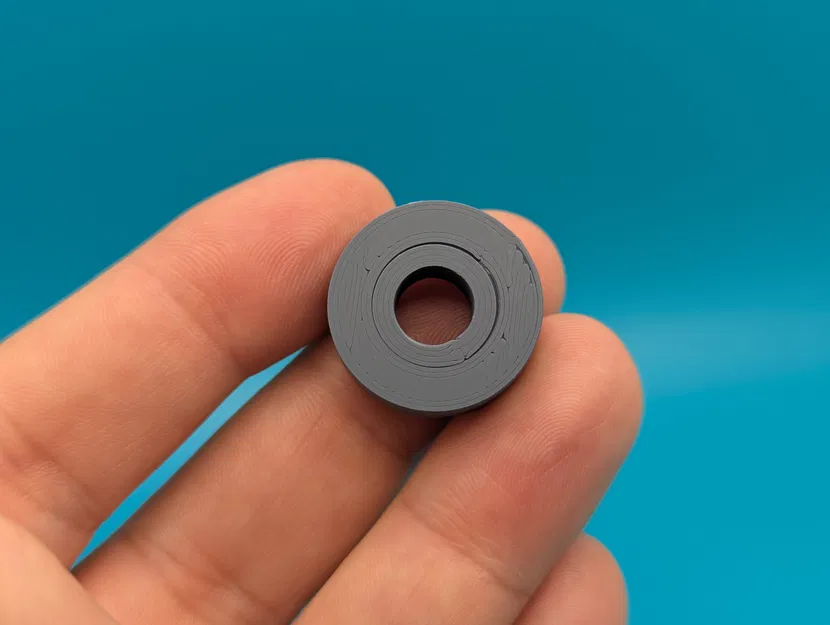

• Dung sai được tinh chỉnh: Với khe hở 0.3mm giữa vòng trong và vòng ngoài, thiết kế giúp giảm thiểu nguy cơ bị dính các bộ phận mà vẫn đảm bảo vận hành trơn tru. Khi mới in xong, bạn có thể cần lay nhẹ và xoay mạnh để vòng bi bắt đầu chuyển động.
• Cấu trúc in cân bằng: Mình đã rất chú trọng vào cấu hình in để đảm bảo số lượng tường cân đối và phân bổ lớp in đồng đều. Ví dụ, cả lớp trên và lớp dưới đều được thiết kế dày chính xác ba lớp.
• Chắc chắn và không ma sát: Vòng trong với 4 lớp tường giúp tăng độ bền, đồng thời thiết kế này tránh các yếu tố làm tăng ma sát như việc in các viên bi rời bên trong.

Đây là giải pháp mạnh mẽ và chính xác cho các dự án cần bộ phận chuyển động đáng tin cậy, được tối ưu hóa để in 3D một cách dễ dàng với những tính toán thiết kế kỹ lưỡng.

Giấy phép CC-BY-NC-SA thân thiện với cộng đồng

Mình rất tâm huyết với giấy phép CC-BY-NC-SA vì nó thúc đẩy sự sáng tạo và hợp tác trong cộng đồng của chúng ta. Bằng cách cho phép chia sẻ các bản phái sinh với cùng điều kiện, chúng ta có thể cùng nhau phát triển dựa trên thành công của nhau!

Rất mong nhận được phản hồi!

Mình rất khuyến khích mọi người để lại bình luận, gợi ý để giúp cải thiện mô hình này hơn nữa. Nếu bạn khám phá ra cấu hình in hoặc kỹ thuật nào giúp tăng hiệu suất, hy vọng bạn sẽ chia sẻ với cộng đồng để mọi người cùng có lợi và phát triển nhé!
