Case cho kit bàn phím SofleRGB AliExpress DIY
Mẫu case thiết kế riêng cho kit bàn phím SofleRGB PandaKB từ AliExpress. Hỗ trợ lắp đặt màn hình Nice!View và sử dụng sợi nhựa PETG để dẫn sáng LED. File nguồn FreeCAD được đính kèm đầy đủ để mọi người tiện chỉnh sửa.
Mô tả
Cảm ơn @Hans đã chia sẻ mẫu gốc mà mình đã dựa vào để thiết kế bản này.

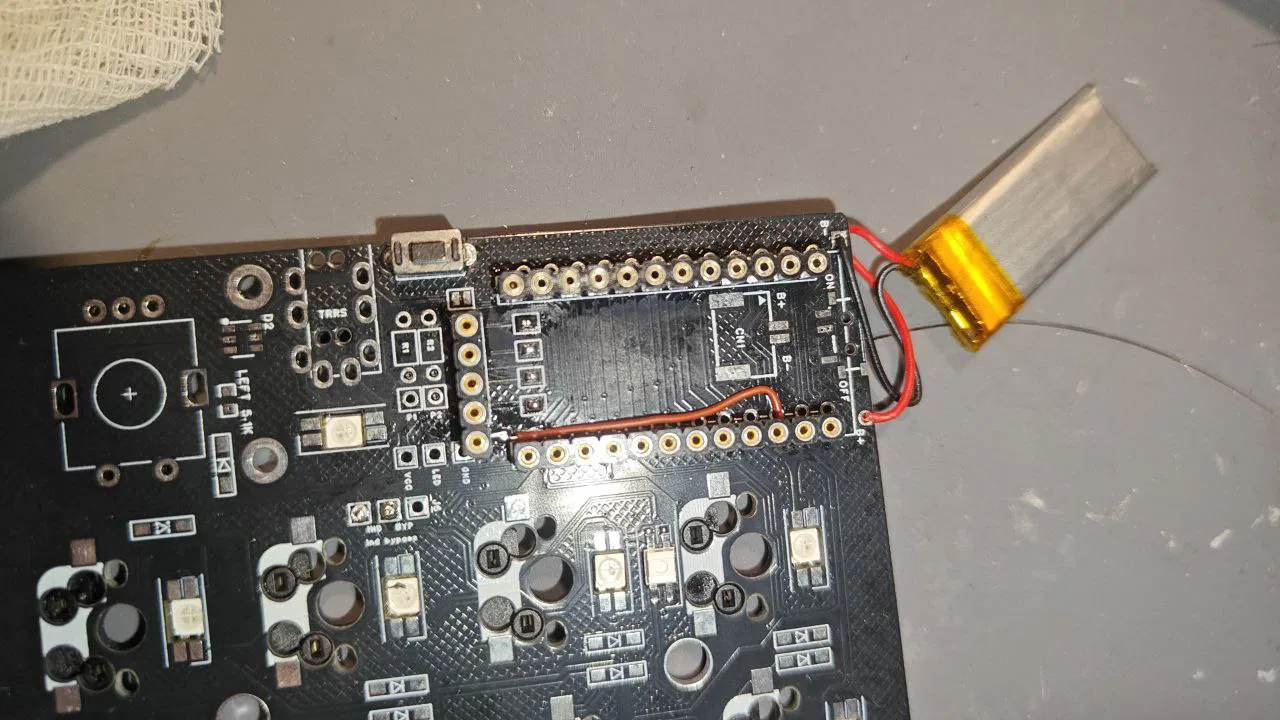

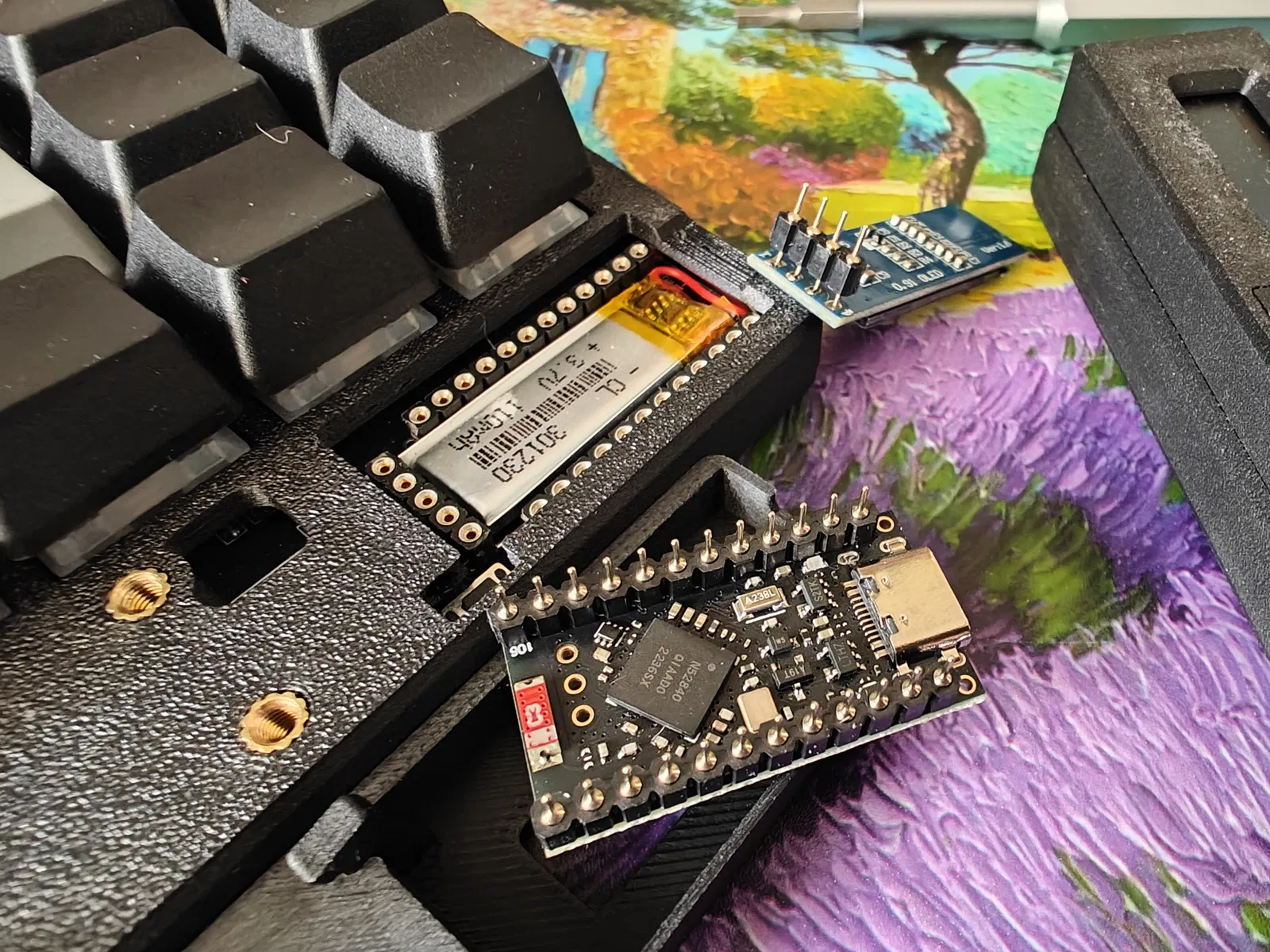

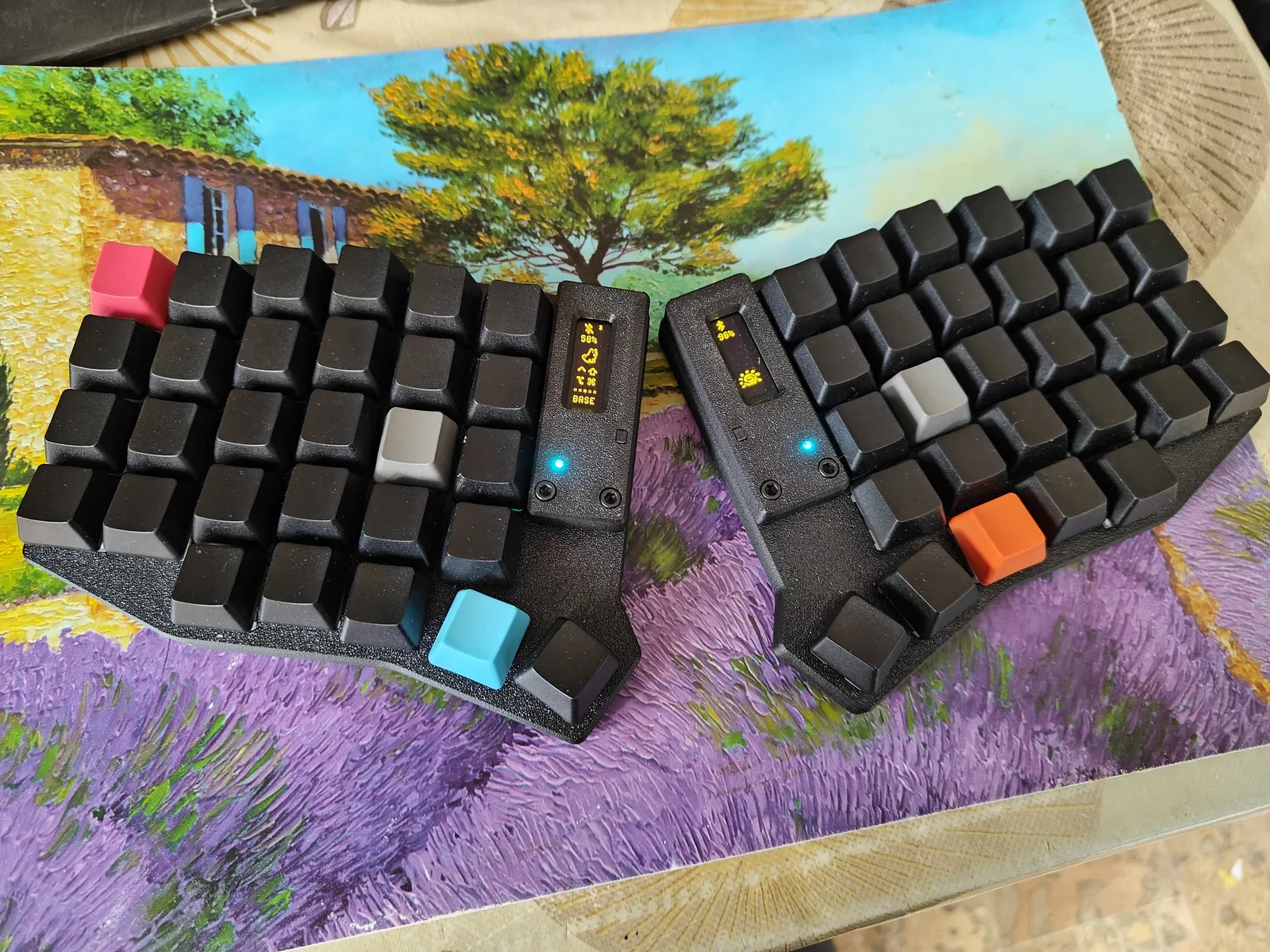

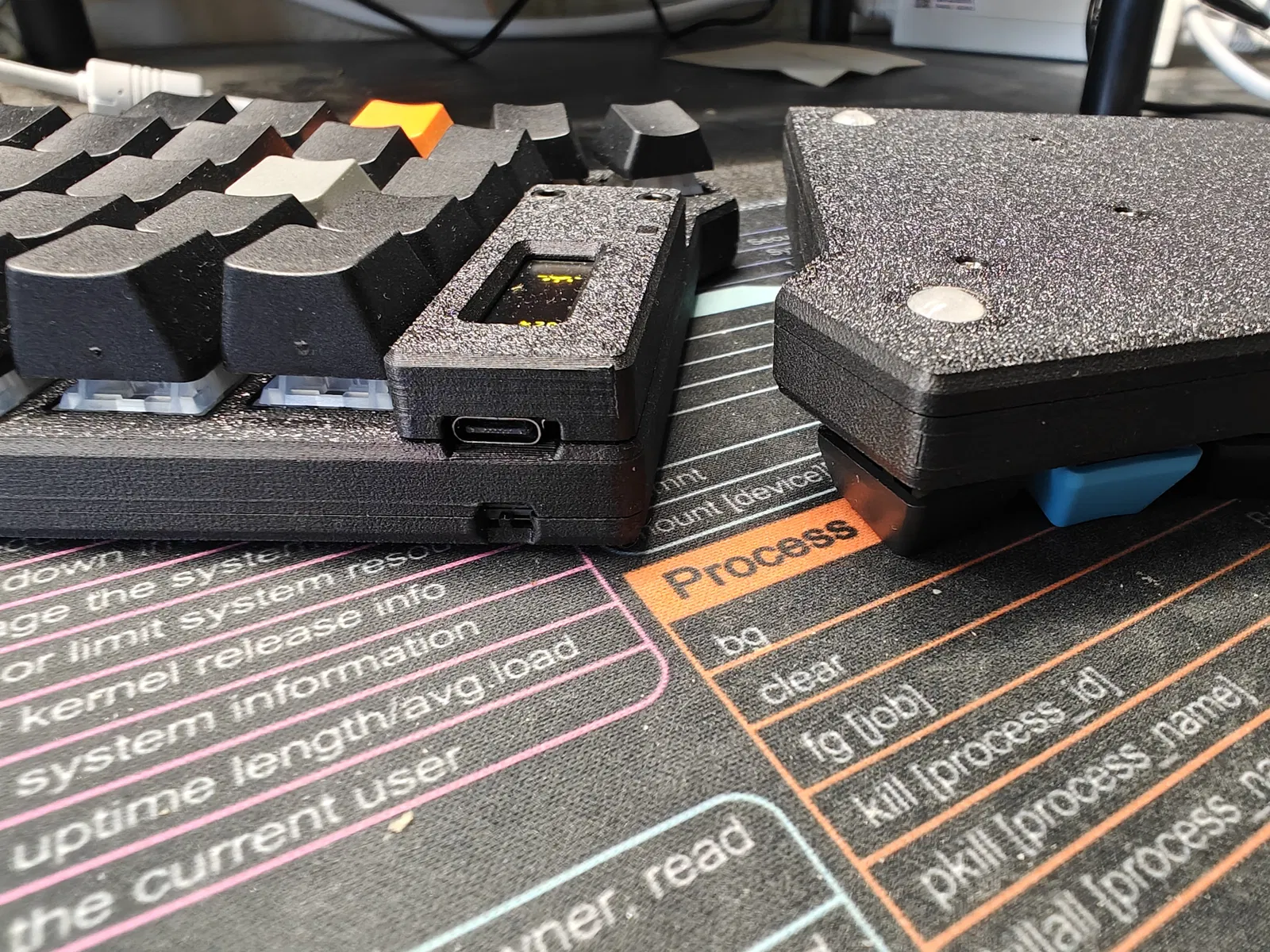

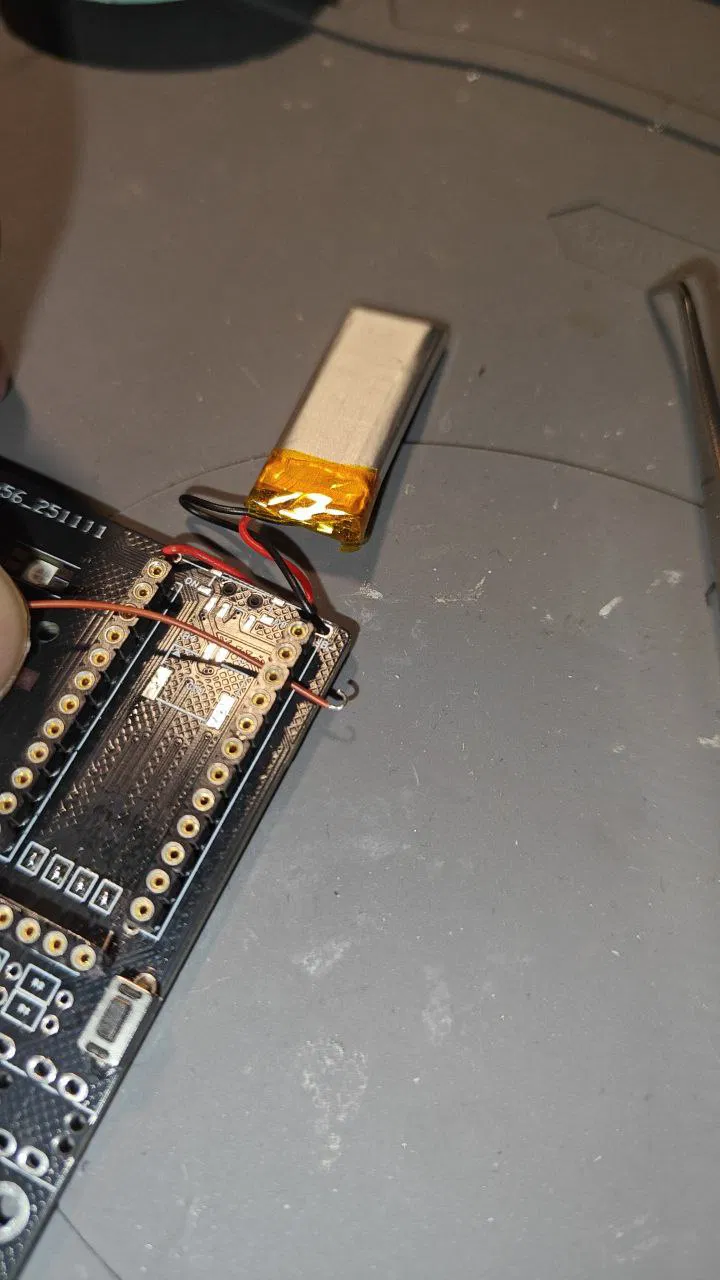

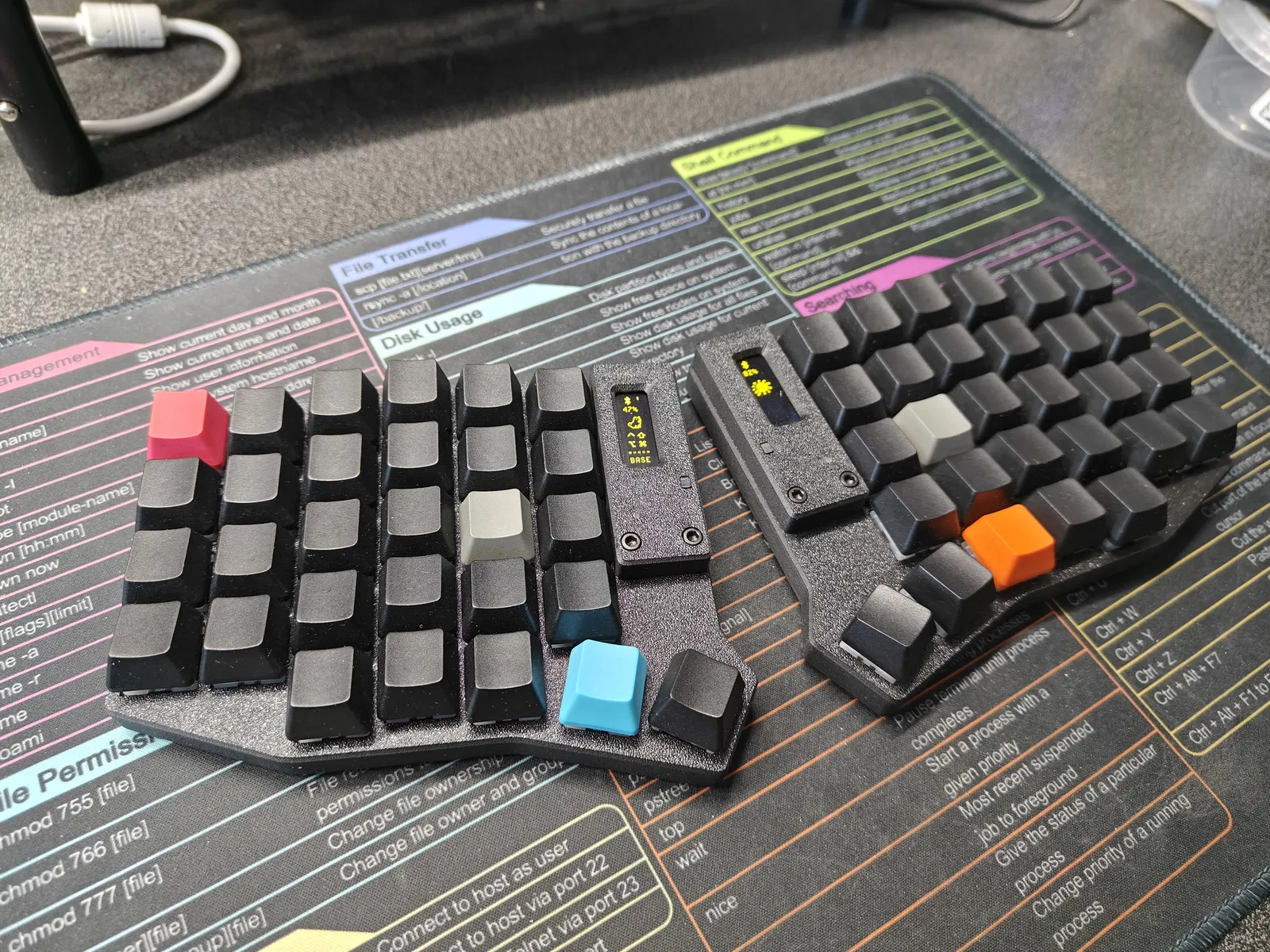

PCB này có thể lắp ráp theo nhiều cách khác nhau, phiên bản của mình được thể hiện qua các hình ảnh đính kèm.

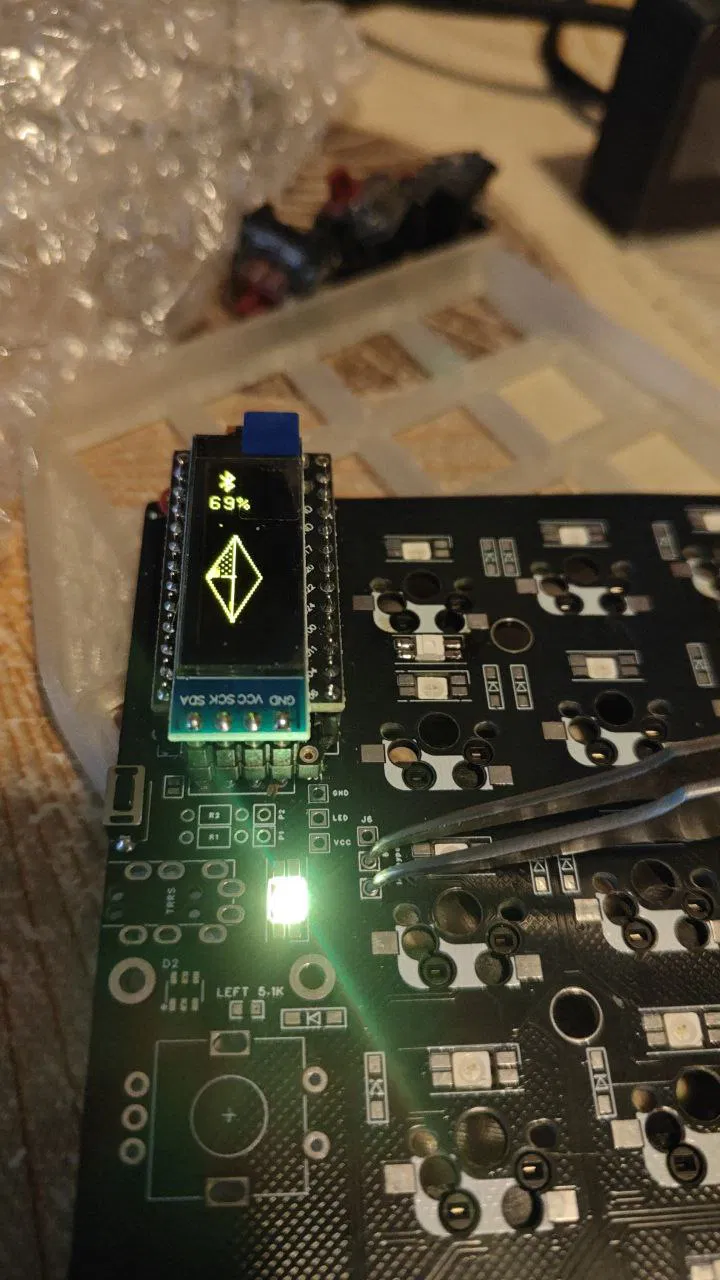

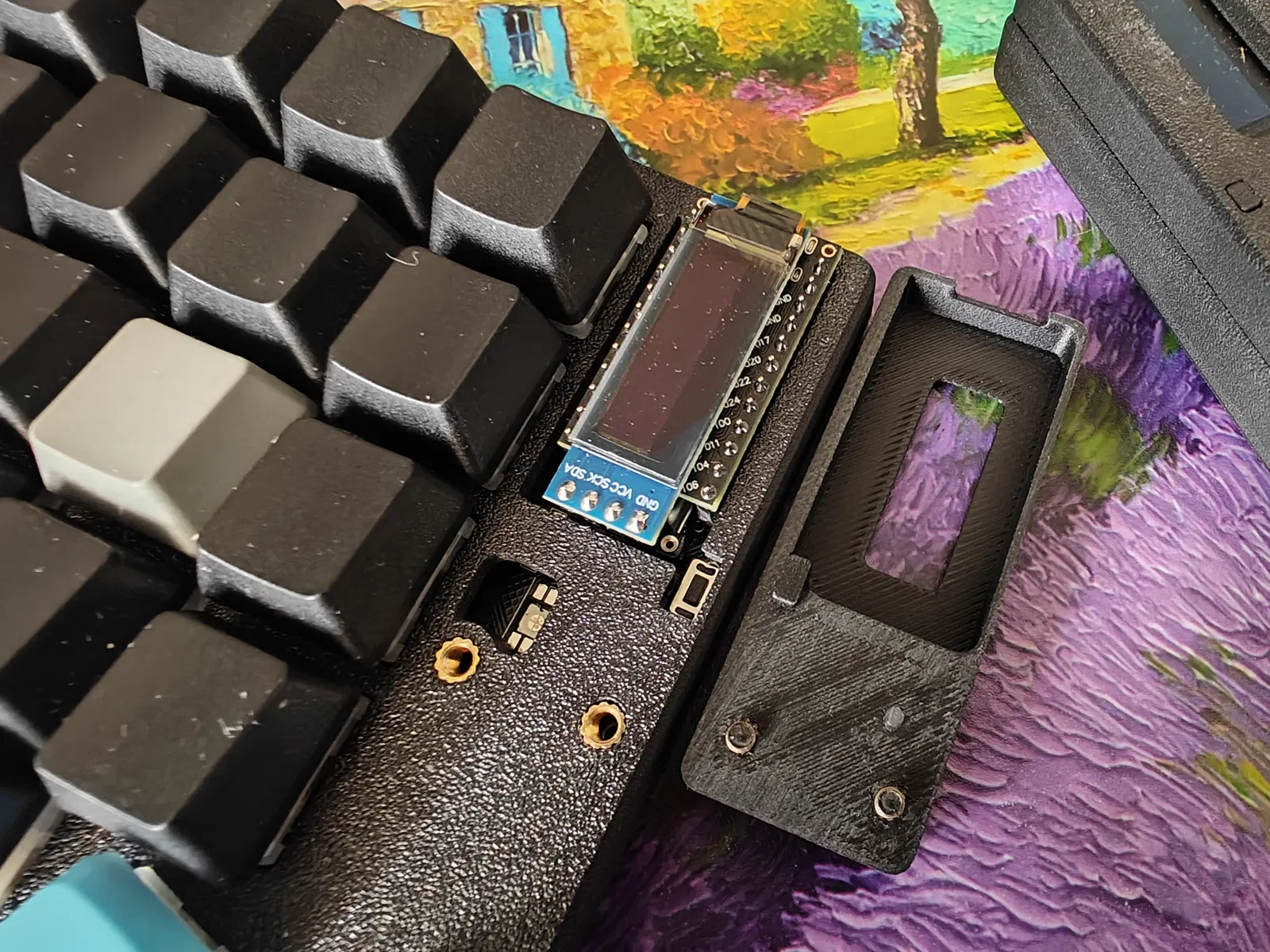

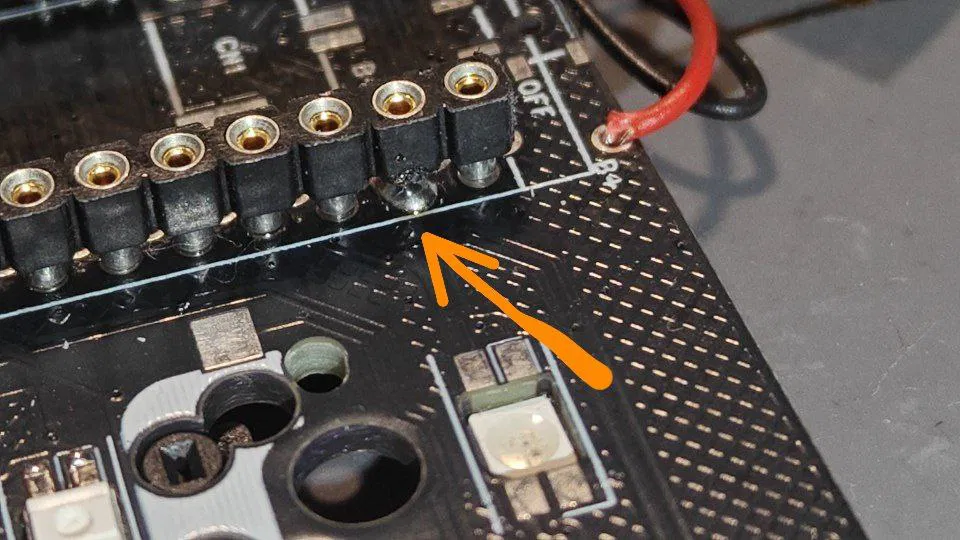

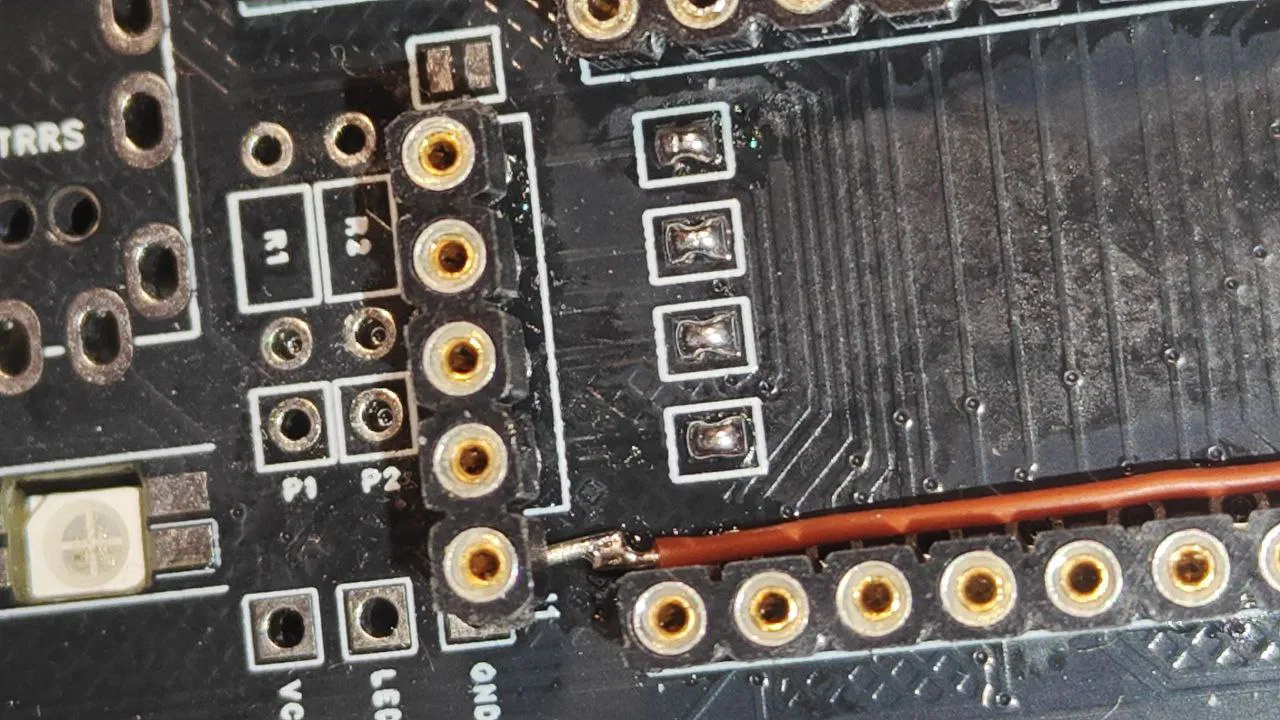

Mình có thêm một chân cắm vào đầu nối màn hình để thử nghiệm với màn hình Nice!View. Mọi người xem chi tiết trong ảnh nhé.

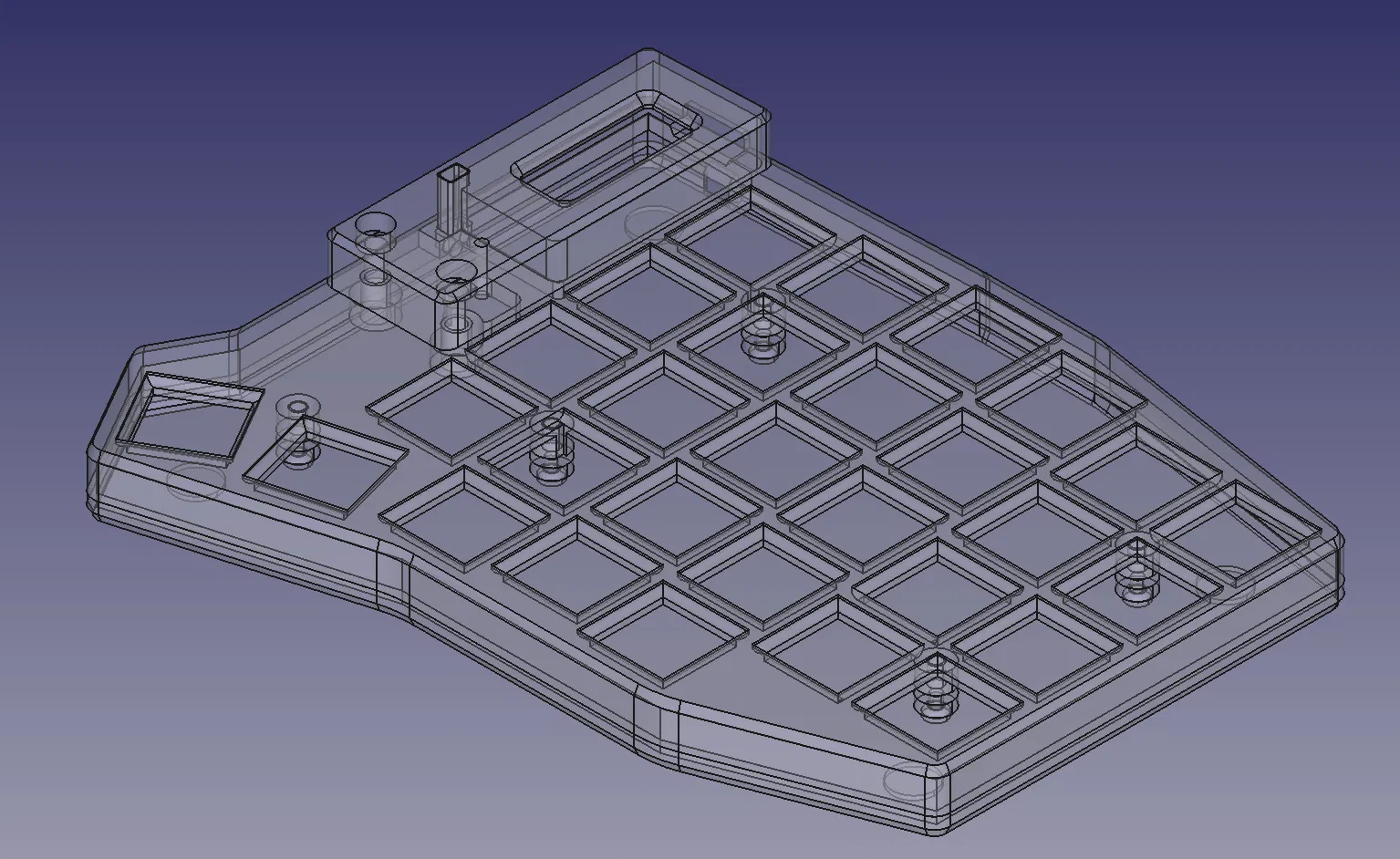

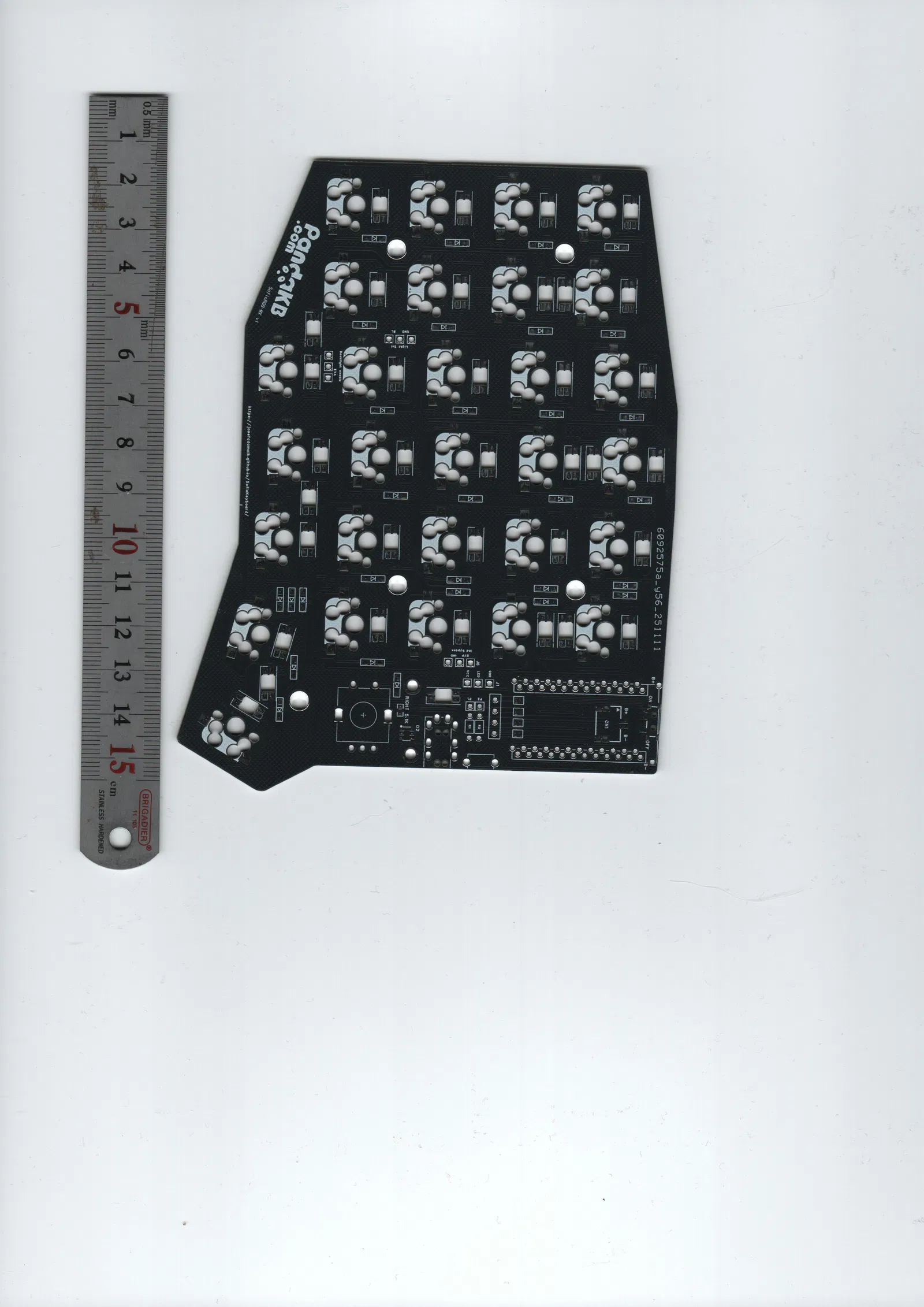

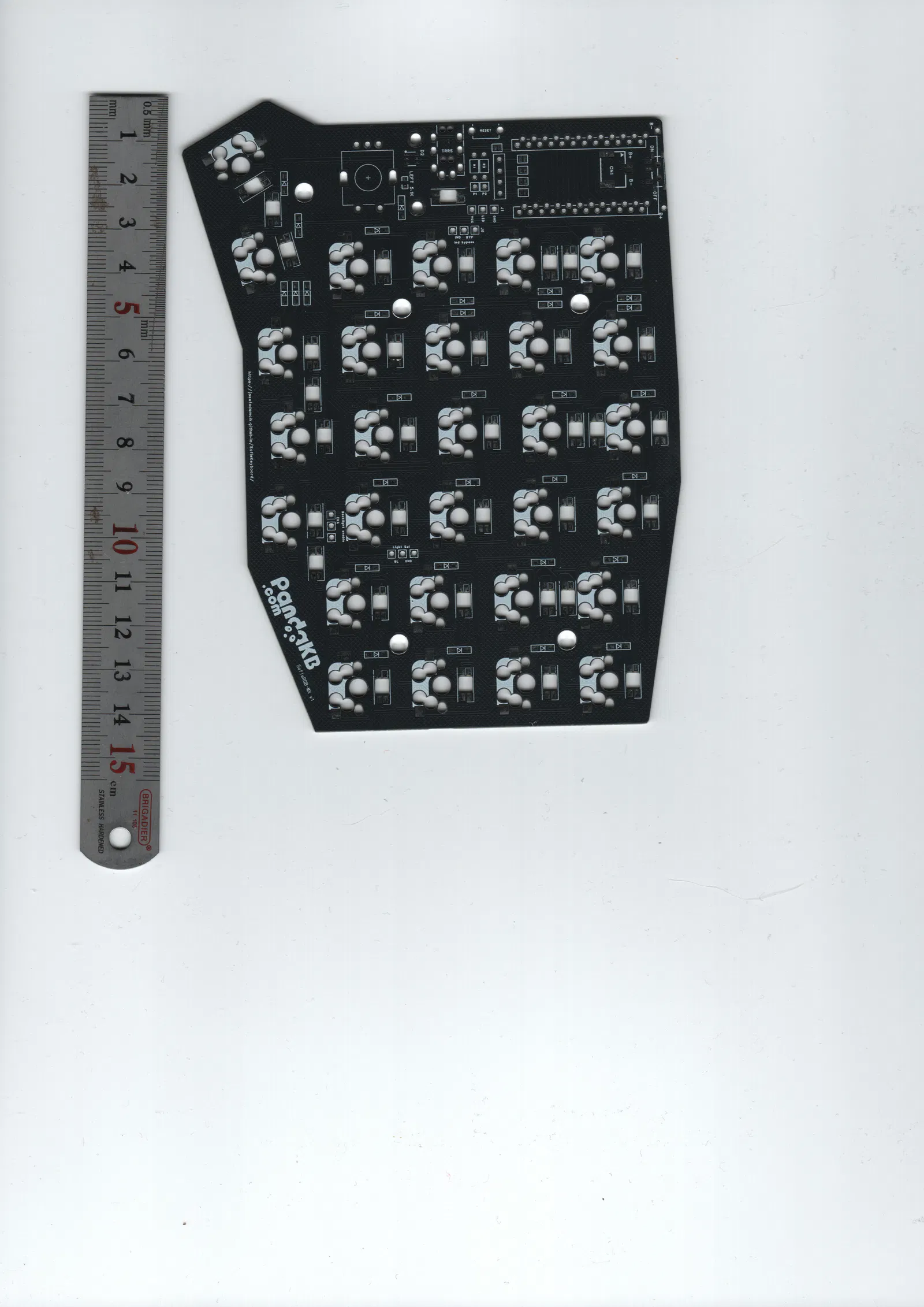

File nguồn FreeCAD của mẫu này được đính kèm ở đây, bao gồm cả một tấm ảnh tỉ lệ của bảng mạch trống để mọi người tiện tham khảo.
Thiết kế nút reset hơi bất tiện một chút khi lắp ráp, nhưng vẫn làm được.
Chỉ có LED backlight đầu tiên được sử dụng. Để dẫn sáng, mình dùng một sợi nhựa PETG trong suốt 1.75mm chạy từ nắp trên đến chỗ đèn LED.
Danh sách linh kiện (BOM)
- M3x5x4.2 heated insert - 4 cái (cho nắp màn hình)
- M3x8 screw - 4 cái (cho nắp màn hình)
- M2x3x3 heated insert - 10 cái (cho nắp đáy)
- M2x6 screw - 10 cái (cho nắp đáy)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
