ESRack - Module dành cho Ubiquiti UniFi Cloud Gateway Ultra/Max

Giới thiệu

Khi mình quyết định tự lắp ráp hệ thống HomeLab Rack, mình muốn mỗi thiết bị đều có khay đỡ riêng để nhìn cho gọn gàng, thay vì dùng mấy cái kệ cồng kềnh. Vì không tìm được giải pháp nào ưng ý, mình quyết định tự thiết kế hệ thống module riêng để có thể linh hoạt lắp đặt theo nhiều kiểu.

Hệ thống ESRack bao gồm các thành phần:

• Mounting Brackets (Khung đỡ) - dùng để lắp vào tủ rack, có sẵn 3 kích thước:
  • Ngắn (Short)
  • Trung bình (Medium)
  • Dài (Long)
• Device Modules (Module thiết bị) - mỗi module dùng cho một thiết bị riêng.

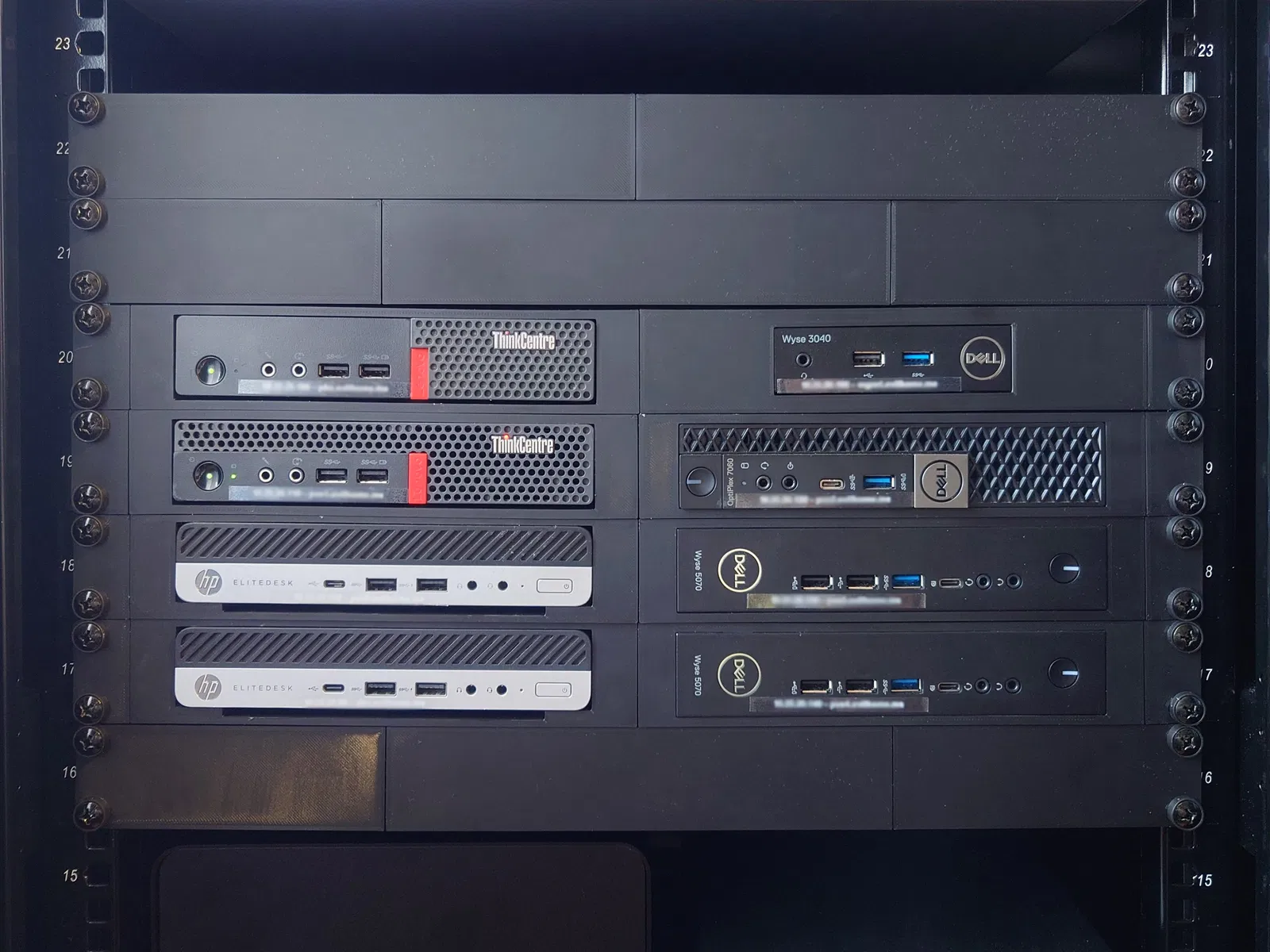

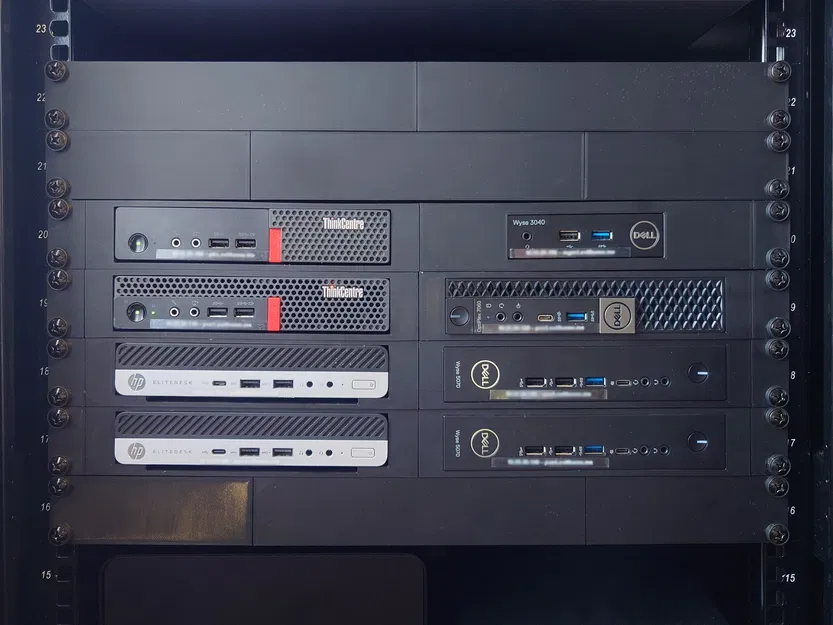

Các cấu hình có thể thực hiện:

• [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
• [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
• [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
• [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
• [Mounting Bracket Long] + [Mounting Bracket Long] (Mặt che trống)

Tất cả các module được thiết kế với độ hở rất nhỏ, nên khi lắp thiết bị có thể cần dùng một chút lực. Trước khi in toàn bộ hệ thống, bạn hãy in thử Connecting Block để kiểm tra xem các module có khớp với nhau không nhé.

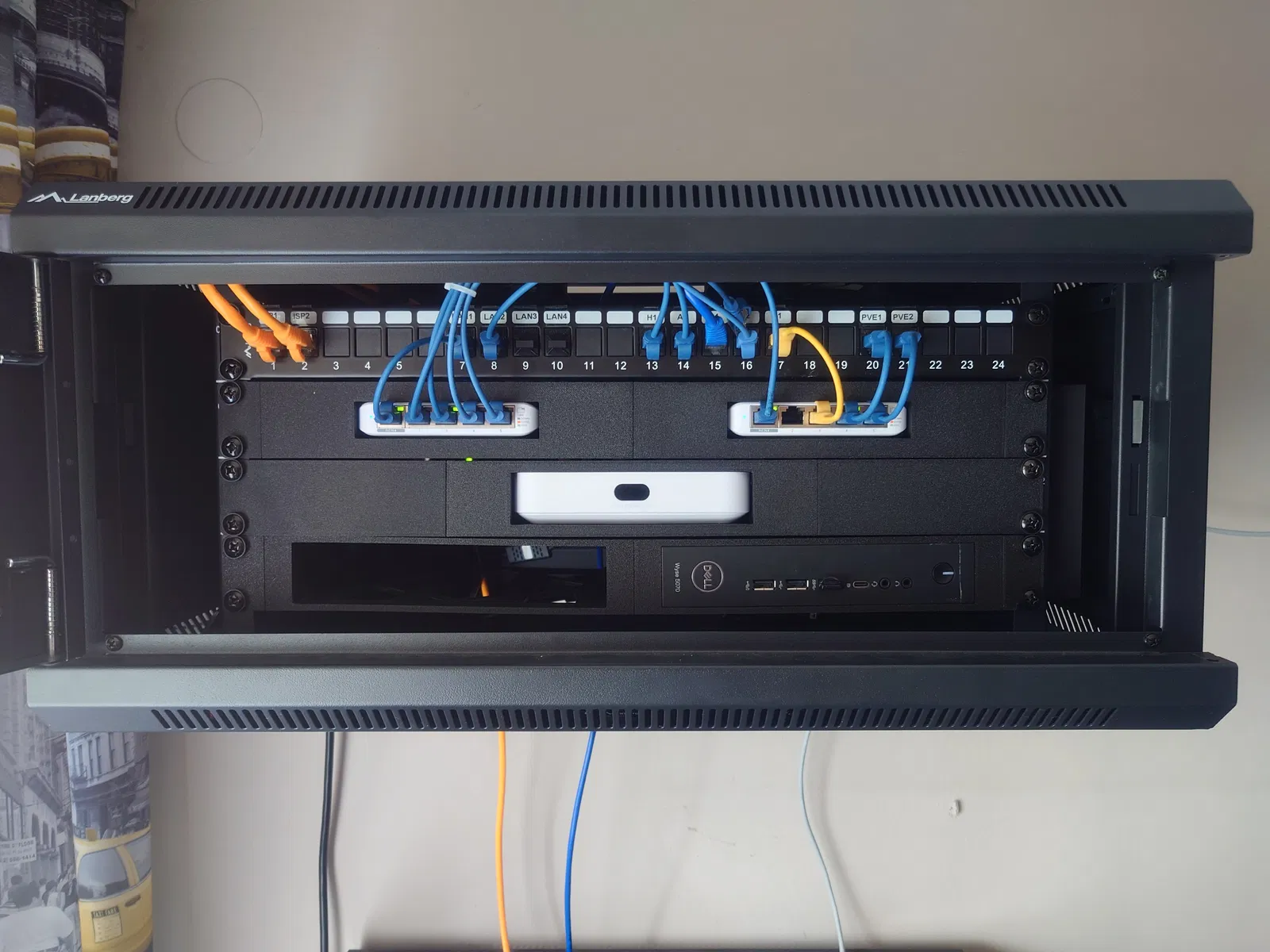

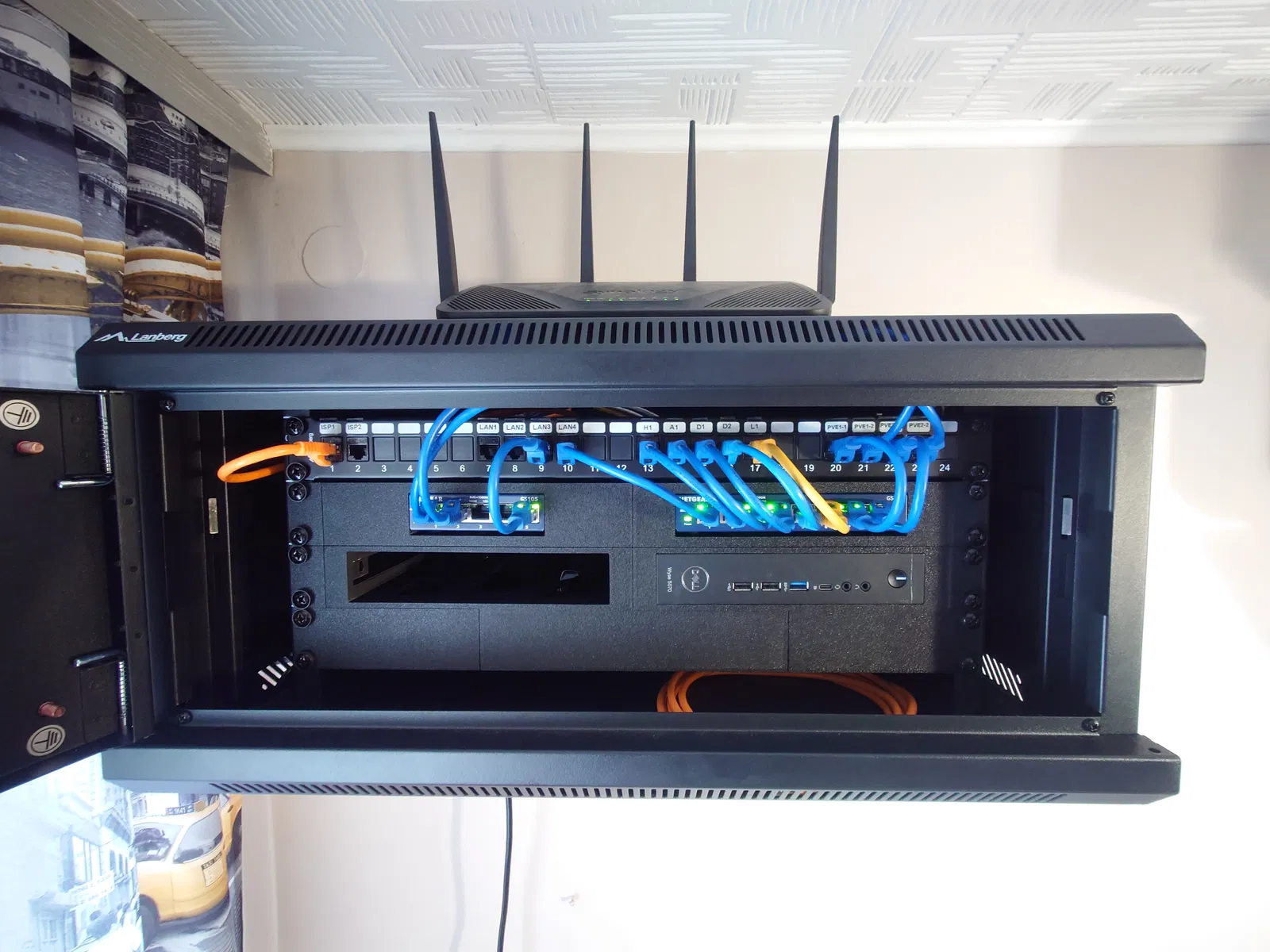

Mình xin lỗi vì không có ảnh chi tiết các linh kiện sau khi in mà chưa lắp ráp. Lý do là mình quyết định chia sẻ dự án này sau khi đã hoàn thiện lắp đặt xong xuôi hết rồi.

Bạn có thể tìm thấy tất cả các bộ phận của hệ thống ESRack tại đây.

Nếu bạn thấy dự án này hữu ích và muốn ủng hộ mình thì có thể Buy Me A Coffee nha ;)

Mô tả linh kiện

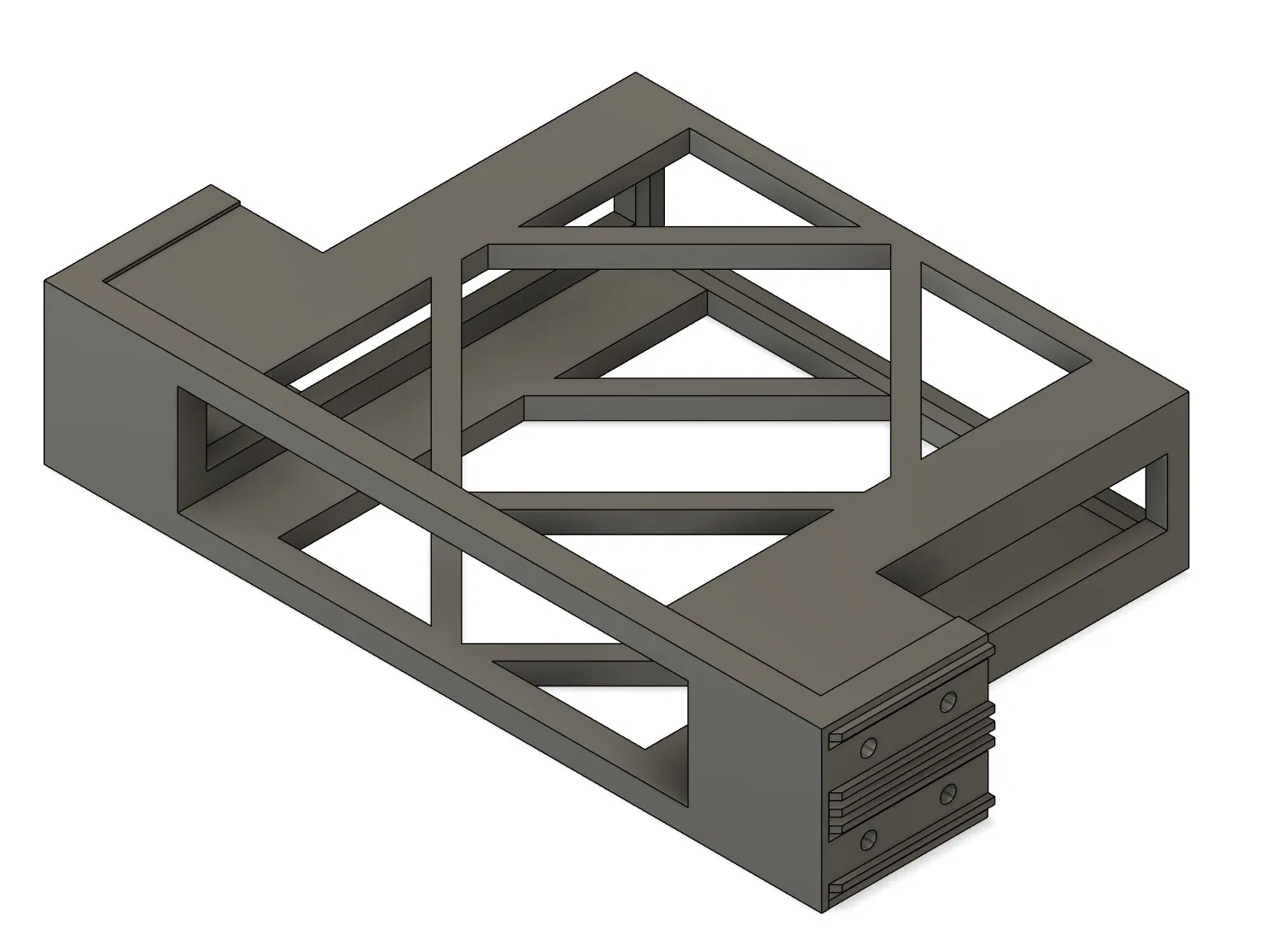

Khung đỡ module cho Ubiquiti UniFi Cloud Gateway Ultra và Max.

Thiết lập in khuyến nghị

Chất liệu: PLA+/PETG (Mình dùng eSun PLA+) Nozzle: 0.4 mm Độ dày lớp in (Layer height): 0.2 mm Wall loops: 3 Top/Bottom shell layers: 3 Infill: +25% Kiểu in infill: Gyroid Hướng in: Đặt mặt trước xuống bàn in Support: Không cần nếu đặt đúng hướng

Cần để infill cao để tránh bị cong vênh sau khi lắp thiết bị. Lúc trước mình dùng 20% thì khi để thiết bị nặng nó hơi bị võng một chút.

Lắp ráp

Để kết nối các module riêng lẻ lại với nhau, bạn cần:

• 4x M4 nuts (DIN934M4)
• 4x M4x12 ốc lục giác (DIN912M4x12-8.8)

Sử dụng ốc vít rack tiêu chuẩn để lắp vào tủ rack.

Nhật ký thay đổi

• 05-07-2024 - Phát hành lần đầu
• 24-09-2024 - Đổi tên từ Rack System thành ESRack
• 27-05-2025 - Phiên bản mới được gia cố thêm các điểm chịu lực
