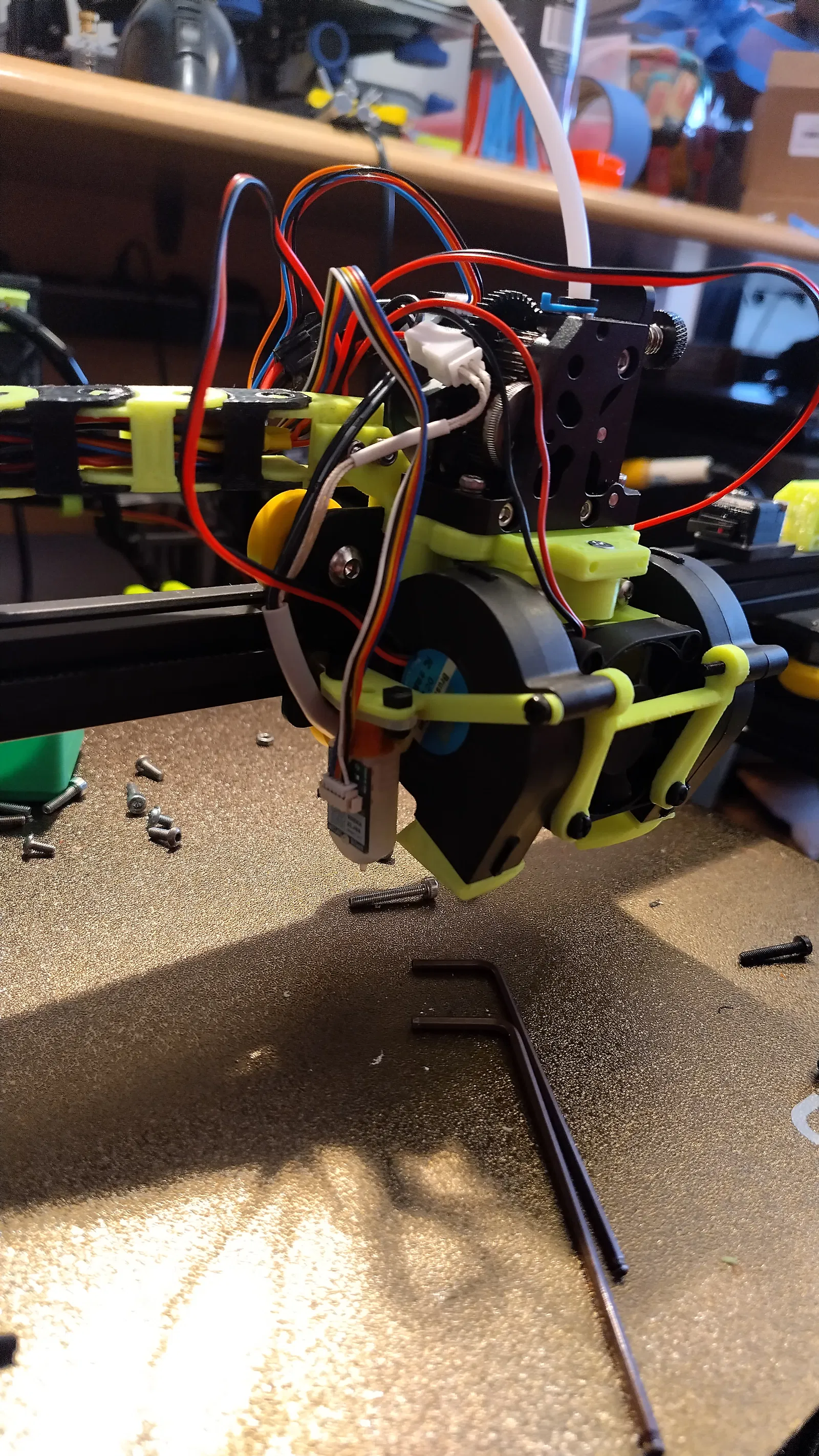

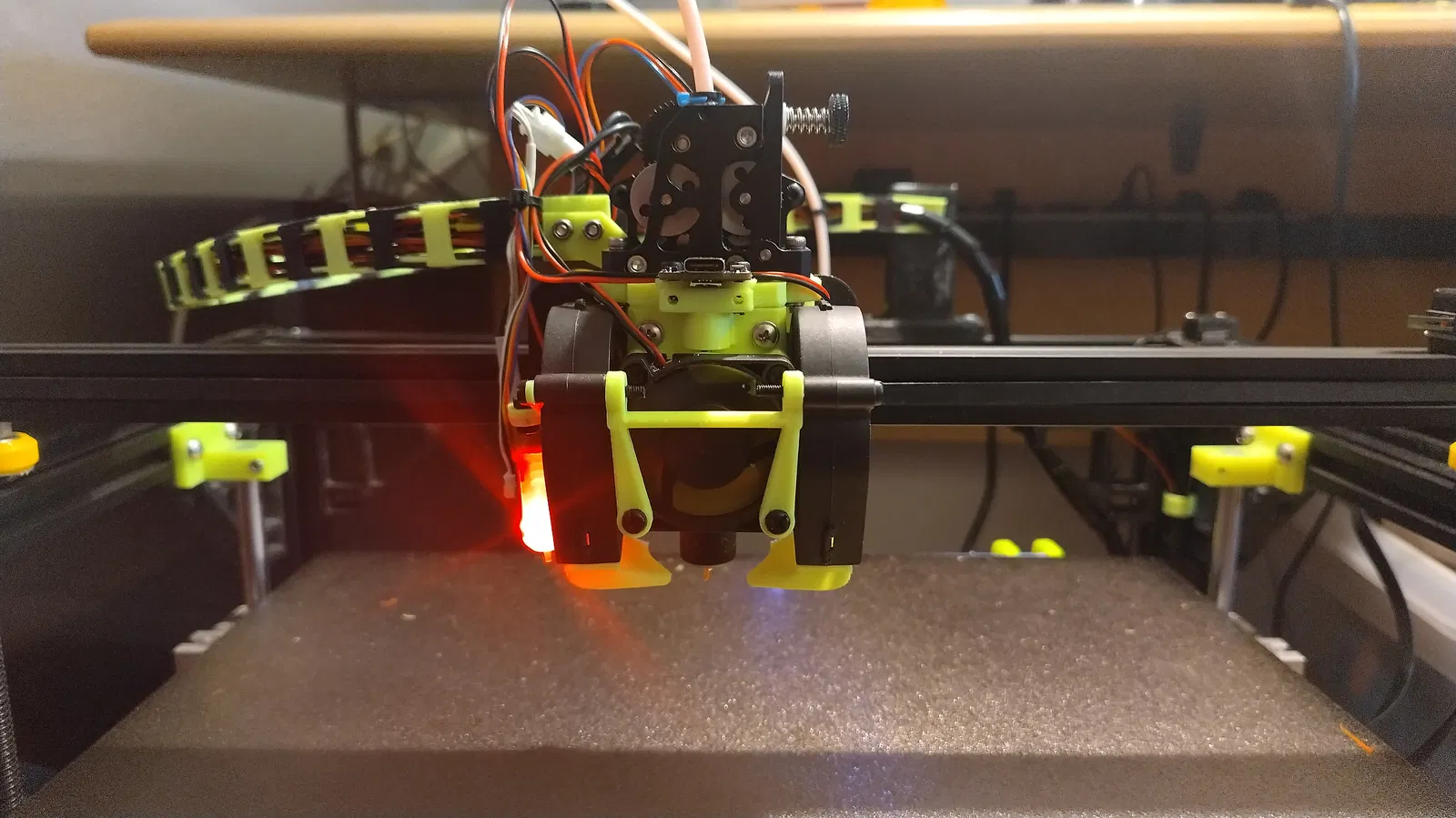

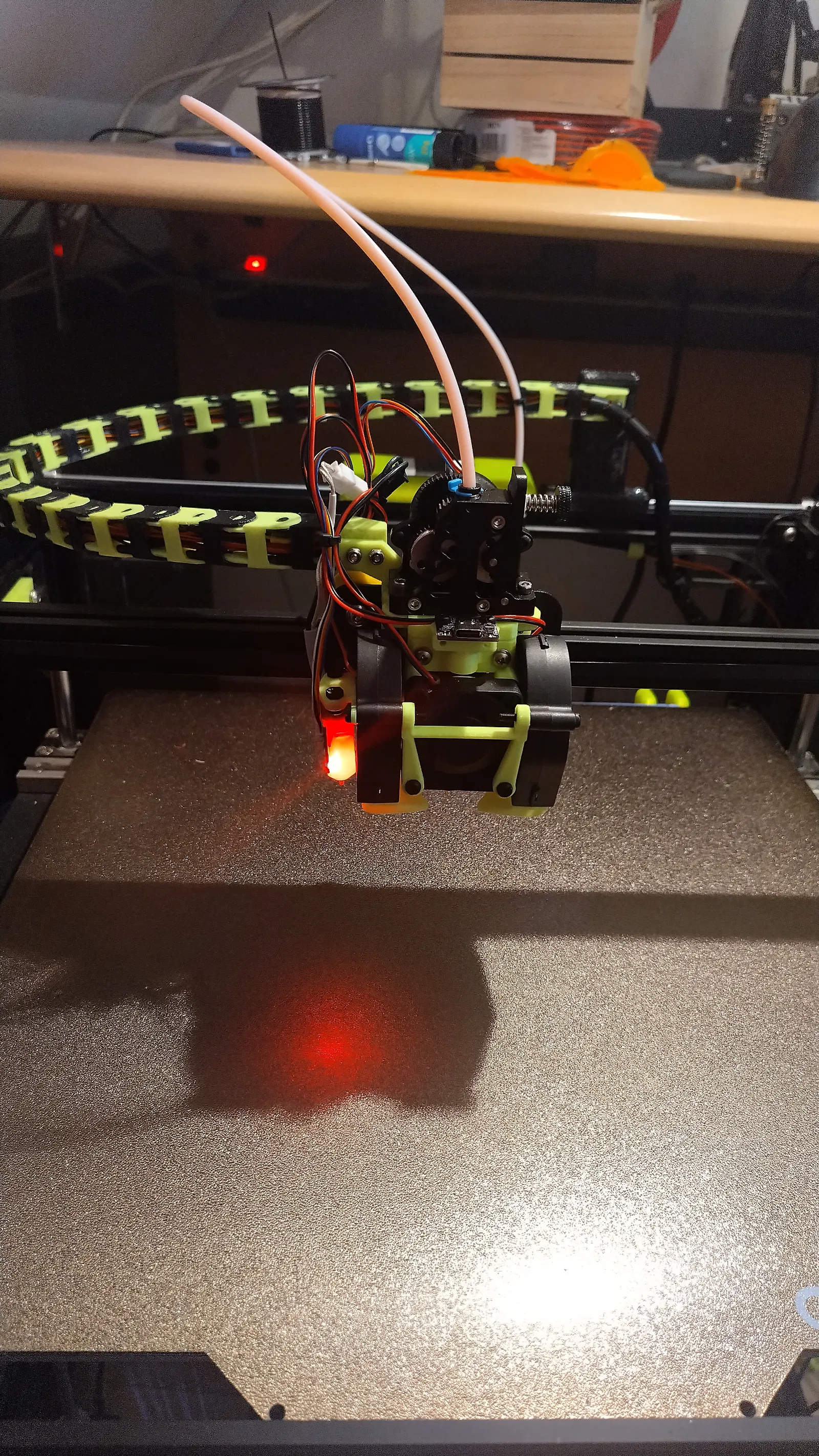

Ugly Ender 3v2 Toolhead (bản ren trực tiếp)

Đây là bản cải tiến nhẹ cho mẫu "Ugly Ender 3v2 Toolhead" của @ruredi87_241997.

Trong phiên bản này, mình đã thu nhỏ đường kính các lỗ bắt vít ở những nơi không dùng đai ốc M3. Trước đây các lỗ này là 3mm khiến vít không có chỗ bám, nên mình đã giảm xuống còn 2.7mm. Giờ đây bạn có thể bắt vít M3 trực tiếp vào nhựa để nó tự tạo ren (self-tap) hoặc dùng taro M3 để cắt ren cho chuẩn.

Ngoài ra, mình bổ sung thêm các tấm đệm phía trên để tương thích với nhiều dòng máy in Creality hơn, đồng thời thêm giá gắn BLTouch đặt ở quạt bên trái để tăng khả năng tương thích. Toolhead này hiện có thể dùng cho Ender 5/5 Plus, Ender 3 đời đầu, 3 Pro, CR-10, CR-10S và nhiều dòng khác.

Toolhead này lắp được cho:

• Ender 3, Ender 3 Pro, Ender 3 V2, Ender 5 Plus, CR-10, CR-10S và có lẽ còn nhiều hơn nữa.
• Hot-end kiểu V6 với heaterblock cỡ Volcano (V6 Volcano, TZ V6 2.0/3.0, CHC Pro, v.v.)
• Máy đùn nhựa Sherpa Mini hoặc Micro dạng DirectDrive. Các loại máy đùn cùng chuẩn lắp đặt như HGX Lite (vừa trên mặt Mini) hoặc Sailfin đều dùng được.
• Có thể dùng máy đùn kiểu Bowden thay vì DirectDrive.
• Hai quạt thổi 5015 để làm mát mẫu in.
• Một quạt 40x40x10mm để làm mát hot-end.
• Tùy chọn: cảm biến cân bàn BLTouch.
• Tùy chọn: cảm biến gia tốc ADXL345 với khoảng cách lỗ lắp 14.5mm.

Các cải tiến:

• Hướng dẫn chi tiết và danh sách linh kiện cần thiết.
• Giá gắn phía sau cho Sherpa Mini kèm đầu nối xích cáp (đã thử nghiệm với loại xích này) và giá gắn ADXL345.
• Tấm đệm trên dùng cho các thiết lập Bowden.
• Các phiên bản tấm gắn DirectDrive với gờ móc để lắp vừa tấm X rộng hơn (như trên Ender 5 Plus).
• Giá gắn BLTouch đa năng (cho các dòng máy không phải E3V2).
• Ống dẫn gió làm mát với cổ nối dài, giúp bám chắc hơn vào quạt thổi.

Linh kiện cần thiết:

• 2x 30mm M3 (đầu trụ/nút/lục giác)
• 4x 25mm M3
• 4x 20mm M3
• 2x 16mm M3
• 3x 16mm M3 (đầu bằng)
• 2x 10mm M3 (đầu bằng, cho xích cáp)
• 4x 8mm M3 (2 cái cho ADXL)
• 4x Long đền M3
• 2x Long đền nhựa M3 (cho ADXL)
• 5x Đai ốc M3 (thường hoặc nylock)

Hướng dẫn lắp ráp:

• In một đế, một kẹp, một ống dẫn gió, một giá đỡ quạt, hai miệng thổi (trái và phải) và một tấm đệm trên.
• (Tùy chọn) Nên taro trước các lỗ vít nhỏ để lắp ráp dễ dàng hơn.
• Đặt đai ốc M3 vào các lỗ hình lục giác ở mặt sau của đế.
• Gắn đế vào tấm X-axis và cố định vào giá đỡ hot-end bằng hai vít M3x8 và hai long đền.
• Đặt hot-end kiểu V6 vào đế rồi lắp kẹp vào. Vặn chặt bằng hai vít M3x30 và long đền.
• Chèn một đoạn ống PTFE ngắn vào phía trên hot-end.
• Lắp tấm DirectDrive lên trên, cố định bằng 3 đai ốc M3 và 3 vít M3x16 đầu bằng.
• Lắp vỏ quạt hot-end và quạt 40x40mm qua các lỗ phía trên vào kẹp bằng hai vít M3x25.
• Lắp giá đỡ quạt thổi vào vỏ quạt qua các lỗ phía dưới bằng hai vít M3x20.
• (Nếu dùng DD) Lắp máy đùn lên tấm trên bằng vít và đai ốc M3x16. Cắt ống PTFE theo độ dài phù hợp.
• Nếu dùng tấm trên có xích cáp, đây là lúc gắn xích bằng 2 vít M3x10 đầu bằng.
• Gắn hai quạt thổi 5015 vào hai bên bằng vít M3x25 và M3x20.
• (Tùy chọn) Lắp BLTouch.
• Gắn ống dẫn gió vào đầu quạt. Nếu lỏng thì dùng keo hoặc băng dính cố định.
• (Tùy chọn) Gắn cảm biến ADXL lên tấm trên.
