Dây Xích Cáp In Được V2.0

Xin giới thiệu với anh em phiên bản 2.0 của thiết kế.

Mình có nhận được một vài phản hồi từ anh em sau khi in phiên bản thiết kế trước, cảm ơn anh em rất nhiều!
Điều này cho mình thêm nhiều ý tưởng để mở rộng và cải tiến thiết kế.

Tất cả các bộ phận đều đã được mình kiểm tra khả năng in, một vài dung sai cũng đã được điều chỉnh giữa các bộ phận để khớp với nhau tốt hơn.

Những thay đổi trong thiết kế:

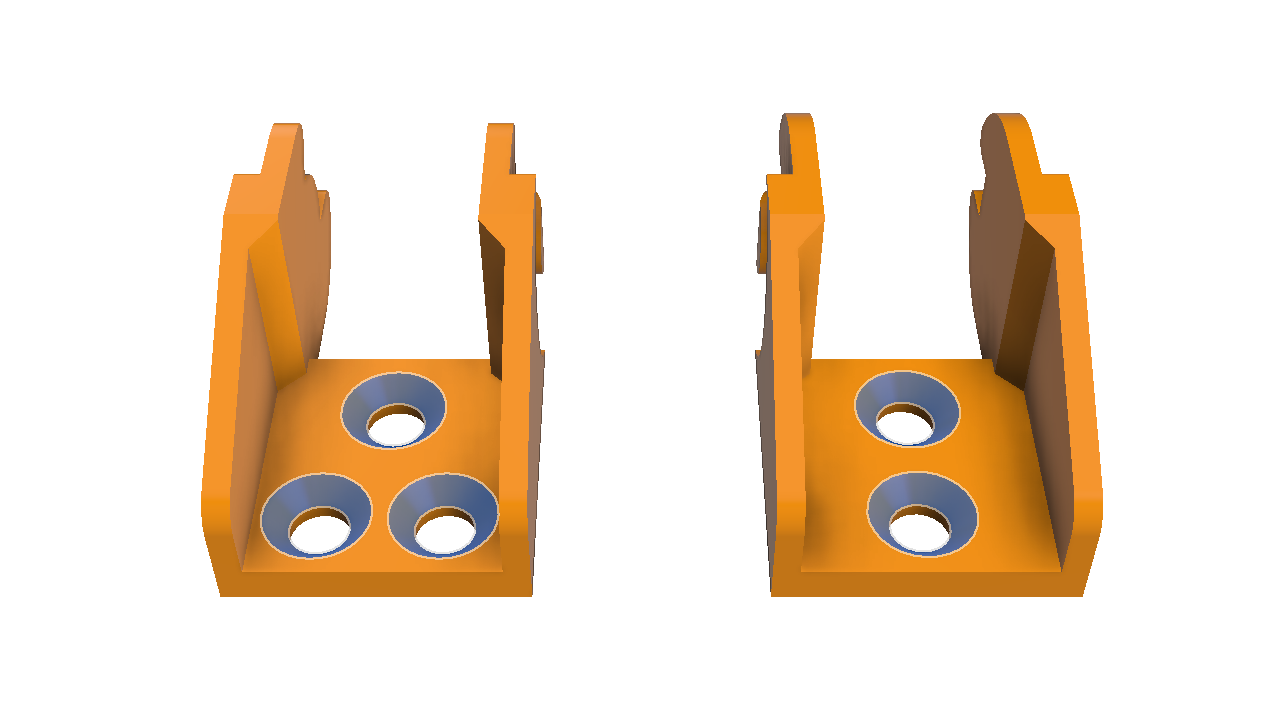

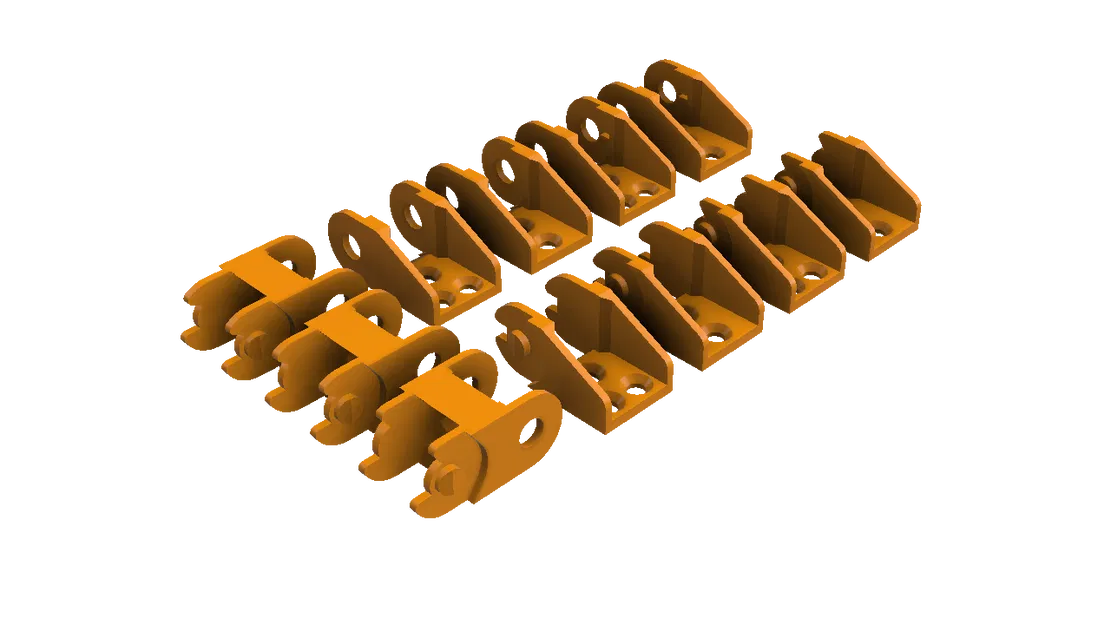

Thêm các bộ phận đầu có hai lỗ gắn kết vào thiết kế

và thiết kế của đầu (a) được điều chỉnh cùng hình dạng với đầu (b).

Các góc nhọn được bo tròn để chất lượng in tốt hơn.

Bộ phận khớp nối được vát mép để dễ dàng gắn kết.

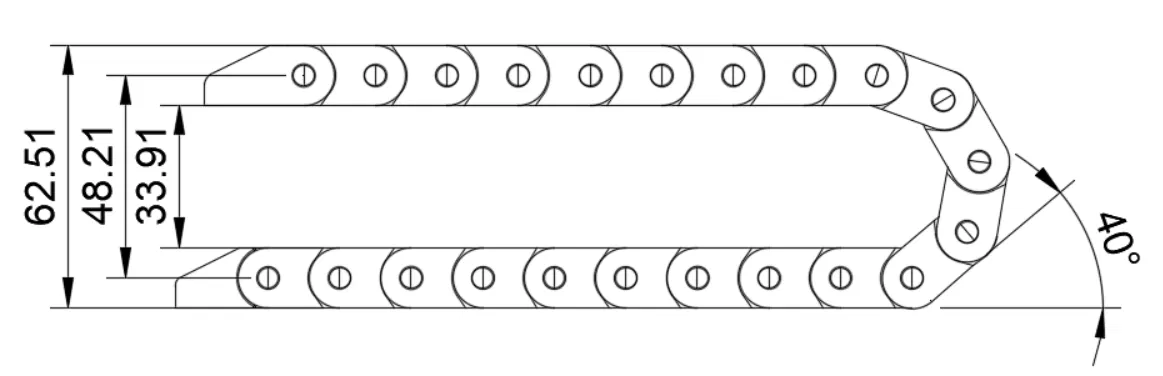

Kích thước dây xích 40 độ:

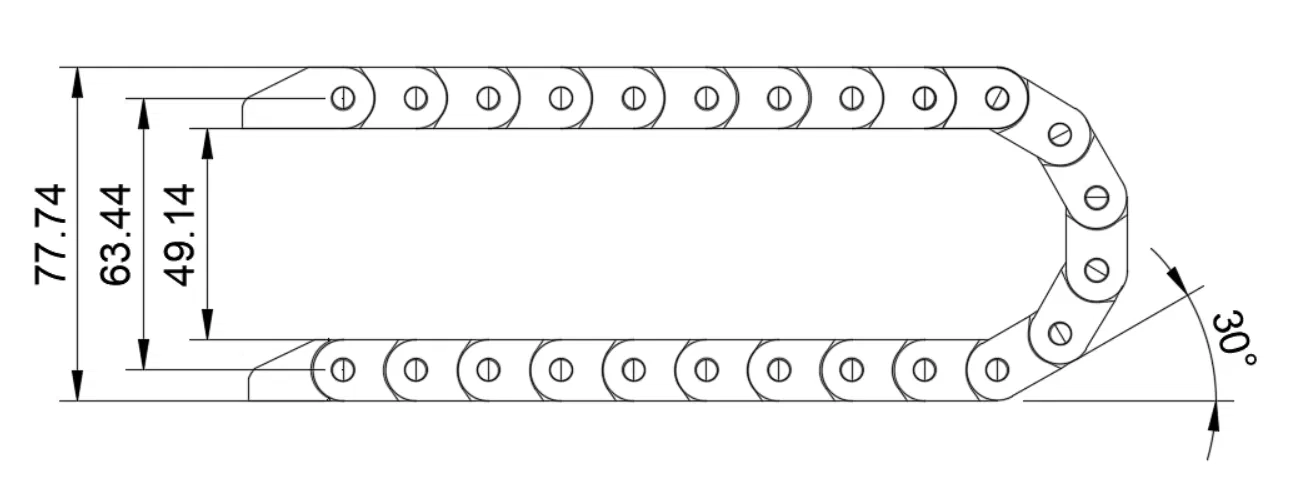

Kích thước dây xích 30 độ:

Kích thước của một mắt xích là: Rộng 17mm Cao 14.3mm

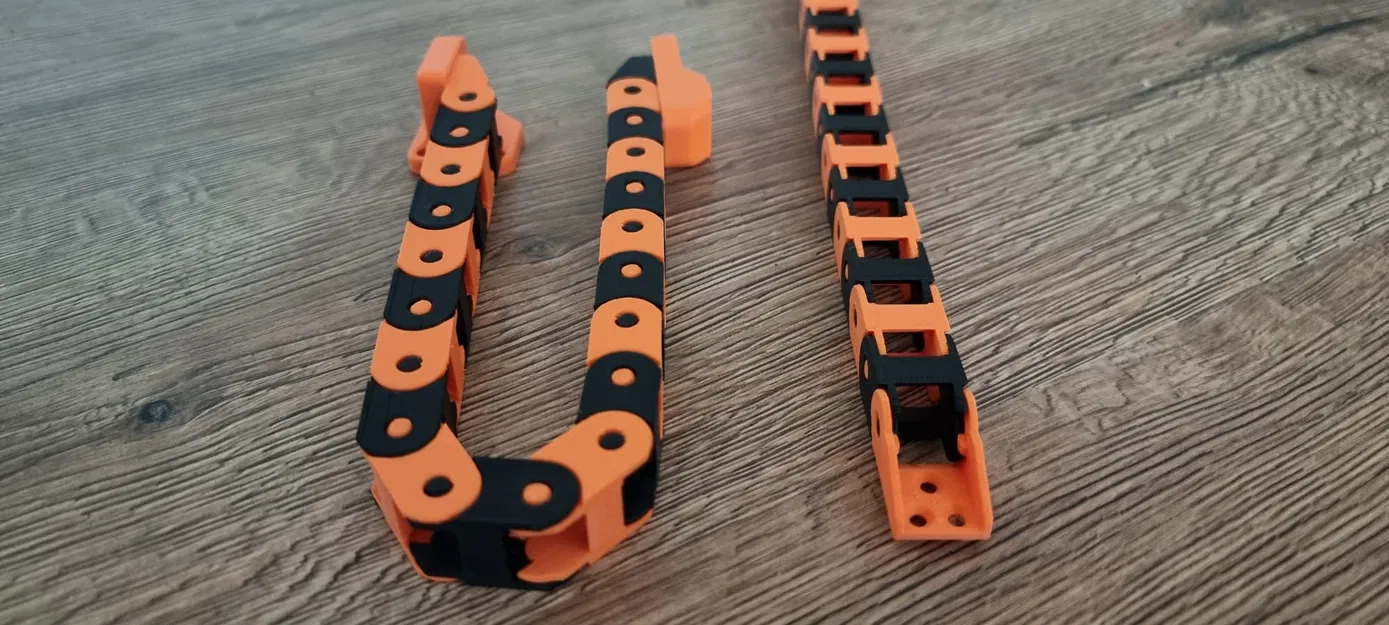

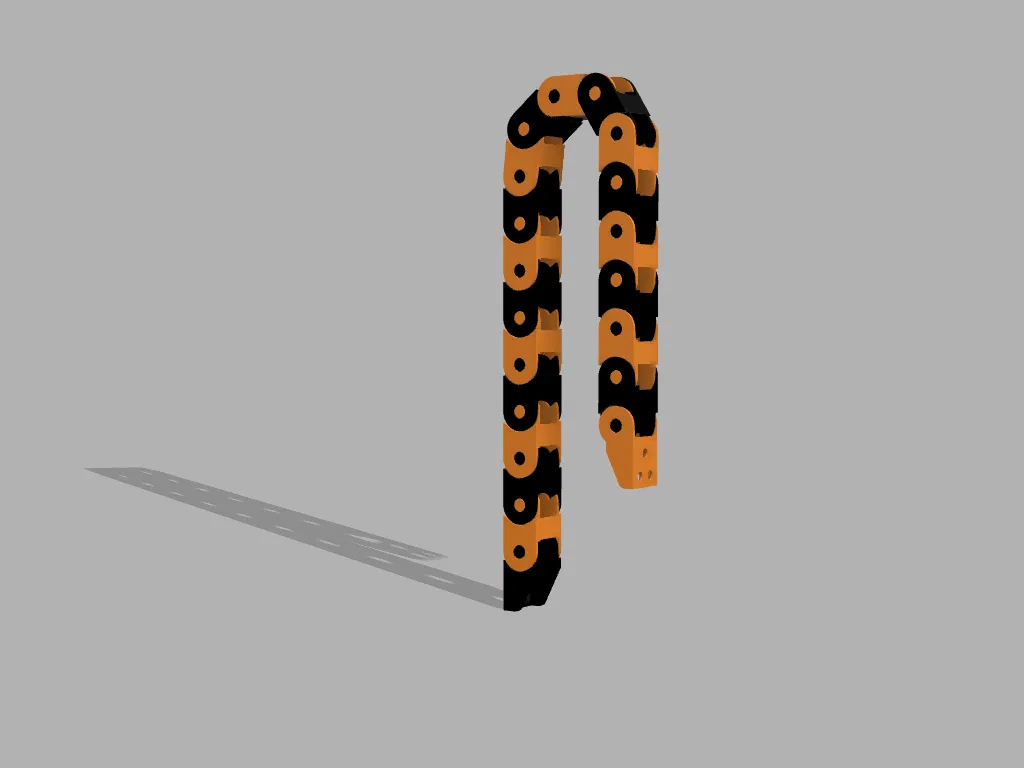

Một thiết kế để tự in dây xích cáp.
Chỉ có thể xoay theo một hướng.
Vật liệu: PLA, ABS hoặc ASA. (Khuyên dùng ASA).
Chiều cao lớp in khuyên dùng: 0.2mm.
Độ rộng đùn ép khuyên dùng: 0.4mm.
Loại điền đầy: Grid, Gyroid, Honeycomb, Triangle hoặc Cubic.
Tỷ lệ điền đầy khuyên dùng: 40%.
Số lớp tường khuyên dùng: 4.
Số lớp trên/dưới đặc khuyên dùng: 5.

In được không cần hỗ trợ!

Nay cũng có →

Theo dõi thêm nhiều thiết kế nữa sớm thôi!!!

• Cập nhật tháng 04-2023 v2.0
