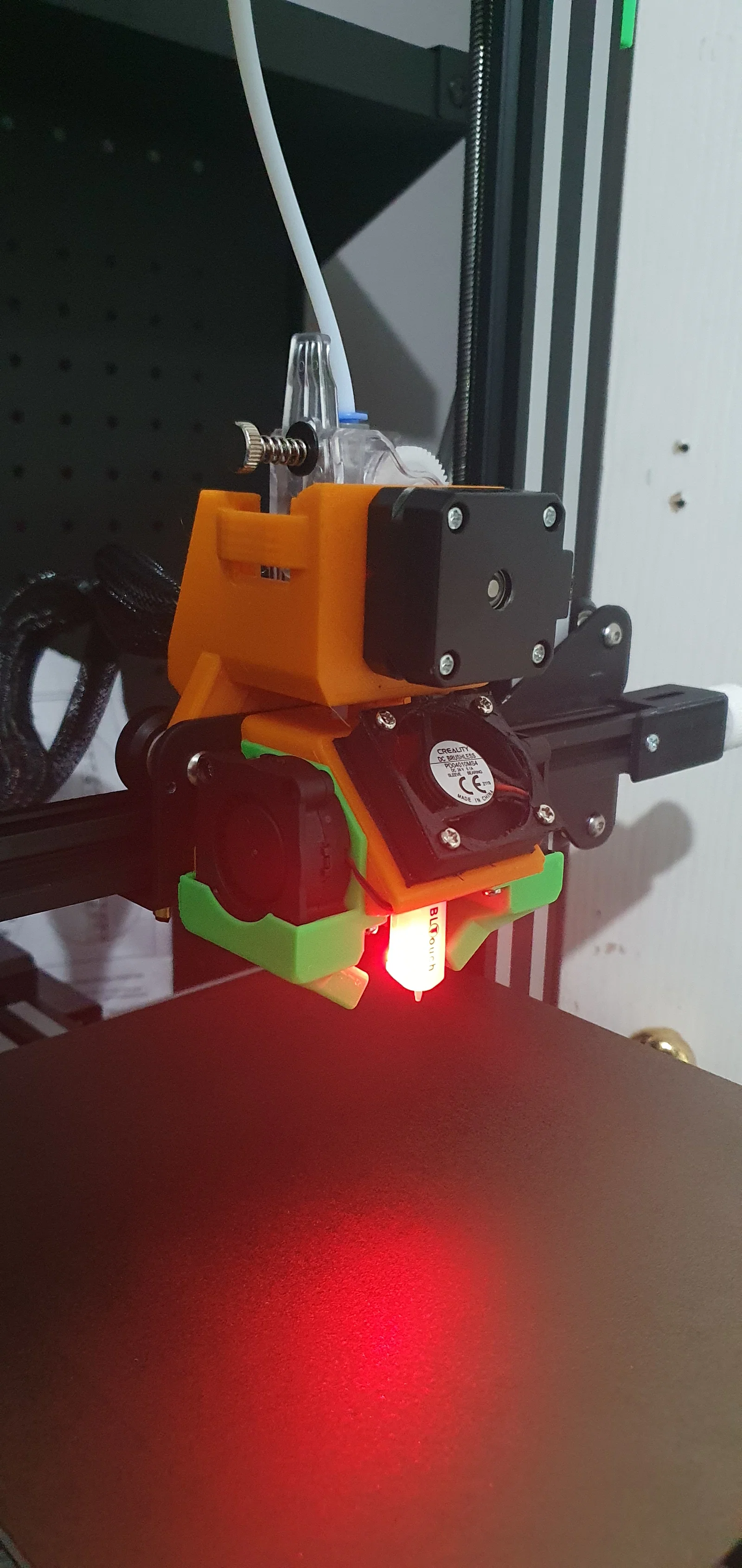

Shroud tản nhiệt 4015 gắn trước cho Ender 3 V2 dùng Direct Drive BMG

Có rất nhiều mẫu shroud đẹp ngoài kia, nhưng mình lại cần một cấu hình cực kỳ đặc thù.

Cái shroud này được thiết kế để quạt tản nhiệt hotend gắn theo hướng thổi gió ra ngoài, giúp làm mát cho động cơ bước pancake. Phần heatsink MK8 zin được thiết kế để vừa khít, giúp dẫn luồng khí đi xuyên qua thay vì bị tán xạ xung quanh, kết hợp với các khe lấy gió mới ở bề mặt lắp đặt.

Các yêu cầu của mình cho thiết kế này bao gồm:

• Làm mát tản nhiệt kiểu hút gió, hướng trực tiếp vào động cơ bước của máy đùn (extruder).
• Ngàm gắn Direct Drive không làm giảm phạm vi di chuyển của trục X.
• Ngàm gắn BL Touch nằm cùng vị trí X với đầu phun (nozzle) để việc quét bed mesh có thể phủ kín hoàn toàn phía bên phải.
• Quạt làm mát vật liệu (part cooling blower) kích thước lớn hơn một chút với ống dẫn gió không gây cản trở lưu lượng quá mức.
• Bộ phận giảm căng dây (strain relief) cho hệ thống dây điện.

Trong các tệp đính kèm đã bao gồm cả các miếng đệm (dampers) cho cả quạt hotend và quạt thổi gió, nên được in bằng chất liệu TPU.
