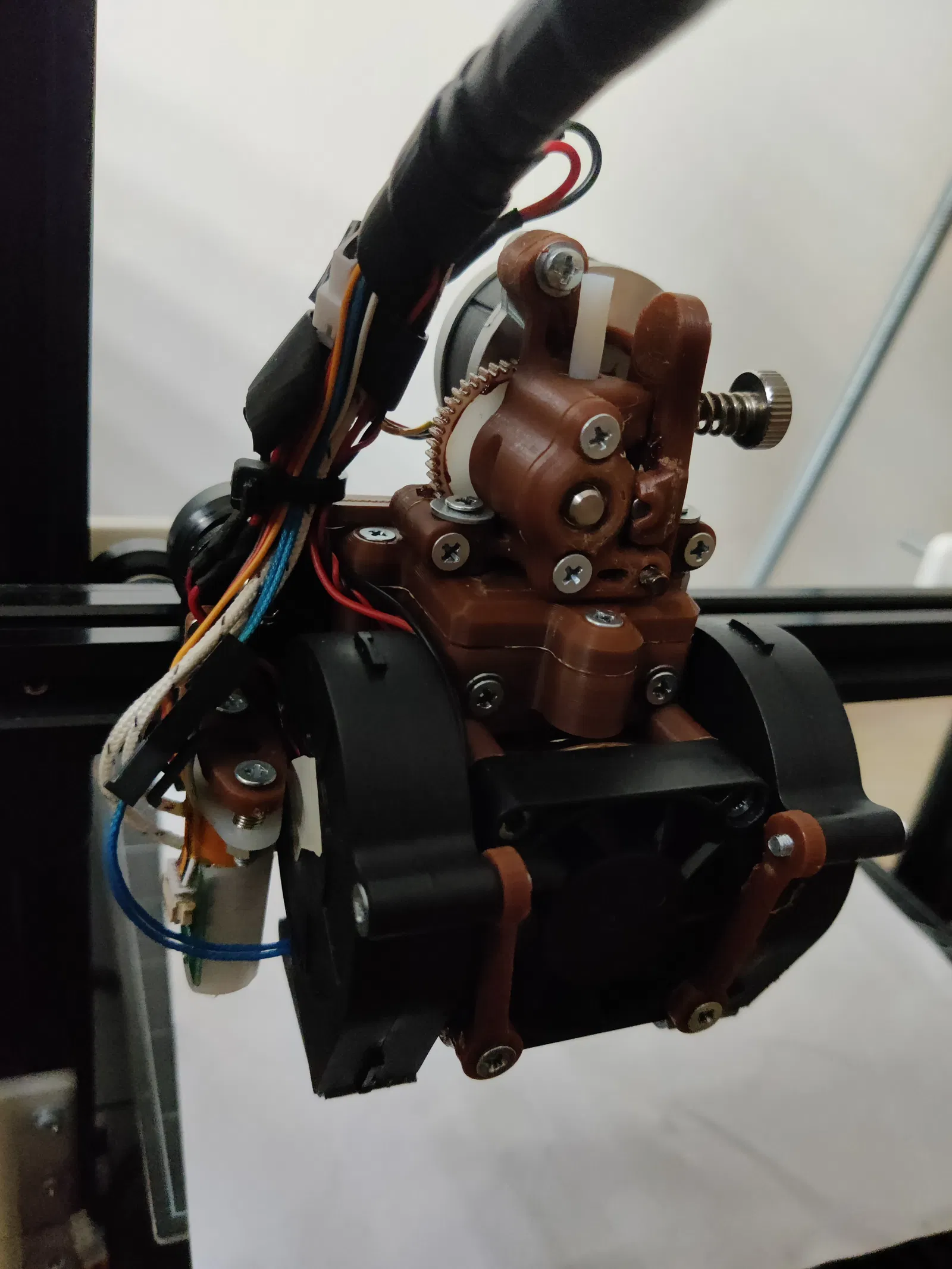

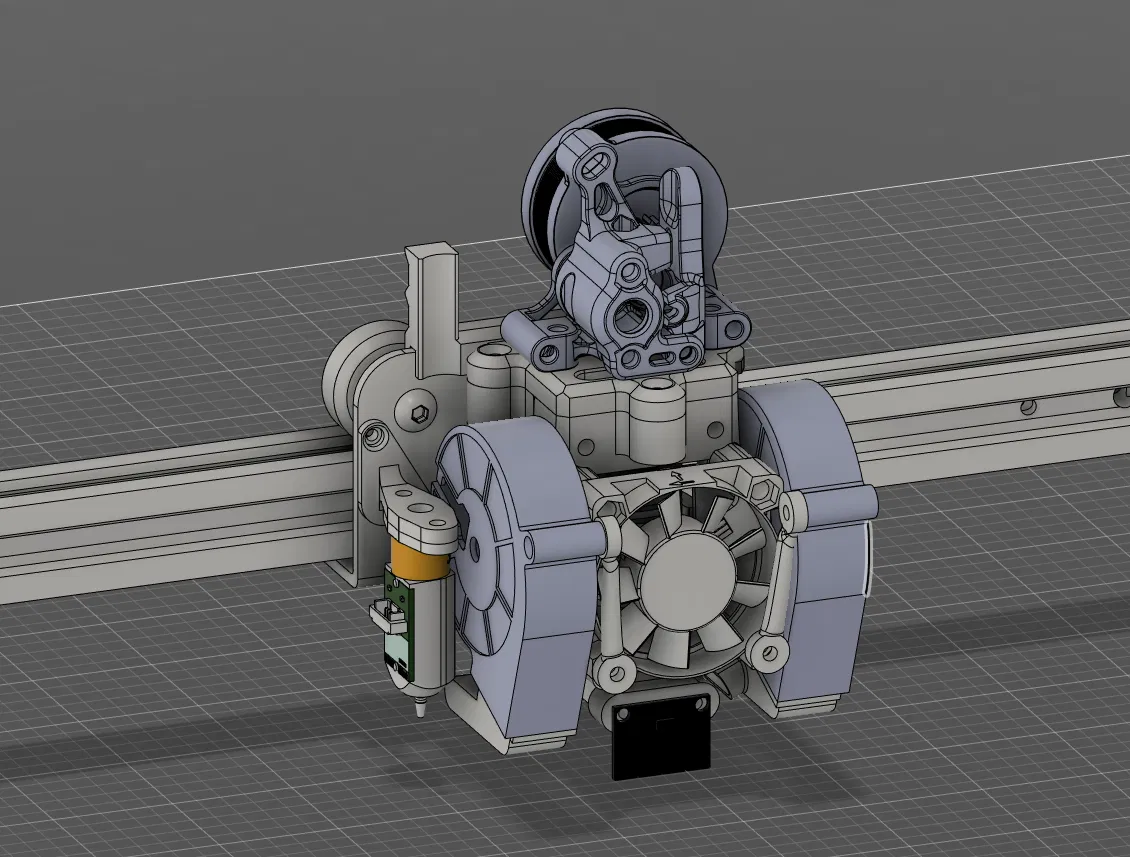

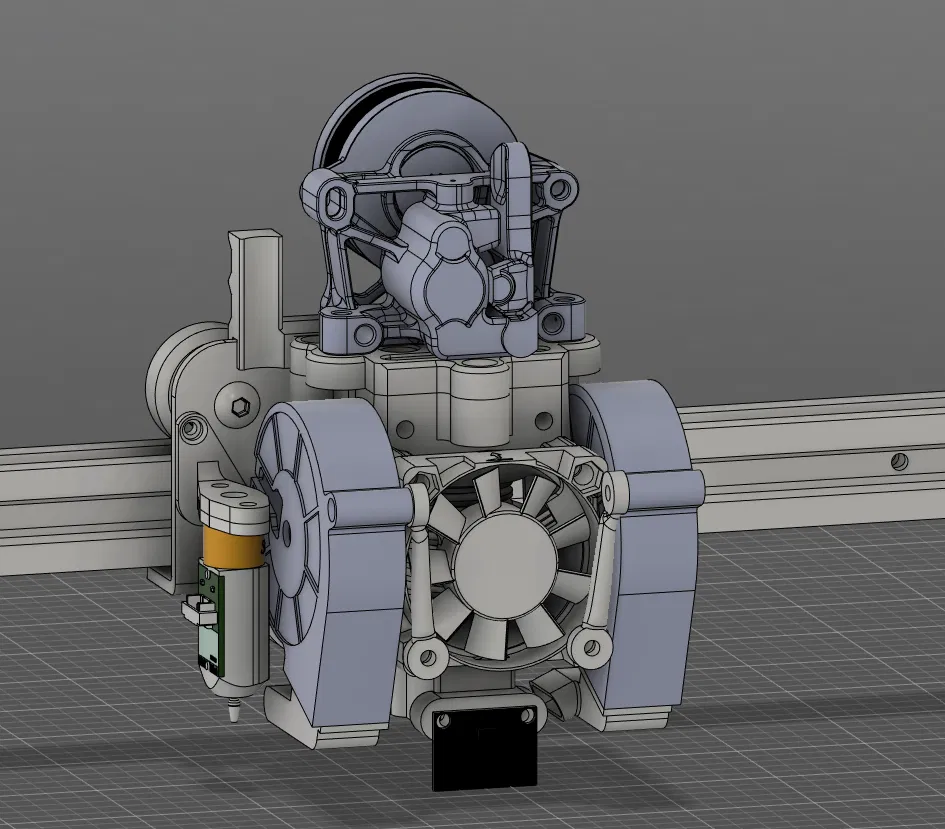

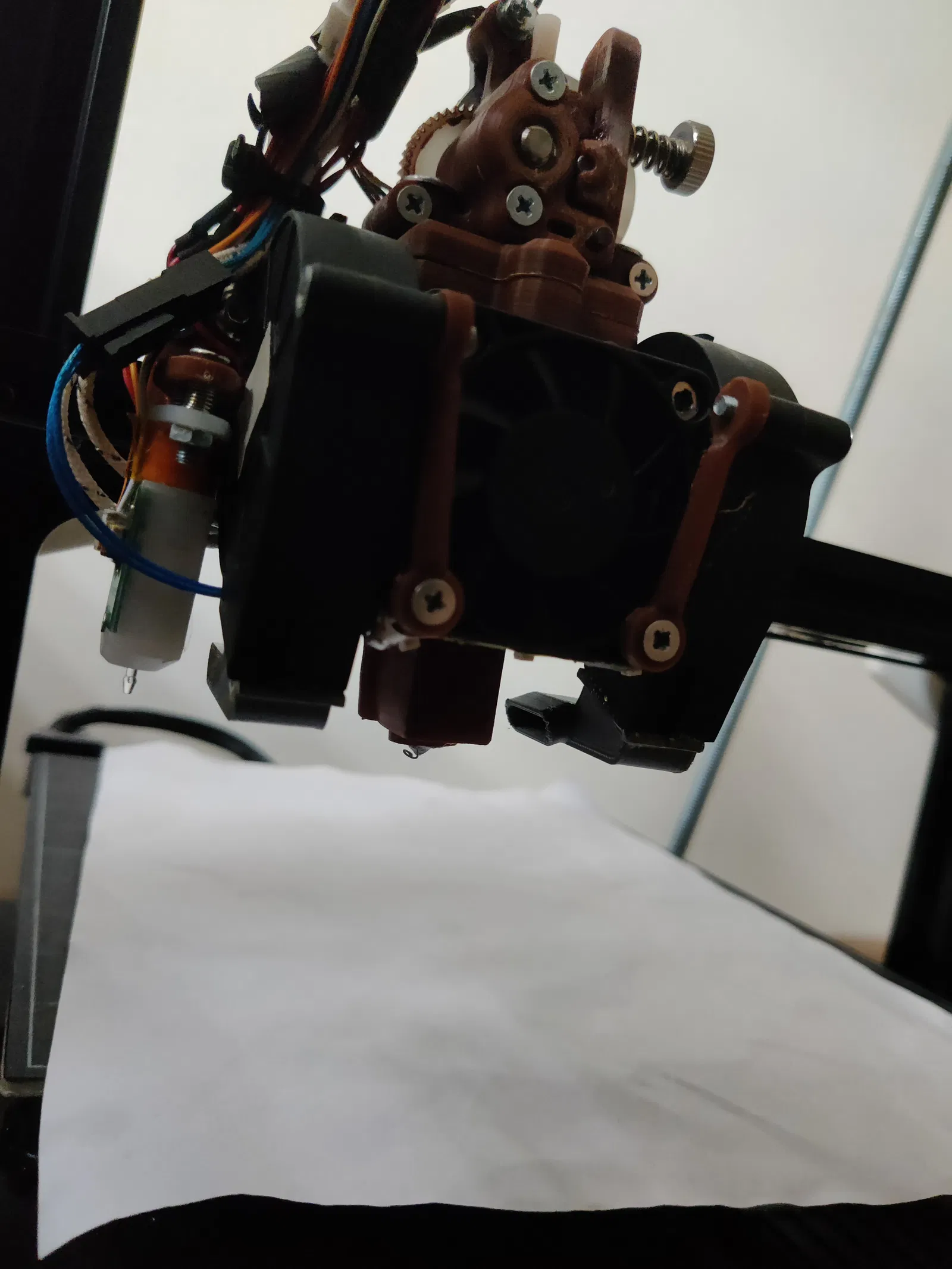

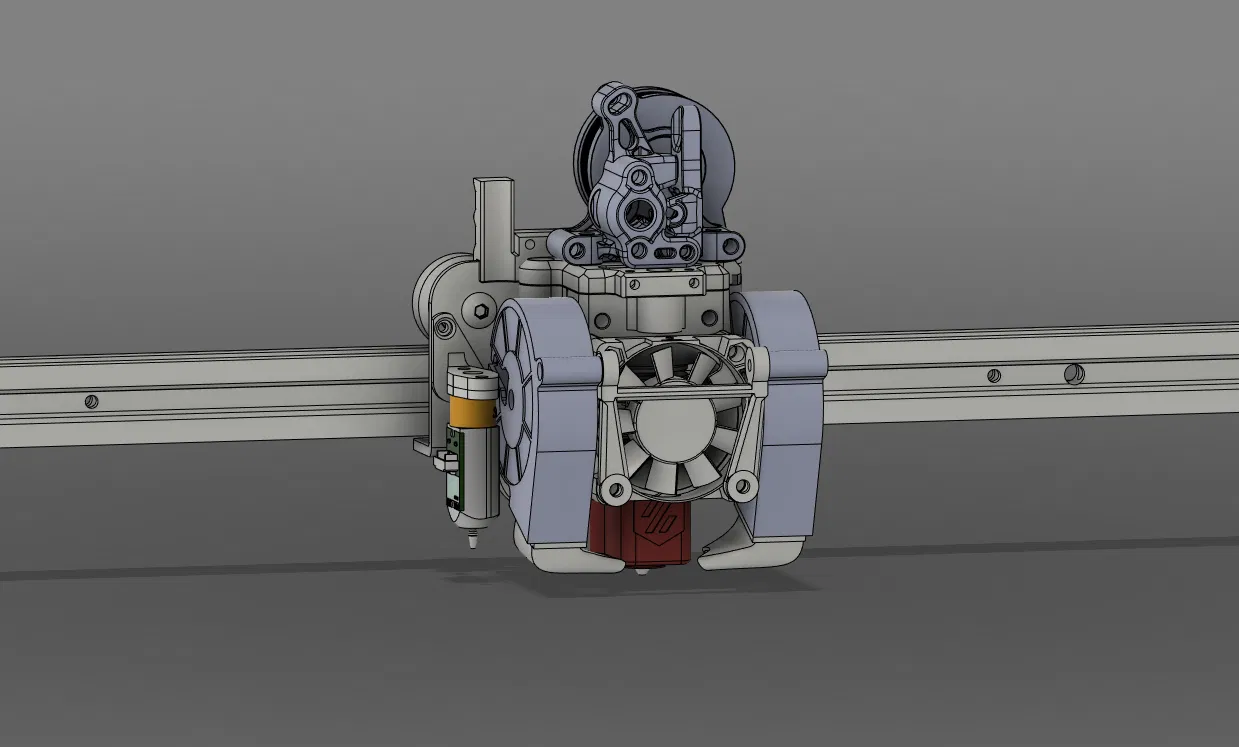

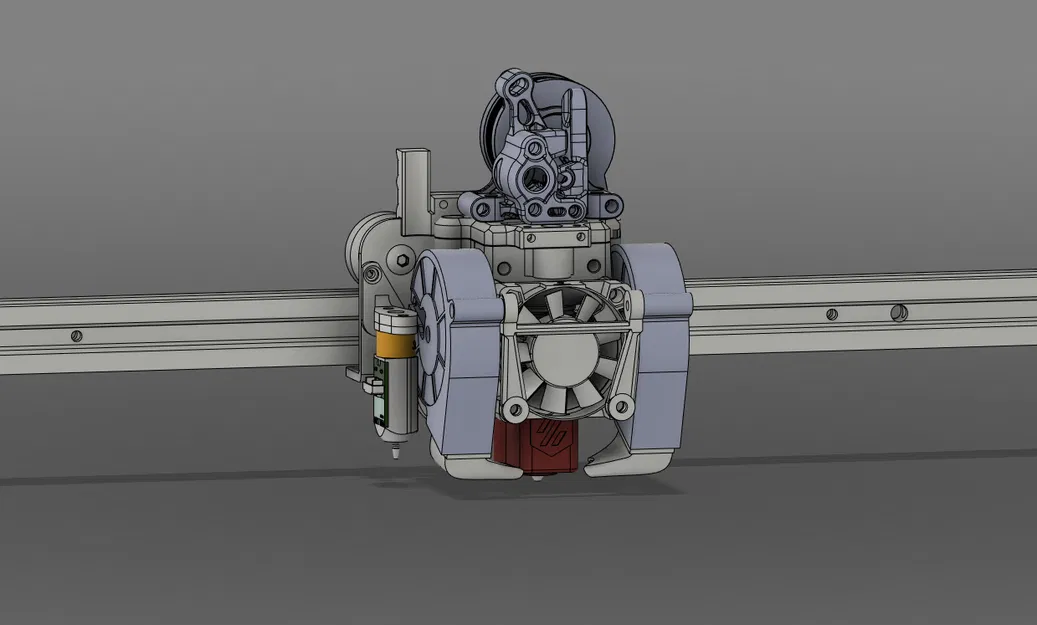

Toolhead Ender 3 v2 cho Sherpa mini/micro, dual 5015, Volcano và ADXL345

Tác giả ruredi87_241997

Lượt tải
693
Lượt thích
98
Lượt coi
6.399
Bản remix
2

File 2 25,7 MB

  • assemble_step_1773269815.stepSTEP · 17,4 MB
  • assemble_f3d_1773269816.f3dF3D · 8,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

Mình lười liệt kê chính xác các loại ốc vít bạn cần quá, nhưng đại loại là chỉ cần ốc M3 với một vài con tán thôi. Một số lỗ bắt vít có thể tự ren mà không cần tán, bạn cứ xem kỹ file f3d là hiểu ngay ấy mà. Ngoài ra, phần gắn BLTouch hơi cao so với đầu nozzle nên bạn cần dùng thêm miếng đệm hoặc lò xo nhé.

Nhớ dùng long đền (washer) khi gắn khung chính vào trục X để giữ phần thân được chắc chắn.

Bạn có thể tự thiết kế thêm ngàm gắn Orbiter nếu muốn, vì file mình chia sẻ không có sẵn cái này.

Các bạn nên in bằng nhựa ABS, và nhớ cân nhắc tỉ lệ co rút của loại nhựa này để scale mẫu in cho phù hợp nhé.

Cập nhật:

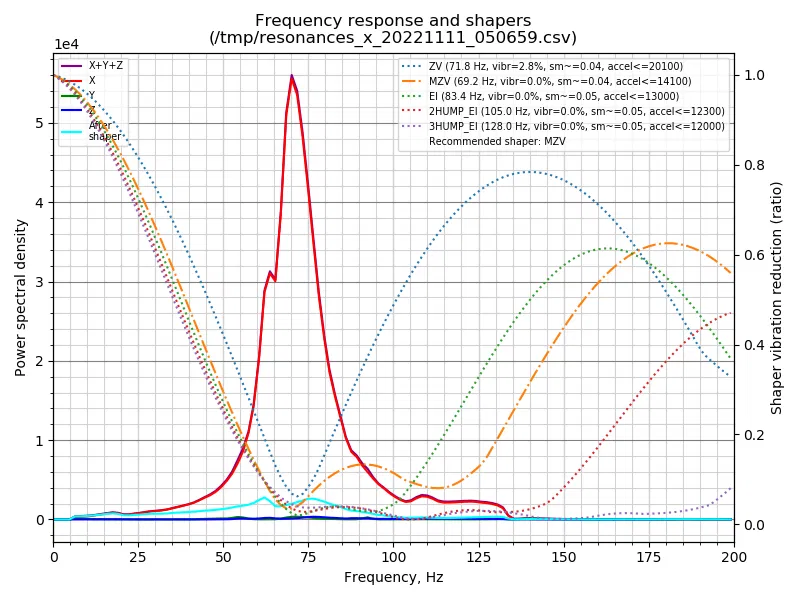

Đừng dùng file 3mf, hãy dùng file f3d (Sherpa toolhead.f3d) rồi tự xuất ra nhé, vì mình đã chỉnh sửa lại model rồi. Mình cũng đã thêm 2 vị trí gắn ADXL345 vào phần nắp trên.
