Ngàm gắn Biqu H2 Volcano cho máy Ender 3

Tác giả Teitgen3d_1300028

Lượt tải
2
Lượt thích
1
Lượt coi
194
Tải tất cả (.zip)· 4 file · 35,6 MB· 35,6 MB

File 4 35,6 MB

  • bl_touch_mount_1786413814.stlSTL · 630,4 KB
  • duct_1786413816.stlSTL · 1,7 MB
  • main_connector_ender_3_1786413816.stlSTL · 1,8 MB
  • Ender_3_Biqu_H2_toolhead_1786413818.stepSTEP · 31,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#417801
Danh mục
Máy In 3D
Ngày đăng

Mô tả

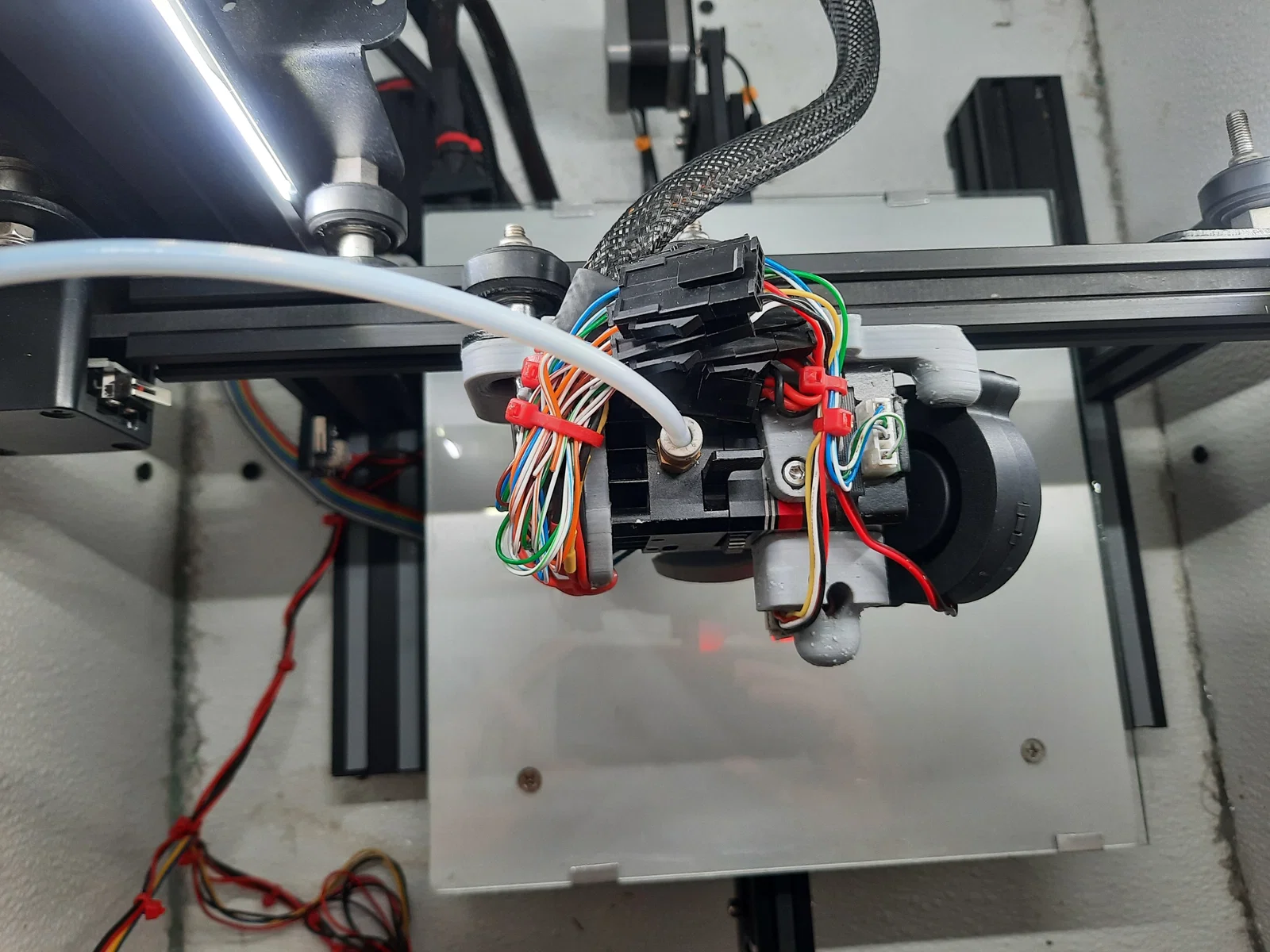

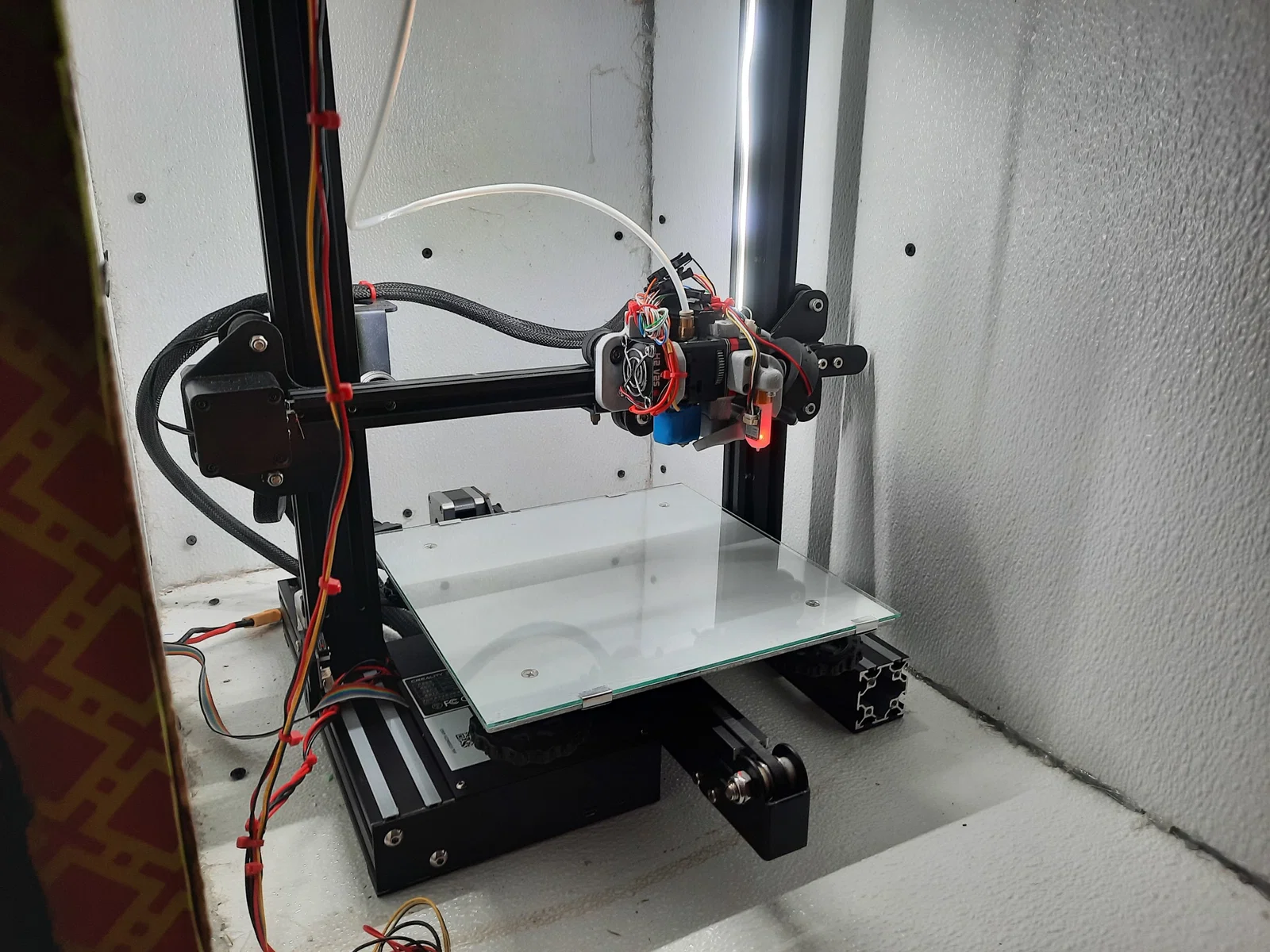

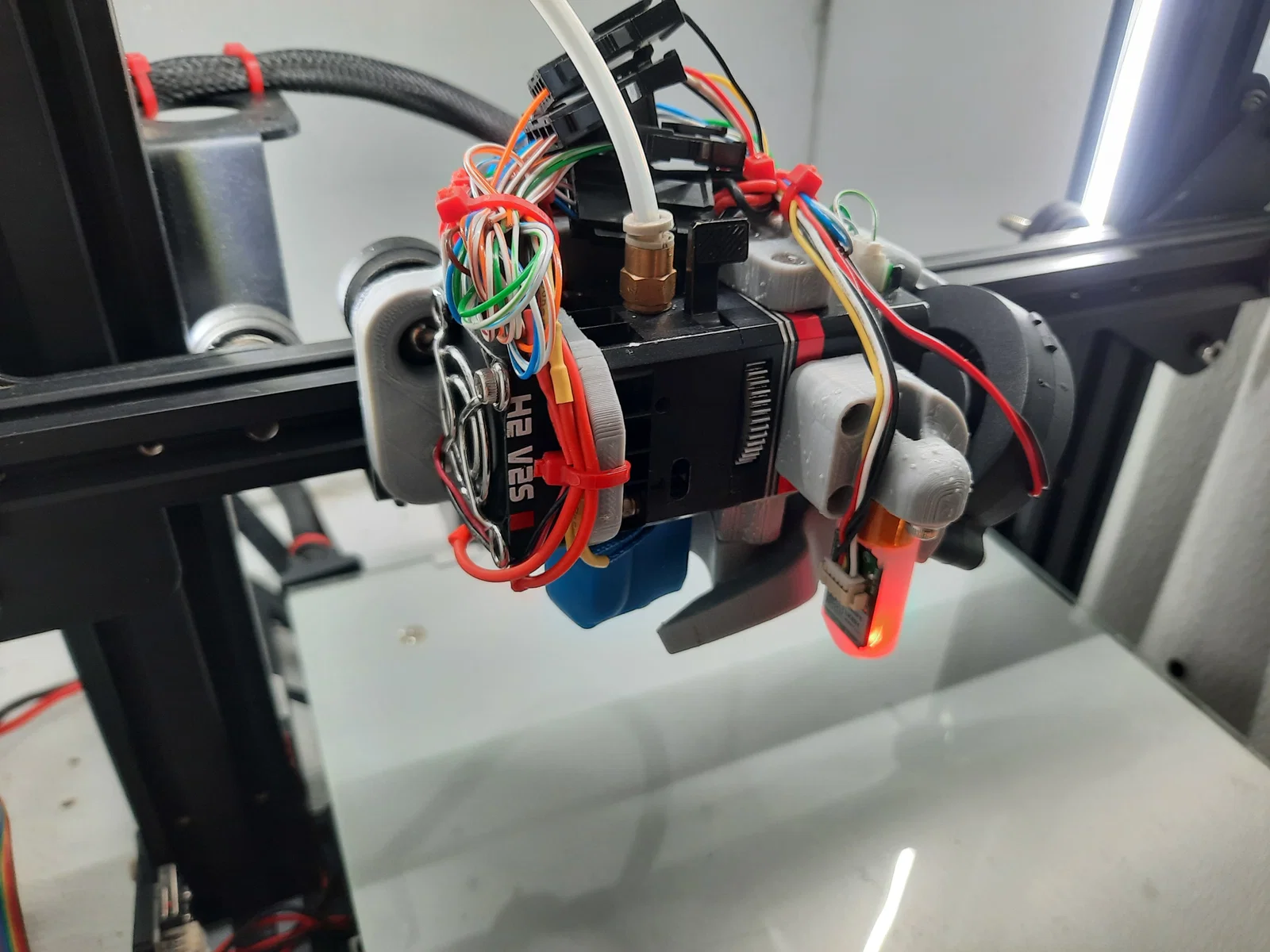

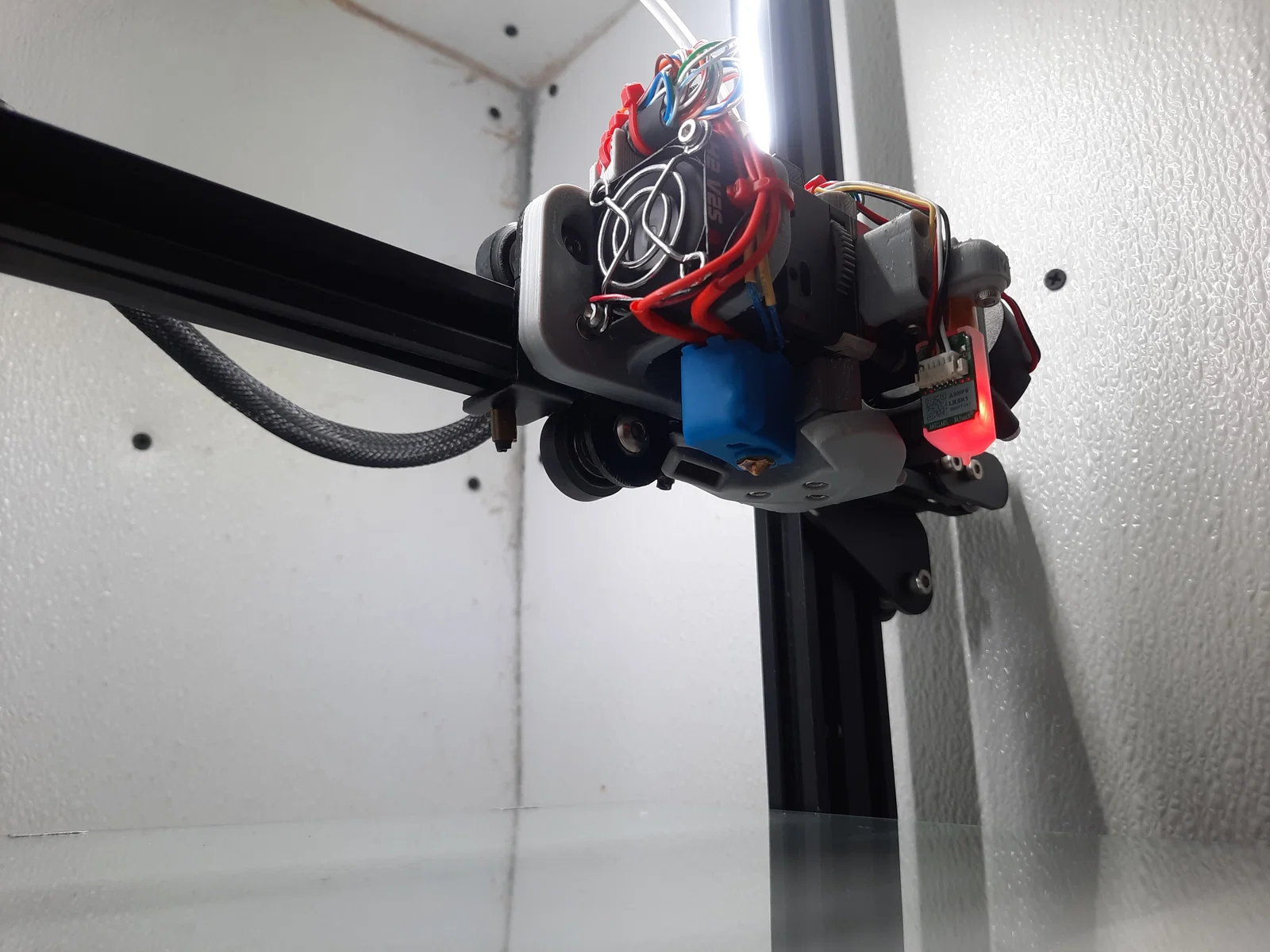

Mình không tìm được mẫu nào để gắn Biqu H2 với đầu in Volcano cùng BLtouch, nên mình đã tự thiết kế riêng.

Các tính năng nổi bật

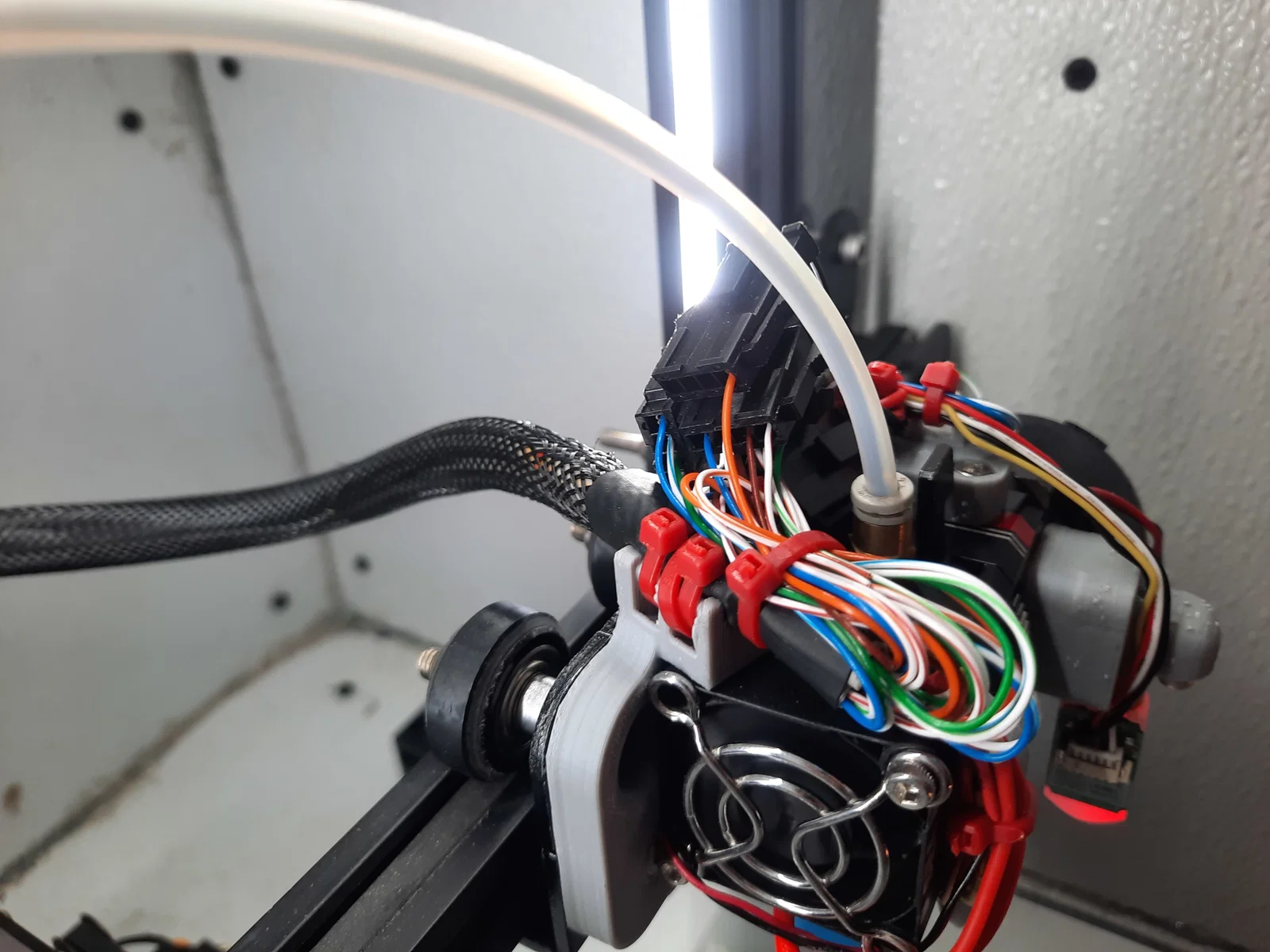

Sử dụng quạt 5015 và phần ống gió rất dễ in, hầu như không cần support. Thiết kế cứng cáp, gọn nhẹ mà không làm mất nhiều không gian in. Dễ dàng đi dây bằng dây rút (nếu bạn bỏ qua mấy cái giắc nối thì sẽ không bị rối như của mình đâu).

Phần cứng cần thiết

7x ốc m3x20 (đầu trụ) - dùng cho quạt thổi mẫu, quạt làm mát đầu lạnh và ống gió.

4x ốc m3x12 (đầu trụ) - dùng cho giá gắn BLtouch và đế máy đùn.

4x ốc m3x8 (đầu trụ) - dùng cho BLtouch và phần trên máy đùn.

2x ốc m3x12 (đầu bằng) - dùng cho ngàm gắn máy đùn.

2x ốc m3x8 (đầu bằng) - dùng cho ngàm gắn máy đùn.

7x ốc tán nhiệt Voron M3 (M3x5Dx4L) - dùng cho BLtouch, quạt thổi mẫu và ống gió.

5x dây rút loại nhỏ - dùng để gom gọn dây cáp trên đầu in.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
35,6 MB
File lớn nhất
31,4 MB
