Ống dẫn gió Prusa Mini+ CFD-optimized Fan Duct v2

01.02.2023

• cải thiện đường dẫn luồng khí cho phiên bản thường

24.01.2023

• Đầu dò Pinda bị cạ vào ống dẫn gió → đã tạo thêm khoảng hở lớn hơn trên ống dẫn gió
• tối ưu hóa luồng khí

23.01.2023

• thêm mẫu mới để luồng gió tốt hơn với các đầu phun (nozzle) đặt thấp và có bọc silicone

01.2023

• loại bỏ bớt vật liệu để tránh va chạm với trục Z
• đã có những bản in thành công đầu tiên → xem phần bình luận

Vẫn cần kiểm tra các vấn đề sau:

• va chạm với ốc vít bàn nhiệt (heatbed)
• va chạm với nắp che bàn nhiệt
• độ vừa vặn của bọc silicone và luồng khí (liệu bọc silicone có chặn luồng khí không)
• kiểm tra khả năng bắc cầu (bridging)
• khả năng in của mô hình (các tấm chia gió, góc nghiêng, lỗ thoát gió)

Mọi người cùng kiểm tra giúp nhé! Mình sẽ cố gắng cập nhật dựa trên phản hồi của các bạn.

Cải tiến phiên bản 2.0

• Cải thiện căn chỉnh các ống dẫn gió bên hông giúp nhắm mục tiêu vào đầu phun chính xác hơn

• Giảm sức cản không khí thêm nữa qua ống dẫn gió (→ tốc độ thoát gió nhanh hơn, lưu lượng thể tích tương đương với thiết kế gốc của Prusa)
• Không còn va chạm với nắp che bàn nhiệt hoặc ốc vít căn chỉnh ở phía sau bàn nhiệt

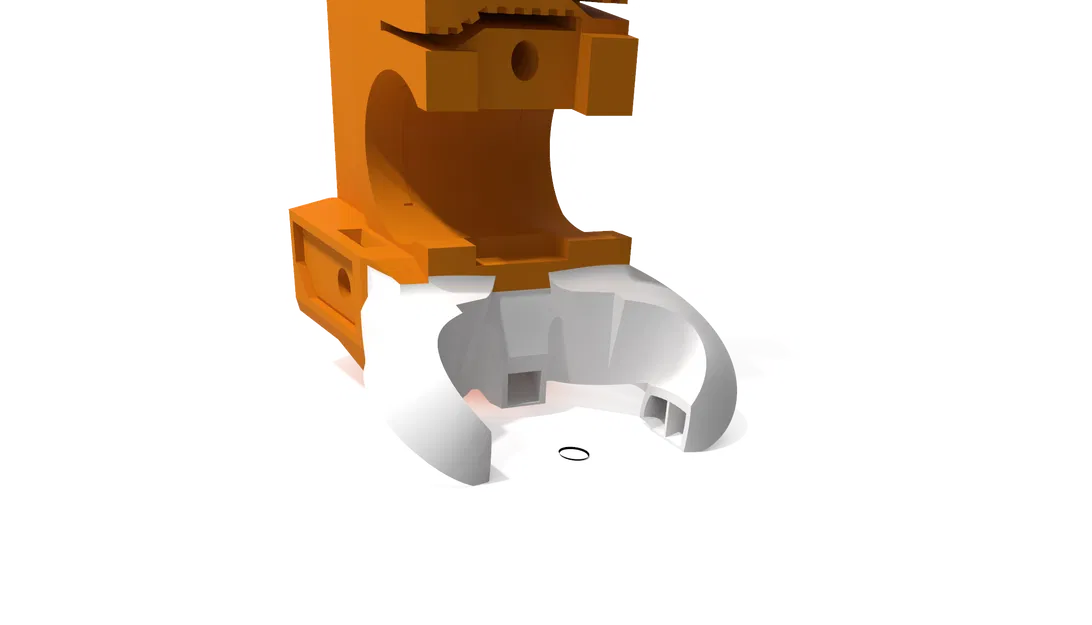

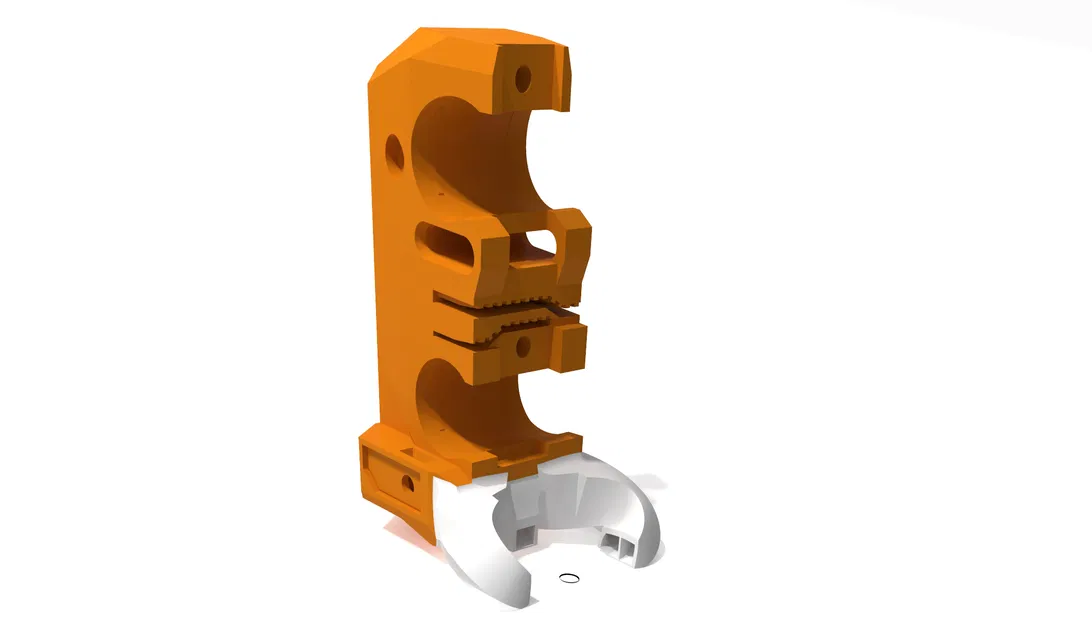

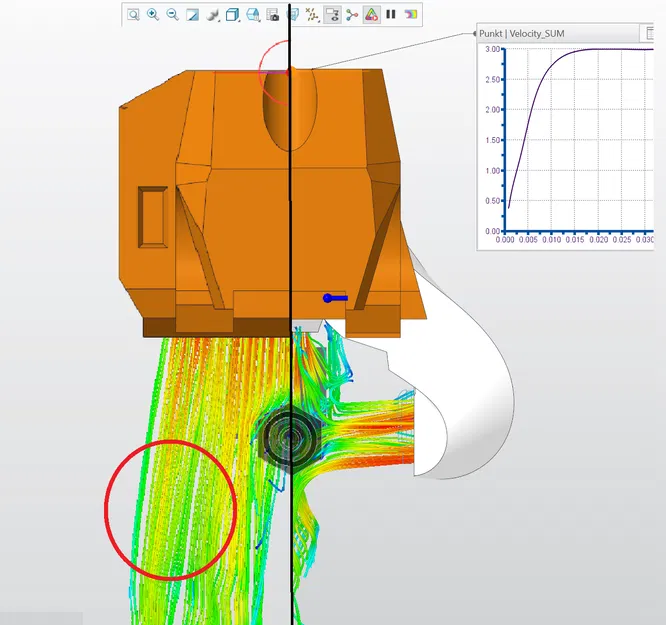

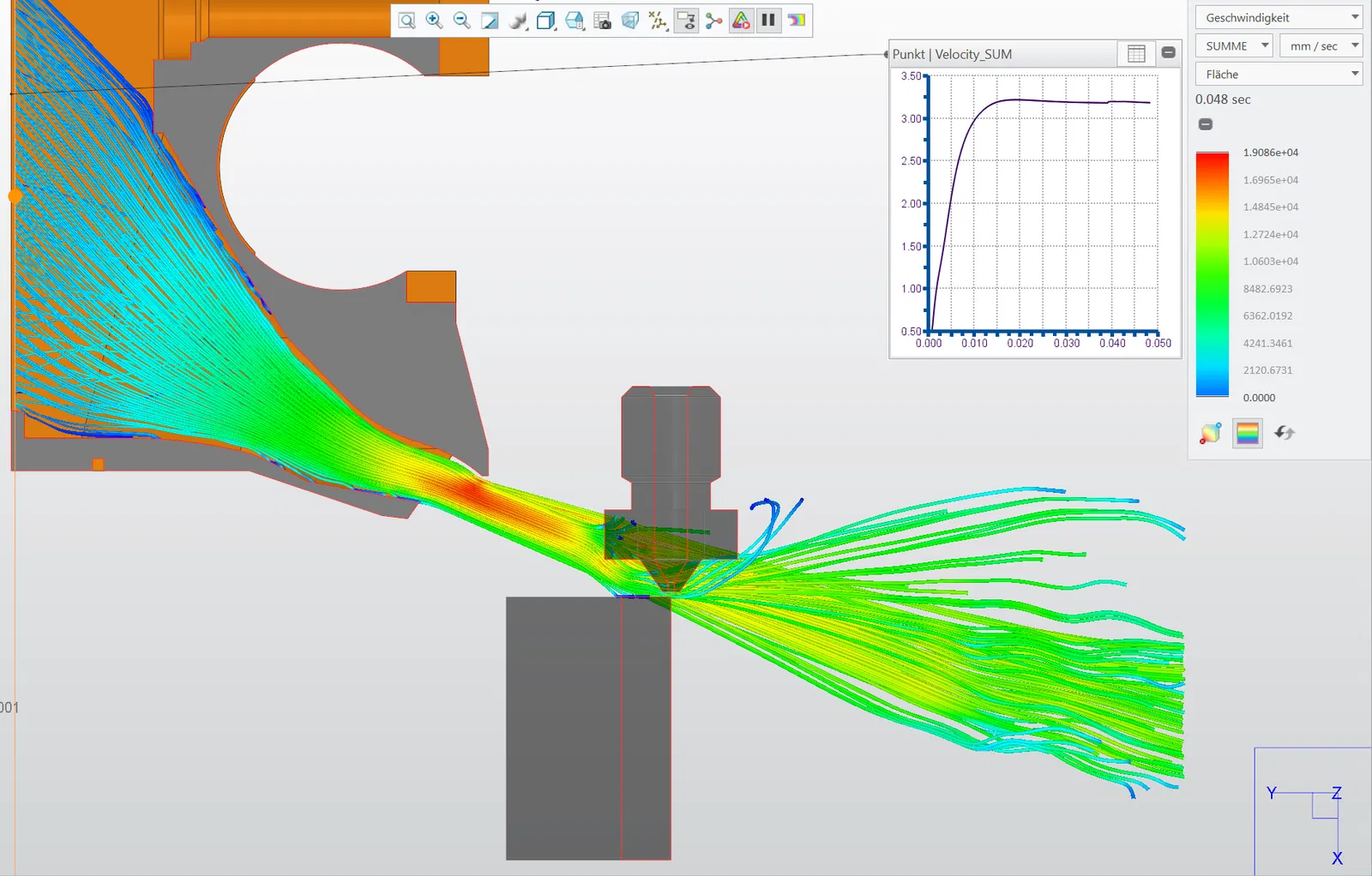

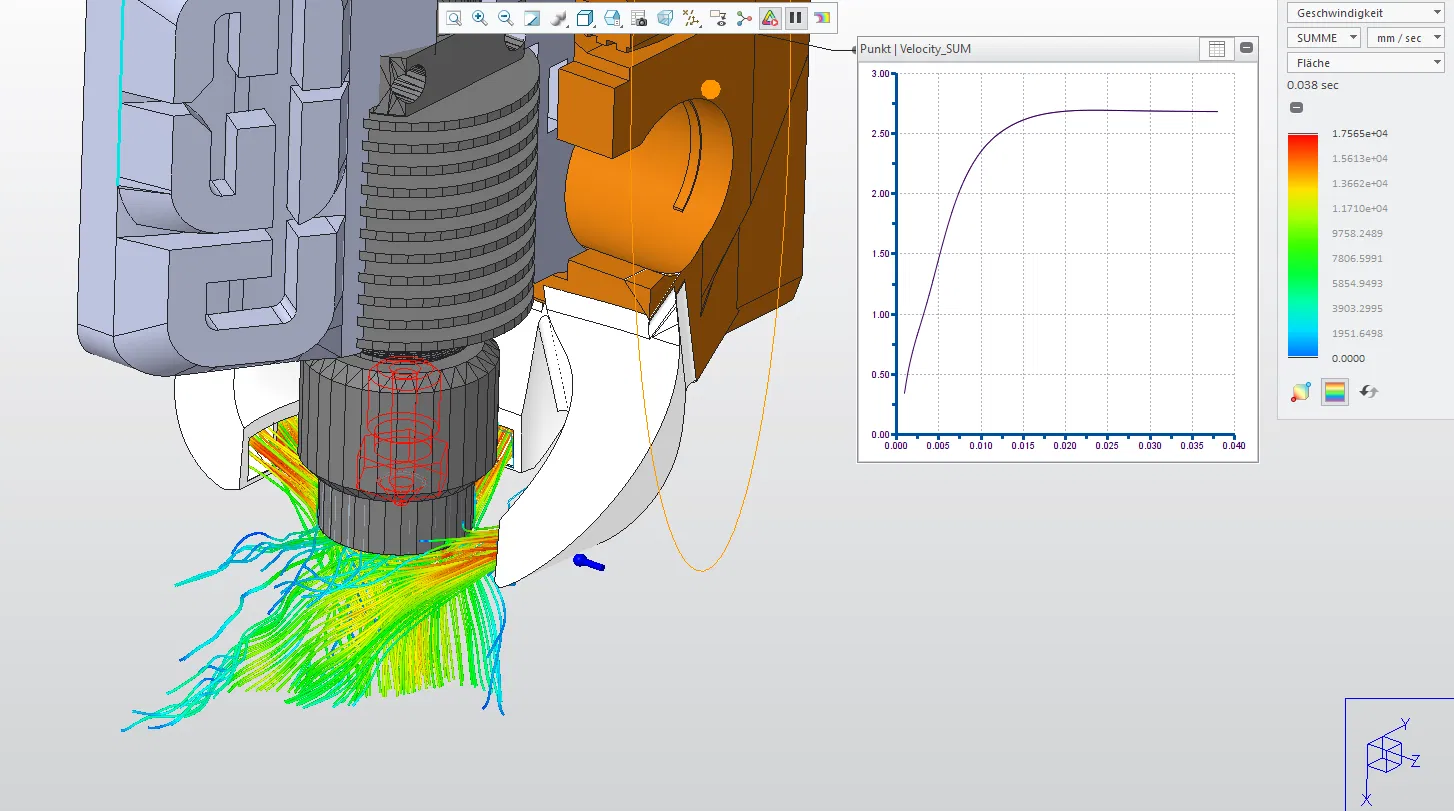

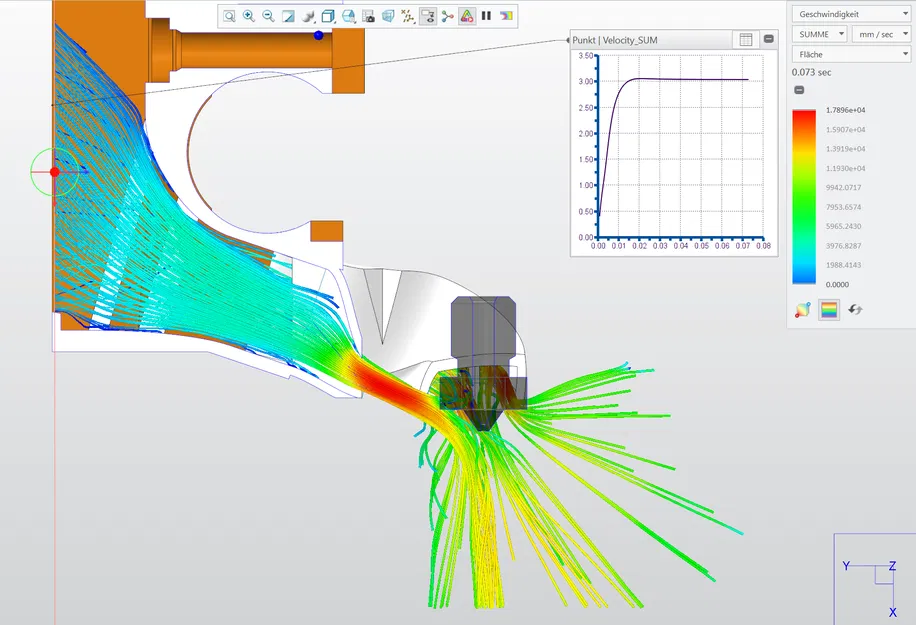

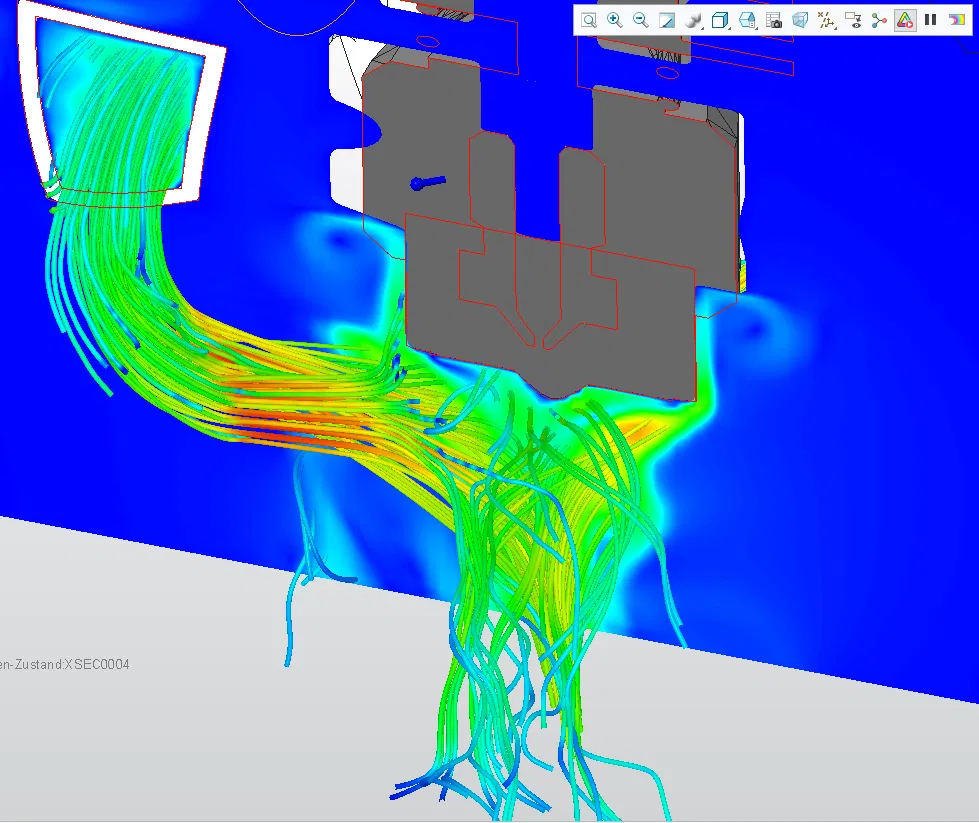

• Phân tích CFD chính xác hơn và tối ưu hóa căn chỉnh đầu ra
• Tạo thêm không gian cho bọc silicone (không đảm bảo kết quả vì mình không có sẵn bọc silicone để thử nghiệm)
• Các khiếm khuyết bề mặt từ mẫu trước đã được chỉnh sửa (nhưng cũng có thêm vài "khiếm khuyết" nhỏ để đảm bảo mọi thứ khớp với nhau^^)

Phiên bản 1.0:

Ống dẫn gió Prusa Mini được nâng cấp

• Thêm hai đầu phun để làm mát linh kiện từ ba phía
• Tối ưu hóa để giảm tối đa sức cản không khí mà vẫn duy trì lưu lượng thể tích như đầu phun gốc (tải trọng tương đương cho quạt)
• Không cần thêm cấu trúc hỗ trợ (support) hay sửa đổi các linh kiện khác (PINDA, nắp bàn nhiệt)
• Đầu phun được thiết kế để tránh chồng lấn với các bộ phận khác (bọc silicone, nắp bàn nhiệt, ốc bàn nhiệt, giá đỡ PINDA)
• Khuyên dùng vật liệu có nhiệt độ chuyển hóa thủy tinh cao để tránh làm chảy đầu ống dẫn gió

(Lý tưởng) Thông số in

• Chiều cao lớp in (Layer height): ≤0.2mm
• Chiều rộng đường in (Line width): 0.45mm
• kích thước chi tiết tối thiểu (cura): 0.07 mm → để tối ưu việc bắc cầu cho tấm chia gió
• Vật liệu: PETG, ASA, ABS, các loại vật liệu chịu nhiệt cao khác
• Có những phần bắc cầu quan trọng (tấm chia gió), lý tưởng nhất là dùng Arachne để có hình dạng nêm tối ưu cho tấm chia và tốc độ bắc cầu chậm hơn.
• Không in với mật độ infill hơn 20% (nếu không sẽ quá cứng và gây áp lực lớn lên các vòng bi tuyến tính)
