Prusa MINI - X-carriage cải thiện làm mát

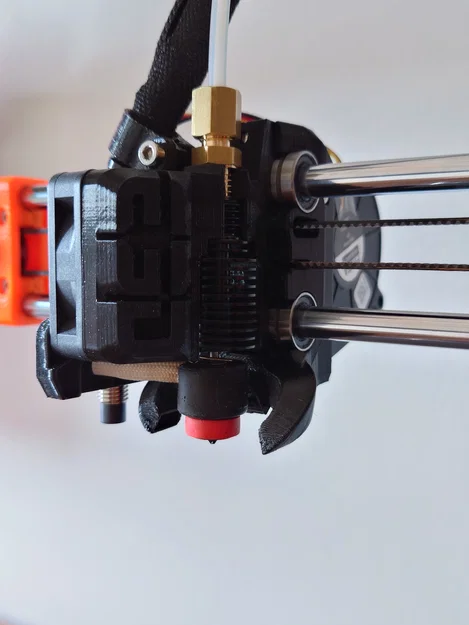

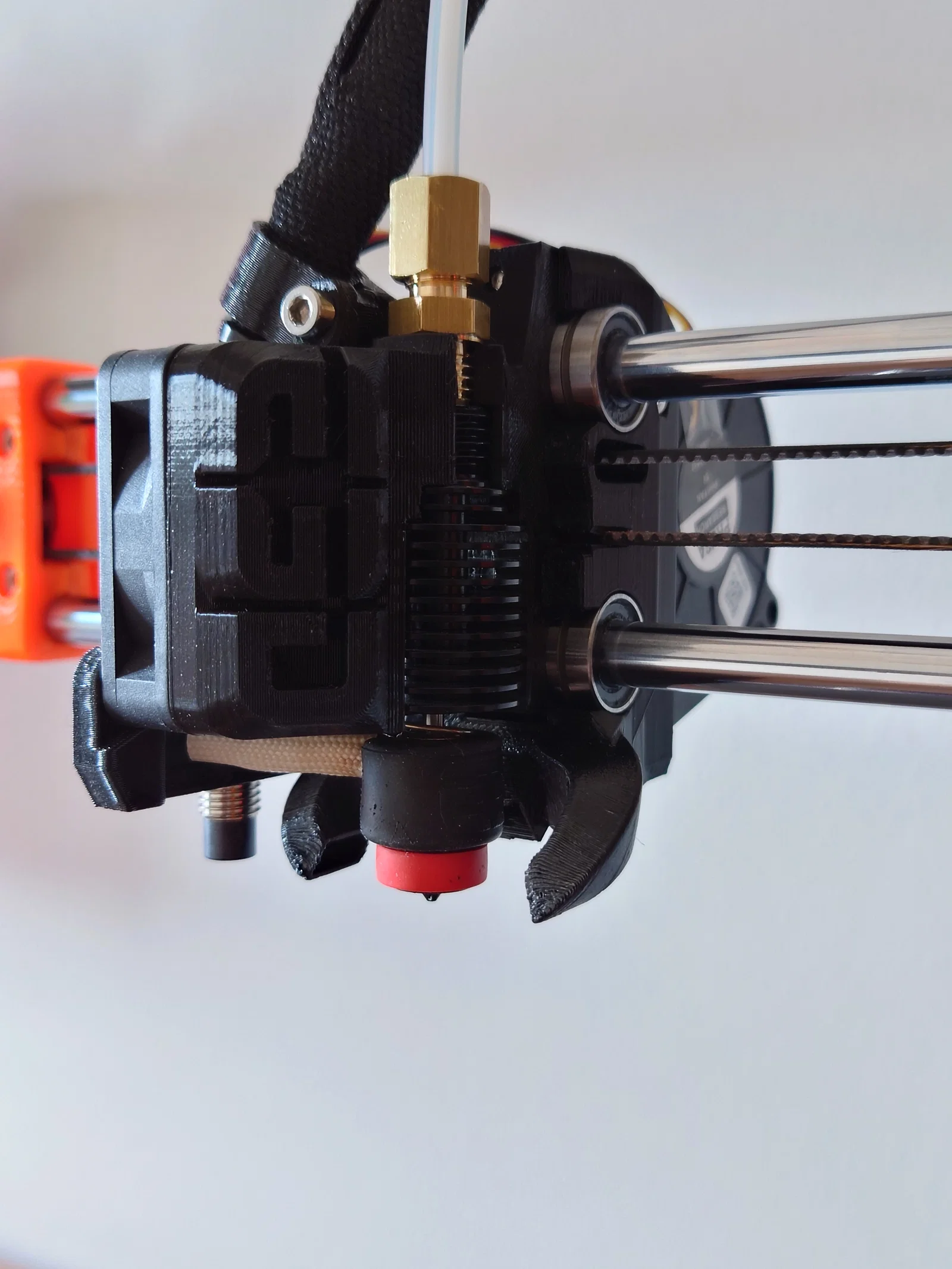

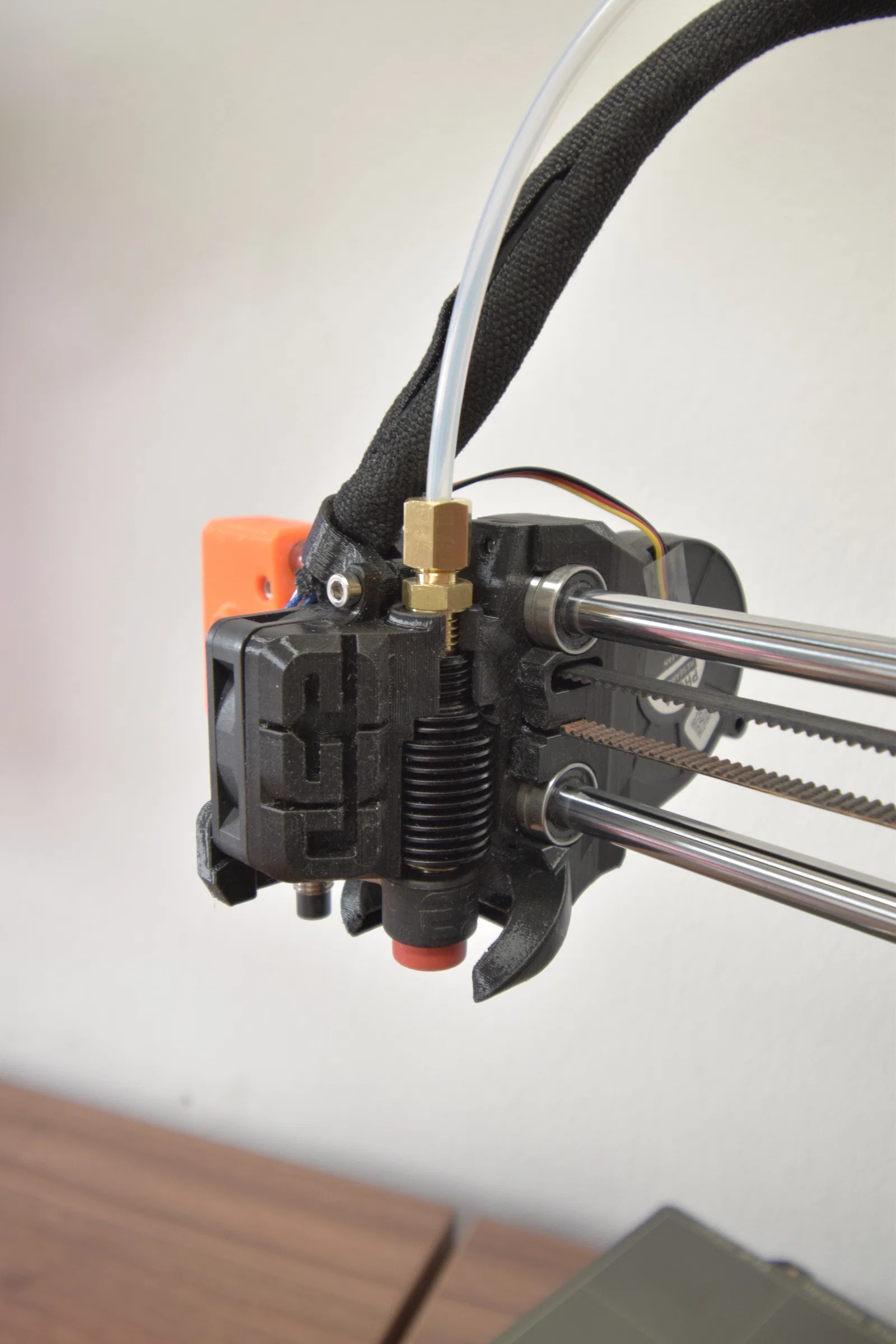

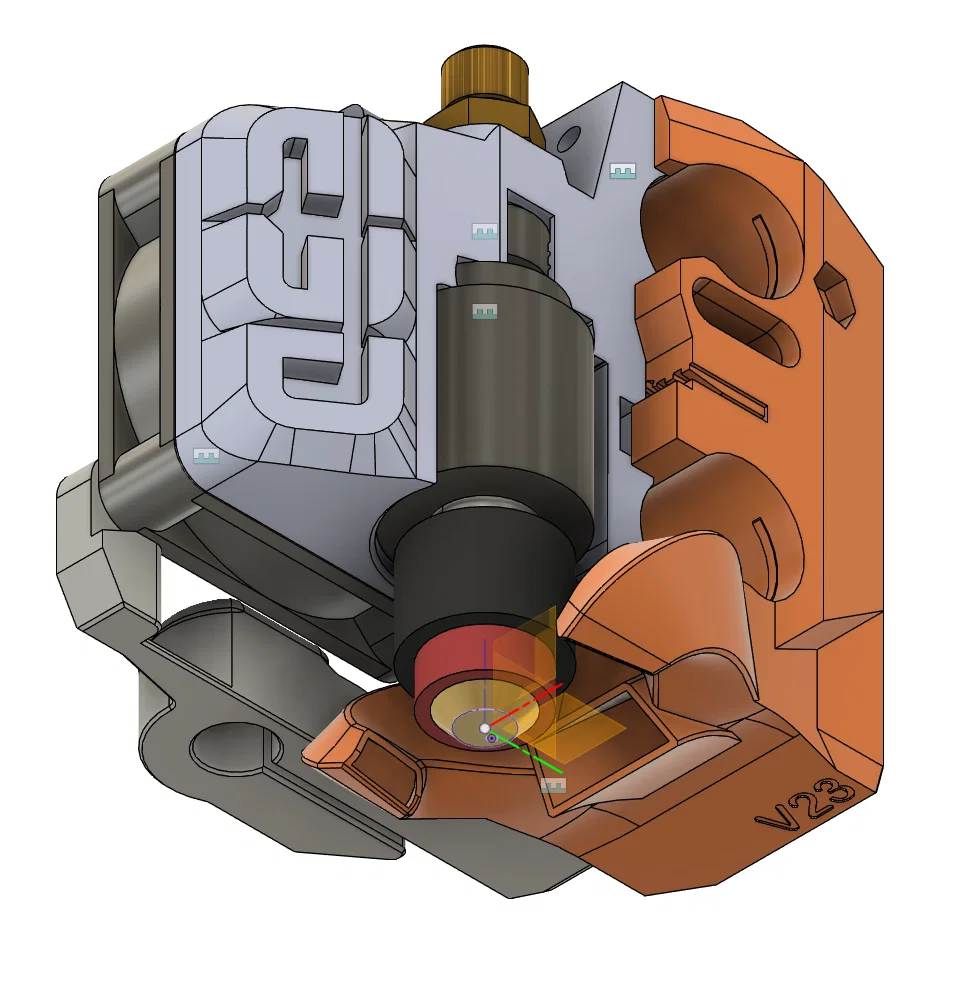

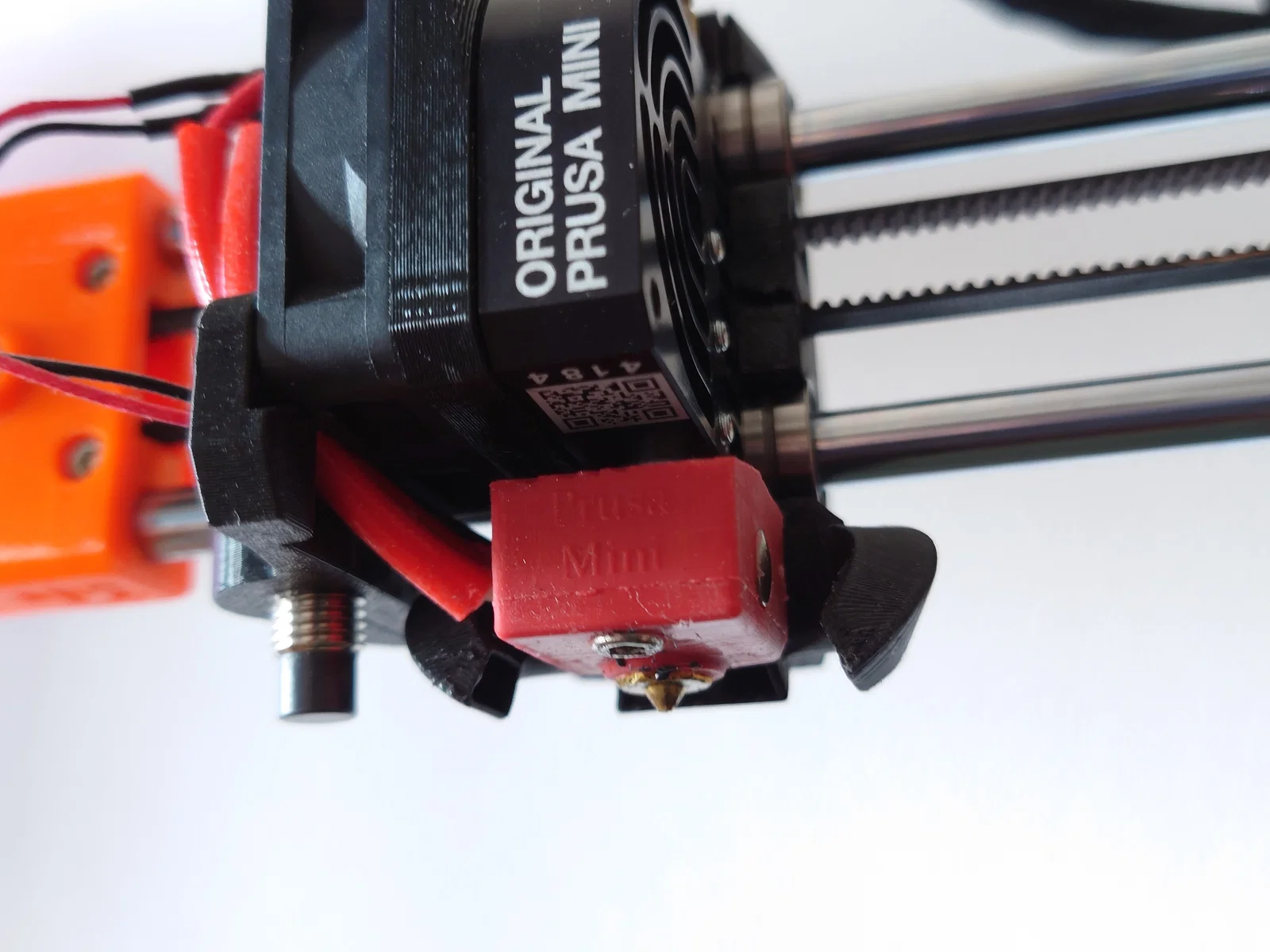

Đây là X-Carriage đã được chỉnh sửa cho Prusa MINI, kèm các ống gió làm mát chi tiết (part cooling ducts) cho Revo Micro và cả Stock Hotend.

Remix từ solderjul. Danh sách thay đổi bên dưới.

Updae V26 12.11.2024:

• Tăng nhẹ kích thước cửa thoát của ống gió giữa
• Cắt bớt một phần của ống gió giữa để tăng khoảng hở với bed-connector
• Cải thiện khả năng in (printability)

Update V23 07.04.2024:

• Chỉnh các ống gió hai bên chĩa vào trong thêm một chút

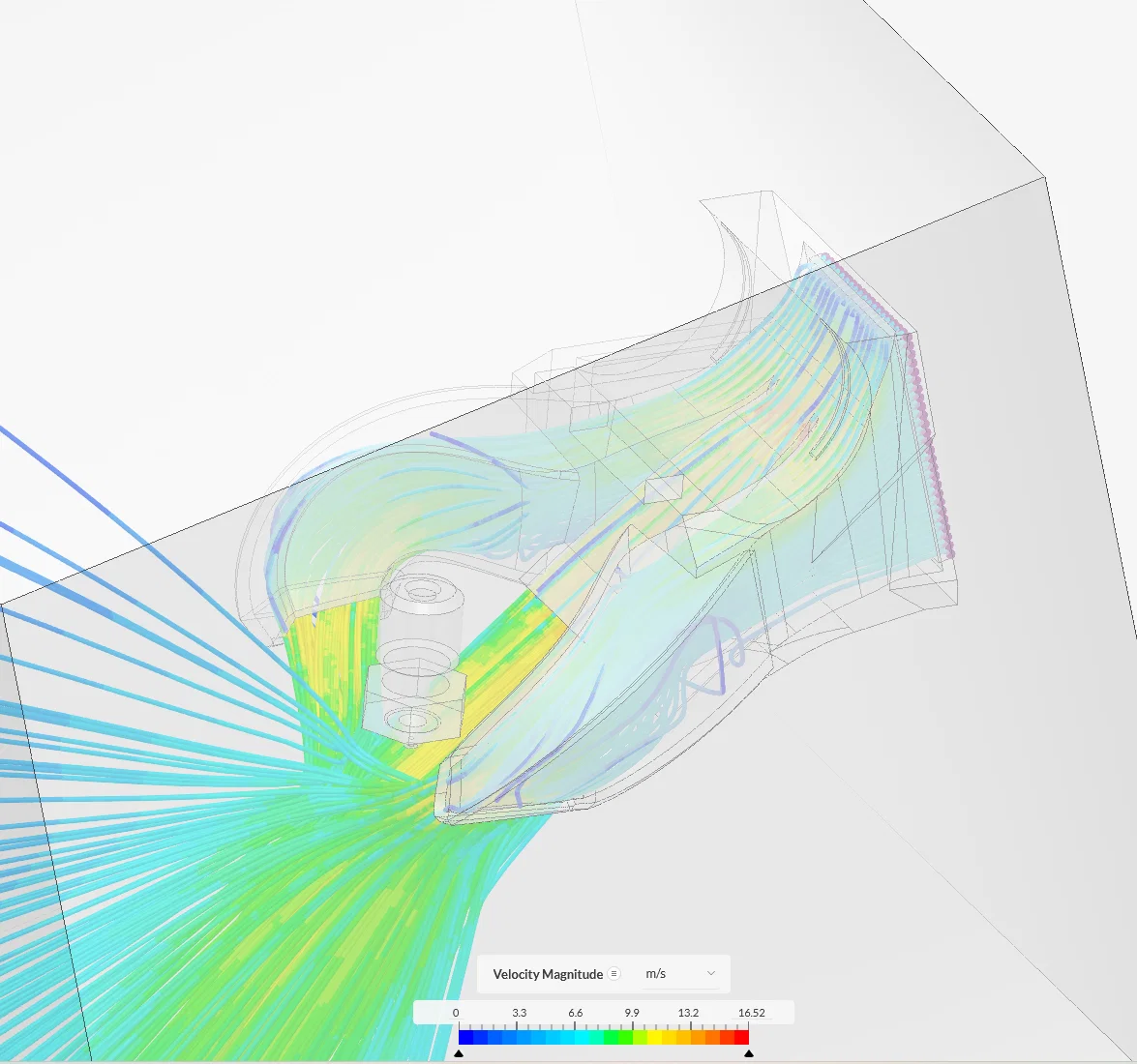

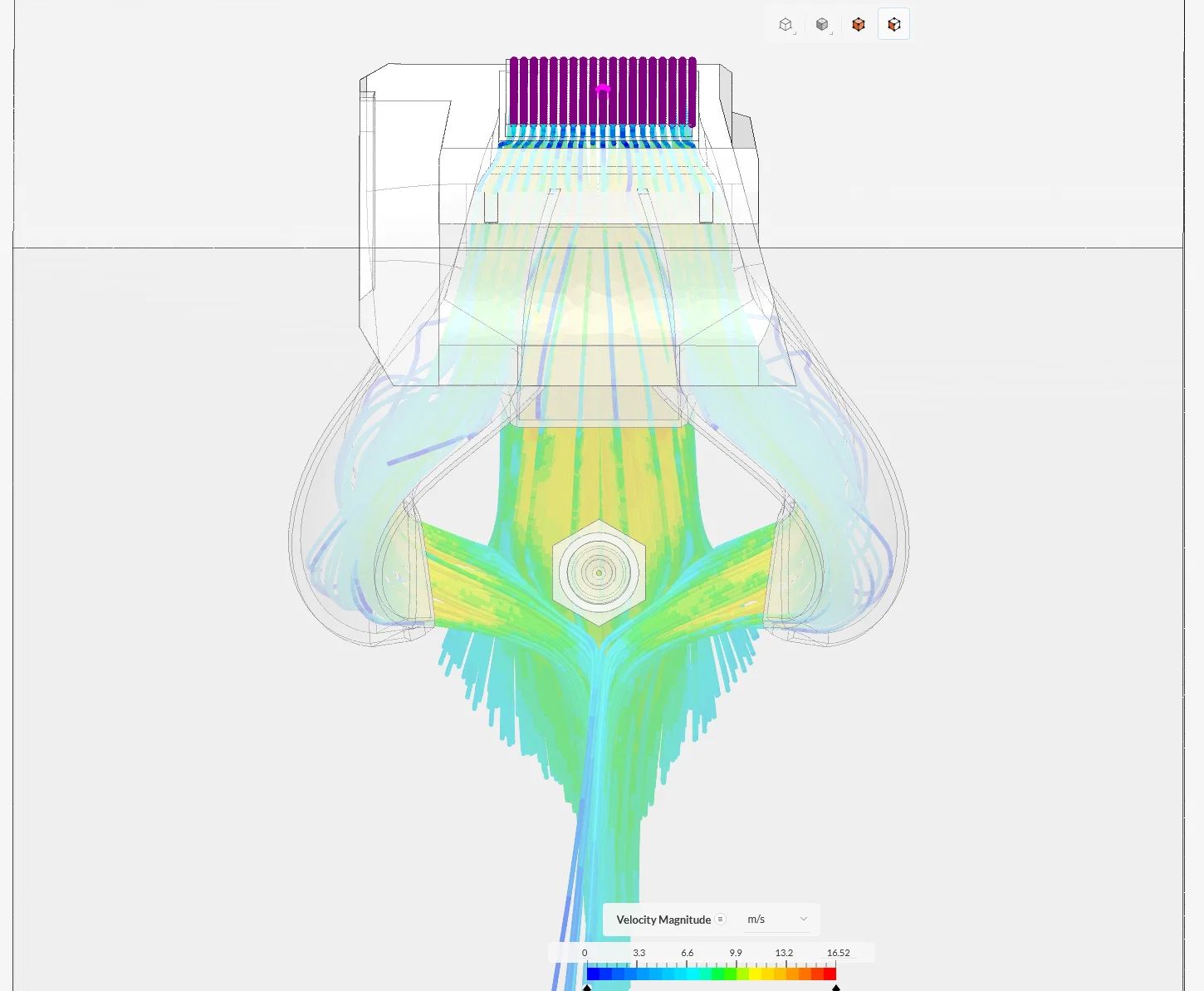

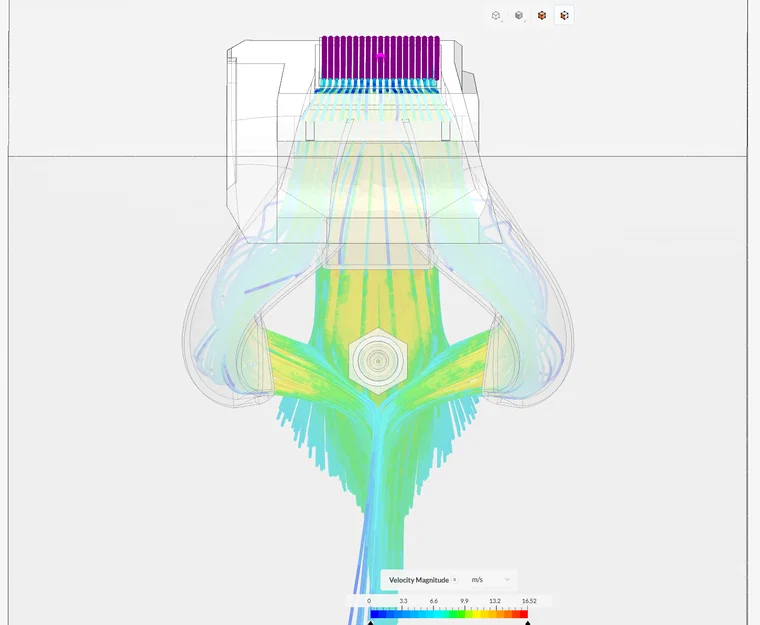

• Làm phân tích CFD bằng SimScale
• Việc này sẽ giúp làm mát tốt hơn từ phía trước

Update 05.10.2023:

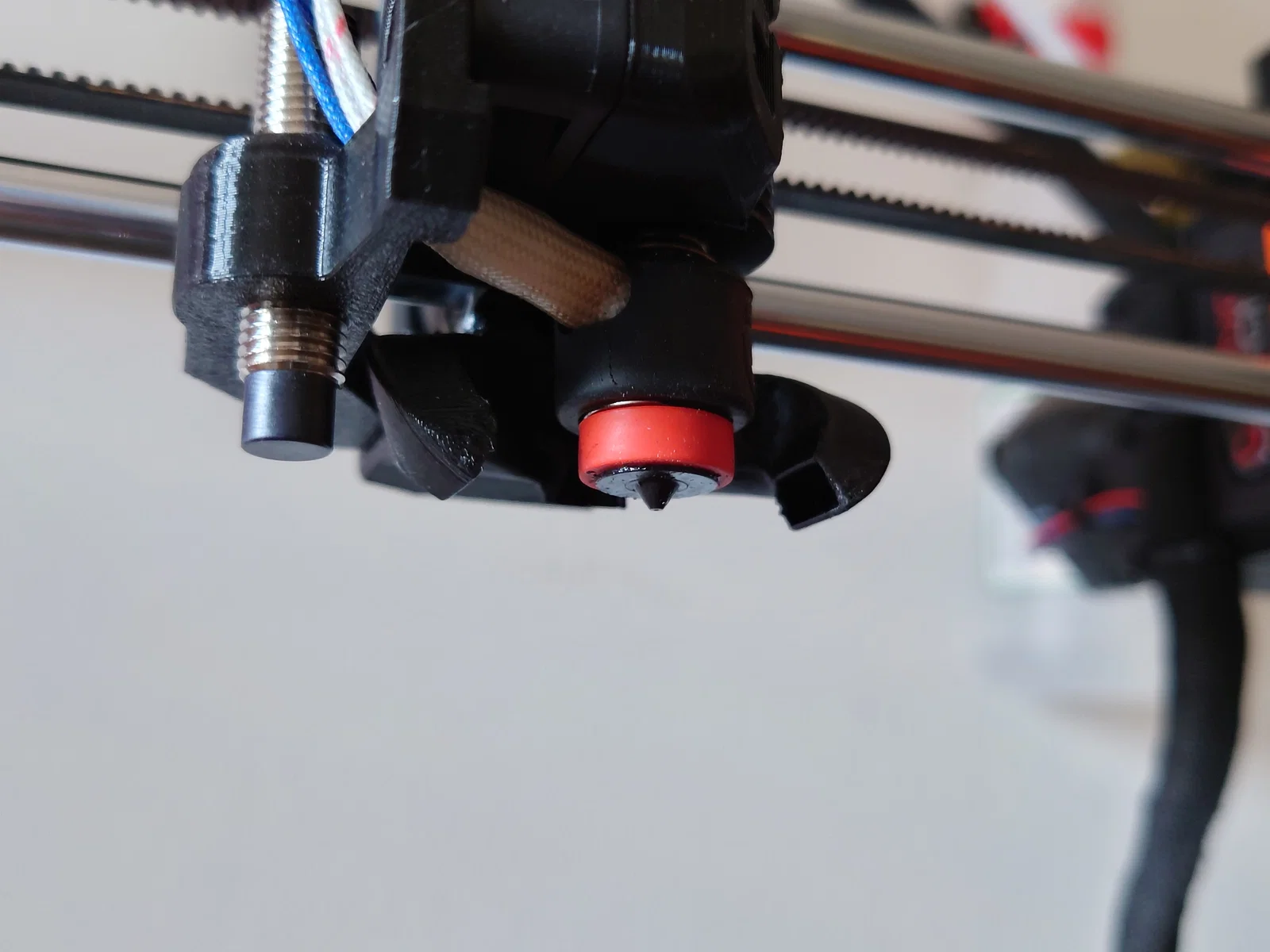

• Ngàm Pinda giờ có thêm khoảng hở cho dây hotend
• Cập nhật file F3Z & STEP

Update V22 29.09.2023:

• Chỉnh ống gió giữa chĩa xuống nhiều hơn
• Rút ngắn ống gió hai bên một chút

Update V20 26.07.2023:

• Làm ống gió giữa to hơn nhiều

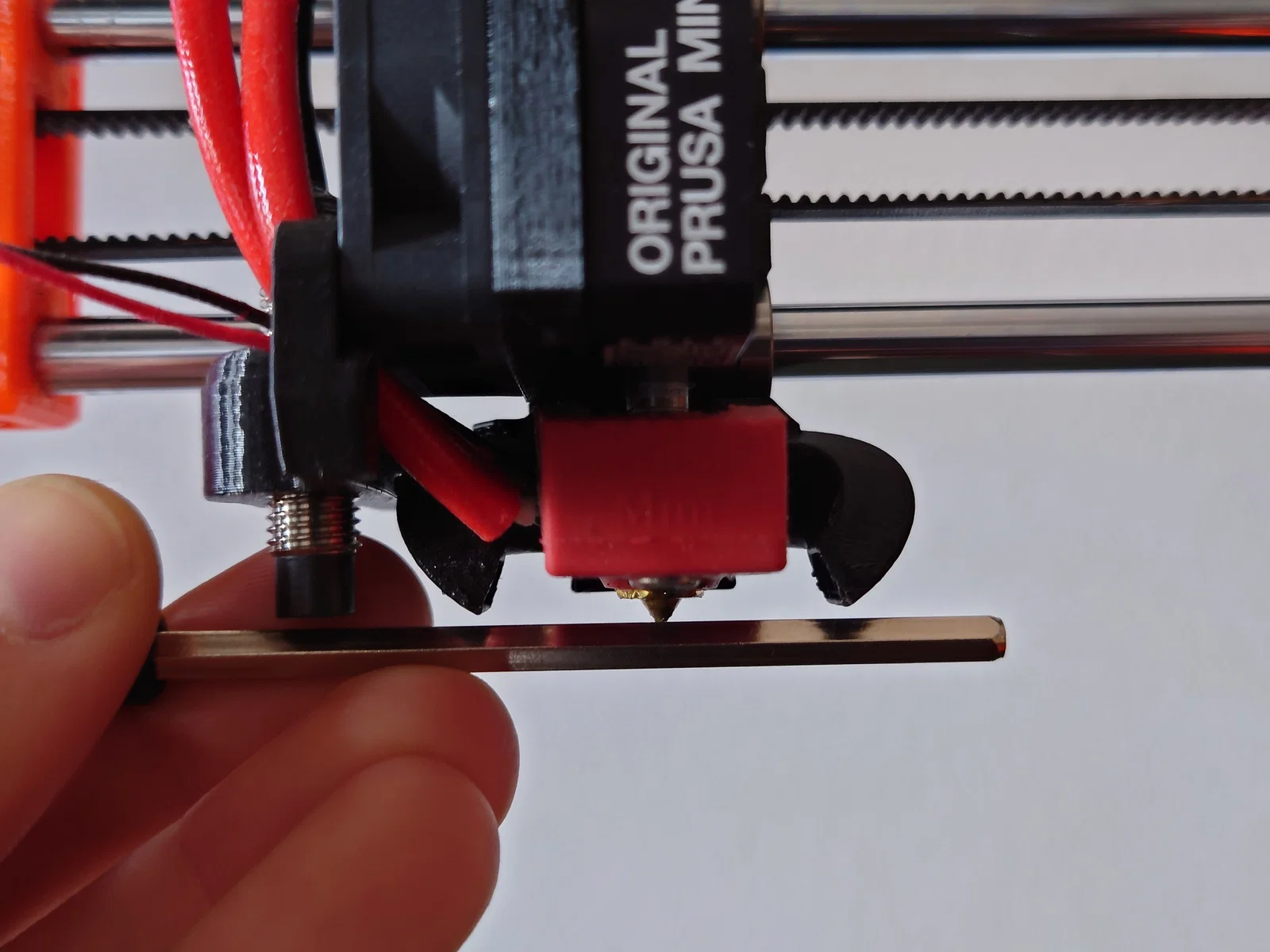

• Cải thiện tương thích với stock hotend

Update V19 14.07.2023:

• Thêm lại ống gió giữa.
• Làm ống gió giữa to hơn.
• Mấy chi tiết chia gió (air-splitting thingies) giờ nhìn “xịn” hơn và dễ in hơn.
• Mình làm lại toàn bộ file F360 để rõ ràng hơn.
• File F360 và STEP có kèm một số linh kiện gốc để tham khảo.

Update V14 07.07.2023:

• Bỏ ống gió giữa.
• Cải thiện hình học chỗ chia gió.

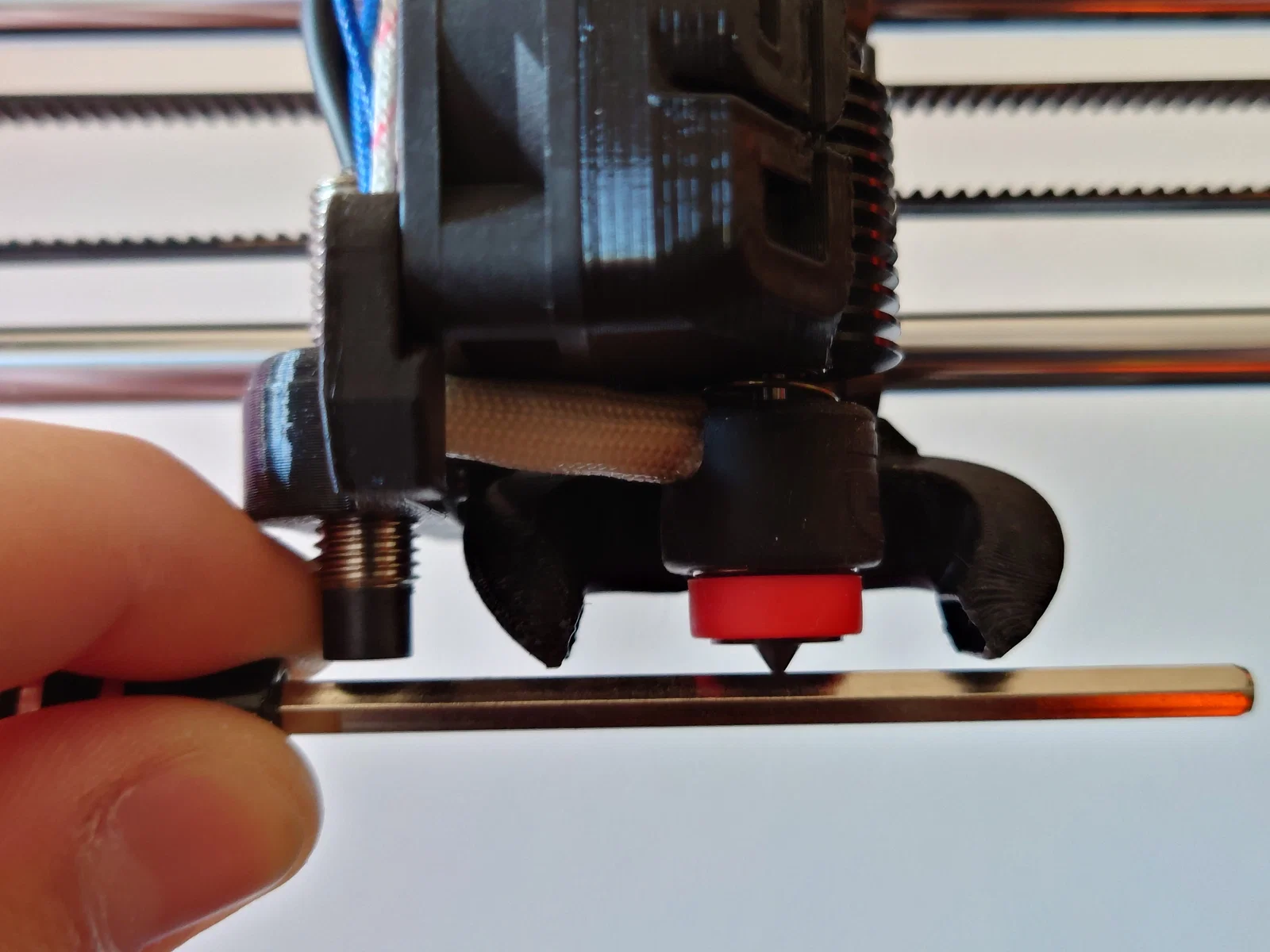

• Việc này sẽ tăng đáng kể khoảng hở khi cân bàn (levelling).

Thông tin khoảng hở quan trọng:

Mình đã dũa mỏng mấy cái studs ở phía sau của bed từ lâu rồi, nên không chắc có chạy được với studs nguyên bản hay không.

Ngoài ra, mình cũng rất khuyến nghị in thêm cái ngàm dây giường 90° (90° Bed-cable mount) của mình:

Nó có profile thấp hơn so với connector nguyên bản và dùng vít đầu chìm (countersunk).

Bạn cũng nên gắn một cặp spacer clips nhỏ này lên X-rods, để ống gió không bị đụng vào Z-carriage:

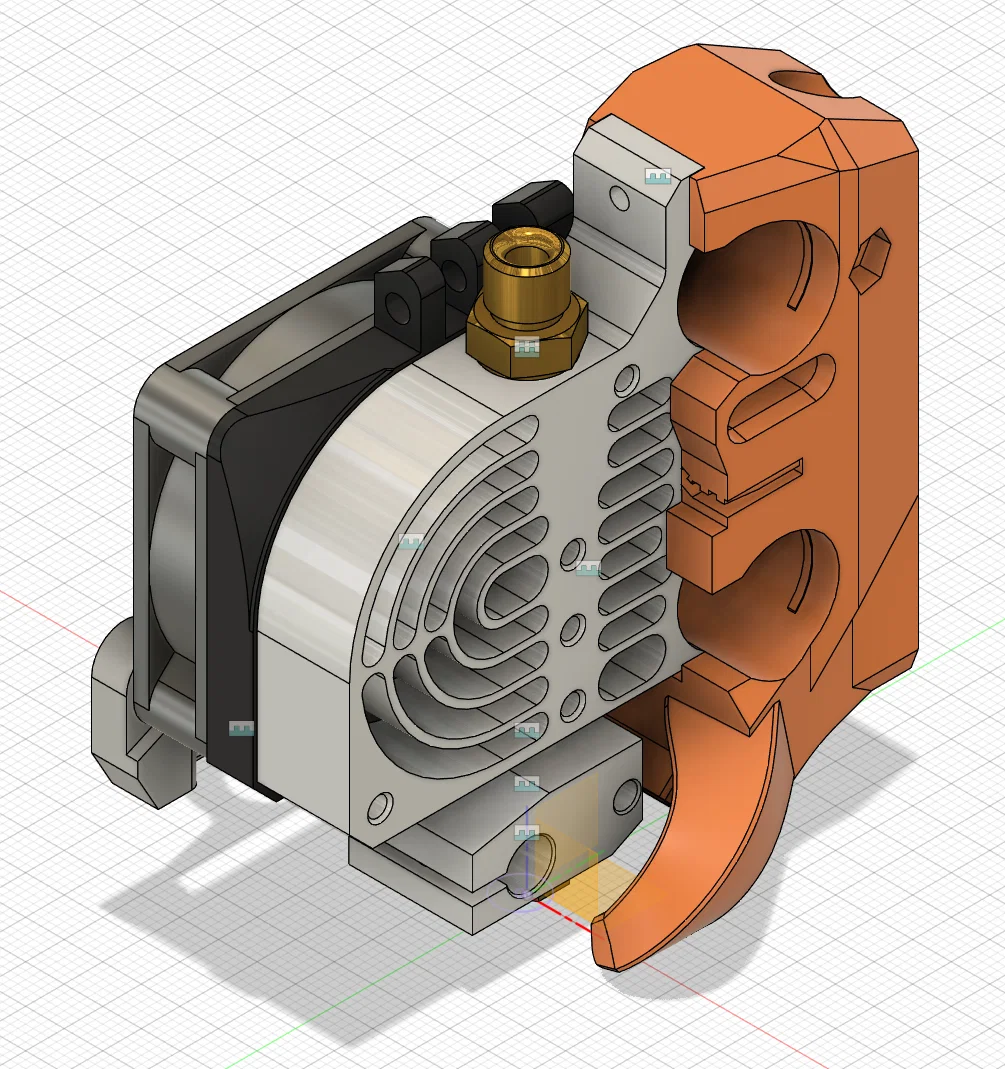

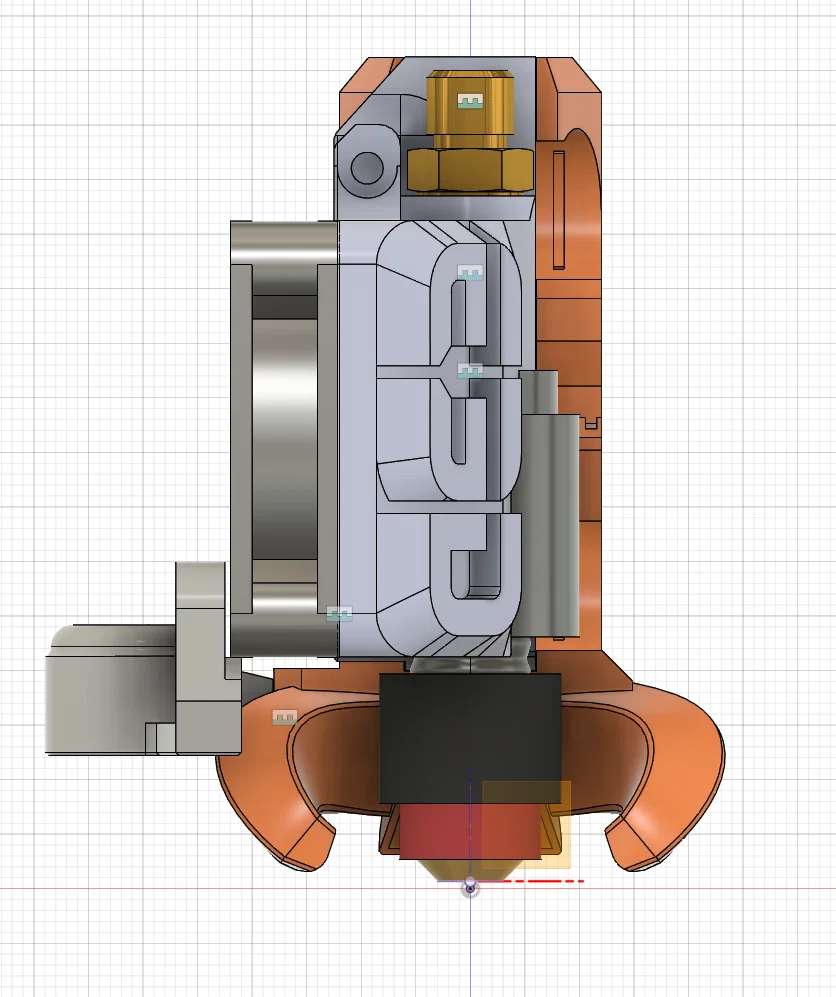

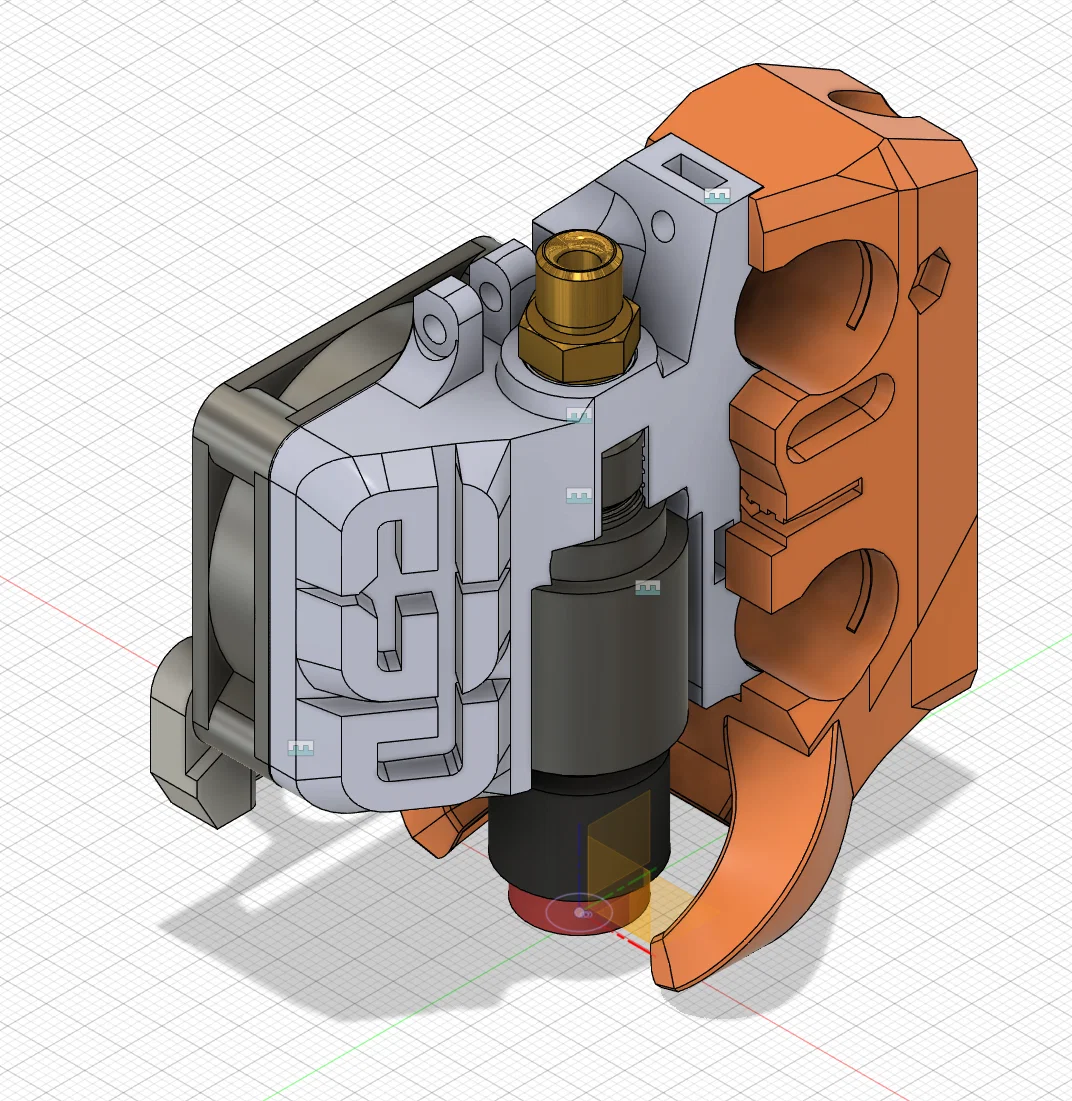

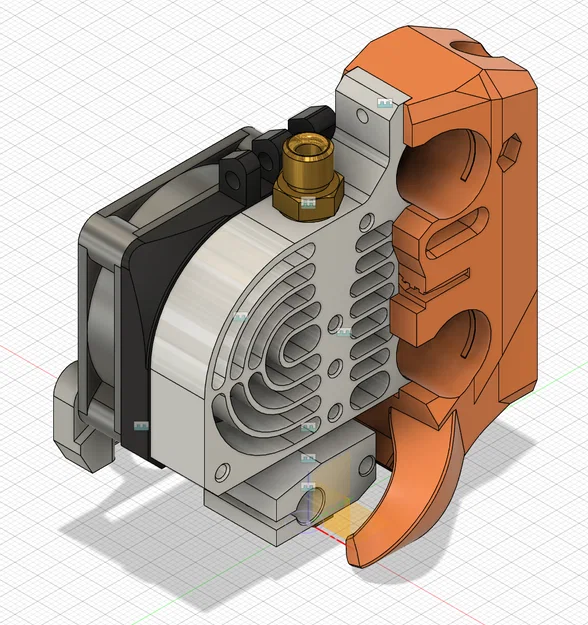

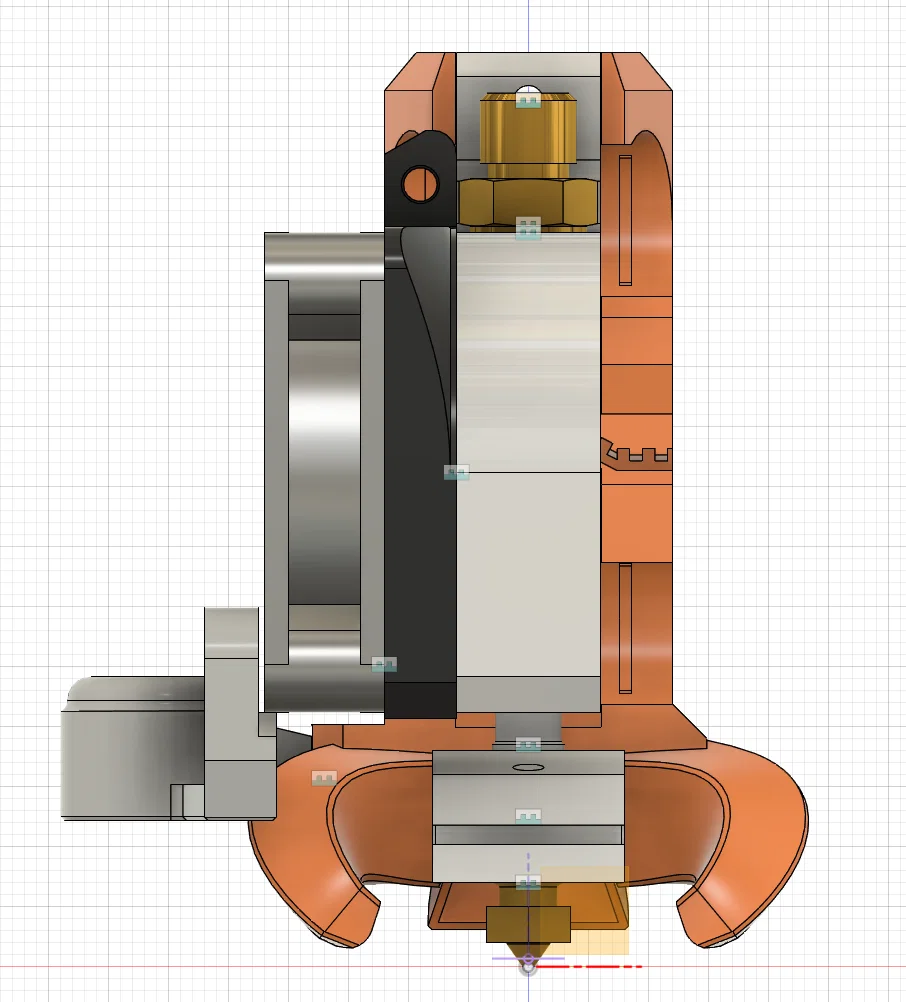

Thông tin: File STEP và F3Z có bao gồm cả Revo Micro lẫn hotend nguyên bản để tham khảo.

Nhớ xem thêm mẫu của mình nữa.
