Ống dẫn gió quạt làm mát mainboard cho Qidi Q2

Tác giả LoJ_3055128

Lượt tải
4
Lượt coi
75

File 1 10,1 MB

  • Motherboard_6025_fan_shroud_1785298198.stlSTL · 10,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Lỗ gió ban đầu ở nắp lưng dành cho quạt 4015 đã được mở rộng để lắp vừa quạt 6025. Để làm chuẩn, phần đáy và góc trái (nhìn từ sau ra trước) của lỗ quạt 4015 cũ được giữ nguyên, nghĩa là lỗ được khoét mở rộng lên trên và sang phải.

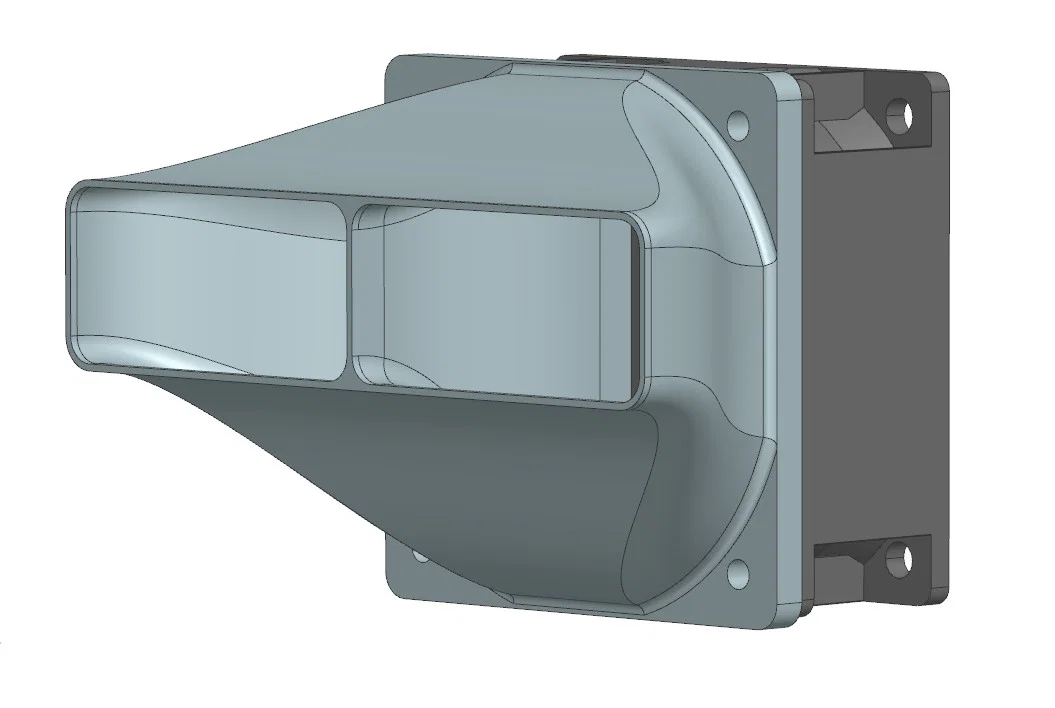

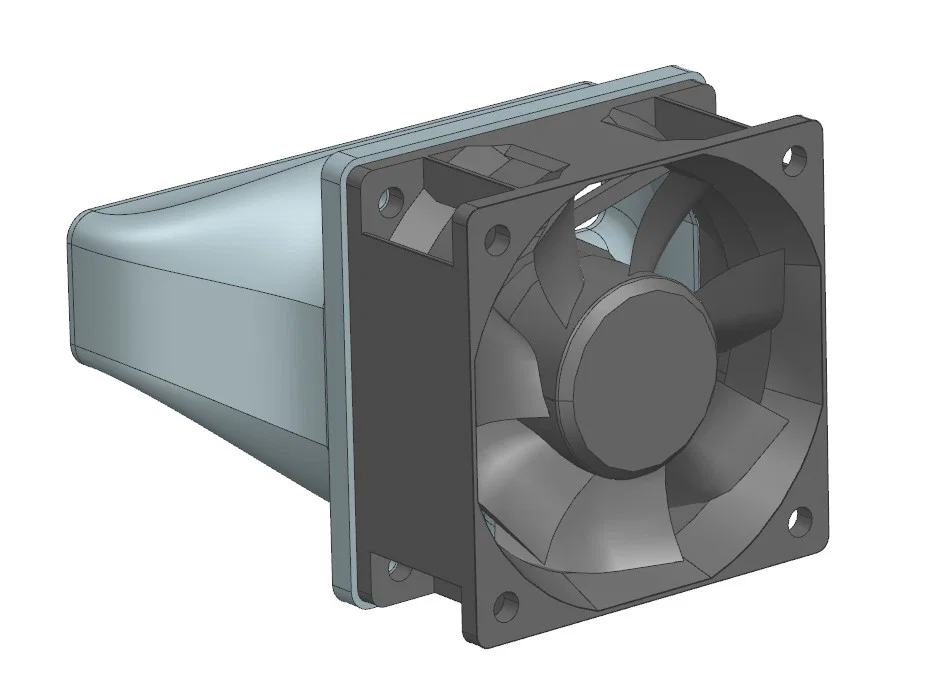

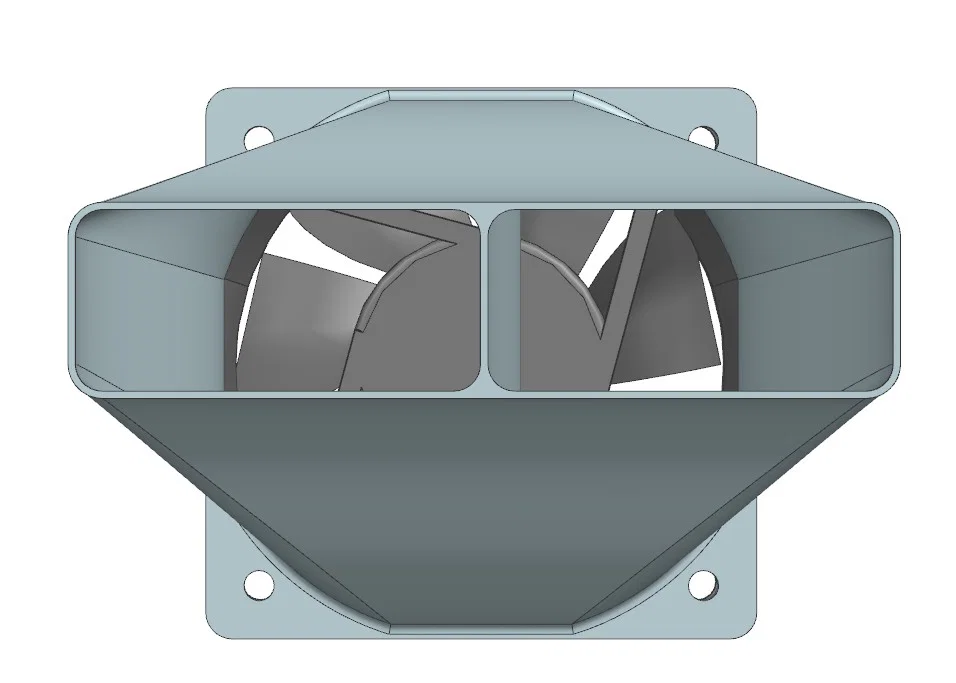

Ống dẫn gió được gắn trực tiếp vào các lỗ bắt vít của quạt. Có khoảng cách chồng lấn tầm 1mm giữa ống dẫn và các tản nhiệt driver. Driver trục X được làm mát tốt hơn một chút so với trục Y do luồng gió bị ảnh hưởng bởi gân nhựa ở giữa - mình sẽ cải thiện vấn đề này sớm.

Lưu ý quan trọng:

  1. Đặt hướng ống dẫn sao cho phần lớn hơn của ống hướng thẳng vào các driver XY - Đừng đặt ngược lại, nếu không ống dẫn sẽ không thổi vào tản nhiệt đâu.
  2. Sử dụng vật liệu chịu nhiệt - ABS, ASA, PC, PC blend hoặc lý tưởng nhất là nhựa PC/ABS chống cháy.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
10,1 MB
File lớn nhất
10,1 MB
