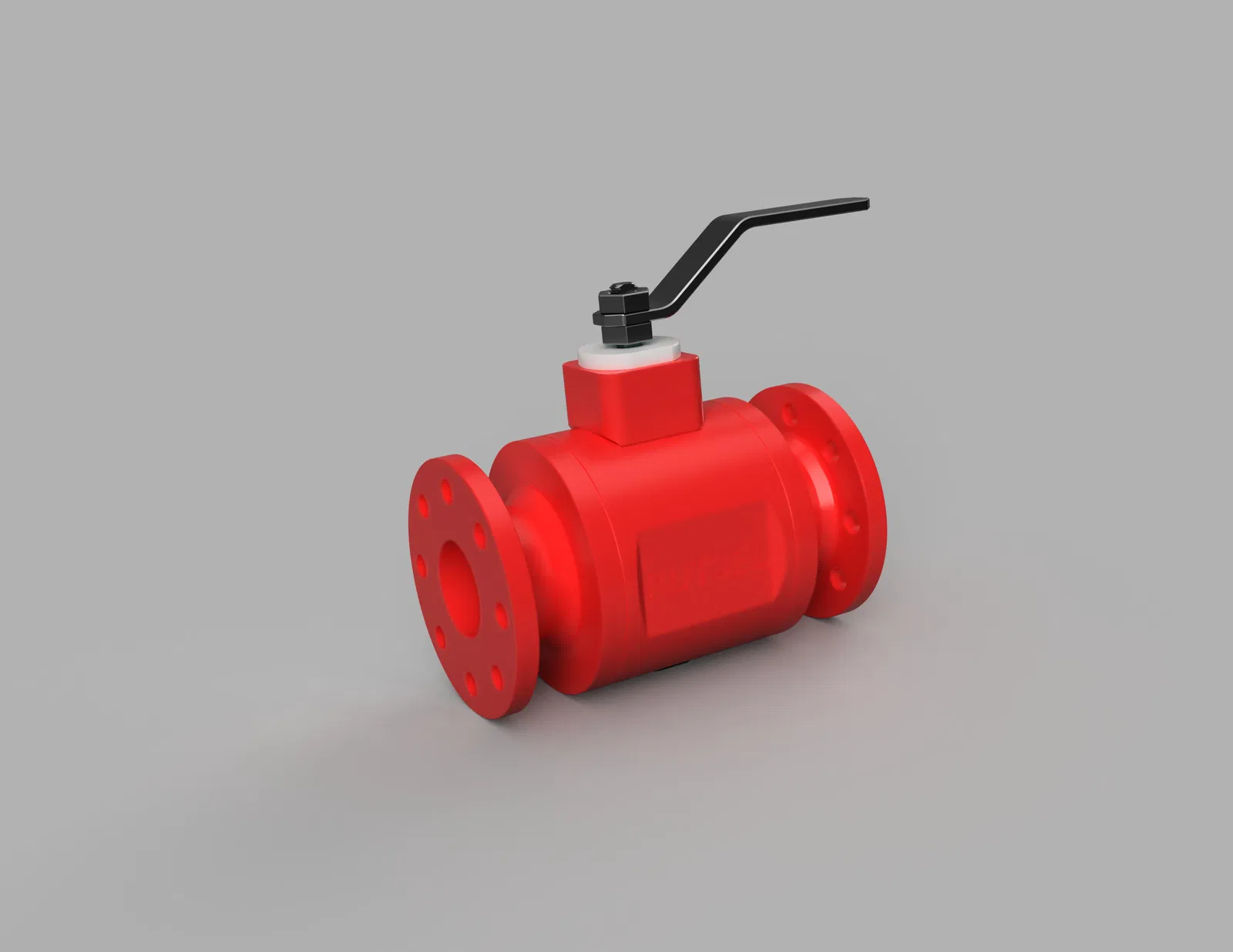

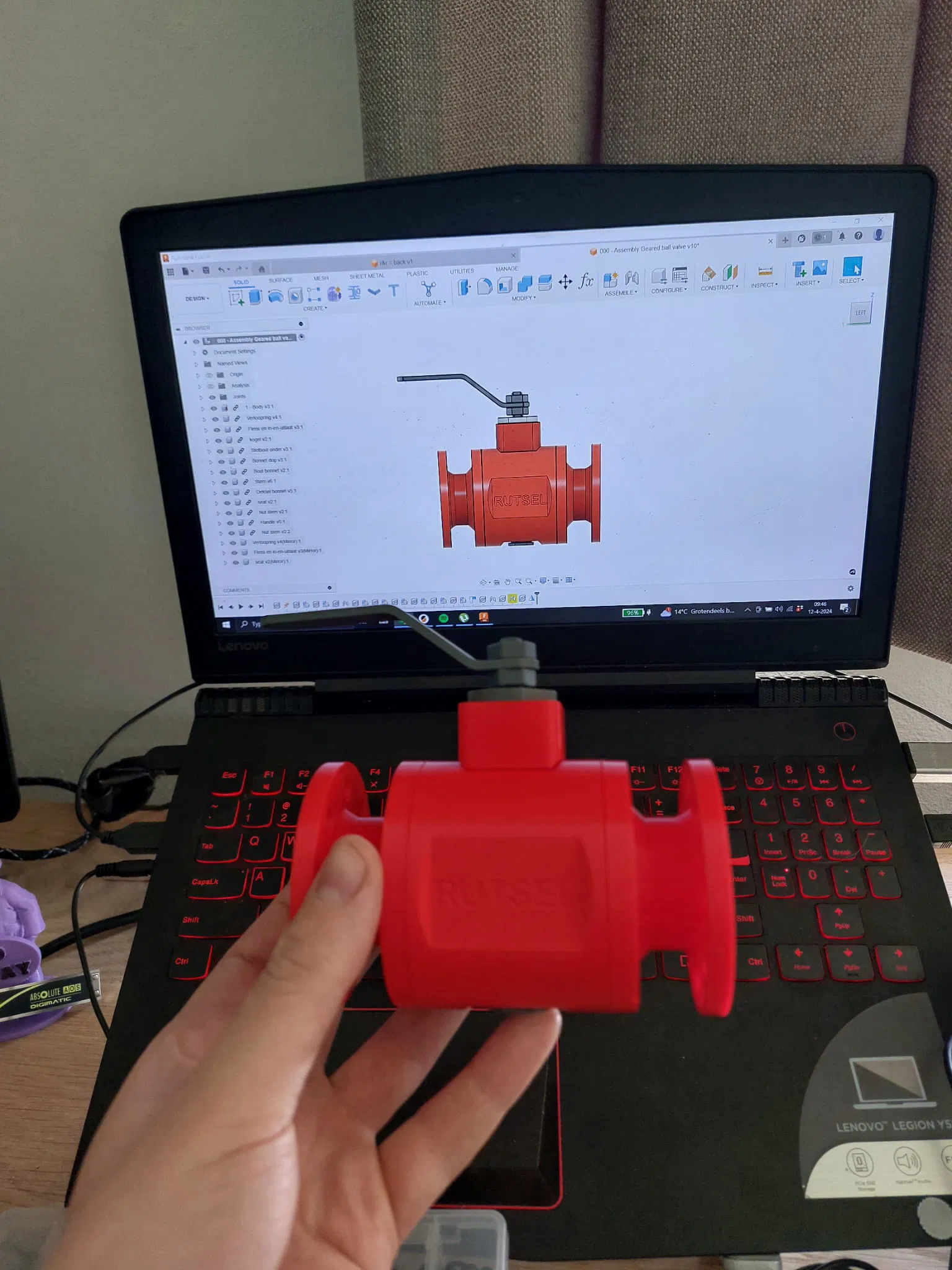

Van bi (Ball valve) mini hoạt động được

In tất cả chi tiết đúng theo cách sắp xếp trong các file STL. Nhớ canh chỉnh (tune) máy in cho chuẩn vì có khá nhiều ren (threads). Mình dùng Prusa MK4 với nozzle 0.4mm và layer height 0.15mm, lắp ráp lại với nhau không gặp vấn đề gì. Nhớ dùng support ở những chỗ cần thiết.

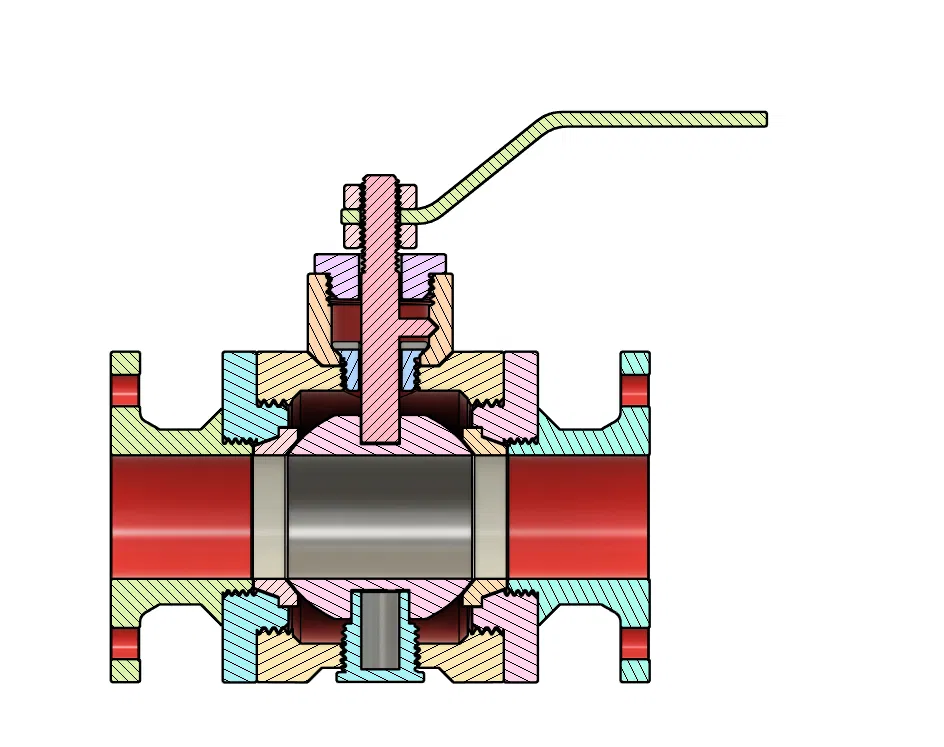

Hướng dẫn lắp ráp

• Đặt ‘ball’ vào trong ‘body’. Viên ball có một lỗ ở một bên; đảm bảo lỗ này nằm ở mặt dưới của body.

• Vặn ‘set bolt’ vào mặt dưới của ‘body’, đảm bảo phần đầu tròn của set bolt nằm đúng vào lỗ của ball.

• Đặt ‘seat’ vào trong ‘reducing ring’.

• Vặn reducing ring và seat vào body.

• Cho ‘bonnet bolt’ vào ‘bonnet’.

• Lắp ‘stem’ vào ‘bonnet’. Trên bonnet có một phần khoét góc 90 độ, stem phải nằm đúng vào vị trí đó. Bước này cần dùng lực nhẹ để ấn/lắp vào.

• Đặt cụm này lên body, đảm bảo stem rơi/khớp vào phần khoét (cutout) trên ball.

• Siết bonnet bolt bằng tua vít dẹp (flat head screwdriver).

• Vặn ‘flange’ vào ‘reducing ring’.

• Ở phía còn lại của body, vặn reducing ring, flange và seat vào.

• Vặn ‘bonnet seal’ vào bonnet.

• Vặn một con nut lên stem, đặt handle lên con nut thứ nhất, rồi vặn con nut thứ hai lên phía trên handle.

Chúc bạn làm vui vẻ!
